KULLANIM KILAVUZU CF 3000-2 5 Phoenix Contact

Orijinal işletme talimatı

İzolasyonlu yüksük bantları için otomatik soyma ve sıkma cihazı

UM TR CF 3000-2,5, Revizyon 03

2023-10-10

Bu kullanım kılavuzunun geçerli olduğu ürünler:

Tanım Başlangıç seri numarası Ürün numarası

CF 3000-2,5 193717 1205477

CF 3000-2,5 120 V 193717 1205516

İçindekiler

1 Güvenliğiniz için 5

1.1 Uyarı notlarının açıklaması...... 5
1.2 Kullanıcıların yeterliliği 5
1.3 Uygulama alanı....6
1.4 Güvenlik notları 6
1.5 Montaj konumuna yönelik gereksinimler....7
1.6 Bertaraf etme....7

2 CF 3000 tanımlaması 8

2.1 Tedarik kapsami 8
2.2 İşletim bileşenlerine genel bakış....9

3 CF 3000 devreye alma ve işletim ....10

3.1 CF 3000 cihazının devreye alınması ..... 10
3.2 Soyma ve sıkma 12
3.3 Ayarlanabilir bıçaklar 13
3.4 Bakim 15

4 Sorun giderme 16

4.1 Bakim konumu.... 16
4.2 Arıza durumları 16
4.3 Ariza durumu 1....17
4.4 Ariza durumu 2....17
4.5 Ariza durumu 3....18
4.6 Ariza durumu 4....18
4.7 Ariza durumu 5....19
4.8 Ariza durumu 6....19
4.9 Ariza durumu 7....20

A Ek 21

A 1 Teknik veriler....21
A 2 Sipariş bilgisi 21
A 3 Yüksük bandı....22
A 4 Yedek parçalar ....22
A 5 AB uygunluk beyani....24
A 6 Birleşik Krallık Uygunluk Beyanı......25

1 Güvenliğiniz için

Bu kullanım kılavuzunu dikkatle okuyun ve gelecekte referans olarak kullanmak için saklayın.

1.1 Uyarı notlarının açıklaması

Bu sembol, bedensel yaralanmalara yol açabilecek tehlikeleri belirtir.

Olası bir yaralanmanın ciddiyet seviyesini belirten üç işaret sözcüğü bulunur.

TEHLİKE

Yüksek risk seviyeli bir tehlikeyi belirtir. Bu tehlikeli durum, eğer önlenmezse ölüm veya ağır yaralanma ile sonuçlanır.

UYARI

Orta risk seviyeli bir tehlikeyi belirtir. Bu tehlikeli durum, eğer önlenmezse ölüm veya ağır yaralanma ile sonuçlanabilir.

DİKKAT

Düşük risk seviyeli bir tehlikeyi belirtir. Bu tehlikeli durum, eğer önlenmezse hafif veya orta derecede yaralanma ile sonuçlanabilir.

NOT ile belirtilen işaret sözcüğü ile birlikte bu sembol, okuyan kişiyi maddi hasara veya arızaya neden olabilecek eylemlere karşı uyarır.

Buradan ek bilgilere veya ayrıntılı bilgi kaynaklarına ulaşabilirsiniz.

1.2 Kullanıcıların yeterliliği

Bu kullanım kılavuzu, elektrikli makinelerin kullanımıyla ilgili güvenlik konseptlerine aşına olan kişilere yönelik olarak hazırlanmıştır. Bu kişilerin olası tehlikeleri tanıyabilecek yetkinliğe sahip olmaları gerekir.

CF 3000, yalnızca bu kullanım kılavuzundaki talimatlara tam olarak uyan eğitimli personel tarafından devreye alınabilir, işletilebilir ve bakımı yapılabilir.

İzin verilen operatörler

CF 3000 ile yalnızca yetkili ve eğitimli operatörler çalışabilir.

Kullanım kılavuzu operatör için kolay erişilebilir olmalı ve operatörün kılavuzu okuyup anladığından emin olunmalıdır.

1.3 Uygulama alanı

CF 3000 cihazı yalnızca soyma ve sıkma amaçlıdır.

CF 3000, DIN VDE 0295 standardına uygun sınıf 2, 5 ve 6 iletken izolasyonlarını tamamen otomatik olarak soyar. Daha sonra izolasyonlu yüksük bantlarını iletkene sıkıştırır.

Yüksükler, DIN 46228-4 standardına uygun olarak 0,5 mm ^2 ... 2,5 mm ^2 kesit aralığında ve 8 mm kablo soyma uzunluğunda işlenir.

Ek bir kit ile 8 mm kablo soyma uzunluğu ve 0,25 mm ^2 ... 0,34 mm ^2 kesit aralığındaki yük-sükler işlenebilir.

Yalnızca Phoenix Contact ürünü yüksükleri ve orijinal yedek parçaları kullanın (sipariş bilgisi için bkz. sayfa 21).

İşleme amacıyla, CF 3000 üzerindeki giriş hunisine yalnızca PVC izolasyonlu iletkenler yerleştirebilirsiniz; kesinlikle kalın metal parçalar veya benzeri nesneler kullanmayın.

Değişiklik kapsamını aşan yetkisiz dönüşümlere ve CF 3000 üzerinde yapılacak değişikliklere güvenlik nedeniyle izin verilmez. CF 3000 cihazını yalnızca teknik olarak tamamen güvenli ise kullanın.

1.4 Güvenlik notları

Güvenliğiniz için koruyucu başlık takılmıştır. Koruyucu başlıkta hiçbir koşulda değişiklik yapmayın, sökmeyin veya dönüştürmeler yoluyla köprülemeyin. CF 3000 cihazını yalnızca koruyucu başlık kapalıyken çalıştırın.

Kesiti değiştirmeden veya bakım çalışmalarından önce şebeke fişini çekin. Koruyucu başlığın açılmasını gerektiren çalışmalardan önce şebeke fişini çekin.

Molalarda ve kullanılmadığında CF 3000 cihazını kapatın.

Koruyucu başlığı çıkarırsanız, CF 3000 güvenlik nedeniyle otomatik olarak kendini kapatır.

Muhafazanın içinde yabancı cisim olmadığından emin olun.

Muhafazanın vidalarını sökmeyin.

1.5 Montaj konumuna yönelik gereksinimler

Cihaz düz ve yatay bir yüzey üzerine kurulmalıdır.

İşletim ve depolama sırasında nemli veya tozlu yerlerden kaçının. Ayrıca yüksek seviyede ısıya, doğrudan güneş ışığına veya düşük sıcaklıklara maruz kalan yerlerden kaçının (ça- lisma sıcaklığı aralığı: 15 C ... 35 C).

Cihaz soğuk bir yerden sıcak bir yere taşınırsa yoğuşma oluşabilir. Yoğuşmanın buharlaşmasına izin vermek için CF 3000 cihazını kullanmadan önce koruyucu başlığı açın.

CF 3000 üzerine sıvı dökmeyin.

CF 3000 cihazını güçlü titreşimlere veya darbelere maruz bırakmayın.

1.6 Bertaraf etme

Üzerinde çarpı işareti olan çöp kutusu sembolü, bu ürünün ayrı olarak toplanması ve bertaraf edilmesi gerektiğini belirtir. Phoenix Contact veya servis ortaklarımız ürünü ücretsiz olarak bertaraf edilmesi için geri alacaktır. Mevcut bertaraf etme seçenekleri hakkında bilgi için phoenixcontact.com adresini ziyaret edin.

2 CF 3000 tanımlaması

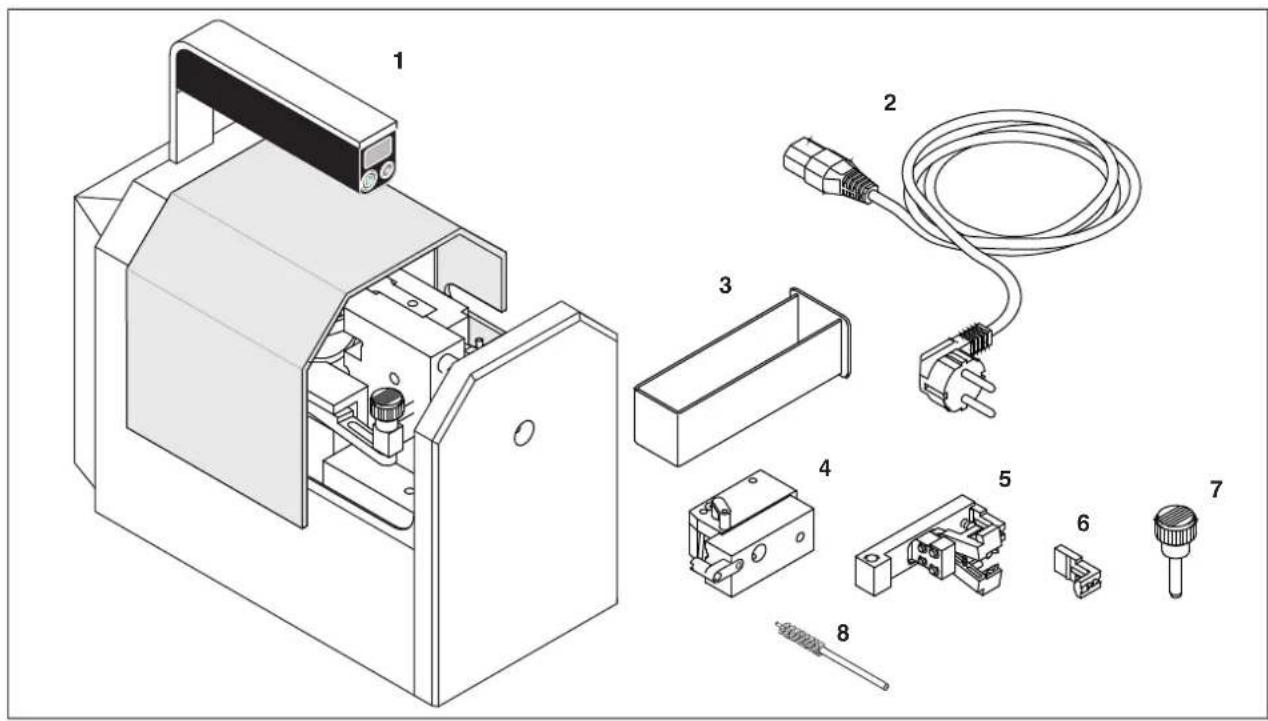

2.1 Tedarik kapsamı

Şekil 2-1 Tedarik kapsamı

2 Güç kablosu, CF 3000-2,5 ve CF 3000-2,5 120 V için farklı tipler

3 Kap, izolasyon artıkları için

4 Yüksük besleyici, 0,5 mm² ... 2,5 mm² yüksükler için (5 adet) ve bir yedek yüksük beslemesi ve kesit başına bir kablo kılavuzu (gösterilmemiştir)

5 İşleme ara parçası, 0,5 mm² ... 2,5 mm² (5 parça)

6 Yedek konum belirleyici, her bir işleme ara parçası için (5 parça)

7 Emniyet civatası, ø 6 mm

8 Fırça

Yüksük besleyici ve işleme ara parçaları, yüksük ile aynı renk kodlarına sahiptir (DIN renk kodlarına uygun olarak). Bir kutuda tedarik edilir. Kutuda ayrıca küçük bir fırça da bulunur (bkz. sayfa 15).

0,25 mm² ve 0,34 mm² için bir kit sipariş edebilirsiniz (sipariş bilgisi için, bkz. sayfa 21).

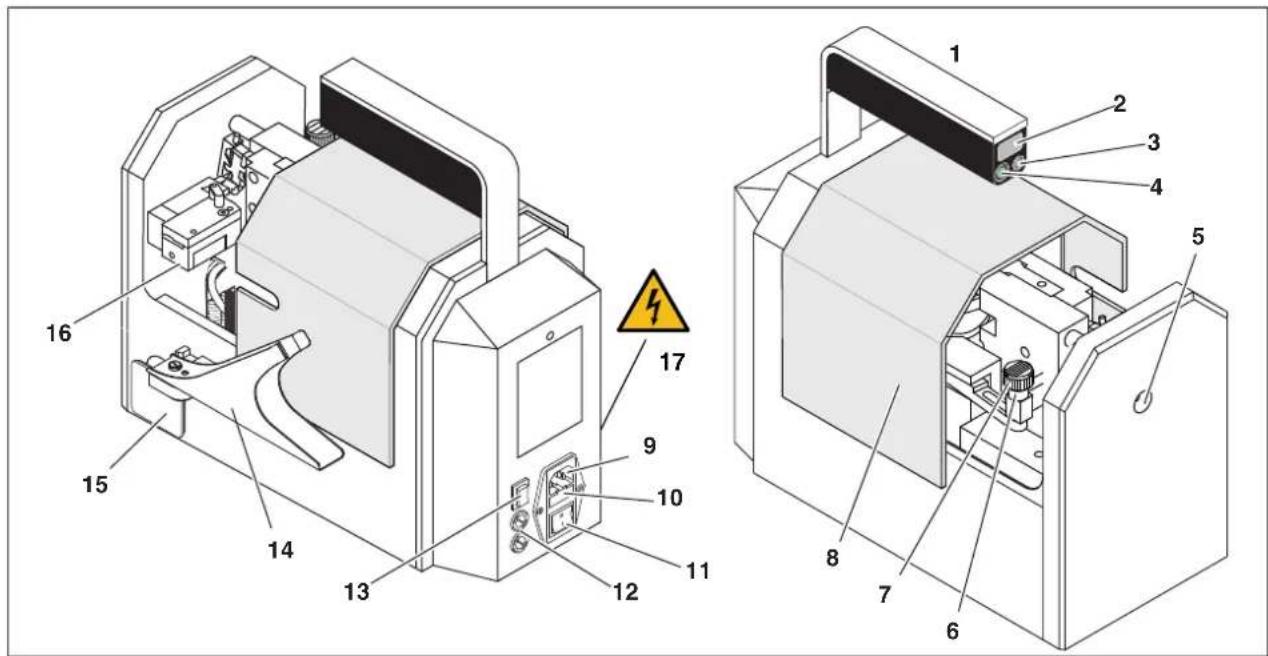

2.2 İşletim bileşenlerine genel bakış

Şekil 2-2 İşletim bileşenleri

1 Sap
2 Sayaç, işlenen yüksük sayısını gösterir ve cihaz kapatıldığında sıfırlanır ve 0 olur
3 Sıfırlama düğmesi, sayacı 0 değerine sıfırlar
4 Güç açık göstergesi, güç kaynağı açıldığında yanar
5 Giriş hunisi, CF 3000 cihazına iletkeni beslemek için
6 İşleme ara parçası, yüksüğü konumlandırır ve kabloyu soyar
7 Emniyet cıvatası, işleme ara parçasını kilitler
8 Koruyucu başlık, CF 3000, yalnızca koruyucu başlık tamamen kapatıldığında çalışır
9 Şebeke bağlantısı, güç kablosu için cihaz bağlantısı

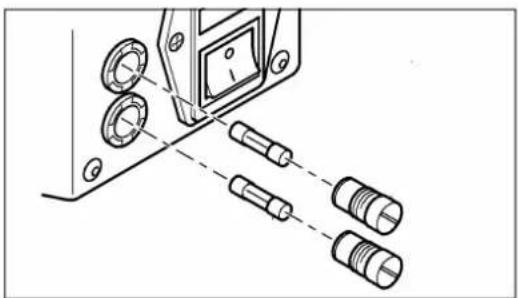

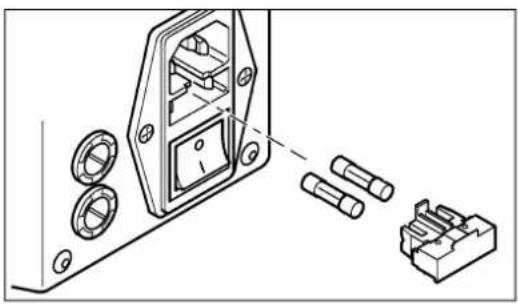

10 Şebeke sigortaları, şebeke bağlantısına entegre edilmiş mikro sigortalar
11 Şebeke anahtarı, CF 3000 cihazının güç kaynağını açar veya kapatır
12 Transformatör sigortası, ikincil cihaz sigortası
13 Geri düğmesi, cihaz bakım konumuna geçer (bkz. sayfa 16)
14 Tutucu, yüksük dağıtıcısı için tutucu
15 Kap, izolasyon artikları bu kapta birikir
16 Yüksük besleyici, yüksükleri konumlandırır
17 Güvenlik etiketi, muhafaza söküldükten sonra tehlikeli temas gerilimi uyarısı. Muhafazayı asla açmayın. Güvenlik sembolünü asla çıkarmayın, hasar vermeyin veya üzerini kapatmayın.

3 CF 3000 devreye alma ve işletim

Lütfen "Montaj konumuna yönelik gereksinimler" içeriğini dikkate alın (bkz. sayfa 7).

3.1 CF 3000 cihazının devreye alınması

CF 3000, 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm² ve 2,5 mm² kesitler için sonradan dönüş-türülebilir.

Bir kesitin işleme ara parçası, yüksük besleyicisi, ve yüksük bantları renklerle markalanmıştır (DIN 46288-4 standardına uygun renk kodları)

A B

A B 20 cm

Koruyucu başlığın açılması

UYARI: Yaralanma tehlikesi

CF 3000 cihazını şebeke anahtarı (A) yardımıyla kapatın. Şebeke fişini (B) çekin.

- Koruyucu başlığı geriye doğru itin.

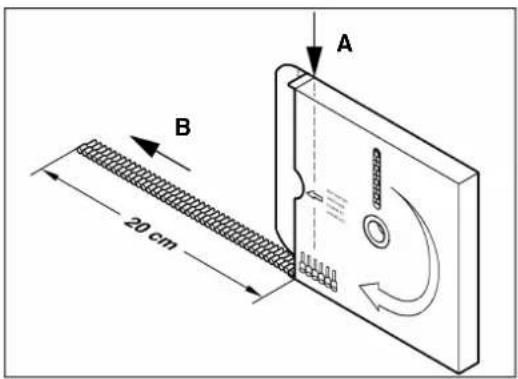

Yüksük bandı ambalajının açılması

• Kenardaki şeridi yırtın (A).
• Yüksük bandını yaklaşık 20 cm dışarı çekin (B).

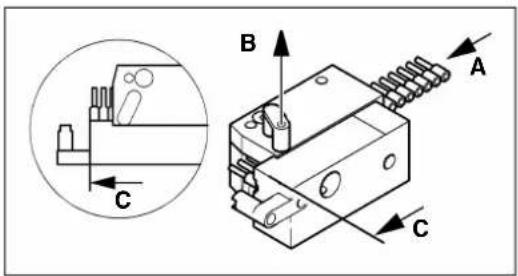

Yüksük besleyicinin hazırlanması

NOT: Yüksükleri tam olarak belirtildiği şekilde takın, aksi takdirde hatalı sıkma meydana gelebilir. Yüksük besleyicinin renk kodlamasına dikkat edin.

• Uygun kesite sahip bir yüksük besleyici seçin.
• Yüksükleri, yanal şekilde gidebildiği kadar kılavuzun içine sokun (A).
• Pini yukarı doğru çekin (B).
• Yüksükleri, işarete (C) kadar itin.
• Pinin güvenli bir şekilde kilitlendiğinden emin olun.

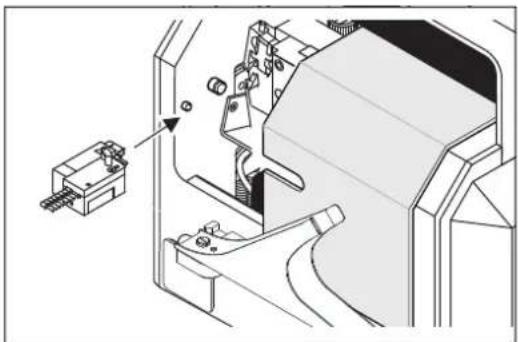

Yüksük besleyicinin montajı

NOT: İşleme ara parçası henüz monte edilmemiş olmalıdır.

- Koruyucu başlığı geriye doğru itin.

- Yüksük besleyiciyi yandan CF 3000 cihazına yönlendirin. Yüksük besleyiciyi, ön paneldeki yerleştirme pinlerine yerleştirin.

- Yüksük besleyici doğrudan muhafaza duvarına yerleştirilmeli- dir. Yüksük besleyicinin güvenli bir şekilde kilitlendiğinden emin olun.

- Dağıtıcı tutucusunu, CF 3000 cihazına dik duracak şekilde eğin.

- Yüksüklerin dağılıcısını tutucuya yerleştirin.

NOT: Yüksük bandının engellenmeden çalışabildiğinden emin olun.

işleme ara parçasının montajı

NOT: İşleme ara parçasının renk kodlamasına dikkat edin.

- İşleme ara parçasını yanlamasına sağlanan kılavuza doğru itin (A).

- Emniyet civatasını, işleme ara parçasının deliğine sonuna kadar sokun (B).

- Koruyucu başlığı kapatın.

Güç kaynağının bağlanması

NOT: CF 3000 cihazının 230 V ve 120 V için iki versiyonu mevcuttur. Doğru şebeke bağlantısının yapıldığından emin olun (bkz. anma plakası).

- Güç kablosunu bağlayın. CF 3000 cihazını açın.

→ CF 3000 artık işletme hazırlır.

3.2 Soyma ve sıkma

a b

İletkenin hizalanması

- İletken, işlenmeden önce mümkün olduğu kadar düz duruma getirilmelidir.

a) Bükülme uygun, 6 mm'lik bir uzunlukta maksimum 2 ila 3 mm
b) Bükülme çok fazla

a b c d e

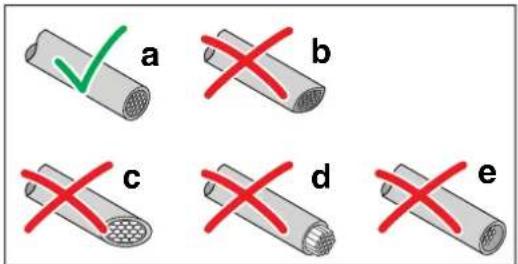

İletkenin kesilmesi

- İletkeni temiz ve düz bir şekilde kesin, örneğin Phoenix Contact kablo kesicisi CUTFOX 12 (ürün numarası 1212128) ile.

a) Uygun kesim
b) Kesilen yüzey sıkıştırılmış
c) Açılı kesim yüzeyi
d) Litz telleri izolasyondan daha uzun
e) Litz telleri izolasyondan daha kısa

B A C

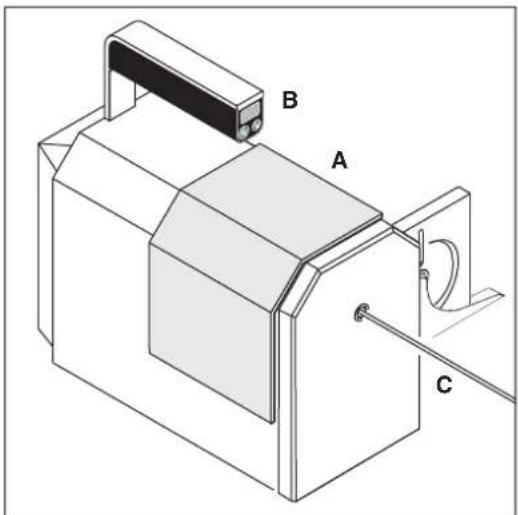

Soyma ve sikma

• Koruyucu başlığı kapatın (A).
• Sayacı okuyun (B) ve 0 değerine sıfırlayın.
• CF 3000 cihazını şebeke anahtarı yardımıyla açın.
• İletkeni (C), düz bir şekilde giriş hunisinin içine doğru itin. Soyma ve sıkma işlemi otomatik olarak başlar.
• CF 3000 durduktan sonra iletkeni düz bir şekilde çıkarın.

Bir arıza veya yanlış soyma durumunda, bkz. sayfa 16.

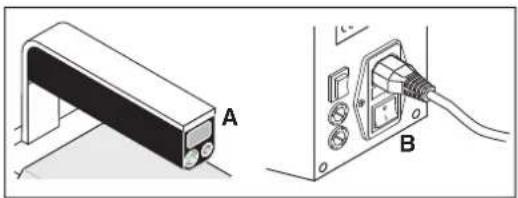

• Sayacı okuyun (A).
• CF 3000 cihazını şebeke anahtarı (B) yardımıyla kapatın.

3.3 Ayarlanabilir bıçaklar

İletken izolasyonu tamamen çıkarılmamışsa, öncelikle kesit teknik özelliklerini ve soyma bıçaklarını kontrol edin. (bkz. sayfa 18)

Yukarıda açıklanan çözüme rağmen hata durumu devam ediyorsa, ayarlanabilir soyma biçakları kullanın.

Ayarlanabilir soyma bıçaklarının sipariş bilgileri Ek'te bulunabilir (bkz. sayfa 22).

– Ayarlanabilir biçaklı işleme ara parçası: CF 3000 BBE-AME...
– Ayarlanabilir soyma biçağı: CF 3000 AB...

A B

Koruyucu başlığın açılması

UYARI: Yaralanma tehlikesi

CF 3000 cihazını şebeke anahtarı (A) yardımıyla kapatın. Şebeke fişini (B) çekin.

- Koruyucu başlığı geriye doğru itin.

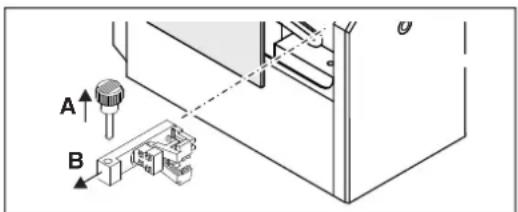

İşleme ara parçasının sökülmesi

• Emniyet civatasını (A) sökün.
• İşleme ara parçasını gösterilen yönde (B) yana doğru dışarı çekin.

Kesme derinliğinin ayarlanması

• Kesme derinliğini ayarlayın. Kesme derinliğini yalnızca küçük adımlarla ayarlayın.
  – Saat yönünde (+): Kesim derinleşir
  – Saat yönünün tersine (-): Daha düşük kesme derinliği

Ayarlanabilir soyma biçakları, ayarlanamayan biçakların kesme derinliğine karşılık gelen standart bir konuma sahiptir.

-X: 0,5 ila 2,5 mm ^2 için başlangıç konumu, soyma biçağı CF 3000 AB 0,5 ila CF 3000 AB 2,5
– Y: 0,25 mm ^2 için başlangıç konumu, soyma biçağı CF 3000 AB 0,25

Ayarlanabilir işleme ara parçasının montajı

• İşleme ara parçasını yanlamasına sağlanan kılavuza doğru itin (A).
• Emniyet civatasını, işleme ara parçasının deliğine sonuna kadar sokun (B).

A B

Cε B A

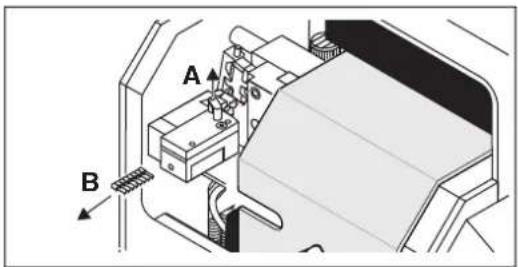

Yüksüklerin çıkarılması

• Pini yukarıya doğru çekin (A).
• Yüksükleri dışarı çekin (B).

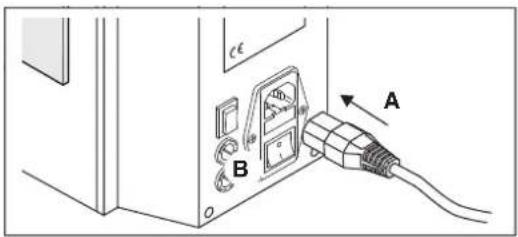

Güç kaynağının bağlanması

• Koruyucu başlığı kapatın.
• Güç kablosunu bağlayın (A).
  • CF 3000 cihazını açın (B).

İletkenin soyulması

• İletkeni hazırlayın (bkz. sayfa 12)
• İletkeni, düz bir şekilde giriş hunisinin içine doğru itin.
• Soyma işlemi başladıktan sonra iletken serbest kalana kadar iletkeni hafifçe çekin.

Soyma sonucunu kontrol edilmesi

• Soyma sonucunu kontrol edin. Gerekirse kesme derinliğini tekrar ayarlayın.
  Bıçaklar iletken izolesini temiz bir şekilde kesmeli, ancak tele çok küçük bir mesafe bırakmalıdır. Bıçaklar bakır litz tellerini kesmemelidir.
  Kesim, bakır iletkenden 0,1 ila 0,2 mm önce durmalıdır.
  • CF 3000 cihazını tekrar kurun (bkz. sayfa 10).

Bıçaklar iletkeni çok derinden kesiyor. Bu, bıçaklara zarar verebilir.

Bıçaklar izolasyonu yeterince derin kesmiyor.

3.4 Bakım

3.4.1 Günlük temizlik

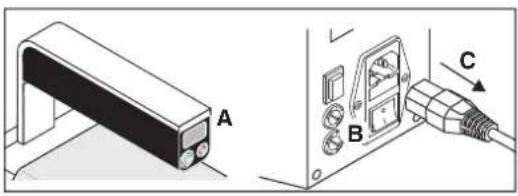

Koruyucu başlığın açılması

- Eğer gerekiyorsa sayıcı okuyun (A).

UYARI: Yaralanma tehlikesi

CF 3000 cihazını şebeke anahtarı (B) yardımıyla kapatın. Şebeke fişini bağlantısından ayırın (C).

- Koruyucu başlığı geriye doğru itin.

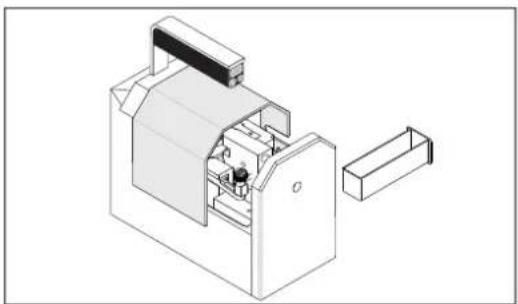

CF 3000 cihazının günlük temizliği

• İzolasyon artıklarının toplandığı kabı günlük olarak boşaltın.
• CF 3000 cihazının içinde izolasyon artıkları olup olmadığını kontrol edin ve bunları çıkarın.
• Kabı yerine yerleştirin.
• Koruyucu başlığı kapatın.

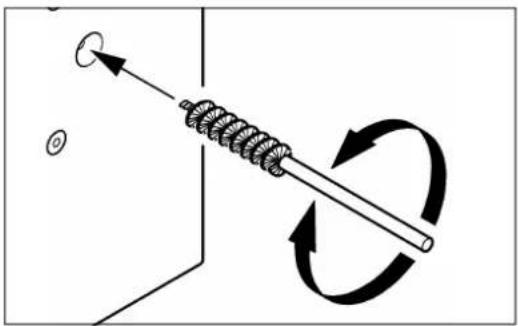

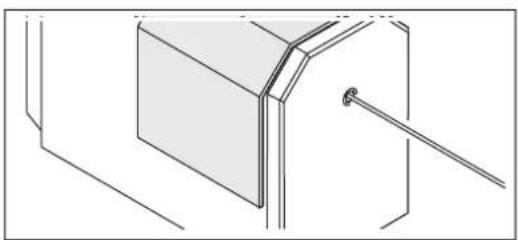

3.4.2 Giriş hunisinin temizlenmesi

Giriş hunisinin temizlenmesi

NOT:

Fırçayı sokmadan önce CF 3000 cihazını kapatın.

- Giriş hunisi kirliyse fırçayla (teslimat kapsamına dahildir) temizleyin.

4 Sorun giderme

4.1 Bakım konumu

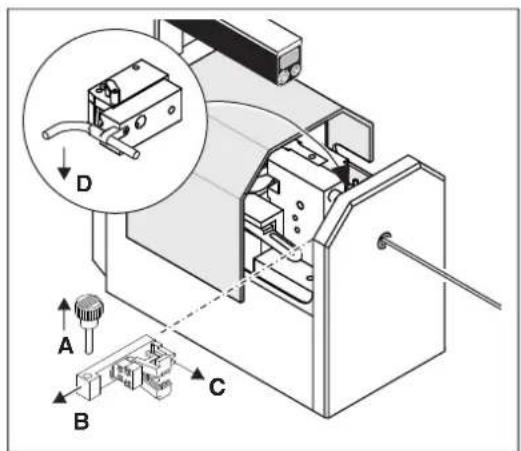

Bakım konumu, hatalı sıkma veya iletken sıkışması durumunda değiştirilebilir parçaları çıkarmak için kullanılır.

Sıkma işlemi tamamlanamazsa kumanda otomatik olarak bakım konumuna geçer.

CF 3000, hatalı bir sıkma işlemine rağmen sıkma çevrimini son konuma kadar gerçekleştirirse, CF 3000 cihazını bakım konumuna getirmelisiniz. Bunu yapmak için geri tuşuna basın.

4.2 Arıza durumlari

Tablo 4-1 Arıza durumlari

Hata/arıza Çözüm Arıza durumu		numarası	Bkz.
İletken sokulamıyor Geri düğmesine basın Arıza durumu 1 sayfa 17
Sıkma işlemi tamamlanmadı İletkeni çıkarın Arıza durumu 2 sayfa 17
CF 3000 içinde iletken sıkışması	İletkeni çıkarın	Arıza durumu 2	sayfa 17
İletken izolasyonu tamamen çıkarılmamış Kesitin teknik özelliklerini kontrol edinSoyma bıçağını kontrol edin		Arıza durumu 3	sayfa 18

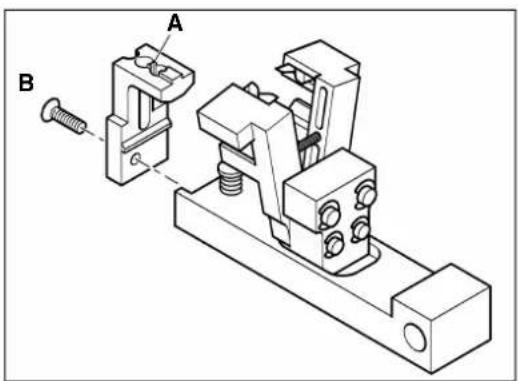

Yüksük, banttan ayrılmamış	Konum belirleyicinin ayırma bıça-ğını kontrol edin	Arıza durumu 4	sayfa 18
CF 3000, şebeke anahtarı açıldığında çalışmıyor	Şebeke bağlantısını/sigortaları kontrol edin	Arıza durumu 5	sayfa 19
CF 3000 çok yavaş çalışıyor	Transformatör sigortasını kontrol edin	Arıza durumu 6	sayfa 19
Merkezleme çatalları arızalı	Merkezleme çatallarını değiştirin	Arıza durumu 7	sayfa 20

4.3 Arıza durumu 1

iletken sokulamıyor

CF 3000 bakım konumundayken, iletken sokamazsınız.

- Başlangıç konumuna geçmek için Geri düğmesine basın.

4.4 Arıza durumu 2

Sıkma işlemi tamamlanmadı veya iletken CF 3000 içinde sıkışı

- İletken CF 3000 içinde sıkışmışsa, geri tuşuna basın. CF 3000 bakım konumuna geçer.

A B

Koruyucu başlığın açılması

UYARI: Yaralanma tehlikesi

CF 3000 cihazını şebeke anahtarı (A) yardımıyla kapatın. Şebeke fişini (B) çekin.

- Koruyucu başlığı geriye doğru itin.

İşleme ara parçasını sökün ve iletkeni çıkarın.

• Emniyet civatasını (A) sökün. İşleme ara parçasını gösterilen yönde (B) yana doğru dışarı çekin.
• Yüksüğü çıkarın (C).
• İletkeni gösterilen yöne (D) doğru bütün.
• Pini yukarı doğru çekin. Yüksükleri dışarı çekin.
• Koruyucu başlığı kapatın.
• Şebeke fişini takın. CF 3000 cihazını şebeke anahtarı ile açın.
• Başlangıç konumuna geçmek için Geri düğmesine basın.
• Kabloyu dışarı çekin.

CF 3000 cihazını tekrar kurun (bkz. sayfa 10).

4.5 Arıza durumu 3

İletken izolasyonu tamamen çıkarılmamış

Kesitin teknik özelliklerinin kontrol edilmesi

• Eğer iletken izolasyonu tamamen soyulmamışsa, kesit teknik özelliklerini kontrol edin. İletken kesiti, işleme ek parçası ve yüksük besleyicinin kesit teknik özelliklerine uygun olmalıdır.
• Ara parçaları, seçilen iletken kesitine uygun hale getirin (bkz. sayfa 10).

Soyma bıçaklarının değiştirilmesi

• Soyma bıçaklarının (A) hasarlı olup olmadığını kontrol edin.
• İşleme ara parçasının soyma bıçakları aşınmış veya hasar görmüşse, bunları değiştirmeniz gerekir (sipariş bilgisi için, bkz. sayfa 21).
• Alyan vidasını (B) sökün. Soyma bıçaklarını değiştirin. Vidayı yeniden sıkın.

Yukarıda açıklanan çözüme rağmen hata durumu devam ediyorsa, ayarlanabilir bıçaklar kullanın (bkz. sayfa 13).

4.6 Arıza durumu 4

Yüksük, banttan ayrılmamış

Konum belirleyicinin değiştirilmesi

Ayırma biçağı (A) hasar görmüş veya kırılmışsa, yüksük banttan ayrılmayacaktır.

• İşleme ara parçasını sökün (bkz. sayfa 10).
• Ayırma bıçağını (A) kontrol edin. Ayırma bıçağı hasarlıysa, konum belirleyiciyi sökün.
  • Philips başlı vidayı sökün (B).
• Konumlandırıcıyı sökün.
• İlgili kesit için yeni bir konum belirleyici takın (sipariş bilgisi için, bkz. sayfa 21).
  • Philips başlı vidayı sıkın.

4.7 Arıza durumu 5

CF 3000, şebeke anahtarı açıldığında çalışıyor

- CF 3000 ile soket arasındaki bağlantıların düzgün bir şekilde yapıldığından emin olun.

A B

Şebeke fişinin çekilmesi

UYARI: Yaralanma tehlikesi

CF 3000 cihazını şebeke anahtarı (A) yardımıyla kapatın. Şebeke fişini (B) çekin.

Şebeke sigortalarının kontrol edilmesi

• Sigorta yuvasını çıkarın.
• Atık şebeke sigortalarını değiştirin (sipariş bilgisi için, bkz. sayfa 21):
  CF 3000-2,5: 2 x 0,63 A/T/250 V
  CF 3000-2,5 120V: 2 x 1,25 A/T/120 V
• Sigorta yuvasını tekrar içeri itin.

NOT: Sigorta yuvası yerine tam olarak oturmalıdır.

4.8 Arıza durumu 6

CF 3000 çok yavaş çalışıyor

A B

Şebeke fişinin çekilmesi

UYARI: Yaralanma tehlikesi

CF 3000 cihazını şebeke anahtarı (A) yardımıyla kapatın. Şebeke fişini (B) çekin.

Transformatör sigortasının kontrol edilmesi

• Sigorta yuvasını uygun bir tornavidayla sökün.
• Atık mikro sigortaları değiştirin (4,0 A/T/250 V, sipariş bilgisi için, bkz. sayfa 21).
• Sigorta yuvalarını tekrar yerine vidalayın.

4.9 Arıza durumu 7

Üst veya alt merkezleme çatalı arızalı

A B

Şebeke fişinin çekilmesi

UYARI: Yaralanma tehlikesi

CF 3000 cihazını şebeke anahtarı (A) yardımıyla kapatın. Şebeke fişini (B) çekin.

A B

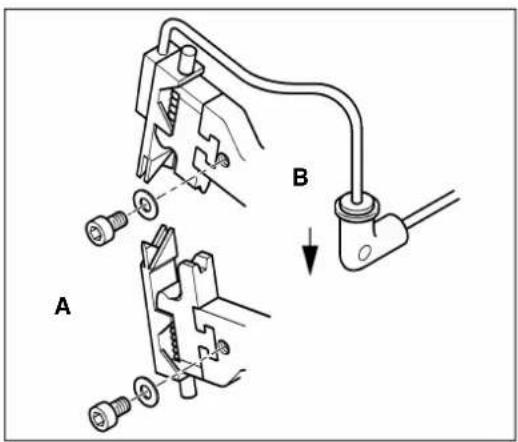

Merkezleme çatallarının değiştirilmesi

• İşleme ara parçasını ve yüksük besleyiciyi sökün (bkz. sayfa 13).
• İki merkezleme çatalını çıkarmak için ilgili alyan vidalarını gevşetin (A).
• Alt merkezleme çatalını çıkarın. Bunu yapmak için üst sıkma çenesini birkaç milimetre aşağıya bastırın.
• Hortum kelepçesini aşağı doğru bastırın (B). Hortumu dışarı çekin. Üstteki merkezleme çatalını çıkarın.
• Hasarlı merkezleme çatallarını yenileriyle değiştirin (sipariş bilgisi için, bkz. sayfa 21).

NOT:

Plastik parçalar temiz ve yağsız olmalıdır.

A Ek

A 1 Teknik veriler

Teknik veriler
Şebeke bağlantısı
CF 3000-2,5	230 V/50 Hz
CF 3000-2,5 120 V	120 V/60 Hz
Güç tüketimi 80 VA
Çevrim süresi 1,2 s
Çalışma aralığı	0,5 mm^2 ... 2,5 mm^2 Kit ile birlikte (CF 3000-TOOLKIT 0,25) 0,25 mm^2 ve 0,34 mm^2
Yüksükler DIN 46228-4 standardına uygun bantlı ürün
İletken uzunluğu, minimum 49 mm
Kablo soyma uzunluğu 8 mm
Baskı biçimi DIN VDE 0660-100 standardına uygun ikizkenar yamuk
Çalışma sıcaklığı +15°C ... +35°C
Gürültü seviyeleri	70 dB (A)
Boyutlar (genişlik x yükseklik x uzunluk)	320 mm x 300 mm x 165 mm
Ağırlık	12 kg

A 2 Sipariş bilgisi

A 2.1 Otomatik soyma ve sıkma cihazı

Tanımlama	Tip	Ürün numarası
Otomatik soyma ve sıkma cihazı, 230 V versiyonu, DIN 46228-4 standardına uygun 0,5 mm^2 ... 2,5 mm^2 kesit aralığına uygun izolasyonlu yüksük bantları için	CF 3000-2,5	1205477
Otomatik soyma ve sıkma cihazı, 120 V versiyonu, DIN 46228-4 standardına uygun 0,5 mm^2 ... 2,5 mm^2 kesit aralığına uygun izolasyonlu yüksük bantları için	CF 3000-2,5 120 V	1205516
CF 3000, 0,25 mm^2 ve 0,34 mm^2 için dönüştürme kiti, komple	CF 3000-TOOLKIT 0,25	1212376

A 3 Yüksük bandı

Tanımlama Tanım Ürün numa-		rası	Ad./rulo
Plastik kılıflı yüksük bantları
0,25 mm^2 , mavi Al 0,25-8 BU-B 3240250 1000
0,25 mm^2 , sarı Al 0,25-8 YE-B 3240251 1000
0,34 mm^2 , turkuaz Al 0,34-8 TQ-B 3240249 1000
0,5 mm^2 , beyaz Al 0,5-8 WH-B	1	3201369 1000
0,5 mm^2 , turuncu Al 0,5-8 OG-B 3201563 1000
0,75 mm^2 , gri Al 0,75-8 GY-B	1	3201372 1000
0,75 mm^2 , mavi Al 0,75-8 BU-B 3201547 1000
0,75 mm^2 , beyaz Al 0,75-8 WH-B	3201576 1000
1 mm^2 , kırmızı	Al 1-8 RD- B^1	3201385 1000
1 mm^2 , sarı	Al 1-8 YE-B	3201589 1000
1,5 mm^2 , siyah	Al 1,5-8 BK- B^1	3201398 1000
1,5 mm^2 , kırmızı	Al 1,5-8 RD-B	3201592 1000
2,5 mm^2 , mavi	Al 2,5-8 BU- B^1	3201408 500
2,5 mm^2 , gri	Al 2,5-8 GY-B	3201550 500

1 DIN 46228-4 standardına uygun renk kodu

A 4 Yedek parçalar

Parça		Kesit	Tanım	Ürün numarası
İşleme ara parçası		0,5 mm^2	CF 3000 BBE 0,5	1205752
		0,75 mm^2	CF 3000 BBE 0,75	1205765
		1,0 mm^2	CF 3000 BBE 1,0	1205778
		1,5 mm^2	CF 3000 BBE 1,5	1205781
		2,5 mm^2	CF 3000 BBE 2,5	1205794
Ayarlanabilir bıçaklı işleme ara parçası		0,25 mm^2	CF 3000 BBE-AME 0,25	1207514
		0,5 mm^2	CF 3000 BBE-AME 0,5	1207488
		0,75 mm^2	CF 3000 BBE-AME 0,75	1207475
		1,0 mm^2	CF 3000 BBE-AME 1,0	1207491
		1,5 mm^2	CF 3000 BBE-AME 1,5	1207501
		2,5 mm^2	CF 3000 BBE-AME 2,5	1207527
Konum belirleyiciCF 3000 BBE... işleme ara parçasının bir parçası		0,25 mm^2	CF 3000 LOC 0,25	1212377
		0,5 mm^2	CF 3000 LOC 0,5	1205639
		0,75 mm^2	CF 3000 LOC 0,75	1205642
		1,0 mm^2	CF 3000 LOC 1,0	1205655
		1,5 mm^2	CF 3000 LOC 1,5	1205668
		2,5 mm^2	CF 3000 LOC 2,5	1205671
Soyma bıçağıCF 3000 BBE... işlemeara parçasının bir parçası		0,5 mm^2	CF 3000 AM 0,5	1205587
		0,75 mm^2	CF 3000 AM 0,75	1205590
		1,0 mm^2	CF 3000 AM 1,0	1205600
		1,5 mm^2	CF 3000 AM 1,5	1205613
		2,5 mm^2	CF 3000 AM 2,5	1205626
Ayarlanabilir soymabıçağıCF 3000 BBE-AME... iş-leme ara parçasının birparçası		0,25 mm^2	CF 3000 AB 0,25	1207886
		0,5 mm^2	CF 3000 AB 0,5	1207899
		0,75 mm^2	CF 3000 AB 0,75	1207909
		1,0 mm^2	CF 3000 AB 1,0	1207912
		1,5 mm^2	CF 3000 AB 1,5	1207925
		2,5 mm^2	CF 3000 AB 2,5	1212380
Yüksük besleyici 0,25 m		0,5 mm^2	CF 3000 HZG 0,25	1212378
		0,75 mm^2	CF 3000 HZG 0,5	1205684
		1,0 mm^2	CF 3000 HZG 0,75	1205697
		1,5 mm^2	CF 3000 HZG 1,0	1205707
		2,5 mm^2	CF 3000 HZG 1,5	1205710
			CF 3000 HZG 2,5	1205723
Kablo yönlendiriciCF 3000 HZG... yüksük bes-leyicinin bir parçası		0,25 mm^2	CF 3000 CG 0,25	1212379
		0,5 mm^2	CF 3000 CG 0,5	1207721
		0,75 mm^2	CF 3000 CG 0,75	1207734
		1,0 mm^2	CF 3000 CG 1,0	1207747
		1,5 mm^2	CF 3000 CG 1,5	1207750
		2,5 mm^2	CF 3000 CG 2,5	1207763
Emniyet cıvatası – CF 3000 SBO 1205804
Üst merkezleme çatalı		0,5 mm^2 2,5 mm^2	CF 3000 ZENTRIERGABEL OBEN	3202740
		0,25 mm^2 0,75 mm^2	CF 3000 CFT 0,25	1212391
Alt merkezleme çatalı		0,5 mm^2 2,5 mm^2	CF 3000 ZENTRIERGABEL UNTEN	3202753
		0,25 mm^2 0,75 mm^2	CF 3000 CFB 0,25	1212392
Sıkma çenesi		0,5 mm^2 2,5 mm^2	CF 3000 CRIMPSTEMPEL	3202782
		0,25 mm^2 0,75 mm^2	CF 3000 CDM 0,25	1212390
Sıkma kalıbı		0,5 mm^2 2,5 mm^2	CF 3000 CRIMPGESENK	3202779
		0,25 mm^2 0,75 mm^2	CF 3000 CDF 0,25	1212389
Şebeke sigortasıCF 3000-2,5 için		0,63 A/T/250 V	CF 3000 SI 0,63A/T/250V	1205736
CF 3000-2,5 120V için		1,25 A/T/120 V	CF 3000 SI 1,25A/T/120V	1208940
Transformatör sigortasıTransformatör sigortası mikrosigortalı ikincil bir sigortadır		4,0 A/T/250 V	CF 3000 SI 4,0A/T/250V	1205749

A 5 AB uygunluk beyani

A 6 Birleşik Krallık Uygunluk Beyanı

Lütfen aşağıdaki uyarılara dikkat ediniz

Teknik dokümantasyonun kullanılması ile ilgili genel koşullar

Phoenix Contact kullanıcı için makul olan durumlarda, önceden haber vermeden bu dokümantasyonun içeriğinde ve içinde tanımlanan ürünlerde değişiklik yapma, düzeltme ve/veya geliştirme hakkını saklı tutar. Aynı durum teknik gelişmeye hizmet eden teknik değişiklikler için de geçerlidir.

Bu teknik dokümantasyona (özellikle kullanıcı belgeleri) sahip olunması, Phoenix Contact firmasının üründe herhangi bir teknik değişiklik ve/ya da teknik dokümantasyon bilgilerinde değişiklik yapıldığında, tarafından haber verilmesi zorunluluğunu da beraberinde getirmez. Uygulamada kullanılmasından ve de özellikle geçerli olan normlara ve yasalara uygunluğunun kendiniz tarafından kontrol edilmesinden sorumlu olduğunuza dikkat ediniz. Teknik dokümantasyondan alınacak bilgilerin tamamı hiçbir açık, imalı veya üstü kapalı bir garanti söz konusu olmadan verilmiştir.

Buna ek olarak, yönetmelik sadece Phoenix Contact mevcut genel şartlar ve koşulları için geçerli, özellikle garanti yükümlülüklerinde.

Bu kılavuz içinde bulunan tüm resimler telif hakları ile korunmaktadır. İçeriklerdeki her türlü değişiklik veya kısmı yayınlama yasaktır.

Phoenix Contact burada kullanılan Phoenix Contact ürünleri ile ilgili tüm hakları saklı tutar. Üçüncü şahıslar tarafından talep edilen mülkiyet hakları işbu kayıta yasaktır.

Bu şekilde işaretlenmiş olmasa dahi diğer ürünler de yasal olarak korunabilir.

Bize erişebileceğiniz ileşim yolları

Internet

Phoenix Contact ürünleri ve genel iş koşullarımızla ilgili güncel bilgiler için şu internet site-sine bakınız: phoenixcontact.com

En güncel dokümantasyonu kullandığınızdan emin olunuz. Yüklenebileceği adres: phoenixcontact.net/products.

Ülkelerdeki temsilcilikler

Bu dokümantasyonu kullanarak çözemeyeceğiniz sorunlarda lütfen ilgili ülke temsilciliklerine başvurunuz. phoenixcontact.com

Yayimlayan Phoenix Contact GmbH & Co. KG

Flachsmarktstraße 8

32825 Blomberg

GERMANY

Bu el kitabının içeriği ve tasarımı ile ilgili önerileriniz veya düzeltme talepleriniz varsa, önerilerinizi bize memnuniyetle gönderebilirsiniz: [e-mail].
