HASZNÁLATI ÚTMUTATÓ CF 3000-2 5 Phoenix Contact
HU Eredeti használati utasítás
Eredeti használati utasítás
Csupaszoló és krimpelőautomata szalagáru kivitelű szigetelt érvéghüvelyekhez
UM HU CF 3000-2,5, átdolgozás: 03
2023-10-09
Ez a kézikönyv a következő típusokra érvényes:
Megnevezés A következő sorozatszámtól Cikkszám
CF 3000-2,5 193717 1205477
CF 3000-2,5 120 V 193717 1205516
Tartalomjegyzék
1 Az Ön biztonsága érdekében ....5
1.1 Figyelmeztetések jelölése 5
1.2 Felhasználó képesítése.... 5
1.3 Alkalmazási terület 6
1.4 Biztonsági utasítások....6
1.5 A felállítási hellyel kapcsolatos követelmények.... 7
1.6 Hulladékkezelés....7
2 A CF 3000 leírása ....8
2.1 Szállítási terjedelem....8
2.2 A kezelőelemek áttekintése....9
3 CF 3000 beállítása és kezelése ....10
3.1 CF 3000 beállítása....10
3.2 Csupaszolás és krimpelés....12
3.3 Állítható kések....13
3.4 Ápolás 15
4 Üzemzavarok elhárítása 16
4.1 Karbantartási állás....16
4.2 Zavarábrák 16
4.3 1. zavarábra....17
4.4 2. zavarábra....17
4.5 3. zavarábra....18
4.6 4. zavarábra....18
4.7 5. zavarábra....19
4.8 6. zavarábra....19
4.9 7. zavarábra....20
A Függelék....21
A 1 Müszaki adatok ....21
A 2 Rendelési adatok....21
A 3 Szalagáru kivitelű érvéghüvelyek....22
A 4 Pótalkatrészek....22
A 5 EU-megfelelőségi nyilatkozat 24
A 6 UK-megfelelőségi nyilatkozat....25
1 Az Ön biztonsága érdekében
Olvassa el figyelmesen ezt a kézikönyvet, és örizze meg, hogy később bárminek utánanézhessen.
1.1 Figyelmeztetések jelölése
Ez a szimbólum olyan veszélyeket jelöl, amelyek személyi sérülést okozhatnak.
A lehetséges sérülések súlyosságától függően három különböző jelzőszó hívja fel figyelmét.
VESZÉLY!
Magas kockázattal járó veszélyre figyelmeztet. Ha a veszélyt nem háritja el, súlyos vagy akár halálos sérülés következik be.
FIGYELMEZTETÉS!
Közepes kockázattal járó veszélyre figyelmeztet. Ha a veszélyt nem háritja el, annak súlyos vagy akár halálos sérülés lehet a következménye.
VIGYÁZAT!
Alacsony kockázattal járó veszélyre figyelmeztet. Ha nem tesz megfelelő óvintézkedéseket, annak könnyű vagy mérsékelt sérülés lehet a következménye.
Ez a FIGYELEM! jelzőszóval megjelenő szimbólum olyan, kerülendő cselekvésekre hívja fel a figyelmet, amelyek anyagi kárhoz vagy hibás működéshez vezethetnek.
Itt kiegészítő információkat vagy további információforrásokat találhat.
1.2 Felhasználó képesítése
Ez a kézikönyv olyan személyek számára készült, akik ismerik az elektromos gépekkel végzett munkálatokra vonatkozó biztonsági koncepciókat. Ezeknek a személyeknek bármikor fel kell ismerniük a vészhelyzeteket.
A CF 3000 készülék üzembe helyezését, kezelését és karbantartását csak olyan személyek végezhetik, akik megfelelő képesítéssel rendelkeznek és pontosan betartják a jelen felhasználói kézikönyv utasításait.
Engedélyezett kezelők
A CF 3000 készüléken csak arra felhatalmazott és betanított kezelők dolgozhatnak.
Az üzemeltető köteles ezt a felhasználói kézikönyvet a kezelő rendelkezésére bocsátani és arról meggyőződni, hogy a kezelő azt el is olvasta és tartalmát megértette.
1.3 Alkalmazási terület
A CF 3000 kizárólag csupaszolásra és krimpelésre szolgál.
A CF 3000 teljesen automatikusan csupaszol DIN VDE 0295 szerinti 2., 5. és 6. osztályba tartozó hajlékony vezetőket. Ezután a kezelő a vezetőkre szalagáru kivitelű szigetelt érvég-hüvelyeket krimpel.
A készülékkel DIN 46228-4 szerinti érvéghüvelyek dolgozhatók fel 0,5 mm² ... 2,5 mm² ke-resztmetszet-tartománnyal és 8 mm csupaszolási hossszal.
Egy kiegészítő átalakító készlettel ezenkívül 0,25 mm ^2 és 0,34 mm ^2 közötti keresztmetszet-tartományú és 8 mm csupaszolási hosszú érvéghüvelyek is feldolgozhatók.
Kizárólag a Phoenix Contact érvéghüvelyeit és eredeti pótalkatrészeit használja (a rendelési adatokhoz lásd: 21. oldal).
A CF 3000 bevezetötölcsérébe csak a feldolgozásra szánt PVC szigetelésű vezetőket szabad bevezetni, semmilyen esetben sem tömör fémeket vagy hasonló tárgyakat.
Biztonsági okokból a CF 3000 készüléken tilos az átszerelésen túlmutató önkényes átépítéseket vagy módosításokat végezni. A CF 3000 készüléket csak biztonságtechnikailag ki-fogástalan állapotban használja.
1.4 Biztonsági utasítások
A védőfedél az Ön biztonsága érdekében van beépítve. A védőfedelet semmilyen esetben se módosítsa, ne távolítsa el és ne iktassa ki átépítés útján. A CF 3000 készüléket csak zárt védőfedél mellett üzemeltesse.
A keresztmetszet módosítása vagy karbantartási munkák esetén húzza ki a hálózati dugaszt. Húzza ki a hálózati dugaszt minden olyan munkánál, amelyhez ki kell nyitni a védőfedelet.
Munkaszünetekben vagy használaton kívül kapcsolja ki a CF 3000 készüléket.
A védőfedél eltávolításakor a CF 3000 biztonsági okokból automatikusan kikapcsol.
Győződjön meg arról, nincs-e idegen tárgy a ház belsejében.
A ház csavarjait tilos eltávolítani.
1.5 A felállítási hellyel kapcsolatos követelmények
A felállítási helynek síknak és vízszintesnek kell lennie.
Az üzemeltetéshez és tároláshoz kerülje a nedves és poros helyeket. Ezenkívül az olyan helyeket is kerülje, amelyek nagy hőnek, közvetlen napsugárzásnak vagy alacsony hőmérsékletnek vannak kitéve (üzemeltetési tartomány: 15 °C ... 35 °C).
A készülék hideg helyröl meleg helyre történő szállításakor páralecsapódás képződhet. A CF 3000 készülék használata előtt nyissa ki a védőfedelet, hogy elpárologhasson a kondenzvíz.
Ne öntsön folyadékot a CF 3000 készülékre.
Kerülje a CF 3000 erős rázkódását vagy ütödését.
1.6 Hulladékkezelés
Az áthúzott szemetes szimbólum azt jelenti, hogy a cikket külön kell begyűjteni és ártalmatlanítani. A Phoenix Contact és szervizpartnereink átveszik és díjmentesen ártalmatlanítják a cikket. A kínált ártalmatlanítási lehetőségekkel kapcsolatos információk a phoenixcontact.com oldalon találhatók.
2 A CF 3000 leírása
2.1 Szállítási terjedelem

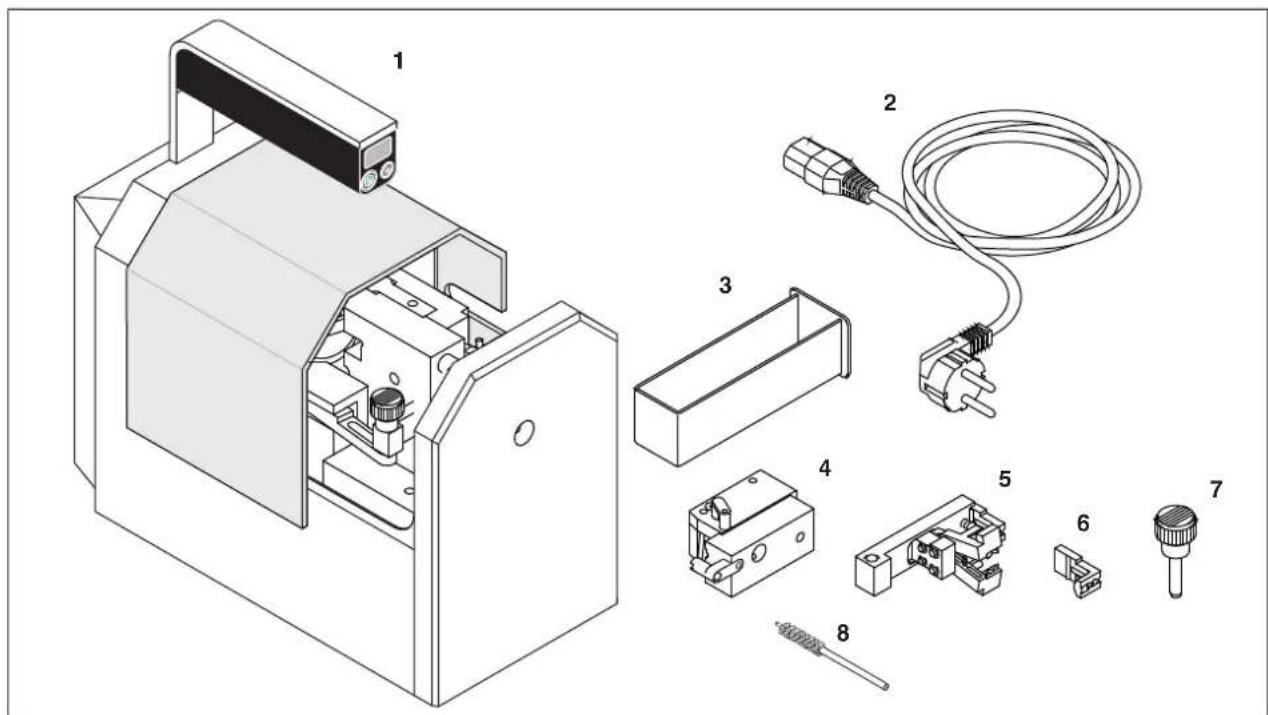

Ábra 2-1 Szállítási terjedelem
1 Alapkészülék, CF 3000
2 Hálózati kábel, különböző kivitelekben a CF 3000-2,5 és CF 3000-2,5 120 V készülékhez
3 Tartály, a csupaszolási hulladék számára
4 Érvéghüvely-bevezető, 0,5 mm² ... 2,5 mm² érvéghüvelyekhez (5 darab) és minden keresztmetszethez egy tartalék érvéghüvely-bevezető és egy kábelvezetés (ábra nélkül)
5 Megmunkálóbetét, 0,5 mm² ... 2,5 mm² (5 darab)
6 Tartalék pozicionáló, minden megmunkálóbetéthez (5 darab)
7 Rögzítő csapszeg, ∅ 6 mm
8 Kefe
Az érvéghüvely-bevezető és a megmunkálóbetét színkódja megegyezik az érvéghüvelyek színkódjával (a DIN színsorozat szerint). Egy kofferban szállítjuk öket. A koffer kiegészítés-képpen tartalmaz egy kis kefét (lásd 15. oldal).
Az átalakító készlet 0,25 mm ^2 és 0,34 mm ^2 közötti keresztmetszetekhez külön rendelhető (a rendelési adatokhoz lásd: 21. oldal).

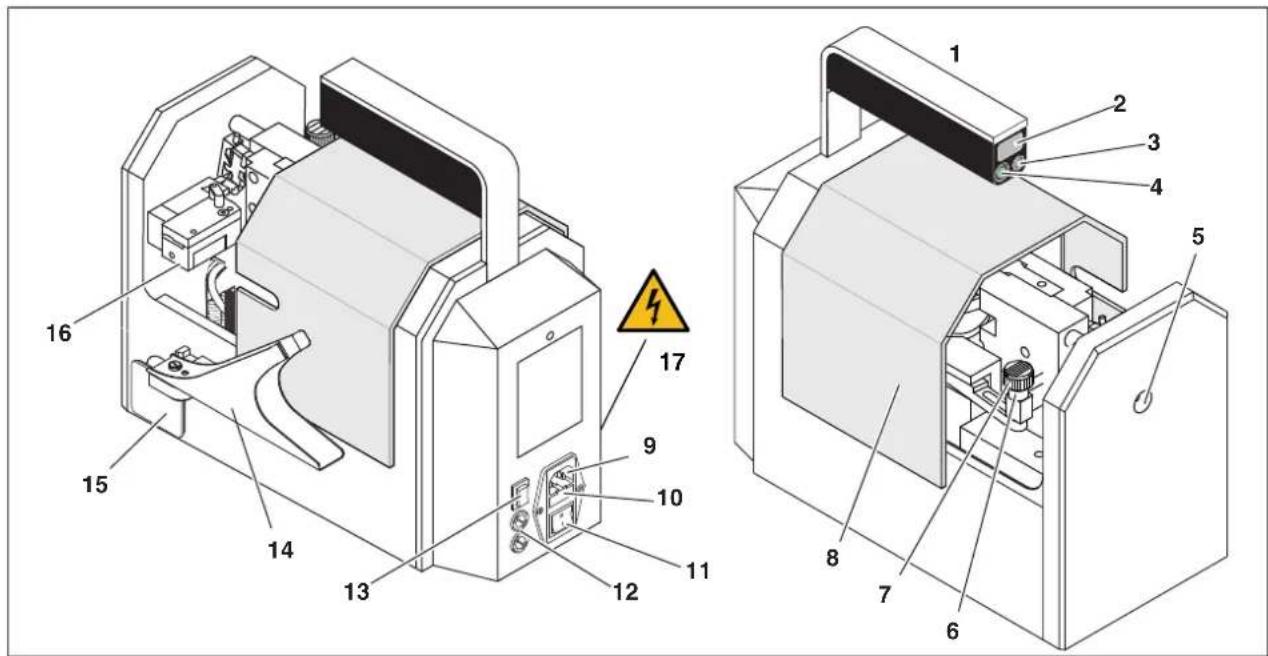

2.2 A kezelőelemek áttekintése
Ábra 2-2 Kezelőelemek
1 Hordfogantyú
2 Számláló, a feldolgozott érvéghüvelyek számát mutatja, kikapcsoláskor 0-ra áll vissza
3 Reset gomb, 0-ra állítja a számlálót
4 Bekapcsolásjelző, bekapcsolt áramellátás esetén világít
5 Bevezetőtölcsér, a vezetőnek a CF 3000 készülékbe való bevezetésére
6 Megmunkálóbetét, pozicionálja az érvéghüvelyt és lecsupaszolja a kábelt
7 Rögzítő csapszeg, a megmunkálóbetétet rögzíti
8 Védőfedél, a CF 3000 csak akkor működik, ha a védőfedél teljesen zárva van
9 Hálózati csatlakozó, készülékcsatlakozás a hálózati kábel számára

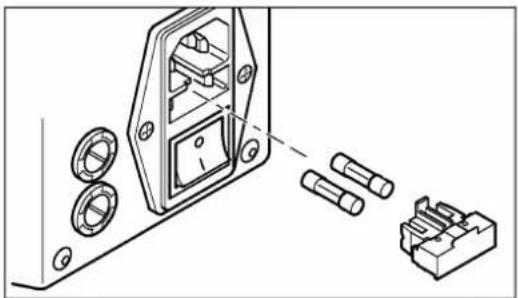

10 Hálózati biztosítók, a hálózati csatlakozóba beépített finombiztosítók
11 Hálózati kapcsoló, be- vagy kikapcsolja a CF 3000 tápellátását

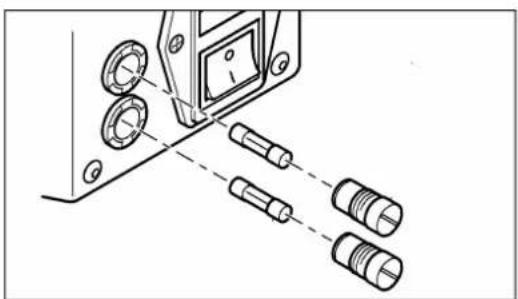

12 Trafóbiztosító, szekunder oldali készülékbiztosító
13 Visszajáratás gomb, a készülék karbantartási állásba kerül (lásd: 16. oldal)
14 Tartó, tartó a hüvelyadagoló számára
15 Tartály, a csupaszolási hulladék összegyűjtéséhez
16 Érvéghüvely-bevezető, az érvéghüvelyeket pozicionálja
17 Biztonsági jelölés, veszélyes feszültségre figyelmeztet a ház csavarjainak eltávolítása esetén. Soha ne nyissa fel a házat. A biztonsági jelölést tilos eltávolítani, átragasztani, vagy abban kárt okozni.
3 CF 3000 beállítása és kezelése
Vegye figyelembe: „A felállítási hellyel kapcsolatos követelmények“ (lásd: 7. oldal).
3.1 CF 3000 beállítása
A CF 3000 átalakítható 0,5 mm ^2 , 0,75 mm ^2 , 1,0 mm ^2 , 1,5 mm ^2 és 2,5 mm ^2 keresztmetszet feldolgozására.
Egyforma keresztmetszetű megmunkálóbetét, érvéghüvely-bevezető és szalagáru kivitelű érvéghüvelyek azonos színköddal vannak jelölve (DIN 46288-4 szerinti szín-sorozat)
FIGYELMEZTETÉS: Sérülésveszély
Kapcsolja ki a CF 3000 készüléket a hálózati kapcsolóval (A). Húzza ki a hálózati dugaszt (B).
• Tolja hátra a védőfedelet.


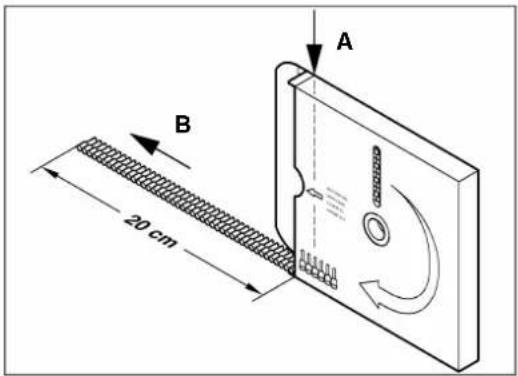

A B 20 cmA szalagkivitelű érvéghüvelyek csomagolásának kinyitása
• Tépje le a fület a peremnél (A).
• Húzza ki a szalagot kb. 20 cm-rel (B).

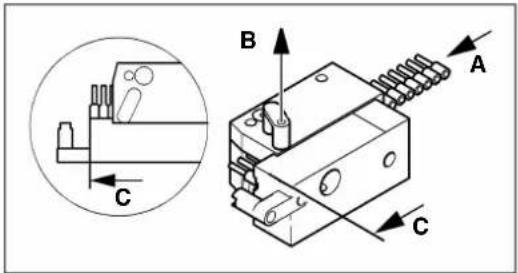

Az érvéghüvely-bevezető előkészítése
FIGYELEM: Az érvéghüvelyeket pontosan az előírás szerint vezesse be, ellenkező esetben helytelen lehet a krimpelés. Vegye figyelembe az érvéghüvely-bevezető színkódját.
- Válassza ki a megfelelő keresztmetszetű érvéghüvely-bevezetöt.
- Vezesse be az érvéghüvelyeket oldalról a vezetőbe ütközésig (A).
• Húzza felfelé a csapot (B). - Tolja tovább az érvéghüvelyeket a jelölésig (C).
- Győződjön meg arról, hogy a csap kifogástalanul bekattant.

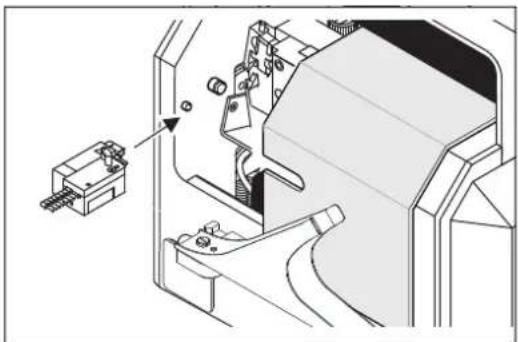

Az érvéghüvely-bevezető felszerelése
FIGYELEM: A megmunkálóbetét még ne legyen felszerelve.
• Tolja hátra a védöfedelet.
- Vezesse az érvéghüvely-bevezetőt oldalról a CF 3000 készülékbe. Csatlakoztassa az érvéghüvely-bevezetőt az előlapon lévő felfogató csaphoz.
- Az érvéghüvely-bevezetőnek közvetlenül a burkolat falára kell felfeküdnie. Győződjön meg arról, hogy az érvéghüvely-bevezető kifogástalanul bekattant.
- Hajtsa át az adagolótartót úgy, hogy az merőleges legyen a CF 3000 készülékre.
- Helyezze az érvéghüvely adagolót a tartóba.
FIGYELEM: Ügyeljen arra, hogy az érvéghüvelyszalag akadálytalanul futhasson.
A megmunkálóbetét felszerelése
FIGYELEM: Vegye figyelembe a megmunkálóbetét színkódját.
- Tolja a megmunkálóbetétet oldalról az erre szolgáló vezetőbe (A).
- Vezesse be a rögzítő csapszeget ütközésig a megmunkálóbetét furatába (B).
A tápellátás csatlakoztatása
FIGYELEM: A CF 3000 230°V és 120°V kivitelben létezik. Ügyeljen a helyes hálózati csatlakozásra (lásd a típustáblát).
- Csatlakoztassa a hálózati kábelt. Kapcsolja be a CF 3000 készüléket.
→ A CF 3000 most üzemkész.
3.2 Csupaszolás és krimpelés
- A feldolgozás előtt nagyjából egyenesre kell beigazítani a vezetőt.
a) A hajlítás engedélyezett maximum 2 – 3 mm 6 mm-es hos-szon
b) Túl nagy hajlítás


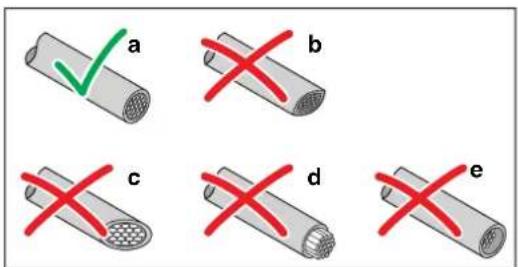

a b c d eVezető méretre vágása
- Vágja le a vezetőt tisztán és egyenesen, például a Phoenix Contact CUTFOX 12 (cikkszám: 1212128) kábelvágójával.
a) Helyes vágás
b) Vágási felület összenyomva
c) Ferde vágási felület
d) A sodrat hosszabb, mint a szigetelés
e) A sodrat rövidebb, mint a szigetelés

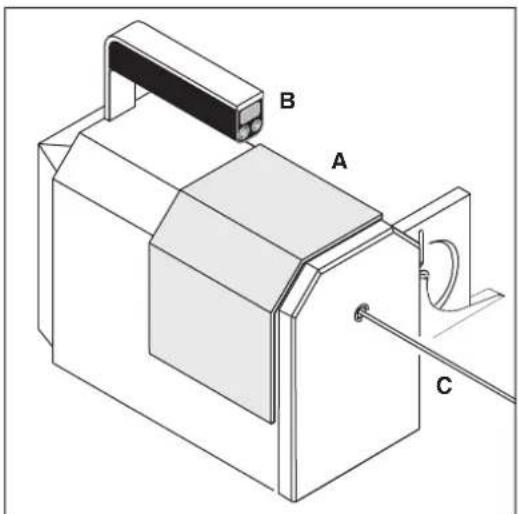

Csupaszolás és krimpelés
• Csukja le a védőfedelet (A).
- Olvassa le a számlálót (B), és állítsa vissza 0-ra.
- Kapcsolja be a CF 3000 készüléket a hálózati kapcsolóval.
- Tolja be a vezetőt (C) egyenesen és ütközésig a bevezetőtölcsérbe. A csupaszolási és krimpelési folyamat automatikusan indul.
- A CF 3000 megállása után húzza ki egyenes vonalban a vezetőt.
Üzemzavar, ill. szakszerűtlen csupaszolás esetén lásd: 16. oldal.

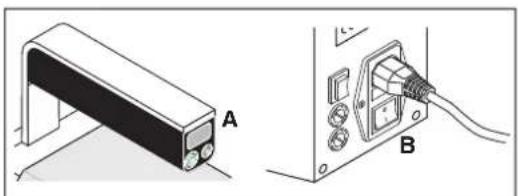

Üzemen kívül helyezés
- Olvassa le a számlálót (A).
- Kapcsolja ki a CF 3000 készüléket a hálózati kapcsolóval (B).
3.3 Állítható kések

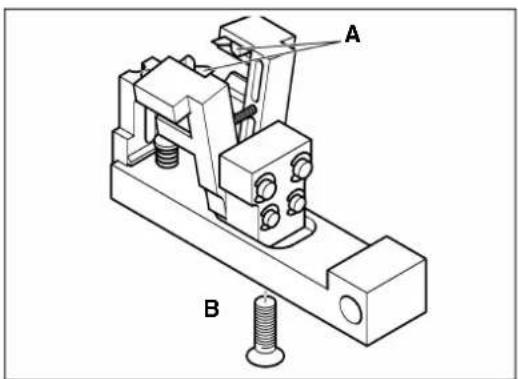

Ha a vezetőszigetelés csupaszolása hiányos, először a keresztmetszetet és a csupaszolókéseket ellenőrizze (lásd: 18. oldal)
Ha a hibakép a fenti ellenőrzéssel nem szüntethető meg, használjon állítható csupaszoló-késeket.
Az állítható csupaszolókések rendelési adatai a függelékben találhatók (lásd: 22. oldal).
– Megmunkálóbetét állítható késsel: CF 3000 BBE-AME...
– Állítható csupaszolókés: CF 3000 AB...
FIGYELMEZTETÉS: Sérülésveszély
Kapcsolja ki a CF 3000 készüléket a hálózati kapcsolóval (A). Húzza ki a hálózati dugaszt (B).
- Tolja hátra a védőfedelet.

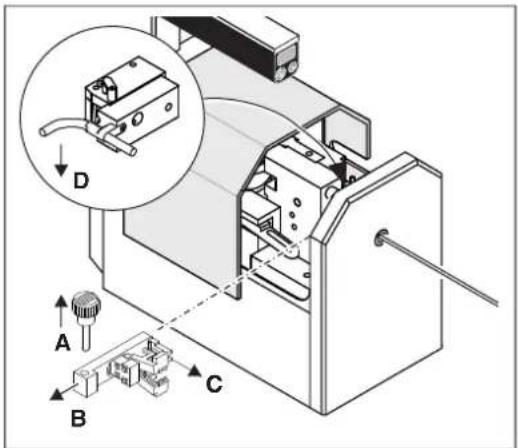

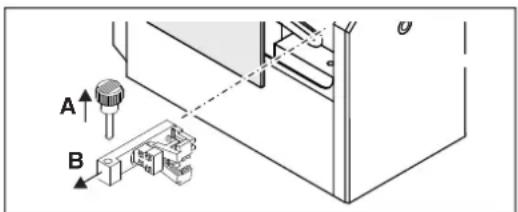

A megmunkálóbetét kiszerelése
- Távolítsa el a rögzítő csapszeget (A).
- Húzza ki a feldolgozóbetétet oldalra (B).


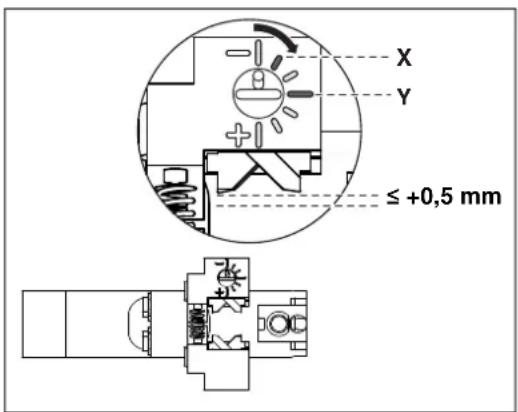

X Y ≤ +0,5 mmA vágási mélység beállítása
- Állítsa be a vágási mélységet. A vágási mélységet csak kis lépésekben állítsa be.
– Az óramutató járásával megegyező irányban (+): a vágás mélyebb lesz
– Az óramutató járásával ellentétes irányban (-): a vágási mélység kisebb lesz
Az állítható csupaszolókések alaphelyzete megegyezik a nem állítható kések vágási mélységével.
- X: kiindulási helyzet 0,5 ... 2,5 mm ^2 esetén, CF 3000 AB 0,5 ... CF 3000 AB 2,5 csupaszolókés
- Y: kiindulási helyzet 0,25 mm ^2 esetén, CF 3000 AB 0,25 csupaszolókés

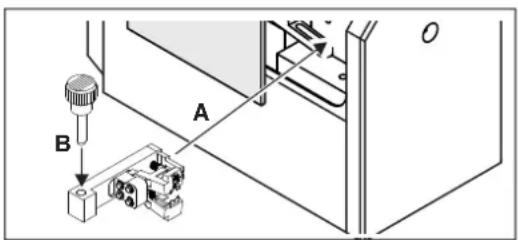

Az állítható megmunkálóbetét felszerelése
- Tolja a megmunkálóbetétet oldalról az erre szolgáló vezetőbe (A).
- Vezesse be a rögzítő csapszeget ütközésig a megmunkálóbetét furatába (B).
Az érvéghüvelyek eltávolítása
• Húzza a csapot felfelé (A).
• Tolja ki az érvéghüvelyeket (B).
A tápellátás csatlakoztatása
- Csukja le a védőfedelet.
- Csatlakoztassa a hálózati kábelt (A).
- Kapcsolja be a CF 3000 készüléket (B).
A vezető csupaszolása
- Készítse elő a vezetőt (lásd: 12. oldal)
- Tolja be a vezetöt egyenesen és ütközésig a bevezetötölcsérbe.
- A csupaszolási folyamat megkezdése után óvatosan húzza meg a vezetőt, amíg a készülék el nem engedi.
A csupaszolási eredmény ellenőrzése
- Ellenőrizze a csupaszolási eredményt. Szükség esetén állítsa be a vágási mélységet.
A késeknek tisztán kell átvágniuk a szigetelést, de kis bizton-sági távolságot kell tartaniuk az értől. A kések nem vághatnak bele a rézsodratba.
A vágásnak a rézvezető előtt 0,1 ... 0,2 mm-rel kell végződnie. - Állítsa be a CF 3000 készüléket (lásd: 10. oldal).
A kések túl mélyre vágnak a vezetőbe. Ez károsíthatja a késeket.
A kések nem vágnak elég mélyen a szigetelésbe.
3.4 Ápolás
3.4.1 Napi tisztítás

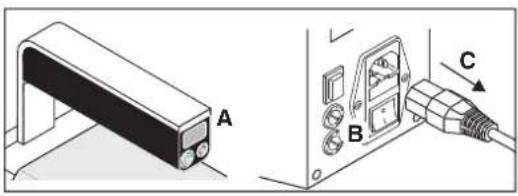

A védőfedél felnyitása
- Szükség esetén olvassa le a számlálót (A).
FIGYELMEZTETÉS: Sérülésveszély
Kapcsolja ki a CF 3000 készüléket a hálózati kapcsolóval (B). Húzza ki a hálózati dugaszt (C).
• Tolja hátra a védöfedelet.

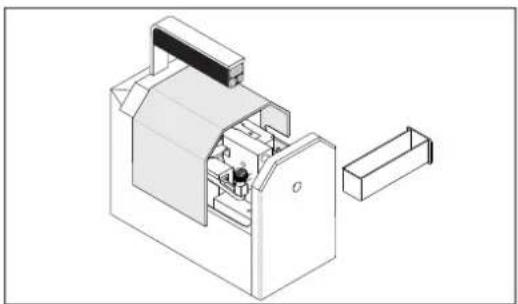

A CF 3000 napi tisztítása
- Naponta ürítse ki a csupaszolási hulladék tartályát.
- Ellenőrizze, hogy maradt-e csupaszolási hulladék a CF 3000 készülékben, és távolítsa el azokat.
• Helyezze be a tartályt.
• Csukja le a védőfedelet.
3.4.2 A bevezetőtölcsér tisztítása

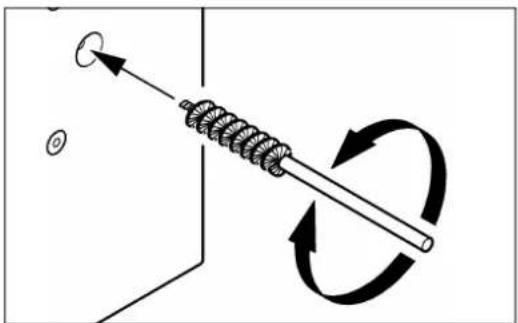

A bevezetőtölcsér tisztítása
FIGYELEM:
A kefe behelyezése elött kapcsolja ki a CF 3000 készüléket.
- Ha elszennyeződött a bevezetőtölcsér, tisztítsa meg egy kefével (a szállítási terjedelem része).
4 Üzemzavarok elhárítása
4.1 Karbantartási állás
A karbantartási állás arra szolgál, hogy helytelen krimpelés vagy beszorult vezető esetén a ki lehessen venni a cserélhető alkatrészeket.
Ha a krimpelést nem sikerült befejezni, a vezérlő automatikusan karbantartási állásba viszi a készüléket. Ha a CF 3000 készülék hibás krimpelés ellenére elvégzi a krimpelési ciklust a végállásig, akkor Önnek kell karbantartási állásba vinnie a CF 3000 készüléket. Ehhez nyomja meg a Visszaállítás gombot.
4.2 Zavarábrák
Táblázat 4-1 Zavarábrák
| Hiba/üzemzavar Elhárítás Zavarábra | száma | Lásd | |
| A vezető nem vezethető be Nyomja meg a Visszaállítás gombot | Távolítsa el a vezetőt | 1. zavarábra 17. oldal | |
| A krimpelési folyamat nem fejeződik be | Távolítsa el a vezetőt | 2. zavarábra | 17. oldal |
| A vezető elakad a CF 3000 készülékben | Távolítsa el a vezetőt | 2. zavarábra | 17. oldal |
| A vezetőszigetelés csupaszolása hiányos A keresztmetszet ellenőrzéseEllenőrizze a csupaszolókéseket | 3. zavarábra 18. oldal | ||
| Az érvéghüvely nem válik le a szalagról Ellenőrizze a pozicionáló vágókését | 4. zavarábra 18. oldal | ||
| A CF 3000 nem működik a hálózati kapcsoló bekapcsolásakor | Ellenőrizze a hálózati csatlakozást / biztosítókat | 5. zavarábra 19. oldal | |
| A CF 3000 túl lassan dolgozik | Ellenőrizze a trafóbiztosítót | 6. zavarábra | 19. oldal |
| A központosító villák meghibásodtak | Cserélje ki a központosító villákat | 7. zavarábra | 20. oldal |
4.3 1. zavarábra
A vezető nem vezethető be
Ha a CF 3000 karbantartási állásban van, nem lehet vezetőt bevezetni.
- Nyomja meg a Visszaállítás gombot a kiindulási állásba mozgatáshoz.
4.4 2. zavarábra
A krimpelési folyamat nem zárul le vagy a vezető elakad a CF 3000 készülékben
- Ha a vezető elakad a CF 3000 készülékben, nyomja meg a Visszaállítás gombot. A CF 3000 készülék a karbantartási állásba megy.
FIGYELMEZTETÉS: Sérülésveszély
Kapcsolja ki a CF 3000 készüléket a hálózati kapcsolóval (A). Húzza ki a hálózati dugaszt (B).
- Tolja hátra a védőfedelet.
A megmunkálóbetét szétszerelése és a vezető kivétele
- Távolítsa el a rögzítő csapszeget (A). Húzza ki a feldolgozóbetétet oldalra (B).
• Távolítsa el az érvéghüvelyt (C). - Hajlítsa oldalra a vezetőt (D).
- Húzza a csapot felfelé. Húzza ki az érvéghüvelyeket.
• Csukja le a védőfedelet. - Csatlakoztassa a hálózati dugaszt. Kapcsolja be a CF 3000 készüléket a hálózati kapcsolóval.
- Nyomja meg a Visszaállítás gombot a kiindulási állásba mozgatáshoz.
- Húzza ki a vezetőt.
Állítsa be a CF 3000 készüléket (lásd: 10. oldal).
4.5 3. zavarábra
A vezetőszigetelés csupaszolása hiányos
A keresztmetszet ellenőrzése
- Ha a vezeték csupaszolása hiányos, ellenőrizze a keresztmet-szetet.
A vezeték-keresztmetszetnek meg kell egyeznie a megmunkálóbetét és az érvéghüvely-bevezető keresztmetszetével. - Szerelje be a kiválasztott vezeték-keresztmetszethez tartozó megmunkálóbetétet (lásd: 10. oldal).
A csupaszolókés cseréje
- Ellenőrizze, hogy meghibásodtak-e a csupaszolókések (A).
- Ha elkoptak vagy megsérültek a megmunkálóbetét csupaszolókései, cserélje ki öket (a rendelési adatokhoz lásd: 21. oldal).
- Lazítsa meg a belső hatlapfejű csavart (B). Cserélje ki a csupa- szolókéseket. Húzza meg a csavart.
Ha a hibakép a fenti eljárással nem szüntethető meg, használjon állítható késeket (lásd: 13. oldal).
4.6 4. zavarábra
Az érvéghüvely nem válik le a szalagról

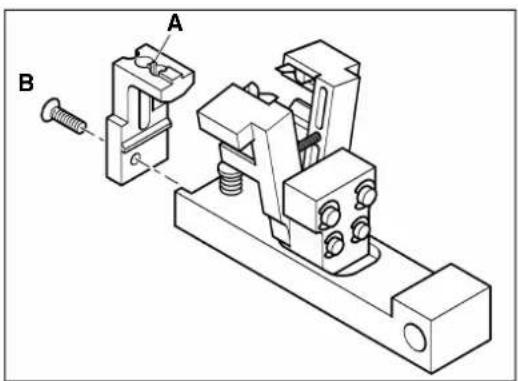

A pozicionáló cseréje
Meghibásodott vagy letört vágókés (A) esetén az érvéghüvely nem válik el a szalagtól.
• Vegye ki a megmunkálóbetétet (lásd: 10. oldal).
- Ellenőrizze a vágókést (A). Ha meghibásodott a vágókés, szerelje ki a pozicionálót.
- Lazítsa meg a kereszthornyú csavart (B).
• Vegye ki a pozicionálót.
- Szereljen be egy új pozicionálót a megfelelő keresztmetszethez (a rendelési adatokhoz lásd: 21. oldal).
• Húzza meg a kereszthornyú csavart.
4.7 5. zavarábra
A CF 3000 nem működik a hálózati kapcsoló bekapcsolásakor
- Bizonyosodjon meg róla, hogy a CF 3000 és a csatlakozóaljzat közti csatlakozások kifogástalanul létrejöttek.
FIGYELMEZTETÉS: Sérülésveszély
Kapcsolja ki a CF 3000 készüléket a hálózati kapcsolóval (A). Húzza ki a hálózati dugaszt (B).
A hálózati biztosítók ellenőrzése
- Húzza ki a biztosítótartót.
- Cserélje ki a meghibásodott hálózati biztosítót (a rendelési adatokhoz lásd: 21. oldal):
CF 3000-2,5: 2 x 0,63 A/T/250 V
CF 3000-2,5 120 V: 2 x 1,25 A/T/120 V
- Tolja vissza a biztosítótartót.
FIGYELEM: A biztosítótartónak be kell kattannia.
4.8 6. zavarábra
A CF 3000 túl lassan dolgozik
FIGYELMEZTETÉS: Sérülésveszély
Kapcsolja ki a CF 3000 készüléket a hálózati kapcsolóval (A). Húzza ki a hálózati dugaszt (B).
A trafóbiztosító ellenőrzése
- Csavarja ki a biztosítótartókat egy ahhoz illő csavarhúzóval.
- Cserélje ki a meghibásodott finombiztosítókat (4,0 A/T/250 V, a rendelési adatokhoz lásd: 21. oldal).
• Csavarja vissza a biztosítótartókat.
4.9 7. zavarábra
A felső vagy alsó központosító villa meghibásodott
FIGYELMEZTETÉS: Sérülésveszély
Kapcsolja ki a CF 3000 készüléket a hálózati kapcsolóval (A).
Húzza ki a hálózati dugaszt (B).


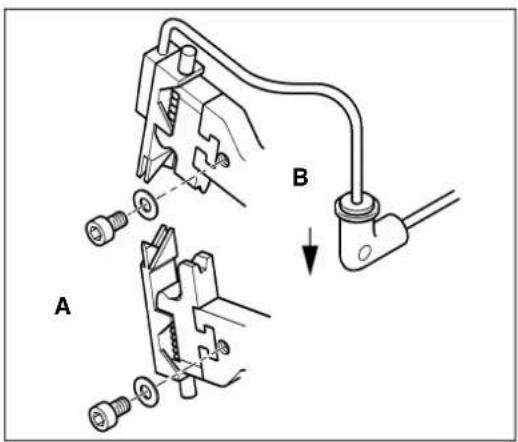

A BA központosító villák cseréje
- Vegye ki a megmunkálóbetétet és az érvéghüvely-bevezetőt (lásd: 13. oldal).
- Lazítsa meg a kapcsolódó imbuszcsavarokat (A) a két központosító villa eltávolításához.
- Távolítsa el az alsó központosító villát. Ehhez nyomja le néhány milliméterrel a felső krimpelő süllyesztéket.
- Nyomja le a tömlőszorítót (B). Húzza ki a tömlőt. Távolítsa el a felső központosító villát.
- Cserélje ki újakra a meghibásodott központosító villákat (a ren-delési adatokhoz lásd: 21. oldal).
FIGYELEM:
A műanyag részek tiszták és zsírmentesek legyenek.
A Függelék
A 1 Műszaki adatok
| Műszaki adatok | |
| Hálózati csatlakozás | |
| CF 3000-2,5 | 230 V/50 Hz |
| CF 3000-2,5 120 V | 120 V/60 Hz |
| Teljesítményfelvétel 80 VA | |
| Ütemidő 1,2 s | |
| Munkatartomány | 0,5 mm^2 ... 2,5 mm^2 Átalakító készlettel (CF 3000-TOOLKIT 0,25) 0,25 mm^2 és 0,34 mm^2 |
| Érvéghüvelyek DIN 46228-4 szerinti szalagáru | |
| Minimális vezetőhossz 49 mm | |
| Csupaszolási hossz 8 mm | |
| Préselési forma Trapéz formájú a DIN VDE 0660-100 szerint | |
| Üzemi hőmérséklet | +15 °C ... +35 °C |
| Mért zajértékek 70 dB (A) | |
| Méretek (szélesség x magasság x hossz) | 320 mm x 300 mm x 165 mm |
| Tömeg | 12 kg |
A 2 Rendelési adatok
A 2.1 Csupaszoló és krimpelőautomata
| Leírás | Típus | Cikkszám |
| Csupaszoló és krimpelőautomata, 230 V-os kivitel DIN 46228-4 szerinti szalagáru kivitelű szigetelt érvéghüvelyekhez, 0,5 mm ^2 ... 2,5 mm ^2 keresztmetszet-tartományhoz | CF 3000-2,5 | 1205477 |
| Csupaszoló és krimpelőautomata, 120 V-os kivitel DIN 46228-4 szerinti szalagáru kivitelű szigetelt érvéghüvelyekhez, 0,5 mm ^2 ... 2,5 mm ^2 keresztmetszet-tartományhoz | CF 3000-2,5 120 V | 1205516 |
| Átalakító készlet CF 3000 készülékhez, 0,25 mm ^2 és 0,34 mm ^2 , komplett | CF 3000-TOOLKIT 0,25 | 1212376 |
A 3 Szalagáru kivitelű érvéghüvelyek
| Leírás Megnevezés Cikkszám Db/ | tekercs | ||
| Szalag kivitelű érvéghüvelyek szigetelőgallérral | |||
| 0,25 mm ^2 , kék Al 0,25-8 BU-B 3240250 1000 | |||
| 0,25 mm ^2 , sárga Al 0,25-8 YE-B 3240251 1000 | |||
| 0,34 mm ^2 , türkiz Al 0,34-8 TQ-B 3240249 1000 | |||
| 0,5 mm ^2 , fehér Al 0,5-8 WH-B | 1 | 3201369 1000 | |
| 0,5 mm ^2 , narancssárga Al 0,5-8 OG-B 3201563 1000 | |||
| 0,75 mm ^2 , szürke | Al 0,75-8 GY-B ^1 | 3201372 1000 | |
| 0,75 mm ^2 , kék Al 0,75-8 BU-B 3201547 1000 | |||
| 0,75 mm ^2 , fehér | Al 0,75-8 WH-B | 3201576 1000 | |
| 1 mm ^2 , piros | Al 1-8 RD-B ^1 | 3201385 1000 | |
| 1 mm ^2 , sárga | Al 1-8 YE-B | 3201589 1000 | |
| 1,5 mm ^2 , fekete | Al 1,5-8 BK-B ^1 | 3201398 1000 | |
| 1,5 mm ^2 , piros | Al 1,5-8 RD-B | 3201592 1000 | |
| 2,5 mm ^2 , kék | Al 2,5-8 BU-B ^1 | 3201408 500 | |
| 2,5 mm ^2 , szürke Al 2,5-8 GY-B | 3201550 500 | ||
1
DIN 46228-4 szerinti színsorozat
A 4 Pótalkatrészek
| Alkatrész | Keresztmetszet | Megnevezés | Cikkszám | |
| Megmunkálóbetét |  | 0,5 mm^2 | CF 3000 BBE 0,5 | 1205752 |
| 0,75 mm^2 | CF 3000 BBE 0,75 | 1205765 | ||
| 1,0 mm^2 | CF 3000 BBE 1,0 | 1205778 | ||
| 1,5 mm^2 | CF 3000 BBE 1,5 | 1205781 | ||
| 2,5 mm^2 | CF 3000 BBE 2,5 | 1205794 | ||
| Megmunkálóbetét állítható késsel |  | 0,25 mm^2 | CF 3000 BBE-AME 0,25 | 1207514 |
| 0,5 mm^2 | CF 3000 BBE-AME 0,5 | 1207488 | ||
| 0,75 mm^2 | CF 3000 BBE-AME 0,75 | 1207475 | ||
| 1,0 mm^2 | CF 3000 BBE-AME 1,0 | 1207491 | ||
| 1,5 mm^2 | CF 3000 BBE-AME 1,5 | 1207501 | ||
| 2,5 mm^2 | CF 3000 BBE-AME 2,5 | 1207527 | ||
| PozicionálóA CF 3000 BBE... megmun-kálóbetét része |  | 0,25 mm^2 | CF 3000 LOC 0,25 | 1212377 |
| 0,5 mm^2 | CF 3000 LOC 0,5 | 1205639 | ||
| 0,75 mm^2 | CF 3000 LOC 0,75 | 1205642 | ||
| 1,0 mm^2 | CF 3000 LOC 1,0 | 1205655 | ||
| 1,5 mm^2 | CF 3000 LOC 1,5 | 1205668 | ||
| 2,5 mm^2 | CF 3000 LOC 2,5 | 1205671 | ||
| CsupaszolókésA CF 3000 BBE... meg-munkálóbetét része |  | 0,5 mm^2 | CF 3000 AM 0,5 | 1205587 |
| 0,75 mm^2 | CF 3000 AM 0,75 | 1205590 | ||
| 1,0 mm^2 | CF 3000 AM 1,0 | 1205600 | ||
| 1,5 mm^2 | CF 3000 AM 1,5 | 1205613 | ||
| 2,5 mm^2 | CF 3000 AM 2,5 | 1205626 | ||
| Állítható csupaszoló-késA CF 3000 BBE-AME... megmunkálóbetét része |  | 0,25 mm^2 | CF 3000 AB 0,25 | 1207886 |
| 0,5 mm^2 | CF 3000 AB 0,5 | 1207899 | ||
| 0,75 mm^2 | CF 3000 AB 0,75 | 1207909 | ||
| 1,0 mm^2 | CF 3000 AB 1,0 | 1207912 | ||
| 1,5 mm^2 | CF 3000 AB 1,5 | 1207925 | ||
| 2,5 mm^2 | CF 3000 AB 2,5 | 1212380 | ||
| Érvéghüvely-beve-zető |  | 0,25 mm^2 | CF 3000 HZG 0,25 | 1212378 |
| 0,5 mm^2 | CF 3000 HZG 0,5 | 1205684 | ||
| 0,75 mm^2 | CF 3000 HZG 0,75 | 1205697 | ||
| 1,0 mm^2 | CF 3000 HZG 1,0 | 1205707 | ||
| 1,5 mm^2 | CF 3000 HZG 1,5 | 1205710 | ||
| 2,5 mm^2 | CF 3000 HZG 2,5 | 1205723 | ||
| KábelvezetésA CF 3000 HZG... érvéghü-vely-bevezető része |  | 0,25 mm^2 | CF 3000 CG 0,25 | 1212379 |
| 0,5 mm^2 | CF 3000 CG 0,5 | 1207721 | ||
| 0,75 mm^2 | CF 3000 CG 0,75 | 1207734 | ||
| 1,0 mm^2 | CF 3000 CG 1,0 | 1207747 | ||
| 1,5 mm^2 | CF 3000 CG 1,5 | 1207750 | ||
| 2,5 mm^2 | CF 3000 CG 2,5 | 1207763 | ||
| Rögzítő csapszeg - CF 3000 SBO 1205804 | ||||
| Felső központosító villa 0,5 mm^2 [SZ66] | ... 2,5 mm^2 0,25 mm^2 ... 0,75 mm^2 | CF 3000 ZENTRIERGABEL OBENCF 3000 CFT 0,25 | 32027401212391 | |
| Alsó központosító villa 0,5 mm^2 [ATXH] | ... 2,5 mm^2 0,25 mm^2 ... 0,75 mm^2 | CF 3000 ZENTRIERGABEL UNTENCF 3000 CFB 0,25 | 32027531212392 | |
| Krimpelő bélyeg 0,5 mm^2 [DG07] | ... 2,5 mm^2 0,25 mm^2 ... 0,75 mm^2 | CF 3000 CRIMPSTEMPELCF 3000 CDM 0,25 | 32027821212390 | |
Krimpelő süllyeszték 0,5 mm^2  | ... 2,5 mm^2 0,25 mm^2 ... 0,75 mm^2 | CF 3000 CRIMPGESENKCF 3000 CDF 0,25 | 32027791212389 | |
Hálózati biztosítóa CF 3000-2,5 számára  | 0,63 A/T/250 V | CF 3000 SI 0,63A/T/250V | 1205736 | |
TrafóbiztosítóSzekunder trafóbiztosító fi-nombiztosítókkal  | 1,25 A/T/120 V | CF 3000 SI 1,25A/T/120V | 1208940 | |
| 4,0 A/T/250 V CF 3000 SI 4,0A/T/250V 1205749 | ||||
A 5 EU-megfelelőségi nyilatkozat
EU-megfelelőségi nyilatkozat Sz. 000549349_02_DoC_EU
Gyártó: Phoenix Contact GmbH & Co.KG
Cím: Flachsmarktstraße 8, 32825 Blomberg, Germany
Termékmegnevezés: CF 3000-2,5
Cikkszám: 1205477
A megfelelőségi nyilatkozat elkészítéséért kizárólag a gyártó felelős. Az ebben a nyilatkozatban megnevezett termékek megfelelnek a következő harmonizációs jogszabályok vonatkozó követelményeinek:
2006/42/EG
Gépekről szóló irányelv
Egyes veszélyes anyagok alkalmazásának korlátozása
EMC irányelv (elektromágneses összeférhetőség)
A megfelelőségértékeléshez a következő vonatkozó szabványokat vettük figyelembe:
EN 60204-1:2018 EN 61000-3-3:2013 + A1:2019
EN IEC 55014-1:2021 EN IEC 55014-2:2021
EN IEC 61000-3-2:2019 EN IEC 63000:2018
EN ISO 12100:2010 EN ISO 13854:2019
EN ISO 13857:2019
A 6 UK-megfelelőségi nyilatkozat
Kérjük, vagye figyelembe a következő útmutatást:
A Műszaki dokumentáció általános használati feltételei
A Phoenix Contact fenntartja a műszaki dokumentáció és a műszaki dokumentációban leírt termékek előzetes értesítés nélküli változtatásának, módosításának és/vagy fejlesztésének jogát, amennyiben az a felhasználót nem hátráltatja. Ez a műszaki fejlődést szolgáló módosításokra is vonatkozik.
A műszaki dokumentáció (különösen a felhasználói dokumentáció.) kiszállítása nem indokolja a Phoenix Contact további információs kötelezettségét a termékek és/vagy a műszaki dokumentáció esetleges módosításáról. Ön felelős annak meghatározásáért, hogy a termék a konkrét alkalmazási célnak megfelel-e, különös tekintettel az érvényes szabványok és törvények betartására. A műszaki dokumentáció információit minden kifejezett, ráutaló vagy hallgatólagos garanciától mentesen osztjuk meg.
A továbbiakban kizárólag a Phoenix Contact aktuális Általános üzleti feltételei vannnak érvényben, különös tekintette egy esetleges garanciális felelősségvállalásra.
Ezt a kézikönyvet minden benne található ábrázolással együtt szerzői jogok védik. A tartalom mindenféle módosítása és a kivonatolt nyivánosságrahozatal sem engedélyezett.
A Phoenix Contact fenntartja a jogot arra, hogy a Phoenix Contact-termékek itt alkalmazott termékjelölésekre saját oltalmi jogot jelentsen be. Az oltalmi jogok harmadik személy által történő bejelentése tilos.
A további termékjelölések törvényi védelem alatt állhatnak, akkor is, ha nincsenek így jelölve.
Elérhetőségeink
Internet
A Phoenix Contact termékeinek aktuális információit valamint általános üzleti és garancia-feltételeinket megtalálja az interneten: phoenixcontact.com
Győződjön meg arról, hogy mindig az aktuális dokumentációt használja. Ez a következő cím alatt tölthető le: phoenixcontact.net/products.
Országos képviseletek
Amennyiben olyan problémája akad, amelyet ezen dokumentáció segítségével nem tud megoldani, kérjük forduljon országos képviseletéhez. A cím a phoenixcontact.com oldalon található.
Kiadó Phoenix Contact GmbH & Co. KG
Amennyiben javaslatai vannak a kézikönyv tartalmához, kivitelezéséhez vagy észrevételei annak továbbfejlesztéséhez, kérjük küldje el azokat a következő címre: tecdoc@phoenixcontact.com
Phoenix Contact GmbH & Co. KG
Flachsmarktstraße 8
32825 Blomberg, Germany
Phone: +49 5235 3-00
Fax: +49 5235 3-41200
Email: info@phoenixcontact.com
phoenixcontact.com
