Original bruksveiledning

Avisolerings- og krympeautomat for isolerte endehylser som bändmateriale

UM NO CF 3000-2,5, revisjon 03

2023-10-09

Betegnelse fra serienummer Artikkelnr.

CF 3000-2,5 193717 1205477

CF 3000-2,5 120 V 193717 1205516

Innholdsfortegnelse

1 For din egen sikkerhet ....5

1.1 Merking av advarsler 5
1.2 Brukerens kvalifikasjon.... 5
1.3 Bruksområde....6
1.4 Sikkerhetsanvisninger 6
1.5 Krav til installasjonsstedet 7
1.6 Avfallshändtering....7

2 Beskrivelse av CF 3000 8

2.1 Leveranseomfang....8

2.2 Oversikt over betjeningsorganene....9

3 Konfigurere og betjene CF 3000 ....10

3.1 Stille inn CF 3000 .... 10

3.2 Avisolere og krympe....12

3.3 Justerbar kniv 13

3.4 Stell 15

4 Utbedre feil 16

4.1 Vedlikeholdsposisjon.... 16

4.2 Feilbilder....16

4.3 Feilbilde 1....17

4.4 Feilbilde 2....17

4.5 Feilbilde 3....18

4.6 Feilbilde 4....18

4.7 Feilbilde 5....19

4.8 Feilbilde 6....19

4.9 Feilbilde 7 20

A Vedlegg 21

A 1 Tekniske spesifikasjoner ....21
A 2 Bestillingsinformasjon....21
A 3 Bånd-endehylser....22
A 4 Reservedeler....22
A 5 EU-samsvarserklæring....24
A 6 UK-samsvarserklæring....25

1 For din egen sikkerhet

Les denne håndboken nøye, og oppbevar den slik at du kan slå opp i den senere.

1.1 Merking av advarsler

Dette symbolet indikerer fare som kan medføre personskader.

Det finnes tre signalord for alvorlighetsgraden av den mulige personskaden.

FARE

Henvisning til en fare med høy risikograd. Hvis faren ikke blir unngått, vil den føre til død eller alvorlig personskade.

ADVARSEL

Henvisning til en fare med middels risikograd. Hvis faren ikke blir unngått, kan den føre til død eller alvorlig personskade.

FORSIKTIG

Henvisning til en fare med lav risikograd. Hvis faren ikke blir unngått, kan den føre til lett eller middels personskade.

Dette symbolet med signalordet OBS advarer mot handlinger som kan føre til materiell skade eller funksjonsfeil.

Her finner du mer informasjon eller ytterligere informasjonskilder.

1.2 Brukerens kvalifikasjon

Denne håndboken henvender seg til personer som er kjent med de gjeldende sikkerhetskonseptene for håndtering av elektriske maskiner. Personene må være i stand til å identifisere farer.

CF 3000 skal bare settes i drift, betjenes og vedlikeholdes av tilstrekkelig kvalifiserte personer, og denne brukerhåndboken skal følges nøye.

Tillatte brukere

Bare autoriserte og opplæerte brukere skal arbeide på CF 3000.

Operatøren må gjøre brukerhåndboken tilgjengelig for brukeren og forvisse seg om at brukeren har lest og forstått den.

1.3 Bruksområde

CF 3000 er utelukkende beregnet på avisolerings- og krympearbeider.

Bearbeidet blir endehylser iht. DIN 46228-4 i tverrsnittområdet på 0,5 mm ^2 ... 2,5 mm ^2 og en avisoleringslengde på 8 mm.

Med et ekstra monteringssett kan endehylser også bearbeides i tverrsnittområdet på 0,25 mm ^2 og 0,34 mm ^2 og en avisoleringslengde på 8 mm.

Bruk kun endehylser og originale reservedeler fra Phoenix Contact (bestillingsinformasjon, se Side 21).

Det er kun de PVC-isolerte lederne som er ment for bearbeiding, som skal bli ført inn i innføringstrakten på CF 3000.

Egenmektige ombygginger som går ut over omstilling av maskinen, og endringer på CF 3000 er forbudt av sikkerhetsgrunner. Du må bare bruke CF 3000 når den er i god sikkerhetsteknisk stand.

1.4 Sikkerhetsanvisninger

Beskyttelseshetten er montert for din sikkerhet. Beskyttelseshetten må ikke under noen omstendighet forandres på, fjernes, eller omgås ved hjelp av modifiseringer. Betjen CF 3000 bare när beskyttelseshetten er lukket.

Før et skifte av tverrsnitt eller vedlikeholdsarbeider må du trekke ut nettpluggen. Trekk ut nettpluggen før du utfører arbeider hvor beskyttelseshetten må åpnes.

Slå av CF 3000 i arbeidspauser og når den ikke brukes.

Av sikkerhetsmessige grunner kobler CF 3000 seg automatisk ut hvis du fjerner beskyttelseshetten.

Forsikre deg om at det ikke ligger noen fremmedlegemer inne i huset.

1.5 Krav til installasjonsstedet

Installasjonsstedet må være jevnt og vannrett.

Unngå fuktige eller støvete steder under drift og oppbevaring. I tillegg må du unngå steder som er utsatt for sterk varme, direkte solstråling eller lave temperaturer (driftsområde: 15 °C ... 35 °C).

Ved bytte av installasjonssted fra et kaldt til et varmt sted, kan det danne seg kondens. Før bruk av CF 3000 må du åpne beskyttelseshetten slik at kondensen kan fordunste.

Ikke utsett CF 3000 for sterke vibrasjoner eller støt.

Den overkryssede avfallsbeholderen henviser til at du må samle og avfallshåndtere artikkelen separat. Phoenix Contact eller våre servicepartnere tar artikkelen i retur til gratis avfallshåndtering. Du finner informasjon om tilbudet muligheter for avfallshåndtering på phoenixcontact.com.

2 Beskrivelse av CF 3000

2.1 Leveranseomfang

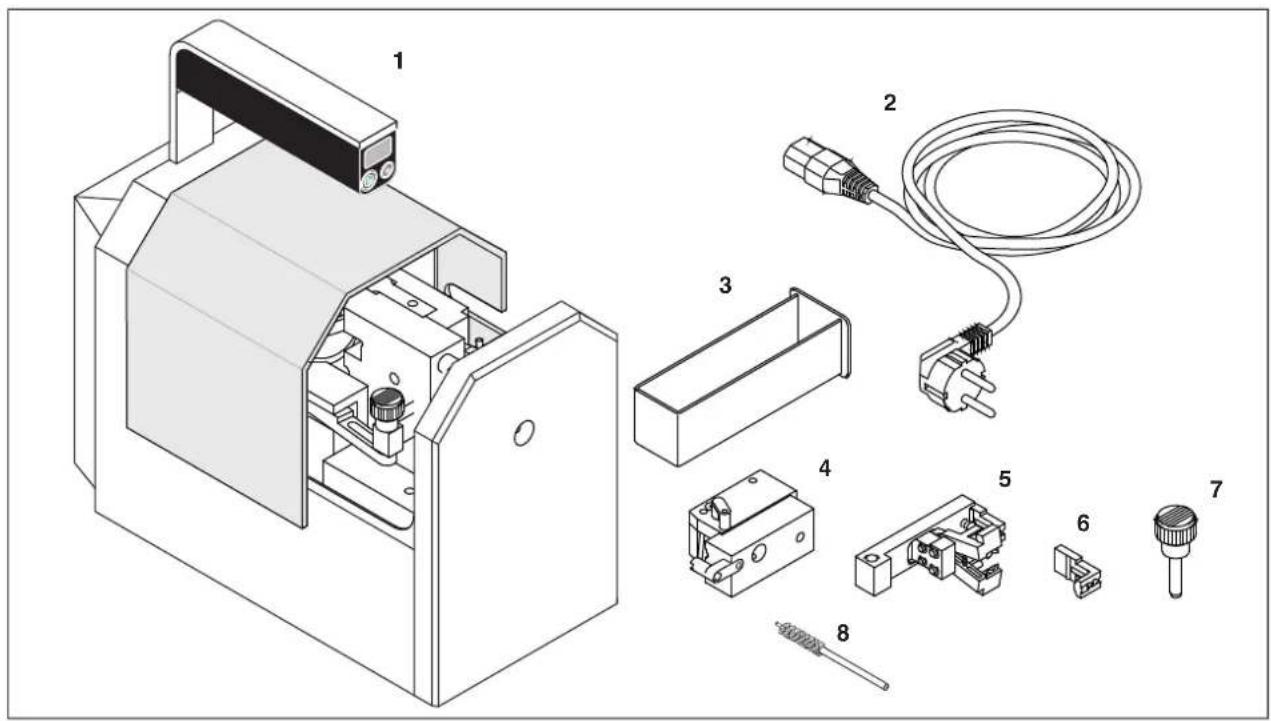

Bilde 2-1 Leveranseomfang

1 Basisenhet, CF 3000
2 Strømkabel, forskjellige utførelser for CF 3000-2,5 og CF 3000-2,5 120 V
3 Beholder, for isolasjonsrester

4 Endehylse-innføring for endehylse 0,5 mm ^2 ... 2,5 mm ^2 (5 stykker) og for hvert tverrsnitt en reserve-endehylse-innføring og en kabelføring (ikke avbildet)

5 Bearbeidingsinnsats for 0,5 mm² ... 2,5 mm² (5 stykker)

6 Reserve-locator, for hver bearbeidingsinnsats (5 stykker)

7 Sikringsbolt, ø 6 mm

8 Børste

Endehylse-innføringen og bearbeidingsinnsatsen har samme fargekode som endehylsene (iht. DIN fargespekter). De leveres i en koffert. Kofferten inneholder i tillegg en liten børste (se Side 15).

Du kan bestille et monteringssett for 0,25 mm ^2 og 0,34 mm ^2 (for bestillingsopplysninger, se Side 21).

2.2 Oversikt over betjeningsorganene

1 Bærehåndtak
2 Teller, viser antall behandlede endehylser og tilbakestilles til 0 når den slås av
3 Tilbakestillingsknapp, setter telleren til 0
4 Innkoplingsindikator, lyser ved innkoblet strømtilførsel
5 Vannføringstiltak, til innføring av lederen i CF 3000
6 Bearbeidingsinnsats, posisjonerer endehylsen og avisoler kabelen
7 Sikringsbolt, låser bearbeidingsinnsatsen
8 Beskyttelseshette, CF 3000 er kun operativ med en komplett lukket beskyttelseshette
9 Nettilkobling, komponenttilkobling for strømkabelen

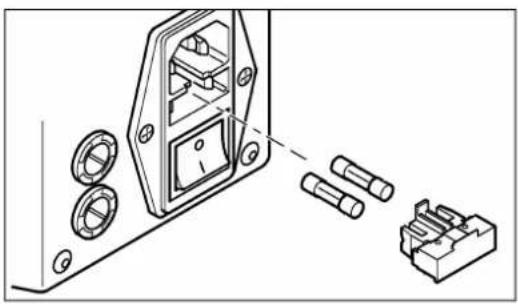

10 Nettsikringer, finsikringer integrert i nettilkoblingen
11 Strømbryter, slår strømforsyningen til CF 3000 av eller på
12 Trafosikring, apparatsikring på sekundærsiden
13 Retur-tast, apparatet kjører til vedlikeholdsposisjon (se Side 16)
14 Holder, holder for hylsedispenser
15 Beholder, fanger opp isolasjonsrestene
16 Hylse-innføring, posisjonerer endehylsene
17 Sikkerhetsmerke, adversel om farlig berøringsspenning etter at huset er skrudd av. Du må aldri åpne huset. Du må ikke fjerne, skade eller klistre over sikkerhetsmerket.

Bearbeidingsinnsats, endehylse-innføring og bånd-endehylser for et tverrsnitt, er kjennetegnet ved hjelp av farge (fargespekter iht. DIN 46288-4)

A B

A B 20 cm

Åpne beskyttelseshette

ADVARSEL: Fare for personskader

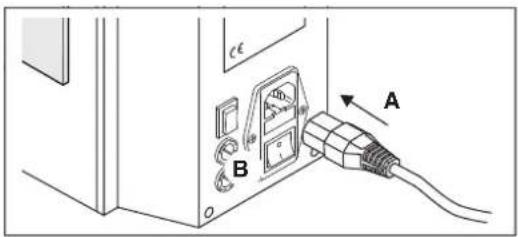

Slå CF 3000 av med strømbryteren (A). Trekk ut nettpluggen (B).

• Skyv beskyttelseshetten tilbake.

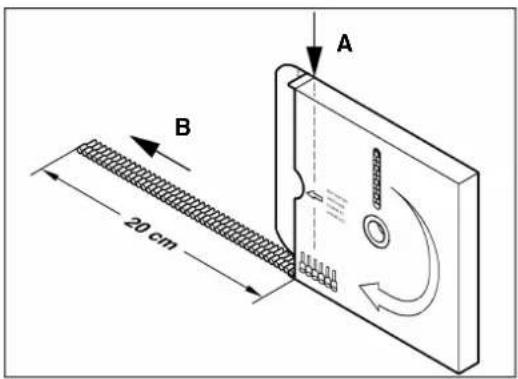

Åpne emballasje til bånd-endehylsene

• Riv av fliken på kanten (A).
- Trekk ut båndet ca. 20 cm (B).

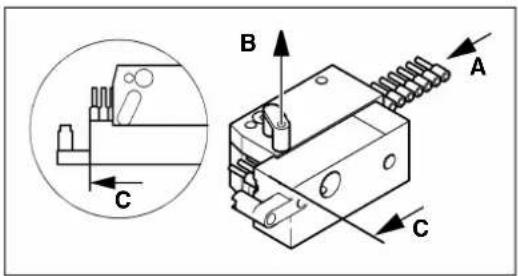

Forberede endehylse-innføring

OBS: Før inn endehylsene nøyaktig i tråd med forskriftene, da det ellers er fare for feilkrympinger. Vær oppmerksom på fargekoden til endehylse-innføringen.

• Velg en endehylse-innføring med passende tverrsnitt.
• Før endehylsene inn i føringen fra siden og helt til anslag (A).
• Trekk stiften (B) oppover.
• Skyv endehylsene videre opp til markeringen (C).
• Forsikre deg om at stiften har gått ordentlig i lås.

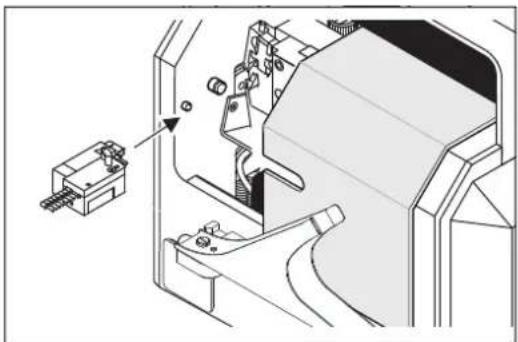

Montere endehylse-innføring

- Skyv beskyttelseshetten tilbake.

- Før endehylse-innføringen inn i CF 3000 fra siden. Plugg endehylse-innføringen inn fra siden og sett den på mottaksbolten på frontplaten.

- Endehylse-innføringen skal sitte direkte på husets vegg. Forsikre deg om at endehylse-innføringen har gått ordentlig i lås.

- Vend dispenserens holder slik at den står rettvinklet ift. CF 3000.

- Sett endehylsenes dispenser inn i holderen.

! OBS: Pass på at endehylsebåndet kan løpe uhindret.

Montere bearbeidingsinnsats

! OBS: Ta hensyn til bearbeidingsinnsatsens fargekoding.

- Skyv bearbeidingsinnsatsen inn i den dertil tiltenkte foringen fra siden (A).

- Før sikringsbolten inn i bearbeidingsinnsatsens boring helt til anslag (B).

! OBS: CF 3000 kommer i to varianter for 230 V og 120 V. Vær oppmerksom på riktig nettilkobling (se typeskiltet).

⇒ CF 3000 er nå driftsklar.

3.2 Avisolere og krympe

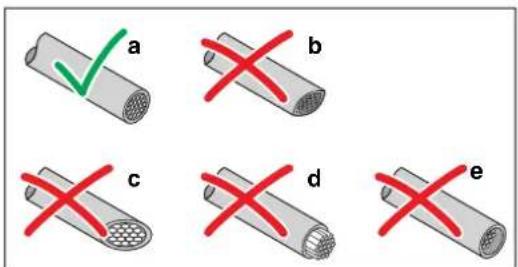

a b

a b c d e

- Forut for bearbeidingen må du rette opp lederen slik at den er tilnærmet rett. a) Bøyning i orden, maks. 2 til 3 mm over en lengde på 6 mm b) For stor bøyning

Tilskjæring av ledere

- Lederne skal kuttes rent og rett, f.eks. med kabelkutter CUTFOX 12 (artikkelnr. 1212128) fra Phoenix Contact. a) riktig kutt b) kutteflate klemt c) kutteflate skjev d) trådene er lengre enn isolasjonen e) trådene er kortere enn isolasjonen

Avisolere og krympe

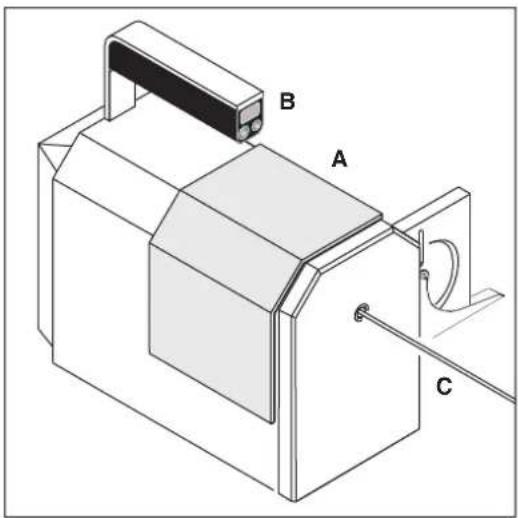

- Lukk beskyttelseshetten (A). - Avles telleren (B) og still den tilbake til 0. - Slå på CF 3000 med strømbryteren. - Skyv lederen (C) rett inn i innføringstrakten og helt til anslag. Avisolerings- og krympeprosedyren starter automatisk. - Når CF 3000 har stanset, trekker du lederen ut i en rett linje.

Ved driftsfeil eller feil avisolering, se Side 16.

Sette ut av drift

Hvis lederens isolasjon fjernes ufullstendig, kontroller først tverrsnittsinformasjonen og avisoleringsknivene (se Side 18)

Hvis feilmønsteret vedvarer til tross for løsningen beskrevet ovenfor, bruk justerbare aviso- leringskniver.

Bestillingsinformasjonen til den justerbare avisoleringskniven finner du i vedlegget (se Side 22).

- Bearbeidingsinnsats med justerbar kniv: CF 3000 BBE-AME...

- Justerbar avisoleringskniv: CF 3000 AB...

A B

A B

X Y ≤ +0,5 mm

Åpne beskyttelseshette

ADVARSEL: Fare for personskader Slå CF 3000 av med strømbryteren (A). Trekk ut nettpluggen (B).

• Skyv beskyttelseshetten tilbake.

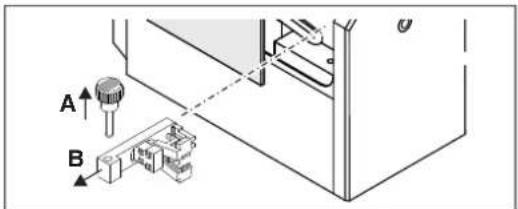

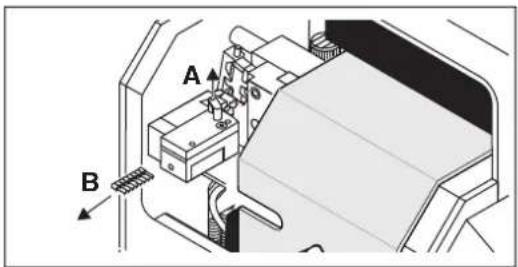

Demontere bearbeidingsinnsats

• Fjern sikringsbolten (A).

- Trekk bearbeidingsinnsatsen ut fra siden (B).

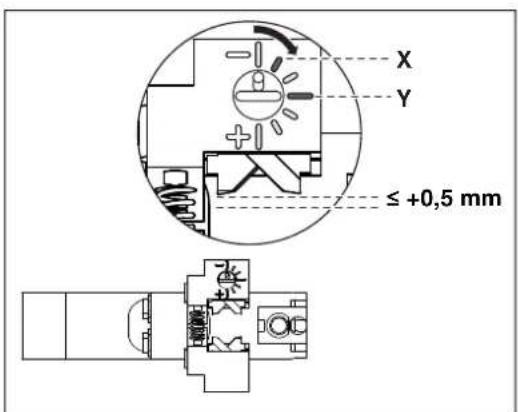

Stille inn skjæredybde

- Still inn skjæredybden. Juster kun skjæredybden i små trinn.

- Med klokken (+): kutt blir dypere

- Mot klokken (-): mindre skjæredybde

De justerbare avisoleringsknivene har en standardposisjon som matcher skjæredybden til de ikke-justerbare knivene.

-X: Startposisjon for 0,5 til 2,5 mm², avisoleringskniv CF 3000 AB 0,5 til CF 3000 AB 2,5

- Y: Startposisjon for 0,25 mm ^2 , avisoleringskniv CF 3000 AB 0,25

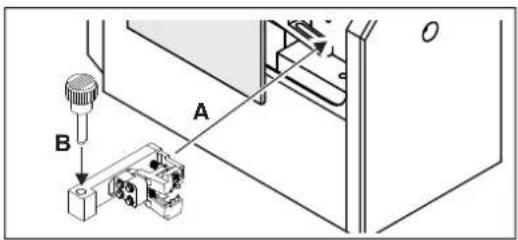

Montere justerbar bearbeidingsinnsats

- Skyv bearbeidingsinnsatsen inn i den dertil tiltenkte føringen fra siden (A).

- Før sikringsbolten inn i bearbeidingsinnsatsens boring helt til anslag (B).

A B

Cε B A

• Klargjør lederen (se Side 12)

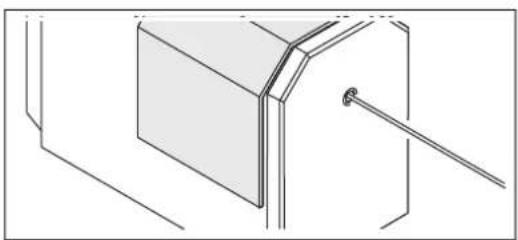

• Skyv lederen rett inn i innføringstrakten og helt til anslag.
• Etter å ha startet avisoleringsprosessen, trekk lett i lederen til lederen frigjøres.

Kontroller resultatet av avisoleringen

• Kontroller resultatet av avisoleringen. Juster om nødvendig skjæredybden på nytt.
  Knivene må kutte isoleringen rent, men la det være igjen en liten sikkerhetsavstand til lederen. Knivene må ikke skjære inn i kobbertråden.
  Snittet skal stoppe 0,1 til 0,2 mm fra kobberlederen.
  • Juster CF 3000 igjen (se Side 10).

Kniven skjærer for dypt inn i lederen. Det kan skade knivene.

Kniven skjærer for lite inn i isoleringen.

3.4 Stell

3.4.1 Daglig rengjøring

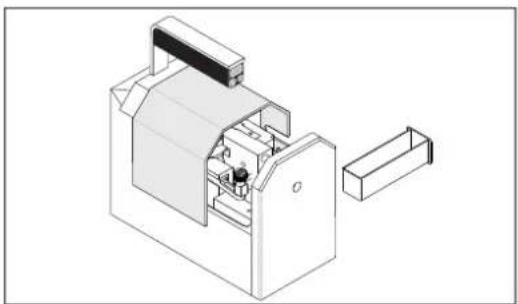

Åpne beskyttelseshette

• Skyv beskyttelseshetten tilbake.

Rengjør CF 3000 daglig

• Tøm beholderen for isolasjonsrester daglig.
• Kontroller om det ligger isolasjonsrester i det innvendige rommet til CF 3000, og fjern dem.
• Sett inn beholderen.
  • Lukk beskyttelseshetten.

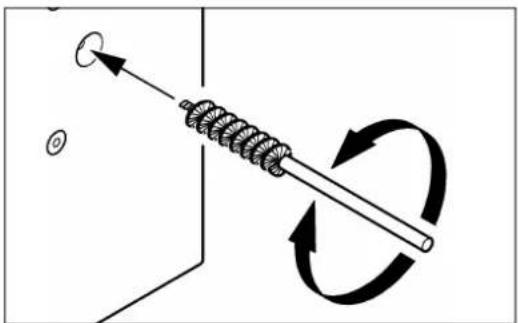

3.4.2 Rengjøre innføringstrakten

Rengjøre innføringstrakten

OBS:

- Hvis innføringstrakten er tilsmusset, rengjøres den med en børste (del av leveransen).

4 Utbedre feil

4.1 Vedlikeholdsposisjon

Når krympingen ikke kunne gjennomføres helt, kjører kontrolleren automatisk til vedlike-holdsposisjonen. Når CF 3000 gjennomfører krympesyklusen helt til sluttposisjonen til tross for en feilaktig krymping, må CF 3000 kjøres til vedlikeholdsposisjonen. For å gjøre dette, trykk på retur-knappen.

4.2 Feilbilder

Tabell 4-1 Feilbilder

Feil Tiltak Feilbilde num-		mer	Se
Lederen kan ikke bli ført inn Trykk på retur-tasten Feilbilde 1 Side 17
Krympeprosedyren avsluttes ikke Fjern lederen Feilbilde 2 Side 17
Leder klemmer i CF 3000	Fjern lederen	Feilbilde 2	Side 17
Lederens isolasjon blir ikke fjernet fullstendig Sjekk tverrsnittsopplysningeneKontroller avisoleringskniven		Feilbilde 3 Side 18

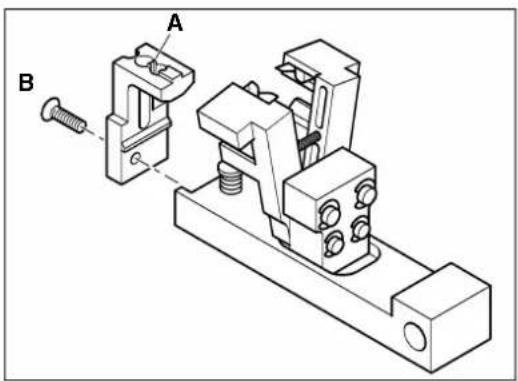

Endehylse skilles ikke fra båndet	Kontroller locatorens skillekniv	Feilbilde 4	Side 18
CF 3000 fungerer ikke når strømbryteren slås på	Kontroller nettilkobling/sikringer	Feilbilde 5	Side 19
CF 3000 jobber for sakte	Kontroller trafosikringen	Feilbilde 6	Side 19
Defekte sentreringsgafler	Skifte ut sentreringsgaflene	Feilbilde 7	Side 20

4.3 Feilbilde 1

Lederen kan ikke bli ført inn

- Trykk på retur-tasten for å komme til startposisjonen.

4.4 Feilbilde 2

Krympeprosedyren avsluttes ikke, eller lederen klemmer i CF 3000

- Når lederen klemmer i CF 3000, trykker du på retur-tasten. CF 3000 kjører til vedlikeholdsposisjonen.

A B

Åpne beskyttelseshette

ADVARSEL: Fare for personskader

Slå CF 3000 av med strømbryteren (A). Trekk ut nettpluggen (B).

• Skyv beskyttelseshetten tilbake.

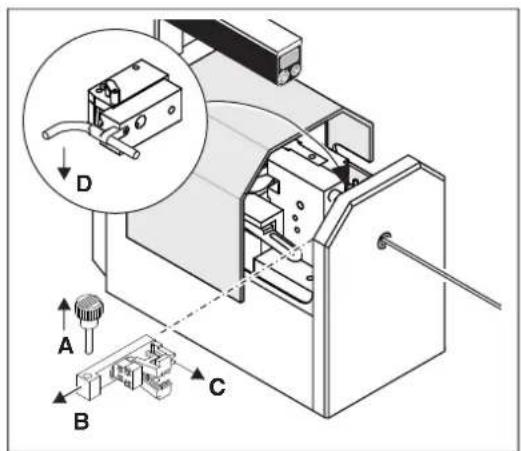

Montere ut bearbeidingsinnsatsen og ta ut lederen

- Fjern sikringsbolten (A). Trekk bearbeidingsinnsatsen ut fra siden (B).

• Fjern endehylsen (C).

- Bøy lederen til siden (D).

- Trekk stiften oppover. Trekk endehylsene ut.

- Trykk på retur-tasten for å komme til startposisjonen.

- Trekk lederen ut.

Juster CF 3000 igjen (se Side 10).

4.5 Feilbilde 3

Lederens isolasjon blir ikke fjernet fullstendig

Sjekk tverrsnittsopplysningene

• Hvis lederens avisolering ikke blir fullstendig fjernet, kontroller tverrsnittopplysningene.
  Lederens tverrsnitt må stemme overens med tverrsnittopplysningen for bearbeidingsinnsats og endehylse-innføring.
• Tilpass innsatsen til det valgte ledertverrsnittet (se Side 10).

A B

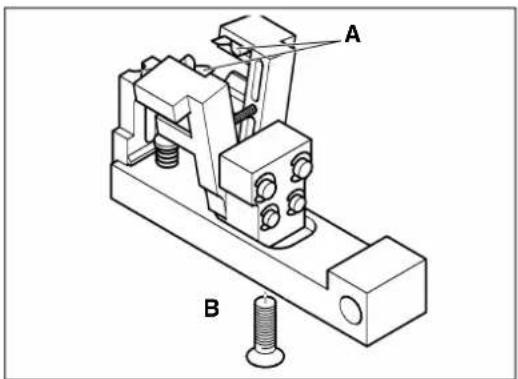

Skifte ut avisoleringskniv

• Sjekk om avisoleringsknivene (A) er skadet.
• Hvis bearbeidingsinnsatsens avisoleringskniver er nedslitte eller skadde, må de erstattes (bestillingsinformasjon, se Side 21).
• Løsne unbrakoskruen (B). Skifte ut avisoleringskniven. Trekk skruen til igjen.

Hvis feilmønsteret vedvarer til tross for løsningen beskrevet ovenfor, bruk justerbare kniver (se Side 13).

4.6 Feilbilde 4

Dersom skillekniven (A) er skadet eller brukket, blir ikke endehylsen skilt fra bändet.

• Demonter bearbeidingsinnsatsen (se Side 10).
- Kontroller skillekniven (A). Hvis skillekniven er defekt, demonter locatoren.
• Løsne stjernesporskruen (B).
• Demonter locatoren.
- Monter en ny locator som samsvarer med det gjeldende tverrsnittet (bestillingsinformasjon, se Side 21).
- Trekk til stjernesporskruen.

4.7 Feilbilde 5

- Forsikre deg om at tilkoblingene mellom CF 3000 og stikkontakten er opprettet korrekt.

A B

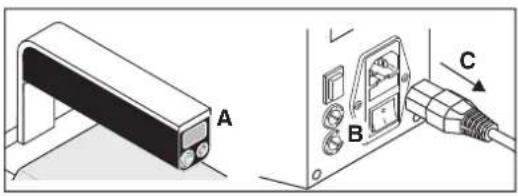

Trekke ut nettpluggen

ADVARSEL: Fare for personskader

Slå CF 3000 av med strømbryteren (A). Trekk ut nettpluggen (B).

• Monter ut bearbeidingsinnsatsen og endehylse-innføringen (se Side 13).
• For å fjerne de to sentreringsgaflene, løsne de respektive unbrakoskruene (A).
• Ta ut den nedre sentreringsgaffelen. For å gjøre dette, press den øvre krympeinnsatsen et par millimeter ned.
• Trykk slangeklemmen (B) nedover. Trekk slangen ut. Fjern den øvre sentreringsgaffelen.
• Bytt ut defekte sentreringsgafler med nye (bestillingsinformasjon, se Side 21).

OBS:

A 1 Tekniske spesifikasjoner

Tekniske spesifikasjoner
Nettilkobling
CF 3000-2,5	230 V / 50 Hz
CF 3000-2,5 120 V	120 V / 60 Hz
Inngangseffekt 80 VA
Takttid 1,2 s
Arbeidsområde	0,5 mm^2 2,5 mm^2 Med monteringssett (CF 3000-TOLKING 0,25) 0,25 mm^2 og 0,34 mm^2
Endehylser Båndmaterialeutførelse iht. DIN 46228-4
Lederlengde minst 49 mm
Avisoleringslengde 8 mm
Pressform Trapesformet iht. DIN VDE 0660-100
Driftstemperatur	+15 ^ +35 ^
Støyverdier	70 dB (A)
Mål (bredde x høyde x lengde)	320 mm x 300 mm x 165 mm
Vekt	12 kg

A 2 Bestillingsinformasjon

A 2.1 Avisolerings- og krympeautomat

Beskrivelse	Type	Artikkelnr.
Avisolerings- og krympeautomat, 230 V-utførelse for isolerte endehylser som båndmateriale iht. DIN 46228-4 for tverrsnittsområde 0,5 mm^2 ... 2,5 mm^2	CF 3000-2,5	1205477
Avisolerings- og krympeautomat, 120 V-utførelse for isolerte endehylser som båndmateriale iht. DIN 46228-4 for tverrsnittsområde 0,5 mm^2 ... 2,5 mm^2	CF 3000-2,5 120 V	1205516
Omstillingssettfor CF 3000, 0,25 mm^2 og 0,34 mm^2 , komplett	CF 3000-TOOLKIT 0,25	1212376

A 3 Bånd-endehylser

Beskrivelse Betegnelse Artikkelnr. Stk./			rolle
Bånd-endehylser med plasthylse
0,25 mm ^2 , blå Al 0,25-8 BU-B 3240250 1000
0,25 mm ^2 , gul Al 0,25-8 YE-B 3240251 1000
0,34 mm ^2 , turkis Al 0,34-8 TQ-B 3240249 1000
0,5 mm ^2 , hvit Al 0,5-8 WH-B	1	3201369 1000
0,5 mm ^2 , oransje Al 0,5-8 OG-B 3201563 1000
0,75 mm ^2 , grå Al 0,75-8 GY-B	1	3201372 1000
0,75 mm ^2 , blå Al 0,75-8 BU-B 3201547 1000
0,75 mm ^2 , hvit	Al 0,75-8 WH-B	3201576 1000
1 mm ^2 , rød	Al 1-8 RD-B ^1	3201385 1000
1 mm ^2 , gul	Al 1-8 YE-B	3201589 1000
1,5 mm ^2 , svart	Al 1,5-8 BK-B ^1	3201398 1000
1,5 mm ^2 , rød	Al 1,5-8 RD-B	3201592 1000
2,5 mm ^2 , blå	Al 2,5-8 BU-B ^1	3201408 500
2,5 mm ^2 , grå	Al 2,5-8 GY-B	3201550	500

1 Fargespekter iht. DIN 46228-4

A 4 Reservedeler

Del		Tverrsnitt	Betegnelse	Artikkelnr.
Bearbeidingsinn-sats		0,5 mm^2	CF 3000 BBE 0,5	1205752
		0,75 mm^2	CF 3000 BBE 0,75	1205765
		1,0 mm^2	CF 3000 BBE 1,0	1205778
		1,5 mm^2	CF 3000 BBE 1,5	1205781
		2,5 mm^2	CF 3000 BBE 2,5	1205794
Bearbeidingsinn-sats med justerbarkniv		0,25 mm^2	CF 3000 BBE-AME 0,25	1207514
		0,5 mm^2	CF 3000 BBE-AME 0,5	1207488
		0,75 mm^2	CF 3000 BBE-AME 0,75	1207475
		1,0 mm^2	CF 3000 BBE-AME 1,0	1207491
		1,5 mm^2	CF 3000 BBE-AME 1,5	1207501
		2,5 mm^2	CF 3000 BBE-AME 2,5	1207527
Locator		0,25 mm^2	CF 3000 LOC 0,25	1212377
Del av bearbeidingsinnsat-sen CF 3000 BBE...		0,5 mm^2	CF 3000 LOC 0,5	1205639
		0,75 mm^2	CF 3000 LOC 0,75	1205642
		1,0 mm^2	CF 3000 LOC 1,0	1205655
		1,5 mm^2	CF 3000 LOC 1,5	1205668
		2,5 mm^2	CF 3000 LOC 2,5	1205671
Del		Tverrsnitt	Betegnelse	ArtikkeInr.
Avisoleringskniv		0,5 mm2	CF 3000 AM 0,5	1205587
Del av bearbeidingsinn-satsen CF 3000 BBE...		0,75 mm2	CF 3000 AM 0,75	1205590
		1,0 mm2	CF 3000 AM 1,0	1205600
		1,5 mm2	CF 3000 AM 1,5	1205613
		2,5 mm2	CF 3000 AM 2,5	1205626
Justerbar avisole-ringskniv		0,25 mm2	CF 3000 AB 0,25	1207886
Del av bearbeidingsinn-satsen		0,5 mm2	CF 3000 AB 0,5	1207899
		0,75 mm2	CF 3000 AB 0,75	1207909
		1,0 mm2	CF 3000 AB 1,0	1207912
CF 3000 BBE-AME...		1,5 mm2	CF 3000 AB 1,5	1207925
		2,5 mm2	CF 3000 AB 2,5	1212380
Kontrollere ende-hylse-innføring		0,25 mm2	CF 3000 HZG 0,25	1212378
		0,5 mm2	CF 3000 HZG 0,5	1205684
		0,75 mm2	CF 3000 HZG 0,75	1205697
		1,0 mm2	CF 3000 HZG 1,0	1205707
		1,5 mm2	CF 3000 HZG 1,5	1205710
		2,5 mm2	CF 3000 HZG 2,5	1205723
Kabelføring		0,25 mm2	CF 3000 CG 0,25	1212379
Del av endehylse-innføringen		0,5 mm2	CF 3000 CG 0,5	1207721
CF 3000 HZG...		0,75 mm2	CF 3000 CG 0,75	1207734
		1,0 mm2	CF 3000 CG 1,0	1207747
		1,5 mm2	CF 3000 CG 1,5	1207750
		2,5 mm2	CF 3000 CG 2,5	1207763
Sikringsbolt - CF 3000 SBO 1205804
∅vre sentreringsgaffel 0,5 mm2		... 2,5 mm2	CF 3000 ZENTRIERGABEL OBEN	3202740
		0,25 mm2 ... 0,75 mm2	CF 3000 CFT 0,25	1212391
Nedre sentreringsgaffel 0,5 mm2		... 2,5 mm2	CF 3000 ZENTRIERGABEL UNTEN	3202753
		0,25 mm2 ... 0,75 mm2	CF 3000 CFB 0,25	1212392
Krympestempel 0,5 mm2		... 2,5 mm2	CF 3000 CRIMPSTEMPEL	3202782
		0,25 mm2 ... 0,75 mm2	CF 3000 CDM 0,25	1212390
Krympeinnsats 0,5 mm2		... 2,5 mm2	CF 3000 CRIMPGESENK	3202779
		0,25 mm2 ... 0,75 mm2	CF 3000 CDF 0,25	1212389
Nettsikring
for CF 3000-2,5		0,63 A/T/250 V	CF 3000 SI 0,63A/T/250V	1205736
for CF 3000-2,5 120 V		1,25 A/T/120 V	CF 3000 SI 1,25A/T/120V	1208940
Trafosikring		4,0 A/T/250 V	CF 3000 SI 4,0A/T/250V	1205749
Trafosikring sekundær med finsikringer

A 5 EU-samsvarserklæring

EU-samsvarserklæring

nr. 000549349_02_DoC_EU

Produsent: Phoenix Contact GmbH & Co. KG

Ansvaret for utstedelse av denne samsvarserklæringen ligger utelukkende hos produsenten. Produktene som nevnes i denne erklæringen, oppfyller de relevante kravene i følgende forskrifter om harmonisering:

2006/42/EF

Maskindirektiv

Begrensning av bruk av visse farlige stoffer

Følgende gjeldende standarder har blitt brukt til samsvarsvurderingen:

EN 60204-1:2018 EN 61000-3-3:2013 + A1:2019

EN IEC 55014-1:2021 EN IEC 55014-2:2021

EN IEC 61000-3-2:2019 EN IEC 63000:2018

EN ISO 12100:2010 EN ISO 13854:2019

EN ISO 13857:2019

A 6 UK-samsvarserklæring

Generelle bruksbetingelser for teknisk dokumentasjon

Phoenix Contact forbeholder seg retten til når som helst og uten foregående meddelelse å endre, korrigere og/eller forbedre den tekniske dokumentasjonen og produktene som er beskrevet i denne tekniske dokumentasjonen, så sant dette er forsvarlig overfor brukeren. Dette gjelder likeledes for endringer som tjener den teknologiske utviklingen.

Phoenix Contact er ikke forpliktet til å informere kunden som har mottatt teknisk dokumentasjon (spesielt brukerdokumentasjon) om eventuelle endringer av produktene og/eller den tekniske dokumentasjonen. Du er selv ansvarlig for å kontrollere produktenes egnethet og bruksformål i den konkrete brukssituasjonen, særlig med tanke på å overholde gjeldende standarder, lover og forskrifter. All informasjon i den tekniske dokumentasjonen formidles uten noen form for uttrykkelig, implisitt eller stilltiende garanti.

Ellers gjelder kun bestemmelsene i de aktuelle Generelle forretningsbetingelsene for Phoenix Contact, spesielt når det gjelder eventuelt mangelsansvar.

Denne håndboken, inkludert alle illustrasjoner, er opphavsrettslig beskyttet. Enhver endring av innholdet eller publisering av utdrag er ikke tillatt.

Phoenix Contact forbeholder seg retten til å søke om immaterielle rettigheter for produktidentifikasjonene for Phoenix Contact-produktene som er brukt her. Søknad om immaterielle rettigheter for disse fra tredjeparts side er forbudt.

Andre produktidentifikasjoner kan være rettslig beskyttet også når dette ikke er angitt.

Nasjonale representanter

Hvis det oppstår problemer som du ikke kan løse ved hjelp av denne dokumentasjonen, kan du henvende deg til en nasjonal representant. Adressen finner du under phoenixcontact.com.

Utgiver Phoenix Contact GmbH & Co. KG,

- Medurs (+): snittet blir djupare

Daglig rengöring av CF 3000
