KÄYTTÖOHJE CF 3000-2 5 Phoenix Contact

FI Alkuperäinen käyttöohje

Alkuperäinen käyttöohje

Kuorinta- ja puristusautomaatti nauhatavarana saatavia eristettyjä pääteholkkeja varten

UM FI CF 3000-2,5, tarkistettu versio 03

2023-10-06

Tämä opas koskee tuotteita:

Nimitys alkaen sarjanumerosta Tuotenumero

CF 3000-2,5 193717 1205477

CF 3000-2,5 120 V 193717 1205516

Sisällysluettelo

1 Turvallisuutesi vuoksi ....5

1.1 Varoitusten merkinnät....5
1.2 Käyttäjien pätevyys....5
1.3 Käyttöalue 6
1.4 Turvallisuusohjeet....6
1.5 Sijoituspaikkaa koskevat vaatimukset 7
1.6 Hävittäminen 7

2 CF 3000 -laitteen kuvaus ....8

2.1 Toimitussisältö....8
2.2 Käyttöelementtien yleiskatsaus 9

3 CF 3000 - asettelu ja käyttäminen ....10

3.1 CF 3000 - laitteen asettelu.... 10
3.2 Kuorinta ja puristus....12
3.3 Säädettävät terät 13
3.4 Hoito....15

4 Häiriöiden poistaminen 16

4.1 Huoltoasento 16
4.2 Häiriökuvat 16
4.3 Häiriökuva 1....17
4.4 Häiriökuva 2....17
4.5 Häiriökuva 3....18
4.6 Häiriökuva 4....18
4.7 Häiriökuva 5....19
4.8 Häiriökuva 6....19
4.9 Häiriökuva 7....20

A Liite....21

A 1 Tekniset tiedot....21
A 2 Tilaustiedot....21
A 3 Pääteholkit nauhatavarana 22
A 4 Varaosat....22
A 5 EU-vaatimustenmukaisuusvakuutus....24
A 6 UK-vaatimustenmukaisuusvakuutus....25

1 Turvallisuutesi vuoksi

Lue tämä käsikirja huolellisesti ja säilytä se myöhempää käyttöä varten.

1.1 Varoitusten merkinnät

Tämä merkki ilmoittaa vaaroista, jotka voivat johtaa henkilövahinkoihin.

Käsikirjassa käytetään kolmea huomiosanaa, jotka ilmaisevat mahdollisen loukkaantumisen vakavuuden.

VAARA

Viittaus vaaraan, johon liittyy suuri riski. Jos vaaran syntymistä ei ehkäistä, seurauksena on kuolema tai vakava loukkaantuminen.

VAROITUS

Viittaus vaaraan, johon liittyy kohtalainen riski. Jos vaaran syntymistä ei ehkäistä, seurauksena voi olla kuolema tai vakava loukkaantuminen.

HUOMIO

Viittaa vaaraan, johon liittyy vähäinen riski. Jos vaaran syntymistä ei ehkäistä, seurauksena voi olla lievä tai kohtalaisen vakava loukkaantuminen.

Tämä merkki ja huomiosana VARO varoittavat toimenpiteistä, jotka voivat johtaa esinevahinkoihin tai toimintahäiriöihin.

Tästä löydät lisätietoja tai lisätietolähteitä.

1.2 Käyttäjien pätevyys

Tämä käsikirja on tarkoitettu henkilöille, jotka tuntevat sähkölaitteiden turvallisen käsittelyn edellyttämät toimintatavat. Henkilöiden tulee pystyä tunnistamaan mahdolliset vaaratekijät.

CF 3000 -laitteen saavat ottaa käyttöön ja sitä saavat käyttää ja kunnostaa vain henkilöt, joilla on vastaava pätevyys ja jotka tarkoin noudattavat tämän käyttöoppaan ohjeita.

Hyväksytyt käyttäjät

CF 3000 - laitteen parissa saavat työskennellä vain tähän valtuutetut ja perehdytetyt käyttäjät.

Toiminnanharjoittajan pitää antaa käyttöopas käyttöhenkilöstön käyttöön ja varmistaa, että henkilöstö on lukenut oppaan ja ymmärtänyt sisällön.

1.3 Käyttöalue

CF 3000 on tarkoitettu ainoastaan johdinten kuorinta- ja puristustöihin.

CF 3000 kuorii täysautomaattisesti standardin DIN VDE 0295 mukaisten luokkien 2, 5 ja 6 joustavat johtimet. Sen jälkeen se puristaa johtimiin nauhatavarana saatavat eristetyt pääteholkit.

Laite työstää standardin DIN 46228-4 mukaisia pääteholkkeja johtimiin, joiden poikkipinta on 0,5 mm² ... 2,5 mm² ja kuorintapituus 8 mm.

Lisävarustesarjan avulla laite voi työstää myös poikkipintojen 0,25 mm² ja 0,34 mm² pääte-holkkeja kuorintapituuden ollessa 8 mm.

Käytä ainoastaan Phoenix Contact -pääteholkkeja ja -alkuperäisvaraosia (tilaustiedot: ks. sivu 21).

CF 3000 - laitteen syöttösuppilion saa syöttää vain käsiteltäväksi tarkoitettuja PVC-eristettyjä johtimia, ei koskaan massiivisia metalliosia tms.

CF 3000 -laitteeseen ei turvallisuussyistä saa tehdä omavaltaisia, varustuksen muuttamista laajempia muutoksia. CF 3000 -laitetta vain sen ollessa turvallisuusteknisesti moitteetto-massa kunnossa.

1.4 Turvallisuusohjeet

Laitteeseen on asennettu suojakupu turvallisuutesi takia. Älä koskaan muuta tai poista suo- jakupua tai yritä estää sen toimintaa joillain rakenteilla. CF 3000 -laitetta saa käyttää vain, kun suojakupu on kiinni.

Irrota laitteen verkkopistoke ennen poikkipinnan muutosta ja huoltotöitä. Irrota verkkopistoke ennen töitä, joiden aikana suojakupu avataan.

Kytke CF 3000 pois päältä sekä työ- että käyttötaukojen ajaksi.

Kun poistat suojakuvun, CF 3000 kytkeytyy turvallisuussyistä automaattisesti pois päältä.

Varmista, ettei kotelo sisällä ole vieraita esineitä.

Koteloa ei saa avata.

1.5 Sijoituspaikkaa koskevat vaatimukset

Sijoituspaikan tulee olla tasainen ja vaakasuora.

Vältä kosteita ja pölyisiä paikkoja käytön ja varastoinnin aikana. Vältä lisäksi erittäin kuumia, suoralle auringonpaisteelle altistuvia tai kylmiä paikkoja (käyttölämpötila-alue: 15 °C ... 35 °C).

Jos sijoituspaikkaa muutetaan kylmästä lämpimään, laitteeseen saattaa muodostua kondenssivettä. Avaa suojakupu ennen CF 3000 -laitteen käyttöä, jotta kondenssivesi pääsee haihtumaan.

Älä läikytä nesteitä CF 3000 -laitteen päälle.

Älä altista CF 3000 -laitetta voimakkaille tärähdyksille ja iskuille.

1.6 Hävittäminen

Ylivivattu roskakori tarkoittaa, että tuote on lajiteltava erilleen muusta jätteestä ja hävitettävä erikseen. Phoenix Contact tai asiakaspalvelukumppanimme ottaa tuotteen vastaan maksutta. Tietoja tarjoamistamme hävitysmahdollisuuksista on verkkosivustollamme phoenixcontact.com.

2 CF 3000 -laitteen kuvaus

2.1 Toimitussisältö

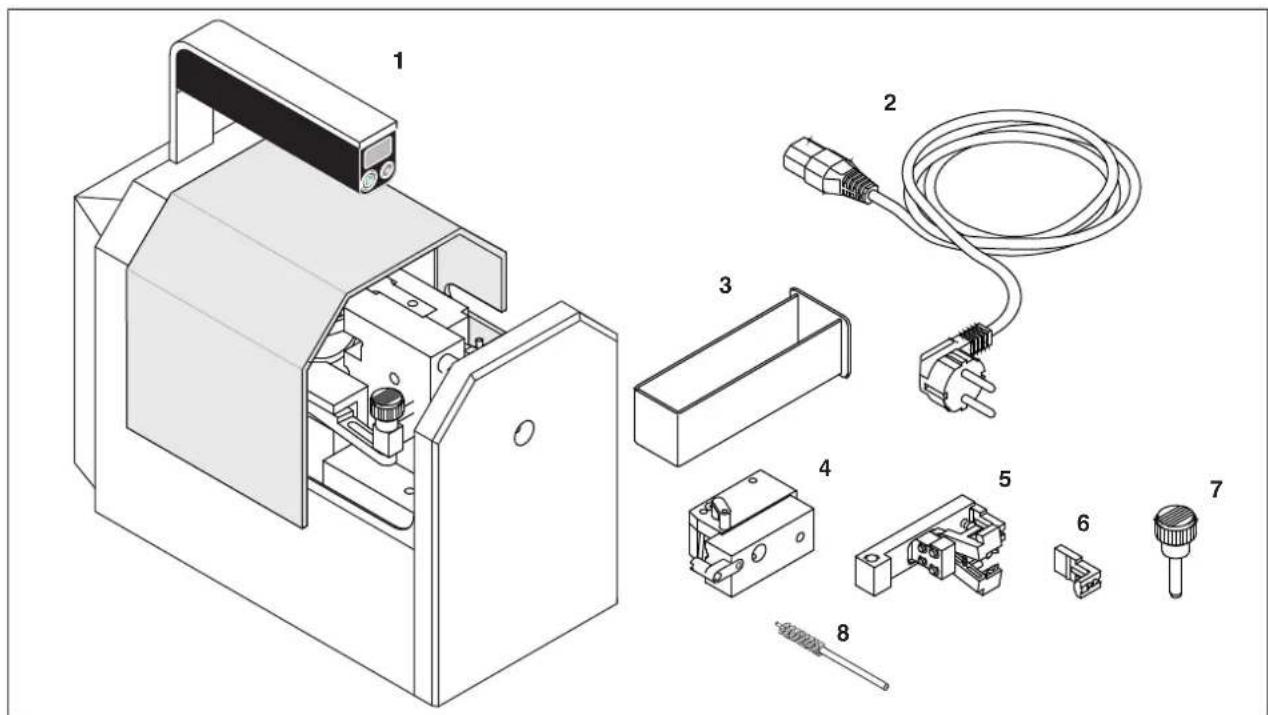

Kuva 2-1 Toimitussisältö

1 Peruslaite, CF 3000
2 Verkkojohto, eri johdot malleja CF 3000-2,5 ja CF 3000-2,5 120V varten
3 Säiliö eristejätteille
4 Pääteholkkien syöttölaite, koon 0,5 mm² ... 2,5 mm² pääteholkeille (5 kpl) sekä yksi varalla oleva pääteholkkien syöttölaite ja yksi kaapelinohjain jokaiselle poikkipinnalle (ei kuvaa)
5 Työstöosa, poikkipinnoille 0,5 mm² ... 2,5 mm² (5 kpl)
6 Varakohdistin jokaiselle työstöosalle (5 kpl)
7 Varmistintappi ∅ 6 mm
8 Harja

Pääteholkkien syöttölaitteella ja työstöosalla on sama värikoodi kuin pääteholkeilla (DIN-värisarjan mukaisesti). Osat toimitetaan salkussa. Salkussa on lisäksi pieni harja (ks. sivu 15).

Tilattavissa on varustussarja poikkipinnoille 0,25 mm² ja 0,34 mm² (tilaustiedot: ks. sivu 21).

2.2 Käyttöelementtien yleiskatsaus

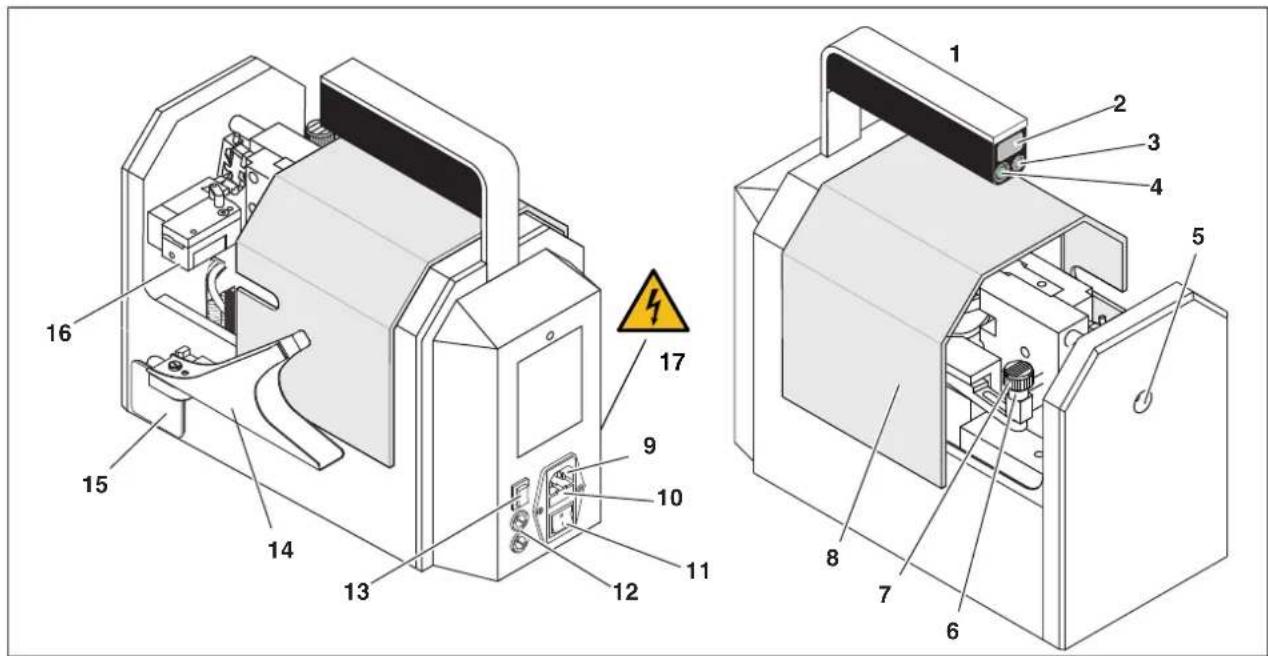

Kuva 2-2 Käyttöelementit

1 Kantokahva
2 Laskuri, näyttää työstettyjen pääteholkkien määrän ja nollautuu, kun laite kytketään pois päältä
3 Nollauspainike, nollaa laskurin
4 Päällä-merkkivalo, palaa, kun laitteen virransyöttö on kytketty päälle
5 Syöttösuppilo johtimen syöttämiseksi CF 3000 -laitteeseen
6 Työstöosa, asemoi pääteholkin ja eristää kaapelin
7 Varmistintappi, lukitsee työstöosan paikalleen
8 Suojakupu, CF 3000 toimii vain, kun suojakupu on täysin kiinni
9 Verkkoliitäntä laitteen verkkojohtoa varten

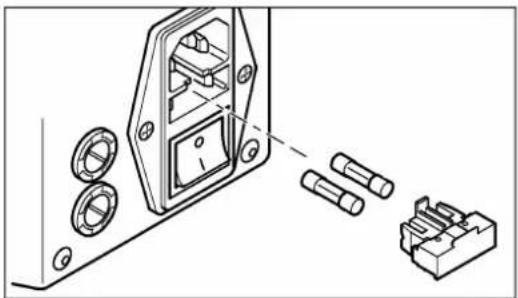

10 Verkkosulakkeet, laitteen verkkoliitäntään integroidut hienosulakkeet
11 Virtakytkin, kytkee laitteen CF 3000 virransyötön päälle tai pois päältä

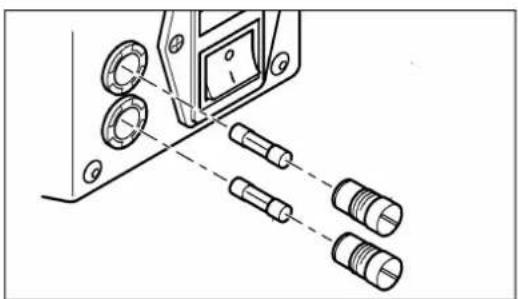

12 Muuntajan sulake, laitteen toisiopuolen suojaus
13 Palautusnäppäin, jolla laite siirretään huoltoasentoon (ks. sivu 16)
14 Pidike holkkipakkaukselle
15 Säiliö, kerää eristejätteet
16 Pääteholkkien syöttölaite, asemoi pääteholkit
17 Turvamerkki, varoitus vaarallisesta kosketusjännitteestä kotelon irrottamisen jälkeen. Älä koskaan avaa laitteen koteloa. Tätä turvamerkkää ei saa poistaa, vaurioittaa tai peittää.

3 CF 3000 - asettelu ja käyttäminen

Noudata ohjeita "Sijoituspaikkaa koskevat vaatimukset" (katso sivu 7).

3.1 CF 3000 - laitteen asettelu

Voit muuntaa CF 3000 -laitteen sopivaksi poikkipintojen 0,5 mm ^2 , 0,75 mm ^2 , 1,0 mm ^2 , 1,5 mm ^2 ja 2,5 mm ^2 työstöä varten.

Jokaisessa työstöosassa, pääteholkkien syöttölaitteessa ja pääteholkkinauhassa on kyseistä poikkipintaa vastaava värimerkintä (standardin DIN 46288-4 värisarjan mukaisesti)

A B

Suojakuvun avaaminen

VAROITUS: Loukkaantumisvaara

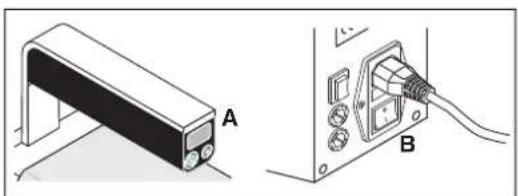

Kytke CF 3000 virtakytkimellä (A) pois päältä. Irrota verkkopistoke (B).

- Työnnä suojakupu taakse.

A B 20 cm

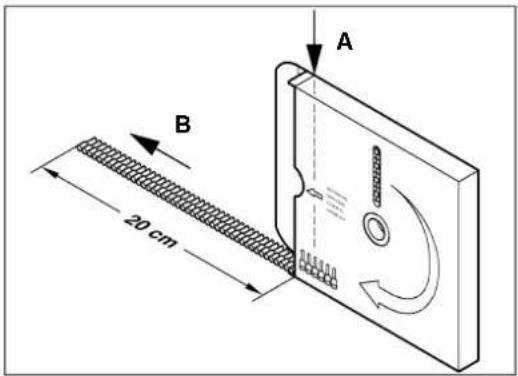

Pääteholkkipakkauksen avaaminen

• Revi kieleke irti reunaa (A) pitkin.
• Vedä nauhaa ulos noin 20 cm (B).

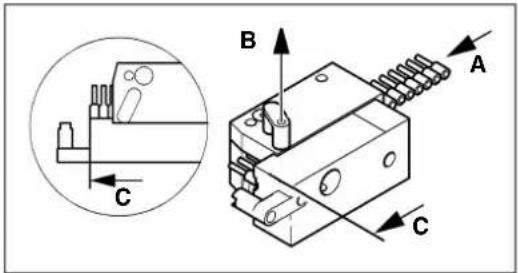

Pääteholkkien syöttölaitteen valmistelu

VARO: Syötä pääteholkit laitteeseen tarkasti ohjeita noudattaen, koska muuten puristamisessa voi ilmetä häiriöitä. Huomioi pääteholkkien syöttölaitteen värikoodaus.

• Valitse poikkipinnalle sopiva pääteholkkien syöttölaite.
• Työnnä pääteholkit sivuttain ohjaimeen vasteeseen saakka (A).
  • Vedä tappia ylöspäin (B).
• Työnnä päätyholkkeja edelleen merkintään (C) asti.
• Varmista, että tappi on lukittunut moitteettomasti paikalleen.

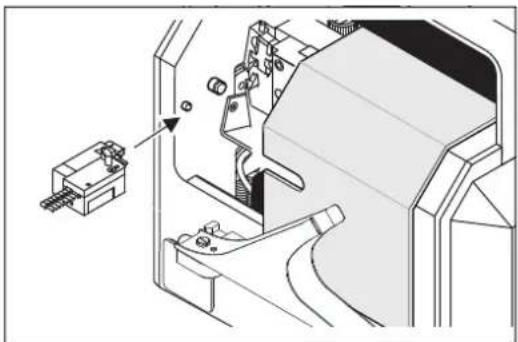

Pääteholkkien syöttölaitteen asentaminen

VARO: Työstöosa ei saa vielä olla asennettuna paikalleen.

• Työnnä suojakupu taakse.

- Työnnä pääteholkkien syöttölaite sivuttain CF 3000 -laitteeseen. Työnnä pääteholkkien syöttölaite etulevyssä oleviin kiinnityspultteihin.

- Pääteholkkien syöttölaitteen on oltava välittömästi kotelon seinämän vieressä. Varmista, että pääteholkkien syöttölaite on lukittunut oikein paikalleen.

- Käännä pääteholkkipakkauksen pidikettä niin, että se on suo-rassa kulmassa CF 3000 -laitteeseen nähden.

- Aseta pääteholkkipakkaus pidikkeeseen.

VARO: Varmista, että pääteholkkinauha pääsee liikkumaan esteettömästi.

Työstöosan asennus

VARO: Huomaa työstöosan värikoodaus.

- Työnnä työstöosa sivuttain sille tarkoitettuun ohjaimeen (A).

- Työnnä varmistintappi vasteeseen saakka työstöosan reikään (B).

- Sulje suojakupu.

Laitteen liittäminen verkkovirtaan

VARO: CF 3000 -laitteesta on kaksi versiota jännitteille 230 V ja 120 V. Tarkasta, että verkkojännite on oikea (ks. tyyppikilpi).

- Liitä verkkojohto. Kytke CF 3000 päälle.

→ CF 3000 on nyt käyttövalmis.

3.2 Kuorinta ja puristus

a b

a b c d e

B A C

- Johtimet on oikaistava ennen käsittelyä lähes suoraksi.

a) Hyväksyttävä taipuma 6 mm:n pituudella on enintään 2 – 3 mm

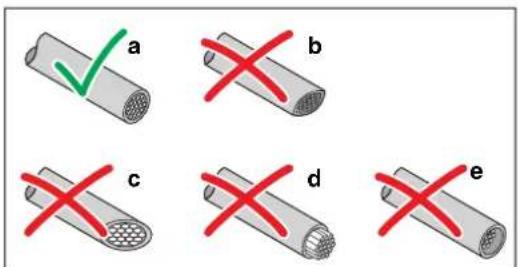

- Katkaise johtimet tasaisesti ja suorassa kulmassa esimerkiksi Phoenix Contact -kaapelileikkurilla CUTFOX 12 (tuotenumero 1212128).

a) Moitteeton leikkauspinta

b) Puristunut leikkauspinta

c) Viisto leikkauspinta

d) Johtimen säikeet ovat eristettä pidemmät

e) Johtimen säikeet ovat eristettä lyhyemmät

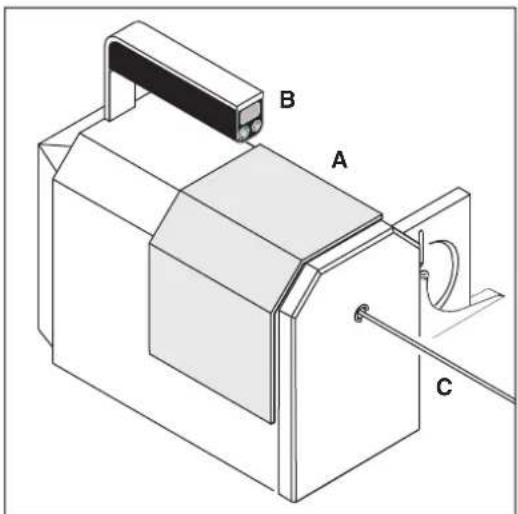

Kuorinta ja puristus

- Sulje suojakupu (A).

• Lue laskurin (B) lukema ja nollaa se.

- Kytke CF 3000 virtakytkimellä pois päältä.

- Työnnä johdin (C) suorassa syöttösuppilion vasteeseen saakka. Kuorinta ja puristus käynnistyy automaattisesti.

- Kun CF 3000 on pysähtynyt, vedä johdin suoraan ulos.

Toimintahäiriöiden tai puutteellisen kuorinnan esiintyessä, ks. sivu 16.

Käytöstä poistaminen

• Lue laskurin (A) lukema.

- Kytke CF 3000 virtakytkimellä (B) pois päältä.

3.3 Säädettävät terät

Jos johtimen eristys on poistettu puutteellisesti, tarkasta ensin poikkipinnan määrittely ja kuorintaterät (ks. sivu 18)

Jos virhe ei katoa edellä kuvatusta korjaustoimenpiteestä huolimatta, käytä säädettäviä kuorintateriä.

Säädettävien kuorintaterien tilaustiedot ovat liitteessä (ks. sivu 22).

- Työstöosa, jossa on säädettävä terä: CF 3000 BBE-AME...

- Säädettävä kuorintaterä: CF 3000 AB...

A B

Suojakuvun avaaminen

VAROITUS: Loukkaantumisvaara

Kytke CF 3000 virtakytkimellä (A) pois päältä. Irrota verkkopistoke (B).

- Työnnä suojakupu taakse.

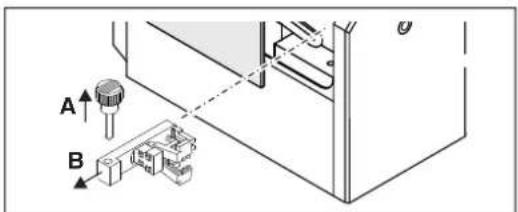

Työstöosan irrottaminen

- Irrota varmistintappi (A).

- Vedä työstöosa sivusuuntaan ulos (B).

X Y ≤ +0,5 mm

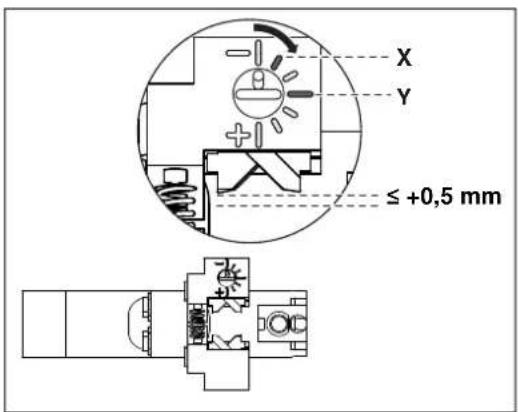

Leikkuusyvyyden asettaminen

• Aseta leikkuusyvyys. Säädä leikkuusyvyyttä vain vähän kerrallaan.
• Myötäpäivään (+): suurempi leikkuusyvyys
  – Vastapäivään (-): pienempi leikkuusyvyys

Säädettävissä kuorintaterissä on vakioasento, joka vastaa ei-sää-dettävien terien leikkuusyvyyttä.

-X: alkuasento poikkipinnoille 0,5 - 2,5 mm², kuorintaterät CF 3000 AB 0,5 - CF 3000 AB 2,5
– Y: alkuasento poikkipinnalle 0,25 mm ^2 , kuorintaterä CF 3000 AB 0,25

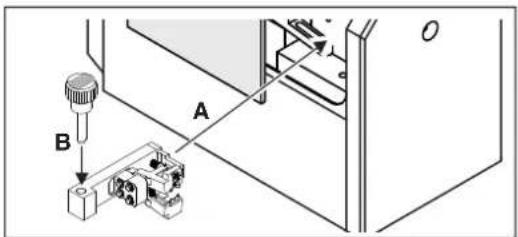

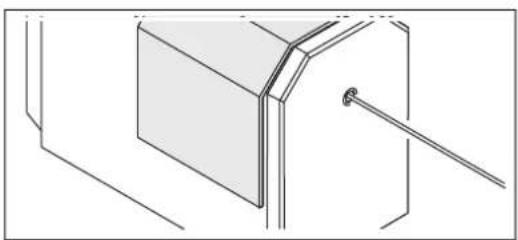

Säädettävän työstöosan asentaminen

• Työnnä työstöosa sivuttain sille tarkoitettuun ohjaimeen (A).
• Työnnä varmistintappi vasteeseen saakka työstöosan reikään (B).

A B

Cε B A

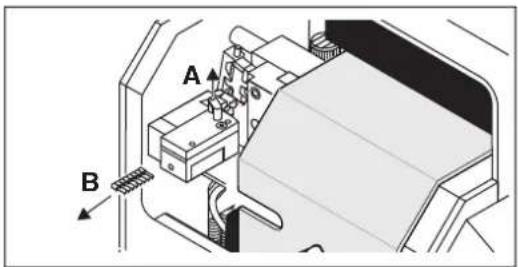

Pääteholkkien poistaminen

• Vedä tappia ylöspäin (A).
- Työnnä pääteholkit ulos (B).

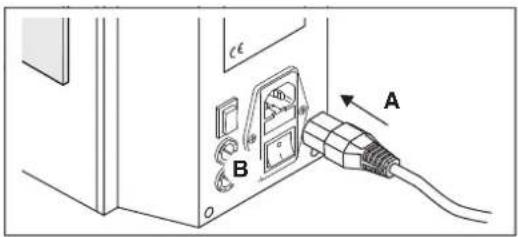

Laitteen liittäminen verkkovirtaan

• Sulje suojakupu.
• Liitä verkkojohto (A).
  • Kytke CF 3000 päälle (B).

Johdinten kuorinta

• Valmistele johdin (ks. sivu 12)
- Työnnä johdin suorassa syöttösuppiloon vasteeseen saakka.
- Kun kuorintaprosessi on aloitettu, vedä johtimesta varovasti, kunnes johdin vapautuu.

Kuorinnan tarkastus

• Tarkasta kuorinta. Säädä leikkuusyvyys tarvittaessa uudelleen.
  Terien pitää leikata eriste siististi poikki, mutta jättää pieni turvaetäisyys johtimeen. Terät eivät saa leikata kuparisäikeitä. Leikkuun pitää pysähtyä 0,1 - 0,2 mm ennen kuparijohdinta.
  • Asettele CF 3000 -laite uudelleen (ks. sivu 10).

Terät leikkaavat liian syvälle johtimen sisään. Se voi vaurioittaa teriä.

Terät leikkaavat liian vähän eristettä.

3.4 Hoito

3.4.1 Päivittäinen puhdistus

Suojakuvun avaaminen

• Lue tarvittaessa laskurin (A) lukema.

VAROITUS: Loukkaantumisvaara

Kytke CF 3000 virtakytkimellä (B) pois päältä. Irrota verkkopistoke (C).

- Työnnä suojakupu taakse.

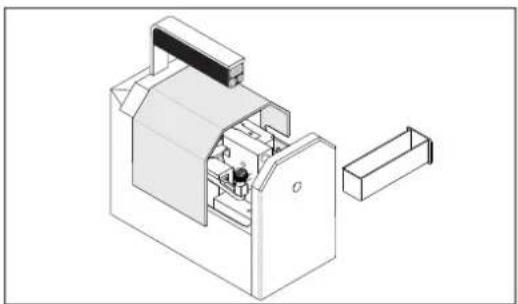

CF 3000 -laitteen päivittäinen puhdistus

• Tyhjennä eristejätesäiliö päivittäin.
• Tarkasta, onko CF 3000 -laitteen sisätilassa eristejätettä ja poista se.
• Aseta säiliö paikalleen.
• Sulje suojakupu.

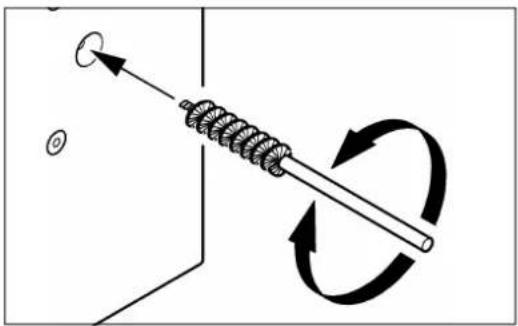

3.4.2 Syöttösuppilon puhdistus

Syöttösuppilon puhdistus

VARO:

Sammuta CF 3000 ennen kuin työnnät harjan syöttösuppi- loon.

- Jos syöttösuppilo on likaantunut, puhdista se (toimitukseen kuuluvalla) harjalla.

4 Häiriöiden poistaminen

4.1 Huoltoasento

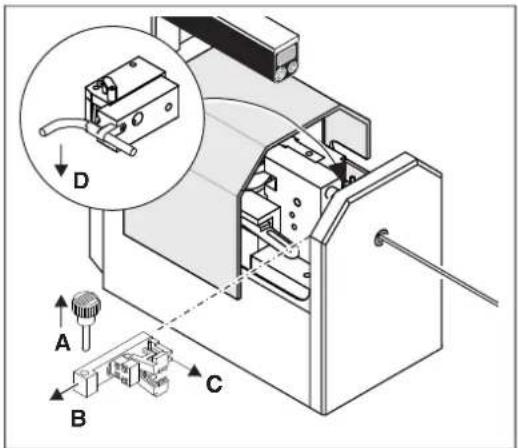

Huoltoasennossa voit irrottaa vaihdettavat osat, jos puristamisessa on ollut häiriöitä tai johdin on juuttunut kiinni.

Jos puristamista ei ole voitu viedä päätökseen, ohjaus siirtyy automaattisesti huoltoasentoon. Jos CF 3000 suorittaa puristussyklin loppuasentoon saakka huolimatta virheellisestä puristuksesta, sinun on siirrettävä CF 3000 huoltoasentoon. Paina tätä varten palautusnäppäintä.

4.2 Häiriökuvat

Taulukko 4-1 Häiriökuvat

Vika/häiriö Korjaus Häiriökuvan		numero	Ks.
Johdinta ei voi työntää sisään	Paina palautusnäppäintä	Häiriökuva 1	sivu 17
Puristamista ei päätetä Poista johdin Häiriökuva 2 sivu	17
Johdin on juuttunut CF 3000 -laitteeseen	Poista johdin	Häiriökuva 2	sivu 17
Laite kuorii johtimen eristeen puutteellisesti Tarkasta poikkipinnan määrittelyTarkasta kuorintaterä		Häiriökuva 3 sivu	18

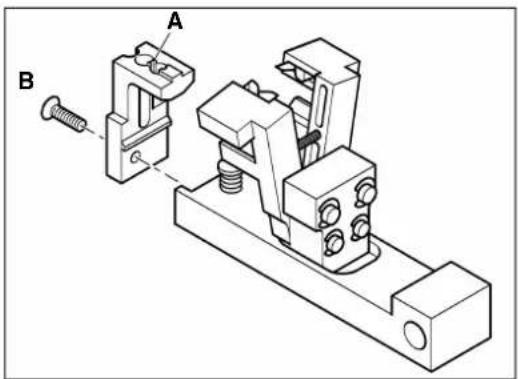

Pääteholkkia ei irroteta nauhasta	Tarkasta kohdistimen irrotusterä	Häiriökuva 4	sivu 18
CF 3000 ei toimi, vaikka se on kytketty päälle virtakyt-kimellä	Tarkasta verkkoliitäntä/sulakkeet	Häiriökuva 5	sivu 19
CF 3000 työskentelee liian hitaasti	Tarkasta muuntajan sulake	Häiriökuva 6	sivu 19
Vialliset keskitysosat	Keskitysosien vaihtaminen	Häiriökuva 7	sivu 20

4.3 Häiriökuva 1

Johdinta ei voi työntää sisään

CF 3000 -laitteeseen ei voi työntää johtimia, kun se on huoltoasennossa.

- Aseta laite aloitusasentoon painamalla palautusnäppäintä.

4.4 Häiriökuva 2

Puristamista ei päätetä tai johdin on juuttunut kiinni CF 3000 -laitteeseen

- Jos johdin on juuttunut CF 3000 -laitteeseen, paina palautus-näppäintä. CF 3000 siirtyy huoltoasentoon.

A B

Suojakuvun avaaminen

VAROITUS: Loukkaantumisvaara

Kytke CF 3000 virtakytkimellä (A) pois päältä. Irrota verkkopistoke (B).

- Työnnä suojakupu taakse.

Työstöosan irrottaminen ja johtimen poisto

• Irrota varmistintappi (A). Vedä työstöosa sivusuuntaan ulos (B).
• Poista pääteholkki (C).
  • Taivuta johdin sivuun (D).
• Vedä tappia ylöspäin. Vedä pääteholkit ulos.
• Sulje suojakupu.
• Liitä verkkopistoke. Kytke CF 3000 virtakytkimellä päälle.
• Aseta laite aloitusasentoon painamalla palautusnäppäintä.
  • Vedä johdin ulos.

Asettele CF 3000 -laite uudelleen (ks. sivu 10).

4.5 Häiriökuva 3

Laite kuorii johtimen eristeen puutteellisesti

Poikkipinnan määrittelyn tarkastaminen

• Jos laite kuorii johtimen eristeen puutteellisesti, tarkasta poikki-pinnan määrittely.
  Johdinpoikkipinnan pitää vastata työstöosan ja pääteholkkien syöttölaitteen poikkipintoja.
• Käytä valittua johdinpoikkipintaa vastaavia työstöosia (ks. sivu 10).

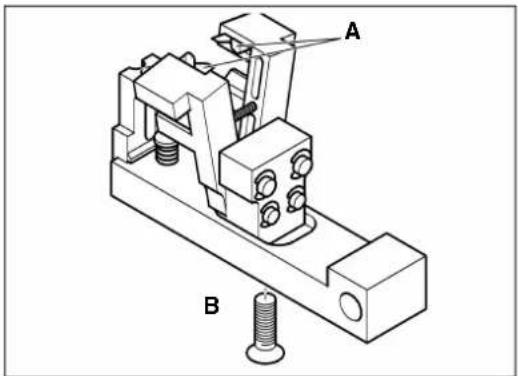

Kuorintaterien vaihto

• Tarkasta, ovatko kuorintaterät (A) vaurioituneet.
• Jos työstöosan kuorintaterät ovat kuluneet tai vaurioituneet, ne on vaihdettava (tilaustiedot: ks. sivu 21).
• Avaa kuusiokoloruuvi (B). Vaihda kuorintaterät. Kiristä ruuvi uudestaan.

Jos virhe ei häviä edellä kuvatusta korjaustoimenpiteestä huolimatta, käytä säädettäviä teriä (ks. sivu 13).

4.6 Häiriökuva 4

Pääteholkkia ei irroteta nauhasta

Jos irrotusterä (A) on vaurioitunut tai murtunut, pääteholkkia ei irroteta nauhasta.

• Irrota työstöosa (katso sivu 10).
• Tarkasta irrotusterä (A). Jos irrotusterä on viallinen, irrota kohdistin.
• Avaa ristipääruuvi (B).
• Irrota kohdistin.
• Asenna laitteeseen uusi kyseistä poikkipintaa vastaava kohdistin (tilaustiedot: ks. sivu 21).
• Kiristä ristipääruuvi.

4.7 Häiriökuva 5

CF 3000 ei toimi, vaikka se on kytketty päälle virtakytkimellä

- Varmista, että CF 3000 -laitteen ja verkkopistorasian väliset liitännät ovat moitteettomat.

A B

Verkkopistokkeen irrottaminen

VAROITUS: Loukkaantumisvaara

Kytke CF 3000 virtakytkimellä (A) pois päältä. Irrota verkkopistoke (B).

Verkkosulakkeiden tarkastus

• Vedä sulakkeenpidin ulos.
- Vaihda vialliset verkkosulakkeet (tilaustiedot: ks. sivu 21): CF 3000-2,5: 2 x 0,63 A/T/250 V CF 3000-2,5 120V: 2 x 1,25 A/T/120 V
- Työnnä sulakkeenpidin paikalleen.

VARO: Sulakkeenpitimen tulee lukittua paikalleen.

4.8 Häiriökuva 6

CF 3000 työskentelee liian hitaasti

A B

Verkkopistokkeen irrottaminen

VAROITUS: Loukkaantumisvaara

Kytke CF 3000 virtakytkimellä (A) pois päältä. Irrota verkkopistoke (B).

Muuntajan sulakkeen tarkastus

• Kierrä sulakkeenpitimet ulos sopivalla ruuvimeisselillä.
• Vaihda vialliset hienosulakkeet (4,0 A/T/250 V, tilaustiedot: ks. sivu 21).
• Kierrä sulakkeenpitimet takaisin paikoilleen.

4.9 Häiriökuva 7

Ylempi tai alempi keskitysosa on viallinen

A B

Verkkopistokkeen irrottaminen

VAROITUS: Loukkaantumisvaara

Kytke CF 3000 virtakytkimellä (A) pois päältä. Irrota verkkopistoke (B).

A B

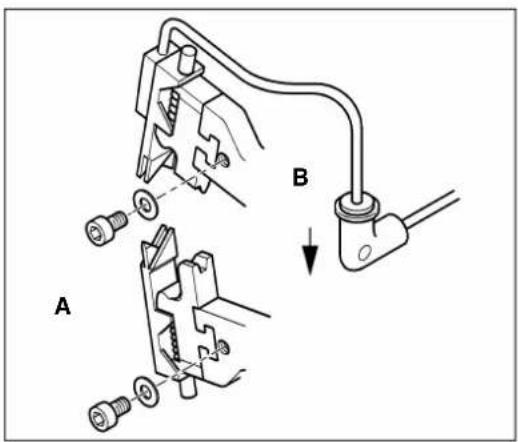

Keskitysosien vaihtaminen

• Irrota työstöosa ja pääteholkkien syöttölaite (ks. sivu 13).
• Irrota kummatkin keskitysosat löysäämällä niiden kuusiokoloruuveja (A).
• Poista alempi keskitysosa. Paina tätä varten ylempää puristusmuottia muutama millimetri alaspäin.
• Paina letkunkiinnikettä (B) alaspäin. Vedä letku ulos. Irrota ylempi keskitysosa.
• Vaihda vialliset keskitysosat uusiin (tilaustiedot: ks. sivu 21).

VARO: Muoviosien on oltava puhtaita ja rasvattomia.

A Liite

A 1 Tekniset tiedot

Tekniset tiedot
Verkkoliitäntä
CF 3000-2,5	230 V/50 Hz
CF 3000-2,5 120 V	120 V/60 Hz
Tehontarve 80 VA
Jaksonaika 1,2 s
Toiminta-alue	0,5 mm^2 ... 2,5 mm^2 Varustussarjalla (CF 3000-TOOLKIT 0,25) 0,25 mm^2 ja 0,34 mm^2
Pääteholkit Standardin DIN 46228-4 mukainen nauhatavara
Pienin johtimen pituus 49 mm
Kuorintapituus 8 mm
Puristusmuoto	Trapetsin muotoon standardin DIN VDE 0660-100 mukai-sesti
Käyttölämpötila	+15 °C ... +35 °C
Mitattu melutaso 70 dB (A)
Mitat (leveys x korkeus x pituus)	320 mm x 300 mm x 165 mm
Paino	12 kg

A 2 Tilaustiedot

A 2.1 Kuorinta- ja puristusautomaatti

Kuvaus	Tyyppi	Tuotenumero
Kuorinta- ja puristusautomaatti, 230 V:n versio nauhatavara saataville eristetyille standardin DIN 46228-4:n mukaisille pääteholkeille, poikkipinnoille 0,5 mm^2 ... 2,5 mm^2	CF 3000-2,5	1205477
Kuorinta- ja puristusautomaatti, 120 V:n versio nauhatavara saataville eristetyille standardin DIN 46228-4:n mukaisille pääteholkeille, poikkipinnoille 0,5 mm^2 ... 2,5 mm^2	CF 3000-2,5 120 V	1205516
Muuntosarja laitteelle CF 3000, 0,25 mm^2 ja 0,34 mm^2 , täydellinen	CF 3000-TOOLKIT 0,25	1212376

A 3 Pääteholkit nauhatavarana

Kuvaus Nimitys Tuotenumero Kpl/			rulla
Pääteholkit nauhatavarana, muoviholkki
0,25 mm ^2 , sininen Al 0,25-8 BU-B 3240250 1000
0,25 mm ^2 , keltainen Al 0,25-8 YE-B 3240251 1000
0,34 mm ^2 , turkoosi Al 0,34-8 TQ-B 3240249 1000
0,5 mm ^2 , valkoinen Al 0,5-8 WH-B	1	3201369 1000
0,5 mm ^2 , oranssi Al 0,5-8 OG-B 3201563 1000
0,75 mm ^2 , harmaa	AI 0,75-8 GY-B ^1	3201372 1000
0,75 mm ^2 , sininen Al 0,75-8 BU-B 3201547 1000
0,75 mm ^2 , valkoinen	AI 0,75-8 WH-B	3201576 1000
1 mm ^2 , punainen	AI 1-8 RD-B ^1	3201385 1000
1 mm ^2 , keltainen	AI 1-8 YE-B	3201589 1000
1,5 mm ^2 , musta	AI 1,5-8 BK-B ^1	3201398 1000
1,5 mm ^2 , punainen	AI 1,5-8 RD-B	3201592 1000
2,5 mm ^2 , sininen	AI 2,5-8 BU-B ^1	3201408 500
2,5 mm ^2 , harmaa	AI 2,5-8 GY-B	3201550 500

1

Standardin DIN 46228-4 mukainen värisarja

A 4 Varaosat

Osa		Poikkipinta	Nimitys	Tuotenumero
Työstöosa		0,5 mm^2	CF 3000 BBE 0,5	1205752
		0,75 mm^2	CF 3000 BBE 0,75	1205765
		1,0 mm^2	CF 3000 BBE 1,0	1205778
		1,5 mm^2	CF 3000 BBE 1,5	1205781
		2,5 mm^2	CF 3000 BBE 2,5	1205794
Työstöosa säädet-tävällä veitsellä		0,25 mm^2	CF 3000 BBE-AME 0,25	1207514
		0,5 mm^2	CF 3000 BBE-AME 0,5	1207488
		0,75 mm^2	CF 3000 BBE-AME 0,75	1207475
		1,0 mm^2	CF 3000 BBE-AME 1,0	1207491
		1,5 mm^2	CF 3000 BBE-AME 1,5	1207501
		2,5 mm^2	CF 3000 BBE-AME 2,5	1207527
Kohdistin		0,25 mm^2	CF 3000 LOC 0,25	1212377
Osa työstöosaa		0,5 mm^2	CF 3000 LOC 0,5	1205639
CF 3000 BBE...		0,75 mm^2	CF 3000 LOC 0,75	1205642
		1,0 mm^2	CF 3000 LOC 1,0	1205655
		1,5 mm^2	CF 3000 LOC 1,5	1205668
		2,5 mm^2	CF 3000 LOC 2,5	1205671
Kuorintaterä		0,5 mm^2	CF 3000 AM 0,5	1205587
Osa työstöosaa		0,75 mm^2	CF 3000 AM 0,75	1205590
CF 3000 BBE...		1,0 mm^2	CF 3000 AM 1,0	1205600
		1,5 mm^2	CF 3000 AM 1,5	1205613
		2,5 mm^2	CF 3000 AM 2,5	1205626
Säädettävä kuorinta-veitsi		0,25 mm^2	CF 3000 AB 0,25	1207886
Osa työstöosaa		0,5 mm^2	CF 3000 AB 0,5	1207899
CF 3000 BBE-AME...		0,75 mm^2	CF 3000 AB 0,75	1207909
		1,0 mm^2	CF 3000 AB 1,0	1207912
		1,5 mm^2	CF 3000 AB 1,5	1207925
		2,5 mm^2	CF 3000 AB 2,5	1212380
Pääteholkkien syöt-tölaite		0,25 mm^2	CF 3000 HZG 0,25	1212378
		0,5 mm^2	CF 3000 HZG 0,5	1205684
		0,75 mm^2	CF 3000 HZG 0,75	1205697
		1,0 mm^2	CF 3000 HZG 1,0	1205707
		1,5 mm^2	CF 3000 HZG 1,5	1205710
		2,5 mm^2	CF 3000 HZG 2,5	1205723
Johdonohjain		0,25 mm^2	CF 3000 CG 0,25	1212379
Osa pääteholkkien syöttölai-tetta CF 3000 HZG...		0,5 mm^2	CF 3000 CG 0,5	1207721
		0,75 mm^2	CF 3000 CG 0,75	1207734
		1,0 mm^2	CF 3000 CG 1,0	1207747
		1,5 mm^2	CF 3000 CG 1,5	1207750
		2,5 mm^2	CF 3000 CG 2,5	1207763
Varmistintappi - CF 3000 SBO 1205804
Keskitysosa ylhäällä 0,5 mm^2		... 2,5 mm^2	CF 3000 ZENTRIERGABEL OBEN	3202740
		0,25 mm^2 ... 0,75 mm^2	CF 3000 CFT 0,25	1212391
Keskitysosa alhaalla 0,5 mm^2		... 2,5 mm^2	CF 3000 ZENTRIERGABEL UNTEN	3202753
		0,25 mm^2 ... 0,75 mm^2	CF 3000 CFB 0,25	1212392
Puristusleuka 0,5 mm^2		... 2,5 mm^2	CF 3000 CRIMPSTEMPEL	3202782
		0,25 mm^2 ... 0,75 mm^2	CF 3000 CDM 0,25	1212390
Puristusmuotti 0,5 mm^2		... 2,5 mm^2	CF 3000 CRIMPGESENK	3202779
		0,25 mm^2 ... 0,75 mm^2	CF 3000 CDF 0,25	1212389
Verkkosulake
laitteelle CF 3000-2,5		0,63 A/T/250 V	CF 3000 SI 0,63A/T/250V	1205736
laitteelle CF 3000-2,5 120V		1,25 A/T/120 V	CF 3000 SI 1,25A/T/120V	1208940
Muuntajan sulake		4,0 A/T/250 V	CF 3000 SI 4,0A/T/250V	1205749
Toissijainen muuntajan suo-jaus hienosulakkein

A 5 EU-vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus Nro 000549349_02_DoC_EU

Valmistaja: Phoenix Contact GmbH & Co.KG

Osoite: Flachsmarktstraße 8, 32825 Blomberg, Germany

Tuotteen nimitys: CF 3000-2,5

Tuotenumero: 1205477

Valmistaja on yksin vastuussa tämän vaatimustenmukaisuusvakuutuksen laatimisesta. Tässä vakuutuksessa ilmoitetut tuotteet täyttävät seuraavien yhdenmukaistamissäädösten asiaankuuluvat vaatimukset:

2006/42/EG

Konedirektiivi

Tiettyjen vaarallisten aineiden käytön rajoittaminen

EMC-direktiivi (sähkömagneettinen yhteensopivuus)

Vaatimustenmukaisuuden arvioinnissa on sovellettu seuraavia asiaankuuluvia standardeja:

EN 60204-1:2018 EN 61000-3-3:2013 + A1:2019

EN IEC 55014-1:2021 EN IEC 55014-2:2021

EN IEC 61000-3-2:2019 EN IEC 63000:2018

EN ISO 12100:2010 EN ISO 13854:2019

EN ISO 13857:2019

A 6 UK-vaatimustenmukaisuusvakuutus

Noudata seuraavia ohjeita

Teknisen dokumentaation yleiset käyttöehdot

Phoenix Contact pidättää itsellään oikeuden muuttaa, korjata ja/tai parantaa milloin tahansa teknistä dokumentaatiota ja teknisessä dokumentaatiossa kuvattuja tuotteita näistä muutoksista etukäteen ilmoittamatta, milloin tästä ei aiheudu kohtuutonta haittaa käyttäjälle. Tämä koskee myös tekniikan kehitystä palvelevia muutoksia.

Phoenix Contact ei ole asiakkaalle luovuttamansa teknisen dokumentaation (erityisesti käyttäjän dokumentaatio) ohella muutoin velvollinen tiedottamaan asiakkaalle tuotteeseen ja/tai tekniseen dokumentaatioon mahdollisesti tehdyistä muutoksista. Asiakas on itse vastuussa tuotteiden sopivuuden ja käyttötarkoituksen varmistamisesta suunnittelemansa konkreettisen käyttötilanteen osalta. Erityisesti tämä koskee tuotteen yhdenmukaisuuden varmistamista voimassa oleviin standardeihin ja lakeihin nähden. Kaikki teknisen dokumentaation sisältämät tiedot on julkaistu ilman nimenomaista tai hiljaista takuuta.

Muuten voimassa ovat ainoastaan Phoenix Contact -yhtiön kulloinkin ajankohtaisten yleisten sopimusehtojen säännökset, erityisesti mahdollista takuuvastuuta koskien.

Tämä opas ja kaikki oppaan sisältämät kuvat ovat tekijänoikeuslainsäädännön suojaamia. Muutosten tekeminen sisältöön tai sen osittainen julkaisu on kiellettyä.

Phoenix Contact pidättää itsellään oikeuden tekijänoikeuksiin tässä oppaassa Phoenix Contact-tuotteille käytetyille omille tuotenimille. Tekijänoikeuden hakeminen on kiellettyä kolmannelle osapuolelle.

Muut tuotenimet voivat olla lakisääteisesti suojattuja, vaikka niitä ei olisikaan merkitty siten.

Yhteystiedot

Internet

Uusimmat tiedot Phoenix Contact-tuotteista ja yleisistä sopimusehdoista ovat saatavissa Internet-osoitteesta: phoenixcontact.com

Varmista, että käytössäsi on aina uusin dokumentaatio. Tämä on ladattavissa seuraavasta osoitteesta: phoenixcontact.net/products.

Maakohtaiset edustajat

Jos jotain ongelmaa ei ole mahdollista ratkaista tämän dokumentaation avulla, ota yhteyttä maakohtaiseen edustajaasi. Osoitteen saat selville osoitteesta phoenixcontact.com.

Julkaisija Phoenix Contact GmbH & Co. KG

Valmistaja ottaa mielellään vastaan oppaan sisältöä ja rakennetta koskevia kommentteja ja parannusehdotuksia osoitteessa: [e-mail]
