Tuotetyyppi	Sähköpuristin
Merkki	Phoenix Contact
Malli	CF 500-230V
Syöttöjännite	230 V / 50 Hz
Ottoteho	160 VA
Suurin puristusvoima	10 kN
Puristusaika	< 1 s
Mitat (P x K x S)	140 mm x 220 mm x 320 mm
Peruslaitteen paino	10 kg
Jalkakytkimen paino	1,2 kg
Näyttö	LCD-osalaskuri, 6 numeroa, nollattava
Käyttötavat	1 vaihe (täysi puristus) / 2 vaihetta (kiinnitys ja puristus)
Käyttölämpötila-alue	10 °C - 40 °C
LED-merkkivalot	Ready, Error, Huolto, Mode 1, Mode 2
Turvallisuus	Suojakansi automaattisella katkaisulaitteella
Käyttötarkoitus	Puristuskontaktien puristus (päätteet, TWIN, sorvatut kontaktit, klipsit, eristetyt kengät, putkikenkät jne.)
Puristusmatriisi	Vaihdettava, keskitys ja säätö mahdollista
Puristusvoiman säätö	Liukukytkin asennoissa 1-5
Matriisin aukon säätö	Painikkeilla LED-merkkivaloilla (4 LED)
Suositeltu huolto	500 000 puristuksen jälkeen Phoenix Contactin toimesta
Verkkosulakkeet	2 x 1,25 A (tyyppi FUSE SB 1,25 A)
Jalkakytkimen liitäntä	Kyllä
Saatavilla olevat lisävarusteet	Positionerit klipseille ja liittimille
Suojakansi	Kullekin puristusmatriisille oma
Takuu	Phoenix Contactin yleisten myyntiehtojen mukaan

Usein kysytyt kysymykset - CF 500-230V Phoenix Contact

Miten CF 500 otetaan käyttöön?

Ota käyttöön asettamalla laite tasaiselle alustalle, irrota suojakansi verkkovirran katkaisun jälkeen, asenna sopiva puristusmatriisi, kiinnitä kansi, liitä jalkakytkin ja verkkovirta, ja kytke sitten virtakytkin. LED ready -merkkivalon tulee syttyä. Suorita tämän jälkeen matriisin keskitys ja säätö.

Mitä tehdä, jos LED « error » syttyy?

LED error voi ilmoittaa: jalkakytkin vapautettu liian aikaisin (paina enter ja toista), väärä langan poikkipinta (käytä oikeaa poikkipintaa), väärä puristusvoiman asetus (lisää liukukytkimen asentoa) tai matriisin virheellinen säätö (noudata käyttöönotto-ohjeita).

Miten puristusvoimaa säädetään?

Puristusvoimaa säädetään liukukytkimellä (asennot 1–5). Siirrä liukukytkin korkeampaan asentoon lisätäksesi voimaa. Tee koepuristus ilman kontaktia ja sitten oikealla kontaktilla. Jos LED error vilkkuu, lisää yksi pykälä, kunnes se sammuu, ja lisää sitten yksi pykälä lisää toleranssien kompensoimiseksi.

Miten puristusmatriisi vaihdetaan?

Irrota verkkovirtaliitin ennen kaikkea. Poista suojakansi ruuvia kiertämällä. Löysää ylä- ja alamatriisin ruuvit, poista vanhat matriisit, aseta uudet paikoilleen oikeassa asennossa (pieni poikkipinta edessä, suuri takana), kiristä ruuvit lukitsematta, suorita sitten keskitys ja säätö. Asenna sopiva suojakansi.

Mitä kontakteja voidaan puristaa?

CF 500 voi puristaa: päätteet (A..., AI...), TWIN-päätteet (AI-TWIN), sorvatut kontaktit (CK...), klipsit ja liittimet (SCF..., SCM...), eristetyt kengät (RCI, FCI, C-RCI, C-FCI), kengät (RC, FC) DIN 46234:n mukaan ja putkikenkät (vakio ja DIN 46235). Katso manuaalista yhteensopivat poikkipinnat.

Miten kaksivaiheista tilaa käytetään?

Paina Käyttötapa 2 -painiketta. Aseta puristuskontakti matriisiin ja paina jalkakytkintä kerran kontaktin kiinnittämiseksi. Vapauta, aseta lanka, ja paina toisen kerran puristuksen suorittamiseksi. Matriisi avautuu automaattisesti puristuksen jälkeen.

Mitä LED « Huolto » tarkoittaa?

LED Huolto syttyy noin 500 000 puristuksen jälkeen. Se ilmoittaa, että ennaltaehkäisevä huolto on suositeltavaa. Phoenix Contact suosittelee huollon teettämistä sen palveluilla puristuslaadun ylläpitämiseksi.

Miten osalaskuri nollataan?

Osalaskuri (6-numeroinen LCD-näyttö) nollataan painamalla reset-painiketta. Se säilyttää arvonsa noin viikon ajan virran katkaisun jälkeen. Merkitse arvo muistiin ennen nollausta.

Mitä sulakkeita käytetään?

Mallissa CF 500-230V käytä kahta verkkosulaketta tyyppiä FUSE SB 1,25 A (viite 1208801). Mallissa CF 500-120V sulakkeet ovat 2,5 A (viite 1209062). Tarkista ja vaihda vialliset sulakkeet laitteen irrottamisen jälkeen.

Mistä löydän puristusmatriisien viitteet?

Puristusmatriisien ja niihin liittyvien suojakansien viitteet on lueteltu manuaalin liitteessä. Esimerkki: CF 500/DIE AI 6 (1212238) päätteille 0,25-6 mm², CF 500/COV AI 6 (1212254) suojakannelle. Katso matriisitaulukko manuaalin sivulta 19.

KÄYTTÖOHJE CF 500-230V Phoenix Contact

FI Käyttäjän käsikirja

Tämä opas koskee tuotetta:

Nimitys Tuotteen nro

CF 500-230V 1208348

CF 500-120V 1208351

Noudata seuraavia ohjeita

Oppaan kohderyhmä

Tässä käyttöohjeessa kuvattuun tuotteen käyttöön saavat ryhtyä vain sähköalan ammattilaiset tai sähköalan ammattilaisten tehtävään perehdyttämät henkilöt. Näiden henkilöiden tulee tuntea sähköteknikkaa koskevat voimassa olevat standardit ja muut määräykset sekä erityisesti asiaankuuluvat turvallisuuskäytännöt.

Käytettyjen merkkien ja huomiosanojen selitykset

Tämä merkki ilmoittaa vaaroista, jotka voivat johtaa henkilövahinkoihin. Noudata kaikkia ohjeita, jotka on varustettu tällä merkillä. Siten voi ehkäistä mahdolliset henkilövahingot.

On olemassa kolme eri henkilövahinkojen ryhmää, jotka merkitty huomiosanoilla.

VAARA Muistuttaa vaaratilanteesta, joka johtaa henkilövahinkoon tai jopa kuolemaan, mikäli vaaratilanteen syntymistä ei ehkäistä.

VAROITUS Muistuttaa vaaratilanteesta, joka voi johtaa henkilövahinkoon tai jopa kuolemaan, mikäli vaaratilanteen syntymistä ei ehkäistä.

HUOMIO Muistuttaa vaaratilanteesta, joka voi johtaa loukkaantumiseen, mikäli vaaratilanteen syntymistä ei ehkäistä.

Tämä merkki ja huomiosana VARO ja siihen liittyvä teksti varoittavat toimenpiteistä, jotka voivat johtaa laitteen, laiteympäristön tai laitteiston/ohjelmiston vahingoittumiseen tai toimintahäiriöihin.

Tämä merkki ja siihen liittyvä teksti välittävät lisätietoja tai viittaavat lisätietoa tarjoaviin tietolähteisiin.

Yhteystiedot

Internet

Uusimmat tiedot Phoenix Contact-tuotteista ja yleisistä sopimusehdoista ovat saatavissa Internet-osoitteesta: phoenixcontact.com.

Varmista, että käytössäsi on aina uusin dokumentaatio.

Tämä on ladattavissa seuraavasta osoitteesta:

Maakohtaiset edustajat

Jos jotain ongelmaa ei ole mahdollista ratkaista tämän dokumentaation avulla, ota yhteyttä maakohtaiseen edustajaasi.

Osoitteen saat selville osoitteesta phoenixcontact.com.

Julkaisija PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8

32825 Blomberg

GERMANY

Valmistaja ottaa mielellään vastaan oppaan sisältöä ja rakennetta koskevia kommentteja ja parannusehdotuksia osoitteessa:

[e-mail]

Teknisen dokumentaation yleiset käyttöehdot

Phoenix Contact pidättää itsellään oikeuden muuttaa, korjata ja/tai parantaa milloin tahansa teknistä dokumentaatiota ja teknisessä dokumentaatiossa kuvattuja tuotteita näistä muutoksista etukäteen ilmoittamatta, milloin tästä ei aiheudu kohtuutonta haittaa käyttäjälle. Tämä koskee myös tekniikan kehitystä palvelevia muutoksia.

Phoenix Contact ei ole asiakkaalle luovuttamansa teknisen dokumentaation (erityisesti käyttäjän dokumentaatio) ohella muutoin velvollinen tiedottamaan asiakkaalle tuotteeseen ja/tai tekniseen dokumentaatioon mahdollisesti tehdyistä muutoksista. Asiakas on itse vastuussa tuotteiden sopivuuden ja käyttötarkoituksen varmistamisesta suunnittelemansa konkreettisen käyttötilanteen osalta. Erityisesti tämä koskee tuotteen yhdenmukaisuuden varmistamista voimassa oleviin standardeihin ja lakeihin nähden. Kaikki teknisen dokumentaation sisältämät tiedot on julkaistu ilman nimenomaista tai hiljaista takuuta.

Muuten voimassa ovat ainoastaan Phoenix Contact -yhtiön kulloinkin ajankohtaisten yleisten sopimusehtojen säännökset, erityisesti mahdollista takuuvastuuta koskien.

Tämä opas ja kaikki oppaan sisältämät kuvat ovat tekijänoikeuslainsäädännön suojaamia. Muutosten tekeminen sisältöön tai sen osittainen julkaisu on kiellettyä.

Phoenix Contact pidättää itsellään oikeuden tekijänoikeuksiin tässä oppaassa Phoenix Contact-tuotteille käytetyille omille tuotenimille. Tekijänoikeuden hakeminen on kiellettyä kolmannelle osapuolelle.

Muut tuotenimet voivat olla lakisääteisesti suojattuja, vaikka niitä ei olisikaan merkitty siten.

Sisällysluettelo

1 Yleistä 7

1.1 Käyttötarkoitus....7
1.2 Työpisteet 8
1.3 Turvallisuutesi vuoksi 8

2 Laitteen CF 500 kuvaus ....9

2.1 Toimitussisältö....9
2.2 Ohjauselementtien yleiskuva....9
2.3 Ohjauselementtien toiminta ....10
2.4 Laitteen CF 500 käyttöalue....10

3 CF 500a Käyttöönotto ....11

3.1 Yleistä....11
3.2 Toimintaohjeet....11

4 Käyttö 15

4.1 Puristus yhden vaiheen aikana.... 15
4.2 Puristus kahden vaiheen aikana....16

5 Häiriöiden poistaminen 17

5.1 LED "error" palaa....17
5.2 Laitetta CF 500 ei voi kytkeä päälle 18

A Liite....19

A 1 Tilaustiedot....19
A 2 Tekniset tiedot....21

1 Yleistä

Laitteen CF 500 turvallinen ja häiriötön käyttö edellyttää käyttäjän tuntevan turvallisuusohjeet sekä noudattavan näitä ohjeita.

1.1 Käyttötarkoitus

VAROITUS: CF 500 on tarkoitettu ainoastaankosketinten puristamiseen.

Puristusmuottien yhteydessä saa tällöin käyttää vain muotteihin sopivia poikkileikkauksia (ks. "Puristusmuotit ja suojakuvut" sivulla 19).

Muottiin ei saa missään tapauksessa sijoittaa massiivisia metalliosia tms. Muutoin puristusmuotti voi rikkoutua.

Laitteessa CF 500 ei saa turvallisuussyistä suorittaa omavaltaisia, varustuksen muutta-mista laajempia muunnos- ja muutostöitä.

VARO: Kaikkien ohjeiden ja ohjeissa määriteltyjen käyttöolosuhteiden noudattaminen on osa käyttötarkoituksen mukaista käyttöä.

VAROITUS: Laitetta CF 500 saa käyttää vain

– suunniteltuun käyttötarkoitukseensa ja

- turvallisuusteknisesti moitteettomassa kunnossa.

VAROITUS: Kaikilla laitteen CF 500 käyttöönottoon, käyttöön ja kunnossapitoon osallistuvilla henkilöillä tulee olla näiden tehtävien vaatima pätevyys. Näihin tehtäviin osallistuvan henkilöstön on työskentelyn aikana myös noudatettava tarkasti tätä käyttäjän käsikirjaa.

CF 500 on tarkoitettu erimallisten puristuskosketinten puristamiseen:

- Johdinholkit

- TWIN-johdinholkit

- Kierretyt koskettimet

– Litteät holkit ja litteät liittimet

– Eristetyt kaapelikengät

- K a a p e l i k e n g ä t

- Putkikaapelikengät

Muut puristuskoskettimet pyynnöstä.

Hyväksytyt käyttäjät

Laitteen CF 500 parissa saavat työskennellä vain tähän valtuutetut ja perehdytetyt käyttäjät.

Käyttäjä vastaa työskentelyalueella sivullisista.

Asiakkaan on huolehdittava siitä, että käyttäjän opas on kulloisenkin käyttäjän saatavilla. Asiakkaan tulee myös varmistaa, että kulloinenkin käyttäjä on lukenut ja ymmärtänyt oppaan sisällön.

VAROITUS: Käytä ainoastaan Phoenix Contactin alkuperäispuristusmuotteja ja alkuperäisvaraosia.

1.2 Työpisteet

VARO: Käytön ja varastoinnin aikana tulee välttää:

- kosteita tai pölyisiä paikkoja ja

- erittäin kuumia, suoralle auringonpaisteelle altistuvia tai kylmiä paikkoja (käyttöalue: 10 °C - 40 °C).

VARO: Älä läikytä nesteitä laitteen CF 500 päälle.

Älä altista laitetta CF 500 voimakkaille tärähdyksille ja iskuille.

1.3 Turvallisuutesi vuoksi

VAROITUS: Suojakupu on asennettu käyttäjän turvallisuuden varmistamiseksi. Oveen ei saa missään tapauksessa tehdä muutoksia eikä ovea saa poistaa tai ohittaa muutostoi-menpiteiden avulla.

VAROITUS: Laitetta CF 500 saa käyttää vain suojakuvun ollessa paikallaan.

Irrota aina verkkopistoke, ennen kuin aloitat sellaiset työtehtävät, joita varten suojakupu on poistettava (esim. puristusmuotin säätäminen).

Kytke sähkökuorintalaite pois päältä sekä työ- että käyttötauukojen ajaksi.

Turvallisuussyistä CF 500 kytkeytyy automaattisesti pois päältä, jos suojakupu poistetaan.

VAROITUS: Irrota verkkopistoke, ennen kuin avaat kotelon.

2 Laitteen CF 500 kuvaus

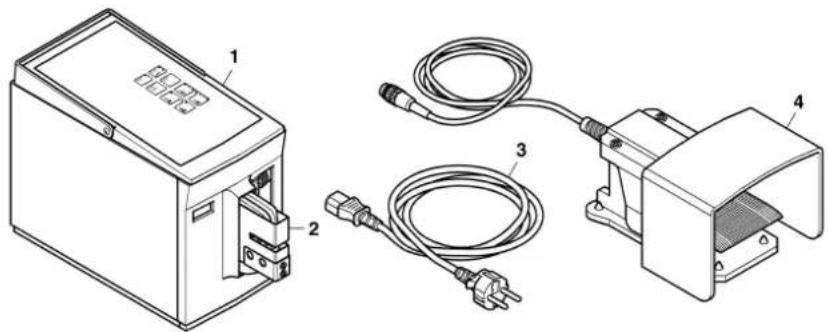

2.1 Toimitussisältö

1 Peruslaite CF 500
2 Suojakupu
3 Verkkojohto
4 Jalkakytkin

Käyttäjän käsikirja

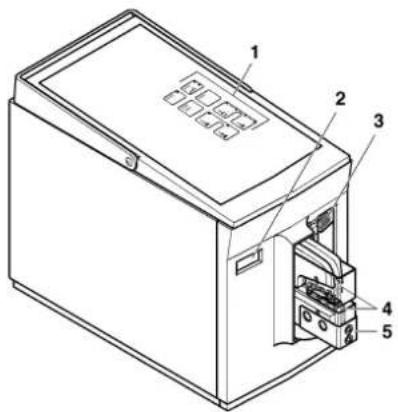

2.2 Ohjauselementtien yleiskuva

1 Ohjaustaulu Ohjaustoimintojen valinta ja laitteen tilojen näyttö.
2 Kappalelaskuri Kappalelaskuri laskee jokaisen puristustoimenpiteen, jonka laite on suorittanut loppuun saakka. Laskurin lukema säilyy pois päältä kytketyn laitteen muistissa noin viikon ajan.
3 Säätöluisti Säätöluisti määrää alueen, jolla puristusmuotti puristuu täydellä voimalla yhteen. Jos muotti kohtaa vastuksen tämän alueen ulkopuolella, puristuspihti avautuu välittömästi. (1 = pienin alue, 5 = suurin alue.)
4 Puristusmuotti Asemoi puristuskoskettimen ja puristaa koskettimen yhteen johtimen kanssa.
5 Suojakupu Suojakupu estää loukkaantumisen puristusmuotin vaara-alueella. CF 500 toimii vain, jos suo-jakupu on moitteettomasti paikallaan.
6 Kantokahva Kantokahva on tarkoitettu laitteen CF 500 kantamiseen.
7 Jalkakytkimen liitäntä Jalkakytkimen laiteliitäntä.
8 Verkkoliitäntä Liitäntä laitteen verkkojohtoa varten.
9 Verkkosulakkeet Verkkoliitäntään integroidut hienosulakkeet (2 x).
10 Verkkokytkin Verkkokytkin kytkee laitteen virransyötön päälle (I painettuna) tai pois päältä (O painettuna). LED "ready" palaa, kun kytkin on kytketty päälle.
11 Jalkakytkin Jalkakytkin käynnistää puristustoimenpiteen.

2.3 Ohjauselementtien toiminta

LED "ready" – Ilmaisee toimintavalmiuden.

LED "error" – Ilmoittaa, että puristustoimenpide on epäonnistunut tai että laitteessa ilmenee jokin häiriö.

Painike "reset" – Nollaa kappalelaskurin lukeman.

Painettuasi painiketta "enter" LED-valo sammuu, minkä jälkeen voit jatkaa puristustoimenpidettä.

Painike "käyttötapa 1" – Käytetään laitteen CF 500 käyttötavan 1 valitsemiseen (LED palaa). Käyttötavan 1 yhteydessä puristustoimenpide tapahtuu yhden vaiheen aikana.

LED "Service" – Ilmoittaa, että CF 500 tarvitsee huoltoa. Laitteen jättäminen Phoenix Contactin huollettavaksi 500.000 puristuskerran jälkeen on suositeltavaa. Siten puristusjälki pysyy muuttumattomana.

Painike "käyttötapa 2" – Käytetään laitteen CF 500 käyttötavan 2 valitsemiseen (LED palaa). Käyttötavan 2 yhteydessä puristustoimenpide tapahtuu kahdessa vaiheessa. Ensimmäisessä vaiheessa laite kiinnittää vain koskettimen paikalleen puristusmuotissa.

Painike "enter" – Sammuttaa LEDin "error".

Avautumisrajoituksen painike – Puristusmuotin avautumista voi muuttaa painettaessa ylempää painiketta (avaus) tai alempaa painiketta (sulkeminen). LEDit näyttävät avautumisen määrän:

- 4 LEDiä palaa: suurin avautuminen

- yksikään LED ei pala: pienin aukko

Uusi asetus on käytössä vasta sen jälkeen, kun seuraava puristustoimenpide on suoritettu.

2.4 Laitteen CF 500 käyttöalue

Sähköpuristin CF 500 on tarkoitettu puristuskosketinten puristamiseen.

Erilaisia puristusmuotteja käyttämällä voi käsitellä erilaisia ja poikkileikkaukseltaan hyvin erikokoisia puristuskoskettimia.

Laitetta CF 500 voi käyttää kahden eri käyttötavan tilassa:

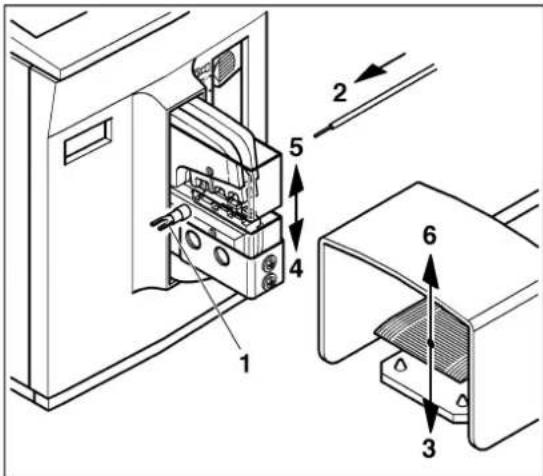

• Käyttötapa 1: puristuskoskettimen puristaminen on toiminnassa, kun jalkakytkin on painettuna.
• Käyttötapa 2: jalkakytkintä painetaan kaksi kertaa. Ensimmäisen painamiskerran yhteydessä laite kiinnittää muottiin sijoitetun koskettimen paikalleen. Kun jalkapainiketta painetaan toisen kerran, laite puristaa puristuskoskettimen valmiiksi.

Puristusvoiman määrä on säädettävissä. Tämä ehkäisee väärin asetettujen koskettimien aiheuttamat työkalujen vauriot ja puristusvirheet.

Puristusmuotin avautumismatkaa voi muuttaa pelkällä painikkeen painalluksella.

Puristustarkkuutta voi parantaa asentamalla siirrettävän asemointivälineen, joka asemoi koskettimet täsmälleen puristusleuan alapuolelle.

Toimitettavissa olevat pu- ristusmuotit

Toimitettavissa olevat puristusmuotit on ilmoitettu tilaustietojen „Puristusmuotit ja suojakuvut“ kohdalla, sivulla 19. Jokaista puristusmuottia varten on oma suojakupu, jossa on täsmälleen muottiin sopiva sisäänvientirako.

3 CF 500a Käyttöönotto

3.1 Yleistä

Sähköpuristuslaitteen käyttöönottoa varten on suoritettava seuraavat vaiheet:

– Laitteen CF 500 sijoittaminen paikalleen
- Suojakuvun poistaminen
– Puristusmuotin asennus
- Su o j a k u v u n a s e n t a m i n e n
- Laitteen CF 500 liittäminen ja kytkeminen päälle
– Puristusmuottien keskittäminen
– Puristusmuotin säätäminen
– Laitteen saattaminen käyttövalmiiksi
- Optimaalisen puristusvoiman aloituskohdan säätö
- Optimaalisen avautumismatkan säätö

3.2 Toimintaohjeet

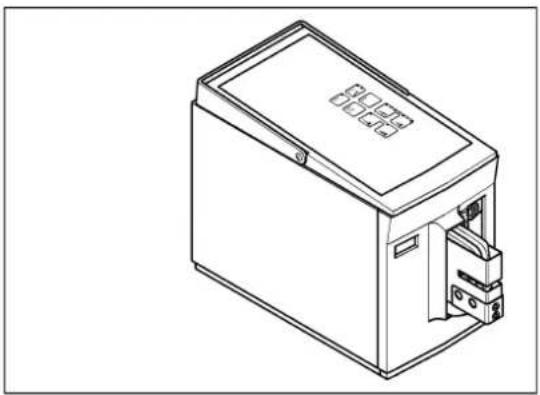

Laitteen CF 500 sijoittaminen paikalleen

VARO: Sijoituspaikan tulee olla tasainen ja vaakasuorassa.

VARO: Käytön ja varastoinnin aikana on syytä välttää:

• kosteita tai pölyisiä paikkoja ja
• erittäin kuumia, suoralle auringonpaisteelle altistuvia tai kylmiä paikkoja (käyttöalue: 10 °C ...40 °C).

Suojakuvun poistaminen

VAROITUS: Loukkaantumisvaara!

Irrota verkkopistoke, ennen kuin poistat suoja-kuvun.

• Avaa ruuvi (1).
• Poista suojakupu (2).

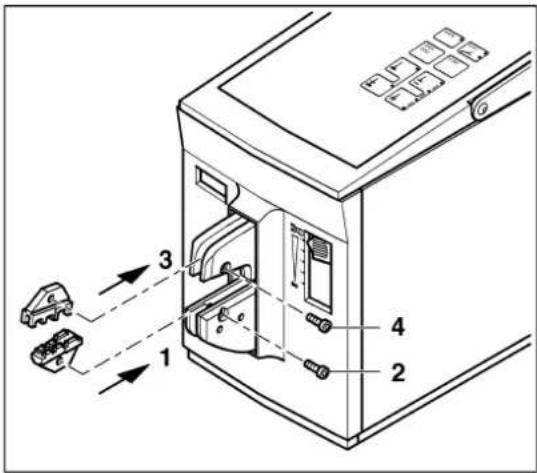

Puristusmuotin asennus

VARO: Ota asennussuunta huomioon:

- Pieni poikkileikkaus edessä

– Suuri poikkileikkaus takana

• Aseta alempi puristusmuotti (1) paikalleen.
  • Kiristä ruuvia (2) hieman.
• Aseta ylempi puristusmuotti (3) paikalleen.
  • Kiristä ruuvia (4) hieman.

Suojakuvun asentaminen

- Aseta varmistustappi (1) alempaan puristusmuottiin ja työnnä suojakupu (2) paikalleen, kunnes kuulet kuvun lukittuvan paikalleen.

VAROITUS: Laitetta CF 500 saa käyttää vain suojakuvun ollessa paikallaan.

VARO: Jos suojakupu puuttuu tai on asennettu väärin paikalleen, virransyöttö laitteeseen CF 500 katkeaa.

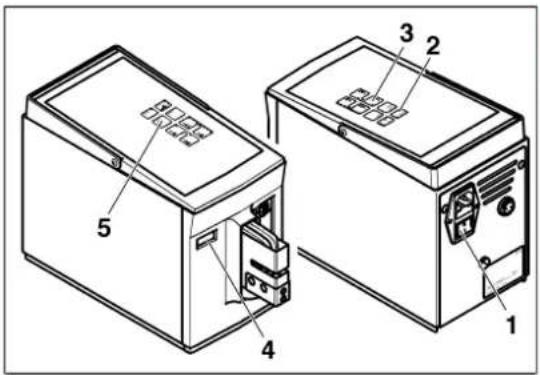

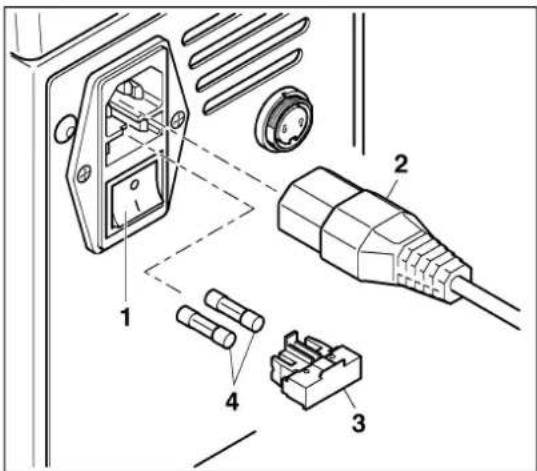

Laitteen CF 500 liittäminen ja kytkeminen päälle

- Liitä jalkakytkin (1) jalkakytkimen liitäntään.

VARO: Laitteesta CF 500 on saatavissa 230 V:n ja 120 V:n jännitteellä toimivat mallit. Tarkasta laitteen tyyppikilvestä oikea verkko-jännite.

• Liitä verkkopistoke (2) verkkoliitäntään ja sukopistoke (3) pistorasiaan.
• Kytke CF 500 päälle verkkokytkimestä (4) (paina kohtaa I).
  LED "ready" palaa (5).

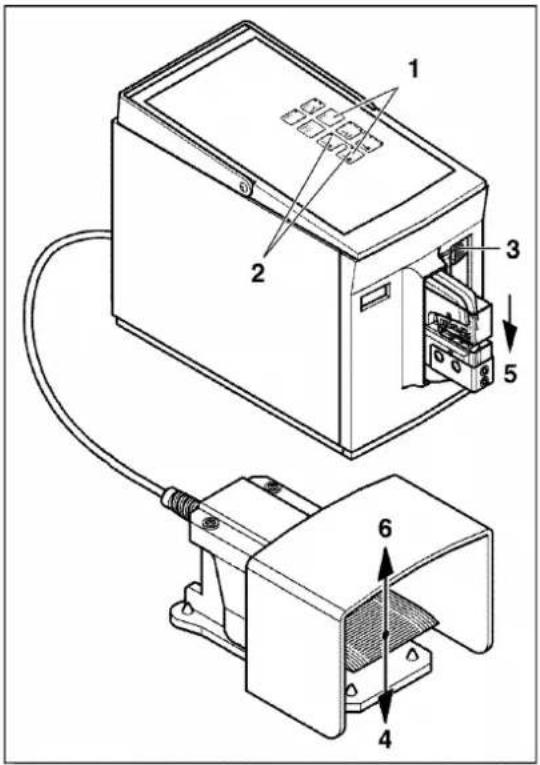

Puristusmuottien keskittäminen

VARO: Puristusmuottien poraukset ovat kiinnitysruuveille hieman väljiä. Tämän vuoksi puristusmuotit on keskitettävä ja säädettävä.

- Paina samanaikaisesti painikkeita "käyttötapa 2" + "enter" (1).

- Painikkeiden "käyttötapa 1 + 2" LEDit vilkkuvat (2).

• Työnnä säätöluisti (3) asentoon 1.

VARO: Vapauta jalkakytkin vasta sen jälkeen, kun puristusmuotti on sulkeutunut. Muussa tapauksessa muotti avautuu automaattisesti, säätötila päättyy ja LED "error" palaa.

• Paina jalkakytkintä (4) ja pidä sitä painettuna.
• Puristusmuotti (5) sulkeutuu hitaasti, kunnes se kohtaa vastuksen ja asettuu keskelle.
  • Vapauta jalkakytkin (6).

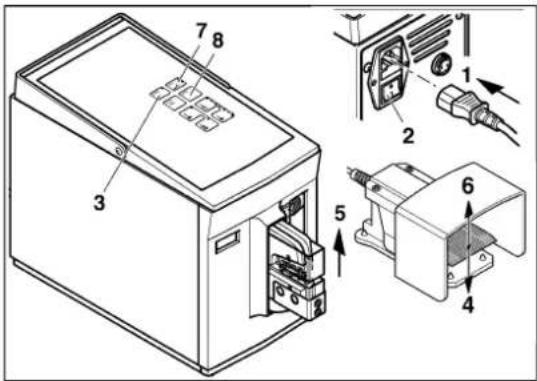

Puristusmuotin säätäminen

VAROITUS: Loukkaantumisvaara!

Irrota verkkopistoke, ennen kuin poistat suoja-kuvun.

• Kytke CF 500 pois päältä verkkokytkimestä (1) (paina kohtaa 0).
• Irrota verkkopistoke (2).
• Avaa ruuvi (7).
• Poista suojakupu (3).
• Tarkasta puristusmuottien keskitys. Korjaa säätöä tarvittaessa (4).
• Kiristä ruuvi (5).
• Aseta suojakupu (6) paikalleen ja kiristä ruuvi (7).

Laitteen saattaminen käyttövalmiiksi

• Liitä verkkopistoke (1).
• Kytke verkkokytkin (2) päälle (paina kohtaa I). LED "ready" palaa (3).
• Paina jalkakytkintä (4).
• Puristusmuotti (5) avautuu automaattisesti, vapauta jal-kakytkin (6). LED "error" palaa (7).
• Paina painiketta "enter" (8). CF 500 on nyt käyttövalmis.

VARO: Käyttötapa 2 on asetettuna. Käyttötapa on tarkastettava ennen jokaista käyttökertaa.

Optimaalisen puristusvoiman aloituskohdan (1 ... 5) säätö

• Työnnä säätöluisti (1) asentoon 1.
• Valitse painikkeella "käyttötapa 1".
• Paina jalkakytkintä.
  Puristustoimenpide tapahtuu ilman muottiin asetettua puristuskosketinta. Jos LED "error" palaa, tarkasta puristusmuottien säätö (katso sivu 13).
• Sijoita johdin ja puristuskosketin muottiin.

VARO: Varmista, että poikkileikkaus on sopiva

• Paina jalkakytkintä.
• Jos LED "error" palaa, työnnä säätöluisteja yksi asento ylöspäin.
• Paina painiketta "enter".
• Jatka toimenpidettä siihen saakka, kunnes LED "error" ei enää pala.
• Mahdollisia materiaalitoleransseja voi tasata työntämälä säätöluisteja vielä yhden asennon ylöspäin.

Optimaalisen avautumismatkan säätö

• Paina ylempää painiketta, kunnes kaikki neljä LED-valoa palavat.
  Suurin avautumismatka on säädetty.
• Suorita puristustoimenpide.

VARO: Säätöihin tehdyt muutokset ovat käytössä vasta seuraavan puristuskerran jälkeen.

• Jos avautumismatka on liian suuri, paina alempaa painiketta, jolloin enää kolme LEDiä jää palamaan.
• Suorita puristustoimenpide.
• Toista toimenpide, kunnes avautumismatka on säädetty optimaaliseksi.

4 Käyttö

4.1 Puristus yhden vaiheen aikana

Käyttötavan 1 asettaminen

• Kytke CF 500 päälle verkkokytkimestä (1) (paina kohtaa I).
  LED "ready" palaa (2).
  • Paina painiketta "käyttötapa 1" (3).
• Lue tarvittaessa kappalelaskuri (4) ja nollaa se painikkeella "reset" (5).

Puristuskoskettimen puristaminen

• Keskitä puristuskosketin (1) puristusmuotin keskelle.
  • Sijoita johdin (2) puristuskoskettimeen.

VARO: Varmista, että poikkileikkaus on sopiva.

• Paina jalkakytkintä (3), kunnes puristusmuotti on sulkeutunut kokonaan (4).
• Puristusmuotti (5) avautuu automaattisesti, vapauta jal-kakytkin (6).
• Poista puristuskosketin yhdessä puristetun johtimen kanssa (7)

VARO: LED "error" palaa, mikäli puristustoimenpide on epäonnistunut (katso sivu 17).

Pysäytys

• Lue tarvittaessa kappalelaskuri (1).
- Kytke CF 500 pois päältä verkkokytkimestä (2) (paina kohtaa 0).

4.2 Puristus kahden vaiheen aikana

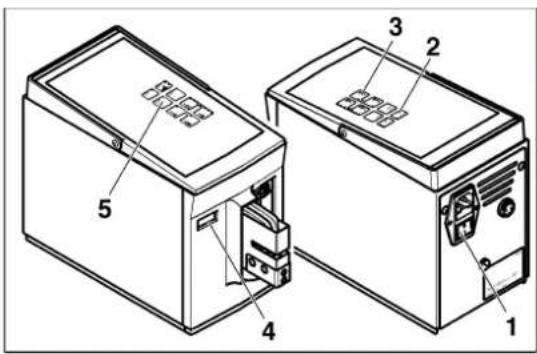

Käyttötavan 2 asettaminen

• Kytke CF 500 päälle verkkokytkimestä (1) (paina kohtaa I). LED "ready" palaa (2).
• Paina painiketta "käyttötapa 2" (3).
• Lue tarvittaessa kappalelaskuri (4) ja nollaa se painikkeella "reset" (5).

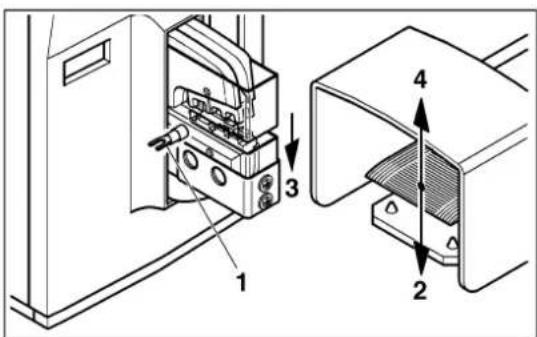

Puristuskoskettimen kiinnittäminen

VARO: Varmista, että poikkileikkaus on sopiva.

• Keskitä puristuskosketin (1) puristusmuotin keskelle.
• Paina jalkakytkintä (2), kunnes puristuskosketin on kiinnittynyt paikalleen (3).
  • Vapauta jalkakytkin (4).

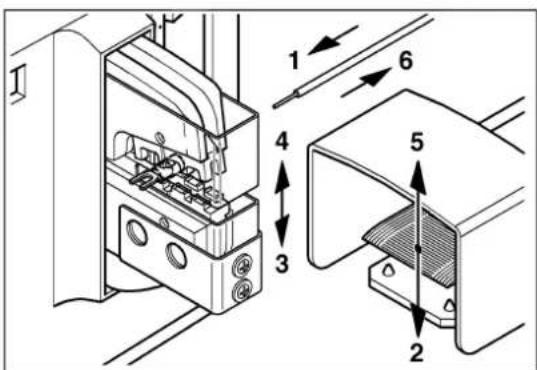

Puristuskoskettimen puristaminen

• Sijoita johdin (1) puristuskoskettimeen.
• Paina jalkakytkintä (2), kunnes puristusmuotti on sulkeutunut kokonaan (3).
• Puristusmuotti (4) avautuu automaattisesti, vapauta jal-kakytkin (5).
• Poista puristuskosketin yhdessä puristetun johtimen kanssa (6)

VARO: LED "error" palaa, mikäli puristus on epäonnistunut (katso sivu 17).

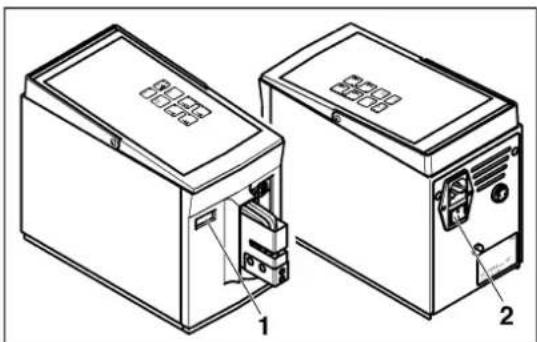

• Lue tarvittaessa kappalelaskuri (1).
- Kytke CF 500 pois päältä verkkokytkimestä (2) (paina kohtaa 0).

Tämä häiriö johtuu seuraavista syistä:

– Jalkakytkin vapautettu liian varhain
- Poikkileikkaus valittu väärin
- Väärin säädetty aloituspuristusvoima (1 ... 5)
– Puristusmuotti säädetty väärin

Jalkakytkin vapautettu liian varhain

Mikäli jalkakytkin vapautetaan liian varhain, puristusmuotti avautuu heti lähtöasentoon saakka.

• Paina painiketta "enter".
  LED "error" sammuu.

• Toista puristustoimenpide.

Poikkileikkaus valittu väärin

Puristustoimenpide keskeytyy ylikuormituksen vuoksi, mikäli muottiin sijoitetaan liian suuri puristuskosketin tai muutoin tarkoitukseen soveltumattomia esineitä. Puristusmuotti avautuu tällöin välittömästi lähtöasentoon saakka.

• Paina painiketta "enter".
  LED "error" sammuu.

- Toista puristustoimenpide oikeaa poikkileikkausta käyttäen.

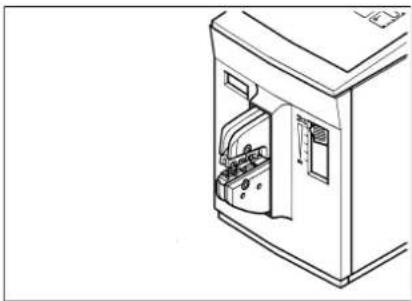

Väärin säädetty aloituspuristusvoima (1 ... 5)

Muottiin asetettu kosketin on liian suuri valittua aluetta var- ten.

- Työnnä säätöluistia yksi asento ylöspäin.

- Paina painiketta "enter". LED "error" sammuu.

- Toista puristustoimenpide siihen saakka, kunnes puristusvoima on säädetty optimaalisesti.

Puristusmuotti säädetty väärin

VAROITUS: Loukkaantumisvaara!

Irrota verkkopistoke ennen suojakuvun poista-mista.

• Kytke CF 500 pois päältä verkkokytkimestä (1) (paina kohtaa 0).
• Irrota verkkopistoke (2).
• Avaa ruuvi (3).
• Poista suojakupu (4).
• Avaa ruuvit (5).
• Suorita käyttöönottoon kuuluvat vaiheet (ks. luku 3).

5.2 Laitetta CF 500 ei voi kytkeä päälle

Laitetta CF 500 ei voi kytkeä päälle. LED "ready" ei pala.

Tämä häiriö johtuu seuraavista syistä:

• Laitetta ei ole liitetty verkkoon
  – Viallinen verkkosulake

Laitetta ei ole liitetty verkkoon

• Tarkasta, onko verkkopistoke liitetty laitteen CF 500 verkkoliitäntään ja sukopistoke verkkopistorasiaan.
• Varmista, että virransyöttö verkkopistorasiaan on kunnossa.

Viallinen verkkosulake

VAROITUS: Loukkaantumisvaara!

Kytke CF 500 verkkokytkimestä pois päältä ja irrota verkkopistoke!

• Kytke CF 500 pois päältä verkkokytkimestä (1) (paina kohtaa 0).
• Irrota verkkopistoke (2).
  • Vedä sulakkeenpidin (3) pois paikaltaan.
  • Tarkasta verkkosulakkeet (4).
• Vaihda viallinen verkkosulake (tuotteen nro, ks. tilaus-tiedot sivulla 19).
  • Työnnä sulakkeenpidin paikalleen

VARO: Sulakkeenpitimen tulee lukittua paikalleen.

Kuvaus Tyyppi Tuotteen nro

Sähköpuristin 230 V CF 500-230V 1208348

Sähköpuristin 120 V CF 500-120V 1208351

Verkkosulake, CF 500-230V FUSE SB 1,25 A 1208801

Verkkosulake, CF 500-120V

FUSE SB 2,5 A

1209062

Puristusmuotit ja suojakuvut

CF 500/DIE AI 6Tuotteen nro1212238	CF 500/COV AI 6Tuotteen nro 1212254	CF 500/DIE AI 25Tuotteen nro 1212239	CF 500/COV ^1 Tuotteen nro 1212250
Pääteholkit (A... ja AI...), 0,25 ... 6 mm ^2			Pääteholkit (A... ja AI...), 10, 16 ja 25 mm ^2
CF 500/DIE AI 50 CF 500/COVTuotteen nro 1212261	CF 500/COV ^1 Tuotteen nro 1212250	CF 500/DIE AI-TWIN 10Tuotteen nro 1212262	CF 500/COV AI-TWINTuotteen nro 1212266
Pääteholkit (A... ja AI...), 35 ja 50 mm ^2			TWIN-pääteholkit (AI-TWIN), 2 x 4, 2 x 6 ja 2 x 10 mm ^2
CF 500/DIE TC 4Tuotteen nro 1212237	CF 500/COV ^1 Tuotteen nro 1212250	CF 500/DIE TC 10Tuotteen nro 1212260	CF 500/COV ^1 Tuotteen nro 1212250
Kierretyt koskettimet (CK...), 0,14 ... 4 mm ^2			Kierretyt koskettimet (CK...), 6 ... 10 mm ^2
CF 500/DIE SC 1,5Tuotteen nro 1212241	CF 500/COV SCTuotteen nro 1212251	CF 500/DIE SC 6Tuotteen nro 1212242	CF 500/COV SCTuotteen nro 1212251
Litteät holkit ja litteät liittimet (SCF..., SCM...),0,1 ... 1,5 mm ^2			Litteät holkit ja litteät liittimet (SCF..., SCM...), 0,5 ... 6 mm ^2

CF 500/DIE RCI 6Tuotteen nro 1212240 Tuotteen nro 1212255 Tuotteen nro Eristetyt kaapelikengät (RCI, FCI,...), 0,5 ... 6 mm ^2 Eristetyt kaapelikengät (RCI, FCI,...), 0,14 ... 1,0 mm ^2
CF 500/DIE RCI 6-1Tuotteen nro 1212691 Tuotteen nro 1212255 Tuotteen nro [IMAGE]Eristetyt kaapelikengät (C-RCI, C-FCI, )0,5 ... 6 mm ^2 , epäsymmetrinen puristusmuoto, soveltuu myös eristetyille litteille holkeille, jotka on varustettu metallisella eristeen vahvikkeella.			CF 500/DIE SR 6-2212692 Tuotteen nro 1212255[IMAGE]Aurinkoenergiakäyttöön tarkoitetut koskettimet 2,5 ... 6 mm ^2
CF 500/DIE RC 10Artikel-Nr. 1212244 Artikel-Nr. 1212252 Tuotteen nro 1212257 Tuotteen nro 1212250[IMAGE]Standardin DIN 46234 mukaiset kaapelikengät (RC, FC,...), 0,5 ... 10 mm ^2			CF 500/DIE RC 1657 Tuotteen nro 1212250[IMAGE]Standardin DIN 46234 mukaiset kaapelikengät (RC, FC,...), 16 mm ^2
CF 500/DIE RCT 2,5Tuotteen nro 1212243 Tuotteen nro 1212253 Tuotteen nro [IMAGE]Putkikaapelikengät, 0,34 ... 2,5 mm ^2			CF 500/DIE RCT 10-1212245[IMAGE]Putkikaapelikengät (standardi), 4 ...10 mm ^2
CF 500/DIE RCT 10-2Tuotteen nro 1212246 ^2) [IMAGE]Standardin DIN 46235 mukaiset putkikaapelikengät, 4 ...10 mm ^2			CF 500/DIE RCT 10-3Tuotteen nro 1212256 ^2) [IMAGE]Putkikaapelikengät (erikoismalli), 4 ... 10 mm ^2

1) CF 500 - Suojakupu ilman syvennystä
2) ∅ u/s (ulko-/sisähalkaisija millimetreinä), koskee kaapelikengän poikkileikkausta

Asemointiväline litteitä holkkeja ja litteitä liittimiä varten

Puristustarkkuutta voi parantaa asentamalla siirrettävän asemointivälineen, joka asemoi koskettimet täsmälleen puristusleuan alapuolelle.

Typpi Tuottee

n nro

CF 500/LOC SCF 6,3/6

1212247 Litteät holkit (SCF...) leveyteen 6,3 mm saakka

Puristuskoskettimet Muotti Suojakupu

CF 500/DIE SC 6 CF 500/COV SC

CF 500/LOC SCF 4,8/2,5

1212248 Litteät holkit (SCF...) leveyteen 4,8 mm saakka

1212249 Litteät holkit (SCF...) leveyteen 2,8 mm ja pituuteen 5 mm saakka

1212264 Litteät liittimet (SCM...), 0,5 ... 2,5 mm²

1212265 Litteät liittimet (SCM...), 1,5 ... 6 mm ^2

Suurin puristusvoima 10 kN

Puristusaika < 1 s

Kappalelaskuri

Mitat (I x k x s)

Peruslaitteen paino

Jalkakytkimen paino

6-paikkainen LC-näyttö, palautettavissa alkutilaan

140 mm x 220 mm x 320 mm

10 kg

1,2 kg
