CF 500-230V - Elektrik ölçüm cihazı Phoenix Contact - Ücretsiz kullanım kılavuzu

Ürün Tipi	Elektrikli Sıkma Aleti
Marka	Phoenix Contact
Model	CF 500-230V
Besleme Gerilimi	230 V / 50 Hz
Güç Tüketimi	160 VA
Maksimum Sıkma Kuvveti	10 kN
Sıkma Süresi	< 1 s
Boyutlar (G x Y x D)	140 mm x 220 mm x 320 mm
Temel Cihaz Ağırlığı	10 kg
Pedal Anahtarı Ağırlığı	1,2 kg
Ekran	Sıfırlanabilir 6 Haneli LCD Parça Sayacı
Çalışma Modları	1 Adım (tam sıkma) / 2 Adım (sabitleme ve ardından sıkma)
Çalışma Sıcaklık Aralığı	10 °C - 40 °C
LED Göstergeleri	Ready, Error, Bakım, Mod 1, Mod 2
Güvenlik	Otomatik kesme özellikli koruyucu kapak
Uygun Kullanım	Sıkma kontaklarının sıkılması (ucu, TWIN, tornalanmış kontak, klips, yalıtımlı pabuç, boru pabuç, vb.)
Sıkma Matrisi	Değiştirilebilir, merkezleme ve ayar mümkün
Sıkma Kuvveti Ayarı	1-5 arası sürgü
Matris Açıklığı Ayarı	LED göstergeli (4 LED) tuşlar ile
Önerilen Bakım	500.000 sıkmada bir Phoenix Contact tarafından
Şebeke Sigortaları	2 x 1,25 A (tip FUSE SB 1,25 A)
Pedal Anahtarı Bağlantısı	Evet
Mevcut Aksesuarlar	Klips ve düz konektörler için pozisyonerler
Koruyucu Kapak	Her sıkma matrisi için özel
Garanti	Phoenix Contact satış koşullarına göre

Sık sorulan sorular - CF 500-230V Phoenix Contact

CF 500 nasıl çalıştırılır?

Çalıştırmak için, cihazı düz bir yüzeye yerleştirin, fişi çektikten sonra koruyucu kapağı çıkarın, uygun sıkma matrisini takın, kapağı geri takın, pedal anahtarını ve şebekeyi bağlayın, ardından anahtarı açın. ready LED'i yanmalıdır. Ardından matrisin merkezleme ve ayarını yapın.

LED « error » yanarsa ne yapmalı?

error LED'i şunları gösterebilir: pedal anahtarı çok erken bırakıldı (enter'a basın ve tekrarlayın), yanlış tel kesiti (doğru kesiti kullanın), yanlış sıkma kuvveti ayarı (sürgü konumunu artırın) veya yanlış matris ayarı (çalıştırma prosedürünü izleyin).

Sıkma kuvveti nasıl ayarlanır?

Sıkma kuvveti sürgü (1-5 konumları) ile ayarlanır. Kuvveti artırmak için sürgüyü daha yüksek bir konuma getirin. Önce kontaksız bir deneme sıkması yapın, ardından uygun kontak ile yapın. error LED'i yanıp sönerse, sönene kadar bir kademe artırın, ardından toleransları telafi etmek için bir kademe daha ekleyin.

Sıkma matrisi nasıl değiştirilir?

Öncelikle şebeke konektörünü çıkarın. Vidalarını sökerek koruyucu kapağı çıkarın. Üst ve alt matris vidalarını gevşetin, eski matrisleri çıkarın, yenilerini konumuna uygun şekilde yerleştirin (küçük kesit önde, büyük kesit arkada), vidaları sıkıştırmadan sıkın, ardından merkezleme ve ayar yapın. Uygun koruyucu kapağı geri takın.

Hangi tip kontaklar sıkılabilir?

CF 500 şunları sıkabilir: uçlar (A..., AI...), TWIN uçlar (AI-TWIN), tornalanmış kontaklar (CK...), klips ve düz konektörler (SCF..., SCM...), yalıtımlı pabuçlar (RCI, FCI, C-RCI, C-FCI), pabuçlar (RC, FC) DIN 46234'e göre ve boru pabuçlar (standart ve DIN 46235). Uygun kesitler için kılavuza bakın.

İki adımlı mod nasıl kullanılır?

Çalışma Modu 2 tuşuna basın. Sıkma kontağını matrise yerleştirin ve kontağı sabitlemek için pedal anahtarına bir kez basın. Bırakın, teli takın, ardından tam sıkma işlemi için ikinci kez basın. Sıkma işleminden sonra matris otomatik olarak açılır.

LED « Bakım » ne anlama gelir?

Bakım LED'i yaklaşık 500.000 sıkmadan sonra yanar. Önleyici bakım önerildiğini gösterir. Phoenix Contact, sıkma kalitesinin sürekliliğini sağlamak için bu bakımın kendi servisleri tarafından yapılmasını önerir.

Parça sayacı nasıl sıfırlanır?

Parça sayacı (6 haneli LCD ekran) reset tuşuna basılarak sıfırlanır. Enerji kesildikten sonra değerini yaklaşık bir hafta korur. Sıfırlamadan önce değeri not edin.

Hangi sigortalar kullanılmalıdır?

CF 500-230V modeli için, iki adet FUSE SB 1,25 A tipi şebeke sigortası kullanın (referans 1208801). CF 500-120V için ise 2,5 A sigortalar (referans 1209062). Cihazın fişini çektikten sonra arızalı sigortaları kontrol edin ve değiştirin.

Sıkma matrislerinin referansları nerede bulunur?

Sıkma matrisleri ve ilgili koruyucu kapakların referansları kılavuzun ekinde listelenmiştir. Örneğin: CF 500/DIE AI 6 (1212238) 0,25-6 mm² uçlar için, CF 500/COV AI 6 (1212254) kapak için. Kılavuzun 19. sayfasındaki matris tablosuna bakın.

KULLANIM KILAVUZU CF 500-230V Phoenix Contact

TR Kullanıcı El Kitabı

Tanımlama: UM TR CF 500

Revizyon: 04

Ürün No.: —

Bu el kitabının geçerli olduğu ürün:

Tanımlama Ürün No.

CF 500-230V 1208348

CF 500-120V 1208351

Lütfen aşağıdaki uyarılara dikkat ediniz

Bu el kitabının hedef grubu

Bu el kitabında tanımlanan ürün kullanımı sadece kalifiye elektrikçiler veya bunlar tarafından eğitilmiş kişiler tarafından kullanılabilir. Bu kişiler ilgili standartları ve elektrik mühendisliği ile ilgili diğer talimatları ve özellikle ilgili güvenlik tasarımlarını bilmelidir.

Kullanılan sembollerin ve sinyal sözcüklerin açıklanması

Bu sembol insanlara zara verebilecek tehlikelere işaret eder. İnsanlara zarar vermemek için, bu uyarı ile işaretlenmiş olan tüm uyarılara dikkat ediniz.

Bir uyarı kelimesi ile işaretlenmiştir üç farklı yaralanma grubu mevcuttur.

TEHLİKE Önlenmediği takdirde yaralanmalara ve hatta ölüme sebep olan tehlikeli bir duruma işaret eder.

UYARI Önlenmediği takdirde yaralanmalara ve hatta ölüme sebep olabilecek tehlikeli bir duruma işaret eder.

DİKKAT Önlenmediği takdirde yaralanmalara sebep olabilecek tehlikeli bir duruma işaret eder.

NOT uyarı kelimesine sahip sembol ve ilgili metin cihazda bir arıza veya cihazın, cihaz periferisinin veya yazılım ile donanımının hatalı çalışmalarına sebep olabilecek işlemlere karşı uyarır.

Bu sembol ve eşlik eden metin, ek bilgi sağlar veya başka bilgi kaynaklarına yönlendirir.

Bize erişebileceğiniz ileşim yolları

internet

Phoenix Contact ürünleri ve genel iş koşullarımızla ilgili güncel bilgiler için şu internet site-sine bakınız:

phoenixcontact.com.

En güncel dokümantasyonu kullandığınızdan emin olunuz. Yüklenebileceği adres: phoenixcontact.net/products.

Ülkelerdeki temsilcilikler

Bu dokümantasyonu kullanarak çözemeyeceğiniz sorunlarda lütfen ilgili ülke temsilciliklerine başvurunuz.

phoenixcontact.com.

Yayimlayan

PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8

32825 Blomberg

GERMANY

Bu el kitabının içeriği ve tasarımı ile ilgili önerileriniz veya düzeltme talepleriniz varsa, önerilerinizi bize memnuniyetle gönderebilirsiniz:

[e-mail].

Teknik dokümantasyonun kullanılması ile ilgili genel koşullar

Phoenix Contact kullanıcı için makul olan durumlarda, önceden haber vermeden bu dokümantasyonun içeriğinde ve içinde tanımlanan ürünlerde değişiklik yapma, düzeltme ve/veya geliştirme hakkını saklı tutar. Aynı durum teknik gelişmeye hizmet eden teknik değişiklikler için de geçerlidir.

Bu teknik dokümantasyona (özellikle kullanıcı belgeleri) sahip olunması, Phoenix Contact firmasının üründe herhangi bir teknik değişiklik ve/ya da teknik dokümantasyon bilgilerinde değişiklik yapıldığında, tarafından haber verilmesi zorunluluğunu da beraberinde getirmez. Uygulamada kullanılmasından ve de özellikle geçerli olan normlara ve yasalara uygunluğunun kendiniz tarafından kontrol edilmesinden sorumlu olduğunuza dikkat ediniz. Teknik dokümantasyondan alınacak bilgilerin tamamı hiçbir açık, imalı veya üstü kapalı bir garanti söz konusu olmadan verilmiştir.

Buna ek olarak, yönetmelik sadece Phoenix Contact mevcut genel şartlar ve koşulları için geçerli, özellikle garanti yükümlülüklerinde.

Bu kılavuz içinde bulunan tüm resimler telif hakları ile korunmaktadır. İçeriklerdeki her türlü değişiklik veya kısmı yayınlama yasaktır.

Phoenix Contact burada kullanılan Phoenix Contact ürünleri ile ilgili tüm hakları saklı tutar. Üçüncü şahıslar tarafından talep edilen mülkiyet hakları işbu kayıta yasaktır.

Bu şekilde işaretlenmiş olmasa dahi diğer ürünler de yasal olarak korunabilir.

İçindekiler

1 Temel Uyarilar 7

1.1 Amacına uygun kullanım....7
1.2 Çalışma yerleri 8
1.3 Güvenliğiniz için....8

2 CF 500 tanımlaması 9

2.1 Teslimat içeriği 9
2.2 Kumanda parçalarına genel bakış 9
2.3 Kumanda elemanlarının fonksiyonu....10
2.4 Kullanım alanı: CF 500....10

3 CF 500Devreye alma ....11

3.1 Genel bakış 11
3.2 Uygulama şekli 11

4 Kumanda 15

4.1 Bir adımda kívırma işlemi 15
4.2 İki adımda kívırma işlemi....16

5 Arızaların giderilmesi 17

5.1 LED „hata“ yansitiyor....17
5.2 CF 500 açılmıyor....18

A Ek 19

A 1 Sipariş bilgileri .... 19
A 2 Teknik Bilgiler....21

1 Temel Uyarılar

CF 500 ile arızası ve güvenli bir şekilde çalışabilmek için güvenlik uyarlarının bilinmesi ve bu uyarılara uyulması şarttır.

1.1 Amacına uygun kullanım

UYARI: CF 500 sadece kívırma çalışmaları için tasarlanmıştır.

Bu sırada sadece uygun kesitli kívırma kalıpları kullanılabilir (bkz „Kívırma kalıpları ve koruyucu kapaklar“ sayfa 19).

Asla masif metal parçalar veya benzer nesneler yerleştirilemez. Bu şekilde kívırma kalıbı hasar görür.

Normal donatımlar dışındaki izin verilmeyen dönüşümler ve CF 500 üzerinde yapılacak her türlü değişiklikler bir emniyet gereği olarak yasaktır.

DİKKAT: Tüm uyarılara uyulması ve öngörülen işletme koşullarının yerine getirilmesi de amacına uygun kullanıma dahildir.

UYARI: CF 500 sadece

- amacına uygun kullanım ve

- güvenlik tekniği bakımından kusursuz bir durumda ise kullanılmalıdır.

UYARI: CF 500 için devreye alma, kullanım ve onarım konusunda çalışan herkes uygun mesleki eğitime sahip olmalı ve bu kullanma kılavuzuna harfiyen uymalıdır.

CF 500Çeşitli tipte kívırma kontaklarının sıkıştırılması için kullanılır:

- D a m a r y ü k s ü k l e r i

- Ç İFT Damar yüksükleri

– Düz geçme kovanlar ve düz fisler

- Yalitilmiş kablo pabucu

- K a b l o p a b u c u

- Boru kablo pabucu

Diğer kívırma kontakları için sorunuz.

Çalışmalarına izin verilen operatörler

CF 500 üzerinde sadece yetkili ve eğitimli operatörler çalışabilir.

Operatör çalışma alanındaki üçüncü şahısların sorumluluğunu taşır.

İşletici, kullanıcı için kullanma kılavuzunu erişilebilir vaziyette bulundurmalı ve kullanıcıının bunu okuyup anladığından emin olmalıdır.

UYARI: Sadece Phoenix Contact firmasının orijinal kívırma kalıplarını ve orijinal yedek parçalarını kullanınız.

1.2 Çalışma yerleri

DİKKAT: İşletme ve depolamada aşağıdaki durumlara dikkat edilmelidir:

- nemli veya tozlu ortamlar ve

– çok sıcak, doğrudan güneş ışinlarına maruz kalan ve düşük sıcaklıklardaki ortamlar (çalışma aralığı: 10 °C bis 40 °C).

CF 500DİKKAT: üzerinde herhangi bir sıvı dökülmemelidir.

CF 500 aşırı derecede sarsılmamalı ve darbe almamalıdır.

1.3 Güvenliğiniz için

UYARI: Koruyucu kapak, kullanıcıının güvenliği için takılmıştır. Hiçbir koşulda değiştirilmemeli, çıkarılmamalı veya değişikliklerden dolayı altlanmamalıdır.

UYARI: CF 500 sadece koruyucu kapak takılıyken çalıştırılabilir.

Koruyucu kapağın çıkarılması gerektiği tüm çalışmaların öncesinde (örn. kívırma kalıbı ayarlama) şebeke fişini çekiniz.

Molalarda veya kullanılmadığı zamanlarda elektrikli kívırma makinesini kapatınız.

Güvenlik sebebiyle CF 500 koruyucu kapağı çıkardığınızda otomatik kapanır.

UYARI: Şebeke fişini mahfazayı açmadan önce çekiniz.

2 CF 500 tanımlaması

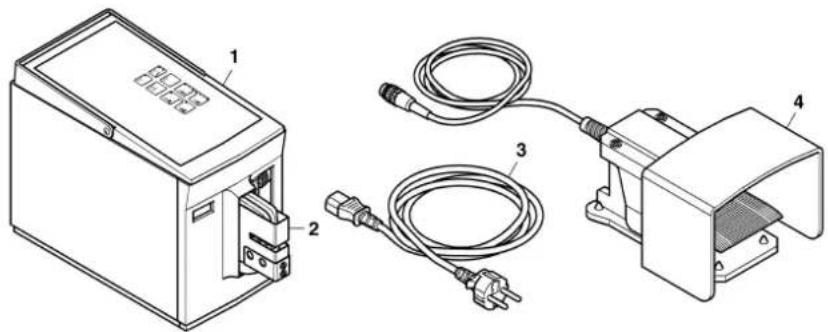

2.1 Teslimat içeriği

1 Ana cihazCF 500
2 Koruyucu kapak
3 Sebeke kablosu
4 Ayak şalteri

Kullanıcı El Kitabı

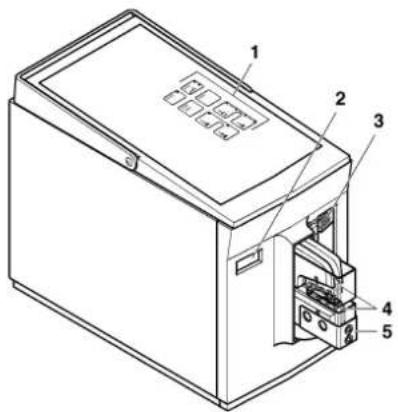

2.2 Kumanda parçalarına genel bakış

1 Kumanda paneli Kullanılan fonksiyonların seçilmesi ve cihaz durumları göstergesi.
2 Sayaç Sayaç her tamamlanan kívırma işlemini kaydeder. Sayaç durumu cihaz kapalıyken yaklaşık bir hafta boyunca kayıtlı kalır.
3 Ayar sürgüsü Ayar sürgüsü, kívırma kalıbının tam güçle sıkıştırıldığı alanı ayarlar. Eğer kalıp bu alanın dışında dirençle karşılaşırsa, kívırma pensesi derhal açılır. (1 = minimum alan, 5 = maksimum alan.)
4 Kívirma kalıbı Kívirma kontağınlı pozisyonlar ve bunu iletkenle sıkıştırır.
5 Koruyucu kapak Koruyucu kapak kivirma kalibinin tehlikeli alanındaki yaralanmaları önler. CF 500 sadece koruyucu kapak tam olarak takıldığı zaman çalışır.
6 Taşıma kolu Taşıma kolu ile CF 500 taşınır.
7 Ayak şalteri bağlantısı Ayak şalteri için cihaz bağlantısı.
8 Şebeke bağlantısı Şebeke kablosu için cihaz bağlantısı.

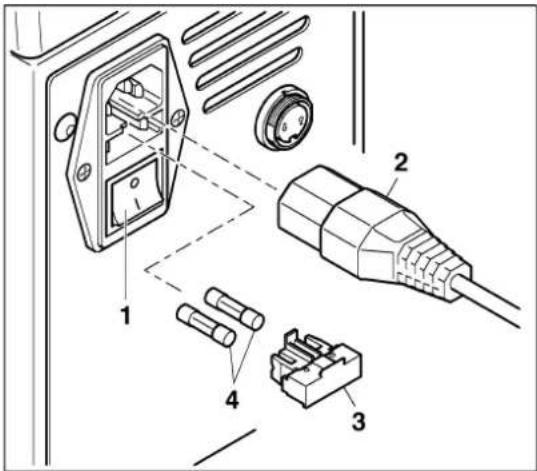

9 Sebeke sigortaları Sebeke bağlantısına entegre hassas sigortalar (2 x).
10 Şebeke anahtarı Şebeke anahtarı elektrik girişini başlatır (I basılı) veya kapatır (0 basılı). Açma sonrasında LED „hazır“ yanar
11 Ayak şalteri Ayak şalteri kívırma işlemini başlatır.

2.3 Kumanda elemanlarının fonksiyonu

LED „hazır“ – İşletime hazır olma durumunu gösterir.

LED „hata“ –Kıvırma işleminin hatalı olduğunu veya arıza olduğunu gösterir.

„Sifirla“ tuşu – Adet sayacının sayma vaziyetini sıfırlar.

„enter“ tuşuna basın, o zaman LED söner ve siz kívırma işlemine devam edebilirsiniz.

„İşletim modu 1“ – CF 500 'yi işletim modu 1 ile açar (LED yanıyor). İşletim modu 1'de kívırma işlemi tek adımda gerçekleştirilir.

LED „Servis“ – CF 500 için bakım zamanı geldiğini gösterir. 500.000 kívırma işleminden sonra Phoenix Contact firması tarafından servis talep edilmesini tavsiye ediyoruz, böylece kívırma işlemlerinin kalitesi korunabilir.

„İşletim modu 2“ – CF 500 'yi işletim modu 2 ile açar (LED yanıyor). İşletim modu 2 ile kívırma işlemi 2 adımda gerçekleşir, birinci adımda sadece kontak kalıp içerisinde sabitlenir.

„enter“ tuşu – LED „hata“yi söndürür.

Açıklık sınırlaması tuşları – Üst tuşa basılarak (acma) veya alt tuş (kapama) ile kívırma kalibının açıklığı değiştirilebilir. LED'ler açıklığı gösterir:

- 4 LED yanarsa: açıklık maksimum

- Hiç LED yanmaz ise: açıklık minimum

Bir sonraki kívırma işlemi gerçekleştirildikten sonra yeniden ayar etkili olur.

2.4 Kullanım alanı: CF 500

Elektrikli kívırma makinesi CF 500 kívırma kontaklarının sıkıştırılması için kullanılır.

Farklı kívırma kalıplarının kullanılmasıyla çeşitli türden kívırma kontakları geniş bir kesit aralığı için işlenebilir.

CF 500 iki işletim modunda kullanılabilir:

– İşletim modu 1: Kívırma kontağı sıkıştırılır, eğer ayak şalterine basılırsa.

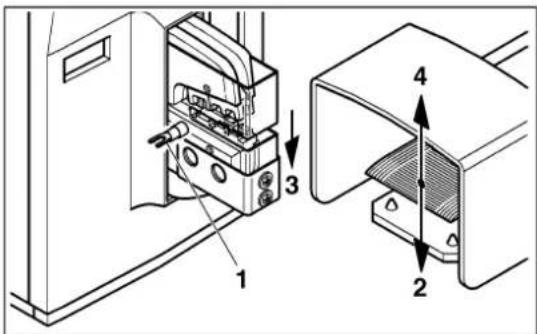

- İşletim modu 2: Ayak şalterine iki kez basılır. İlk basıldığında kalıp içerisinde yerleştirilen kontak sabitlenir. İkinci kez ayak şalterine basıldığında kívırma kontağı sıkıştırılır.

Uygulanacak pres gücü ayarlanabilir. Bu, takımların hasar görmesini ve hatalı yerleştirilmiş kontaklardan dolayı hatalı kívırma işlemlerini önler.

Bir kez tuşa basılarak kívırma kalibının açıklık mesafesi değiştirilebilir.

Kusursuz kívırma için kaydırılabilir konum belirleyicisi monte edilebilir, bu ise kontakları tam olarak kívırma kalıbının altına pozisyonlamaktadır

Teslim edilebilir kívırma kalıpları

Teslim edilebilir kívırma kalıpları sipariş verileri arasında „Kívırma kalıpları ve koruyucu kapaklar“ sayfa19 de belirtilmiştir. Her kívırma kalıbı için giriş açıklığına tam uyan bir koruyucu kapak düzenlenmiştir.

3 CF 500Devreye alma

3.1 Genel bakış

Elektrikli kívırma makinesini devreye almak için aşağıdaki adımları uygulayın:

• CF 500'ü kurun
• Koruyucu kapağı çıkarın
• Kivirma kalibini monte edin
• Koruyucu kapağı takın
• CF 500'ü bağlayın ve açın
• Kivirma kalıplarını ortalayın
• Kivirma kalibini ayarlayın
  – İşletime hazır olma durumunu sağlayın
• Optimum başlangıç pres gücünü ayarlayın
• Optimum açıklık mesafesini ayarlayın

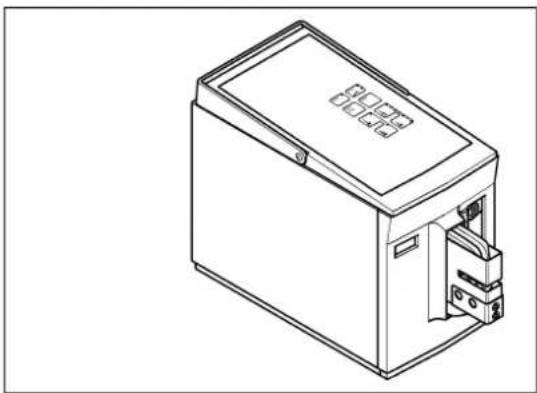

3.2 Uygulama şekli

DİKKAT: Yerleştirme yeri düz ve terazili olmalıdır.

DİKKAT: İşletme ve depolamada aşağıdaki durumlara dikkat edilmelidir: - nemli veya tozlu ortamlar ve - çok sıcak, doğrudan güneş ışınlarına maruz kalan ve düşük sıcaklıklardaki ortamlar (çalışma aralığı: 10 °C ... 40 °C).

Koruyucu kapağı çıkarın

UYARI: Yaralanma tehlikesi! Koruyucu kapağı çıkarmadan önce şŞebeke fisi ni çekiniz.

• Vidayı (1) çözün.
• Koruyucu kapağı (2) çıkarın.

DİKKAT: Montaj konumuna dikkate edin:

- Küçük kesit önde

– Büyük kesit arkada

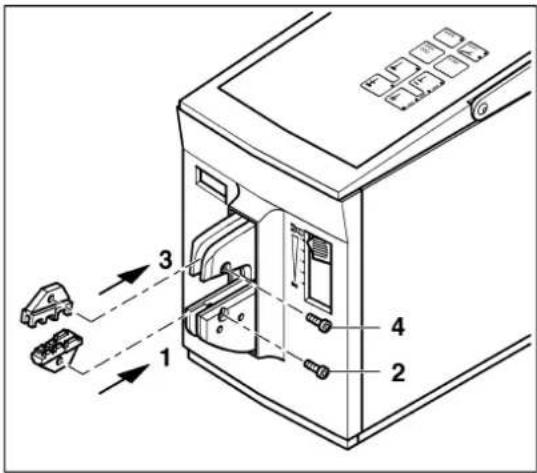

• Alt kivirma kalibini (1) yerleştirin.
• Vidayı (2) gevşek sıkın.
• Üst kivırma kalıbını (3) yerleştirin.
• Vidayı (4) gevşek sıkın.

Koruyucu kapağı takın

- Emniyet pimini (1) alt kívırma kalibına yerleştirin ve koruyucu kapağı (2) içeriye iterek yerine yerleştirin.

CF 500UYARI: sadece koruyucu kapak takılıyken çalıştırılabilir.

DİKKAT: Koruyucu kapak takılmamışsa veya hatalı takılmışsa elektrik beslemesi kesilirCF 500.

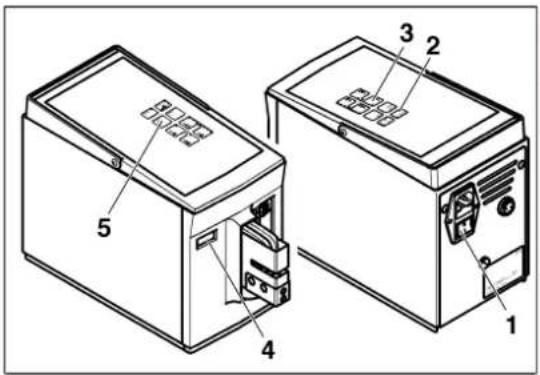

CF 500 ü bağlayın ve açın

- Ayak şalterini (1) ayak şalter yuvasına takın.

DİKKAT: CF 500için 230 V ve 120 V olmak üzere iki tip mevcuttur. Şebeke bağlantısının doğru olmasına dikkat edin (tip etiketine bakınız)

• Şebeke fişini (2) şebeke yuvasına ve Schko prizi (3) prize takın.
• CF 500'i şebeke anahtarı (4) ile açın (I'ya basın). LED „hazır“ yanıyor (5).

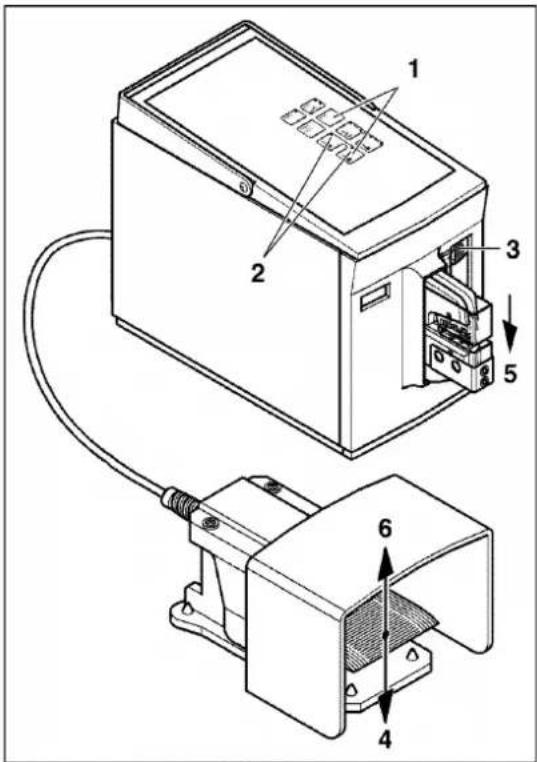

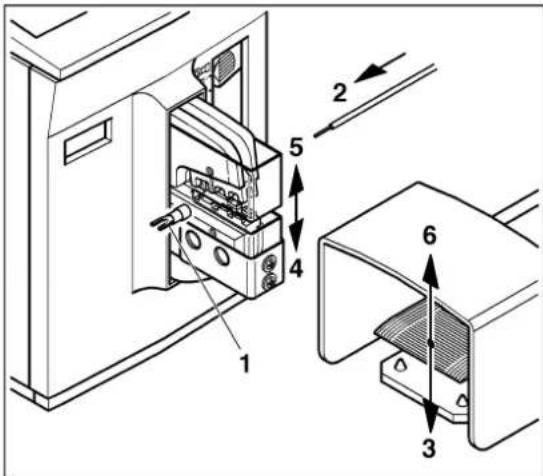

Kivirma kalıplarını ortalayın

DİKKAT: Kıvırma kalıplarının delikleri ile tespit vidaları arasında hafif boşluk vardır. O nedenle kívırma kalıplarını ortalamanız ve hizalamanız gerekir.

• Aynı anda „işletim modu 2“ + „enter“ tuşuna basın (1).
  • „işletim modu 1 + 2“ tuşlarının LED'leri yanıp söner (2).
• Ayar sürgüsünü (3) 1 konumuna kaydırın.

DİKKAT: Ayak şalterini, kívırma kalıbı tamamen kapanınca bırakın. Aksi takdirde bu otomatik açılır, ayar modu sonlandırılır ve LED "hata" yanar.

• Ayak şalterine (4) basın ve basılı tutun.
- Kivirma kalıbı (5) dirençle karşılaşıncaya kadar yavaş kapanır ve kendi kendine ortalanır.
• Ayak şalterini (6) serbest bırakın.

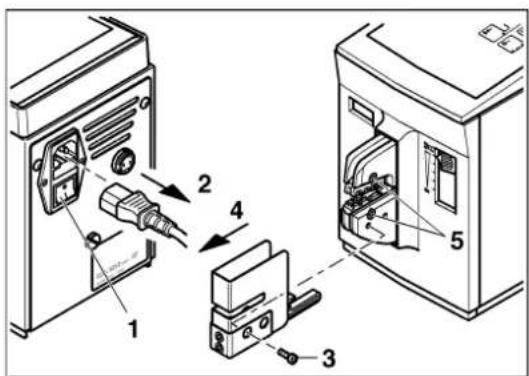

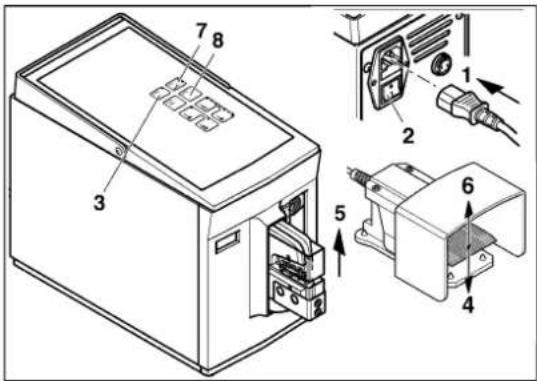

Kivirma kalibini ayarlayın

UYARI: Yaralanma tehlikesi! Koruyucu kapağı çıkarmadan önce şŞebeke fişini çekiniz.

• CF 500'i şebeke anahtarı (1) ile kapatın (0 a basın)..
- Sebeke fişini (2) çekin.
- Vidayı (7) çözün.
• Koruyucu kapağı (3) çıkarın.
- Kivirma kalıplarının ortalanma durumunu kontrol edin gerekirse tekrar hizalayın (4).
• Vidalari (5) sıkın.
- Koruyucu kapağı (6) takın ve vidayı (7) sıkın.

İşletime hazır olma durumunu sağlayın

• Şebeke anahtarını (1) bağlayın.
• Şebeke anahtarı (2) yi çalıştırın (l'ya basın). LED „hazır“ yanıyor (3).
  • Ayak şalterine (4) basın.
• Kívirma kalibi (5) otomatik açılır, ayak şalterini (6) serbest bırakın LED „hata“ yanıyor (7).
• „enter“ tuşuna basın (8). CF 500 çalışmaya hazır..

DİKKAT: İşletim modu 2 olarak ayarlanmıştır. Her uygulama öncesinde işletim modunu kontrol edin.

Optimum başlangıç pres gücü (1 ... 5) ayarlanır

• Ayar sürgüsünü (1) 1 konumuna kaydırın.
  • „işletim modu 1“ tuşu ile ayarlayın
• Ayak şalterine basın. Kivırma işlemi, kivırma kontağı yerleştirilmeden gerçekleştirilir. LED „hata“ yanarsa, kivırma kalıplarının ayarını kontrol edin (bkz. 13).
• İletkeni ve kívırma kontażını yerleştirin.

DİKKAT: Kesitin doğru olmasına dikkat edin.

• Ayak şalterine basın.
• LED „hata“ yanarsa, ayar sürgüsünü bir kademe yukarıya kaydırın.
  • „enter“ tuşuna basin.
  • LED „hata“ sönünceye kadar işlemi tekrar edin.
• Muhtemel malzeme toleranslarını dengelemek için ayar sürgüsünü bir kademe daha yukarıya kaydırın.

Optimum açıklık mesafesini ayarlayın

- Tüm dört LED'in de yanmas için üst tuşa basın. Maksimum açıklık mesafesi ayarlanmıştır.

• Kívırma işlemini uygulayın.

DİKKAT: Ayar değişiklikleri ancak bir sonraki kívırma işleminden sonra etkili olur.

• Eğer açıklık mesafesi çok büyükse, alt tuşa basın ki sadece üç LED yansın.
  • Kívırma işlemini uygulayın.
• Optimum açıklık mesafesi ayarlanıncaya kadar işlemi tekrar edin.

4 K u m a n d a

4.1 Bir adımda kívırma işlemi

işletim modu 1 ayarlayın

• CF 500'i şebeke anahtarı (1) ile açın (I'ya basın). LED „hazır“ yanıyor (2).
  • „işletim modu 1“ tuşuna basın (3).
• İhtiyaca göre sayı (4) okuyun ve „Sifırla“ tuşu ile sıfırlayın (5).

• Kivirma kontağıni (1) alt kivirma kalibinin altında ortalayın.
• İletkeni (2) kívırma kontażına yerleştirin.

DiKKAT: Kesitin doğru olmasına dikkat edin.

• Ayak şalterine (3) kırkıma kalıbı tamamen kapanıncaya kadar basın (4).
• Kivirma kalıbı (5) otomatik açılır, ayak şalterini (6) serbest bırakın
  • Kıvrılan iletken ile kívırma kontażını çıkarın (7)

DİKKAT: Hatalı bir kívırma işleminde LED „hata“ uyarısı verir (bkz. sayfa 17).

Devre dışı bırakma

• İhtiyaca göre sayı (1) okuyun.
  • CF 500'i şebeke anahtarı (2) ile kapatın (0 a basın).

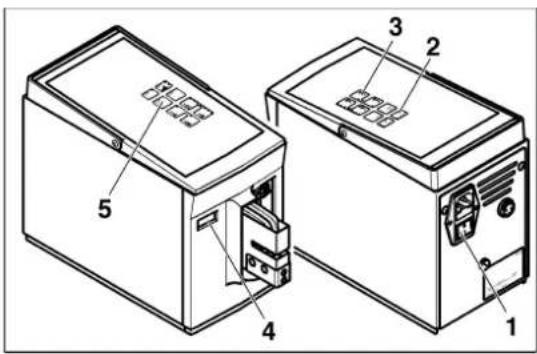

4.2 İki adımda kívırma işlemi

İşletim modu 2 ayarlayın

• CF 500'i şebeke anahtarı (1) ile açın (l'ya basın). LED „hazır“ yanıyor (2).
  • „İşletim modu 2“ tuşuna basın (3).
• İhtiyaca göre sayı (4) okuyun ve „Sifırla“ tuşu ile sıfırlayın (5).

Kivirma kontaklarını sıkıştırın

DiKKAT: Kesitin doğru olmasına dikkat edin.

• Kivirma kontażını (1) alt kivirma kalibının altında ortalayın.
• Ayak şalterine (2) kívırma kontağı sıkıştırılncaya kadar basın (3).
  • Ayak şalterini (4) serbest bırakın.

Kivirma kontaklarını kivirma

• İletkeni (1) kívırma kontażına yerleştirin.
• Ayak şalterine (2) kivırma kalıbı tamamen kapanıncaya kadar basın (3).
• Kivirma kalıbı (4) otomatik açılır, ayak şalterini (5) serbest bırakın
  • Kıvrılan iletken ile kívırma kontażını çıkarın (6)

DiKKAT: Hatalı bir kívırma işleminde LED „hata“ uyarısı verir (bkz. sayfa 17).

Devre dışı bırakma

• İhtiyaca göre sayacı (1) okuyun.
  • CF 500'i şebeke anahtarı (2) ile kapatın (0 a basın).

5 A r ızaların giderilmesi

5.1 LED „hata“ yansitiyor

Bu arızanın nedenleri:

• Ayak şalteri çok erken serbest bırakıldı
• Hatalı seçilmiş kesit
• Hatalı ayarlanmış pres gücü başlangıcı (1 ... 5)
• Kivirma kalıpları doğru ayarlanmamış

Ayak şalteri çok erken serbest bırakıldı

Ayak şalterinin zamanından önce bırakılması kívırma kalıbını derhal ilk konumuna kadar açar.

• „enter“ tuşuna basın.
LED „hata“ ışığı söner.
• Kívırma işlemini tekrar edin.

Hatalı seçilmiş kesit

Çok büyük bir kırkırmı kontağıının veya başka uygunsuz nesnelerin yerleştirilmesi durumunda kırkırmı işlemi aşırı yük sebebiyle iptal edilir ve kırkırmı kalıbı ilk konuma kadar derhal açılır.

• „enter“ tuşuna basın.
LED „hata“ ışığı söner.
- Kivirma işlemini doğru kesit ile tekrar edin.

Hatalı ayarlanmış pres gücü başlangıcı (1 ... 5)

Yerleştirilen kontak seçilen alan için çok büyük.

• Ayar sürgüsünü bir konum yukarıya kaydırın.
  • „enter“ tuşuna basin.
  LED „hata“ ışığı söner.
• Pres gücü optimum ayarlanıncaya kadar kívırma işlemini tekrarlayın.

Kivirma kalıpları doğru ayarlanmamış

UYARI: Yaralanma tehlikesi!

Koruyucu kapağı çıkarmadan önce şŞebeke fişini çekiniz.

• CF 500'i şebeke anahtarı (1) ile kapatın (0 a basın)..
- Sebeke fişini (2) çekin.
- Vidayı (3) çözün.
- Koruyucu kapağı (4) çıkarın.
- Vidalari (5) çözün.
• Devreye alma adımlarını (bkz. bölüm3) uygulayın.

5.2 CF 500 açılmıyor.

CF 500 çalıştırılamıyor. LED „hazır“ yanmıyor. Bu arızanın nedenleri:

• Sebeke bağlantısı yok
• Sebeke sigortası bozuk

Şebeke bağlantısı yok

• CF 500'in şebeke bağlantısına şebeke fişinin ve prize de Schuko fişinin takılı olup olmadığını kontrol edin.
• Şebekede elektrik olduğundan emin olun.

Şebeke sigortası bozuk

UYARI: Yaralanma tehlikesi!

CF 500 'yi şebeke şalteri ile kapatın ve şebeke fisiini çekin!

• CF 500'i şebeke anahtarı (1) ile kapatın (0 a basın)..
- Şebeke fişini (2) çekin.
• Sigorta tutucusunu (3) dışarıya çekin.
- Sebeke sigortalarını (4) kontrol edin.
- Bozuk şebeke sigortasını (Ürün No. bkz. sipariş verileri sayfa19) değiştirin.
- Sigorta tucusunu içeriye sürün.

DiKKAT: Sigorta tutucusu yerine oturmalıdır.

A Ek

A 1 Sipariş bilgileri

Elektrikli kivırma makinesi

Tanımlama	Tip	Ürün No.
Elektrikli kívırma makinesi 230 V	CF 500-230V	1208348
Elektrikli kívırma makinesi 120 V	CF 500-120V	1208351
CF 500-230V için şebeke sigortası	FUSE SB 1,25 A	1208801
CF 500-120V için şebeke sigortası	FUSE SB 2,5 A	1209062

Kivirma kalıpları ve koruyucu kapaklar

CF 500/DIE AI 6Ürün No. 1212238 Ürün No. 1212254 Ürün No. 1212239 Ürün No. 1212250			CF 500/DIE AI 25Ürün No. 1212250			CF 500/COV ^1
Damar yüksukleri (A... ve Al...) için, 0,25 ... 6 mm ^2			Damar yüksukleri (A... ve Al...) için, 10, 16 ve 25 mm ^2
CF 500/DIE AI 50 CF 500/COVÜrün No. 1212261 Ürün No. 1212250			CF 500/DIE AI-TWIN 10Ürün No. 1212262 Ürün No. 1212266			CF 500/COV AI-TWIN
Damar yüksukleri (A... ve AI...) için, 35 ve 50 mm ^2			ÇİFT damar yüksukleri (AI-TWIN), 2 x 4, 2 x 6 ve 2 x 10 mm ^2 için
CF 500/DIE TC 4Ürün No. 1212237 Ürün No. 1212250			CF 500/DIE TC 10Ürün No. 1212260 Ürün No. 1212250			CF 500/COV ^1
Dönmüş kontaklar için (CK...), 0,14 ... 4 mm ^2			Dönmüş kontaklar için (CK...), 6 ... 10 mm ^2
CF 500/DIE SC 1,5Ürün No. 1212241 Ürün No. 1212251			CF 500/DIE SC 6Ürün No. 1212242 Ürün No. 1212251			CF 500/COV SC
Düz geçme kovanlar ve düz fişler için (SCF..., SCM...), 0,1 ... 1,5 mm ^2			Düz geçme kovanlar ve düz fişler için (SCF..., SCM...), 0,5 ... 6 mm ^2
CF 500/DIE RCI 6Ürün No. 1212240 Ürün No. 1212255 Ürün No. 1212263 Ürün No. 1212255			CF 500/DIE RCI 1,5Ürün No. 1212255			CF 500/COV RCI
Yalıtlmiş kablo pabuçları için (RCI, FCI,...), 0,5 ... 6 mm2			Yalıtlmiş kablo pabuçları için (RCI, FCI,...), 0,14 ... 1,0 mm2
CF 500/DIE RCI 6-1Ürün No. 1212691 Ürün No. 1212255 Ürün No. 1212692 Ürün No. 1212255			CF 500/DIE SR 6-2Ürün No. 1212255			CF 500/COV RCI
Yalıtlmiş kablo pabuçları için (C-RCI, C-FCI, )0,5 ... 6 mm2,asimetrik kívırma kalıbı, aynı zamanda metalik izolasyondestekli yalıtlmiş düz geçme kovanlar için de uygun			Solar-Kontaklar için 2,5 ... 6 mm2
CF 500/DIE RC 10Ürün No. 1212244 Ürün No. 1212252 Ürün No. 1212257 Ürün No. 1212250			CF 500/DIE RC 16Ürün No. 1212250			CF 500/COV1
DIN 46234'e göre kablo pabuçları için (RC, FC,...),0,5 ... 10 mm2			DIN 46234'e göre kablo pabuçları için (RC, FC,...), 16 mm2
CF 500/DIE RCT 2,5Ürün No. 1212243 Ürün No. 1212253 Ürün No. 1212245			CF 500/DIE RCT 10-1Ürün No. 1212252			CF 500/COV RC 10Ürün No. 1212252
Boru kablo pabucu için, 0,34 ... 2,5 mm2			Boru kablo pabucu için (Standart), 4 ...10 mm2
CF 500/DIE RCT 10-2Ürün No. 12122462)	CF 500/COV RC 10Ürün No. 1212252 Ürün No. 1212256		CF 500/DIE RCT 10-3Ürün No. 1212256		CF 500/COV1Ürün No. 1212250
	Ø d/4 mm2 5/33 mm2 5,5/3,10 mm2 6/4,5		Ø c4 mm2 5/36 mm2 6/410 mm2 8/5
DIN 46235'e göre boru kablo pabucu için, 4 ...10 mm2			Boru kablo pabucu için (özel), 4 ... 10 mm2

1) CF 500 - Yuvasız koruyucu kapak
2) ∅ a/i (dış/iç çap, milimetre cinsinden), kablo pabucu kesitine göre

Düz geçme kovanlar ve düz fişler için konum belirleyici

Kusursuz kívırma için kaydırılabilir konum belirleyicisi monte edilebilir, bu ise kontakları tam olarak kívırma kalibının altına pozisyonlamaktadır

Tip Ürün	No.	Kivirma kontakları	Kalıp	Koruyucu kapak
CF 500/LOC SCF 6,3/6	1212247	Düz geçme kovanlar (SCF...) en fazla 6,3 mm eninde	CF 500/DIE SC 6	CF 500/COV SC

CF 500/LOC SCF4,8/2,5	1212248 Düz geçme kovanlar(SCF...) en fazla 4,8mm eninde	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC
CF 500/LOC SCF2,8/1,5	1212249 Düz geçme kovanlar(SCF...) en fazla2,8 mm eninde ve5 m m u z u n l u ğunda	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC

CF 500/LOC SCM6,3/2,5	1212264 Düz fisler (SCM...),0,5 ... 2,5 mm^2	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC
CF 500/LOC SCM6,3/6	1212265 Düz fisler (SCM...),1,5 ... 6 mm^2	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC

A 2 Teknik Bilgiler

Teknik Bilgiler
Şebeke bağlantısı
CF 500-230V	230 V / 50 Hz
CF 500-120V	120 V / 60 Hz
Güç tüketimi 160 VA
Maksimum pres gücü	10 kN
Pres süresi	< 1 s
Sayaç	6 haneli LC ekranı, sıfırlanabilir
Ölçüler (E x Y x D)	140 mm x 220 mm x 320 mm
Ana cihaz ağırlığı	10 kg
Ayak şalteri ağırlığı	1,2 kg
