KULLANIM KILAVUZU TESTFOX CC-1 Phoenix Contact

Resim 6: Doğru Akım/ Alternatif Akım Ölçümü

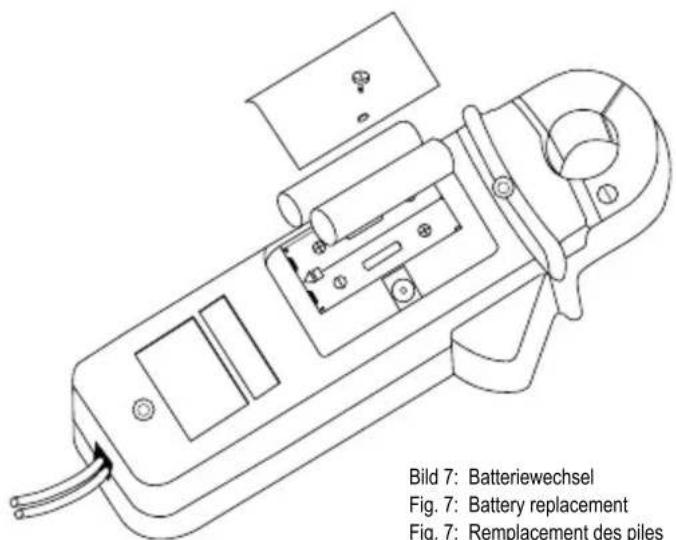

Bild 7: Batteriewechsel Fig. 7: Battery replacement Fig. 7: Remplacement des piles

Resim 7: Batarya Değişimi

• Alternatif Akım Ölçümü
• Alternatif Gerilim Ölçümü
• Doğru Akım Ölçümü
• Doğru Gerilim Ölçümü

-DirençÖlçümü

-SüreklilikKontrolü

için TRUE RMS Dijital Multimetre

İçindekiler:

1. Kullanıcı Uyarıları
2. Güvenlik Uyarıları
3. Teslimat Kapsamı
4. Cihaz Tanımı
5. Genel Bilgiler
6. Çevre Koşulları
7. Elektrik Bilgileri
8. TESTFOX CC-1 ile ölçüm
9. Bakim
10. Ölçüm Teçhizatinin Teknik Verileri
11. Çevre Koruma

1. Kullanıcı Uyarıları

Bu kullanma talimatı

• elektronik alanında uzmanlar ve
• elektroteknik alanında eğitim görmüş kişilere yöneliktir.

TESTFOX CC-1, kuru çevrede ölçüm için öngörülmüştür ve 600 V ‘dan daha yüksek bir nominal gerilime sahip olan akım devrelerinde kullanılmamalıdır (Daha fazla bilgi için bakınız Bölüm 6 “Çevre koşulları”).

Kullanma Talimatında ve TESTFOX CC-1 'de aşağıdaki semboller kullanılır:

TEHLİKELİ AKTİF iletkenlerin yerleştirilmesi için veya bunların çıkartılması için izin verilmiştir.

Bu sembol elektrik tehlikesini belirtir.

Bu sembol TESTFOX CC-1 'in kullanılmasındaki tehlikeleri belirtir (belgelere dikkat ediniz).

TESTFOX CC-1 üzerindeki bu sembol, Cihazın koruyucu izolasyona sahip olduğunu belirtir (koruma sınıfı II).

Bu sembol, boşalmış batarya göstergesinde belirir.

Bu sembol “süreklilik kontrolünü” tanımlar. Ses, akustik sonuç bildirimine yarar.

(DC) Doğru Gerilim veya Doğru Akım

(AC) Alternatif – Gerilim veya Akım

Toprak (toprağa karşı gerilim).

Uyarı:

Batarya kapağının üzerindeki yapışkanlı “İkaz..” levhasının çıkartılmasından sonra İngilizce metin görünür.

2. Güvenlik Uyarıları

Cihaz,

DIN VDE 0411 Kısım 1/ EN 61010-1

DIN VDE 0411 Kısım 2-032/ EN 61010-2-032

DIN VDE 0411 Kısım 2-033/ EN 61010-2-033

DIN VDE 0411 Kısım 031/ EN 61010-031

göre imal edilmiş ve kontrol edilmiştir ve güvenlik tekniği açısından sorunsuz bir durumda fabrikadan çıkmıştır.

Bu durumu koruyabilmek için ve tehlikesiz bir işletmeyi temin edebilmek için kullanıcıın, bu talimatta bulunan uyarıları ve ikaz işaretlerini dikkate alması gerekir. Usulsüzlük ve uyarıları gözardı edilmesi ciddi yaralanma veya ölüme sebep olabilir.

Çıplak kablolarla veya ana hat taşıyıcılarında çalışırken dikkatli olunuz. Kablolara temas edilmesi elektrik çarpmasına neden olabilir.

TESTFOX CC-1 yalnızca toprağa karşı azami 600 V iletken ile fazla gerilim kategorisi II 'deki akım devrelerinde kullanılabilir veya toprağa karşı 300 V iletken ile fazla gerilim kategorisi III 'de kullanılabilir.

Sadece teller bu ölçüm için uygun kullanın. Ölçme kategorisi III dahilindeki ölçümlerde kontak ucunun dışarıda duran iletken parçası 4 mm'den uzun olmamalıdır.

Ölçme kategorisi III dahilindeki ölçümlerden önce, setle birlikte verilen ve CAT III ve CAT IV işaretli geçirme başlıkları, kontak uçlarına takılmalıdır. Bu tedbir kullanıcıının korunmasına yöneliktir.

Gerilim ileten kısımlarda ve tesislerde çalışmanın temel olarak tehlikeli olduğuna dikkat ediniz. 30 V AC ve 60 V DC 'den itibaren olan gerilimler bile insanların hayatı açısından tehlikeli olabilir.

Her çalıştırmadan önce cihazın ve tesisatın hasar görüp görmediğini kontrol ediniz.

Eğer tehlikesiz bir çalıştırmanın artık mümkün olmadığı kabul edilecek olursa, cihaz işletme dışı bırakılır ve kaza ile çalıştırmaya karşı emniyete alınır.

• Cihazda veya ölçüm tesisatlarında görünür hasarlar olması durumunda,
• Cihazın artık çalışmadığı durumda,
• Uygun olmayan koşullarda uzun süreli saklama durumunda,
• Ağır nakliye koşullarından sonra
• Cihaz veya ölçme hatları nemliyse,
  Cihazın artık tehlikesiz bir şekilde çalışamayacağı kabul edilir.

Tehlikeleri bertaraf edebilmek için

• ölçüm tesisatlarını açık ölçüm uçlarından tutmayınız,
• ölçüm tesisatlarını multimetredeki uygun şekilde işaretlenmiş olan ölçüm kovanlarının içine yerleştiriniz.

3. Teslimat Kapsamı

TESTFOX CC-1 'nin teslimat kapsamında şunlar bulunur:

3.1 Bir adet dijital multimetre
3.2 Bir adet koruyucu kapaklı, siyah (uzunluk: 1,4 m),
3.3 Bir adet koruyucu kapaklı, kırmızı (uzunluk: 1,4 m),
3.4 Bir adet kompakt koruyucu çanta,

3.5 İki adet 1,5 V mikro Batarya (ilk donanım için multimetre içine yerleştirilmiş durumda),

3.6 Bir adet Kullanma Talimatı

Aşınan parçalar için uyarı:

• TESTFOX CC-1, iki adet 1,5 V mikro batarya (2 x 1,5 V-IEC LR 03) tarafından beslenir.
• Yukarıda belirtilmiş olan emniyet ölçüm tesisatları (kontrol edilmiş teçhizat), CAT III 1000 V 'a uygundur ve 10 A akım için izin verilmiştir.

4. Cihaz Tanımı

TESTFOX CC-1, bir Hal sensörü ile techiz edilmiş olan bir akım ölçme başlığıdır.

Bakınız Resim 1: Cihaz ön yüzü.

Resim 1'de belirtilmiş olan gösterge ve kumanda elemanları aşağıdaki şekilde tanımlanır:

① Muhafaza

② Sürgülü şalter, istenen fonksiyonların seçimi için:

- Kapanma (OFF)

- Alternatif Gerilim Ölçümü (AC) ve Doğru Gerilim Ölçümü (DC), bu fonksiyonlar AC/ DC ile gösterilmiş olan fonksiyon tuşlarında birbirleri arasında değiştirilebilirler. Dijital gösterge ③ güncel fonksiyonu gösterir.

- Alternatif Akım ölçümü (AC) ve Doğru Akım Ölçümü (DC), bu fonksiyonlar AC/ DC ile gösterilmiş olan fonksiyon tuşlarında birbirleri arasında değiştirilebilirler. Dijital gösterge ③ güncel fonksiyonu gösterir.

- Direnç Ölçümü ve sesli süreklilik ölçümü, bu fonksiyonlar Ω/ı ile gösterilmiş olan fonksiyon tuşlarında birbirleri arasında değiştirilebiler. Dijital gösterge ③ güncel fonksiyonu gösterir.

③ Dijital gösterge, (sıvı kristal prensibi), şunlar gösterilir:

- Azami 3999 göstergesi ile ölçüm değeri,

- Kutupgöstergesi,

- Ondalık gösterge,

- boş batarya göstergesi,

- Seçilmiş olan gerilim türü (doğru gerilim /alternatif gerilim),

- Seçilmiş olan akım türü (doğru akım / alternatif akım),

- Sabit tutulmuş olan ölçüm değeri (tutma fonksiyonu) veya otomatik olarak sabit tutulan uç ölçüm değeri

('MAX fonksiyonu)

- Gerilim, akım ve direncin geliştirilmiş/ geliştirilmemiş ölçüm birimlerinin gösterilmesi ile seçilmiş olan ölçüm fonksiyonu,

- Sesli uyarıcı ile seçilmiş olan süreklilik kontrolü.

④ Fonksiyon tuşu AC/DC - Ω/dijital göstergede ③ bunun için “DC”, “AC”, “Ω” görünür.

- Doğru Gerilim / akım ölçümü (DC) ve Alternatif Gerilim / Akım ölçümlü (AC) veya

- Direnç ölçümü ve süreklilik ölçümü arasında seçim için

5 HOLD /MAW tuşu (tutma fonksiyonu ve otomatik olarak uç değeri hafızaya alma),

- Tuşa ilk basıldığında, gösterilmiş olan ölçüm değerinin tutulmasına neden olur (dijital göstergede ③ “HOLD” ile gösterilir, ölçüm değerinin güncellenmesi yok),

- Tuşa yeniden basıldığında ölçüme devam edilir.

- Çalışma sırasında tuşa basıldığında (2 saniye) uç ölçüm değerine neden olur (MAX.). Tuşa basılmaya devam edilmediğinde ölçüme devam edilir.

- Tuşa ilk basıldığında, açılmış olan ölçüm süresi boyunca uç değerin hafizaya alınmasına neden olur (dijital göstergede ③ "MAX" ile gösterilir). Süreklilik ölçümu dışındaki bütün alanlar için. Geriye alma (devam eden ölçüm), MAX tuşuna yeniden basılarak (2 saniye) olur. Fonksiyonun kapanması cihazın kapatılması ile olur (OFF).

6 ZERO tuşu (sıfır dengesi tuşu), (akım ölçümü sırasında sıfır dengesi için, bütün alanlarda fark ölçümü için kullanılabilir (sıfır dengesi bütün değerlerde mümkündür). Dijital göstergede "REL" ile gösterilir.

7 COM kovanı, gerilim ölçümü, direnç ölçümü ve süreklilik ölçümü için ortak kovan, siyah ile işaretlenmiş.

8 V-Ω kovanı, (pozitif), gerilim ölçümü, direnç ölçümü ve süreklilik ölçümü için ortak bağlantı, kırmızı ile işaretlenmiş.

⑨ Açma kolu, pensemetrenin açılması ve kapanması için.

⑩ Pensemetre çıkıntısı, iletken temasından korur.

Ölçüm pensesi, tek kablolu akım geçen iletkenin kavranması için.

5. Genel Bilgiler

5.1 Dijital Multimetre ile ilgili genel bilgiler

5.1.1 Dijital gösterge, 13 mm yazı büyüklüğüne sahip olan ondalık noktalı, 3 ^3/4 haneli sıvı kristal göstergedir. En büyük gösterge değeri 3999 'dur.

5.1.2 Kutup göstergesi ③ otomatik olarak çalışır. Kovan tanımlamasına karşı yalnızca bir kutup “-” ile gösterilir.

5.1.3 Alan aşımı yanıp sönen "OL" ile veya "-OL" ile gösterilir ve kısmen sesli ikaz ile gösterilir.

Dikkat, fazla yükte gösterge ve ikaz yoktur!

5.1.4 TESTFOX CC-1 'nin ölçüm oranı nominal olarak saniyede yaklaşık olarak 2 ölçümdür.

5.1.5 TESTFOX CC-1 yaklaşık 30 dakika sonra kendiliğinden kapanır. Çevirmeli şalter vasıtası ile ile yeniden çalıştırılabilir. Bir sesli uyarıcı kendiliğinden kapanmayı haber verir.

5.1.6 Gerilim ve direnç ölçümü için ölçüm değerinin ısı katsayısı: 0,15 x (belirtilen ölçüm kesinliği) / °C < 18 °C veya > 28 °C, referans ısısı 23 °C'ye bağlı olarak.

5.1.7 Akım ölçümleri için ölçüm değerinin ısı katsayısı: 0,2 x (belirtilen ölçüm kesinliği)/ °C < 20 °C veya > 26 °C, referans ısısı 23 °C'ye bağlı olarak.

5.1.8 TESTFOX CC-1, iki adet 1,5 V batarya tarafından beslenir (IEC LR 03/ "Mikro").

5.1.9 Batarya gerilimi eğer TESTFOX CC-1'nin öngörülmüş olan çalışma geriliminin altına inerse göstergede bir batarya sembolü görünür.

5.1.10 Bataryanın ömrü yaklaşık olarak 60 saattir (alkali batarya).

5.1.11 Cihazın ölçüleri (uzunluk x genişlik x yükseklik) = 192 x 66 x 27 mm. Cihaz ağırlığı: 205 gr

5.1.12 Ölçüm uçları ile birlikte verilmiş olan emniyet ölçüm tesisatları TESTFOX CC-1'in nominal gerilimi için uygundur.Ölçüm uçları koruyucu başlıklarla korunabilir.

5.1.13 En büyük pense açıklığı : 25 mm

5.1.14 En büyük iletken çapı :22 mm

6. Çevre Koşulları

- TESTFOX CC-1, yalnızca kuru çevrede ölçüm için öngörülmüştür,

- Ölçümler sırasındaki barometrik yükseklik : Azami 2000 m

- Fazla gerilim kategorisi/ kuruluş kategorisi : IEC 60664-1/ IEC 61010- 1 → 300 V kategori III; 600 V kategori II.

- Kirlenme derecesi : 2.

- Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 – Birinci tanıtma rakamı: Tehlikeli parçaların girişine karşı koruma ve katı yabancı maddelere karşı koruma, > 2,5 mm çap.

0 – ikinci tanıtma rakamı: Sudan koruma yok,

- Gerilim ve direnç ölçümü için çalışma ısısı ve göreli hava nemi,

0 °C ila 30 °C arasındaki çalışma ısısında: göreli hava nemi % 80'den az,

30 °C ila 40 °C arasındaki çalışma ısısında: göreli hava nemi % 75'den az,

40 °C ila 50 °C arasındaki çalışma ısısında: göreli hava nemi % 45'den az,

- Akım ölçümleri için çalışma ısısı ve göreli hava nemi,

0 °C ila 30 °C arasındaki çalışma ısısında: göreli hava nemi % 80'den az,

30 °C ila 40 °C arasındaki çalışma ısısında: göreli hava nemi % 75'den az,

- TESTFOX CC-1, - 20 °C ila + 60 °C arasında depolanabilir. Bu sırada batarya cihazdan çıkartılmalıdır.

7. Elektrik Bilgileri

Not: Ölçüm kesinlikleri,

- ölçüm değerinin göreli kısmının ve

- dijitlerin sayısının (yani son hanenin sayısal adımının) toplamından oluşur. Bu ölçüm kesinliği, 23 °C ± 5 °C (23 °C ± 3 °C akım ölçümünde) sıcaklıklarda ve % 80'den daha düşük göreli hava neminde geçerlidir.

TESTFOX CC-1, otomatik ölçüm alanı şalteri ile çalışır, önceden ayarlama bu nedenle gerekli değildir.

7.1 Doğru Gerilim Alanı

Giriş direnci ≥ 10 MΩ 'dir.

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği	Aşırı yük koruması
400,0 mV	100 μV	± (ölçüm değerinin % 0,5 ‘i kadar + 5 dijit)	600 V_eff 600 V Doğru Gerilim
4,000 V	1 mV	± (ölçüm değerinin % 0,5 ‘i kadar + 2 dijit)	600 V_eff 600 V Doğru Gerilim
40,00 V	10 mV	± (ölçüm değerinin % 0,5 ‘i kadar + 2 dijit)	600 V_eff 600 V Doğru Gerilim
400,0 V	100 mV	± (ölçüm değerinin % 0,5 ‘i kadar + 2 dijit)	600 V_eff 600 V Doğru Gerilim
600 V	1 V	± (ölçüm değerinin % 0,5 ‘i kadar + 2 dijit)	600 V_eff 600 V Doğru Gerilim

7.2 Alternatif Gerilim Alanı

Giriş direnci ≥ 10 MΩ paralel 100 pF. Ölçüm değeri gerçek efektif değer (True RMS, AC-bağlantısı) olarak elde edilmiş ve gösterilmiştir. Kalibrasyonu sinus şekilli eğriye göre belirlenmiştir. Bu formdan sapmalarda gösterge değeri kesim olmaz. Böylece aşağıdaki Crest faktörleri için ilave hatalar ortaya çıkar.

1,4 ila 2,0 Crest faktörü için ilave hata payı ± % 1,0

2,0 ila 2,5 Crest faktörü için ilave hata payı ± % 2,5

2,5 ila 3,0 Crest faktörü için ilave hata payı ± % 4,0

Ölçüm Alanı Sınırlama		Ölçüm kesinliği	Aşırı yük koruması
400,0 mV	100 μV	± (ölçüm değerinin % 2,0 'ı kadar + 5 dijit) *50 Hz – 60 Hz Frekans alanında	600 V_elf 600 V Doğru Gerilim

4,000 V 1 mV	± (ölçüm değerinin % 1,5 ‘i kadar + 5 dijit)40 Hz – 300 Hz Frekans alanında	600 V_eff 600 V Doğru Gerilim
40,00 V 10 mV	± (ölçüm değerinin % 1,5 ‘i kadar + 5 dijit)40 Hz – 500 Hz Frekans alanında	600 V_eff 600 V Doğru Gerilim
400,0 V 100 mV	± (ölçüm değerinin % 1,5 ‘i kadar + 5 dijit)40 Hz – 500 Hz Frekans alanında	600 V_eff 600 V Doğru Gerilim
600 V 1 V	± (ölçüm değerinin % 1,5 ‘i kadar + 5 dijit)40 Hz – 500 Hz Frekans alanında	600 V_eff 600 V Doğru Gerilim

* Açık girişte, 30 dijite kadar değişebilir; Ölçüm Alanı ≥ 0,1 mV

7.3 Direnç Alanı

Boşta çalışma gerilimi: yaklaşık olarak 0,3 V maks, kontrol akımı 0,2 mA

ÖlçümAlanı	Sınırlama Ölçüm kesinliği	Azami boşta çalışma gerilimi
400 Ω 100 mΩ	± (ölçüm değerinin % 1,2'si kadar + 6 dijit) *1	600 V_eff 600 V Doğru Gerilim
4,000 kΩ 1 Ω	± (ölçüm değerinin % 0,9 'u kadar + 3 dijit) *2	600 V_eff 600 V Doğru Gerilim
40,00 kΩ 10 Ω	± (ölçüm değerinin % 0,9 'u kadar + 3 dijit) *2	600 V_eff 600 V Doğru Gerilim
400,0 kΩ 100 Ω	± (ölçüm değerinin % 1,2'si kadar + 3 dijit) *2	600 V_eff 600 V Doğru Gerilim
4,000 MΩ 1 kΩ	± (ölçüm değerinin % 1,2'si kadar + 3 dijit) *2	600 V_eff 600 V Doğru Gerilim
40,00 MΩ 10 kΩ	± (ölçüm değerinin % 2,5'i kadar + 5 dijit) *1 *3	600 V_eff 600 V Doğru Gerilim

*1 Göstergenin yalnızca uç alanında + 6 dijit
*2 Göstergenin yalnızca uç alanında + 3 dijit
*3 Göstergeye kadar azami çalışma süresi 20 saniye!

7.4 Süreklilik kontrolü

Boşta çalışma gerilimi: yaklaşık 3 V, azami kontrol akımı 0,1 mA

Entegre akustik tertibat, 50 Ω - 300 Ω 'dan daha küçük bir dirençte sesli uyarı verir.

7.5 Doğru Akım Alanları

23 °C ± 3 °C arasındaki bir ısıda ölçüm kesinliği.

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği	Azami boşta çalışma gerilimi
40,00 A	10 mA	± (ölçüm değerinin % 2,5'ı kadar + 2 dijit)	400 A
40,0 - 200,0 A	100 mA	± (ölçüm değerinin % 2,5'ı kadar + 2 dijit)	400 A
200,0 - 300,0 A	100 mA	± (ölçüm değerinin % 3,0'ı kadar + 2 dijit)	400 A

7.6 Alternatif Akım Alanları

23 °C ± 3 °C arasındaki bir ısıda ölçüm kesinliği. Ölçüm değeri gerçek efektif değer (True RMS, AC-bağlantısı) olarak elde edilmiş ve gösterilmiştir. Kalibrasyonu sinüs şekilli eğriye göre belirlenmiştir. Bu formdan sapmalarda gösterge değeri kesim olmaz. Böylece aşağıdaki Crest faktörleri için ilave hatalar ortaya çıkar.

1,4 ila 2,0 Crest faktörü için ilave hata payı ± % 1,0

2,0 ila 2,5 Crest faktörü için ilave hata payı ± % 2,5

2,5 ila 3,0 Crest faktörü için ilave hata payı ± % 4,0

* Ölçüm Alanı ≥ 0,1 A

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği	Aşırı yük koruması
0 - 4,00 A 10 mA		± (ölçüm değerinin % 2,0 ‘ı kadar + 5 dijit)*50 Hz – 60 Hz Frekanslarda ± (ölçüm değerinin % 3,0 ‘ı kadar + 7 dijit)*40 Hz – 1 kHz Frekanslarda	400 A
4,00 - 40,00 A 10 mA		± (ölçüm değerinin % 2,5 ‘ı kadar + 3 dijit)*50 Hz – 60 Hz Frekanslarda ± (ölçüm değerinin % 3,5 ‘ı kadar + 5 dijit)*40 Hz – 1 kHz Frekanslarda	400 A
40,0 - 200,0 A 100 mA		± (ölçüm değerinin % 2,5 'ı kadar + 3 dijit)50 Hz – 60 Hz Frekanslarda± (ölçüm değerinin % 3,5 'ı kadar + 5 dijit)40 Hz – 1 kHz Frekanslarda	400 A
200,0 - 300,0 A	100 mA	± (ölçüm değerinin % 4,0 'ı kadar + 3 dijit)50 Hz – 60 Hz Frekanslarda± (ölçüm değerinin % 6,0 'ı kadar + 5 dijit)40 Hz – 1 kHz Frekanslarda	400 A

7.7 Maksimum HOLD

MAX Hold (tutma) göstergesinin ölçüm kesinliği, bir sonraki ölçüm alanı için % + 10 dijit belirtilen ölçüm kesinliğine sahiptir. Bir sonraki ölçüm alanına atlamada hata + 20 dijiti vs. olarak yükselir (örnek: çıkış değeri 100 mV – 120 V = + 30 dijit). Direnç ölçümünde MAX Hold göstergesi yalnızca 400 Ω ila 400 kΩ arasında verilmiştir.

8. TESTFOX CC-1 ile ölçüm

8.1 Ölçümlerin Hazırlanması

TESTFOX CC-1'yi yalnızca belirtilmiş olan depolama ve çalışma ısısı koşullarında kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız.

• Emniyet ölçüm tesisatların belirtilmiş olan nominal gerilimi ve nominal akımını ölçüm uçları ile kontrol ediniz. Teslimat kapsamı dahilinde bulunan, ölçüm uçlarına sahip olan emniyet ölçüm tesisatlarının nominal gerilimi ve nominal akımı TESTFOX CC-1 'ye uygundur.
• Emniyet ölçüm tesisatlarının izolasyonunu kontrol ediniz. İzolasyon hasar görmüş ise cihaz derhal ayrılmalıdır.
• Emniyet ölçüm tesisatının sürekliliği kontrol edilmelidir. Emniyet ölçüm tesisatının içindeki iletken kesilmiş ise cihaz derhal kenara ayrılmalıdır.
• Sürgülü şalterde ② veya fonksiyon tuşunda ④ başka bir fonksiyon seçilmeden önce emniyet ölçüm tesisatlarının ölçüm uçları ile birlikte ölçüm yerinden ayrılması gerekir.
• TESTFOX CC-1'nin yakınındaki parazit kaynakları, sabit olmayan göstergeye ve ölçüm hatalarına neden olabilir.

8.2 Gerilim Ölçümü

Topraklamaya karşı azami gerilime dikkat ediniz! Elektrik tehlikesi!

TESTFOX CC-1 'nin kovanlarında bulunan azami gerilimler

- COM kovanı ⑦, siyahla işaretlenmiş

- Gerilim ölçümü, direnç ölçümü ve süreklilik ölçümü için V, Ω kovanı (pozitif) ⑧, kırmızı ile işaretlenmiş,

TESTFOX CC-1'nin toprak potansiyeline karşı maruz kalabileceği gerilim 600 V'dır. emniyet tesisatı topraklamaya karşı azami 600 V.

• TESTFOX CC-1 'nin sürgülü şalteri ② ve fonksiyon tuşu ④ ile istenen fonksiyonu seçiniz.
• Siyah emniyet ölçüm tesisatını COM kovanı ⑦ ile irtibatlayınız, siyahla işaretlenmiştir,
• Kırmızı ölçüm tesisatını V – Ω kovanı ⑧ ile irtibatlayınız, kırmızı ile işaretlenmiştir,
• Siyah ve kırmızı ölçüm ucunu ölçüm noktaları ile irtibatlayınız, ölçüm değerini dijital göstergeden ③ okuyunuz.

Uyarı:

- Küçük gerilim ölçüm alanlarında açık emniyet ölçüm tesisatları dağılıma ile Sıfır Volt göstergesinin altında kalır. Ölçüm uçlarının kısa devresi ile TESTFOX CC-1 'nin çalışma kabiliyetinin mevcut olup olmadığını kontrol ediniz.

Bakınız Resim 2: Doğru Gerilim Ölçümü

Bakınız Resim 3: Alternatif Gerilim Ölçümü

8.3 Direnç Ölçümü

• TESTFOX CC-1 'nin sürgülü Şalteri ② ve fonksiyon tuşu ④ ile ile istenen alanı seçiniz.
• Siyah ölçüm ucunu COM Kovanı ⑦ ile irtibatlayınız, siyahla işaretlenmiştir,
• Kırmızı ölçüm ucunu V – Ω kovanı ⑧ ile irtibatlayınız, kırmızı ile işaretlenmiştir,
• Siyah ve kırmızı ölçüm uçlarını ölçüm noktaları ile irtibatlayınız, ölçüm değerini dijital göstergeden 3 okuyunuz.

Uyarı:

• Doğru bir ölçüm için, ölçüm yerinde gerilim olmamasını temin ediniz.
• Emniyet ölçüm tesisatlarının direncinin önceden ölçüm uçlarının kısa devre yapılması ile ölçülmesi ile ve bu şekilde kazanılan direncin sonuçtan çıkarılması ile küçük dirençlerdeki ölçüm sonucu iyileştirilebilir,
  Bakınız Resim 4: Direnç Ölçümü

8.4 Sesli Uyarıcı ile Süreklilik Ölçümü

• Sürgülü Şalter ② ve fonksiyon tuşu ④ ile, sesli uyarıcı sembolü ile tanımlanmış olan alanı TESTFOX CC-1 'de seçiniz.
• Siyah ölçüm ucunu COM kovanı ⑦ ile irtibatlayınız, siyah ile işaretlenmiştir,
• Kırmızı ölçüm ucunu V – Ω kovanı ⑧ ile irtibatlayınız, kırmızı ile işaretlenmiştir.
• Eğer ölçüm noktaları arasındaki direnç 50 Ω ‘un altına inerse, TESTFOX CC-1’de entegre edilmiş olan sesli uyarıcıdan ses gelir.
  Bakınız Resim 5: Sesli uyarıcı ile süreklilik kontrolü.

8.5 Akım Ölçümü

8.5.1 Ölçümün hazırlanması

TESTFOX CC-1'yi yalnızca belirtilmiş olan depolama ve çalışma ısısı koşullarında kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız.

- TESTFOX CC-1 'nin yakınlarındaki kuvvetli parazit kaynakları, sabit olmayan gösterge ve ölçüm hatalarına neden olabilir.

Cihazın ölçüm tesisatlarına gerilim vermeyiniz! Muhtemelen bağlanmış olan emniyet ölçüm tesisatlarını uzaklaştırınız. Doğru Akım ölçümlerinde kutuplara dikkat ediniz!

8.5.2 Akım ölçümü

• Sürgülü şalter ② ve fonksiyon tuşu ④ ile, ölçüm değerini seçiniz.
• TESTFOX CC-1'nin sıfır dengeleme tutuşu "ZERO" yu başlangıç pozisyonuna getiriniz.
• Açma kolunu ⑨ çalıştırınız, ölçülecek akıma giden tek telli iletkeni, TESTFOX CC-1 'nin pensesi ile tutunuz
  -Dijitalgöstergeyi③ okuyunuz.
  Bakınız Resim 6: Doğru Akım/ Alternatif Akım ölçümü

9. Bakım

TESTFOX CC-1'yi açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

Açılmış TESTFOX CC-1 'de gerilim altındaki çalışma, yalnızca kazadan korunmak için çalışma esnasında özel önlemler alan elektronik uzman personel tarafından yapılmalıdır.

Cihazı açmadan önce TESTFOX CC-1'yi şu şekilde gerilimsiz hale getirebilirsiniz:

• Öncelikle siyah ve kırmızı ölçüm uçlarını ölçülen objeden uzaklaştırınız.
• Sonra da siyah ve kırmızı emniyet ölçüm tesisatını TESTFOX CC-1'den uzaklaştırınız.
• Sürgülü şalteri ② "OFF" (KAPALI) konumuna getiriniz.

9.1 Cihazın Emniyete alınması

Belirli şartlar altında TESTFOX CC-1 ile çalışma sırasında emniyet artık sağlanamaz, örneğin bu durumlar şunlardır:

• Cihazda görünür hasarlar olması durumunda,
• Ölçümlerde hatalar olması durumunda,
• İzin verilmeyen şartlar altında uzun süreli saklamadan sonra görünür neticeler olması durumunda,
• Olağan dışı Nakliye şartlarında görünür neticeler ortaya çıkması durumunda.

Bu durumlarda TESTFOX CC-1, derhal kapatılmalıdır, ölçüm yerinden uzaklaştırılmalıdır ve yeniden kullanmaya karşı emniyete alınmalıdır.

9.2 Temizleme

Cihazı dıştan temiz ve kuru bir bez ile temizleyiniz (özel temizleme bezleri hariç). Gerilim ölçüleri temizlemek için çözücü ve/veya aşındırıcı maddeler kullanmayınız. Batarya bölmesinin ve batarya kontaklarının akan batarya elektroliti ile kirlenmemiş olmasına dikkat ediniz. Batarya veya batarya muhafazası kısımlarında eğer elektrolit kirlilikleri veya beyaz kaplamalar mevcut ise, bunu da kuru bir bez ile temizleyiniz.

9.3 Batarya değişimi

TESTFOX CC-1'yi açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

TESTFOX CC-1 iki adet 1,5 V batarya tarafından beslenir. Batarya değişimi (bkz. Resim 8), ancak göstergede ③ batarya sembolü ortaya çıktığında gereklidir.

Bataryaları şu şekilde değiştirebilirsiniz:

- Siyah ve kırmızı ölçüm ucunu ölçüm devresinden uzaklaştırınız.

• Siyah ve kırmızı emniyet ölçüm tesisatını TESTFOX CC-1'den uzaklaştırınız.
• TESTFOX CC-1'yi ön yüzü üzerine yerleştiriniz ve vidayı batarya kapağından sökünüz.
• Batarya bölmesi kapağını yerinden kenara doğru itiniz.
• Boş bataryaları batarya bölmesinden çıkartınız.
• Yeni bataryaları kutupları doğru bir şekilde batarya tutucusunun içine yerleştiriniz.
• Batarya kapağını kapatınız ve son konumuna kadar itiniz.
• Vidayı monte ediniz.

Resim 7: Batarya değişimi.

Çevre korumasına yardımcı olunuz. Bataryalar evsel atıklara dahil değildir. Eski bataryalar için bir toplama merkezinde veya özel bir çöpe teslim edilebilir. Lütfen bulunduğunuz bölgeye başvurunuz.

9.4 Kalibrasyon

Belirtilmiş olan ölçüm sonuçlarının kesinliğini elde edebilmek için cihaz düzenli olarak bizim fabrika servisimiz tarafından kalibre edilmelidir. Bir yıllık bir kalibrasyon aralığını tavsiye ederiz.

10. Ölçüm Teçhizatinin Teknik Verileri

- Norm: EN 61010-031

• Topraklamaya karşı ( ± ) azami ölçüm gerilimi ve ölçüm kategorisi:
  Geçirme başlığı ile: 1000 V CAT III, 600 V CAT IV, Geçirme başlığı olmaksızın: 1000 V CAT II,

- Azami ölçüm akımı: 10 A

- Koruma sınıfı II (回), süreklilik arz eden çift veya takviyeli izolasyon

- Kirlenme derecesi: 2

- Uzunluk 1,4 m AWG 18

- Çevre koşulları

Ölçüm sırasında Barometrik yükseklik : Azami 2000 m Isı 0 °C ile + 50 °C, nem % 50 ile % 80

• Ölçüm tesisatlarını yalnızca arızasız durumda ve bu kullanma talimatına uygun olarak kullanınız, aksi takdirde öngörülmüş olan koruma bundan olumsuz etkilenebilir.
• İzolasyon hasarlı olduğu takdirde veya iletkende veya fişte bir kesinti olduğu takdirde ölçüm tesisatını ayırınız.
• Ölçüm tesisatına açık kontak uçlarından dokunmayınız. Yalnızca elle tutulan kısımdan tutunuz!
• Sarılmış olan bağlantıları kontrol veya ölçüm cihazının içine takınız.

11. Çevre Koruma

Lütfen cihazı kullanım ömrünün sonunda, kullanıma sunulmuş olan İade ve Toplama Sistemine iletiniz.
