Avisolerings- och crimpautomat för isolerade trådändhylsor som bandvara

UM SV CF 3000-2,5, revision 03

2023-10-10

Manualen gäller för:

Benämning Från serienummer Artikelnr

CF 3000-2,5 193717 1205477

CF 3000-2,5 120 V 193717 1205516

Innehållsförteckning

1 För din säkerhet 5

1.1 Varningarnas märkning....5
1.2 Användarnas kvalifikationer....5
1.3 Användningsområde 6
1.4 Säkerhetsnoteringar 6
1.5 Krav på uppställningsplatsen....7
1.6 Avfallshantering....7

2 Beskrivning av CF 3000 8

2.1 Leveransomfång....8
2.2 Översikt över ställdon....9

3 Installera och använda CF 3000 ....10

3.1 Ställa in CF 3000....10
3.2 Avisolera och crimpa 12
3.3 Justerbara knivar....13
3.4 Skötsel....15

4 Åtgärda störningar 16

4.1 Underhållsposition.... 16
4.2 Störningsbilder 16
4.3 Störningsbild 1....17
4.4 Störningsbild 2....17
4.5 Störningsbild 3....18
4.6 Störningsbild 4....18
4.7 Störningsbild 5....19
4.8 Störningsbild 6....19
4.9 Störningsbild 7....20

A Bilaga....21

A 1 Tekniska data....21
A 2 Beställningsdata....21
A 3 Band-trådändhylsor....22
A 4 Reservdelar....22
A 5 EU-försäkran om överensstämmelse 24
A 6 UK-försäkran om överensstämmelse 25

1 För din säkerhet

Läs manualen noga och spara den för framtida referens.

1.1 Varningarnas märkning

Denna symbol gör dig uppmärksam på faror som kan medföra personskador.

Det finns tre signalord för den eventuella personskadans allvarlighetsgrad.

FARA

Varnar för en risk med allvarliga följder. Om risken inte kan undvikas leder den till dödliga eller allvarliga personskador.

WARNING

Varnar för en risk med medelsvåra följder. Om risken inte kan undvikas kan den leda till dödliga eller allvarliga personskador.

OBSERVERA

Varnar för en mindre allvarlig risk. Om risken inte kan undvikas kan den leda till lindrigare skador.

Den här symbolen med signalordet OBS varnar för handlingar som kan leda till sakskador eller funktionsfel.

Här finns mer information eller ytterligare informationskällor.

1.2 Användarnas kvalifikationer

Denna manual riktar sig till personer som är väl förtrogna med relevanta säkerhetsregler för hantering av elektriska maskiner. Personerna måste kunna identifiera faror.

CF 3000 får endast tas i drift, användas och skötas av personer som har adekvata kvalifikationer och följer denna användarhandbok.

Godkända operatörer

Endast auktoriserade och instruerade operatörer får arbeta med CF 3000.

Den driftansvarige måste se till att operatören har tillgång till användarhandboken och försäkra sig om att operatören har läst den och förstått innehållet.

1.3 Användningsområde

CF 3000 ska enbart användas till avisolerings- och crimpningsarbeten.

CF 3000 avisolerar helt automatiskt flexibla ledare i klasserna 2, 5 och 6 enligt DIN VDE 0295. Sedan pressar den isolerade trådändhylsor i bandvaruform på ledarna.

Trådändhylsor bearbetas enligt DIN 46228-4 med ett areaområde på mellan 0,5 mm ^2 till 2,5 mm ^2 och en avisoleringslängd på 8 mm.

Med en extra konfigurationssats kan även trådändhylsor i areaområdet 0,25 mm ^2 och 0,34 mm ^2 och en avisoleringslängd på 8 mm bearbetas.

Använd endast trådändhylsor och originalreservdelar från Phoenix Contact (för beställningsdata, se Sidan 21).

Endast PVC-isolerade ledare som ska bearbetas får föras in i inmatningsöppningen på CF 3000, inga massiva metalldelar eller liknande får föras in.

Egenmäktiga ombyggnader, utöver modifieringarna, och förändringar på CF 3000 är förbjudna av säkerhetsskäl. Använd CF 3000 endast när den är i ett säkerhetstekniskt felfritt tillständ.

1.4 Säkerhetsnoteringar

Skyddshuven är monterad med tanke på din säkerhet. Du får inte under några som helst omständigheter utföra modifieringsarbeten på skyddshuven, avlägsna den eller kringgå den genom ombyggnader. Använd CF 3000 endast när skyddshuven är stängd.

Dra ut nätkontakten före underhållsarbeten och byte av area. Dra ut nätkontakten innan du utför arbeten där skyddshuven öppnas.

Stäng alltid av CF 3000 då den inte används eller under pauser i arbetet.

När du tar bort skyddshuven stängs CF 3000 av säkerhetsskäl av automatiskt.

Försäkra dig om att inga främmande föremål ligger inne i huset.

Kapslingen får inte skruvas på.

1.5 Krav på uppställningsplatsen

Uppställningsplatsen måste vara plan och horisontell.

Undvik fuktiga eller dammiga platser vid drift och förvaring. Undvik även platser som är utsatta för hög värme, direkt solljus eller låga temperaturer (driftområde: 15 °C till 35 °C).

Vid förflyttning från en kall till en varm plats kan kondens bildas. Öppna skyddshuven innan du använder CF 3000 så att kondensatet kan avdunsta.

Spill inga vätskor på CF 3000.

Utsätt inte CF 3000 för kraftiga skakningar och stötar.

1.6 Avfallshantering

Den överstrukna soptunnan signalerar att artikeln måste samlas in och avfallshanteras separat. Phoenix Contact eller våra servicepartner fraktar tillbaka artikeln för avfallshantering utan kostnad. Information om tillhandahållna möjligheter till avfallshantering finns på phoenixcontact.com.

2 Beskrivning av CF 3000

2.1 Leveransomfång

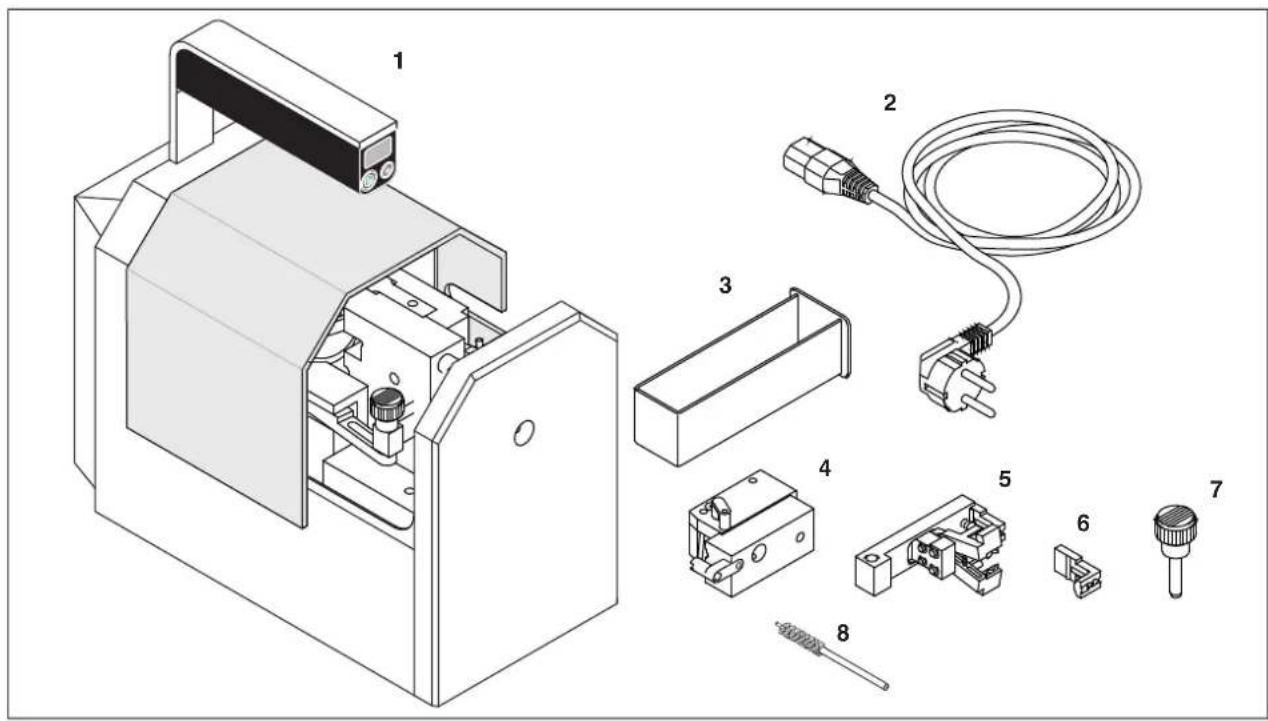

Bild 2-1 Leveransomfång

2 Nätkabel, olika utföranden CF 3000-2,5 och CF 3000-2,5 120 V

3 Behållare för rester från isoleringsarbetet

4 Matning för trådändhylsor, för trådändhylsor 0,5 mm ^2 ... 2,5 mm ^2 (5 st.) och en reservmatning för trådändhylsor och en kabelstyrning per area (saknar bild)

5 Bearbetningsinsats, för 0,5 mm² ... 2,5 mm² (5 stycken)

6 Reservpositionerare, till varje bearbetningsanordning (5 st.)

7 Säkerhetsskruv, ø 6 mm

8 Borste

Matningen för trådändhylsor och bearbetningsanordningen har samma färgkod som trådändhylsorna (enligt DIN-färgserien). De levereras i en väska. Väskan innehåller dessutom en liten borste (se Sidan 15).

Du kan även beställa en utrustningssats för 0,25 mm ^2 och 0,34 mm ^2 (beställningsdata se Sidan 21).

2.2 Översikt över ställdon

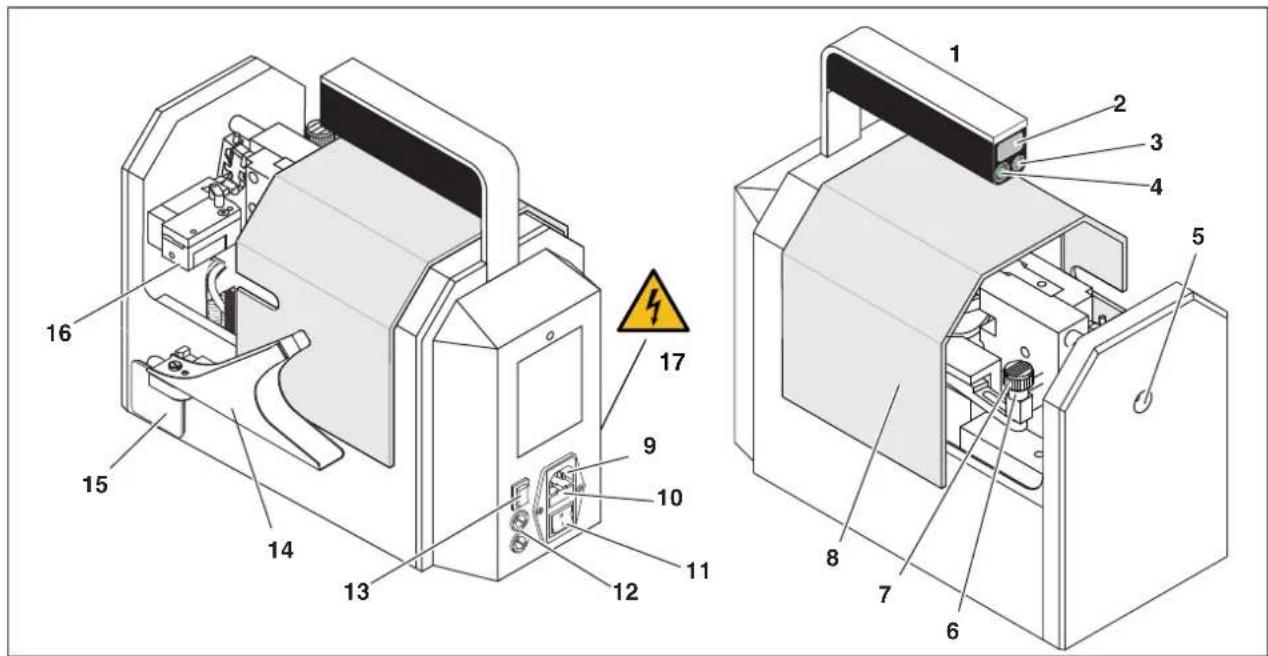

Bild 2-2 Ställdon

1 Handtag
2 Räknare, visar antalet bearbetade trådändhylsor och återställs till 0 när den stängs av
3 Återställningsknapp, återställer räknaren till 0
4 Tillkopplingsindikering, lyser när strömtillförseln har kopplats till
5 Inmatningsöppning, för att föra in ledaren i CF 3000
6 Bearbetningsanordning, positionerar trådändhylsan och avisolerar kabeln
7 Säkerhetsskruv, läser bearbetningsanordningen
8 Skyddshuv, CF 3000 fungerar endast när skyddshuven är helt stängd
9 Nätanslutning, apparatanslutning för nätkabeln

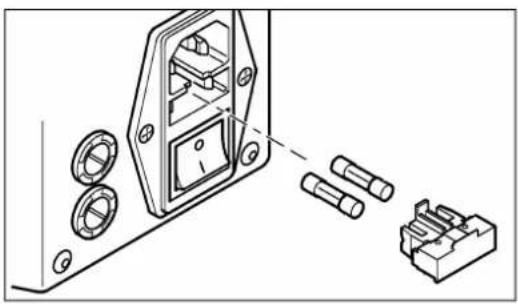

10 Nätsäkringar, finsäkringar som integrerats i nätanslutningen
11 Strömbrytare, kopplar till eller från strömförsörjningen till CF 3000

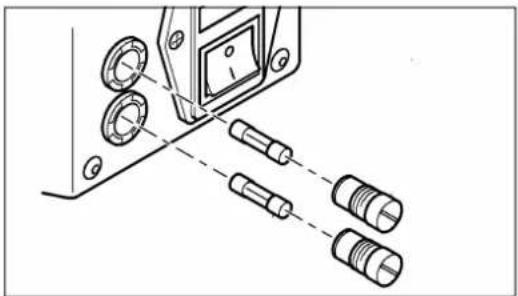

12 Transformersäkring, apparatsäkring på sekundärsidan
13 Reverse-knapp, anordningen körs till underhållspositionen (se Sidan 16)
14 Hållare, hållare för hylsdispenser
15 Behållare, fångar upp rester från isoleringsarbetet
16 Matning för trådändhylsor, positionerar trådändhylsorna
17 Säkerhetsetikett, varning för farlig beröringsspänning efter att kapslingen skruvats dit. Öppna aldrig kapslingen. Säkerhetssymbolen får inte avlägsnas, skadas eller klistras över.

3 Installera och använda CF 3000

Observera "Krav på uppställningsplatsen" (se Sidan 7).

3.1 Ställa in CF 3000

Du kan konvertera CF 3000 till areorna 0,5 mm ^2 , 0,75 mm ^2 , 1,0 mm ^2 , 1,5 mm ^2 och 2,5 mm ^2 .

Bearbetningsinsats, matning för trådändhylsor och band-trådändhylsor för en area är färgkodade (färgserie enligt DIN 46288-4)

A B

A B 20 cm

WARNING: Risk för personskador

Stäng av CF 3000 med strömbrytaren (A). Dra ut nätkontakten (B).

- Skjut tillbaka skyddshuven.

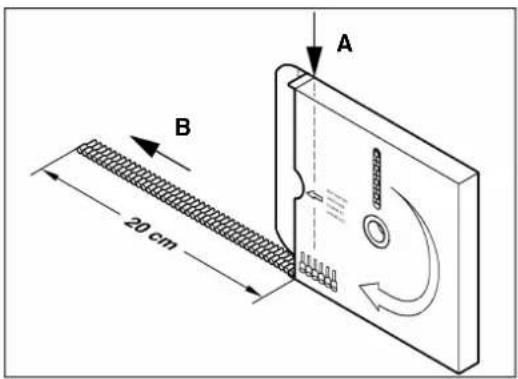

Öppna förpackningen med band-trådändhylsor

• Riv bort fliken i kanten (A).
• Dra ut bandet ca 20 cm (B).

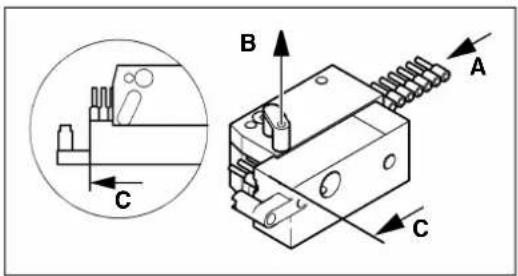

Förbereda matning för trådändhylsor

OBS: Följ noggrant instruktionerna när du för in trådändhylsorna, annars kan felaktiga kontaktpressningar förekomma. Notera färgkodningen på matningen för trådändhylsor.

• Välj en matning för trådändhylsor med passande area.
• För in trådändhylsorna i styrningen i sidled till ändläget (A).
• Dra stiftet uppåt (B).
• Skjut trådändhylsorna fram till märkningen (C).
• Säkerställ att stiftet har fastnat rätt i spåret.

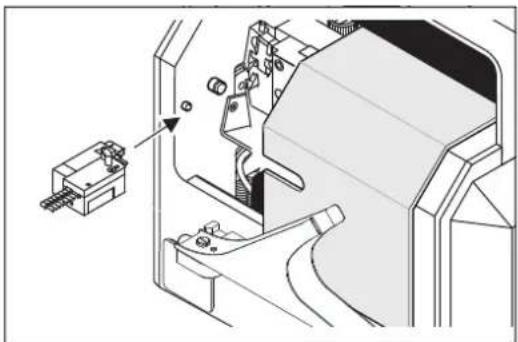

Montering av matning för trådändhylsor

! OBS: Bearbetningsanordningen får inte vara monterad.

• Skjut tillbaka skyddshuven.
• För in matningen för trådändhylsor på sidan av CF 3000. Sätt dit matningen för trådändhylsor på fästtapparna i frontpanelen.
• Matningen för trådändhylsorna måste sitta direkt vid kapslingens vägg. Se till att matningen för trådändhylsor har kommit ordentligt på plats.

- Fäll ned dispenserns hållare så att den står i rät vinkel mot CF 3000.

- Placera dispensern för trådändhylsor i hållaren.

! OBS: Se till att trådändhylsebandet kan löpa utan hinder.

Montera bearbetningsanordning

! OBS: Observera bearbetningsanordningens färgkodning.

• Skjut in i bearbetningsanordningen från sidan i den avsedda styrningen (A).
• För in säkerhetsskruven till ändläget i bearbetningsanordningens hål (B).
• Stäng skyddshuven.

Ansluta strömförsörjning

! OBS: CF 3000 finns i två versioner för 230 V och 120 V. Säkerställ att nätanslutningen är korrekt (se märkskylt).

• Anslut nätkabeln. Slå på CF 3000.
  ⇒ CF 3000 är nu redo att användas.

3.2 Avisolera och crimpa

a b

a b c d e

- Innan ledaren bearbetas måste du räta upp den så att den är nästan helt rak.

a) Böjning OK, max. 2–3 mm över en längd på 6 mm
b) För stor böjning

Skära till ledare

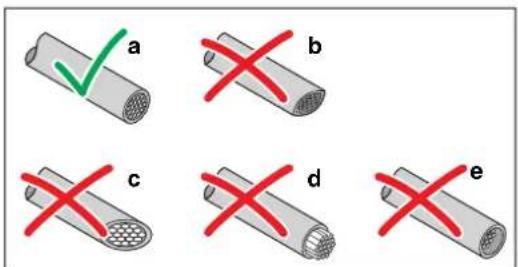

- Skär av ledaren ordentligt och rakt, t.ex. med hjälp av kabelsaxen CUTFOX 12 (artikelnr 1212128) från Phoenix Contact.

a) Korrekt snitt
b) Hopklämd snittyta
c) Sned snittyta
d) Ledarna är längre än isoleringen
e) Ledarna är kortare än isoleringen

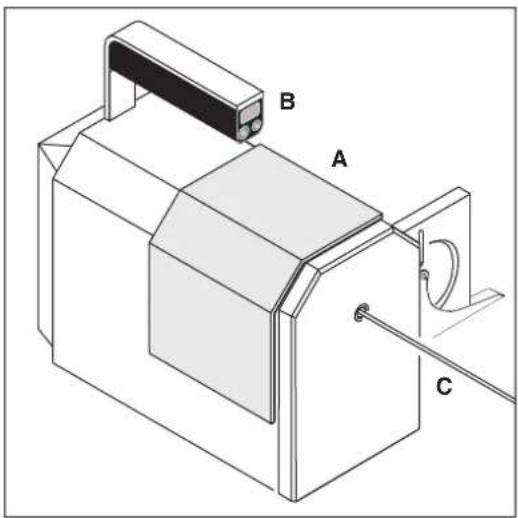

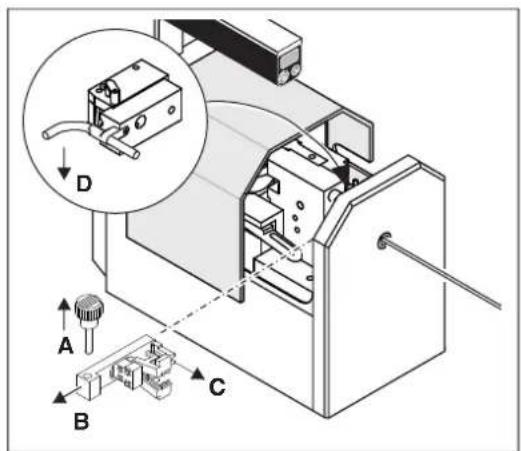

Avisolera och crimpa

• Stäng skyddshuven (A).
- Läs av räknaren (B) och återställ den till 0.
- Slå på CF 3000 med strömbrytaren.
- Skjut ledaren (C) rakt fram in i inmatningsöppningen tills den när ändläget. Avisoleringen och crimpningen påbörjas automatiskt.
- Dra ledaren rakt efter att CF 3000 har stoppats.

Vid driftstörningar resp. felaktig avisolering, se Sidan 16.

Avstängning

• Läs av mätaren (A).
• Stäng av CF 3000 med strömbrytaren (B).

3.3 Justerbara knivar

Om ledarens isolering inte avlägsnas fullständigt, kontrollera först specifikationerna för area och avisoleringsknivarna (se Sidan 18)

Om felbilden kvarstår trots ovanstående åtgärder, använd justerbara avisoleringsknivar.

Beställningsdata för de justerbara avisoleringsknivarna finns i bilagan (se Sidan 22).

– Bearbetningsanordning med justerbar kniv: CF 3000 BBE-AME...

- Justerbar avisoleringskniv: CF 3000 AB...

A B

A B

X Y ≤ +0,5 mm

A WARNING: Risk för personskador

Stäng av CF 3000 med strömbrytaren (A). Dra ut nätkontakten (B).

- Skjut tillbaka skyddshuven.

Demontera bearbetningsanordning

• Ta bort säkerhetsskruven (A).
- Dra ut bearbetningsanordningen i sidled (B).

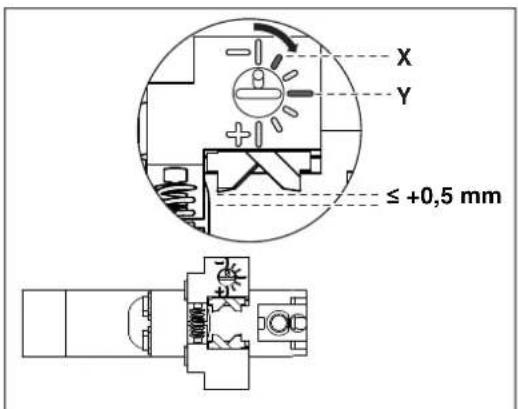

Ställa in skärdjup

- Ställ in skärdjupet. Justera skärdjupet endast i små steg.

- Moturs (-): grundare skärdjup

De justerbara avisoleringsknivarna har ett standardläge som motsvarar skärdjupet för de icke-justerbara knivarna.

• X: startposition för 0,5 till 2,5 mm ^2 , avisoleringskniv CF 3000 AB 0,5 till CF 3000 AB 2,5
  – Y: startposition för 0,25 mm ^2 , avisoleringskniv CF 3000 AB 0,25

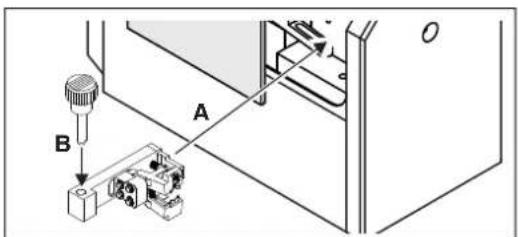

Montera inställbar bearbetningsanordning

• Skjut in i bearbetningsanordningen från sidan i den avsedda styrningen (A).
• För in säkerhetsskruven till ändläget i bearbetningsanordningens hål (B).

A B

Cε B A

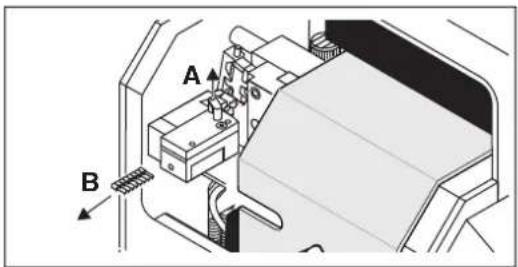

• Dra stiftet uppåt (A).
• Skjut ut trådändhylsorna (B).

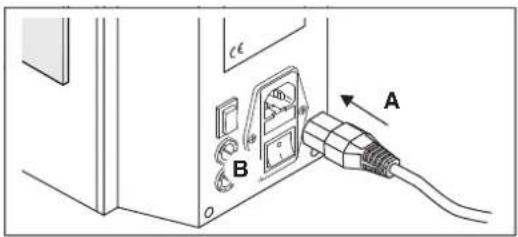

Ansluta strömförsörjning

• Stäng skyddshuven.
• Anslut nätkabeln (A).
• Slå på CF 3000 (B).

Avisolera ledare

• Förbered ledaren (se Sidan 12)
- Skjut ledaren rakt fram in i inmatningsöppningen tills den när ändläget.
- Dra försiktigt i ledaren efter att avisoleringsprocessen har påbörjats tills ledaren lossnar.

Kontrollera avisoleringsresultat

• Kontrollera avisoleringsresultatet. Justera skärdjupet igen vid behov.
  Knivarna måste skära igenom isoleringen ordentligt, men lämna ett litet säkerhetsavständ till ledaren. Knivarna får inte skära in i kopparkardelen.
  Snittet ska stoppa 0,1 till 0,2 mm före kopparledaren.

• Ställ in CF 3000 igen (se Sidan 10).

Kniven skär för djupt in i ledaren. Detta kan skada knivarna.

Knivarna skär inte tillräckligt djupt in i ledaren.

3.4 Skötsel

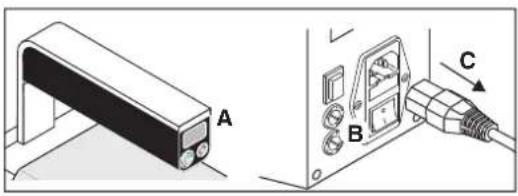

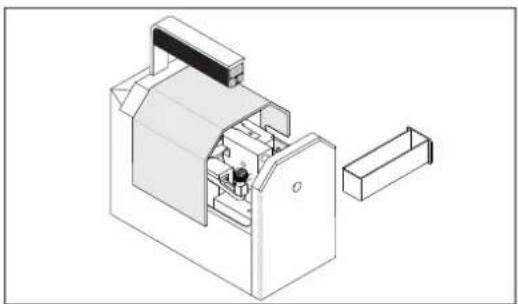

3.4.1 Daglig rengöring

- Läs av mätaren (A) vid behov.

WARNING: Risk för personskador

Stäng av CF 3000 med strömbrytaren (B). Dra ut nätkontakten (C).

- Skjut tillbaka skyddshuven.

• Töm dagligen behållaren för rester från isoleringsarbetet.
• Kontrollera om det finns rester från isoleringsarbetet i det inre utrymmet till CF 3000 och avlägsna dessa.
• Sätt i behållaren.
• Stäng skyddshuven.

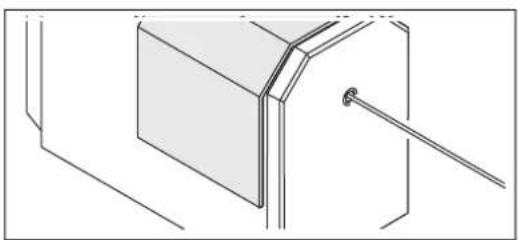

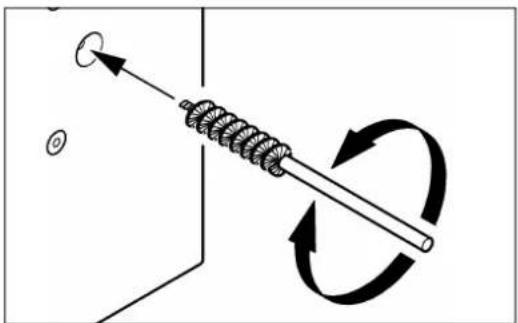

3.4.2 Rengöra inmatningsöppning

Rengöra inmatningsöppning

OBS:

Stäng av CF 3000 innan du sätter i borsten.

- Om inmatningsöppningen är nedsmutsad ska den rengöras med en borste (medföljer leveransen).

4 Åtgärda störningar

4.1 Underhållsposition

Underhållspositionen används för att kunna ta bort de utbytbara delarna vid felaktiga kontaktpressningar, eller om en ledare klämts fast.

Styrningen körs automatiskt till underhållspositionen om kontaktpressningen inte kan slutföras. Om CF 3000 utför kontakpressningscykeln till ändläget trots att kontaktpressning är felaktig, måste du flytta CF 3000 till underhållspositionen. Tryck på Reverse-knappen för att göra det.

4.2 Störningsbilder

Tabell 4-1 Störningsbilder

Fel/störning Åtgård Nummer stör-		ningsbild	Se
Ledare kan inte föras in	Tryck på Reverse-knappen	Störningsbild 1	Sidan 17
Kontaktpressning avslutas inte Avlägsna ledare Störningsbild 2 Sidan 17
Ledare har fastnat i CF 3000	Avlägsna ledare	Störningsbild 2	Sidan 17

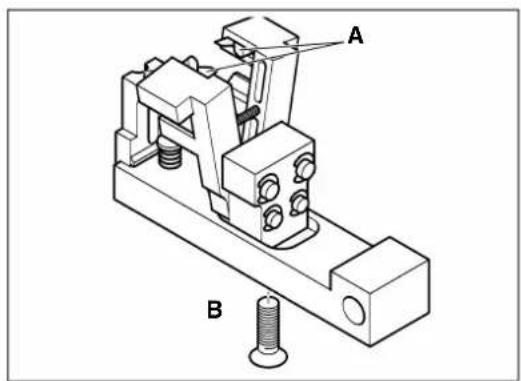

Ledarens isolering avlägsnas ofullständigt Kontrollera specifikationer om areaKontrollera avisoleringsknivar		Störningsbild 3 Sidan 18

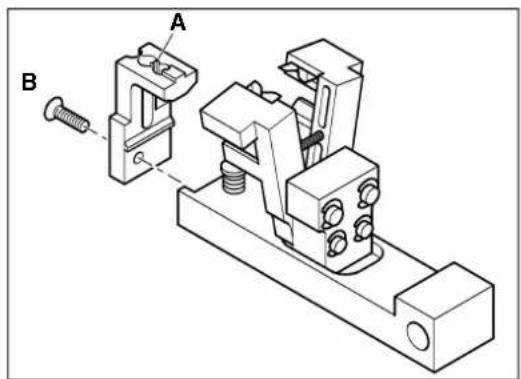

Trådändhylsan skiljs inte från bandet	Kontrollera positionerarens från-skiljarkniv	Störningsbild 4 Sidan 18
CF 3000 fungerar inte när strömbrytaren kopplas till	Kontrollera nätanslutning/säk-ringar	Störningsbild 5 Sidan 19
CF 3000 arbetar för långsamt	Kontrollera transformatorsäkring	Störningsbild 6	Sidan 19
Centreringsanordningar defekta	Byta centreringsanordningar	Störningsbild 7	Sidan 20

4.3 Störningsbild 1

Ledaren kan inte föras in

Du kan inte sätta i en ledare när CF 3000 är i underhållspositionen.

- Tryck på Reverse-knappen för att komma till utgångsläget.

4.4 Störningsbild 2

Kontaktpressningen avslutas inte eller ledaren har fastnat i CF 3000

- Om ledaren har fastnat i CF 3000, tryck på Reverse-knappen. CF 3000 flyttas till underhållspositionen.

A B

Öppna skyddshuv

WARNING: Risk för personskador

Stäng av CF 3000 med strömbrytaren (A). Dra ut nätkontakten (B).

- Skjut tillbaka skyddshuven.

Demontera bearbetningsanordning och ta bort ledare

• Ta bort säkerhetsskruven (A). Dra ut bearbetningsanordningen i sidled (B).
  • Ta bort trådändhylsan (C).
• Böj ledaren åt sidan (D).
• Dra stiftet uppåt. Dra ut trådändhylsorna.
• Stäng skyddshuven.
• Anslut nätkontakten. Slå på CF 3000 med strömbrytaren.
• Tryck på Reverse-knappen för att komma till utgångsläget.
• Dra ut ledaren.

Ställ in CF 3000 igen (se Sidan 10).

4.5 Störningsbild 3

Ledarens isolering avlägsnas ofullständigt

• Om ledarens avisolering inte avlägsnas helt, kontrollera specifikationerna om area.
  Ledararean måste stämma överens med specifikationen om area för bearbetningsanordningen och matningen för trådändhylsor.
• Anpassa anordningarna till den valda ledararean (se Sidan 10).

A B

Byta avisoleringsknivar

• Kontrollera om avisoleringsknivarna (A) är skadade.
• Om bearbetningsanordningens avisoleringsknivar är slitna eller skadade måste du byta ut dem (beställningsdata finns på Sidan 21).
• Lossa insexskruven (B). Byt ut avisoleringsknivarna. Dra åt skruven igen.

Om felbilden kvarstår trots ovan beskrivna åtgärder, använd justerbara knivar (se Sidan 13).

4.6 Störningsbild 4

Trådändhylsan skiljs inte från bandet

Om frånskiljarkniven (A) är skadad eller bruten separeras inte trådändhylsan från bandet.

• Demontera bearbetningsanordningen (se Sidan 10).
- Kontrollera frånskiljarkniven (A). Demontera positioneraren om frånskiljarkniven är defekt.
- Lossa stjärnskruven (B).
• Demontera positioneraren.
- Montera en ny positionerare för motsvarande area (för beställningsdata, se Sidan 21).
- Dra åt stjärnskruven.

4.7 Störningsbild 5

CF 3000 fungerar inte när strömbrytaren slås på

- Förvissa dig om att anslutningarna mellan CF 3000 och eluttaget fungerar som de ska.

A B

Dra ut nätkontakt

WARNING: Risk för personskador

Stäng av CF 3000 med strömbrytaren (A). Dra ut nätkontakten (B).

- Dra ur säkringshållaren.

- Byt ut defekta nätsäkringar (för beställningsdata, se Sidan 21): CF 3000-2,5: 2 x 0,63 A/T/250 V CF 3000-2,5 120V: 2 x 1,25 A/T/120 V

- Skjut in säkringshållaren.

OBS: Säkringshållaren måste haka fast.

4.8 Störningsbild 6

CF 3000 arbetar för långsamt

A B

Dra ut nätkontakt

WARNING: Risk för personskador

Stäng av CF 3000 med strömbrytaren (A). Dra ut nätkontakten (B).

• Dra ur säkringshållaren med en passande skruvmejsel.
• Byt ut defekta fintrådssäkringar (4,0 A/T/250 V, beställningsdata, se Sidan 21).
• Skruva tillbaka säkringshållarna.

4.9 Störningsbild 7

Övre eller nedre centreringsanordning defekt

A B

Dra ut nätkontakt

WARNING: Risk för personskador

Stäng av CF 3000 med strömbrytaren (A). Dra ut nätkontakten (B).

A B

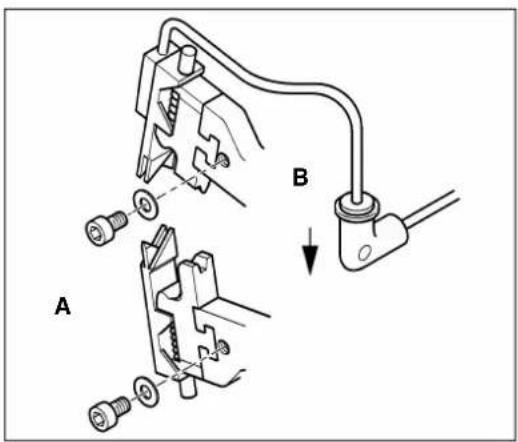

Byta centreringsanordningar

• Demontera bearbetningsanordningen och matningen för trådändhylsor (se Sidan 13).
• Lossa insexskruvarna (A) för att demontera de båda centre-ringsanordningarna.
• Ta bort den nedre centreringsanordningen. Tryck även ned det övre pressänket ett par millimeter.
• Tryck ned slangklämman (B). Dra ut slangen. Ta bort centre-ringsanordningen uppe.
• Byt ut defekta centreringsanordningar mot nya (beställningsdata, se Sidan 21).

OBS:

Plastdelarna måste vara rena och fria från fett.

A Bilaga

A 1 Tekniska data

Tekniska data
Nätanslutning
CF 3000-2,5	230 V/50 Hz
CF 3000-2,5 120 V	120 V/60 Hz
Effektförbrukning 80 VA
Cykeltid 1,2 s
Arbetsområde	0,5 mm^2 2,5 mm^2 Med utrustningssats (CF 3000-TOOLKIT 0,25) 0,25 mm^2 und 0,34 mm^2
Trådändhylsor Bandvarans utförande enligt DIN 46228-4
Ledarlängd minimal 49 mm
Avisoleringslängd 8 mm
Pressform Trapetsformig enligt DIN VDE 0660-100
Drifttemperatur	+15 °C +35 °C
Bullermätvärden	70 dB (A)
Mätt (bredd x höjd x längd)	320 mm x 300 mm x 165 mm
Vikt	12 kg

A 2 Beställningsdata

A 2.1 Avisolerings- och crimpautomat

Beskrivning	Typ	Artikelnr
Avisolerings- och crimpautomat, 230 V-version för isole-rade trådändhylsor som bandvara enligt DIN 46228-4, för areaområde 0,5 mm ^2 ...... 2,5 mm ^2	CF 3000-2,5	1205477
Avisolerings- och crimpautomat, 120 V-version för isole-rade trådändhylsor som bandvara enligt DIN 46228-4, för areaområde 0,5 mm ^2 ...... 2,5 mm ^2	CF 3000-2,5 120 V	1205516
Ombyggnadssats för CF 3000, 0,25 mm ^2 och 0,34 mm ^2 , komplett	CF 3000-TOOLKIT 0,25	1212376

1 Färgordning enligt DIN 46228-4

A 4 Reservdelar

Del		Area	Benämning	Artikelnr
Bearbetningsan-ordning		0,5 mm^2	CF 3000 BBE 0,5	1205752
		0,75 mm^2	CF 3000 BBE 0,75	1205765
		1,0 mm^2	CF 3000 BBE 1,0	1205778
		1,5 mm^2	CF 3000 BBE 1,5	1205781
		2,5 mm^2	CF 3000 BBE 2,5	1205794
Bearbetningsan-ordning med jus-terbar kniv		0,25 mm^2	CF 3000 BBE-AME 0,25	1207514
		0,5 mm^2	CF 3000 BBE-AME 0,5	1207488
		0,75 mm^2	CF 3000 BBE-AME 0,75	1207475
		1,0 mm^2	CF 3000 BBE-AME 1,0	1207491
		1,5 mm^2	CF 3000 BBE-AME 1,5	1207501
		2,5 mm^2	CF 3000 BBE-AME 2,5	1207527
Positionerare		0,25 mm^2	CF 3000 LOC 0,25	1212377
Positioneraren ingår i bear-betningsinsatsen		0,5 mm^2	CF 3000 LOC 0,5	1205639
		0,75 mm^2	CF 3000 LOC 0,75	1205642
CF 3000 BBE...		1,0 mm^2	CF 3000 LOC 1,0	1205655
		1,5 mm^2	CF 3000 LOC 1,5	1205668
		2,5 mm^2	CF 3000 LOC 2,5	1205671
Avisoleringskniv		0,5 mm2	CF 3000 AM 0,5	1205587
Positioneraren ingår i be-arbetningsinsatsen		0,75 mm2	CF 3000 AM 0,75	1205590
		1,0 mm2	CF 3000 AM 1,0	1205600
CF 3000 BBE...		1,5 mm2	CF 3000 AM 1,5	1205613
		2,5 mm2	CF 3000 AM 2,5	1205626
Justerbar avisole-ringskniv		0,25 mm2	CF 3000 AB 0,25	1207886
Ingår i bearbetningsan-ordningen		0,5 mm2	CF 3000 AB 0,5	1207899
		0,75 mm2	CF 3000 AB 0,75	1207909
CF 3000 BBE-AME...		1,0 mm2	CF 3000 AB 1,0	1207912
		1,5 mm2	CF 3000 AB 1,5	1207925
		2,5 mm2	CF 3000 AB 2,5	1212380
Matning av trådänd-hylsor		0,25 mm2	CF 3000 HZG 0,25	1212378
		0,5 mm2	CF 3000 HZG 0,5	1205684
		0,75 mm2	CF 3000 HZG 0,75	1205697
		1,0 mm2	CF 3000 HZG 1,0	1205707
		1,5 mm2	CF 3000 HZG 1,5	1205710
		2,5 mm2	CF 3000 HZG 2,5	1205723
Kabelstyrning Del i matningen för trådänd-hylsor CF 3000 HZG...		0,25 mm2	CF 3000 CG 0,25	1212379
		0,5 mm2	CF 3000 CG 0,5	1207721
		0,75 mm2	CF 3000 CG 0,75	1207734
		1,0 mm2	CF 3000 CG 1,0	1207747
		1,5 mm2	CF 3000 CG 1,5	1207750
		2,5 mm2	CF 3000 CG 2,5	1207763
Säkerhetsskruv - CF 3000 SBO 1205804
Centreringsanordning uppe 0,5 mm2 [47Y4]		... 2,5 mm2	CF 3000 ZENTRIERGABEL OBEN CF 3000 CFT 0,25	3202740
		0,25 mm2 ... 0,75 mm2		1212391
Centreringsanordning nere 0,5 mm2		... 2,5 mm2	CF 3000 ZENTRIERGABEL UNTEN CF 3000 CFB 0,25	3202753
		0,25 mm2 ... 0,75 mm2		1212392
Crimpstämpel 0,5 mm2		... 2,5 mm2	CF 3000 CRIMPSTEMPEL CF 3000 CDM 0,25	3202782
		0,25 mm2 ... 0,75 mm2		1212390
Pressänke 0,5 mm2		... 2,5 mm2	CF 3000 CRIMPGESENK CF 3000 CDF 0,25	3202779
		0,25 mm2 ... 0,75 mm2		1212389
Nätsäkring För CF 3000-2,5		0,63 A/T/250 V	CF 3000 SI 0,63A/T/250 V	1205736
För CF 3000-2,5 120 V		1,25 A/T/120 V	CF 3000 SI 1,25A/T/120 V	1208940
Transformatorsäkring Sekundär transformatorsäk-ring med finsäkringar		4,0 A/T/250 V	CF 3000 SI 4,0A/T/250 V	1205749

A 5 EU-försäkran om överensstämmelse

EU-försäkran om överensstämmelse Nr 000549349_02_DoC_EU

Tillverkare: Phoenix Contact GmbH & Co.KG

Adress: Flachsmarktstraße 8, 32825 Blomberg, Germany

Produktbeteckning: CF 3000-2,5

Artikelnr: 1205477

Tillverkaren uppbär ensamt ansvaret för utfärdandet av denna försäkran om överensstämmelse. Produkterna som anges i denna försäkran överensstämmer med relevanta krav i följande harmoniseringslagstiftning:

2006/42/EG

Maskindirektivet

(OJ No. L157, 9 juni 2006)

2011/65/EU

Begränsning av användningen av vissa farliga ämnen

(OJ L 174, 1 juli 2011)

2014/35/EU

EMC-direktivet (elektromagnetisk kompatibilitet)

(OJ L 96, 29 mars 2014)

Följande relevanta standarder har använts för utvärderingen om överensstämmelse:

EN 60204-1:2018 EN 61000-3-3:2013 + A1:2019

EN IEC 55014-1:2021 EN IEC 55014-2:2021

EN IEC 61000-3-2:2019 EN IEC 63000:2018

EN ISO 12100:2010 EN ISO 13854:2019

EN ISO 13857:2019

A 6 UK-försäkran om överensstämmelse

Observera följande hänvisningar

Allmänna användarvillkor för teknisk dokumentation

Phoenix Contact förbehåller sig rätten att utan föregående tillkännagivande när som helst ändra, korrigera och/eller förbättra den tekniska dokumentationen och de produkter som beskrivs i den, om detta gagnar användaren. Detta gäller även ändringar som gagnar den tekniska utvecklingen.

Även om teknisk dokumentation (särskilt användardokumentation) har mottagits är Phoenix Contact inte förpliktigade att informera om ändringar hos produkten och/eller ändringar i den tekniska dokumentationen. Du är själv ansvarig för att kontrollera produkternas lämplighet och deras avsedda användningsområde i den konkreta applikationen. Det är mycket viktigt attt gällande standarder och lagar följs. All information i den tekniska dokumentationen lämnas utan någon som helst uttrycklig, underförstådd eller outtalad garanti.

I övrigt gäller enbart regelverken i de aktuella, allmänna affärsvillkoren hos Phoenix Contact, framför allt vid ett eventuellt garantiansvar.

Den här handboken och alla bilder i den skyddas av upphovsrätten. Det är inte tillåtet att ändra innehållet på något sätt eller att publicera delar av det.

Phoenix Contact förbehåller sig rätten att anmäla egen äganderätt för de produktritningar till Phoenix Contact-produkter som används här. Det är förbjudet för tredle part att anmäla äganderätt för detta.

Andra produktbeteckningar kan vara juridiskt skyddade, även om detta inte anges.

Kontaktinformation

Internet

Aktuell information om produkter från Phoenix Contact och om våra allmänna affärsvillkor hittar du på Internet, på: phoenixcontact.com

Säkerställ att du alltid arbetar med den aktuella dokumentationen. Du kan ladda ner den senaste utgåvan av dokumentationen på följande adress: phoenixcontact.net/products.

Filialer

Vänd dig till filialen i ditt land vid problem som inte kan lösas med hjälp av denna dokumentation. Adressen hittar du på phoenixcontact.com.

Utgivare Phoenix Contact GmbH & Co. KG

Om du har kommentarer eller förbättringsförslag beträffande vår handboks innehåll och utformning så uppskattar vi om du skickar dessa till oss på: [e-mail]
