GEBRUIKSAANWIJZING CF 3000-2 5 Phoenix Contact

Bestill.nr.: 1205477

Strip- en crimpautomaat voor geïsoleerde adereindhulzen als bandmateriaal

UM NL CF 3000-2,5, revisie 03

2023-10-09

Dit handboek is geldig voor:

Benaming vanaf serienummer Artikelnr.

CF 3000-2,5 193717 1205477

CF 3000-2,5 120 V 193717 1205516

Inhoudsopgave

1 Voor uw veiligheid ....5

1.1 Codering van de waarschuwingen.... 5
1.2 Kwalificatie van de gebruikers .... 5
1.3 Toepassingsgebied....6
1.4 Veiligheidsaanwijzingen 6
1.5 Vereisten voor de plaats van opstelling 7
1.6 Afvoeren....7

2 Beschrijving van de CF 3000 ....8

2.1 Omvang van de levering....8
2.2 Overzicht van de actuators....9

3 CF 3000 instellen en bedienen ....10

3.1 CF 3000 instellen....10
3.2 Strippen en krimpen 12
3.3 Verstelbare messen.... 13
3.4 Verzorging....15

4 Verhelpen van storingen 16

4.1 Onderhoudspositie....16
4.2 Storingsbeelden ....16

4.3 Storingsbeeld 1 .... 17
4.4 Storingsbeeld 2....17
4.5 Storingsbeeld 3....18
4.6 Storingsbeeld 4....18
4.7 Storingsbeeld 5....19
4.8 Storingsbeeld 6....19
4.9 Storingsbeeld 7....20

A Bijlage....21

A 1 Technische gegevens ....21
A 2 Bestelgegevens....21
A 3 Band-adereindhulzen....22
A 4 Reserveonderdelen....22
A 5 EU-conformiteitsverklaring ....24
A 6 VK-conformiteitsverklaring ....25

1 Voor uw veiligheid

Lees dit handboek zorgvuldig en bewaar het voor latere raadpleging.

1.1 Codering van de waarschuwingen

Dit symbool duidt op gevaren die persoonlijk letsel kunnen veroorzaken.

Er zijn drie signaalwoorden die de ernst van het mogelijke letsel aangeven.

GEVAAR

Wijst op een gevaar met een hoog risiconiveau. Als het gevaar niet wordt verme- den, leidt dit tot dodelijk of ernstig letsel.

WAARSCHUWING

Wijst op een gevaar met een gemiddeld risiconiveau. Als het gevaar niet wordt vermeden, kan dit dodelijk of ernstig letsel veroorzaken.

VOORZICHTIG

Wijst op gevaar met een laag risiconiveau. Als het gevaar niet wordt vermeden, kan dit leiden tot gering of matig letsel.

Dit symbool met het signaalwoord LET OP waarschuwt voor handelingen die kunnen leiden tot materiële schade of een storing.

Hier vindt u aanvullende informatie of verdere informatiebronnen.

1.2 Kwalificatie van de gebruikers

Dit handboek is gericht op personen die vertrouwd zijn met de betreffende veiligheidsconcepten voor de omgang met elektrische machines. Deze personen moeten gevaren kunnen herkennen.

De CF 3000 mag alleen in gebruik genomen, bediend en onderhouden worden door personen die daartoe gekwalificeerd zijn en die dit handboek strikt naleven.

Geautoriseerde operators

Alleen geautoriseerde en daartoe opgeleide operators mogen met de CF 3000 werken.

De exploitant moet het handboek beschikbaar stellen aan de operator en ervoor zorgen dat de operator het gelezen en begrepen heeft.

1.3 Toepassingsgebied

De CF 3000 is uitsluitend bedoeld voor strip- en krimpwerkzaamheden.

De CF 3000 stript flexibele aders van klasse 2, 5 en 6 volledig automatisch volgens DIN VDE 0295. Vervolgens krimpt hij geïsoleerde adereindhulzen in stripvorm op de aders op band.

Verwerkt worden adereindhulzen volgens DIN 46228-4 met een doorsnede van 0,5 mm ^2 ... 2,5 mm ^2 en een striplengte van 8 mm.

Met een extra uitrustingsset kunnen bovendien adereindhulzen met een doorsnede van 0,25 mm ^2 en 0,34 mm ^2 en een striplengte van 8 mm verwerkt worden.

Gebruik alleen adereindhulzen en originele reserveonderdelen van Phoenix Contact (zie Pagina 21 voor bestelgegevens).

In de invoertrechter op de CF 3000 mag u alleen de voor verwerking bedoelde pvc-geïsoleerde aders invoeren, in geen geval massieve metaaldelen of soortgelijke voorwerpen.

Zelf uitgevoerde wijzigingen aan het apparaat die verder gaan dan het wisselen van de uitrusting alsmede wijzigingen aan de CF 3000 zijn om veiligheidstechnische redenen verboden. Gebruik de CF 3000 alleen in veiligheidstechnische onberispelijke toestand.

1.4 Veiligheidsaanwijzingen

De beschermkap is voor uw veiligheid ingebouwd. U mag in geen geval veranderingen aan de beschermkap aanbrengen, u mag hem niet verwijderen of middels ombouwen overbruggen. Gebruik de CF 3000 alleen met gesloten beschermkap.

Trek de netstekker altijd uit voordat u een doorsnedewissel of onderhoudswerkzaamheden uitvoert. Trek de netstekker uit het stopcontact voordat u gaat werken met geopende beschermkap.

Schakel de CF 3000 tijdens pauzes en als hij niet gebruikt wordt uit.

Als u de beschermkap verwijdert, schakelt de CF 3000 om veiligheidsredenen automatisch uit.

Controleer of er geen vreemde voorwerpen in de behuizing aanwezig zijn.

U mag de behuizing niet losschroeven.

1.5 Vereisten voor de plaats van opstelling

De plaats van opstelling moet vlak en horizontaal zijn.

Vermijd vochtige of stoffige plaatsen tijdens gebruik en opslag. Vermijd bovendien plaatsen die zijn blootgesteld aan hitte, direct zonlicht of lage temperaturen (temperatuurbereik: 15 °C ... 35 °C).

Bij verplaatsing van een koude naar een warme plek kan condens ontstaan. Om het condensaat te laten verdampen, opent u de beschermkap voordat u de CF 3000 gebruikt.

Mors geen vloeistoffen op de CF 3000.

Stel de CF 3000 niet bloot aan sterke trillingen en stoten.

1.6 Afvoeren

De doorgestreepte afvalbak duidt erop dat de artikelen gescheiden moeten worden verzameld en afgevoerd. Phoenix Contact of onze servicepartners nemen de artikelen terug voor kosteloze afvoer. Informatie over de aangeboden afvoermogelijkheden vindt u op phoenixcontact.com.

2 Beschrijving van de CF 3000

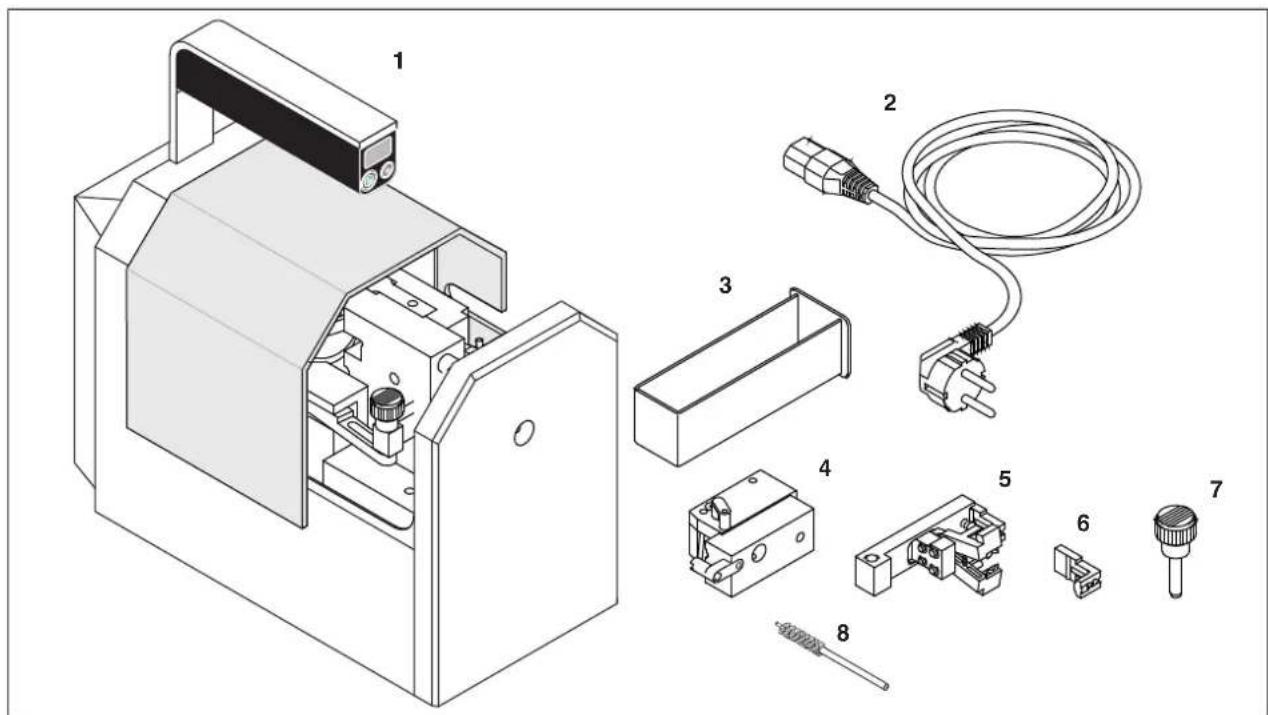

2.1 Omvang van de levering

Afbeelding 2-1 Omvang van de levering

2 Netkabel, verschillende uitvoering voor CF 3000-2,5 en CF 3000-2,5 120 V

3 Afvalvak, voor isolatieresten

4 Adereindhuls, voor adereindhulzen 0,5 mm ^2 ... 2,5 mm ^2 (5 stuks) en per doorsnede een reserve-adereindhulstoevoer en een kabelvoering (zonder afbeelding)

5 Bewerkingsinzetstuk, voor 0,5 mm² ... 2,5 mm² (5 stuks)

6 Reserve-locator, bij elk bewerkingsinzetstuk (5 stuks)

7 Borgbout, ø 6 mm

8 Borstel

De adereindhulstoevoer en het bewerkingsinzetstuk hebben dezelfde kleurcode als de adereindhulzen (volgens DIN-kleurserie). Ze worden in een koffer geleverd. De koffer bevat ook nog een kleine borstel (zie Pagina 15).

U kunt een uitrustingsset voor 0,25 mm ^2 en 0,34 mm ^2 bestellen (bestelgegevens zie Pagina 21).

Beschrijving van de CF 3000

2.2 Overzicht van de actuators

Afbeelding 2-2 Actuators

17

1 Handgreep
2 Teller, toont het aantal bewerkte adereindhulzen en wordt op 0 gezet als hij wordt uitgeschakeld
3 Resetknop, zet de teller op 0
4 Inschakelindicatie, brandt bij ingeschakelde stronmtoevner
5 Invoertrechter, voor het invoeren van de ader in de CF 3000
6 Bewerkingsinzetstuk, positioneert de adereindhuls en stript de kabel
7 Borgbnut, vergrendelt het bewerkingsinzetstuk

3 CF 3000 instellen en bedienen

Neem de „Vereisten voor de plaats van opstelling“ in acht (zie Pagina 7).

3.1 CF 3000 instellen

U kunt de CF 3000 ombouwen naar doorsneden van 0,5 mm ^2 , 0,75 mm ^2 , 1,0 mm ^2 , 1,5 mm ^2 en 2,5 mm ^2 .

Bewerkingsinzetstuk, adereindhulstoevoer en band-adereindhulzen van een doorsnede hebben een kleurcode (kleurreeks volgens DIN 46288-4).

A B

A B 20 cm

WAARSCHUWING: Gevaar voor letsel

Schakel de CF 3000 met de netschakelaar uit (A). Trek de netstekker (B) uit.

- Schuif de beschermkap terug.

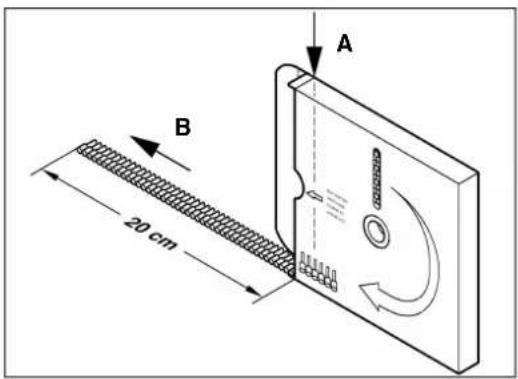

Verpakking band-adereindhulzen openen

• Scheur de flap af aan de rand (A).
• Trek de band ongeveer 20 cm uit (B).

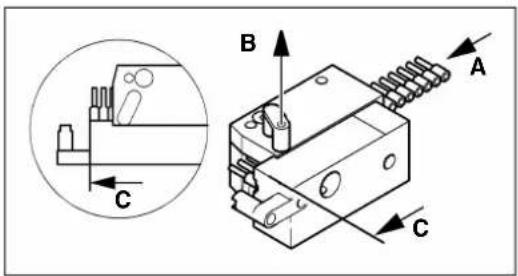

De adereindhulstoevoer voorbereiden

LET OP: Breng de adereindhulzen precies volgens voorschrift in, omdat anders mogelijk een foutief krimpen ontstaat. Let op de kleurcodering van de adereindhulstoevoer.

• Selecteer een adereindhulstoevoer met de juiste doorsnede.
• Steek de adereindhulzen zijwaarts tot aan de aanslag in de geleiding (A).
• Trek de connector omhoog (B).
• Schuif de adereindhulzen verder omhoog tot aan de markering (C).
• Controleer of de connector onberispelijk vergrendeld is.

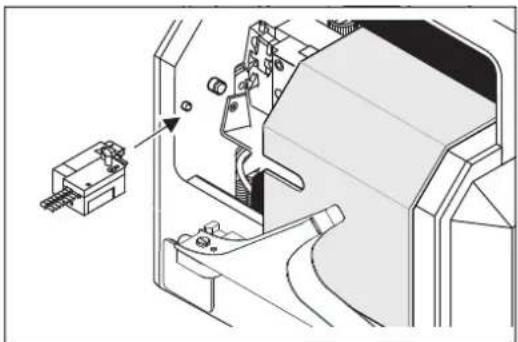

De adereindhulstoevoer monteren

LET OP: Het bewerkingsinzetstuk mag nog niet gemonteerd zijn.

• Schuif de beschermkap terug.
- Voer de adereindhulstoevoer zijdelings in de CF 3000. Steek de adereindhulstoevoer in de bouten in het voorpaneel.
- De adereindhulstoevoer moet direct tegen de behuizingswand aan liggen. Controleer of de adereindhulstoevoer onberispelijk vergrendeld is.
- Vouw de spenderhouder om zodat deze loodrecht staat op CF 3000.
- Breng de spender van de adereindhulzen in de houder aan.
LET OP: Controleer of de adereindhulsband ongehinderd kan lopen.

Bewerkingsinzetstuk monteren

LET OP: Let op de kleurcodering van het bewerkingsinzetstuk.

• Het bewerkingsinzetstuk zijdelings in de juiste geleiding schuiven (A).
• Voer de borgbout tot aan de aanslag in de boring van het bewerkingsinzetstuk (B).
• Sluit de beschermkap.

Voeding aansluiten

LET OP: De CF 3000 is verkrijgbaar in twee varianten voor 230 V en 120 V. Let op de juiste netaansluiting (zie typeplaatje).

• Sluit de netkabel aan. Schakel de CF 3000 in.
  ⇒ De CF 3000 is nu gereed voor gebruik.

3.2 Strippen en krimpen

a b

a b c d e

- Voor de bewerking moet de ader recht worden uitgelijnd.

a) Buiging in orde, maximaal 2 tot 3 mm tot een lengte van 6 mm
b) Te grote buiging

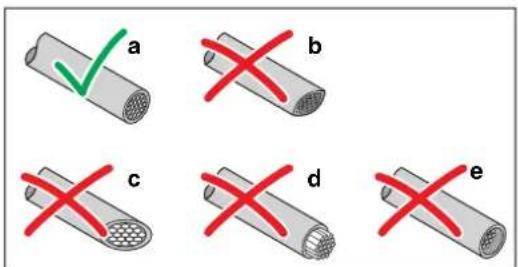

Aders op maat snijden

- Knip de aders zuiver en recht af, bijv. met de kabelschaar CUTFOX 12 (artikelnr. 1212128) van Phoenix Contact.

a) Juiste snede
b) Snijvlak samengedrukt
c) Snijvlak schuin
d) Litzen zijn langer dan de isolatie
e) Litzen zijn korter dan de isolatie

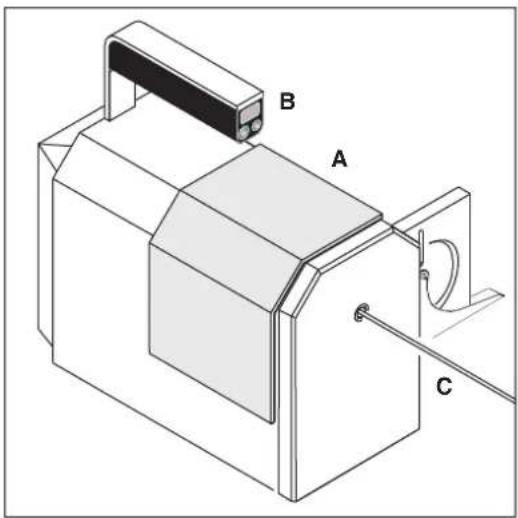

Strippen en krimpen

• Sluit de beschermkap (A).
• Lees de teller (B) af en reset deze op 0.
• Schakel de CF 3000 met de netschakelaar in.
• Schuif de ader (C) recht tot aan de aanslag in de invoertrechter. Het strippen en krimpen start automatisch.
• Nadat de CF 3000 tot stilstand is gekomen, trek de ader recht naar buiten.

Bij storingen resp. fouten bij het strippen, zie Pagina 16.

Buiten bedrijf stellen

• Lees de meter af (A).
• Schakel de CF 3000 met de netschakelaar uit (B).

3.3 Verstelbare messen

Als de aderisolatie niet volledig is verwijderd, controleer dan eerst de specificaties van de doorsnede en de stripmessen (zie Pagina 18)

Als het fout blijft bestaan ondanks de hierboven beschreven oplossing, gebruik dan verstelbare stripmessen.

De bestelgegevens voor de verstelbare stripmessen staan in de bijlage (zie Pagina 22).

- Bewerkingsinzetstuk met verstelbaar mes: CF 3000 BBE-AME...

- Verstelbaar stripmes: CF 3000 AB...

A B

Beschermkap openen

WAARSCHUWING: Gevaar voor letsel

Schakel de CF 3000 met de netschakelaar uit (A). Trek de netstekker (B) uit.

- Schuif de beschermkap terug.

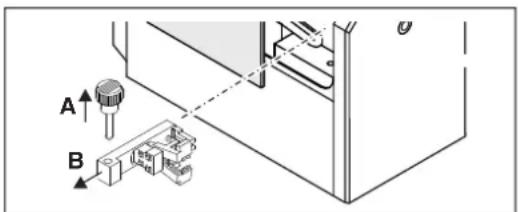

Bewerkingsinzetstuk demonteren

• Verwijder de borgbout (A).

- Trek het bewerkingsinzetstuk zijwaarts uit (B).

X Y ≤ +0,5 mm

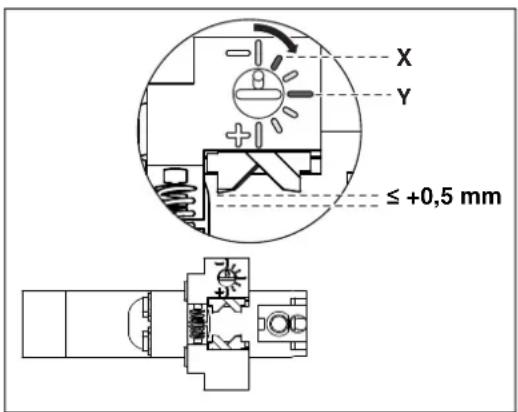

Snijdiepte instellen

- Stel de snijdiepte in. Pas de snijdiepte alleen in kleine stappen aan.

– Rechtsom (+): de snede wordt dieper

- Linksom (-): de snede wordt minder diep

De verstelbare stripmessen hebben een standaardpositie die overeenkomt met de snijdiepte van de niet-verstelbare messen.

- X: Uitgangspositie voor 0,5 tot 2,5 mm ^2 , stripmes CF 3000 AB 0,5 tot CF 3000 AB 2,5

– Y: Uitgangspositie voor 0,25 mm ^2 , stripmes CF 3000 AB 0,25

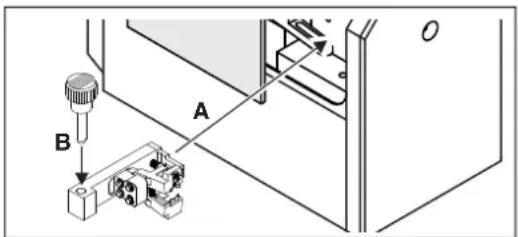

Verstelbaar bewerkingsinzetstuk monteren

- Het bewerkingsinzetstuk zijdelings in de juiste geleiding schuiven (A).

- Voer de borgbout tot aan de aanslag in de boring van het bewerkingsinzetstuk (B).

A B

Cε B A

Adereindhulzen verwijderen

• Trek de connector omhoog (A).
  • Schuif de adereindhulzen eruit (B).

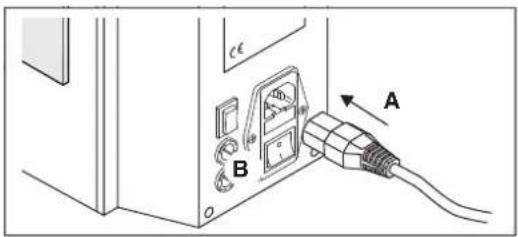

Voeding aansluiten

• Sluit de beschermkap.
• Sluit de netkabel aan (A).
  • Schakel de CF 3000 in (B).

Ader strippen

• Bereid de ader voor (zie Pagina 12)
• Schuif de geleider recht tot aan de aanslag in de invoertrechter.
• Trek na het starten van het stripproces voorzichtig aan de ader totdat deze loslaat.

Stripresultaat controleren

• Controleer het stripresultaat. Pas de snijdiepte opnieuw aan indien nodig.
  De messen moeten netjes door de isolatie snijden, maar een kleine veiligheidsafstand tot de ader in acht nemen. De messen mogen niet in de koperen litze snijden.
  De snede moet 0,1 tot 0,2 mm voor de koperen ader stoppen.
• Stel de CF 3000 opnieuw in (zie Pagina 10).

De messen snijden te diep in de ader. Dit kan de messen beschadigen.

De messen snijden niet diep genoeg in de isolatie.

3.4 Verzorging

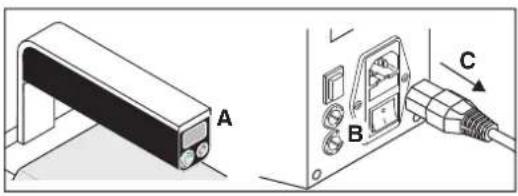

3.4.1 Dagelijkse reiniging

WAARSCHUWING: Gevaar voor letsel

Schakel de CF 3000 met de netschakelaar uit (B). Trek de netstekker (C) uit.

• Schuif de beschermkap terug.

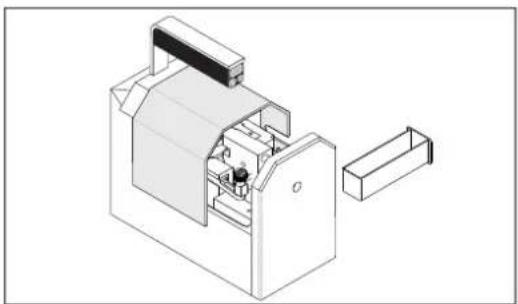

CF 3000 dagelijks schoonmaken

• Maak het afvalvak voor isolatieresten elke dag leeg.
• Controleer of isolatieresten in de binnenruimte van de CF 3000 liggen en verwijder deze.
• Plaats het vak.
• Sluit de beschermkap.

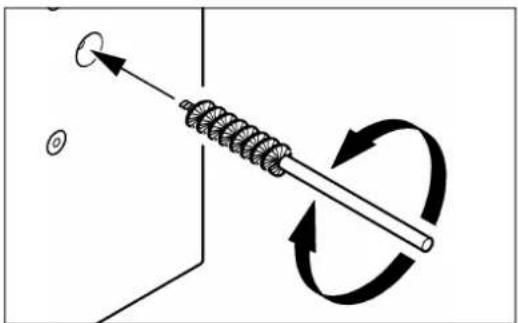

3.4.2 De invoertrechter schoonmaken

De invoertrechter schoonmaken

LET OP:

Schakel de CF 3000 uit voordat u de borstel plaatst.

- Als de invoertrechter vuil is, maakt u deze met een borstel (bijgeleverd) schoon.

4 Verhelpen van storingen

4.1 Onderhoudspositie

De onderhoudspositie wordt gebruikt als vervangbare onderdelen verwijderd moeten worden in het geval van foutief krimpen of een ingeklemde ader.

Als het krimpen niet voltooid wordt, neemt de besturing automatisch de onderhoudspositie in. Als de CF 3000 de krimpcyclus naar de eindpositie uitvoert ondanks een foutieve krimp, moet u de CF 3000 naar de onderhoudspositie brengen. Druk hiervoor op de Reverse-toets.

4.2 Storingsbeelden

Tabel 4-1 Storingsbeelden

Fout/storing Verhelpen Storingsbeeld		nummer	Zie
Ader kan niet ingevoerd worden	Op Reverse-toets drukken	Storingsbeeld 1	Pagina 17
Krimpen wordt niet beëindigd Ader verwijderen Storingsbeeld 2	Pagina 17
Ader klemt in CF 3000	Ader verwijderen	Storingsbeeld 2	Pagina 17

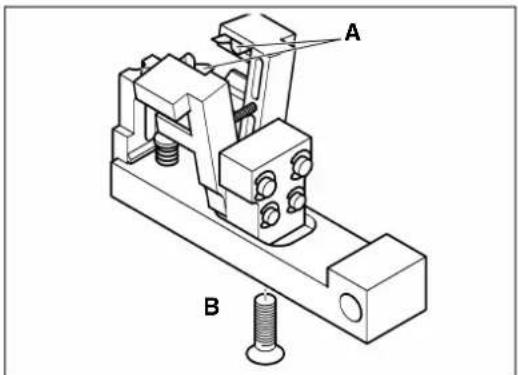

Aderisolatie wordt onvolledig verwijderd Doorsnedegegevens controlerenStripmes controleren		Storingsbeeld 3	Pagina 18

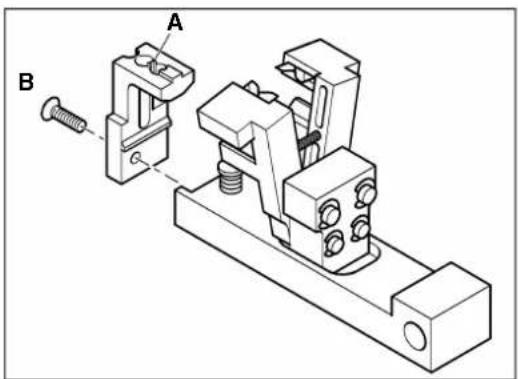

Adereindhuls wordt niet van band gescheiden	Scheidingsmes van de locator controleren	Storingsbeeld 4	Pagina 18
CF 3000 functioneert niet bij het inschakelen van de netschakelaar	Netaansluiting/zekeringen contro-leren	Storingsbeeld 5	Pagina 19

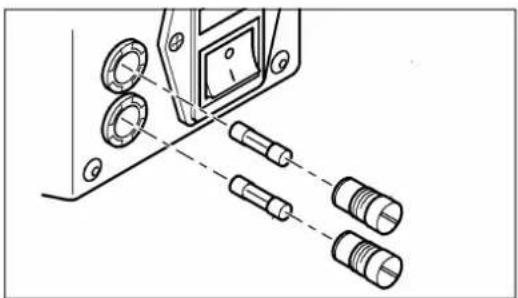

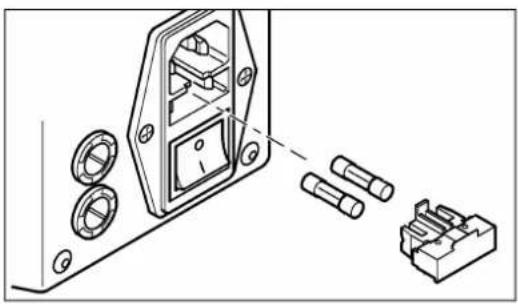

CF 3000 werkt te langzaam	Trafozekering controleren	Storingsbeeld 6	Pagina 19
Centreervorken defect	Centreervorken vervangen	Storingsbeeld 7	Pagina 20

4.3 Storingsbeeld 1

De ader kan niet ingevoerd worden

U kunt geen ader invoeren wanneer de CF 3000 in de onderhoudspositie staat.

- Druk op de Reverse-toets om de startpositie te bereiken.

4.4 Storingsbeeld 2

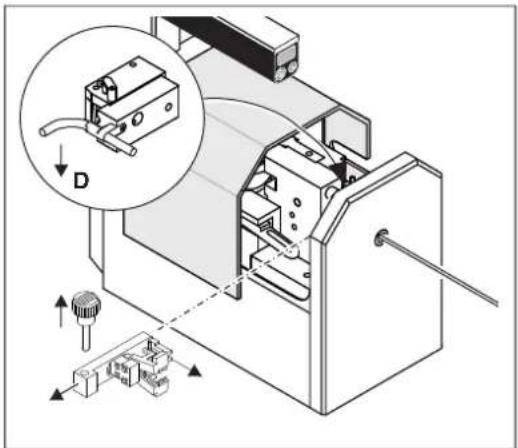

Het krimpen wordt niet beëindigd of de geleider klemt in de CF 3000.

- Als de ader klem zit in CF 3000, druk dan op de Reverse-knop. De CF 3000 gaat naar de onderhoudspositie.

A B

Beschermkap openen

WAARSCHUWING: Gevaar voor letsel

Schakel de CF 3000 met de netschakelaar uit (A). Trek de netstekker (B) uit.

• Schuif de beschermkap terug.

Bewerkingsinzetstuk demonteren en ader verwijderen

• Verwijder de borgbout (A). Trek het bewerkingsinzetstuk zijwaarts uit (B).
  • Verwijder de adereindhuls (C).
• Buig de ader opzij (D).
• Trek de connector omhoog. Trek de adereindhulzen naar buiten.
• Sluit de beschermkap.
• Sluit de netstekker aan. Schakel de CF 3000 met de netschakelaar in.
• Druk op de Reverse-toets om de startpositie te bereiken.
• Trek de ader eruit.

Stel de CF 3000 opnieuw in (zie Pagina 10).

4.5 Storingsbeeld 3

De aderisolatie wordt onvolledig verwijderd

Doorsnedegegevens controleren

• Als de strip van de ader niet volledig verwijderd wordt, moet u de gegevens over de doorsnede controleren.
  De aderdoorsnede moet overeenstemmen met de gegeven doorsnede van het bewerkingsinzetstuk en de adereindhulstoevoer.
• Pas de inzetstukken aan de geselecteerde aderdoorsnede aan (zie Pagina 10).

A B

Stripmes vervangen

• Controleer of de stripmessen (A) beschadigd zijn.
• Als de stripmessen van het bewerkingsinzetstuk versleten of beschadigd zijn, moet u deze vervangen (zie Pagina 21 voor bestelgegevens).
• Draai de inbusbout (B) los. Vervang de stripmessen. Draai de schroef weer vast.

Als de fout blijft bestaan ondanks de hierboven beschreven oplossing, gebruik dan verstelbare messen (zie Pagina 13).

4.6 Storingsbeeld 4

De adereindhuls wordt niet van band gescheiden

Indien het scheidingsmes (A) beschadigd is geraakt of afgebroken is, wordt de adereindhuls niet van de band gescheiden.

• Verwijder het bewerkingsinzetstuk (zie Pagina 10).
- Controleer het scheidingsmes (A). Demonteer de locator als het scheidingsmes defect is.
• Draai de kruiskopschroef (B) los.
• Demonteer de locator.
- Installeer een nieuwe locator voor de overeenkomstige doorsnede (zie Pagina 21 voor bestelgegevens).
• Draai de kruiskopschroef vast.

4.7 Storingsbeeld 5

De CF 3000 functioneert niet bij het inschakelen van de netschakelaar

- Controleer of de aansluitingen tussen de CF 3000 en de stekker onberispelijk zijn.

A B

WAARSCHUWING: Gevaar voor letsel

Schakel de CF 3000 met de netschakelaar uit (A). Trek de netstekker (B) uit.

Netzekeringen controleren

• Trek de zekeringhouder eruit.
• Vervang defecte netzekeringen (voor bestelgegevens zie Pagina 21).

CF 3000-2,5: 2 x 0,63 A/T/250 V

CF 3000-2,5 120V: 2 x 1,25 A/T/120 V

• Schuif de zekeringhouder erin.

LET OP: De zekeringhouder moet vastklikken.

4.8 Storingsbeeld 6

De CF 3000 werkt te langzaam

A B

WAARSCHUWING: Gevaar voor letsel

Schakel de CF 3000 met de netschakelaar uit (A). Trek de netstekker (B) uit.

• Draai de zekeringhouder met een passende schroevendraaier eruit.
• Vervang defecte fijnzekeringen (4,0 A/T/250 V, bestelgegevens zie Pagina 21).
• Schroef de zekeringhouders er weer in.

4.9 Storingsbeeld 7

Bovenste of onderste centreervork defect

A B

WAARSCHUWING: Gevaar voor letsel

Schakel de CF 3000 met de netschakelaar uit (A). Trek de netstekker (B) uit.

A B

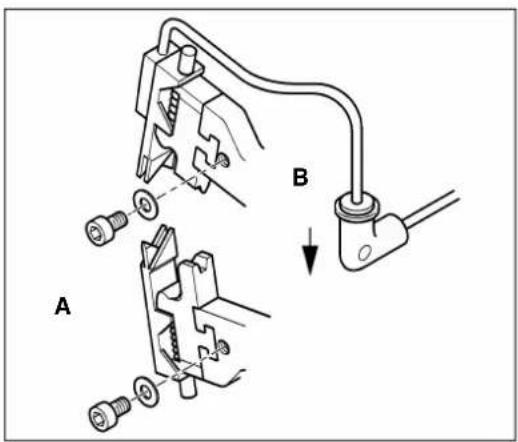

Centreervorken vervangen

• Demonteer het bewerkingsinzetstuk en de adereindhulstoevoer (zie Pagina 13).
• Om de twee centreervorken te demonteer, draait u de respectieve inbusbouten (A) los.
• Verwijder de onderste centreervork. Druk hiervoor de bovenste krimpvorm een paar millimeter omlaag.
• Druk de slangklem (B) naar beneden. Trek de slang eruit. Verwijder de centreervork boven.
• Vervang defecte centreervorken door nieuwe (voor bestelgegevens zie Pagina 21).

LET OP:

De kunststofdelen moeten schoon en vetvrij zijn.

A Bijlage

Technische gegevens
Netaansluiting
CF 3000-2,5	230 V/50 Hz
CF 3000-2,5 120 V	120 V/60 Hz
Opgenomen vermogen 80 VA
Cyclustijd 1,2 s
Werkgebied	0,5 mm^2 ... 2,5 mm^2 Met uitrustingssset (CF 3000-TOOLKIT 0,25) 0,25 mm^2 en 0,34 mm^2
Adereindhulzen Banduitvoering volgens DIN 46228-4
Kernlengte minimaal 49 mm
Striplengte 8 mm
Persvorm Trapezevorm volgens DIN VDE 0660-100
Bedrijfstemperatuur	+15 °C ... +35 °C
Geluidssterktewaarden 70 dB (A)
Afmeting (breedte x hoogte x lengte)	320 mm x 300 mm x 165 mm
Gewicht	12 kg

A 2 Bestelgegevens

A 2.1 Strip- en crimpautomaat

Beschrijving	Type	Artikelnr.
Strip- en crimpautomaat, 230 V versie voor geïsoleerde adereindhulzen als bandmateriaal volgens DIN 46228-4, voor doorsnedebereik 0,5 mm2 ... 2,5 mm^2	CF 3000-2,5	1205477
Strip- en crimpautomaat, 120 V versie voor geïsoleerde adereindhulzen als bandmateriaal volgens DIN 46228-4, voor doorsnedebereik 0,5 mm^2 ... 2,5 mm^2	CF 3000-2,5 120 V	1205516
Ombouwsetvoor CF 3000, 0,25 mm^2 en 0,34 mm^2 , compleet	CF 3000-TOOLKIT 0,25	1212376

A 3 Band-adereindhulzen

Beschrijving Benaming Artikelnr. Stuks/ro			I
Band-adereindhulzen met kunststofhuls
0,25 mm ^2 , blauw AI 0,25-8 BU-B 3240250 1000
0,25 mm ^2 , geel AI 0,25-8 YE-B 3240251 1000
0,34 mm ^2 , turkoois AI 0,34-8 TQ-B 3240249 1000
0,5 mm ^2 , wit AI 0,5-8 WH-B	1	3201369 1000
0,5 mm ^2 , oranje AI 0,5-8 OG-B 3201563 1000
0,75 mm ^2 , grijs	AI 0,75-8 GY-B ^1	3201372 1000
0,75 mm ^2 , blauw AI 0,75-8 BU-B 3201547 1000
0,75 mm ^2 , wit	AI 0,75-8 WH-B	3201576 1000
1 mm ^2 , rood	AI 1-8 RD-B ^1	3201385 1000
1 mm ^2 , geel	AI 1-8 YE-B	3201589 1000
1,5 mm ^2 , zwart	AI 1,5-8 BK-B ^1	3201398 1000
1,5 mm ^2 , rood	AI 1,5-8 RD-B	3201592 1000
2,5 mm ^2 , blauw	AI 2,5-8 BU-B ^1	3201408 500
2,5 mm ^2 , grijs	AI 2,5-8 GY-B	3201550 500

1

Kleurcode volgens DIN 46228-4

A 4 Reserveonderdelen

Onderdeel		Doorsnede	Benaming	Artikelnr.
Bewerkingsinzetstuk		0,5 mm^2	CF 3000 BBE 0,5	1205752
		0,75 mm^2	CF 3000 BBE 0,75	1205765
		1,0 mm^2	CF 3000 BBE 1,0	1205778
		1,5 mm^2	CF 3000 BBE 1,5	1205781
		2,5 mm^2	CF 3000 BBE 2,5	1205794
Bewerkingsinzetstuk met afstelbaar mes		0,25 mm^2	CF 3000 BBE-AME 0,25	1207514
		0,5 mm^2	CF 3000 BBE-AME 0,5	1207488
		0,75 mm^2	CF 3000 BBE-AME 0,75	1207475
		1,0 mm^2	CF 3000 BBE-AME 1,0	1207491
		1,5 mm^2	CF 3000 BBE-AME 1,5	1207501
		2,5 mm^2	CF 3000 BBE-AME 2,5	1207527
Locator		0,25 mm^2	CF 3000 LOC 0,25	1212377
Deel uit van het bewer-kingsinzetstuk CF 3000 BBE...		0,5 mm^2	CF 3000 LOC 0,5	1205639
		0,75 mm^2	CF 3000 LOC 0,75	1205642
		1,0 mm^2	CF 3000 LOC 1,0	1205655
		1,5 mm^2	CF 3000 LOC 1,5	1205668
		2,5 mm^2	CF 3000 LOC 2,5	1205671
Onderdeel		Doorsnede Benaming	Artikelnr.
Stripmes		0,5 mm2	CF 3000 AM 0,5	1205587
Deel uit van het bewer-kingsinzetstuk CF 3000 BBE...		0,75 mm2	CF 3000 AM 0,75	1205590
		1,0 mm2	CF 3000 AM 1,0	1205600
		1,5 mm2	CF 3000 AM 1,5	1205613
		2,5 mm2	CF 3000 AM 2,5	1205626
Verstelbaar stripmes		0,25 mm2	CF 3000 AB 0,25	1207886
Deel van het bewer-kingsinzetstuk CF 3000 BBE-AME...		0,5 mm2	CF 3000 AB 0,5	1207899
		0,75 mm2	CF 3000 AB 0,75	1207909
		1,0 mm2	CF 3000 AB 1,0	1207912
		1,5 mm2	CF 3000 AB 1,5	1207925
		2,5 mm2	CF 3000 AB 2,5	1212380
Adereindhulstoevoer 0			CF 3000 HZG 0,25	1212378
		0,5 mm2	CF 3000 HZG 0,5	1205684
		0,75 mm2	CF 3000 HZG 0,75	1205697
		1,0 mm2	CF 3000 HZG 1,0	1205707
		1,5 mm2	CF 3000 HZG 1,5	1205710
		2,5 mm2	CF 3000 HZG 2,5	1205723
Kabelgeleiding		0,25 mm2	CF 3000 CG 0,25	1212379
Onderdeel van de adereind-hulstoevoer CF 3000 HZG...		0,5 mm2	CF 3000 CG 0,5	1207721
		0,75 mm2	CF 3000 CG 0,75	1207734
		1,0 mm2	CF 3000 CG 1,0	1207747
		1,5 mm2	CF 3000 CG 1,5	1207750
		2,5 mm2	CF 3000 CG 2,5	1207763
Borgbout - CF 3000 SBO 1205804
Centreervork boven 0,5 mm2		... 2,5 mm2	CF 3000 ZENTRIERGABEL OBEN	3202740
		0,25 mm2 ... 0,75 mm2	CF 3000 CFT 0,25	1212391
Centreervork onder 0,5 mm2		... 2,5 mm2	CF 3000 ZENTRIERGABEL UNTEN	3202753
		0,25 mm2 ... 0,75 mm2	CF 3000 CFB 0,25	1212392
Crimpstempel 0,5 mm2		... 2,5 mm2	CF 3000 CRIMPSTEMPEL	3202782
		0,25 mm2 ... 0,75 mm2	CF 3000 CDM 0,25	1212390
Crimpprofiel 0,5 mm2		... 2,5 mm2	CF 3000 CRIMPGESENK	3202779
		0,25 mm2 ... 0,75 mm2	CF 3000 CDF 0,25	1212389
Netzekering
voor CF 3000-2,5		0,63 A/T/250 V	CF 3000 SI 0,63 A/T/250 V	1205736
voor CF 3000-2,5 120V		1,25 A/T/120 V	CF 3000 SI 1,25 A/T/120 V	1208940
Trafozekering		4,0 A/T/250 V	CF 3000 SI 4,0 A/T/250 V	1205749
Trafozekering secundair met fijnzekeringen

A 5 EU-conformiteitsverklaring

EU-conformiteitsverklaring Nr. 000549349_02_DoC_EU

Adres: Flachsmarktstraße 8, 32825 Blomberg, Duitsland

Productomschrijving: CF 3000-2,5

Deze conformiteitsverklaring wordt verstrekt onder volledige verantwoordelijkheid van de fabrikant. De in deze verklaring aangegeven producten zijn in overeenstemming met de eisen in de volgende harmonisatiewetgeving:

2006/42/EG

Machinerichtlijn

Beperking van het gebruik van bepaalde gevaarlijke stoffen

EMC-richtlijn (elektromagnetische compatibiliteit)

Voor de beoordeling van de overeenstemming worden volgende relevante normen toegepast:

EN 60204-1:2018 EN 61000-3-3:2013 + A1:2019

EN IEC 55014-1:2021 EN IEC 55014-2:2021

EN IEC 61000-3-2:2019 EN IEC 63000:2018

EN ISO 12100:2010 EN ISO 13854:2019

EN ISO 13857:2019

A 6 VK-conformiteitsverklaring

Neem de volgende aanwijzingen in acht

Algemene gebruiksvoorwaarden voor technische documentatie

Phoenix Contact behoudt zich het recht voor de technische documentatie en de in deze technische documentatie beschreven producten zonder voorafgaande kennisgeving te wijzigen, te corrigeren en/of te verbeteren, voor zover van toepassing. Dat geldt eveneens voor wijzigingen i.v.m. technische verbeteringen.

Het bezitten van technische documentatie (met name van gebruikersdocumentatie) impliciert geen informatieplicht voor Phoenix Contact m.b.t. eventuele wijzigingen van de producten en/of de technische documentatie. U bent zelf verantwoordelijk voor de controle op de geschiktheid en de toepassing van de producten in de concrete toepassing, met name met betrekking tot het voldoen aan de geldende normen en wetgeving. Alle aan de technische documentatie te ontlenen informatie wordt zonder enige vorm van uitdrukkelijke, concludente of stilzwijgende garantie ter beschikking gesteld.

Voorts gelden uitsluitend de bepalingen van de op het desbetreffende moment actuele Algemene Voorwaarden van Phoenix Contact, met name voor een eventuele garantieaanspraak.

Dit handboek inclusief de daarin opgenomen afbeeldingen zijn beschermd volgens de wet op het auteursrecht. Geen enkele wijziging van de inhoud of gedeeltelijke publicatie is toe-gestaan.

Phoenix Contact behoudt zich het recht voor om voor de hier gebruikte productaanduidingen van Phoenix Contact-producten eigen eigendomsrechten vast te leggen. Het vastleggen van eigendomsrechten hierop door derden is verboden.

Andere productaanduidingen kunnen wettelijk beschermd zijn, ook wanneer deze niet als zodanig zijn aangeduid.

Zo kunt u ons bereiken

Internet

Actuele informatie over producten van Phoenix Contact en onze algemene voorwaarden vindt u op: phoenixcontact.com

Zorg dat u altijd de beschikking heeft over de actuele documentatie. U kunt de documentatie downloaden op: phoenixcontact.net/products.

Vertegenwoordigingen

Neem bij problemen die u niet met behulp van deze documentatie kunt oplossen, contact op met uw plaatselijke vertegenwoordiger. Het adres vindt u op phoenixcontact.com.

Uitgever Phoenix Contact GmbH & Co. KG

Heeft u opmerkingen en voorstellen ter verbetering van de inhoud en vormgeving van dit handboek, dan zou u ons een plezier doen wanneer u ons uw voorstellen toezendt: [e-mail]
