INSTRUKCJA OBSŁUGI CUTFOX 10 Phoenix Contact

PL Oryginalna instrukcja obstugi

Oryginalna instrukcja obsługi Obstuga automatu do cięcia przewodów CUTFOX 10

UM PL CUTFOX 10, wersja 06

2024-09-27

Niniejsza instrukcja dotyczy:

Oznaczenie Od numeru serii Nr art.

CUTFOX 10 231000 1206829

Spis treści

1 Bezpieczeństwo użytkownika....5

1.1 Oznakowanie wskazówek ostrzegawczych....5
1.2 Kwalifikacje użytkowników....5
1.3 Obszar zastosowania produktu....6

1.3.1 Przeznaczenie ....6

1.3.2 Modyfikacje produktu ....6

2 Obstuga CUTFOX 10 ....7

2.1 Zakres dostawy i przegląd....7
2.2 CUTFOX 10 ustawienie....8
2.3 Podłączenie i prowadzenie kabla....9
2.4 Automatyczne przycinanie kabla....10
2.5 Projektowanie zleceń przycięć na komputerze PC.... 11
2.6 Ręczne przycinanie kabla.... 13
2.7 Zakończenie przycinania.... 13

3 Usuwanie usterek 14

3.1 Komunikaty o usterkach na wyświetlaczu.... 14
3.2 Ucięta długość jest niewłaściwa.... 15
3.3 Ustawianie prędkości transportu kabla.... 15
3.4 CUTFOX 10 nie pozwala się załączyć.... 16
3.5 Regulacja lub wymiana rolek 17
3.6 Wymiana noża tnącego 18

A Zatacznik 19

A 1 Dane do zamówienia....19
A 2 Dane techniczne....19
A 4 Deklaracja zgodności UK....20

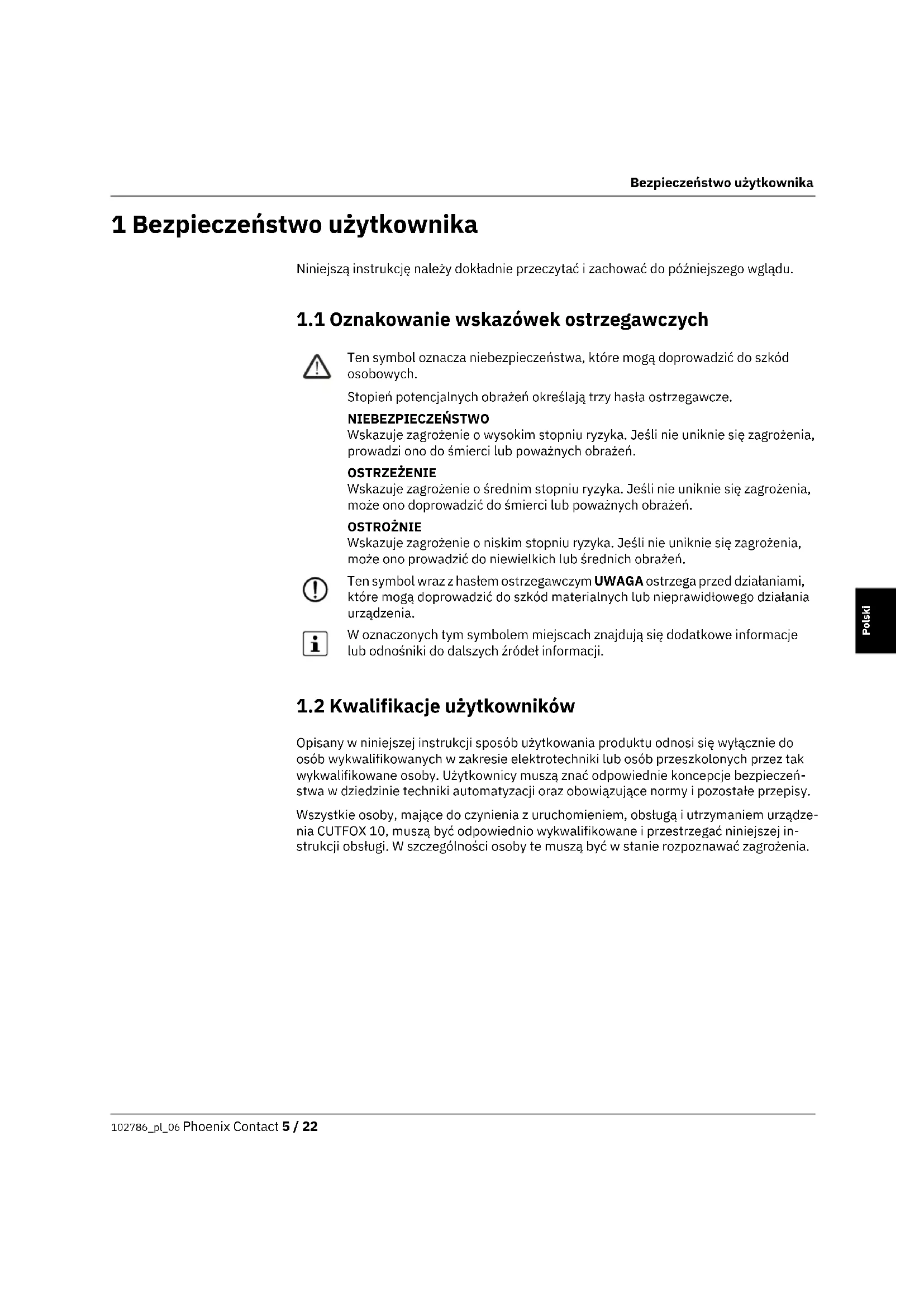

1 Bezpieczeństwo użytkownika

Niniejszą instrukcję należy dokładnie przeczytać i zachować do późniejszego wglądu.

1.1 Oznakowanie wskazówek ostrzegawczych

Ten symbol oznacza niebezpieczeństwa, które mogą doprowadzić do szkód osobowych.

Stopień potencjalnych obrażeń określają trzy hasta ostrzegawcze.

NIEBEZPIECZEŃSTWO

Wskazuje zagrożenie o wysokim stopniu ryzyka. Jeśli nie uniknie się zagrożenia, prowadzi ono do śmierci lub poważnych obrażeń.

OSTRZEŻENIE

Wskazuje zagrożenie o średnim stopniu ryzyka. Jeśli nie uniknie się zagrożenia, może ono doprowadzić do śmierci lub poważnych obrażeń.

OSTROŻNIE

Wskazuje zagrożenie o niskim stopniu ryzyka. Jeśli nie uniknie się zagrożenia, może ono prowadzić do niewielkich lub średnich obrażeń.

Ten symbol wraz z hastem ostrzegawczym UWAGA ostrzega przed działaniami, które mogą doprowadzić do szkód materialnych lub nieprawidłowego działania urządzenia.

W oznaczonych tym symbolem miejscach znajdują się dodatkowe informacje lub odnośniki do dalszych źródeł informacji.

1.2 Kwalifikacje użytkowników

Opisany w niniejszej instrukcji sposób użytkowania produktu odnosi się wyłącznie do osób wykwalifikowanych w zakresie elektrotechniki lub osób przeszkolonych przez tak wykwalifikowane osoby. Użytkownicy muszą znać odpowiednie koncepcje bezpieczeństwa w dziedzinie techniki automatyzacji oraz obowiązujące normy i pozostałe przepisy.

Wszystkie osoby, mające do czynienia z uruchomieniem, obstugą i utrzymaniem urządzenia CUTFOX 10, muszą być odpowiednio wykwalifikowane i przestrzegać niniejszej instrukcji obsługi. W szczególności osoby te muszą być w stanie rozpoznawać zagrożenia.

1.3 Obszar zastosowania produktu

1.3.1 Przeznaczenie

Automat do cięcia przewodów CUTFOX 10 tnie kable, linki, koszulki termokurczliwe i podobne profile i nadaje się szczególnie do produkcji seryjnej.

CUTFOX 10 przeznaczony jest wyłącznie do cięcia kabli i link, koszulek termokurczliwych i podobnych profili o przekrojach do 8 mm.

Odpowiednie są giętkie linki miedziane do 10 mm ^2 i sztywne kable miedziane do maksymalnie 2,5 mm ^2 . W żadnym wypadku nie należy używać stalowych drutów itp., ponieważ mogą one zniszczyć ostrza tnące.

Zabrania się ze względów bezpieczeństwa dokonywania samowolnych zmian urządzenia CUTFOX 10.

Wymagana długość i ilość przewodów wprowadzana jest bezpośrednio na CUTFOX 10 z klawiatury lub może zostać udokumentowana na komputerze i wczytana do CUTFOX 10 z wykorzystaniem dostarczonego oprogramowania.

Oznakowanie bezpieczeństwa

Aby umożliwiać rozpoznawanie potencjalnych zagrożeń, oznakowania bezpieczeństwa (6 na Ilustracja 2-1) pod żadnym pozorem nie wolno usuwać, uszkadzać ani zaklejać.

OSTRZEŻENIE: Niebezpieczeństwo przycięcia i zmiażdżenia

Nigdy nie wkładaj palców do otworu wylotowego. Nie wolno dokonywać manipulacji przy otworze wylotowym.

1.3.2 Modyfikacje produktu

Drzwi przednie są zamontowane w celu zapewnienia bezpieczeństwa operatora. W żadnym wypadku nie należy ich modyfikować, demontować ani pomijać tego zabezpieczenia poprzez wprowadzanie zmian konstrukcyjnych.

CUTFOX 10 wolno użytkować tylko przy zamkniętych drzwiach przednich.

Przed pracami naprawczymi należy wyciągnąć wtyczkę zasilania.

Należy się upewnić, czy wewnątrz obudowy nie znajdują się obce przedmioty.

Używać tylko oryginalnych części zamiennych firmy Phoenix Contact.

Zmiany bądź modyfikacje sprzętu i oprogramowania sprzętowego urządzenia są niedo-zwolone.

Nieprawidłowe wykonanie prac lub wprowadzenie zmian w urządzeniu może stwarzać zagrożenie dla bezpieczeństwa użytkownika i urządzenia. Nie wolno naprawiać urządzenia samodzielnie. W przypadku uszkodzenia urządzenia należy skontaktować się z firmą Phoenix Contact.

2 Obstuga CUTFOX 10

2.1 Zakres dostawy i przegląd

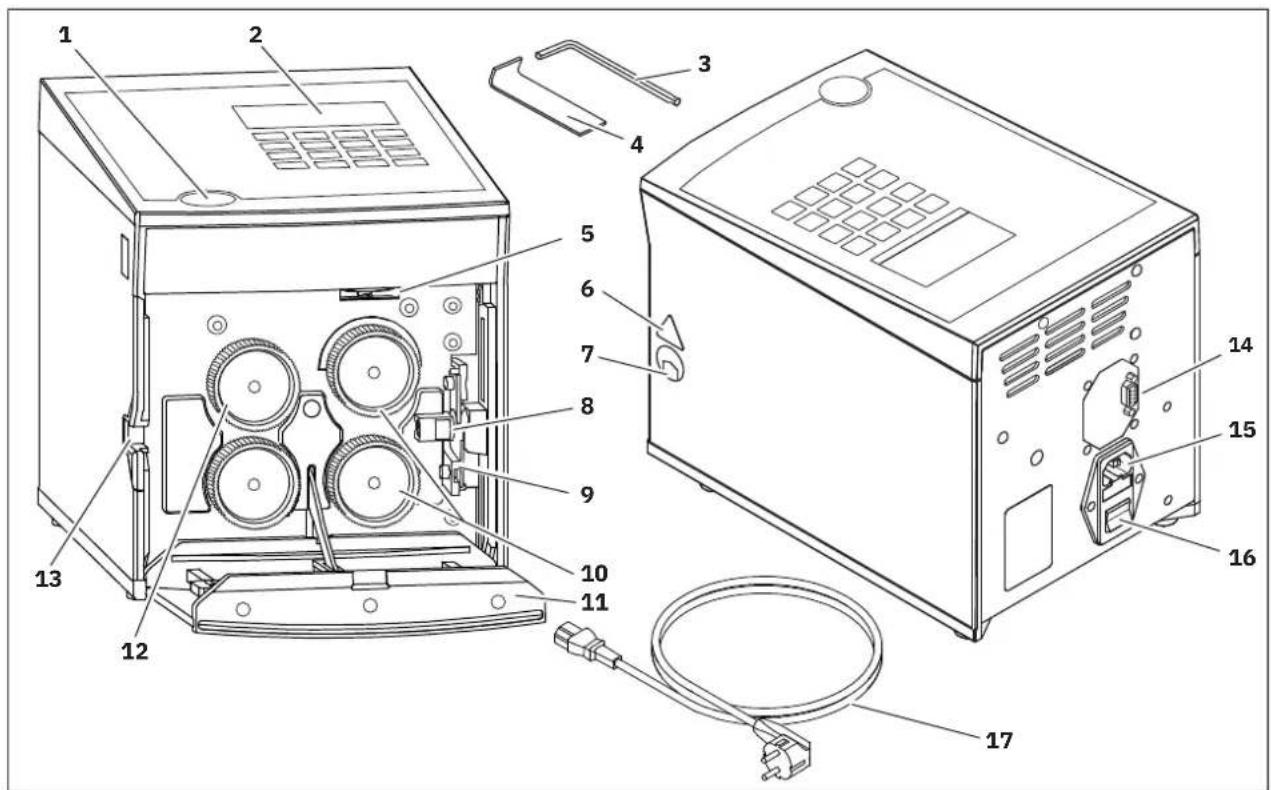

Ilustracja 2-1 Zakres dostawy i przegląd elementów obsługi

1 Automat do otwierania drzwi
2 Wyświetlacz i klawiatura
3 Klucz sześciokątny, wielkość 3
4 Haczyk
5 Śruba nastawcza
6 Oznakowanie bezpieczeństwa
7 Otwór wyjściowy
8 Prowadzenie kabla
9 Nóż tnący

10 Rolki napędowe
11 Drzwi frontowe
12 Rolka pomiarowa
13 Otwór wprowadzający
14 Interfejs RS-232
15 Przyłącze sieciowe z bezpiecznikami sieciowymi
16 Włącznik/wyłącznik
17 Kabel zasilania

2.2 CUTFOX 10 ustawienie

Wymagania dotyczące miejsca ustawienia

UWAGA: Unikać podczas pracy i składowania

Urządzenie może być używane wyłącznie w miejscach możliwie wolnych od pyłu i kurzu, suchych i zabezpieczonych przed pryskającą wodą. Należy unikać miejsc o wysokiej temperaturze, bezpośrednim nastonecznieniu lub niskiej temperaturze (zakres temperatury roboczej: 15°C ... 35°C).

Nie wylewać żadnych płynów na CUTFOX 10.

CUTFOX 10 nie może być narażony na silne wstrząsy i uderzenia.

W przypadku przeniesienia urządzenia z chłodnego do ciepłego pomieszczenia może skrapłać się w nim woda.

Przed użyciem CUTFOX 10 należy otworzyć drzwi przednie i odczekać do wyparowania skroplonej wody.

Powierzchnia montażowa musi być równa i pozioma.

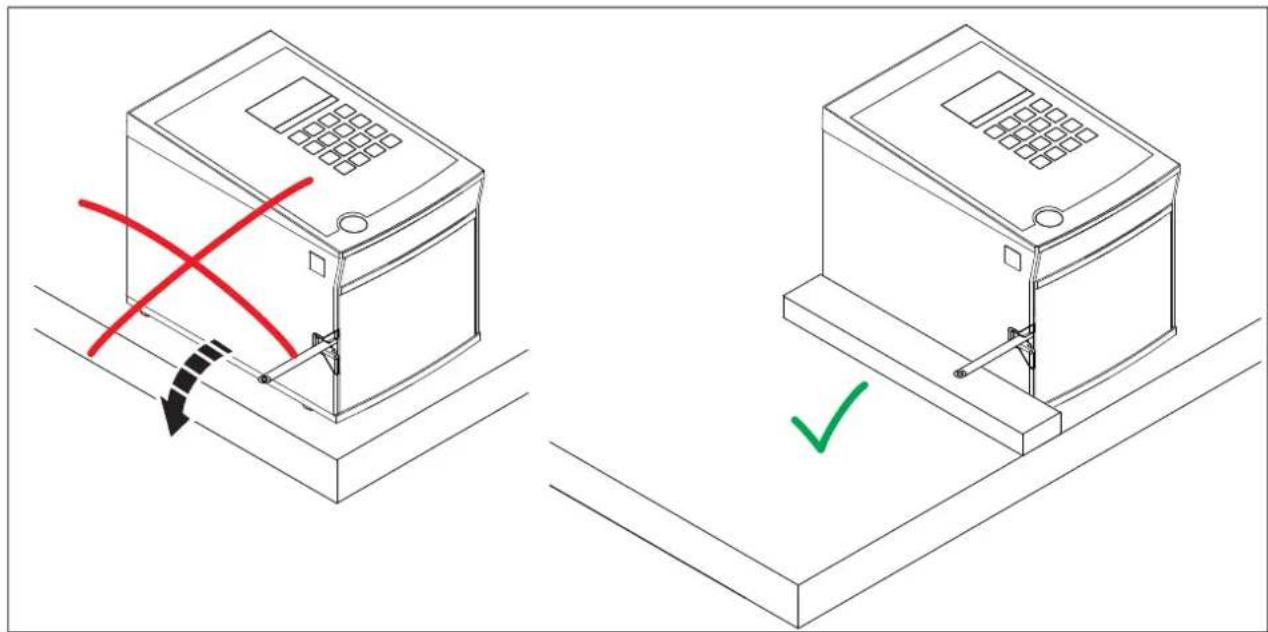

Ilustracja 2-2 Przykład ustawienia CUTFOX 10

- CUTFOX 10 ustawić tak, aby nie mógł on zsunąć się z powierzchni eksploatacji. Użyć do tego podkładki antypoślizgowej lub zamocować CUTFOX 10, jak pokazano na ilustracji 2.3 (z prawej).

2.3 Podłączenie i prowadzenie kabla

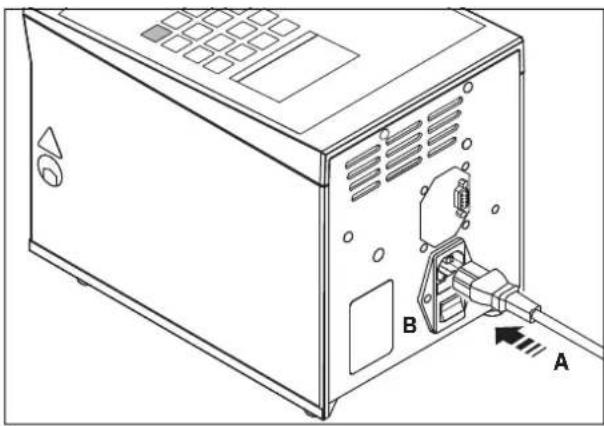

Podłączenie do sieci

• Podłączyć kabel zasilania (A).
• Włączyć CUTFOX 10 wyłącznikiem zasilania (B) (nacisnąć I).
  Wyświetlacz i czerwona dioda LED „stop” zaświecą się.

Wkładanie kabla

• Nacisnąć przycisk do otwierania drzwi (A) i odchylić w dół drzwi przednie (B)
  Podniosą się przy tym rolki.
• Poprowadzić kabel pomiędzy rolkami i przeciągnąć przez prowadnicę kabla i otwór wyjściowy na zewnątrz (C).
• Zamknąć drzwi frontowe do góry.
  Rolki ścisną przy tym kabel.

Jeżeli cięty jest bardzo miękki lub twardy materiał, wskazana może okazać się zmiana docisku rolek napędowych (patrz strona 17).

Przestawienie jednostki miary z milimetrów na cale

Wstępnie ustawione są milimetry

• Nacisnąć w tym celu przycisk "mode" na ok. sześć sekund, aż pojawi się wskazanie.
• Nacisnąć przycisk "4" mm/inch, aby dokonać zmiany.
  Ustawiona jednostka miary wyświetlona jest w ramkach (tu: mm).
• Przycisk „2” przestawia jednostkę na mm.
  Przycisk „8” przestawia jednostkę na cale.
• Nacisnąć przycisk „enter”, aby zapisać wprowadzoną wartość i przejść ponownie do wyboru trybu.
  Naciśnięcie przycisku "mode" powoduje powrót do wyboru trybu bez zapisania wartości.

2.4 Automatyczne przycinanie kabla

CUTFOX 10 tnie automatycznie podaną ilość na odpowiednią długość. Jest to tryb standardowy, jest on aktywny po włączeniu.

• Włączyć CUTFOX 10.
• Włożyć kabel zgodnie z opisem (patrz strona 9).
• Aby przejść do tego trybu, należy nacisnąć przycisk „mode”, a następnie przycisk „1”.

Długość (mm lub cale, patrz strona 9)

Ilość przycięć

Reszta (ilość pozostałych przycięć)

Wprowadzanie parame- trów

• Wprowadzić długość i ilość przycięć przyciskami "0" do "9".
• Wartości te można przepisać lub skasować przyciskiem "C".
• Wartości w calach podać można z miejscem dziesiętnym.
• Przejść do następnego wiersza można przyciskiem "enter".

Rozpoczynanie przycinania

- Nacisnąć przycisk "start". Zaświeci się zielona kontrolka LED. Proces przycinania przebiega automatycznie.

Zatrzymanie lub przerwanie przycinania

• Proces przycinania można zatrzymać. Należy w tym celu nacisnąć przycisk "stop". Miga czerwona LED "stop".
• Aby wznowić przycinanie należy nacisnąć ponownie przycisk "start".
• Aby przerwać przycinanie, należy nacisnąć przycisk „stop” na co najmniej dwie sekundy. Licznik pozostających przycięć zostanie ustawiony na „0000”.

Przycinanie zakończone sukcesem

Po zakończeniu przycinania licznik pozostających przycięć wskazuje „0000” i wyświetlany jest haczyk.

Można teraz ponownie ustawić długość i ilość.

Zmiana trybu • Aby wrócić do wyboru trybu, należy nacisnąć przycisk „mode”.

2.5 Projektowanie zleceń przycięć na komputerze PC

Oprogramowanie CUTSOFT umożliwia tworzenie rekordów ze zleceniami przycięć na komputerze. Rekordy te zawierają dane dotyczące wymaganej ilości i długości oraz opis kabla. CUTFOX 10 kolejno wykonuje poszczególne rekordy. Możliwe jest zapisanie do 20 projektów (list) z maksymalnie 100 rekordami (zleceniami przycięcia) i ich wykonanie.

Oprogramowanie CUTSOFT można pobrać pod adresem: phoenixcontact.com/product/1206829

• Zainstalować oprogramowanie CUTSOFT na komputerze.
• Przed połączeniem CUTFOX 10 z komputerem obydwa urządzenia należy wyłączyć.
• Podłączyć CUTFOX 10 kablem RS-232 do komputera PC. Złącze RS-232 znajduje się z tytu CUTFOX 10. Odpowiedni kabel przejściowy można zamówić jako akcesoria.
• Z powrotem włączyć CUTFOX 10 i komputer.
• Utworzyć na komputerze zlecenia przycięć za pomocą dostarczonego oprogramowania CUTSOFT.
• Przejść do odpowiedniego trybu. W tym celu nacisnąć przycisk „mode”, a następnie przycisk „2”.

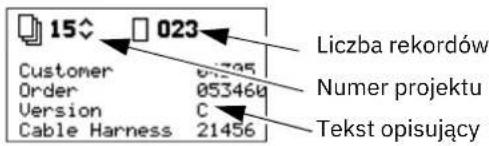

15 023 Customer 67345 Order 053464 Version C Cable Harness 21456 Liczba rekordów Numer projektu Tekst opisujący

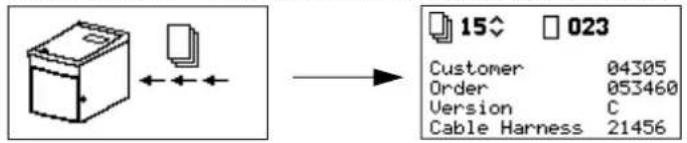

Ładowanie projektu do CUTFOX 10

- Załadować wymagany projekt przy pomocy oprogramowania do CUTFOX 10. Podczas ładowania projektu do CUTFOX 10, na wyświetlaczu pojawia się odpowiednia informacja. Po załadowaniu pojawia się informacja dotycząca wyboru projektu.

15 023 Customer 04305 Order 053460 Version C Cable Harness 21456

Wybór projektu • Wybrać numer projektu.

Przycisk "2" zmniejsza numer.

Przycisk "8" zwiększa numer.

- Nacisnąć przycisk "enter", aby potwierdzić wybór.

Następnie będą się wyświetlać tylko ustawienia wybranego projektu.

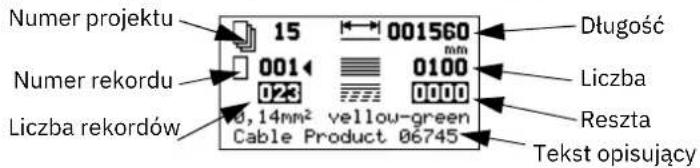

Numer projektu 15 001560 mm 001 0100 023 0000 Numer rekordu Liczba rekordów 0, 14mm² vellow-green Cable Product 06745 Długość Liczba Reszta Tekst opisujący

Usuwanie projektu

- Skasowania aktualnego projektu dokonać można naciskając przycisk "stop" przez co najmniej dwie sekundy. Wyświetlone zostaje to wskazanie.

• Aby skasować projekt i powrócić do menu wyboru projektu, nacisnąć przycisk "2".
• Aby powrócić do menu wyboru projektu, nie kasując projektu, nacisnąć przycisk „enter”.

Zmiana ustawień Wyświetlone

w menu wybór projektu wartości długości i ilości można zmieniać.

Zmiany te pozostaną, aż do przejścia do innego projektu lub opuszczenia aktualnego. Zmiany, które mają zostać trwale zapisane, należy wprowadzić w projekcie na komputerze i ponownie wczytać projekt do CUTFOX 10.

Przykład: W rekordzie przewidziano większą liczbę przycięć kabla, niż jest to aktualnie potrzebne. Zmniejszyć liczbę za pomocą klawiatury. Po ponowny wywołaniu tego rekordu ukaże się jednak wyższa, zapisana uprzednio ilość.

• Wybrać przyciskami "0" do "9" jeden z rekordów.
• Wartości te można przepisać lub skasować przyciskiem "C".
• Przejść do następnego wiersza można przyciskiem "enter".
• Wprowadzić ilość i długość przycięć przyciskami "0" do "9".
• Wartości w calach podać można z miejscem dziesiętnym.

Rozpoczynanie przycinania

• Włożyć kabel zgodnie z opisem (patrz strona 9).
• Nacisnąć przycisk "start". Zaświeci się zielona kontrolka LED. CUTFOX 10 wykona wyświetlony rekord.

Zatrzymanie lub przerwanie przycinania

- Proces przycinania można zatrzymać. Należy w tym celu nacisnąć przycisk "stop". Miga czerwona LED "stop" i wyświetlone zostaje wskazanie.

• Aby wznowić przycinanie należy nacisnąć ponownie przycisk "start".
• Aby przerwać przycinanie, należy zmienić rekord na inny lub opuścić projekt przyciskiem "mode".

Zakończenie projektu Przycinanie zostało zakończone, jeżeli na wyświetlacz ukaże się:

• Aby powrócić do menu wyboru projektu, nacisnąć przycisk "enter".
• Aby skasować przepracowywany projekt i powrócić do menu wyboru projektu, naciśnąć przycisk "C".

2.6 Ręczne przycinanie kabla

Za pomocą przycisków rozkazów można transportować i przycinać kabel.

• Włożyć kabel zgodnie z opisem (patrz strona 9).
• Włączyć CUTFOX 10.
• Aby przejść do tego trybu, należy nacisnąć przycisk „mode”, a następnie przycisk „3”.

Transportowana długość (mm lub cale, patrz strona 9)

Ciecie

Przycinanie kabla

• Tak długo naciskać przycisk "6", aż przetransportowana zostanie wymagana długość kabla.
• Aby przyciąć kabel, należy nacisnąć przycisk „2”.

Kasowanie długości • Aby skasować ustawioną długość, należy nacisnąć przycisk „C”.

Zmiana trybu • Aby wrócić do wyboru trybu, należy nacisnąć przycisk „mode”.

2.7 Zakończenie przycinania

• Jeżeli przycinanie kabla zostało zakończone, należy wyłączyć wyłącznik sieciowy (nacisnąć 0).
• Otworzyć drzwi frontowe i wyjąć kabel.

3 Usuwanie usterek

3.1 Komunikaty o usterkach na wyświetlaczu

Tabela 3-1 Komunikaty o usterkach i środki zaradcze

Wyświetlacz Przyczyczyna Środki zaradcze
	Drzwi frontowe są otwarte. • Zamknąć drzwi frontowe.
Usterka występuje w momencie, kiedy silnik jest za-silany, ale nie ob-raca się rolka po-miarowa.	Rolka pomiarowa (1) nie rozpoznaje kabla	• Włożyć nowy kabel.
	Podczas transportu kabla powstał zator lub węzeł. Rolki napędowe (2) ślizgają się.	• Sprawdzić czy zator lub węzeł blokują podawanie kabla.
	Odwijanie kabla wymaga zbyt dużej siły. Rolki napędowe (2) ślizgają się.	• Sprawdzić, czy odwijanie kabla nie wymaga zbyt dużej siły.
	Rolki nie transportują prawidłowo kabla. Rolki napędowe ślizgają się.	• Wyregulować docisk rolek napędowych (patrz strona 17).• Wymienić rolki napędowe (patrz strona 17).• Używać rolek napędowych, które odpowiadają uży-wanemu kablowi (patrz strona 19).
	Rolka pomiarowa (1) ślizga się na kablu.	• Sprawdzić czy rolka pomiarowa nie jest zużyta.• Używać rolek pomiarowych, które odpowiadają uży-wanemu kablowi (patrz strona 19).
Usterka wywołana na skutek nad-miernego wzrostu prądu silnika.	Podczas transportu kabla powstał zator lub węzeł. Rolki napędowe (2) blokują się lub są krótko przed zablo-kowaniem.	• Sprawdzić czy zator lub węzeł blokują podawanie kabla.
	Odwijanie kabla wymaga zbyt dużej siły. Rolki napędowe (2) blokują się lub są krótko przed zablokowaniem.	• Sprawdzić, czy odwijanie kabla nie wymaga zbyt dużej siły.
	Przekroczona maksymalna siła cięcia • Sprawdzić, czy nie użyto kabla o zbyt dużym przekro-ju lub nienadającego się do zastosowania z innych powodów.• Wymienić noż tnący (patrz strona 18).

Aby usunąć komunikat o błędzie, należy nacisnąć przycisk „enter”.

3.2 Ucięta długość jest niewłaściwa

mm inch 1 2 3 4 5659 enter mode

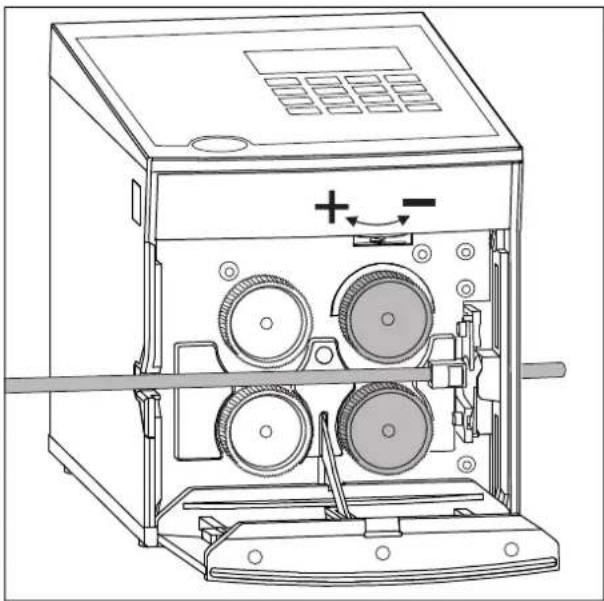

• Sprawdzić, czy rolki napędowe i pomiarowe nie są zużyte i w razie potrzeby wymienić.
• Wyregulować docisk rolek napędowych (patrz strona 17).
• Jeżeli izolacja kabla jest bardzo twarda, można wymienić rolkę pomiarową na rolkę z poliuretanu lub stali (patrz strona 17).

Jeżeli ustawiona długość nie zgodza się z długością rzeczywistą o stałą wartość, należy CUTFOX 10 na nowo wyregulować.

• Nacisnąć w tym celu przycisk "mode" na ok. sześć sekund, aż pojawi się wskazanie.
• Nacisnąć przycisk "1" do regulacji długości.

Wyświetlona zostanie wartość regulacji długości (tutaj: 5659). Wartość ta odpowiada liczbie impulsów na metr.

• Przycisk "2" zmniejsza tę wartość, a za tym długość transportową.
  Przycisk "8" zwiększa tę wartość, a za tym długość transportową.
• Aby zapisać wprowadzoną wartość i przejść ponownie do wyboru trybu, należy naciśnąć przycisk „enter”.
  Naciśnięcie przycisku "mode" powoduje powrót do wyboru trybu bez zapisania wartości.

3.3 Ustawianie prędkości transportu kabla

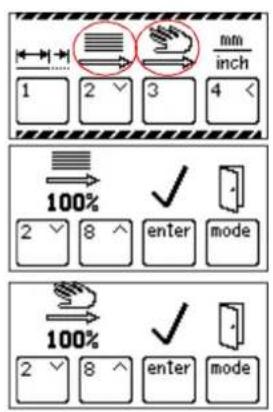

mm inch 1 2 3 4 100% 2 8 enter mode 100% 2 8 enter mode

Można regulować prędkość, z jaką jest transportowany kabel. Prędkość ta ustawiana jest oddzielnie dla trybu ręcznego i automatycznego.

• Nacisnąć w tym celu przycisk "mode" na ok. sześć sekund, aż pojawi się wskazanie.
• Aby zmienić tę prędkość należy w trybie automatycznym nacisnąć przycisk "2" lub w trybie ręcznym przycisk "3".
• Prędkość ta ustawiona jest wstępnie na 100% i można ją redukować.

Przycisk "2" zmniejsza tę wartość, a za tym prędkość transportu.

Przycisk "8" zwiększa tę wartość, a za tym prędkość transportu.

- Aby zapisać wprowadzoną wartość i przejść ponownie do wyboru trybu, należy naciśnąć przycisk „enter”.

Naciśnięcie przycisku "mode" powoduje powrót do wyboru trybu bez zapisania wartości.

3.4 CUTFOX 10 nie pozwala się załączyć

Brak zasilania sieciowego

• Sprawdzić, czy wtyczka przewodu zasilającego jest podłączona do urządzenia CUTFOX 10 i czy wtyk ze stykiem ochronnym jest podłączony do gniazdka sieciowego.
• Upewnić się, czy zasilanie prądem w gnieździe sieciowym jest prawidłowe.

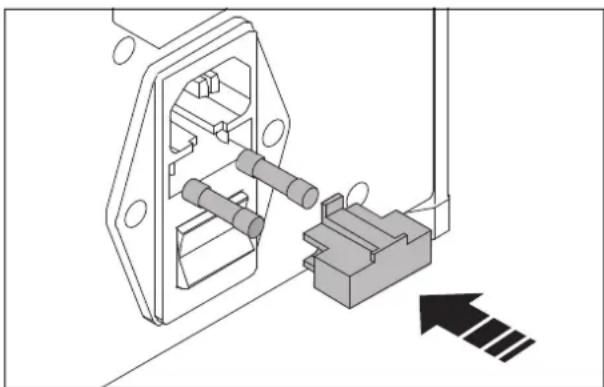

Uszkodzony bezpiecznik sieciowy

OSTRZEŻENIE: Ryzyko obrażeń

Wyłączyć CUTFOX 10 i wyciągnąć wtyczkę zasilania.

• Wyciągnąć uchwyt bezpieczników.
• Sprawdzić bezpieczniki sieciowe.
• Wymienić uszkodzony bezpiecznik sieciowy (dane do zamówienia patrz strona 19).
• Wsunąć uchwyt bezpieczników.

UWAGA:

Uchwyt bezpieczników musi się zatrzasnąć.

3.5 Regulacja lub wymiana rolek

Regulacja docisku rolek napędowych

Docisk musi być dopasowany do kabla. Przy kablach standardowych nie wymaga on zmiany.

Z reguły obowiązuje:

– Twardy i gruby materiał: większy docisk
- Miękki i cienki materiał: mniejszy docisk

- Nacisnąć automat do otwierania drzwi i opuścić drzwi frontowe.

- Wyregułować docisk rolek śrubą nastawczą. Obrót w lewo → zwiększa docisk Obrót w prawo → zmniejsza docisk

Wymiana rolek napędowych lub pomiarowych

OSTRZEŻENIE: Niebezpieczeństwo obrażeń

Wyłączyć CUTFOX 10 i wyciągnąć wtyczkę zasilania.

• Nacisnąć automat do otwierania drzwi i opuścić drzwi frontowe.
• Umieścić dostarczony haczyk do ściągania za rolkami i ściągnąć rolki.

UWAGA: Rolki napędowe wymieniać tylko parami.

• Przy zakładaniu rolek zwracać uwagę na powierzchnie prowadzące.
• Wymienić rolki (dane do zamówienia patrz strona 19).
• Zamknąć drzwi frontowe do góry.
• Włożyć ponownie wtyczkę zasilania.

3.6 Wymiana noża tnącego

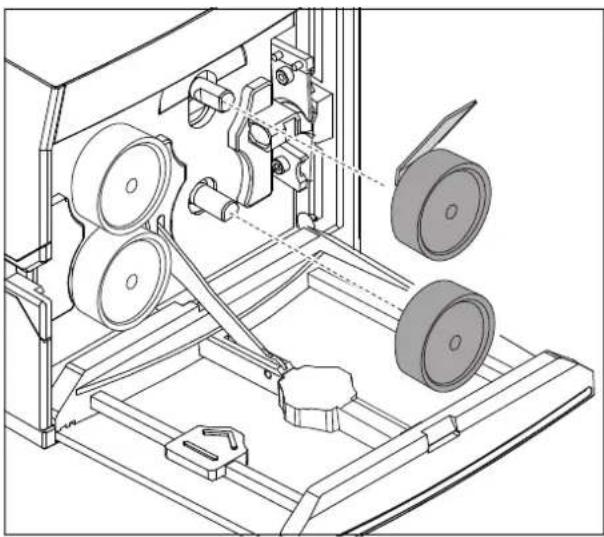

Demontaż rolek napędowych

OSTRZEŻENIE: Ryzyko obrażeń

Wyłączyć CUTFOX 10 i wyciągnąć wtyczkę zasilania.

• Nacisnąć automat do otwierania drzwi i opuścić drzwi frontowe.
• Umieścić dostarczony haczyk do ściągania za rolkami napędowymi i ściągnąć rolki.

Demontaż noża tnącego

• Odkręcić śruby dostarczonym kluczem imbusowym.
• Wyjąć oba noże tnące.

Montaż noża tnącego

UWAGA:

Wymieniać zawsze oba noże tnące.

Zwracać przy tym uwagę, aby skośne powierzchnie tnące były skierowane na zewnątrz.

• Umieścić dolny nóż z wkładem gwintowym od prawej strony na uchwycie.
• Umieścić górny nóż z wkładem gwintowym od lewej strony na uchwycie.
• Dokręcić śruby kluczem sześciokątnym.

UWAGA:

Przy montażu rolek zwracać uwagę na położenie powierzchni prowadzących na wałkach.

• Ponownie zamontować rolki napędowe.
• Zamknąć drzwi frontowe do góry.
• Włożyć ponownie wtyczkę zasilania.

A Zatacznik

A 1 Dane do zamówienia

Automat do cięcia przewodów i części zamienne

Opis Oznaczenie Nr art.
Automat do cięcia przewodów CUTFOX 10 1206829
Rolki napędowe i pomiarowe
2 rolki zapasowe	CF-10 WHEEL SET 1207271
2 rolki zapasowe, z poliuretanową powierzchnią toczną, do deli- katnych kabli/przewodów i ich izolacji (częściowo do twardych izolacji)	CF-10 WHEEL PU 1200098
2 rolki zapasowe, z hartowaną, drobno radełkowaną stalową powierzchnią toczną, do bardzo twardych izolacji i materiałów	CF-10 WHEEL STEEL 1200099
Nóż tnący CF-10 CUTTER KNIFE SET 1207284
Mikro bezpiecznik, prąd znamionowy: 2 A, charakterystyka wyzwalania: zwłoczny (T), długość: 20 mm, średnica: 5 mm	ADT-FUSE-5X20-2A/T/250V 1457326
Haczyk CF-10 ABZH 1207297

Akcesoria

Opis Oznaczenie Nr art.
Kabel przejściowy, z wtyku USB 2.0 (typ A) na wtyk D-SUB/RS-232 (9-pinowy) do podłączania urządzeń szeregowych do portu USB	ADT-CBL-D-MM-USB/RS23	1580478
Bęben kablowy	CUTFOX 10 C-UN 1208393

A 2 Dane techniczne

Dane techniczne
Przyłącze sieciowe	100 V AC ... 240 V AC / 50 Hz ... 60 Hz
Pobór mocy	150 VA
Wydajność cięcia (elastyczne/sztywne)	0,08 mm^2 ... 10 mm^2 / 0,08 mm^2 ... 2,5 mm^2
Maks. przepustowość	8 mm
Nastawienie przekroju	Automatycznie
Liczba cięć	1 ... 9999 szt.
Długość cięcia	2 mm ... 999 999 mm / 0,1 in. ... 99 999,9 in.
Szybkość przesuwu	maks. 0,5 m/s
Interfejs	RS-232
Wymiary (szer. x wys. x głęb.)	194 mm x 228 mm x 301 mm
Masa	10 kg

A 3 Deklaracja zgodności UE

Deklaracja zgodności UE nr 000549356_05_DoC_EU

Producent: Phoenix Contact GmbH & Co.KG

Adres: Flachsmarktstraße 8, 32825 Blomberg, Niemcy

Nazwa produktu: CUTFOX 10

Nr art.: 1206829

Wyłączna odpowiedzialność za wystawienie niniejszej deklaracji zgodności spoczywa na producencie. Produkty objęte niniejszą deklaracją są zgodne z odnośnymi wymogami następujących przepisów harmonizujących:

2006/42/EG

Dyrektywa maszynowa

Ograniczenie stosowania niektórych niebezpiecznych substancji

Dyrektywa EMC (dyrektywa kompatybilności elektromagnetycznej)

Ocenę zgodności wykonano w oparciu o następujące odnośne normy:

EN 55014-1:2017+A11:2020 EN 55014-2:2015

EN 60204-1:2018 EN IEC 63000:2018

EN ISO 12100-1:2010 EN ISO 13849-1:2015

EN ISO 13854:2019 EN ISO 13857:2019

A 4 Deklaracja zgodności UK

Należy przestrzegać następujących wskazówek

Ogólne warunki korzystania z dokumentacji technicznej

Firma Phoenix Contact zastrzega sobie prawo do zmian w dokumentacji technicznej i produktach w niej opisanych w dowolnym momencie, bez konieczności powiadamiania o tym fakcie, a także do korygowania dokumentacji i jej ulepszania, o ile zmiany te są możliwe to zaakceptowania przez użytkownika. Dotyczy to także zmian służących postępowi technicznemu.

Z faktu dostarczenia dokumentacji technicznej (w szczególności dokumentacji użytkownika) nie wynika dla firmy Phoenix Contact obowiązek informowania o ewentualnych modyfikacjach produktu lub zmianach w dokumentacji. Po stronie użytkownika leży wyłączna odpowiedzialność za stwierdzenie przydatności i celowości użycia produktów w danym zastosowaniu, w szczególności w odniesieniu do przestrzegania obowiązujących norm i regulacji ustawowych. Wszystkie informacje, jakie można znaleźć w dokumentacji technicznej, są podawane bez jakiejkolwiek wyraźnej lub dorozumianej gwarancji.

W pozostałych przypadkach obowiązują wyłącznie regulacje zawarte w aktualnych ogólnych warunkach handlowych firmy Phoenix Contact, w szczególności w odniesieniu do ewentualnej odpowiedzialności gwarancyjnej.

Podręcznik niniejszy, wraz ze wszystkimi zawartymi w nim ilustracjami jest chroniony prawem autorskim. Wszelkie zmiany w treści podręcznika lub publikacja jego fragmentów są niedozwolone.

Phoenix Contact zastrzega sobie prawo do zgłoszenia praw ochronnych na wykorzystane w niniejszym podręczniku oznaczenia produktów Phoenix Contact. Zabrania się zgłasza- nia praw ochronnych do tych oznaczeń przez osoby trzecie.

Inne oznaczenia produktów mogą być chronione ustawowo, nawet jeśli nie jest to wyraźnie zaznaczone.

Dane kontaktowe

Internet

Aktualne informacje dotyczące produktów firmy Phoenix Contact oraz ogólnych warunków handlowych znajdą Państwo w Internecie na stronie: phoenixcontact.com

Należy się upewnić, że podczas pracy zawsze dysponują Państwo aktualną dokumentacją.

Można ją pobrać pod następującym adresem: phoenixcontact.com/products

Przedstawicielstwa krajowe

W przypadku wystąpienia problemów, których nie można rozwiązać, korzystając z niniejszej dokumentacji, prosimy zwracać się do odpowiednich przedstawicieli krajowych.

Ich dane można uzyskać pod adresem phoenixcontact.com.

Wydawca Phoenix Contact GmbH & Co. KG

Flachsmarktstraße 8

32825 Blomberg

GERMANY

Jeżeli mają Państwo uwagi lub sugestie dotyczące możliwych ulepszeń w formie i treści naszego podręcznika, prosimy przesyłać je na adres:

[e-mail]
