KULLANIM KILAVUZU B40 B Elite MCCULLOCH

∏ÁÎËÎÚÈ̤ӷ ·ÍËÛÔ˘¿Ú Δ‡Ô˜ ∞Ú. ˘ÏÈÎÔ‡ ÚÔÊ˘Ï·ÎÙ‹Ú· ËÍ·ÚÙ‹Ì·ÙÔ˜ ÎÔ‹˜ √‹ ΤÓÙÚÔ˘ ÁÈ· ÏË›‰Ë˜/Ì·¯·›ÚÈ·, ∅ 25,4 mm ™Ë›ÚˆÌ· ¿ÍÔÓ· ΛÓËÛ˘ M12 §Ë›‰· ¯fiÚÙÔ˘/¯ÔÚÙÔÎÔÙÈÎfi Ì·¯·›ÚÈ Grass blade 255-4 1" (∅ 255 4- ‰fiÓÙÈ·) 580 30 50-01 Grass blade 255-3 (∅ 255 3 ‰fiÓÙÈ·) 580 30 50-01 ¶ÚÈÔÓˆÙ‹ ÏË›‰· ¶ÚÈÔÓˆÙ‹ Ï›‰· 200-22 (∅ 200-22 ‰fiÓÙÈ·) 581 33 84-01 ∫ÔÙÈ΋ ÎËÊ·Ï‹ P35 580 30 50-01 ¶ÚÔÛÙ·ÙˢÙÈ΋ ÎÔ‡· ™Ù·ıËÚfi - S1155295-38_6,B40B,BT ELITE.fm Page 778 Friday, September 14, 2018 8:14 AMSEMBOLLER‹N AÇIKLANMASI Turkish – 779 Semboller UYARI! Bir tafl kesme testeresi, çalı budayıcısı veya kesicinin dikkatsiz veya yanlıfl kullanılması, bu araçları kullanan kiflilerin veya di¤er insanların ölümüne veya tehlikeli bir flekilde yaralanmalarına yol açabilir. Burada size sunulan, kullanma talimatını okumanız ve içeri¤ini anlamınız çok önem taflımaktadır. Makineyi kullanmadan önce kullaním kílavuzunu iyice okuyarak içeri¤ini kavrayíníz. Her zaman kullanílmasí gereken malzemeler:

• Testere kullanılırken koruma bafllı¤ı kullanmak risklidir, bafllı¤ın testerenin üzerine düflmesi tehlikesi vardır

• Onanmífl koruyucu kulaklík

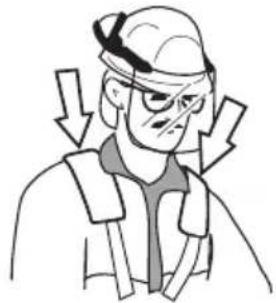

• Gözlerin koruması onaylanmıfltır Maksimum hareket eden omuz üzerindeki devir sayısı, rpm. Bu ürün geçerli CE direktiflerine uygundur. Testereyle çalıflmaya bafllarken sakin olmaya özen gösteriniz. Makineyi kullanan kifli, çalıflma esnasında kendisine insanların veya hayvanların 15 metreden daha fazla yaklaflmasına izin vermemelidir. Testere bıça¤ı veya çim bıça¤ı takılı makineler, bıçak sabit bir nesneye temas etti¤inde fliddetle yan tarafa savrulabilir. Buna bıçak savrulması denir. Bıçak, kol veya baca¤ın kopmasına neden olabilir. ‹nsanların ve hayvanların makineden daima en az 15 metre uzakta kalmalarını sa¤layın. Her zaman onanmífl koruyucu eldivenler kullanílmalídír. Kaygan olmayan ve sa¤lam çizmeler kullanınız. Jikle: Jikleyi jikle durumuna getiriniz. Yakıt pompası. Çevreye verdi¤i gürültü emisyonlarí Avrupa Birli¤i'nin direktiflerine uygundur. Makinenin emisyonlarí Teknik bilgiler bölümünde ve etikette belirtilmifltir.

Yakít doldurma yeri. Makina üzerindeki di¤er semboller/etiketler kimi pazarlarda onay almak için gerekli özel koflullarla ilgilidir. Kontrol ve/veya bakím, motor durdurulduktan ve STOP durumuna getirildikten sonra yapílmalídír. Her zaman onanmífl koruyucu eldivenler kullanílmalídír. Düzenli aralíklarla temizlik gerekmektedir. Gözle bakarak kontrol. Kesme ifllemi yapılırken, onaylanmıfl olan göz koruma aracı kullanılmalıdır.

UYARI! Kesme ifllemini yaparken uzun süre gürültüye maruz kalma, duyma bozuklu¤una yol açabilir. Bu nedenle daima onaylanmıfl bulunan, gürültüye karflı koruma cihazı kullanınız.

UYARI! ‹malatçínín izni olmaksízín makinenin orijinal yapísí hiçbir biçimde de¤ifltirilemez. Her zaman orijinal yedek parça kullanílmalídír. Yetkili olmayan kifliler tarafíndan yapílan de¤ifliklikler ve/veya orijinal olmayan parçalar, kullanícínín yaralanmasína ya da ölümüne neden olabilir.

UYARI! Bir tafl kesme testeresi, çalı budayıcısı veya kesicinin dikkatsiz veya yanlıfl kullanılması, bu araçları kullanan kiflilerin veya di¤er insanların ölümüne veya tehlikeli bir flekilde yaralanmalarına yol açabilir. Burada size sunulan, kullanma talimatını okumanız ve içeri¤ini anlamınız çok önem taflımaktadır. S1155295-38_7,B40B,BT EITE.fm Page 780 Friday, September 14, 2018 8:10 AMTurkish – 781 G‹R‹fi De¤erli Müflterimiz, McCulloch ürününü tercih etti¤iniz için teflekkür ederiz. Artık siz de McCulloch Corporation firmasının 2. Dünya Savaflı yıllarında motor üretimine girmesiyle bafllayan bir öykünün parçasısınız. McCulloch'un ilk hafif tek kiflilik motorlu testeresini hizmete sundu¤u 1949 yılında, do¤rama iflleri temelden de¤iflmifltir. Yenilikçi motorlu testere çeflitlerinin üretimine yıllarca devam edilmifl ve ifl geniflletilerek önce 1950'lerde uçak ve yarıfl arabası motorları dahil edilmifl, daha sonra da mini motorlu testereler üretilmeye bafllanmıfltır. Daha sonra, 1970'li ve 80'li yıllarda, ürün yelpazesine biçiciler ve üfleyiciler eklenmifltir. Bugün, Husqvarna grubunun bir parçası olarak faaliyet gösteren McCulloch yarım yüzyılı aflkın süredir dönüm noktalarımız olan güçlü motorlar, teknik yenilikler ve sa¤lam tasarımlarla oluflturulan gelene¤i sürdürmektedir. Yakıt tüketimi, emisyon ve gürültü düzeylerinin düflürülmesi ve aynı zamanda güvenlik ve kullanım kolaylı¤ı bizim için en öncelikli konulardır. Uzun süre size efllik etmek üzere tasarlanan McCulloch ürününüzden memnun kalaca¤ınızı umuyoruz. Bu kullanım kılavuzunda kullanım, servis ve bakım konularındaki talimatları uygulayarak, ürünün kullanım ömrü uzatılabilir. Tamir veya servis konusunda profesyonel yardıma gerek duyarsanız, lütfen www.mcculloch.com adresindeki Servis Bulma Aracını kullanın. McCulloch ürünlerini sürekli olarak gelifltirmeye çalıflmaktadır, bu yüzden ürünlerin biçim ve görünüflleri konusunda önceden haber vermeksizin de¤ifliklik yapma hakkımız saklıdır. Bu kılavuz www.mcculloch.com adresinden de indirilebilir. S1155295-38_7,B40B,BT EITE.fm Page 781 Friday, September 14, 2018 8:10 AM782 – Turkish NE NED‹R? Arazi testeresi nedir?

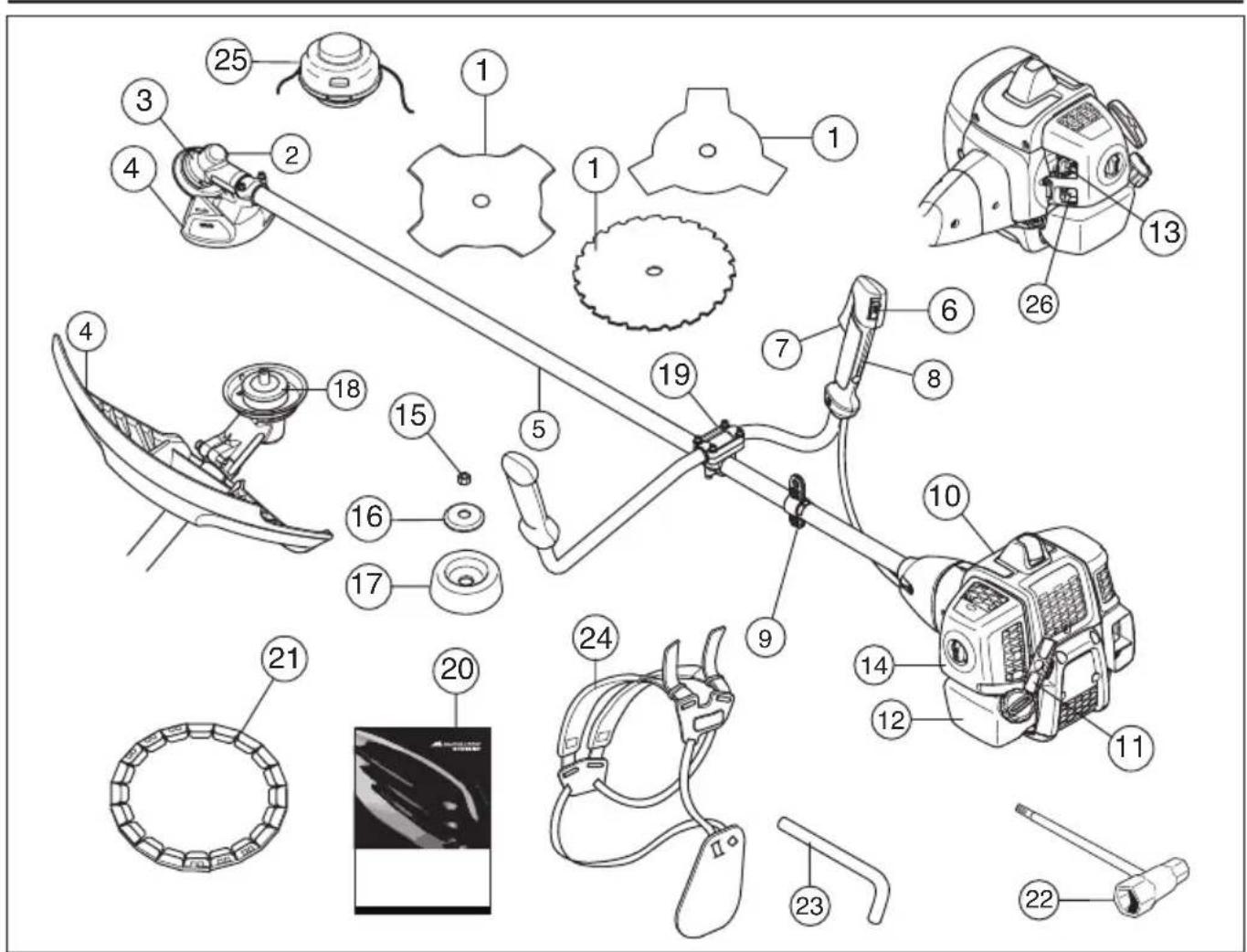

1 Keskin aletlerde a¤ız kısmı 2 Cihaza ya¤ doldurma, debriyajler 3 Debriyajlar 4 Kesme cihazlarının korunması 5 Teçhizat borusu 6 Stop dü¤mesi 7 Gaz ayarí 8 Kelebek kilidi 9 Askı ilmi¤i 10 Silindir kapa¤í 11 Çalífltírma tutaca¤í 12 Yakít deposu 13 fiok ayar kolu 14 Hava filtresi 15 Kilit cıvata somunları 16 Yırtılmaya karflı destek cihaz 17 Destek fincanı 18 Yardımcı araçlar 19 Tutacak kelepçesi 20 Kullanım kılavuzu 21 Taflıma ile ilgili korumalar 22 Kesici aletlerde kullanılan cıvata somun anahtarı 23 Kilit çubu¤u 24 Kayıfl 25 Kesme bafllı¤ı 26 Yakıt pompası. S1155295-38_7,B40B,BT EITE.fm Page 782 Friday, September 14, 2018 8:10 AMGENEL GÜVENLIK AÇIKLAMALARI Turkish – 783 Önemli Kiflisel koruyucu araçlar M‹⁄FER Testere kullanılırken koruma bafllı¤ı kullanmak risklidir, bafllı¤ın testerenin üzerine düflmesi tehlikesi vardır GÜRÜLTÜYE KARfiI KORUMA C‹HAZI Gürültüye karflı koruma cihazı, yeterli bir susturucu etkisi sa¤lıyorsa kullanılmalıdır. ÖNEML‹! Bu makine yalnızca çim biçme, çim kesme ve/veya ormandaki otların biçilmesi için teçhiz edilmifltir. Kesme cihazları için motor parçası olarak kullanabilece¤iniz araç-gereçlerin kaynaklarını size tavsiyede bulundu¤umuz Teknik veri bölümünde bulabilirsiniz. Yorgun ya da içkili iken ya da görüfl, karar verme ve bedensel denetim yeteneklerinizi etkileyebilecek olan bir ilaç almíflsaníz makineyi asla kullanmayíníz. Kiflisel koruyucu araçlar kullaníníz. Kiflisel koruyucu araçlar bölümüne bakíníz. Artík orijinal imalatína benzerli¤i kalmayacak biçimde yapísal de¤iflikli¤e u¤ratílmífl bir makineyi asla kullanmayíníz. Hiçbir zaman arızalı bir makineyi kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri ile bakım ve servis talimatlarına uyun. Bazı bakım ve servis ifllerinin sadece yetkili ve kalifiye teknisyenler tarafından yapılması gerekir. Bakım bafllı¤ı altındaki talimatlara bakın. Çalıfltırmadan önce tüm kapaklar, siperler ve tutamaklar takılmalıdır. Elektrik çarpması riskini engellemek için buji kapa¤ının ve ateflleme kablosunun hasarsız oldu¤undan emin olun. Makineyi kullanan kifli, çalıflma sırasında, makineye insan veya hayvanların 15 metreden daha fazla yaklaflmamasına dikkat etmelidir. E¤er bir çalıflma bölgesinde bir çok kifli bir arada çalıflıyorsa, güvenlik mesafesi çalıflma bölgesinin iki katı uzaklı¤ında olmalı veya en az 15 metre olmalıdır. Kullanım ulusal veya yerel yönetmelikler tarafından düzenlenebilir. Belirlenmifl yönetmeliklere uyun. Kullanmadan önce makineyi genel olarak kontrol edin ve bakım çizelgesini inceleyin.

UYARI! Bu makine, çalıflması sırasında bir elektromanyetik alan oluflturur. Bu alan, bazı koflullarda aktif veya pasif tıbbi implantlarda giriflime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için, tıbbi implantlar takılı kiflilerin, bu makineyi çalıfltırmadan önce doktorlarına ve tıbbi implant üreticisine danıflmanlarını öneririz.

UYARI! Motorun kapalı veya havalandırması iyi olmayan yerlerde çalıfltırılması havasızlıktan bo¤ulmaya veya karbon monoksit zehirlenmesine yol açabilir.

UYARI! Hiçbir zaman çocukların makineyi kullanmalarına veya yakınında olmalarına izin vermeyin. Makinede yaylı durdurma anahtarı oldu¤undan ve çalıfltırma elci¤ine uygulanabilecek az bir güç ve hızla çalıfltırılabilece¤inden, bazı koflullarda küçük çocuklar bile makinenin çalıflması için gereken gücü bulabilirler. Bu da ciddi yaralanmalara yol açabilir. Bu nedenle makine yakın gözetiminiz altında olmadı¤ı zaman buji kapa¤ını çıkarın. ÖNEML‹! Bir tafl kesme testeresi, çalı budayıcısı veya kesicinin dikkatsiz veya yanlıfl kullanılması, bu araçları kullanan kiflilerin veya di¤er insanların ölümüne veya tehlikeli bir flekilde yaralanmalarına yol açabilir. Burada size sunulan, kullanma talimatını okumanız ve içeri¤ini anlamınız çok önem taflımaktadır. Makineyi her kullandí¤ínízda, onaylanmífl kiflisel koruyucu araçlar kullanmalísíníz. Kiflisel koruyucu araçlar sakatlanma tehlikesini ortadan kaldírmasalar da, herhangi bir kazanín meydana gelmesi durumunda yaralanma derecesini azaltírlar. Uygun kiflisel koruyucu araçlar seçmekte satícínízín yardímíní isteyiniz.

UYARI! Gürültüye karflı koruma cihazı kullanılırken, uyarı sinyallerine ve seslerine karflı daima dikkatli olunuz. Motor durdurulduktan hemen sonra, gürültüye karflı koruma cihazını çıkartınız. S1155295-38_7,B40B,BT EITE.fm Page 783 Friday, September 14, 2018 8:10 AMGENEL GÜVENLIK AÇIKLAMALARI 784 – Turkish GÖZ KORUMA C‹HAZI (GÖZLÜK) Daima onaylanmı fl bulunan göz koruma cihazları kullanı lmalı dı r. Mi¤ferin ön parçası nda kullanı lan koruma gözlü¤ü de mutlaka onaylanmı fl olmalı dı r. Koruma gözlü¤ünün onaylanmı fl olması demek, ABD'nin ANSI Z 87.1. standartları na veya AB ülkelerinin EN 166 standartları için aranan flartlara uygun olması anlamı na gelir. ELD‹VENLER Eldivenler ihtiyaç duyuldu¤u zaman kullanılabilir, Örn: kesme cihazlarının monte ifllemlerinde mutlaka kullanılmalıdır. Ç‹ZMELER Çelik burunlu ve kaymaz tabanlı bot giyin. ELB‹SELER Kesme ifllemini yaparken yırtılmaya dayanıklı elbiseler kullanınız, çalılıklara ve dallara kolayca takılma riski taflıyan genifl elbiseler giymekten kaçınınız. Daima sa¤lam ve dayanaklı uzun paçalı pantolonları kullanınız. Kesme ifllemini yaparken ziynet eflyası takmayınız, kısa pantolon veya sandalet giymeyiniz ve çıplak ayakla çalıflmayınız. Saçlarınızın omuzlarınıza do¤ru sarkmamasına özen gösteriniz. ‹LK SARGI ‹lk yardím çantasí her zaman kolay ulaflílír bir yerde olmalídír. Makinenin güvenlik donanímí Bu bölümde, makinenin güvenlik donanímí konusunda ayríntílarín neler oldu¤u, bunlarín hangi ifllevlere sahip bulundu¤u ve do¤ru çalíflíp çalíflmadí¤ína emin olmak için kontrol ve bakímínín nasíl gerçeklefltirilece¤i açíklanmaktadír. Bu teçhizatín makinenin neresinde oldu¤unu görmek için Ne nedir? bölümüne bakíníz. Makine do¤ru bir flekilde kullanılmaz ve gerekli onarımlar ve bakımlar yetkili servis ve bilirkifliler tarafından yapılmazsa, o taktirde makinenin ömrünün uzunlu¤u kısalabilir ve kaza riski artabilir. E¤er daha fazla bilgiye ihtiyaç duyuyorsanız, en yakın servis istasyonuna baflvuruda bulununuz. Kelebek kilidi Kelebek kilidi, istenmeyen durumlarda gaz ayarínín etkinleflmesini önlemek için yapílmífltír. Dü¤meye (A) basínca (elinizi kulpa bastírínca) gaz ayarí (B) devreden çíkar. Elinizi kaldírdí¤ínízda ise hem gaz ayarí hem de gaz ayarlama dü¤mesi eski durumuna döner. Bu hareket iki tane ba¤ímsíz dönüfl yayí tarafíndan kontrol edilir. Bu düzenleme sayesinde, elinizi kulptan kaldírdí¤ínízda kelebek kontrolü otomatik olarak çalíflmama durumunda kilitlenir. Gaz ayarlama dü¤mesi asíl konumunda iken gaz ayarínín boflta oldu¤unu denetleyiniz. ÖNEML‹! Makinenin her türlü servis ve onarímí özel e¤itim gerektirmektedir. Bu, özellikle makinenin güvenlik donanímíyla ilgilidir. E¤er makineniz afla¤ídaki listede yer alan denetimlerden herhangi birinde takílírsa, servis atelyenize baflvurunuz. Ürünlerimizden herhangi birini satín aldí¤ínízda, profesyonel tamir ve servis sunaca¤ímízí garanti ederiz. Makineyi size satan satící servis satícísí de¤ilse, en yakín servis temsilcisinin adresini vermesini isteyiniz.

UYARI! Bozuk güvenlik gereçleríne sahip bir makineyi asla kullanmayíníz. Bu bölümde belirtilen kontrolleri ve bakím önlemlerini uygulayíníz. Makineniz bu denetimlerden herhangi birisinde takílírsa onarím için servis ajaníníza baflvurunuz. S1155295-38_7,B40B,BT EITE.fm Page 784 Friday, September 14, 2018 8:10 AMGENEL GÜVENLIK AÇIKLAMALARI Turkish – 785 Kelebek kilidine basíníz ve bíraktí¤íníz zaman yeniden asíl konumuna geldi¤ini denetleyiniz. Gaz ayarínín ve kelebek kilidinin rahat çalíflmakta oldu¤unu ve dönüflüm makasí sisteminin çalífltí¤íní denetleyiniz. Bafllangıç bölümündeki talimatlara bakınız. Makineyi çalıfltırınız ve tam gaz veriniz. Makinedeki gaz ayar kolunu bırakınız ve cihazın durdu¤unu (hareket etmedi¤ini) kontrol ediniz. E¤er makine, gaz ayar kolu boflta iken hareket ediyorsa, o taktirde karbüratörün boflta iken ayarı yapılacaktır. Bafllı¤ın altındaki bakım bölümündeki talimatlara bakınız. Stop dü¤mesi Stop dü¤mesi, motoru durdurmak için kullanílír. Motoru çalífltíríníz ve stop dü¤mesi stop durumuna getirildi¤inde motorun durdu¤unu denetleyiniz. Kesme cihazlarının korunması Bu tür bir koruma, çalıflma esnasında kullanıcıya herhangi bir maddenin sıçramasını engeller. Koruma önlemi, aynı zamanda kullanıcının makineyle olan iliflkisin de engeller. Koruma bölümünün zarar görmemifl oldu¤undan ve çatlamıfl veya delinmemifl oldu¤undan emin olunuz. Koruma bölümünde çatlamalar ve yarıklar meydana gelmiflse hemen de¤ifltiriniz. Özel kesim cihazları için daima tavsiye edilen korumaları kullanınız. Teknik veri bölümüne bakınız. S1155295-38_7,B40B,BT EITE.fm Page 785 Friday, September 14, 2018 8:10 AMGENEL GÜVENLIK AÇIKLAMALARI 786 – Turkish Titreflimden aríndírma sistemi Makineniz, elden geldi¤ince, titreflimsiz ve kolay bir kullaním için tasarlanmyfl bir titreflimden aríndírma sistemi ile donatílmífltír. Yanlıfl sarılan bir halat veya keskin olmayan bir cihazın kullanılması (yanlıfl tip veya yanlıfl e¤elenmifl bunun için talimatlar bölümündeki e¤eleme ve kesme bakınız) titreflimleri arttırır. Makinenizin titreflimden aríndírma sistemi, titreflimin motor birimi/kesici araç ile makinenizin sapí arasíndaki iletiflimini önlemektedir. Titreflim engelleyici cihazın tam oldu¤unu, sabit ve sa¤lam olarak sıkıca ba¤lı oldu¤unu kontrol ediniz. Titreflim azaltma sistemini de¤ifltirmek için McCULLOCH satıcınızla irtibat kurun. www.mcculloch.com adresini ziyaret edin. Çabuk çözülme Motorun hız kaybına u¤raması veya di¤er durumlarda kolay ve çabuk bir çözüm olarak makineden uzaklaflmak ve kayıfllardan kurtulmak için güvenlik önlemleri vardır. Kayıfl ve testere bafllı¤ı bölümüne bakınız. Makinenin kayıfllarının do¤ru bir flekilde yerlefltirildi¤ini kontrol ediniz. Kayıfllar makineye takılıp ayar yapıldı¤ında, kayıflların güvenlik çözümünün çalıflıp çalıflmadı¤ını kontrol ediniz. Susturucu Susturucu, olanak elverdi¤ince, motor saçíntílaríndan kullanícíyí korumak üzere ve sesin düzeyini düflürmek için yapílmífltír. Sıcak ve kuru iklimlere sahip ülkelerde yanma riskinin (yukarıda adı geçen makine için) oldu¤u açıktır. Bu nedenle böyle bir susturucu donatmayı uygun bulduk. Kıvılcım odası a¤ı. Makinenizin susturucusunun, yukarıda adı geçen böyle bir kıvılcım odası a¤ının olup olmadı¤ını kontrol ediniz.

UYARI! Herhangi bir kesme cihazı için, belli bir takım koflullar oluflmamıflsa, o taktirde ilgili cihaz, koruma montajı olmayacak flekilde kullanılabilir. Teknik veri bölümüne bakınız. Yanlıfl veya aktif olmayan koruma montajı, ciddi bir flekilde insanların yaralanmasına neden olabilir.

UYARI! Titreflimlere maruz kalmak, kan dolaflımı bozuklu¤u bulunan kiflilerde, kan damarı veya sinirsel hastalıklara neden olabilir. Titreflimden meydana gelen herhangi bir rahatsızlık durumunda, doktora gidiniz. Örnn: bu tür semptomlar, uyuflukluk, duyarlılı¤ını yitirme, gıdıklanmalar, batmalar, a¤rılar veya normal gücünü yitirme, derinin yüzeyinin veya renginin de¤iflimi gibi ortaya çıkabilmektedir. Bu tür semptomlar alıfla geldi¤i flekilde, parmaklarda, ellerde veya bileklerde görülür. Düflük ısıda riskler daha fazla artabilir. S1155295-38_7,B40B,BT EITE.fm Page 786 Friday, September 14, 2018 8:10 AMGENEL GÜVENLIK AÇIKLAMALARI Turkish – 787E¤er makinenizin susturucusu kívílcím tutma a¤ína sahip ise o da düzenli olarak temizlenmelidir. Yanlífl yerlefltirilmifl bir a¤ motorun ísínmasína ve ciddi biçimde arízalanmasína yol açar.Susturucular açísíndan, kullaním kílavuzunda belirtilen denetim, bakím ve servisi yerine getirmeniz büyük önem taflímaktadír. Susturucunun makinenin içine oturmufl oldu¤unu düzenli olarak denetleyiniz. Susturucusu aflínmífl bir makineyi asla kullanmayíníz. Kilit cıvata somunları Bu tip kesici aletlerde sabitleme ifllemleri için kilit cıvata somunları kullanılır.Montaj sırasında cıvata somunlarını, kesme cihazlarının dönme yönüne do¤ru sıkınız. Sökme sırasında, cıvata somunlarını kesme cihazlarının dönme yönünde sökünüz. (D‹KKAT! Cıvata somunları sola do¤ru yivlidir.) Testerenin keskin kısmındaki cıvata somunlarının gevfletilmesi ve sıkılması ifllemi sırasında, testere difllerinin zarar görmesi riski vardır. Bu nedenle, bu çalıflma esnasında bir elinizin keskin a¤ız koruyucusunda bulunması gerekir. Bu ifllemi mümkün bir hale getirebilmek için daime yeterli uzunlukta bir sapı bulunan somun anahtarı kullanınız. fiekildeki ok, somun anahtarının hangi bölge içinde cıvata somunlarının sökülüp, takılması iflleminde her biri için ayrı ayrı kullanılabilece¤ini göstermektedir. Anahtarı kullanarak somunu sıkın. Kesici gereçler Bu bölüm, afla¤ídaki amaçlan gerçeklefltirmek için uygun kesici gereçlerin seçim ve bakímíní nasíl yapaca¤ínízí anlatmaktadír:• Makinenin geri tepme e¤ilimini azaltmak.• En yüksek kesim yetene¤ini elde etmek.• Kesici gereçlerin ömrünü uzatmak. UYARI! Susturucunun içinde kanserojen olabilecek kimyasal maddeler bulunmaktadır. Susturucunun hasar görmesi durumunda bu maddelere temas etmeyin. UYARI! Düflününki: Egzos dumanlarí sícaktír ve yangína neden olabilecek kívílcímlar da taflíyabilmektedir. Bu nedenle hiçbir biçimde makineyi kapalí yerde ve kolay tutuflabilir maddelerin yakínínda çalífltírmayíníz!ÖNEML‹!Kesim cihazıyla beraber aynı zamanda bizim tavsiye etti¤imiz koruma cihazını birlikte kullanınız. Teknik veri bölümüne bakınız.Halatların somut bir flekilde doldurulması ve do¤ru bir halat birimi seçimi için kesim teçhizatları bölümüne bakınız.Kesici aletlerin a¤ız bölümündeki kesme difllerini çok iyi ve somut bir keskinlikte tutunuz! Lütfen tavsiyelerimize uyunuz. Aynı zamanda, Kesici aletlerin a¤ız bölümlerinin paketlemenmesi ile ilgili talimatlara bakınız.Makinenin daima somut bir ses çıkarmasına dikkat ediniz! Daima bizim talimatlarımıza uyunuz ve tavsiye edilen flubelerimize baflvuruda bulununuz. UYARI! Herhangi bir kesme cihazıyla çalıflmaya bafllamadan önce daima motoru durdurunuz. Bu ifllem aynı zamanda gaz ayar kolunun serbest bırakılması için de geçerlidir. Kesme cihazıyla çalıflmaya bafllamadan önce, cihazın tamamen durdu¤unu ve kablosunun ateflleme sisteminden çekilmifl oldu¤unu kontrol ediniz. UYARI! Yanlıfl kullanılan bir kesim cihazı veya yanlıfl e¤elenmifl bir kesme cihazı a¤zı, cihazın aflırı derecede çalıflmasına neden olabilir.S1155295-38_7,B40B,BT EITE.fm Page 787 Friday, September 14, 2018 8:10 AMGENEL GÜVENLIK AÇIKLAMALARI 788 – Turkish Kesici gereçler Testereler çeflitli tipteki a¤aç ve tahtaların kesilmesi ifllemlerinde kullanılır. Çim biçme makinesi ve çim bıça¤ı, yüksek ve büyük otların biçme ifllemlerinde kullanılır. Kesme bafllı¤ı, çimlerin biçilmesi için kullanılmaktadır. Temel kurallar Kesim cihazıyla beraber aynı zamanda bizim tavsiye etti¤imiz koruma cihazını birlikte kullanınız. Teknik veri bölümüne bakınız. Kesici aletin keskin a¤zının difllerini somut ve iyi bir keskinlikte olmasını sa¤layınız. Bizim talimatlarımıza uyunuz ve bizim tavsiye etti¤imiz araç-gereçleri kullanınız Yanlıfl bir flekilde e¤elenmifl veya zarar görmüfl bir kesici alet kazalara neden olabilir. Testere bıça¤ı ile ilgili ayarların do¤ru olmasına dikkat edin! Talimatları izleyip, ayar için önerilen aracı kullanın. Çünkü, yanlıfl ayarlanmıfl testere bıça¤ı nedeniyle sıkıflmalar olabilir ve bıçak zarar görebilir. Kesme cihazlarının zarar görüp görmedi¤ini ve çatlama olup olmadı¤ını kontrol ediniz. Zarar görmüfl olan kesme cihazı daima de¤ifltirilecektir. Çim biçme makinelerinin ve çim bıçaklarının e¤elenmesi

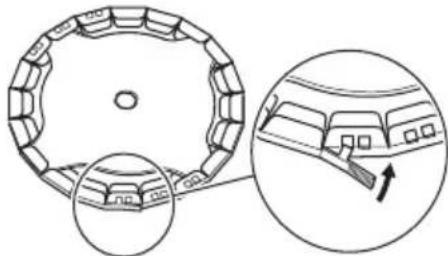

• Kesme cihazlarının somut bir flekilde e¤elenmesi ve paketlenmesi bölümüne bakınız. Kesme cihazı ve bıçaklar tek yönlü düz bir e¤e ile e¤elenecektir.

• Kesici aletlerin keskin a¤ızlarını eflit ölçüde e¤eleyiniz ve bu flekilde dengeyi sa¤layınız. Testere a¤zının e¤elenmesi

• Kesme cihazlarının somut bir flekilde e¤elenmesi ve paketlenmesi bölümüne bakınız. Somut olarak e¤elenmifl bir kesme cihazı ile etkili bir ifllev görülür ve gereksiz aflınmalardan kaçınılmalıdır.

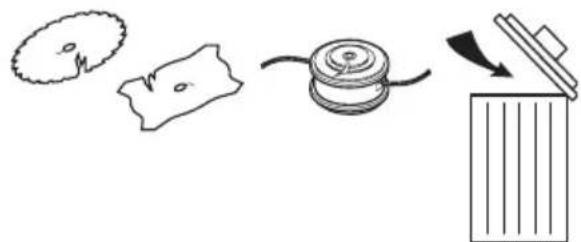

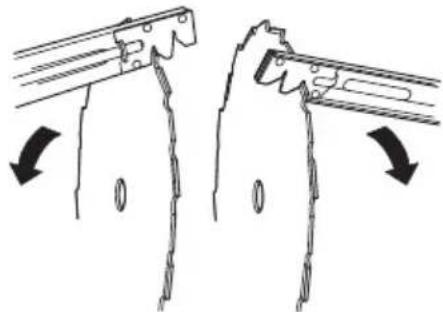

UYARI! E¤ik, kırık veya zarar görmüfl testereleri ıskartaya çıkararak atınız. E¤ik ve kırık bir testereyi asla yeni bir ifllem için kullanmayınız. Yalnızca talimatta yazılı bulunan tipteki orijinal kesicileri kullanınız. S1155295-38_7,B40B,BT EITE.fm Page 788 Friday, September 14, 2018 8:10 AMGENEL GÜVENLIK AÇIKLAMALARI Turkish – 789

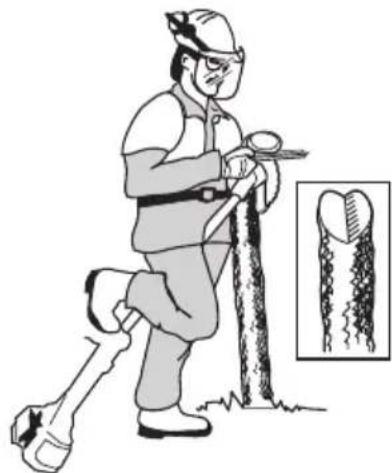

• Kesme cihazının a¤ız kısmını e¤elerken iyi bir yardım alınız. Kesme cihazının a¤ız kısmını e¤elerken yassı ve düz bir e¤e kullanınız.

• E¤eleme açısı 15°. Kesme cihazının a¤ız kısmını e¤elerken 5,5mm'lik yassı ve düz bir e¤e kullanınız. E¤er testerenin diflleri tafllara çarpıp aflınmıflsa o taktirde testerenin difllerinin yassı bir e¤e ile ayarlanması gerekir. Bu durumda difller e¤elenmeden, yuvarlak e¤eleme yapılır. Arka kısım için yapılan e¤elemeler bütün difller için eflit bir flekilde yapılmalıdır. Mesafeyi ayarlayınız. Mesafe 1 mm olmalıdır. Kesme bafllı¤ı

• Yalnızca tavsiye edilen kesme halatlarını ve kesme bafllıklarını kullanınız. Bu araçlar, belli bir motor büyüklü¤üne uygun olması açısından üretici tarafından test edilmifltir. Otomatik bir kesme bafllı¤ının kullanılması özel olarak önem taflımaktadır. Yalnızca tavsiye edilen kesim teçhizatlarını kullanınız Teknik veri bölümüne bakınız.

• Genel olarak küçük makinelerde, küçük kesme bafllıkları istenmektedir. Kesme halatı nedeniyle, motor, halatı, kesme bafllı¤ından dıflarıya fırlatmakta ve aynı zamanda kesilen çime karflı koymak zorunda kalmaktadır.

• Halatın uzunlu¤u da aynı flekilde önem taflımaktadır. Uzun bir halat, aynı çapta olan daha kısa bir halatın gerek duydu¤u motor gücünden daha fazla bir motor gücü gerektirir.

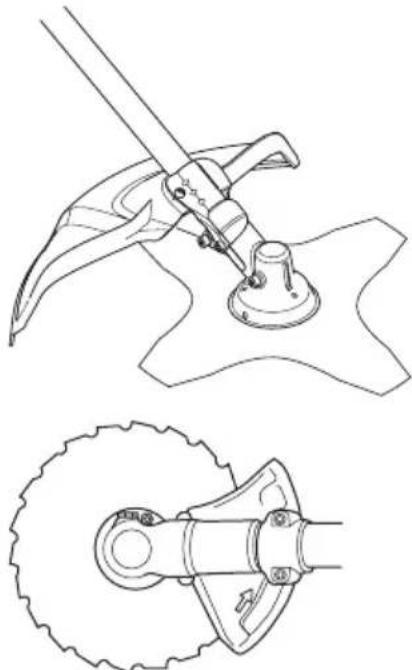

• Bıça¤ın kesme koruma bölümüne bozulmayacak bir flekilde oturmasına dikkat ediniz. Bu, halatların do¤ru bir flekilde kesme ifllemlerinde kullanılır.

• Halatların daha uzun bir süreyle kullanılabilmesini sa¤lamak için birkaç gün suyun içinde tutunuz. Bu flekilde halat daha dayanıklı ve kullanıfllı olacaktır. ÖNEML‹! Kesme halatının, silindiri daima sert ve eflit bir flekilde sarmasına dikkat ediniz, aksi taktirde makineyi tehlikeli bir flekilde yıpratabilecek titreflimler meydana gelebilir. S1155295-38_7,B40B,BT EITE.fm Page 789 Friday, September 14, 2018 8:10 AMMONTAJ 790 – Turkish Dümeni ve gazı monte etme

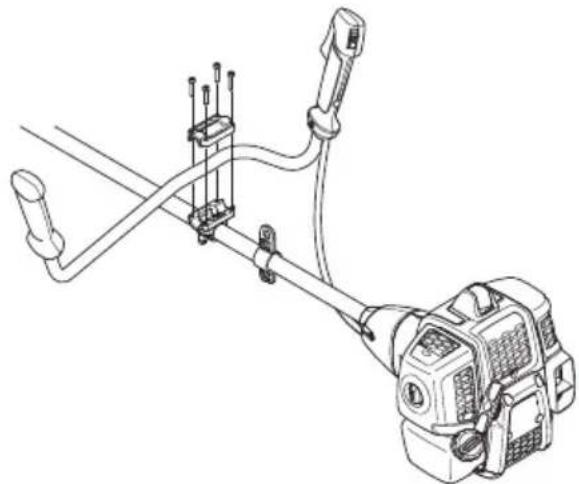

• Dört adet vidayı kullanarak, tutma kolunu flaft üzerindeki tutma kolu kelepçesine takın.• Koruyucu kılıfı flemada gösterildi¤i gibi takın. Keskin alet a¤ızlarının ve bafllıklarının montaj ifllemi Kesici a¤ız koruyucu, çim bıça¤ı ve çim biçme aracının keskin a¤zının korumasının montajı

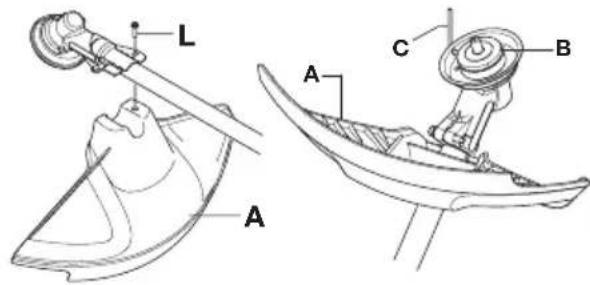

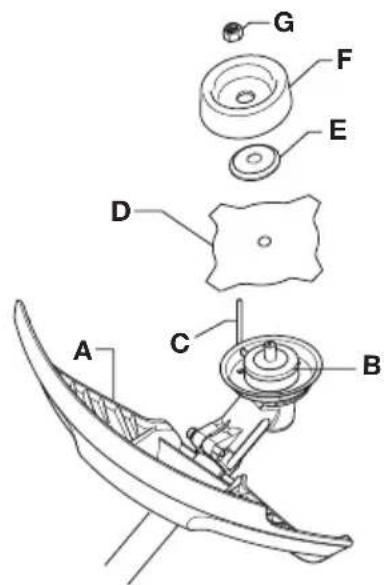

• Kesici a¤zın koruma kısmı/iki amaçlı koruma kısmı (A) bir çengel ile araca sabitlenir ve bir vida ile sa¤lamlafltırılır (L). Daima tavsiye edilen keskin a¤ız korumasını kullanınız. Teknik bilgiler bölümüne bakíníz.• Beraber getirilen (B) cihazını sırt kısma monte ediniz.• Cihazın keskin kısmının sırt kısmını makas (ba¤lantı) yerindeki deli¤e uygun gelinceye kadar döndürünüz.• Kilit çubu¤unu (C) cihazın sırt (dingil) kısmını kilitleyecek flekilde deli¤in içine iterek sokunuz.• Bıça¤ı (D), destek flanflını (E) ve destek manfletini (F) çıkıfl mili üzerine yerlefltirin.• Cıvata somunlarını monte ediniz (G). Cıvata somunları 35-50 Nm (3,5-5 kpm) büyüklü¤ündeki anahtarla sıkılmalıdır. Araç, gereçlerin içinden somun anahtarını kullanınız. Somun anahtarının sapını, kesici bafllı¤a mümkün oldu¤u kadar yakın tutunuz. Anahtar, eksen üzerinde bulunan dönme yönüne do¤ru götürüldü¤ünde cı vata somunu sı kı lmalı dı r (D‹KKAT! sol yönde vidalanmalı dı r). UYARI!Kesme cihazlarının monte ifllemlerinde ayrıca, destek aracının kesme cihazı içinde do¤ru bir flekilde monte edilmesi de önem taflımaktadır. Kesme cihazının yanlıfl monte edilmesi, ciddi bir flekilde, hayati tehlike oluflturacak yaralanmalara neden olabilir. UYARI! Herhangi bir kesme cihazı için, belli bir takım koflullar oluflmamıflsa, o taktirde ilgili cihaz, koruma montajı olmayacak flekilde kullanılabilir. Teknik veri bölümüne bakınız. Yanlıfl veya aktif olmayan koruma montajı, ciddi bir flekilde insanların yaralanmasına neden olabilir.ÖNEML‹! Testere veya çim kesici kullanabilmek için, makinenin do¤ru bir dümen, keskin a¤ız koruyucu ve kayıflla donanmıfl olması gerekmektedir.

S1155295-38_7,B40B,BT EITE.fm Page 790 Friday, September 14, 2018 8:10 AMMONTAJ Turkish – 791 Kesici bafllık korumasının ve kesici bafllı¤ın montajı

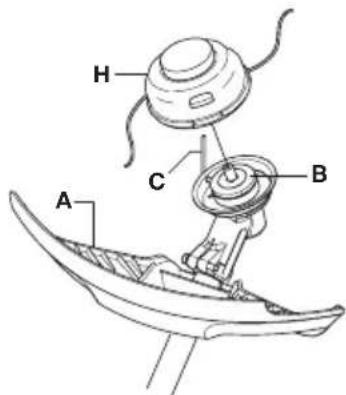

• Kesme bafllı¤ı ile çalıflmaya bafllamak için kesici koruma (A)yı monte ediniz.• Kesici koruma/kombi koruma bir çengel ile araca sabitlenir ve bir vida ile sıkılarak sa¤lamlafltırılır (L)• Beraber getirilen (B) cihazını sırt kısma monte ediniz.• Cihazın keskin kısmının sırt kısmını makas (ba¤lantı) yerindeki deli¤e uygun gelinceye kadar döndürünüz.• Kilit çubu¤unu (C) cihazın sırt (dingil) kısmını kilitleyecek flekilde deli¤in içine iterek sokunuz.• Biçici kafasını/plastik bıçakları (H) saatin tersi yönde sıkın.• Talimata uygun olmayacak flekilde yapılan montaj ifllemleri ters sonuçlanabilir. Kesici a¤ız koruyucusunun ve testere difllisi koruyucusunun montajı

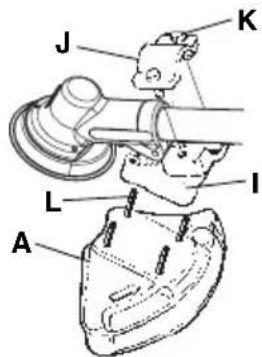

• Saçtan yapılmıfl tepsiyi (H) sökünüz. Adaptörü (I) flekilde görüldü¤ü gibi (J) iki vida ile vidalayarak monte ediniz (K). Keskin a¤ız koruyucusunu (A), flekilde görüldü¤ü gibi 4 vida ile (L) adaptöre monte ediniz.D‹KKAT! Özel kesim cihazları için daima tavsiye edilen korumaları kullanınız. Teknik veri bölümüne bakınız.• Beraber getirilen (B) cihazını sırt kısma monte ediniz.• Cihazın keskin kısmının sırt kısmını makas (ba¤lantı) yerindeki deli¤e uygun gelinceye kadar döndürünüz.• Kilit çubu¤unu (C) cihazın sırt (dingil) kısmını kilitleyecek flekilde deli¤in içine iterek sokunuz.• Kesici Alet a¤zının (D) ve yırtıcı deste¤i (F) dıfl kısımdaki dingillere yerlefltiriniz.• Cıvata somunlarını monte ediniz (G). Cıvata somunları 35-50 Nm (3,5-5 kpm) büyüklü¤ündeki anahtarla sıkılmalıdır. Araç, gereçlerin içinden somun anahtarını kullanınız. Somun anahtarının sapını, kesici bafllı¤a mümkün oldu¤u kadar yakın tutunuz. Anahtar, eksen üzerinde bulunan

S1155295-38_7,B40B,BT EITE.fm Page 791 Friday, September 14, 2018 8:10 AMMONTAJ 792 – Turkish dönme yönüne do¤ru götürüldü¤ünde cı vata somunu sı kı lmalı dı r (D‹KKAT! sol yönde vidalanmalı dı r).

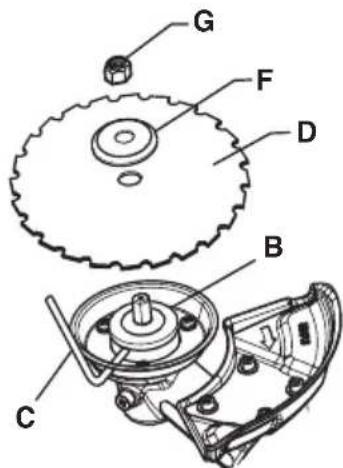

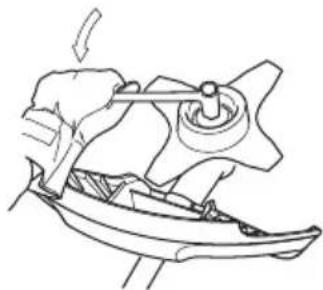

• Testerenin keskin kısmındaki cıvata somunlarının gevfletilmesi ve sıkılması ifllemi sırasında, testere difllerinin zarar görmesi riski vardır. Bu nedenle, bu çalıflma esnasında bir elinizin keskin a¤ız koruyucusunda bulunması gerekir. Bu ifllemi mümkün bir hale getirebilmek için daime yeterli uzunlukta bir sapı bulunan somun anahtarı kullanınız. fiekildeki ok, somun anahtarının hangi bölge içinde cıvata somunlarının sökülüp, takılması iflleminde her biri için ayrı ayrı kullanılabilece¤ini göstermektedir. Nakliye koruyucusunu takma Taflıma kapa¤ını gösterilen flekilde bıça¤ın üzerine takın. Temizlik testeresine kayıfl uyumu Çabuk çözülme Bu durumda kayıfl çabuk çözülebilecektir. Motor güç kaybına u¤radı¤ında veya herhangi bir servis istasyonunda kayıflı makineden de¤ifltirmek gerekti¤inde mutlaka sa¤lam bir kayıfl kullanınız. Eflit dingil a¤ırlı¤ı Makineye çok uygun olarak yerlefltirilen bir kayıfl kesme ifllemini önemli ölçüde kolaylafltırır. Kayıflı en iyi çalıflma randımanı alacak flekilde ayarlayınız. Kayıflı, iyice gererek, her iki dingildeki a¤ırlı¤ın eflit olmasını sa¤layınız. Do¤ru bir yükseklik Dingil kayıfllarını, kesme cihazı araziye paralel olacak flekilde ayarlayınız. Do¤ru bir denge Kesme cihazını, arazinin üstünde dinlenmeye bırakınız. Testerede do¤ru bir denge sa¤layabilmek için asma çengelini aktarınız.

UYARI! Temizlik testeresi ile yapılan çalıflmalarda kayıfl, daima sabitlenerek takılmalıdır. Aksi taktirde testere ile güvenli bir flekilde manevra yapamaz ve kendinizi veya di¤er flahısları yaralayabilirsiniz. Çabuk bozulabilecek, aflınabilecek veya çözülebilecek bir kayıfl, kesinlikle kullanmayınız. S1155295-38_7,B40B,BT EITE.fm Page 792 Friday, September 14, 2018 8:10 AMYAKIT KULLANIMI Turkish – 793 Yakít güvenli¤i Afla¤ídaki durumlarda makineyi asla çalífltírmayíníz:1 E¤er motorun yakıt tankına doldurdu¤unuz yakıttan, yakıt döküntüsü varsa: Dökülen bütün yakıtı siliniz ve kalan benzinin buharlaflmasını bekleyiniz.2 E¤er yakıt döküntüsü size veya elbisenize bulaflırsa, hemen elbisenizi de¤ifltiriniz. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini hemen yıkayınız. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini sabun ve suyla yıkayınız.3 Yakít sízdíríyorsa. Depo kapa¤í ve yakít kablolarínda sízma olup olmadíflíní düzenli olarak denetleyiniz. Taflıma ve saklama

• Makineyi ve yakıtı, kıvılcım ve alev sızıntısı riskinin olmadı¤ı, örn: elektrik makinelerinin, elektrik motorlarının, elektrik konta¤ının/elektrik dü¤mesinin veya ısı da¤ıtım merkezlerinin bulunmadı¤ı ortamlarda muhafaza ediniz ve taflıyınız.• Yakıtın taflınması ve korunmasında yalnızca özel olarak tavsiye edilen ve onaylanmıfl bulunan araçlar kullanılacaktır.• Makinenin uzun süre koruması durumunda, yakıt tankı, mutlaka boflaltılmalıdır. En yakındaki benzin istasyonu ile temasa geçerek elinizdeki benzin fazlasını ne yapmanız gerekti¤ini sorunuz.• Makinenin iyice temizlenmifl olmasına ve onu uzun süreli koruma altına almadan önce tümüyle yetkili servisin denetiminden geçmifl olmasına özen gösteriniz.• Makinenin taflınması veya korunması sırasında, kesme aracının transport koruması mutlaka monte edilmifl olmalıdır.• Nakliye sırasında makineyi emniyete alın.• Makinenin istenmeden çalıflmasını önlemek için uzun süre kullanılmadı¤ında, yakın gözetim altında olmadı¤ında ve servis için bakım yapılırken buji kapa¤ının çıkarılması gerekir. Çalífltírící D‹KKAT! Makine, iki zamanlı bir motorla donatılmıfl olup, her zaman benzin ve iki zamanlı motor ya¤ı karıflımı kullanılarak çalıfltırılmalıdır. Do¤ru karıflımın elde edilebilmesi için karıfltırılacak ya¤ miktarının hassas flekilde ölçülmesi önemlidir. Az miktarda yakıt karıfltırılıyorsa, küçük yanlıfllıklar bile karıflımdaki oranları belirgin flekilde etkileyebilir. Benzin D‹KKAT! Her zaman en az 90 oktanlık (RON) kaliteli benzin/ya¤ karıflımları kullanın. Makinenizde katalitik dönüfltürücü (Teknik veriler bölümüne bakın) mevcutsa her zaman iyi kalitede kurflunsuz benzin/ya¤ karıflımı kullanın. Kurflunlu benzin katalitik dönüfltürücüyü bozar.Bunu çevreye uyumlu benzin olarak adlandırabiliriz so¤uk durumdaki benzinden de yararlanılabilir.Etanol karıflımlı yakıt E10 kullanılabilir (maks %10 etanol karıfltırılabilir). E10'un üzerindeki etanol karıflımlarının kullanılması, motorun zarar görmesine yol açabilecek flekilde yetersiz çalıflmaya neden olabilir.• Önerilen en düflük oktan 90’dır (RON). Motoru 90’dan daha düflük oktanlı yakıtla çalıfltırırsanız, motor tekler. Bu nedenle motor çok fazla ısınır, bu da motorda ciddi zarara yol açabilir.• Sürekli yüksek devirde yapılan çalıflmalarda yüksek sayıda oktan bulunan yakıt kullanılması tavsiye edilir. ‹ki-strok ya¤í
• En iyi sonuç ve performans için hava so¤utmalı, iki zamanlı motorlar için özel olarak üretilen Universal, Universal powered by McCULLOCH iki zamanlı motor ya¤larını kullanın.• Su so¤utmalı harici motorlar için üretilmifl, harici ya¤ (TCW) olarak da anılan iki zamanlı motor ya¤larını asla kullanmayın.• Dört çekiflli motorlar için imal edilmifl olan ya¤larí kesinlikle kullanmayíníz.• Düflük ya¤ kalitesi veya fazla zengin ya¤/yakıt karıflımı katalitik dönüfltürücünün ifllevine zarar verir ve hizmet ömrünü azaltır.• Karífltírma oraníUniversal, Universal powered by McCULLOCH iki zamanlı ya¤ içeren 1:50 (%2).JASO FB/ISO EGB olarak sınıflandırılmıfl hava so¤utmalı, iki zamanlı motorlar için tasarlanmıfl ya¤lar ile 1:33 (%3). UYARI! Yakıtı taflırken çok dikkatli olunuz. Patlama ve yanma riskinin olabilece¤ini düflününüz. UYARI! Yakıt ve yakıt buharı kolay atefl alır ve teneffüs edildi¤inde veya cildinizle temas etti¤inde ciddi yaralanmalara yol açabilir. Bu nedenle yakıt ifllemlerinde azami derecede dikkatli olmalı ve yeterli havalandırma olmasına özen göstermelisiniz.S1155295-38_7,B40B,BT EITE.fm Page 793 Friday, September 14, 2018 8:10 AMYAKIT KULLANIMI 794 – Turkish Karíflím

• Benzin ve ya¤í her zaman, benzin için uygunlu¤u onanmífl, temiz bir kapta karífltíríníz.

• Bir aylík bir ihtiyaçtan daha fazla yakít karífltírmayíníz.

• E¤er makine uzun bir süre kullanílmayacaksa yakít deposu boflaltílíp temizlenmelidir. Yakít ikmali

• Yakıt tankını, doldurucu koruyucusu ile beraber kullanınız.

• E¤er motorun yakıt tankına doldurdu¤unuz yakıttan, yakıt döküntüsü varsa: Dökülen bütün yakıtı siliniz ve kalan benzinin buharlaflmasını bekleyiniz.

• Yakıt deposunun kapa¤ını kurulayınız ve temizleyiniz. Yakıt deposunun çevresindeki kirler çevre kirlili¤ine neden olur.

• Yakıt deposunu tam olarak doldurmadan önce kabı sallayarak tam olarak karıfltı¤ından emin olunuz. Benzin, litre ‹ki-strok ya¤í, litre 2% (1:50) 3% (1:33) 5 0,10 0,15 10 0,20 0,30 15 0,30 0,45 20 0,40 0,60

UYARI! Afla¤ídaki önlemler yangín olasílí¤íní azaltír. Yakıtı alev veya kıvılcım olmayan dıfl mekanlarda karıfltırın ve dökün. Yakítín yakínínda sigara içmeyiniz ve/veya sícak bir cisim bulundurmayíníz. Motor çalíflírken yakít ikmali yapmayíníz. Yakıtı doldurmadan önce motoru durdurun ve motorun so¤umasını bekleyiniz. Yakít doldururken, olasí bir fazla basíncín yavaflça kaybolmasí için depo kapa¤íní yavaflça açíníz. Yakít ikmalinden sonra depo kapa¤íní iyice síkífltírarak kapatíníz. Bafllamadan önce mutlaka makineyi doldurma alanından ve kayna¤ından uzaklafltırın. S1155295-38_7,B40B,BT EITE.fm Page 794 Friday, September 14, 2018 8:10 AMÇALIfiTIRMA VE DURDURMA Turkish – 795 Bafllamadan önce kontrol yapınız.

• Keskin a¤zı kontrol ediniz, a¤ız kısmındaki difllerin diplerinde çatlakların oluflmadı¤ından ve merkezi çukur kısmında yarıkların bulunmadı¤ından emin olunuz. Çatlakların oluflmasında alıfla gelmifl sebeplerin arasında, e¤eleme sırasında keskin a¤ız difllerinin diplerinde bulunan köflelerin kazınması veya kesici aletin kör difllerle kullanılması sayılabilir. Çatlarlar ve yarıkları bulunan kesici teçhizatı kullanmayınız.• Destek teçhizatını kontrol ederek çok fazla çalıflmadan dolayı veya sert ve kuvvetli vidalamalardan ötürü çatlaklar oluflmadı¤ından emin olunuz. Çatlaklar ve yarıkları bulunan kesici teçhizatı kullanmayınız.• Cıvata somunlarının, kilitleme gücünü yitirmedi¤ini kontrol ediniz. Cıvata somunlarının kilitleme momenti en az 1,5 Nm olmalıdır. Cıvata somunlarının vidalama momenti 35-50 Nm olmalıdır.• Keskin a¤ız korumasını kontrol ederek zarar görmemifl olmasına ve çatlakları bulunmamasına özen gösteriniz. Keskin a¤ız korumasında çatlaklar olması veya darbeye maruz kalması durumunda hemen de¤ifltiriniz.• Kesme bafllı¤ı ve kesme bafllı¤ı koruyucusunu kontrol ediniz ve çatlakları bulunmadı¤ından veya zarar görmemifl oldu¤undan emin olunuz. Darbeyi maruz kalmıfl veya çatlamıfl olan kesme bafllı¤ı veya kesme koruyucuyu hemen de¤ifltiriniz.• Korumasız veya aktif koruması bulunmayan makineyi asla kullanmayınız.• Kapaklarda aynı zamanda somut bir flekilde monte edilmifl olacak ve makine çalıflmaya bafllamadan önce hatasız olacaktır. Çalífltírma ve durdurma Çalífltírma Ateflleme: Bafllangıç noktasıyla "stop" iliflkisini kurunuz.Jikle: Jikleyi jikle durumuna getiriniz. UYARI! Makineyi çalıfltırmaya bafllamadan önce, debriyaj ile teçhizat borusunun bir arada monte edilmesi gerekir aksi taktirde debriyaj boflalabilir ve insanların yaralanmasına neden olabilir.Bafllamadan önce mutlaka makineyi doldurma alanından ve kayna¤ından uzaklafltırın. Makineyi sabit bir zemin üzerine yerlefltiriniz. Kesme cihazının içine herhangi bir fleyin kaçmamasına veya girmemesine özen gösteriniz.Yetkili olmayan kifli veya kiflilerin çalıflma alanına girmemesine özen gösteriniz, aksi takdirde bu insanların yaralanmaları riski almıfl olursunuz. Güvenlik mesafesi 15 metreS1155295-38_7,B40B,BT EITE.fm Page 795 Friday, September 14, 2018 8:10 AMÇALIfiTIRMA VE DURDURMA 796 – Turkish Yakıt pompası: Yakıt pompasının kauçuk torbasına, yakıt dolmaya bafllayıncaya kadar defalarca basınız. Kauçuk torbanın tamamen dolmasına gerek yoktur. Makinenin gövdesini topra¤a do¤ru sol elinizle bastırınız (D‹KKAT! Kesinlikle aya¤ınızla basmayınız!) Bafllama kolunu tutunuz, bafllama halatını sa¤ elinizle size bir karflı koyma hissedinceye kadar yavaflça dıflarıya do¤ru çekiniz (bafllama çengelleri içeri do¤ru tutulur) ve daha sonra ani ve sert hareket ediniz. Çalífltírma ipini hiçbir zaman elinize dolamayíníz. Motor çalıflmaya baflladı¤ında jikle ayar kolunu tekrar eski konumuna getiriniz ve motor çalıflıncaya kadar yeniden deneyiniz. Motor çalıflmaya baflladı¤ında tam gaz veriniz bu flekilde bafllama gazı otomatik olarak ba¤lanacaktır. D‹KKAT! Çalífltírma ipini tümüyle díflarí do¤ru çekmeyiniz ve tümüyle díflarí do¤ru çekilmifl durumdayken elinizden bírakmayíníz. Bu durum, makinenin arízalanmasína yol açabilir. D‹KKAT! ‹flaretli alana hiçbir flekilde dokunmayın. Bu alanla temas, yanıklara veya buji kapa¤ı hasarlıysa, elektrik çarpmasına neden olabilir. Her zaman oldu¤u gibi eldiven kullanın. Buji kapa¤ı hasarlı makineyi kullanmayın. Stop Ateflleme kesilince motor durur. D‹KKAT! Ateflleme kesilince motor durur.

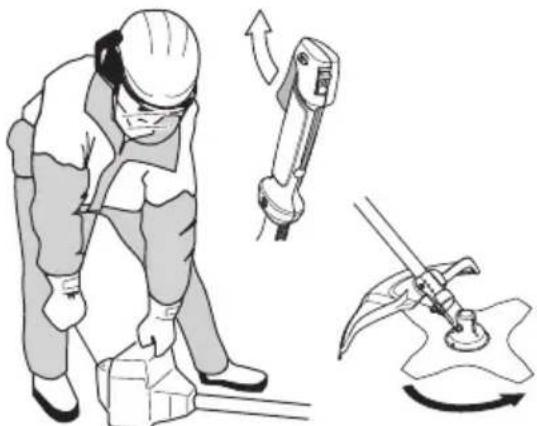

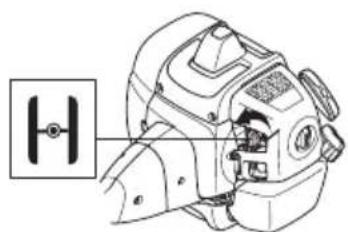

UYARI! Motor jikle ayar kolu veya gaz bafllangıç kolu ile çalıflmaya baflladı¤ında kesme cihazı hemen dönmeye bafllar. S1155295-38_7,B40B,BT EITE.fm Page 796 Friday, September 14, 2018 8:10 AMÇALIfiMA TEKN‹KLER‹ Turkish – 797 Genel çalíflma açíklamalarí Temel güvenlik kurallarí 1 Çevrenize dikkat ediniz:

• ‹nsan, hayvan ya da baflka birfleyin, makine üzerindeki denetiminizi engelleyemeyece¤inden emin olunuz.

• ‹nsanların, hayvanların veya di¤erlerinin yola bırakılan kesici cihazlarla temasının önlenebilmesi için, daima dikkatli olunuz.

• D‹KKAT! Herhangi bir kaza durumunda, yardım olmadan asla bir daha makineyi çalıfltırmayınız. 2 Çalıflma alanını kontrol edin. Tafl, cam kırıkları, çivi, tel, ip, vs. gibi etrafa sıçrayabilecek veya kesme donanımına takılabilecek tüm maddeleri temizleyin. 3 Kötü hava koflullarínda çalíflmaktan kaçíníníz. Örne¤in yo¤un sis, kaygan zemin, a¤acín düflme yönünü etkileyecek hava koflullarí v.b. Kötü havada çalíflmak yorucudur ve kaygan zemin, a¤acín düflme yönü v.b. gibi konularda, tehlikeli koflullara neden olabilir. 4 Hareket edebilme ve ayakta durabilme olana¤ínízín olmasína özen gösteriniz. Olasí engellere (kök, tafl, dal, çukur v.b.) dikkat ediniz. Kapalí bir arazide çalíflírken çok dikkatli olunuz. 5 Gerilmifl durumdaki bir a¤acı keserken çok dikkatli olun. Gerilmifl a¤aç kesilmeden önce veya kesildikten sonra hızla normal konuma geri dönebilir. Yanlıfl yerde durursanız veya yanlıfl yeri keserseniz, a¤aç size veya makineye çarpıp kontrolünüzü kaybetmenize neden olabilir. Her iki durum da ciddi yaralanmalara neden olabilir. 6 Dengenizi iyi sa¤layın ve yere sa¤lam basın. Aflırı uzak noktalara ulaflmayın. Her zaman sa¤lam bir dayanak noktası ve dengeyi koruyun. 7 Makineyi taflıma askısındaki askı halkasına takın. Makineyi her zaman iki elinizle tutun. Makineyi vücudunuzun sa¤ tarafında tutun. Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzak tutun. Vücudunuzun tüm bölümlerini döner kesici parçalardan uzak tutun. 8 Kesme donanımını bel hizasının altında tutun. 9 Makinenin yanından ayrılma veya makinenin taflınması durumunda motor mutlaka durdurulmalıdır. Sık sık taflınması durumunda, veya uzun seyahatlerde makinede daima transport koruma kullanılmalıdır. 10 Makinenin motorunu, kullanmadı¤ınız zaman ve yanında bulunmadı¤ınız zaman çalıflır vaziyette bırakmayınız. ABC arazi testeresi

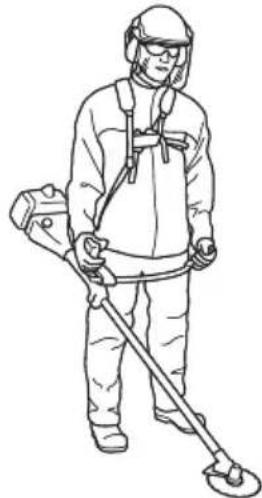

• Daima do¤ru teçhizatı kullanınız.

• Daima uygun olan teçhizatı kullanınız.

• Güvenlik flartnamesindeki kurallara daima uyunuz.

• Çalıflmayı iyi bir flekilde planlayıp organize ediniz.

• Kesiciyi çalıfltırırken daima tam devirle çalıfltırınız.

• Daima iyi durumda olan, kesici a¤zı e¤elenmifl olan kesicileri kullanınız.

• Tafl kesme iflleminden kaçınınız.

• Devrilme yönünü kontrol edin (rüzgardan yararlanın). ÖNEML‹! Bu bölüm, temizlik testeresi ve kesicilerle çalıflmayla ilgili temel güvenlik kurallarını ele almaktadır. Cihazın kullanılması esnasında, emin olmadı¤ınız herhangi bir durumla karflılaflırsanız bir bilirkifliye danıflınız. Bu durumda satıcıyla veya servisinizle temasa geçiniz. Yeterli derecede kaliteli olmayan ve çok zor ustalık gerektiren ürünleri kullanmaktan kaçınınız. Makineleri kullanmaya bafllamadan önce, orman testeresi, çim biçme makinesi ve çim kesicileri arasındaki farkı anlamınız gerekir. S1155295-38_7,B40B,BT EITE.fm Page 797 Friday, September 14, 2018 8:10 AMÇALIfiMA TEKN‹KLER‹ 798 – Turkish Çalıflma yöntemleri

• Kesme ifllemine bafllamadan önce, kesim bölgesini kontrol ederek, arazinin ne durumda oldu¤u, dayanma gücü olup olmadı¤ı, tafllık veya çukurlu olup olmadı¤ı tespit edilmelidir.

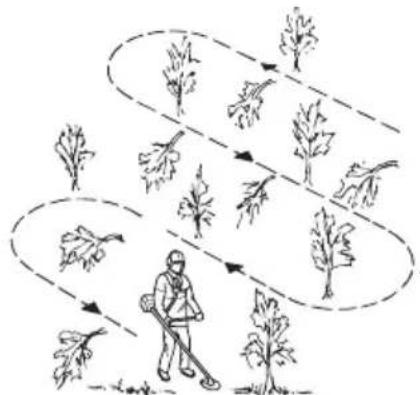

• Sahanın neresi kolaysa oradan bafllayın ve çalıflmak için kendinize açık bir alan yaratın.

• Her geçiflte 4-5 metre geniflli¤inde bir alanı temizleyerek saha boyunca sistemli olarak ileri geri çalıflın. Bu, makinanın her iki yöne de tam olarak eriflmesini sa¤lar ve kullanıcıya kullanıfllı ve birbiriyle kesiflmeyen bir çalıflma alanı sa¤lar.

• Yaklaflık 75 metre uzunlu¤unda bir fleridi temizleyin. ‹lerledikçe yakıt tenekesini de hareket ettirin.

• Kesim ifllemi arazide sona erdi¤inde aracı belli bir açıyla yaslayarak kesmeye devam ediniz. Cihazla çapraz yönde kesim yapmak, cihaza yaslanarak yukarı-afla¤ı do¤ru yapılan kesimden çok daha kolaydır.

• Güzargahı yerdeki hendek ve di¤er engellerden kaçınacak biçimde planlayın. Ayrıca kesilen gövdelerin sahanın temizlenmifl kısmına düflmesini sa¤layacak biçimde rüzgar

UYARI! Ciddi yaralanmalara yol açabilece¤inden motor çalıflırken veya kesici kısım dönerken makineyi kullanan kifli veya baflka herhangi biri kesilmifl parçaları almaya çalıflmamalıdır. Bıçak flaftının etrafına sarılmıfl malzemeleri çıkarmadan önce motoru ve kesme düzene¤ini durdurun, aksi halde çok tehlikelidir. Makinenin belli bir süreyle kullanılmasından sonra, dingil açısı ısınabilir. Buna dokunuldu¤unda yanma sonucunda oluflabilecek yaralanma riski meydana gelebilir.

UYARI! Fırlayan, sıçrayan parçalara dikkat edin. Her zaman onanmıfl koruyucu gözlükler takın. Kesme donanımı koruyucusunun üstünden sarkmayın. Tafl, kıymık, vs. gözlere gelerek körlü¤e veya önemli yaralanmalara neden olabilir. Yetkili olmayan kiflileri kesim alanının dıflında tutunuz. Çocukları, hayvanları, kesimi izleyen izleyicileri ve kesime yardımcı olan kiflileri, kesim esnasında güvenlik bölgesinin 15 metre uza¤ında tutunuz. Herhangi bir kifli makineye yaklafltı¤ında, hemen makineyi durdurunuz. Güvenlik bölgesinin içinde kesim yaparken, arkanıza bakmadan ve herhangi birisinin olup olmadı¤ını kontrol etmeden sa¤a-sola dönmeyiniz.

UYARI! Bazen dallar veya çimler, koruyucu bölme ile kesme cihazı arasında kalabilir. Makinenin temizli¤i yapılırken daima motoru durdurunuz.

UYARI! Testere bıça¤ı veya çim bıça¤ı takılı makineler, bıçak sabit bir nesneye temas etti¤inde fliddetle yan tarafa savrulabilir. Buna bıçak savrulması denir. Bıçak savrulması, makinenin ve/veya kullanıcının herhangi bir yöne sürüklenmesine ve makinenin kontrolünün kaybedilmesine neden olabilir. Makine bir çıkıntıya takılırsa, duraklarsa veya önünde bir engel varsa, bıçak savrulması uyarısız gerçekleflebilir. Kesilen malzemenin zor görüldü¤ü alanlarda, bıçak savrulmasının gerçekleflme olasılı¤ı daha fazladır. Kesim bölgesinde saat 12 ile 3 arasında testere ile kesim yapmaktan kaçınınız. Kesme cihazının dönme (devir) hızından dolayı, çalıflma bölgesine kalın kökler sıçrayabilir. S1155295-38_7,B40B,BT EITE.fm Page 798 Friday, September 14, 2018 8:10 AMÇALIfiMA TEKN‹KLER‹ Turkish – 799 koflullarından faydalanmak için fleridin yönünü belirlemeniz gereklidir. Testere kullanarak orman temizli¤i

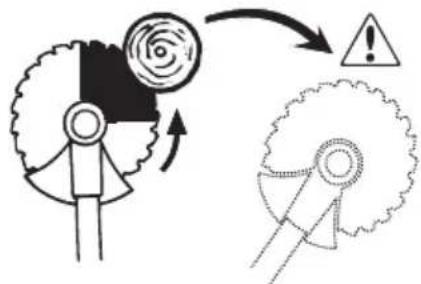

• Gövde boyu büyüdükçe geri tepme riski artar. Bundan dolayı keserken bıça¤ın saat 12 ile saat 3 arasında kalan bölümünü kullanmaktan kaçınmalısınız.

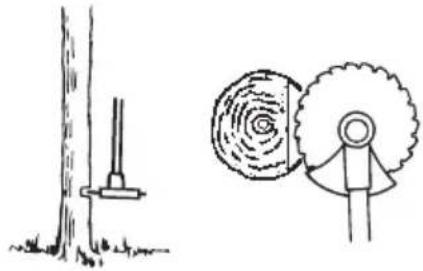

• Sol tarafa do¤ru devrilmesi için a¤acının dibinin sa¤a do¤ru itilmesi gerekir. Bıça¤ı e¤ik tutup sıkıca bastırarak çapraz yönde sa¤ afla¤ıya do¤ru getirin. Aynı zamanda bıçak muhafazasını kullanarak gövdeyi itin. Bıça¤ın saat 3 ile saat 5 arasında kalan bölümüyle kesin. Bıça¤ı ilerletmeden önce tam gaz verin.

• Sa¤ tarafa devrilmesi için a¤acının dibinin sola do¤ru itilmesi gerekir. Bıça¤ı e¤ik tutarak ça¤raz yönde sa¤a getirin. Bıça¤ın dönme yönünün a¤acın dibini sola do¤ru itmesi için bıça¤ın saat 3 ile saat 5 arasında kalan bölümüyle kesin.

• A¤acı ileri do¤ru devirmek için a¤acın dibinin geriye do¤ru çekilmesi gerekir. Bıça¤ı sıkı tutarak ani bir hareketle geriye do¤ru çekin.

• Büyük gövdeler her iki taraftan da kesilmelidir. Önce gövdenin hangi yöne devrilece¤ini belirleyin. ‹lk önce devrilece¤i tarafı kesin. Daha sonra gövdenin di¤er yanını kesin Keserken uygulayaca¤ınız basınç seviyesini gövdenin büyüklü¤ü ile a¤acın sertli¤ine uyacak biçimde ayarlayın. Ufak gövdelerde daha çok basınç uygulamak gerekirken, büyük gövdelerde daha azı yeterlidir.

• Gövdeler birbirlerine çok yakınsa yürüme hızınızı ona göre ayarlayın.

• Bıçak gövdede sıkıflırsa, asla makineyi bükerek çıkartmayın. Bu flekilde çıkartırsanız bıçak, debriyaj, mil veya dümen hasar görebilir. Kulpları bırakın, her iki elinizle mili kavrayın ve yavaflça çekerek makineyi kurtarın. S1155295-38_7,B40B,BT EITE.fm Page 799 Friday, September 14, 2018 8:10 AMÇALIfiMA TEKN‹KLER‹ 800 – Turkish Testerenin keskin a¤zıyla yapılan çalı temizli¤i

• ‹nce gövdeler ve çırpılar afla¤ı hareket eder. Biçme hareketiye, yanlara do¤ru sallayarak çalıflın.

• Tek bir testere hareketiyle birkaç gövdeyi kesmeye çalıflın.

• Grup halinde sert gövde bulunan yerlerde önce grubun en dıfl tarafındaki gövdeleri temizleyin. Sıkıflmaları önlemek için grubun dıfl tarafındaki gövdeleri, üst taraflarından kesin. Daha sonra gövdeleri gerekli yükseklikten kesin. Sonra, bıçakla grubun ortasına eriflerek kesmeye çalıflın. Eriflmekte hala zorlanıyorsanız, gövdeleri yukarıdan kesip devrilmelerini sa¤layın. Bu, sıkıflma riskini azaltır. Çim biçme makineleri ve çim biçme

• Çim biçme makineleri, odun kesme iflleminde kullanılmamalıdır.

• Uzun ve sert çimlerin her türlüsünde mutlaka çim biçme makinesi kullanılmalıdır.

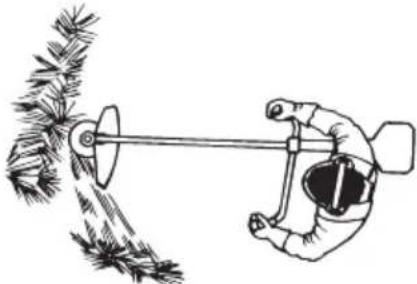

• Çimler saat sarkacı gibi yanlara do¤ru yayılan hareketlerle biçilir, bu ifllem sa¤dan sola temizlik hareketi ve soldan sa¤a geriye dönüfllü hareketlerle sa¤lanır. Biçme makinesini kullanırken, kesici kısmın sol kısmında (saatin 8 ve 12 arasında) çalıflmasına dikkat ediniz.

• E¤er kesici, çim biçme ifllemi sırasında sol kısma meyilli olarak çalıflırsa, çimleri fliddetli bir fleklide belli bir yere toplar, bu ifllem örnn: tırmık ile çimlerin toplanmasını daha kolay bir hale getirir.

• Ritmik olarak yapılan çim biçme iflleminden sonra. Ayakta dik ve sabit bir flekilde durunuz. ‹leriye ve geriye do¤ru giderek tekrar hareketsiz bir flekilde durunuz.

• Destek fincanların çıkarınız ve arazinin üstüne bırakınız. Bu ifllem çim biçme makinesini arazinin çeflitli etkilerinden korur.

• Afla¤ıda belirtilen kurallar uyarak, cihazın çınlamaya benzer ses çıkarma riskini azaltınız: 1Daima ful yakıtla çalıflınız. 2Geriye dönüfl hareketlerinde, yivli araçlardan uzak durmaya özen gösteriniz.

• Motoru durdurunuz, kayıflları çıkarınız ve cihazın yivli kısımlarını toplamadan önce makineyi topra¤ın üstüne yerlefltiriniz. Kesme bafllı¤ı ile çim biçme Kesme

• Kesme bafllı¤ını çimlerden uzaklafltırınız ve belli bir açıyla yaslanmıfl durumda tutunuz. Halatın son kısmı ifllemi yerine getirmektedir. Halatın kendi temposunda çalıflmasını sa¤layınız. Halatın içine herhangi bir maddeyi sokmayınız.

• Halat, çimleri ve çim olmayan di¤er maddeleri duvarlara, çitlere, a¤açlara ve çiçeklere do¤ru fırlatır, aynı zamanda ince a¤aç kabuklarına, çalılara ve çitlerdeki direklere zarar verebilir.

• Halat uzunlu¤unu 10-12 cm civarında kısaltarak ve motor devrini düflürerek ot ve bitki budarken meydana gelebilecek yaralanma riskini azaltınız. Kazıyarak temizleme

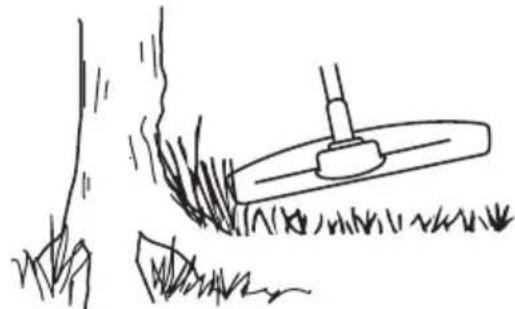

• Kazıma tekni¤i ile yapılan temizlik, arzu edilmeyen bütün bitkileri temizler. Kesici bafllı¤ı topra¤ın üstüne koyunuz ve yaslayınız. Halatın son kısmını ile, a¤acın çevresindeki çubuk ve benzeri fleyleri kesip biçiniz. D‹KKAT! Bu teknik, halattaki aflınmayı arttırır.

• Halat çabuk aflındı¤ından, tafl, tu¤la, beton, metal direk ve benzeri çalıflmalarda, çubuk ve tahtalarla temaslarda malzemeyle donatmak gerekir. S1155295-38_7,B40B,BT EITE.fm Page 800 Friday, September 14, 2018 8:10 AMÇALIfiMA TEKN‹KLER‹ Turkish – 801

• Kesme ve kazıma ifllemlerinde (80%), motora tam gaz vermeden çalıflma yapınız. Bu flekilde halat daha uzun bir süreyle aflınmadan kullanılabilecek ve kesme bafllı¤ı da daha az yıpranacaktır. Kesme

• Tırafl etme ifllemi, alıfla gelmifl bir çim biçme makinesinin zorlukla yapabilece¤i kesme ifllemleri ve yerleri için ideal bir uygulamadır. Kesme ifllemi sırasında halatı topra¤a paralel gelecek flekilde tutunuz. Kesici bafllı¤ı afla¤ıya do¤ru bastırmaktan kaçınınız, çünkü bu flekilde çimlere ve araç-gerece zarar verebilirsiniz.

• Normal bir kesim sırasında, kesme bafllı¤ının sürekli toprakla iliflkili olmasını engelleyiniz. Bu tür uygulamalar, kesme bafllı¤ının aflınmasına ve bozulmasına neden olabilir. Süpürme

• Döner halatın hafif rüzgar etkisi, çabuk ve tek yönlü basit temizlik için kullanılabilir. Halatı, temizlik yapılacak yüzeyin ve araçların üstüne paralel gelecek flekilde tutunuz ve ileri geri hareket ettiriniz.

• ‹yi bir sonuç elde edebilmek için motoru tam gaz olarak çalıfltırınız. S1155295-38_7,B40B,BT EITE.fm Page 801 Friday, September 14, 2018 8:10 AMBAKIM 802 – Turkish Karbüratör Rölanti devrini ayarlama (T) Hava filtresinin temiz olup olmadı¤ını kontrol edin. Rölanti devri do¤ru oldu¤unda kesicinin dönmemesi gerekir. Ayar yapılması gerekti¤inde, motor çalıflırken, T vidasını kesici dönmeye bafllayana kadar saat yönünde sıkıfltırın. Vidayı, kesici durana kadar saatin tersi yönünde açın. Motor her türlü konumda düzgün çalıflıp kesicinin dönmeye bafllamasını sa¤layacak devir hızına yeterli bir aralık oldu¤unda do¤ru rölanti devri sa¤lanmıfl olur. Boflta çalıflma hızını kaydedin: Teknik bilgiler bölümüne bakíníz. Susturucu D‹KKAT! Belli bir takım eksozlar katalizatör sistemiyle donatılmıfltır. Makinenizin katalizatör sistemiyle donatılmıfl olup olmadı¤ı konusunda bilgi almak için Teknik veri bölümüne bakınız. Susturucu, gürültü düzeyini azaltmak ve gaz artíklaríní kullanícídan uzak tutmak üzere yapílmífltír. Gaz artíklarí yüksek ísíya sahiptir ve egzosun kuru ya da yanabilir bir materyale çevrilmesi durumunda, yangín tehlikesine neden olabilecek kívílcímlar taflír. Kimi susturucular, özel bir kívílcím tutucu a¤ ile donatílmífllardír. E¤er makineniz böylesi bir donaníma sahipse, sözkonusu a¤ haftada bir kez temizlenmelidir. Bu ifllem, en iyi biçimde, çelik telli bir fírçayla yapílabilir. Katalizatör sistemi bulunmayan eksozlu makinelerde flebeke a¤ının temizlenmesi ve olası olarak haftada bir kez de¤ifltirilmesi gerekir. Katalizatör sistemi bulunan eksozlu makinelerde flebeke a¤ının temizlenmesi ve olası olarak ayda bir kez de¤ifltirilmesi gerekir. Olasılıklar flebeke a¤ında bozulmalar meydana geldi¤inde hemen de¤ifltirilmelidir. E¤er flebeke a¤ı çok sık bozuluyorsa, bu, katalizör sisteminin fonksiyonunun çok afla¤ıya düflmüfl olmasına iflarettir. Bu durumla ilgili kontrol için satıcınızla görüflünüz. fiebeke a¤ının yerlefltirilmesinden sonra makinede yüksek ısı meydana geliyorsa bu durum silindire zarar verebilir. D‹KKAT! Makineyi, kötü bir durumda bulunan bir eksozla asla beraber kullanmayınız.

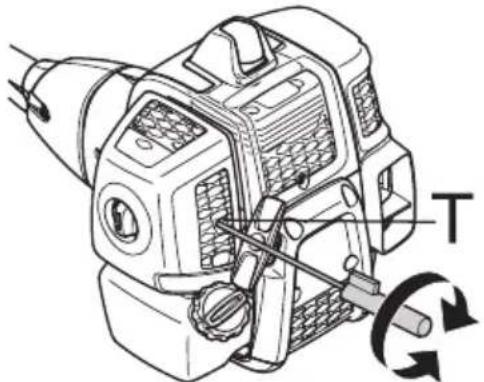

UYARI! Kesme cihazınızın çalıflmamasından dolayı bofl devir ayarı yapılamıyorsa satıcınızla/servisinizle iliflki kurunuz. Somut bir kurma veya onarım olmadı¤ı sürece makinenizi kesinlikle kullanmayınız.

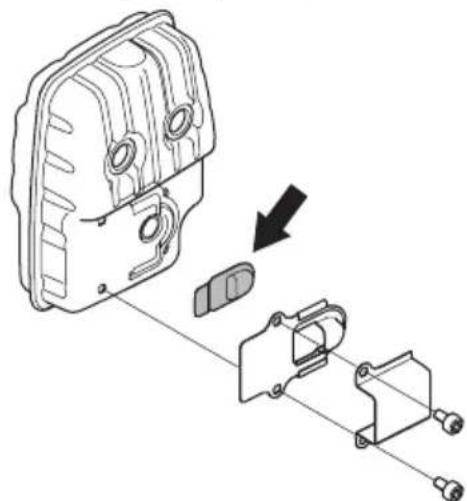

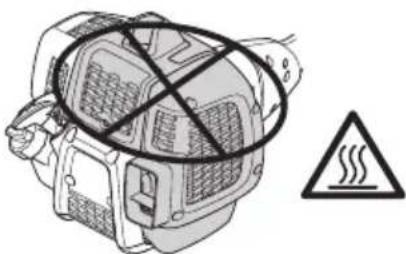

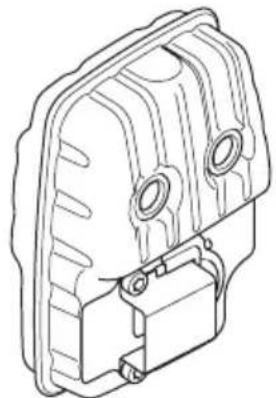

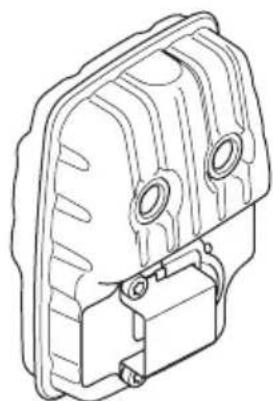

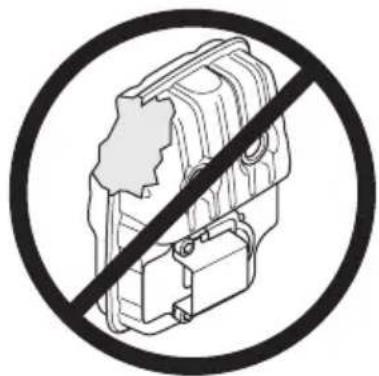

UYARI! Katalizatör susturucusu çok ısınır, bu nedenle makinenin kullanımı sona erdikten sonra sıcaklı¤ı hemen kaybolmaz. Susturucunun ısınması, makine boflta çalıflıyorken de devam eder. Susuturcuya dokunmak, deride yaralanmalara neden olabilir. Yanma tehlikesine karflı dikkatli olunuz. S1155295-38_7,B40B,BT EITE.fm Page 802 Friday, September 14, 2018 8:10 AMBAKIM Turkish – 803 So¤utucu sistem Elden geldi¤ince alçak bir çekifl ísísí tutturabilmek için makine bir so¤utucu sistem ile donatílmífltír.So¤utucu sistem, afla¤ídaki parçalardan meydana gelmektedir:1 Silindirdeki so¤utucu borular.2 Hava girifli.So¤utucu sistemi, haftada bir kez; daha ola¤anüstü koflullarda ise daha sík olmak üzere fírçayla temizleyiniz. Kirli ya da temizlenmeden yerine konulmufl bir so¤utucu sistem, bíçkínín aflírí ísínmasína ve silindir ile kömürün arízalanmasína yol açar. Hava filtresi Afla¤ídakilerden kaçínmak için hava filtresi toz ve kirden aríndírílmalí ve düzenli olarak temizlenmelidir:• Karbüratör arízalarí• Çalífltírma sorunlarí• Motor gücünün azalmasí• Motor parçalarínda gereksiz aflínmasí• Anormal ölçüde fazla yakít tüketimi.Her 25 saatlik çalıflmadan sonra filtreyi temizleyiniz veya bu ifllemi tozlu çalıflma koflullarına göre daha sık uygulayınız. Hava filtresinin temizlenmesi Hava filtresi kapa¤ını söküp filtreyi çıkartın. Basınçlı hava ile temizleyin.Uzun süre kullanílmífl bir hava filtresinin büsbütün temizlenmesi olanaksízdír. Bundan ötürü filtre, düzenli aralíklarda yenisiyle de¤ifltirilmelidir. Bozuk bir hava filtresi kesinlikle de¤ifltirilmek zorundadír. Yakıt filtresi 1 Yakıt filtresiMotora giden yakıt azalırsa, yakıt kapa¤ında ve yakıt filtresinde tıkanma olup olmadı¤ını kontrol edin. Debriyajlar Debriyajlar fabrika çıkıfllı olarak, güvenli bir miktardaki ya¤la ya¤lanmıfllardır. Makine kullanmaya bafllamadan önce kontrol edilerek debriyajlar 3/4 kısmının ya¤la dolu oldu¤u görülmelidir. Debriyajlar ya¤ı için özel HUSQVARNA ya¤ını kullanınız.Debriyaj ya¤ı, normal olarak olası bir tamir durumu sözkonusu olmadıkça de¤ifltirilmemelidir.

• Yanlífl ayarlanmífl bir karbüratör.

• Yakıttaki hatalı bir ya¤ (az veya çok) karıflımı motora zarar verir.

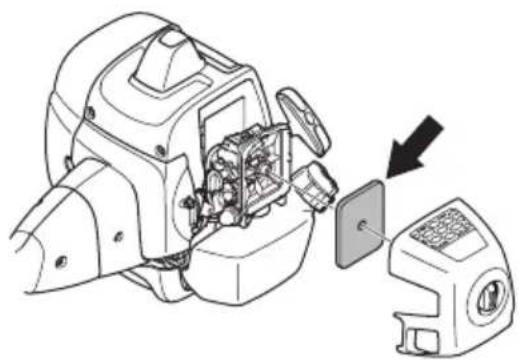

• Kirli bir hava filtresi. Bu faktörler bujinin elektrotlarínda artíklara yol açar ve çekifl bozukluklarí ile çalífltírma zorluklarína neden olabilir. Bıçkının etkinli¤i düflükse, çalıfltırmada zorlanıyorsa ya da motor boflta çalıflırken tekliyorsa: baflka önlemlere bavurmadan, öncelikle bujiyi denetleyiniz. Buji kirliyse, temizleyiniz ve elektrot aralı¤ının 0,9-1,0 mm oldu¤unu denetleyiniz. Buji bir ay kadar çalıfltıktan sonra veya gerekirse daha önce de¤ifltirilmelidir. D‹KKAT! Her zaman önerilen buji tipini kullaníníz! Yanlífl buji, kömür/silindir tahribine neden olur. Bujiye süpresör takılı oldu¤undan emin olun. 0,9 - 1,0 mm S1155295-38_7,B40B,BT EITE.fm Page 804 Friday, September 14, 2018 8:10 AMTurkish – 805 BAKIM Bakım fleması Afla¤ıda makinede yapılması gereken bakım ifllemlerinin listesi vardır. Konuların ço¤u Bakım bölümünde anlatılmıfltır. Kullanıcının, Kullanım Kılavuzu’nun yalnız bu bölümünde belirtilen bakım ve servisi yapması gerekir. Daha kapsamlı ifllerin yetkili bir servis tarafından yapılması zorunludur. Bakím Günlük bakím Haftalík bakím Aylík bakím Makinenin dıfl kısmını temizleyin. X Kayıflların zarar görmemifl oldu¤undan emin olunuz. X Gaz tetikleme kilidi ve gaz fonksiyonunun güvenlik açısından do¤ru flekilde iflledi¤inden emin olun.

Makinenin tutama¤ının ve dümeninin tam ve düzenli oturdu¤undan emin olunuz.

Makinenin durdurma dü¤mesinin çalıflıp çalıflmadı¤ını kontrol ediniz. X Kesme cihazının boflta devir yapıp yapmadı¤ını kontrol ediniz. X Hava filtresini temizleyiniz. Gerekti¤inde de¤ifltiriniz. X Koruma bölümünün zarar görmemifl oldu¤undan ve çatlamıfl veya delinmemifl oldu¤undan emin olunuz. Koruma bölümünde çatlamalar ve yarıklar meydana gelmiflse hemen de¤ifltiriniz.

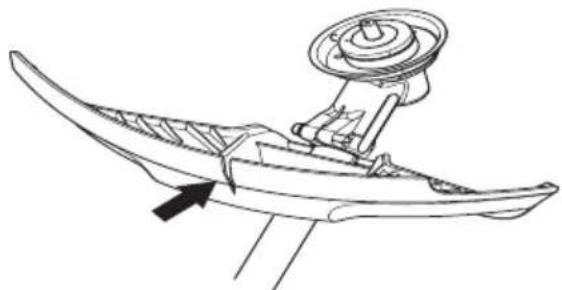

Kesme cihazının keskin a¤zını kontrol ediniz, merkezi yerde bulundu¤undan yeterli keskinlikte bulundu¤undan ve çatlama veya yarıklar bulunmadı¤ından emin olunuz. Tüm olarak merkezi bir biçimde monte edilmemifl bir kesme aleti titreflimlere ve makinenin bozulmasına yol açabilir.

Kesme bafllı¤ının zarar görmemifl olmasından ve çatlak veya yarık bulunmadı¤ından emin olunuz. E¤er gerekiyorsa kesme bafllı¤ını de¤ifltiriniz.

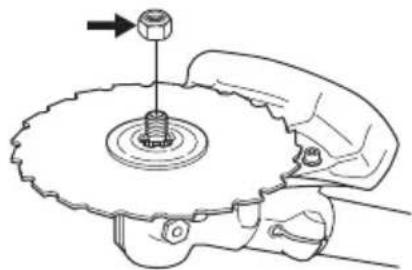

Kesme donanımının kilit somununun do¤ru flekilde sıkıldı¤ından emin olun.

Kesme aracının taflıyıcı korumasının tam ve düzenli bir flekilde yerlefltirilebildi¤ini görünüz.

Vidalarín ve somunlarín síkíflma durumlaríní denetleyiniz. X Motordan, depodan veya yakıt hatlarından yakıt sızıntısı olup olmadı¤ını kontrol edin.

Motor çalıfltırma cihazı (halatıyla beraber) kontrol ediniz. X Bujileri dı fl kı sı mdaki temizli¤ini yapı nı z. Bujileri sökerek elektrik mesafesini kontrol ediniz. Mesafeyi 0,9-1,0 mm ye ayarlayı nı z veya bujileri de¤ifltiriniz. Bunun için bujiler kı smı na bakı nı z radyo arı zası .

Karbüratörü dıfl kısımda temizleyiniz ve kirlerini boflaltınız. X Dingil açısının 3/4 oranda ya¤la dolu oldu¤unu kontrol ediniz. E¤er gerekiyorsa özel ya¤la doldurunuz.

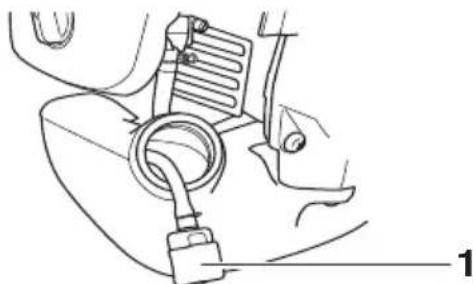

Yakıt filtresinde kirlenme olup olmadı¤ını ve yakıt hortumunda çatlak veya baflka kusurlar olup olmadı¤ını kontrol edin. Gerekirse de¤ifltirin.

Tüm kablolarí ve ba¤lantílarí denetleyiniz. X Bujileri de¤ifltiriniz. Bunun için bujiler kısmına bakınız radyo arızası. X S1155295-38_7,B40B,BT EITE.fm Page 805 Friday, September 14, 2018 8:10 AM806 – Turkish

Teknik bilgiler Dipnot 1: Çevreye verilen gürültü emisyonu AB direktifi 2000/14/EC uyarínca ses gücü (L

) olarak ölçülmüfltür. Makine için bildirilen ses gücü düzeyi, en yüksek düzeyi veren orijinal kesme ataflmanıyla ölçülmüfltür. Garanti edilen ve ölçülen ses gücü arasındaki fark, garantili ses gücünün, 2000/14/AT Sayılı Direktif do¤rultusunda, ölçüm sonucundaki da¤ılımı ve aynı modelden farklı makineler arasındaki de¤iflimleri de içermesidir. Not 2: Makinenin denk gürültü basınç düzeyi için bildirilen verilerdeki tipik istatistik da¤ılım (standart sapma) 1 dB (A) fleklindedir. Not 3: Denk vibrasyon düzeyi için bildirilen verilerin tipik istatistik da¤ılımı (standart sapması) 1 m/sn

fleklindedir. Teknik bilgiler B40 B ELITE B40 BT ELITE Motor Silindir hacmi, cm

40,1 40,1 Silindir çapí, inç/mm 40,5 40,5 Hortum uzunlu¤u, inç/mm 31,1 31,1 Boflta çalíflma deviri, rpm 3000 3000 Önerilen en yüksek devir, rpm 12000 12000 Hareketli dingillerin r/dakika dönme sayısı 8220 8220 ISO 8893 uyarınca azami motor çıkıflı, kW/dev/dak 1,5/9000 1,5/9000 Ateflleme sistemi Buji NGK CMR7H-10 NGK CMR7H-10 Elektrot aralí¤í, inç/mm 0,9-1,0 0,9-1,0 Yakít ya¤lama sistemi Benzin deposu hacmi, litre 1,0 1,0 A¤írlík A¤ırlık, yakıtsız, kesme cihazı ve koruma, kg 7,3 7,4 Gürültü emisyonlarí (1 nolu dipnota bakíníz) Ses gücü düzeyi, ölçülmüfl dB(A) 112 112 Ses gücü düzeyi, garantili L

dB(A) 118 118 Ses düzeyi (2 nolu dipnota bakíníz) Kullanıcının kula¤ına gelen ses basıncının karflılı¤ ölçülmüfl ve EN ISO 11806 ve ISO 22868, dB(A) olarak uygunlu¤u tespit edilmifltir. Budayıcı bafllı¤ıyla (orijinal) donatılmıfl 100 100 Çim bıça¤ıyla (orijinal) donatılmıfl, 255-3 99 99 Çim bıça¤ıyla (orijinal) donatılmıfl, 255-4 99 99 Testere bıça¤ıyla (orijinal) donatılmıfl - 98 Titreflim düzeyleri (3 nolu dipnota bakíníz) EN ISO 11806 ve ISO 22867 do¤rultusunda, kulplarda ölçülen denk vibrasyon düzeyleri (a hv,eq ): m/sn

Budayıcı bafllı¤ıyla (orijinal) donatılmıfl, sol/sa¤ 3.4/4.4 3.4/4.4 Çim bıça¤ıyla (orijinal) donatılmıfl, sol/sa¤, 255-3 3.5/3.4 3.5/3.4 Çim bıça¤ıyla (orijinal) donatılmıfl, sol/sa¤, 255-4 5.2/5.1 5.2/5.1 Testere Çim bıça¤ıyla (orijinal) donatılmıfl, sol/sa¤bıça¤ıyla (orijinal) donatılmıfl, sol/ sa¤ - 4.5/4.2 S1155295-38_7,B40B,BT EITE.fm Page 806 Friday, September 14, 2018 8:10 AMTurkish – 807

Uygunluk konusunda AB deklarasyonu (Sadece Avrupa için geçerlidir) Biz, Husqvarna AB, SE-561 82 Huskvarna, ‹sveç, tel: +46-36-146500, seri numaraları 2016’ den bafllayan ve bunu izleyen (nominal de¤erler plakasının üzerinde yıl açıkça belirtilmifltir ve bunu seri numarası izler) McCULLOCH B40 B ELITE, B40 BT ELITE kesme testerelerinin KONSEY D‹REKT‹F‹’ne uygun oldu¤unu beyan ederiz: - 17 Mayıs 2006 tarihli, ”makinelerle ilgili”, 2006/42/EC. - ”elektromanyetik uygunluk hakkínda” bafllíklí, 26 fiubat 2014 tarih ve 2014/30/AB sayílí KONSEY D‹REKT‹F‹ ve geçerli ekler. - ”çevreye gürültü emisyonlarí hakkínda” bafllíklí, 8 Mayís 2000 tarih ve 2000/14/EC sayílí KONSEY D‹REKT‹F‹. Ek V’e göre uygunluk de¤erlendirmesi. Gürültü emisyonları hakkında bilgi için, Teknik bilgiler bafllıklı bölüme bakınız. Uygulanan standartlar: EN ISO 12100:2010, CISPR 12:2009, EN ISO 14982:2009, EN ISO 11806-1:2011. RISE SMP-Svensk Maksinprovning AB, Box 7035, SE-750 07 Uppsala-‹sveç adresindeki adı geçen flirket Husqvarna AB flirketi için kontrol yapmıfltır. Sertifikanın numarası vardır: B40 B ELTE, B40 BT ELITE - SEC/12/2339 Huskvarna, 13 flubat 2018 Per Gustafsson, Gelifltirme müdürü (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu.)

B40 B ELITE, B40 BT ELITE

Onaylı aksesuarlar Tip Kesici aletin koruması, çeflit. no. Bı çaklarda/kesicilerde orta delik Ø 25,4
