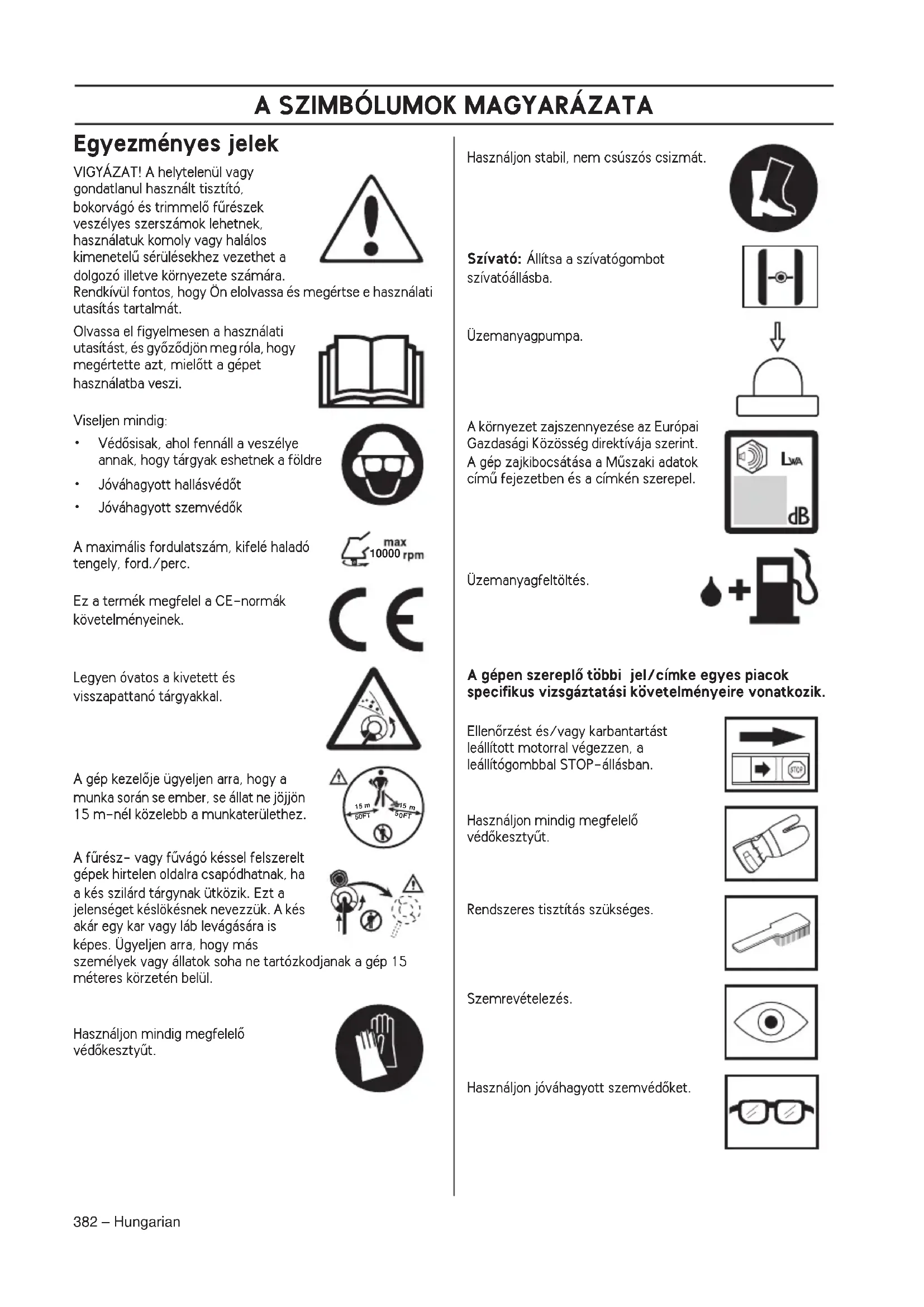

A SZIMBÓLUMOK MAGYARÁZATA

• Egyezményes jelek p. 382
• TARTALOMJEGYZÉK Tartalomjegyzék p. 383
• Indítás elŒtt a következŒkre ügyeljen: p. 383
• BEVEZETÉS Tisztelt vásárlónk! p. 384

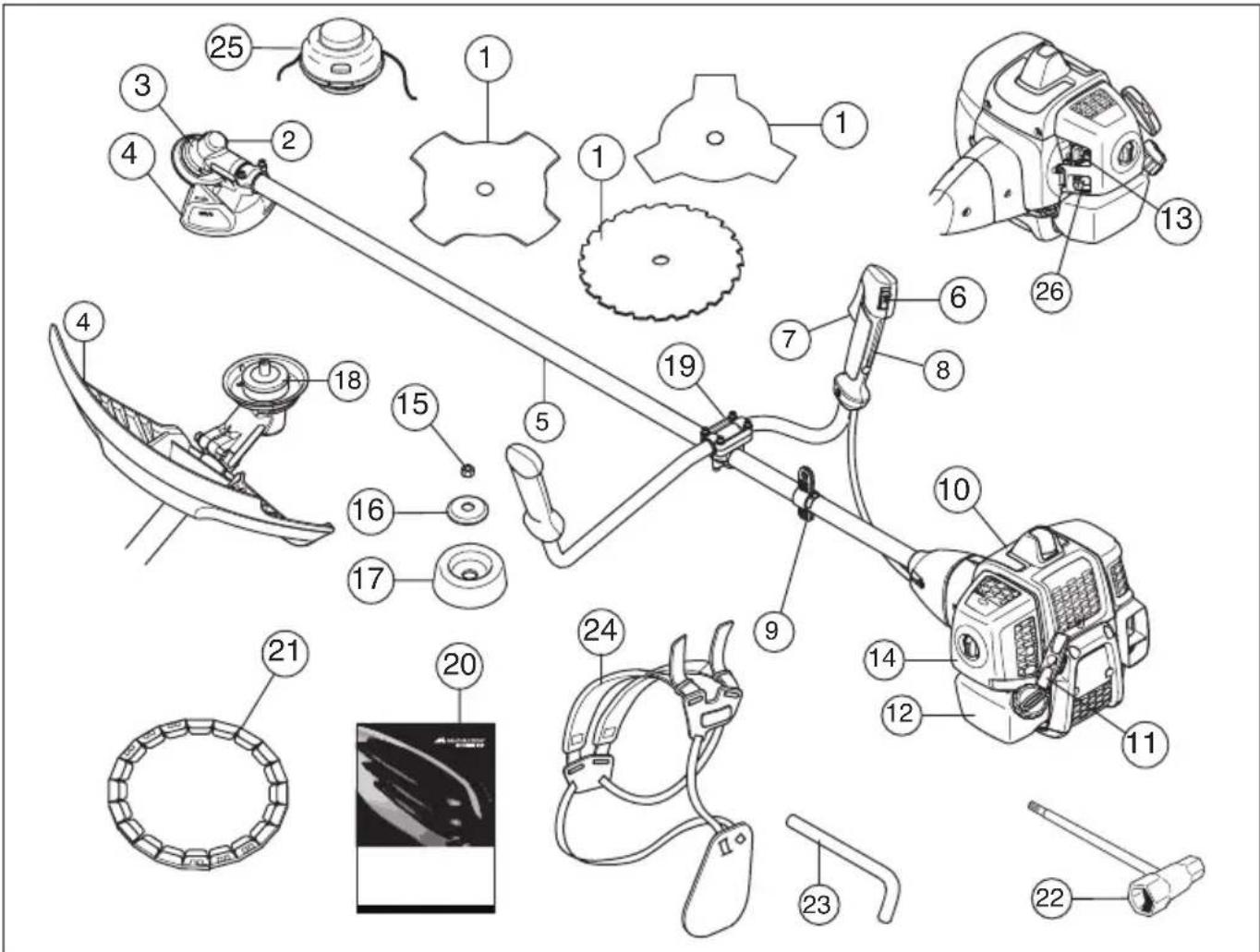

• MI MICSODA? Mi micsoda a tisztítófırészen? p. 385
• ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Fontos p. 386
• Személyi védŒfelszerelés p. 386
• A gép biztonsági felszerelése p. 387
• Vágószerkezet p. 390
• ÖSSZESZERELÉS A kormányrúd és a gázszabályozó kar összeszerelése 393 A penge és a nyírófej összeszerelése p. 393
• A pengevédŒ és a fırészpenge összeszerelése p. 394
• A szállítási védŒsapka felszerelése p. 395
• A heveder és a tisztítófırész beállítása p. 395
• ÜZEMANYAGKEZELÉS Üzemanyagbiztonság p. 396
• Üzemanyagkeverék p. 396

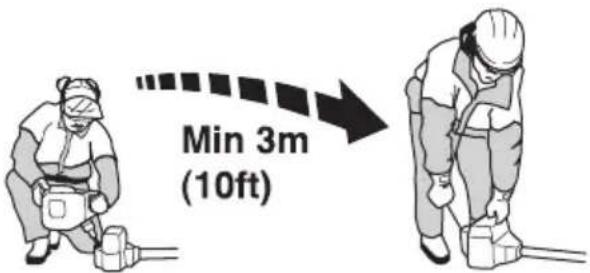

• Tankolás p. 397
• BEINDÍTÁS ÉS LEÁLLÍTÁS Indítás elŒtti ellenŒrzés p. 398
• Beindítás és leállítás p. 398
• MUNKATECHNIKA Általános munkavédelmi utasítások p. 400
• KARBANTARTÁS Porlasztó p. 405

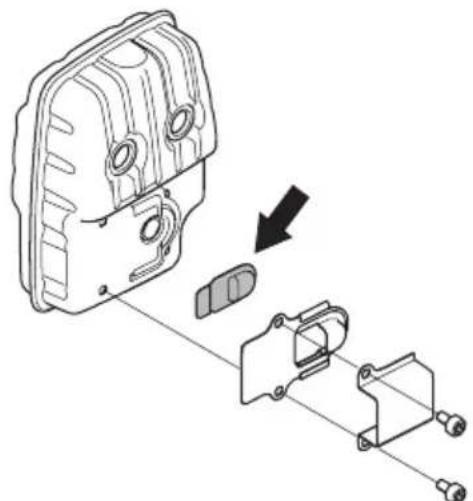

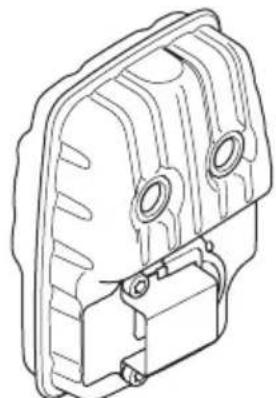

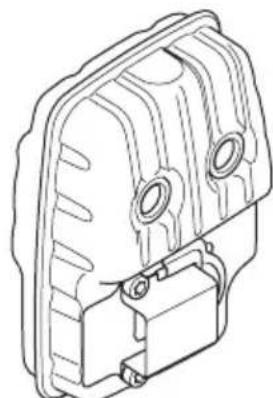

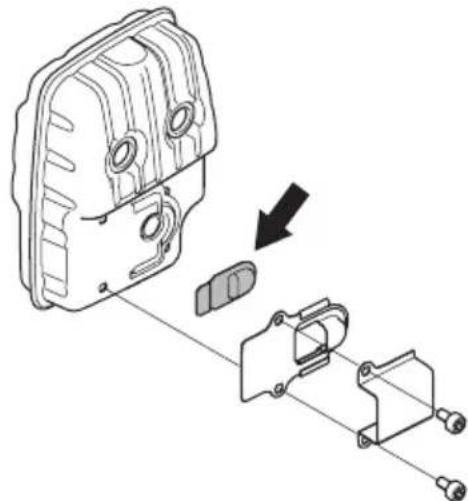

• Kipufogódob p. 405

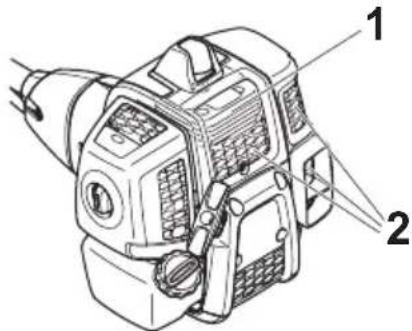

• A hıtŒrendszer p. 406

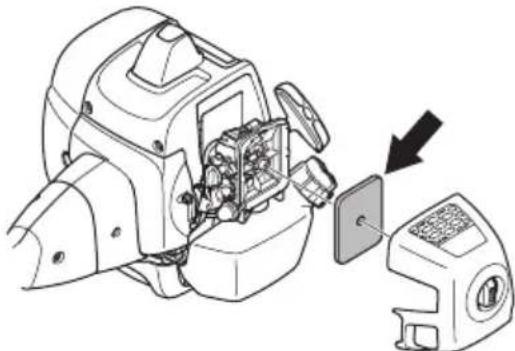

• LevegŒszırŒ p. 406

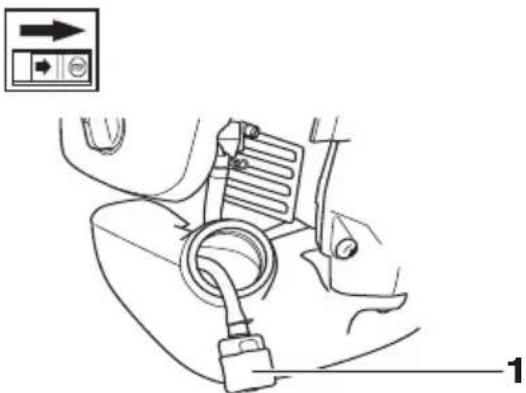

• ÜzemanyagszırŒ p. 406
• Szögváltómı p. 406
• Gyújtógyertya p. 407
• Karbantartási séma p. 408

VIGYÁZAT! Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat. Ezért mindig használjon megfelelŒ zaj elleni fülvédŒt.

VIGYÁZAT! A gép eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Használjon mindig eredeti pótalkatrészeket. Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek.

VIGYÁZAT! A helytelenül vagy gondatlanul használt tisztító, bokorvágó és trimmelŒ fırészek veszélyes szerszámok lehetnek, használatuk komoly vagy halálos kimenetelı sérülésekhez vezethet a dolgozó illetve környezete számára. Rendkívül fontos, hogy Ön elolvassa és megértse e használati utasítás tartalmát. S1155295-38_3,B40B,BTELITE.fm Page 383 Thursday, September 13, 2018 8:00 AM384 – Hungarian BEVEZETÉS Tisztelt vásárlónk! Köszönjük, hogy McCulloch terméket választott. Így részesévé válik egy régen, még a II. világháború ideje alatt indult történetnek, amikor a McCulloch Corporation megkezdte a motorok gyártását. A McCulloch 1949-ben mutatta be elsŒ könnyı egyszemélyes láncfırészét, és ezzel a faipar visszavonhatatlanul megváltozott. Egyre újabb és újabb megoldású láncfırészek évtizedei következtek, és az üzlet bŒvült, elŒbb repülŒgép- és gokartmotorokkal az 50-es években, majd miniláncfırészekkel a 60-as években. KésŒbb, a 70-es és 80-as években trimmerekkel és lomfúvókkal egészült ki a cég termékskálája. A McCulloch ma a Husqvarna vállalatcsoport tagjaként viszi tovább a céget fél évszázadon át fémjelezŒ hatékony motorok, technikai innovációk és erŒs szerkezetı kialakítások hagyományát. LegfŒbb prioritásaink közé tartozik az üzemanyag- fogyasztás, a kibocsátás és a zajszint csökkentése, valamint a biztonság és a felhasználóbarátság növelése. Bízunk benne, hogy elégedett lesz a megvásárolt McCulloch termékkel, és hogy az hosszú idŒn át segítŒtársa lesz a munkában. A termék élettartama hosszabb lesz, ha szem elŒtt tartja az ebben a kezelŒi kézikönyvben olvasható tanácsokat a használattal, szervizeléssel és karbantartással kapcsolatban. Amennyiben professzionális segítségre van szüksége a szervizeléshez vagy javításhoz, használja a www.mcculloch.com címen található szervizkeresŒt. A McCulloch folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején elŒzetes tájékoztatás nélkül változtasson. Jelen kézikönyv a www.mcculloch.com. címrŒl is letölthetŒ. S1155295-38_3,B40B,BTELITE.fm Page 384 Thursday, September 13, 2018 8:00 AMHungarian – 385 MI MICSODA? Mi micsoda a tisztítófırészen?

1 Penge 2 A kenŒanyag betöltése, szögváltómı 3 Szögváltómı 4 A vágófelszerelés védŒrésze 5 HajtóengelycsŒ 6 Leállító kapcsoló 7 Gázadagológomb 8 Gázadagoló-retesz 9 Tartóhorog 10 Motorházfedél 11 Indítófogantyú 12 Üzemanyagtartály 13 Szívatószabályozó 14 A légszırŒ zárófedele 15 Zárócsavaranya 16 Támkarima 17 Támasztócsésze 18 Meghajtótárcsa 19 KormányrögzítŒ 20 Használati utasítás 21 Szállítási biztosító szerkezet 22 CsŒkulcs 23 Zárópecek 24 Tartószíjak 25 Nyírófej 26 Üzemanyagpumpa. S1155295-38_3,B40B,BTELITE.fm Page 385 Thursday, September 13, 2018 8:00 AMÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK 386 – Hungarian Fontos Személyi védŒfelszerelés

VédŒsisak, ahol fennáll a veszélye annak, hogy tárgyak eshetnek a földre

Használjon elegendŒ hangtompító hatással rendelkezŒ fülvédŒket. SZEMVÉDà Mindig viseljen jóváhagyott szemvédŒ felszerelést. Ha arcvédŒt használ, jóváhagott védŒszemüveget is kell viselnie. Jóváhagott védŒszemüvegek azok, amelyek megfelelnek az FONTOS! A gép kizárólagosan fınyírásra, fıritkításra és/vagy erdŒtisztogatásra alkalmas. A motort mint meghajtó eszközt kizárólag a Mıszaki adatok címı fejezetben ajánlott vágófelszerelésekhez használja. Soha ne használja a gépet, ha fáradt, ha szeszesitalt fogyasztott, vagy ha olyan gyógyszert szed, amely befolyásolhatja a látását, az ítélŒképességét vagy a koordinációs képességét. Viseljen személyi védŒfelszerelést. Lásd a Személyi védŒfelszerelés címı fejezetben szereplŒ utasításokat. Soha ne használjon olyan gépet, amelynek eredeti konstrukcióján bármilyen módon is változtattak. Soha ne használjon olyan gépet, amely hibás. Végezze el az ebben a használati utasításban elŒírt ellenŒrzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakképzett szerelŒnek kell elvégeznie. Lásd a Karbantartás címı fejezetben leírtakat. A gép elindítása elŒtt az összes takarólemezt, védŒlemezt és fogantyút fel kell szerelni. Az áramütés veszélyének elkerülése érdekében gyŒzŒdjön meg arról, hogy a gyújtógyertya-pipa és a gyújtáskábel nem sérült. A gép kezelŒje ügyeljen arra, hogy a munka során se ember, se állat ne jöjjön közelebb 15 m-nél. Ha ugyanazon a munkaterületen többen is dolgoznak, a biztonsági távolságnak minimum dupla fahossznak, de minimum 15 méternek kell lennie. A használatot nemzeti vagy helyi elŒírások szabályozhatják. Megfelel az adott elŒírásoknak. Használat elŒtt végezze el a gép általános ellenŒrzését, lásd a karbantartási ütemezést.

VIGYÁZAT! A gép mıködés közben elektromágneses mezŒt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a gép alkalmazása elŒtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

VIGYÁZAT! A motort nem szabad zárt vagy rosszul szellŒzŒ helyen járatni, mert a kipufogógázok fulladást vagy szén- monoxid-mérgezést okozhatnak.

VIGYÁZAT! Soha ne engedje, hogy gyermekek használják a gépet, vagy a gép közelében tartózkodjanak. Mivel a gép rugós stop kapcsolóval van felszerelve, és enyhe mozgatással vagy az indítókarra kifejtett kis erŒvel is beindítható, bizonyos körülmények között kisgyermekek is elegendŒ erŒt tudnak kifejteni a gép elindításához. Ez súlyos személyi sérüléshez vezethet. Ezért a gyertyapipát mindig húzza le a gyújtógyertyáról, ha nem tud folyamatosan felügyelni a gépre. FONTOS! A helytelenül vagy gondatlanul használt tisztító, bokorvágó és trimmelŒ fırészek veszélyes szerszámok lehetnek, használatuk komoly vagy halálos kimenetelı sérülésekhez vezethet a dolgozó illetve környezete számára. Rendkívül fontos, hogy Ön elolvassa és megértse e használati utasítás tartalmát. Amikor a gépet használja, viseljen mindig jóváhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem küszöböli ki a sérülések kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelŒ felszerelés kiválasztásához kérje kereskedŒ segítségét.

VIGYÁZAT! Amikor fülvédŒt visel, mindig figyeljen a figyelmeztetŒ jelzésekre és hangokra. A motor leállítása után azonnal vegye le a fülvédŒket S1155295-38_3,B40B,BTELITE.fm Page 386 Thursday, September 13, 2018 8:00 AMÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Hungarian – 387ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak.VÉDÃKESZTYÙSzükség esetén, például a vágófelszerelés összeszerelésénél, ajánlatos védŒkesztyıt viselni.CSIZMÁKViseljen acéllemez lábujjvédŒvel és csúszásgátló talppal ellátott védŒcsizmát.RUHÁZATViseljen sırı szövésı anyagból készült ruházatot, amely nem túl bŒ, nehogy beakadjon a gallyakba és a bokrok ágaiba. Használjon mindig erŒs anyagból készült hosszúnadrágot. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Ügyeljen rá, hogy haja ne lógjon a vállára.ELSÃSEGÉLY DOBOZMindig legyen a közelben elsŒsegélykészlet. A gép biztonsági felszerelése Ez a fejezet elmagyarázza a gép különbözŒ biztonsági felszereléseit, azok mıködését, valamint azt az ellenŒrzést és karbantartást, amelyrŒl a biztonságos használat érdekében gondoskodnia kell. Lásd a Mi micsoda címı fejezetet arról, hogy a különbözŒ alkatrészek hol találhatók meg a gépen.Ha a gép karbantartását nem megfelelŒen végzik, illetve a javítási és szervizmunkálatokat nem képzett szakemberrel végeztetik el, a gép balesetveszélyessé válhat és várható élettartama is csökkenhet. További információért forduljon a legközelebbi szakszerviz munkatársaihoz. Gázadagoló-retesz A gázadagoló-reteszt a véletlen gázadagolás megakadályozása céljából alakították ki. Amikor a reteszgombot (A) benyomja (= azaz amikor megfogja a fogantyút), akkor szabaddá teszi a gázadagoló gombot (B). Amikor a fogantyút elengedi, akkor úgy a gázadagoló gomb, mint a reteszgomb visszaugrik eredeti helyzetébe. ErrŒl két egymástól független rugórendszer gondoskodik. Ez azt jelenti, hogy a fogantyú elengedésekor a gázadagoló gomb automatikusan üresjárati állásban rögzül.GyŒzŒdjön meg arról, hogy felengedett reteszgombbal a gázadagológomb üresjárati helyzetben rögzített.FONTOS! A gép szervizeléséhez és javításához speciális szakmai kiképzésre van szükség. Ez különösen érvényes a gép biztonsági felszerelésére. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizmıhelyéhez. Bármely termékünk megvásárlásakor garantáljuk a szakképzett javítást és szervizelést. Ha a gépet nem szervizmıhellyel rendelkezŒ szakkereskedŒtŒl vásárolta, akkor kérje el tŒle a legközelebbi szervizmıhely címét. VIGYÁZAT! Soha ne használjon olyan gépet, amelynek hibás a biztonsági felszerelése. Végezze el a gép biztonsági felszerelésének ellenŒrzését és a karbantartási munkálatokat az ebben a fejezetben leírtak szerint. Ha a gép az elŒírt ellenŒrzések valamelyikénél nem feS1155295-38_3,B40B,BTELITE.fm Page 387 Thursday, September 13, 2018 8:00 AMÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK 388 – Hungarian Nyomja le a reteszgombot, és gyŒzŒdjön meg arról, hogy az visszatér az eredeti állásába miután felengedi. EllenŒrizze, hogy a gázadagológomb és a reteszgomb szabadon mozog, és, hogy a nyomórugók megfelelŒen mıködnek. Lásd az Indítás címı fejezetet. Kapcsolja be a gépet és adjon teljes gázt. Engedje el a gázszabályozót és gyŒzŒdjön meg róla, hogy a vágófelszerelés leállt és teljesen mozdulatlan. Ha a vágószerszám alapjáratban is forog, ellenŒrizze a porlasztó alapjáratának beállítását. Lásd a Karbantartás címı fejezetben szereplŒ utasításokat. Leállító kapcsoló Használja a leállító kapcsolót a motor leállítására. Indítsa be a motort, és gyŒzŒdjön meg arról, hogy az leáll, ha a leállítókapcsolót stopállásba helyezi. A vágófelszerelés védŒrésze Ez a védŒegység védi a kezelŒt a felcsapódó tárgyaktól. A védŒegység azt is megakadályozza, hogy a kezelŒ a vágófelszereléshez érjen. EllenŒrizze, hogy a védŒegység ép-e, és nincs-e rajta repedés. Ha a védŒlemezek sérültek, ütést kaptak, ki kell cserélni Œket. Mindig a vágófelszereléshez javasolt pengevédŒt használja. Lásd a Mıszaki adatok címı fejezetet.

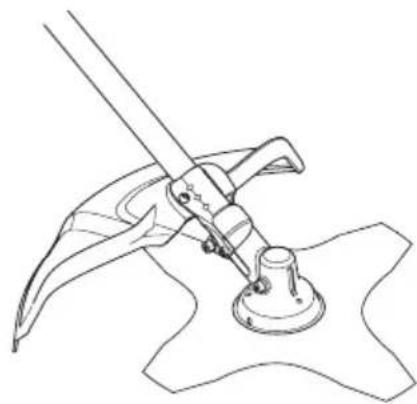

VIGYÁZAT! Vágófelszerelést jóváhagyott védelem nélkül semmilyen körülmények között ne használjon. Lásd a Mıszaki adatok címı fejezetet. Nem megfelelŒ, vagy meghibásodott védelem komoly személyi sérülést idézhet elŒ. S1155295-38_3,B40B,BTELITE.fm Page 388 Thursday, September 13, 2018 8:00 AMÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Hungarian – 389 Rezgéscsillapító rendszer Az Ön gépe rezgéscsillapító rendszerrel van ellátva, amelyet úgy konstruáltak, hogy csökkentse a vibrációkat, és könnyebbé tegye a használatot. Helytelenül bevont huzal illetve élezetlen, nem megfelelŒ (eltérŒ típusú vagy helytelenül élezett, lásd a Pengeélezés címı fejezetben szereplŒ utasításokat) vágófelszerelés használata emeli a rezgésszintet. A gép rezgéscsillapító rendszere csökkenti a motorblokk/ vágószerkezet rezgéseinek a gép fogantyúja felé történŒ terjedését. EllenŒrizze, hogy a rezgéscsökkentŒ egységek sértetlenek-e és rögzítve vannak-e. A rezgéscsillapító rendszer cseréje érdekében forduljon McCULLOCH szakkereskedŒhöz. Látogasson el a www.mcculloch.com címen. Gyorskioldó Elöl egy könnyen elérhetŒ gyorskioldó helyezkedik el biztonsági célból arra az esetre, ha a motor kigyulladna, vagy más olyan szituáció állna elŒ, amikor a gépet és a hevedert le kell csatolni. Lásd A tisztítófırész és a tartószíj beállítása címı fejezetben szereplŒ utasításokat. GyŒzŒdjön meg róla, hogy a heveder szíjai megfelelŒen helyezkednek el. A tartószíj és a gép beállítása után ellenŒrizze, hogy a heveder gyorskioldó zára mıködik-e. Kipufogódob A kipufogódobot arra a feladatra tervezték, hogy a zajszintet minimálisra csökkentse, és hogy a kipufogógázokat a kezelŒ közelébŒl elvezesse. A száraz és meleg klímájú országokban nagyobb a tızveszély. Ezért az ide szállított berendezéseket úgynevezett szikrafogóhálóval látjuk el. EllenŒrizze, hogy az Ön gépének hangfogóján van-e ilyen háló. Ha az Ön gépén a kipufogódob szikrafogó hálóval rendelkezik, akkor azt rendszeresen tisztítani kell. EltömŒdött háló a motor

VIGYÁZAT! A rezgéseknek való túlzott kitétel ér- vagy idegsérüléseket okozhat olyan személyeknél, akiknek vérkeringési zavaraik vannak. Forduljon orvoshoz, ha annak jeleit tapasztalja, hogy túlzottan ki van téve rezgéseknek. Ezek a panaszok többek között zsibbadás, érzéketlenség, bizsergés, szúrás, fájdalom, erŒtlenség, a bŒr színének és felületének megváltozása. Ezek a panaszok többnyire az ujjakban, a kezekben és a csuklókban jelentkeznek. Alacsony hŒmérsékleten a veszély növekedhet. S1155295-38_3,B40B,BTELITE.fm Page 389 Thursday, September 13, 2018 8:00 AMÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK 390 – Hungarian túlmelegedését okozza, ami a motor komoly károsodásához vezethet. Nagyon fontos, hogy a felhasználó kövesse a kipufogódobra vonatkozó ellenŒrzési, karbantartási és szervizelŒírásokat. Rendszeresen ellenŒrizze, hogy a kipufogódob biztonságosan hozzá van rögzítve a géphez. Soha ne használjon olyan gépet, amelynek hibás a kipufogódobja. Zárócsavaranya Egy bizonyos típusú vágófelszerelésnél a rögzítés zárócsavaranyával történik. Összeszerelésnél a csavaranyát a vágófelszerelés forgásával ellentétes irányban csavarva húzza meg. Szétszerelésnél a csavaranyát a vágófelszerelés forgásának megfelelŒ irányban csavarva húzza meg. (FIGYELEM! A csavar balmenetes.) A csavaranya meglazítása és meghúzása során a fırészfogak felsérthetik a kezet. Ezért kezeit e munka során tartsa a pengevédŒ védelmében. Hogy ez lehetŒvé váljon, használjon mindig hosszú nyelı csŒkulcsot. Az ábrán nyíl mutatja, hogy a csŒkulcsnak hol kell elhelyezkednie a csavaranya meglazítása és meghúzása során. Húzza meg az anyát csŒkulcs segítségével. Vágószerkezet Ez a fejezet leírja, hogy hogyan válassza ki és tartsa karban a vágószerkezetet, ahhoz, hogy:

• Csökkentse a visszarúgás veszélyét.

• A legnagyobb vágóteljesítményt érje el.

• Növelje a vágószerkezet élettartamát.

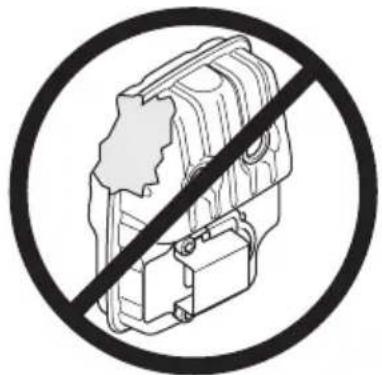

VIGYÁZAT! A hangtompító belsejében rákkeltŒ vegyi anyagok is lehetnek. Ügyeljen arra, hogy a hangtompító esetleges sérülésekor ne érintse meg ezeket az anyagokat.

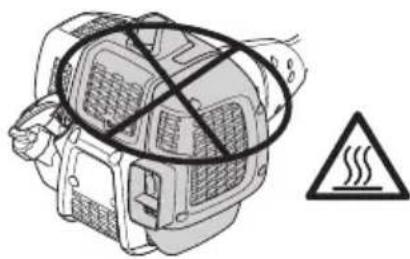

VIGYÁZAT! Gondoljon rá, hogy: A motor kipufogógázai forróak, és lehet bennük szikra, mely tüzet okozhat. Soha ne indítsa be a gépet zárt helyiségben vagy gyúlékony anyagok közelében! FONTOS! A vágófelszerelést kizárólag az általunk ajánlott védelemmel használja! Lásd a Mıszaki adatok címı fejezetet. A helyes zsinóradagoláshoz és megfelelŒ zsinórátmérŒ kiválasztásához lásd a vágófelszerelés elŒírásait. A penge vágófogai mindig alaposan és helyesen élezettek legyenek! Kövesse elŒírásainkat. Lásd a penge csomagolásán szereplŒ elŒírásokat is. Ügyeljen a helyes fırészfogterpesztésre! Tartsa be utasításainkat és csak javasolt élezŒsablont használjon.

VIGYÁZAT! MielŒtt bármilyen munkát végezne a vágófelszerelésen, kapcsolja ki a motort. A vágófelszerelés a gázszabályozó elengedése után is forog. GyŒzŒdjön meg róla, hogy a vágóeszköz leállt, vegye le a vezetéket a gyújtógyertyáról, és csak azután kezdjen dolgozni rajta.

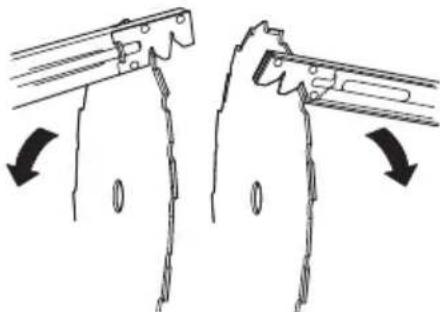

VIGYÁZAT! Helytelen vágófelszerelés vagy helytelenül élezett penge növeli a visszarúgás veszélyét. S1155295-38_3,B40B,BTELITE.fm Page 390 Thursday, September 13, 2018 8:00 AMÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Hungarian – 391 Vágószerkezet A fırészpenge faszerı növénytípusok eltávolítására használandó. A fıpenge és a fıkés durvább típusú fı eltávolítására való. A nyírófej fınyírásra való. Általános szabályok A vágófelszerelést kizárólag az általunk ajánlott védelemmel használja! Lásd a Mıszaki adatok címı fejezetet. A penge vágófogai mindig alaposan és helyesen élezettek legyenek! Kövesse elŒírásainkat és használja az általunk ajánlott élezŒsablont. Egy helytelenül élezett, vagy sérült penge növeli a balesetveszélyt. A fırészpenge élezését helyesen végezze. Kövesse elŒírásainkat és a javasolt élezŒ szerszámot használja. A hibásan élezett penge növeli az elakadás, a visszarúgás, valamint a fırészpenge sérülésének veszélyét. EllenŒrizze, hogy a vágófelszerelés nem sérült-e, nincs-e rajta repedés. A sérült vágófelszerelést mindig ki kell cserélni. A fıkés és a fıpenge élezése

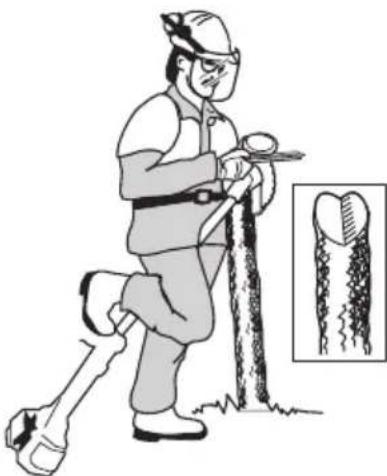

• A helyes élezéshez lásd a vágófelszerelés csomagolását. A pengét és a kést egyszeres recézetı laposreszelŒvel élezzük.

Az egyensúly megŒrzése érdekében mindegyik él azonos mértékben reszelendŒ. A fırészpenge élezése

• A helyes élezéshez lásd a vágófelszerelés csomagolását. A helyesen élezett penge a hatékony munka egyik feltétele, és a tisztítófırész és a penge elhasználódását is csökkenti.

VIGYÁZAT! A meggörbült, ferde, megrepedt, vagy egyéb módon meghibásodott pengét cserélje le. Soha ne próbálja kiegyenesíteni a ferde pengét, hogy azt újra használhassa. Csak eredeti, elŒírt típusú pengéket használjon. S1155295-38_3,B40B,BTELITE.fm Page 391 Thursday, September 13, 2018 8:00 AMÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK 392 – Hungarian

A penge legyen jól rögzítve az élezés során. Használjon 5,5 mm-es körreszelŒt, tartóval együtt.

. A páratlan fogakat jobbról, a közbülsŒket pedig balról reszelje. Ha a penge erŒsen eltompult, akkor a fogak felsŒ részét kivételes esetekben lapos reszelŒvel kell kiigazítani. Ez körreszelŒ használata esetén történik. A mıveletet fölül valamennyi fogon egyformán végezze el. Állítsa be a terpesztést. Ennek 1 mm-nek kell lennie. Nyírófej

• Csak ajánlott nyírófejeket és zsinórokat használjon. Ezek a gyártó által ellenŒrzöttek, hogy megfeleljenek az adott motor méretének. Ez különösen fontos a teljesen automatizált nyírófejek használata esetén. Csak javasolt vágófelszerelést használjon. Lásd a Mıszaki adatok címı fejezetet.

Egy kisebb géphez általában kisebb nyírófejek szükségeltetnek, és fordítva. Ez azért van így, mert a zsinórral történŒ nyírás esetén a motor sugárirányban löki a zsinórt a nyírófejtŒl, és ugyanakkor a kaszálandó fı ellenállásába ütközik.

A zsinór hossza szintén lényeges. Egy hosszabb zsinór nagyobb teljesítményı motort igényel, mint egy ugyanolyan keresztmetszetı, rövidebb zsinór.

A trimmervédŒn lévŒ késnek épnek kell lennie. A kés a zsinór megfelelŒ méretıre történŒ vágásához való.

A zsinór élettartama növelhetŒ, ha pár napon át vízben áztatjuk. A zsinór így erŒsebb lesz, és élettartama növekszik. FONTOS! A zsinór legyen mindig szorosan és egyenletesen a dobra tekerve, ellenkezŒ esetben egészségre ártalmas rezgések keletkeznek a gépben. S1155295-38_3,B40B,BTELITE.fm Page 392 Thursday, September 13, 2018 8:00 AMÖSSZESZERELÉS Hungarian – 393 A kormányrúd és a gázszabályozó kar összeszerelése

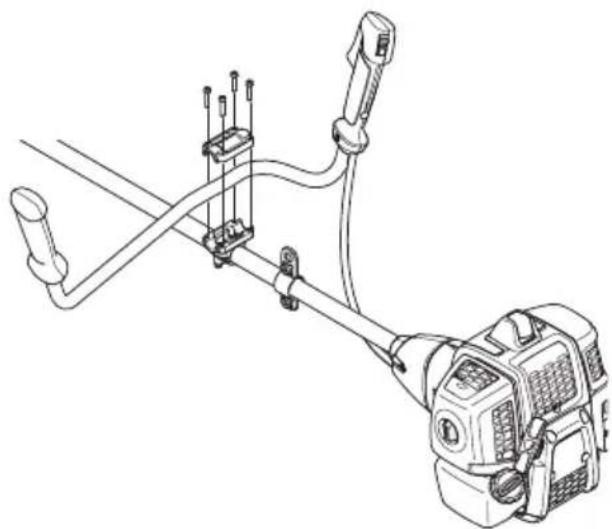

• ErŒsítse a kormányt négy csavarral a tengely kormányrögzítŒjébe. Helyezze fel a védŒhüvelyt az ábra alapján. A penge és a nyírófej összeszerelése A pengevédŒ, a fıpenge és a fıkés összeszerelése

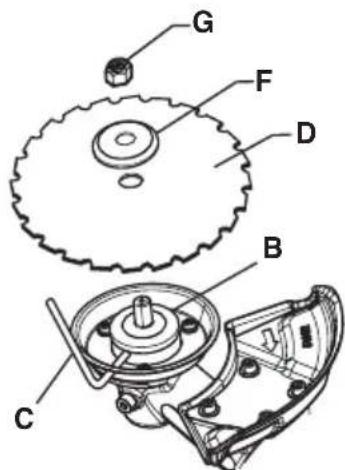

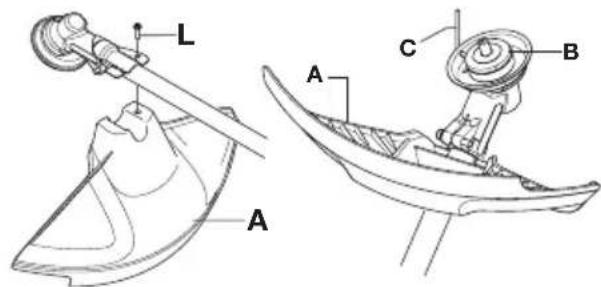

• A pengevédŒt/kombivédŒt (A) akassza be a hajtótengelycsŒ rögzítŒegységébe és rögzítse egy csavarral (L). Használja a javasolt pengevédŒt. Lásd a Mıszaki adatok címı fejezetet. Helyezze fel a meghajtótárcsát (B) a kifelé menŒ tengelyre. Addig forgassa a pengetengelyt, amíg a meghajtótárcsa nyílása és a váltóház megfelelŒ nyílása egybe nem esik. Helyezze be a zárópecket (C) a nyílásba, és rögzítse a tengelyt. Helyezze rá a kimenŒtengelyre a pengét (D), a támkarimát (E) és támasztócsészét (F). Rögzítse a csavaranyát (G). A csavaranya meghúzási nyomatéka 35-50 Nm (3,5 - 5 kpm) legyen. Használja a szerszámkészletben lévŒ csŒkulcsot. A csŒkulcs fogóját tartsa a lehetŒ legközelebb a pengevédŒhöz. A csavaranya akkor rögzül, amikor a csŒkulcsot a tengely forgásirányával ellentétes irányban meghúzzuk (FIGYELEM! balos menet). VIGYÁZAT!A vágófelszerelés összeszerelésénél igen fontos, hogy a meghajtótárcsa/támkarima helyzetszabályozója helyesen illeszkedjen a vágófelszerelés középponti nyílásába. A helytelenül összeszerelt vágóeszköz súlyos és/vagy életveszélyes személyi sérüléseket is okozhat.

VIGYÁZAT! Vágófelszerelést jóváhagyott védelem nélkül semmilyen körülmények között ne használjon. Lásd a Mıszaki adatok címı fejezetet. Nem megfelelŒ, vagy meghibásodott védelem komoly személyi sérülést idézhet elŒ. FONTOS! A fırész- illetve fıpenge használatához a gépet megfelelŒ kormánnyal, pengevédŒvel és hevederrel kell ellátni.

S1155295-38_3,B40B,BTELITE.fm Page 393 Thursday, September 13, 2018 8:00 AMÖSSZESZERELÉS 394 – Hungarian A trimmervédŒ és a nyírófej felszerelése

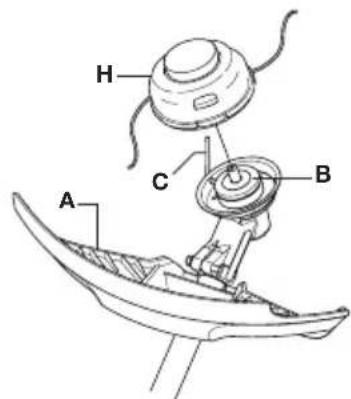

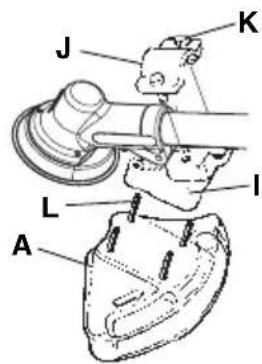

• Szerelje föl a trimmervédŒt (A) a nyírófejjel végzendŒ munkához.• Akassza be a trimmervédŒ/kombivédŒ egységet a hajtótengelycsŒ rögzítŒegységébe és rögzítse egy csavarral (L). Helyezze fel a meghajtótárcsát (B) a kifelé menŒ tengelyre.• Addig forgassa a pengetengelyt, amíg a meghajtótárcsa nyílása és a váltóház megfelelŒ nyílása egybe nem esik.• Helyezze be a zárópecket (C) a nyílásba, és rögzítse a tengelyt.• Csavarja fel a nyírófejet/mıanyag késeket (H) az óramutató járásával ellentétes irányban.• A szétszerelés a mıveletek ellentétes sorrendben történŒ elvégzésével történik. A pengevédŒ és a fırészpenge összeszerelése
• Távolítsa el a rögzítŒlapot (H). Szerelje fel az adaptert (I) és a szorítóbilincset (J) a két csavarral (K) az ábra szerint. Szerelje fel a pengevédŒt (A) az adapterre négy csavarral (L) az ábra szerint.FIGYELEM! Mindig a vágófelszereléshez javasolt pengevédŒt használja. Lásd a Mıszaki adatok címı fejezetet.• Helyezze fel a meghajtótárcsát (B) a kifelé menŒ tengelyre.• Addig forgassa a pengetengelyt, amíg a meghajtótárcsa nyílása és a váltóház megfelelŒ nyílása egybe nem esik.• Helyezze be a zárópecket (C) a nyílásba, és rögzítse a tengelyt.• Tegye fel a pengét (D) és a támkarimát (F) a kifelé menŒ tengelyre.• Rögzítse a csavaranyát (G). A csavaranya meghúzási nyomatéka 35-50 Nm (3,5 - 5 kpm) legyen. Használja a szerszámkészletben lévŒ csŒkulcsot. A csŒkulcs fogóját tartsa a lehetŒ legközelebb a pengevédŒhöz. A csavaranya akkor rögzül, amikor a csŒkulcsot a tengely

S1155295-38_3,B40B,BTELITE.fm Page 394 Thursday, September 13, 2018 8:00 AMÖSSZESZERELÉS Hungarian – 395forgásirányával ellentétes irányban meghúzzuk (FIGYELEM! balos menet).• A csavaranya meglazítása és meghúzása során a fırészfogak felsérthetik a kezet. Ezért kezeit e munka során tartsa a pengevédŒ védelmében. Hogy ez lehetŒvé váljon, használjon mindig hosszú nyelı csŒkulcsot. Az ábrán nyíl mutatja, hogy a csŒkulcsnak hol kell elhelyezkednie a csavaranya meglazítása és meghúzása során. A szállítási védŒsapka felszerelése ErŒsítse a pengére a szállítóburkolatot az ábra alapján. A heveder és a tisztítófırész beállítása Gyorskioldó Elöl egy könnyen elérhetŒ gyorskioldó helyezkedik el. Használja ezt, ha a motor kigyullad, vagy más olyan vészhelyzet áll elŒ, amikor a gépet és a hevedert gyorsan le kell csatolni. EgyenlŒ tehermegoszlás a vállakon Egy jól beállított heveder és gép jelentŒsen megkönnyíti a munkát. Állítsa be a hevedert úgy, hogy az a legkényelmesebb munkahelyzetet nyújtsa. Az oldalszíjakat feszítse meg annyira, hogy a vállakra nehezedŒ teher megoszlása egyenlŒ legyen. Helyes magasság A vállszíjat úgy állítsa be, hogy a vágófelszerelés a talajjal párhuzamosan helyezkedjen el. Helyes egyensúly Engedje a vágófelszerelést könnyedén ráfeküdni a talajra. Mozdítsa el a függesztŒhurkot, hogy a tisztítófırész helyes egyensúlyba kerüljön. VIGYÁZAT! A tisztítófırész munka közben mindig legyen beakasztva a hevederbe. EllenkezŒ esetben nem irányítható a tisztítófırész biztonsággal, amely veszélyeztetheti az Ön és környezete testi épségét. Soha ne használjon olyan hevedert, melynek gyorskioldója meghibásodott.S1155295-38_3,B40B,BTELITE.fm Page 395 Thursday, September 13, 2018 8:00 AMÜZEMANYAGKEZELÉS 396 – Hungarian Üzemanyagbiztonság Soha ne kapcsolja be a gépet: 1 Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni. 2 Ha az üzemanyag ráfolyt Önre illetve a ruhájára, azonnal öltözzön át. Öblítse le azokat a testrészeket, amelyek kapcsolatba kerültek az üzemanyaggal. Használjon szappant és vizet. 3 Ha a gépbŒl üzemanyag szivárog. EllenŒrizze rendszeresen, nincs-e szivárgás az üzemanyagtartály kupakjánál és az üzemanyagvezetékeken. Szállitás és tárolás

• A gépet és az üzemanyagot úgy tárolja illetve szállítsa, hogy az esetlegesen kiszivárgó gŒzök ne érintkezhessenek villamos gépekbŒl, villanymotorokból, erŒkapcsolókból/árammegszakítókból, fıtŒkazánokból, stb. származó szikrákkal vagy nyílt lánggal.

• Az üzemanyagot csak az arra alkalmas és rendszeresített tartályokban tárolja illetve szállítsa.

• Hosszabb tárolás elŒtt ürítse ki a gép üzemanyagtartályát. ÉrdeklŒdje meg a legközelebbi benzinkútnál, hogy hová lehet lefejteni az elhasznált üzemanyagot.

• MielŒtt a gépet hosszabb idŒre használaton kívül helyezné, tisztítsa meg alaposan, és végeztesse el teljes szervizét.

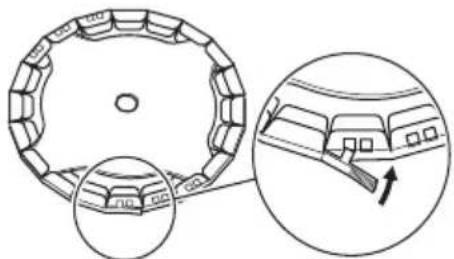

• Szállítás közben, valamint tárolás során a vágófelszerelés szállítási biztosító szerkezete legyen felszerelve.

• Szállításkor rögzítse a gépet.

• A motor véletlen beindításának elkerülése érdekében mindig húzza le a gyertyapipát a gyújtógyertyáról hosszabb tárolás esetén, vagy ha nem tud folyamatosan felügyelni a gépre, illetve ha bármilyen karbantartási feladatot végez rajta. Üzemanyagkeverék FIGYELEM! A gép egy kétütemı motorral van felszerelve, amely benzin és kétütemı motorok számára elŒállított olaj keverékével mıködik. Fontos, hogy az olaj részarányát pontosan megmérjük, hogy biztosak lehessünk abban, hogy helyes lesz a keverék. Kis mennyiségı üzemanyag keverésénél már kis eltérések is drasztikus módon befolyásolják a keverék összetételét. Benzin FIGYELEM! Mindig legalább 90 oktános (RON) minŒségı benzin/olaj keveréket használjon. Ha a gép katalizátorral van ellátva (lásd a ”Mıszaki adatok” címı fejezetet), mindig jó minŒségı, ólmozatlan benzin–olaj keveréket használjon. Az ólmozott benzin tönkreteszi a katalizátort. Ha van rá lehetŒsége, használjon környezetbarát, ún. Alkilbenzint. Etanoltartalmú E10 üzemanyag használható (max. 10% etanoltartalommal). E10-esnél nagyobb etanoltartalmú üzemanyag használata esetén a motor szegény keveréket kap, és ettŒl károsodhat.

• A legalacsonyabb ajánlott oktánszám (RON): 90. Ha 90 oktánosnál gyengébb minŒségı üzemanyaggal üzemelteti a motort, úgynevezett ”kopogás” léphet fel. Ez a motor felmelegedéséhez vezet, ami a motor súlyos károsodását eredményezheti.

• Magasabb fordulatszámon történŒ üzemeltetés során magasabb oktánszámú benzin használata javasolt. Kétütemı olaj

• A legjobb eredmény és teljesítmény elérése érdekében használjon Universal, Universal powered by McCULLOCH kétütemı motorolajat, amely kifejezetten léghıtéses, kétütemı motorokhoz készül.

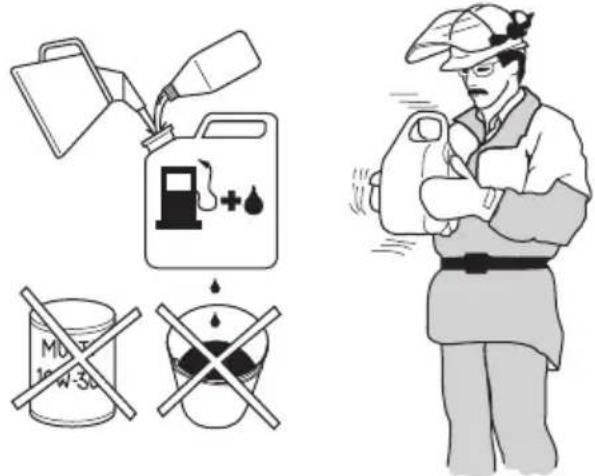

• Soha ne használjon vízhıtéses, kívül szerelt motorokhoz készült kétütemı (más néven TCW vagy ”outboard” olajat).

• Soha ne használjon négyütemı motorokhoz használatos olajat.

• A gyenge minŒségı olaj vagy a túlságosan erŒs olaj– üzemanyag keverék veszélyeztetheti a katalizátor mıködését, és csökkenti annak élettartamát.

• Keverékarány 1:50 (2%) Universal, Universal powered by McCULLOCH kétütemı olajjal. 1:33 arány (3%) más, léghıtéses, kétütemı motorokhoz tervezett olajjal, amely megfelel a JASO FB/ISO EGB.

VIGYÁZAT! Bánjon óvatosan az üzemanyaggal. Ne feledkezzen meg a tız- és robbanás-veszélyrŒl, a gŒzök belégzésének veszélyeirŒl.

VIGYÁZAT! Az üzemanyag és annak gŒze tızveszélyes lehet, és belélegezve illetve bŒrrel érintkezve súlyos sérüléseket okozhat. Legyen ezért nagyon óvatos, amikor az üzemanyaggal bánik, és gondoskodjon megfelelŒ szellŒzésrŒl. Benzin, liter Kétütemı olaj, liter 2% (1:50) 3% (1:33) 5 0,10 0,15 10 0,20 0,30 15 0,30 0,45 20 0,40 0,60 S1155295-38_3,B40B,BTELITE.fm Page 396 Thursday, September 13, 2018 8:00 AMÜZEMANYAGKEZELÉS Hungarian – 397 Keverék

• A benzint és az olajat mindig tiszta, benzin számára jóváhagyott tartályban keverje.• Kezdje mindig a szükséges benzinmennyiség felével. Töltse ehhez hozzá a teljes olajmennyiséget. Keverje (rázza) össze az üzemanyagkeveréket. Töltse hozzá a benzin hátralevŒ részét.• Alaposan keverje (rázza) össze az üzemanyagkeveréket, mielŒtt azt a gép üzemanyagtartályába töltené.• Ne tartalékolja egy hónapnál tovább az üzemanyagot!• Ha a gépet hosszabb ideig nem használja, akkor ki kell üríteni és kitisztítani az üzemanyagtartályt. Tankolás
• Használjon túlcsordulás-védelemmel ellátott üzemanyagtartályt.• Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.• Törölje le az üzemanyagtartály fedele körüli felületet. Az üzemanyagba került szennyezŒdések üzemzavarokat okoznak.• Az üzemanyag betöltése elŒtt mozgassa meg alaposan a tartályt hogy az üzemanyag jól összekeveredjen. VIGYÁZAT! A következŒ óvintézkedések csökkentik a tızveszélyt:Az üzemanyagot a szabadban, szikra- és lángmentes helyen keverje és öntse.Ne dohányozzon, és ne helyezzen meleg tárgyakat az üzemanyag közelébe.Tankolás elŒtt mindig állítsa le a motort.Feltöltés elŒtt kapcsolja ki a motort, és hagyja hılni néhány percig.A tanksapkát óvatosan nyissa ki, hogy az esetleges túlnyomás lassan kiegyenlítŒdhessen.Szorítsa rá alaposan a tanksapkát tankolás után.Mindig vigye el a gépet a tankolás helyétŒl és forrásától, mielŒtt beindítaná.S1155295-38_3,B40B,BTELITE.fm Page 397 Thursday, September 13, 2018 8:00 AMBEINDÍTÁS ÉS LEÁLLÍTÁS 398 – Hungarian Indítás elŒtti ellenŒrzés

• EllenŒrizze, hogy a penge fogainak tövében, vagy a középponti nyílásban nem képzŒdtek-e repedések. A repedésképzŒdés leggyakoribb oka, ha az élezés során a fogtövekben éles sarkok keletkeztek, vagy ha a penge használatkor életlen volt. Ha repedéseket fedez fel a pengén, selejtezze ki azt.

• EllenŒrizze, hogy a támkarimán nem képzŒdtek-e repedések, például kopás vagy túl erŒs meghúzás következtében. Ha repedéseket fedez fel a támkarimán, selejtezze ki a azt.

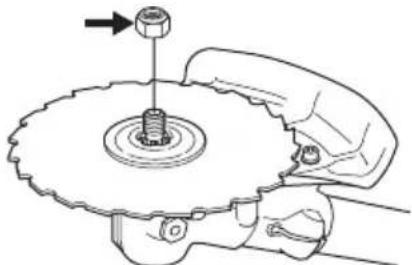

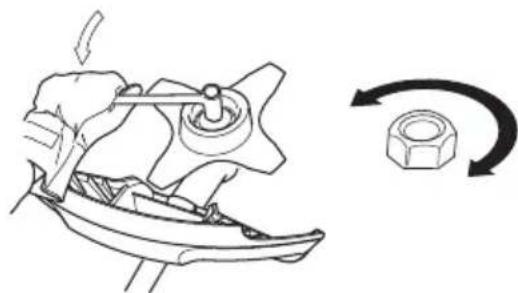

• Ügyeljen arra, hogy a zárócsavaranya ne lazuljon ki. A biztosítóanya meghúzási nyomatéka legalább 1,5 Nm legyen. A zárócsavaranya meghúzási nyomatéka 35-50 Nm legyen.

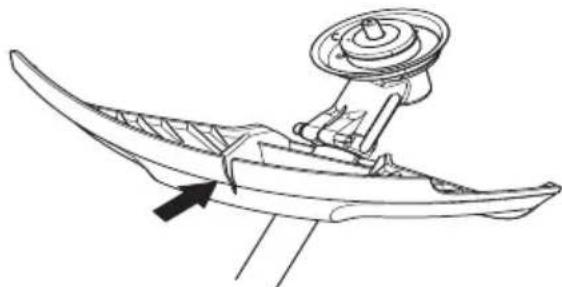

• EllenŒrizze, hogy a pengevédŒ sértetlen-e, és hogy nincsenek-e rajta repedések. Cserélje ki a pengevédŒt, ha az ütésnek lett kitéve, vagy ha repedések vannak rajta.

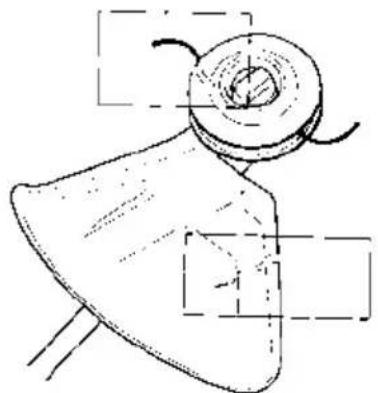

• EllenŒrizze, hogy a nyírófej és a trimmervédŒ sértetlenek- e, és hogy nincsenek-e rajtuk repedések. Cserélje ki a nyírófejet és a felcsapódás elleni védelmet, ha azok ütésnek lettek kitéve, vagy ha repedések vannak rajtuk.

• Soha ne használja a gépet védelem nélkül, vagy meghibásodott védelemmel.

• A gép elindítása elŒtt minden borítófedélnek épnek és helyesen rögzítettnek kell lennie. Beindítás és leállítás Beindítás Gyújtás: A leállító kapcsolót állítsa starthelyzetbe. Szívató: Állítsa a szívatógombot szívatóállásba.

VIGYÁZAT! A tengelykapcsoló fedelet és a hajtótengelycsövet a gép beindítása elŒtt kell felszerelni, ellenkezŒ esetben a tengelykapcsoló kilazulhat és személyi sérüléseket okozhat. Mindig vigye el a gépet a tankolás helyétŒl és forrásától, mielŒtt beindítaná. Helyezze a gépet stabil felületre. GyŒzŒdjön meg róla, hogy a vágófelszerelés nem érintkezik semmivel. Illetéktelenek nem tartózkodhatnak a munkaterületen, ellenkezŒ esetben komoly személyi sérülések veszélye áll fenn. A biztonsági távolság 15 méter. S1155295-38_3,B40B,BTELITE.fm Page 398 Thursday, September 13, 2018 8:00 AMBEINDÍTÁS ÉS LEÁLLÍTÁS Hungarian – 399 Üzemanyagpumpa: Nyomogassa az üzemanyagpumpa gumilabdáját, míg az el nem kezd üzemanyaggal töltŒdni. A labdának nem szükséges teljesen megtelnie. Nyomja a géptestet bal kézzel (FIGYELEM! Ne lábbal!) a talajhoz. Ragadja meg jobb kézzel az indítófogantyút, húzza ki lassan az indítózsinórt, amíg ellenállásba nem ütközik (az indítóhorgok kapaszkodnak), majd gyors, erŒteljes mozdulatokkal rántsa be a motort. Soha ne tekerje rá a kezére az indítózsinórt. A gyújtással egyidŒben nyomja vissza a szívatószabályozót, és ismételten próbálkozzon az indítással, amíg a motor be nem indul. Amikor a motor beindul, adjon gyorsan teljes gázt, és ezzel a startgáz automatikusan kikapcsolódik. FIGYELEM! Ne húzza ki az indítózsinórt teljesen, és ne engedje el az indítófogantyút, ha a zsinór teljesen kihúzott állapotban van. Ez a gép károsodását okozhatja. FIGYELEM! Semmilyen testrészével ne érjen a jelölt felülethez. Ha a gyertyasapka hibás, égési sérülések keletkezhetnek a bŒrön, vagy elektromos áramütés léphet fel. Mindig viseljen kesztyıt. Soha ne használjon olyan gépet, amelyben a gyertyasapka meghibásodott. Leállítás A motort a gyújtás kikapcsolásával lehet leállítani. FIGYELEM! A motort a gyújtás kikapcsolásával lehet leállítani.

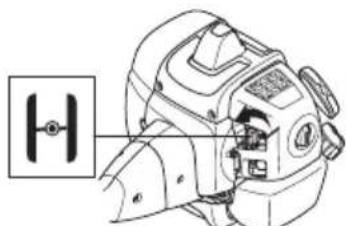

VIGYÁZAT! Ha a motor indításakor a szívatószabályozó szívató- illetve startgáz-helyzetben van, a vágófelszerelés azonnal forogni kezd. S1155295-38_3,B40B,BTELITE.fm Page 399 Thursday, September 13, 2018 8:00 AMMUNKATECHNIKA 400 – Hungarian Általános munkavédelmi utasítások AlapvetŒ munkavédelmi szabályok 1 Figyelje környezetét:

• Hogy meggyŒzŒdjön arról, hogy nincsenek személyek, állatok, vagy olyan tárgyak a közelben, amelyek befolyásolhatják a gép fölötti uralmát.

• Hogy biztosíthassa, hogy sem embert, állatot és egyebet nem fenyeget a vágófelszereléssel vagy a szétszóródó részekkel való érintkezés veszélye.

• FIGYELEM! Ne használja a gépet olyan körülmények között, ahol ha baleset következne be, nem lenne lehetŒsége segítséget hívni. 2 Vizsgálja meg a munkaterületet. Távolítson el minden mozdítható tárgyat, pl. köveket, üvegcserepeket, szögeket, fémdrótokat, zsinegeket, stb., amelyeket a vágófelszerelés felkaphat, vagy amelyek esetleg a felszerelésre csavarodhatnak. 3 Ne használja a fırészt rossz idŒben, például sırı ködben, erŒsen zuhogó esŒben, erŒs szélben vagy nagy hidegben, stb. A hideg idŒben végzett munka fárasztó, és gyakran kockázatokkal is jár, például jeges talaj, elŒre ki nem számítható dŒlési irány, stb. 4 Gondoskodjon róla, hogy stabilan álljon, és járása biztos legyen. Nézzen körül és ellenŒrizze lehetséges akadályok (például gyökerek, kövek, gödrök, árkok, stb.) jelenlétét, arra az esetre, ha hirtelen el kellene mozdulnia. LejtŒs helyeken nagy elŒvigyáza 5 Legyen rendkívül óvatos a feszített törzsek fırészelésekor. Egy feszített törzs fırészelés közben és után is visszaugorhat eredeti helyzetébe. Ha Ön helytelenül helyezkedik el, illetve nem jó helyen kezdi a fırészelést, a fa Önre vagy a gépre zuhanhat, és Ön elveszítheti a kontrollt. Mindkét eset súlyos személyi sérüléseket okozhat. 6 Tartsa meg egyensúlyát, és álljon szilárdan. Semerre ne hajoljon el a géppel. Mindig megfelelŒen egyensúlyozzon és álljon a talajon. 7 Csatlakoztassa a gépet a hevederen található függesztŒkarikára. A gépet mindig két kézzel fogja. A gépet tartsa a törzse mellett. Minden testrészét tartsa távol a forró felületektŒl. Minden testrészét tartsa távol a forgó vágófelszereléstŒl. 8 A vágófelszerelést mindig a derékvonalánál lejjebb tartsa. 9 Ha másik helyre viszi a gépet, kapcsolja ki a motort. Ha a gépet nagyobb távolságokra viszi illetve szállítja, alkalmazza a szállítási biztosító szerkezetet. 10 Ne tegye le a gépet, ha a motor jár, anélkül, hogy felügyelne rá. FONTOS! Ez a fejezet a tisztítófırész és a trimmelŒ fırész használatára vonatkozó alapvetŒ biztonsági szabályokat tartalmazza. Ha munka közben elbizonytalanodik a munka folytatását illetŒen, kérje szakember tanácsát. Forduljon kereskedŒhöz vagy márkaszervizhez. Ne használja a gépet olyan feladatok elvégzésére, amelyekhez, úgy véli, nincs elegenŒ szakértelme. Használat elŒtt Önnek tisztán kell látnia a különbséget az erdŒtisztogatás, a fıritkítás és a fınyírás között. S1155295-38_3,B40B,BTELITE.fm Page 400 Thursday, September 13, 2018 8:00 AMMUNKATECHNIKA Hungarian – 401 A tisztogatás ABC-je

• Mindig megfelelŒ felszerelést használjon.

• A felszerelés mindig megfelelŒen legyen beállítva.

• Tartsa be a biztonsági elŒírásokat.

• Jól szervezze meg a munkát.

• Pengével végzett munka során mindig teljes fordulatszámot alkalmazzon.

• Mindig éles pengéket használjon.

• Kerülje, hogy a penge kövekbe ütközzön.

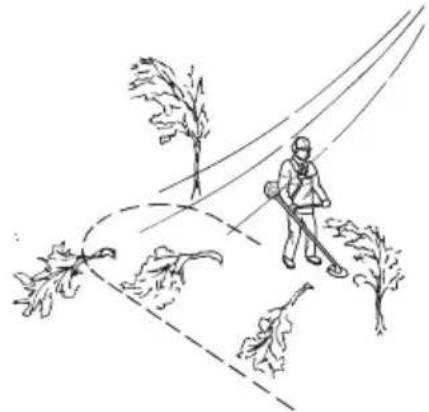

• Határozza meg a dŒlés irányát (használja ki a szelet). Munkamódszerek

• A tisztogatás megkezdése elŒtt ellenŒrizze a munkafelületet, a terepet, a talaj dŒlésszögét, hogy a terep köves-e, vannak-e rajta, gödrök, stb.

• Ezután kezdje el a munkát a terep könnyebbik részén, és így a tisztogatás jól kezdŒdik.

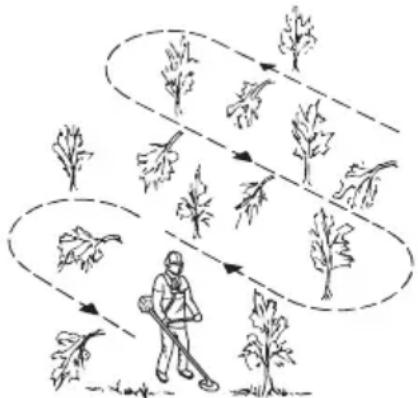

• Szisztematikusan, elŒre-hátra mozogva dolgozzon a terepen, és minden egyes húzással 4-5 m területet fogjon be. A munkavégzŒ ezzel mindkét oldalon kihasználja a gép teljes munkaterületét, és egy könnyı, változatos munkaterületen dolgozhat.

• Egy munkaszakasz hossza kb. 75 m legyen. A töltŒállomást is vigye magával, abban az ütemben, ahogyan a munka halad.

• LejtŒkön a munkaszakasz mindig legyen merŒleges a lejtŒre. Sokkal könnyebb keresztben haladni a lejtŒn, mint le- és felfelé vezetŒ irányban.

• A munkaszakaszt úgy tervezze meg, hogy kikerülhesse az árkokat és az egyéb akadályokat a terepen. Vegye

VIGYÁZAT! Amikor a motor illetve a vágófelszerelés forog, sem a gép felhasználója, sem más nem távolíthatja el a vágott anyagot, mivel ez súlyos sérülésekhez vezethet. MielŒtt eltávolítaná a penge tengelye köré csavarodott anyagot, állítsa le a motort és a vágófelszerelést, mivel ellenkezŒ esetben sérülés veszélye áll fenn. A használat során és után a szögváltómı meleg lehet. Érintés esetén égési sérülés veszélye áll fenn.

VIGYÁZAT! Vigyázzon a felcsapódó tárgyaktól. Mindig elismert szemvédŒt használjon. Soha ne hajoljon a vágófelszerelés védŒegysége fölé. Kövek, szemét stb. kerülhetnek a szembe és vakságot illetve súlyos sérüléseket okozhatnak. Senkit ne engedjen a munkaterületre. Gyermekek, állatok, szemlélŒdŒk és segítŒtársak is csak 15 m távolságig közelíthetik meg a munkaterületet. Ha valaki közeledik, azonnal állítsa le a gépet. MielŒtt megfordulna a géppel, mindig ellenŒrizze, hogy nem tartózkodik- e valaki a biztonsági zónán belül.

VIGYÁZAT! A védŒrész és a vágófelszerelés közé idŒnként gallyak, fı illetve ágak szorulhatnak. Tisztításnál mindig állítsa le a motort.

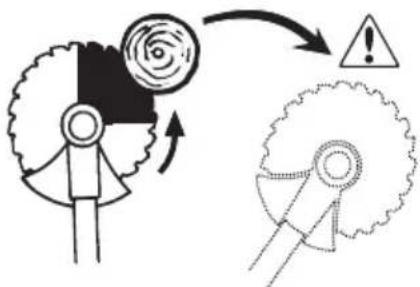

VIGYÁZAT! A fırész- vagy fıvágó késsel felszerelt gépek hirtelen oldalra csapódhatnak, amikor a kés szilárd tárgynak ütközik. Ezt a jelenséget késlökésnek nevezzük. A késlökés olyan erŒteljes is lehet, hogy a gépet és/vagy a kezelŒt elfordíthatja valamelyik irányba, és így a kezelŒ elveszítheti uralmát a gép felett. A késlökés teljesen váratlanul is bekövetkezhet, anélkül, hogy arra a gép lelassulása vagy elakadása figyelmeztetne. A késlökés gyakrabban következik be olyan területen, ahol a vágandó anyagot nem lehet jól látni. Ne fırészeljen a pengének azon a vágóterületén, amely megegyezik a 12 és 3 óra közötti szöggel az óra számlapján. A penge forgási sebessége ezen az érintési felületen visszalökést idézhet elŒ, ha a penge vastagabb törzshöz ér. S1155295-38_3,B40B,BTELITE.fm Page 401 Thursday, September 13, 2018 8:00 AMMUNKATECHNIKA 402 – Hungarian figyelembe a szélviszonyokat is, hogy a kivágott fák a terep már megtisztított részére dŒlhessenek. ErdŒtisztogatás fırészpengével

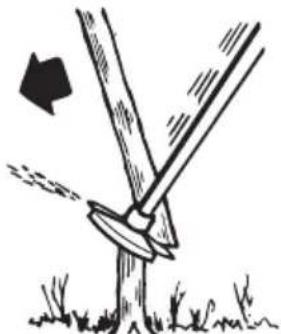

• Nagyobb törzsek vágásánál nagyobb a visszalökés veszélye. Ezért kerülje a 12 és a 3 óra közötti vágási szögnek megfelelŒ terület fırészelését.

• Ahhoz, hogy a fa balra dŒljön, a fa alsó részét jobbra kell mozdítani. Döntse meg a pengét és egy határozott mozdulattal nyomja diagonálisan lefelé, jobbra. Ugyanakkor nyomja a pengevédŒt a fa törzséhez. Használja a 3 és 5 óra közötti vágási szögnek megfelelŒ pengeszakaszt. Adjon teljes gázt, mielŒtt a pengét a felülethez nyomja.

• Ahhoz, hogy a fa jobbra dŒljön, a fa alsó részét balra kell mozdítani. Döntse meg a pengét és nyomja diagonálisan felfelé, jobbra. Használja a 3 és 5 óra közötti vágási szögnek megfelelŒ pengeszakaszt, úgy, hogy a penge forgásiránya balra vigye a fa törzsének alsó részét.

• Ahhoz, hogy a fa elŒre dŒljön, a fa alsó részét hátra kell feszíteni. Húzza hátra a pengét egy gyors és határozott mozdulattal.

• A feldolgozásra váró vastagabb törzseket két oldalról kell bevágni. Határozza meg elŒször a fatörzs esésének irányát. ElŒször a dŒlési oldalon használja a fırészt. Ezután fırészelje be a másik oldalon, hogy a törzs eldŒljön. A fa vastagságától és a fatípus keménységétŒl függŒen nyomást kell gyakorolni a törzsre. A vékonyabb törzsek erŒteljesebb, míg a vastagabbak gyengébb nyomást igényelnek.

• Ha a fák sırın egymás mellett állnak, a haladás sebességét ennek figyelembevételével válassza meg.

• Ha a penge beszorul egy fatörzsbe, soha ne próbálja azt a gépet megrántva kiszabadítani. Ilyenkor a penge, a szögváltómı, hajtótengelycsŒ vagy a kormány megsérülhet. Engedje el a fogantyút, fogja meg két kézzel a hajtótengelycsövet és húzza ki lassan a gépet. S1155295-38_3,B40B,BTELITE.fm Page 402 Thursday, September 13, 2018 8:00 AMMUNKATECHNIKA Hungarian – 403 Bokorirtás fırészpengével

• Vágja ki a vékony törzseket és vesszŒket. Oldalirányban, ingamozdulatokkal végezze a munkát.

• Próbáljon egy mozdulattal több ágat lefırészelni.

• Lombos részeknél elŒször mindig a külsŒ oldalon végezze el a ritkítást. Ritkítsa meg elŒször alaposan a külsŒ gallyakat, hogy ezáltal megakadályozza, hogy a fırész megakadjon valamiben. Ezt követŒen ritkítsa le a gallyakat a megfelelŒ magasságig. Próbáljon ezután behatolni a pengével és belülrŒl kifelé haladni. Ha még így is nehéz megközelíteni a ritkítandó részeket, távolítson el még több gallyat, és engedje azokat lehullani. Így csökken a veszélye annak, hogy a fırész beleakad valamibe. Fıritkítás fıpengével

• Fıpengét és fıkést ne használjon vesszŒ jellegı törzsekhez.

• A magas és erŒteljes fı minden típusának ritkítása fıpengével történik.

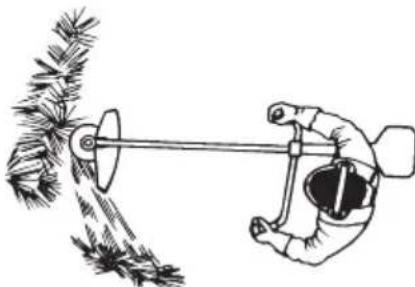

• A füvet oldalirányban ingaszerı mozgással lekaszáljuk, a jobbról balra induló mozdulattal ritkítunk, a balról jobbra induló mozdulattal pedig visszatérünk a kiindulóhelyzetbe. A penge a bal oldalával dolgozzon ("8 és12 óra között").

• Ha a fıritkítás során a pengét kissé balra döntjük, a fı rendbe gyılik, amely megkönnyíti az összegyıjtést, például a gereblyézésnél.

• Igyekezzen ritmikusan dolgozni. Álljon stabilan, lábait kissé széttéve. A kiindulóhelyzetbe visszatérve lépjen elŒre, majd vesse meg újra lábát a talajon.

• A támasztócsésze finoman érintkezzen a talajjal. A támasztócsésze rendeltetése, hogy ne engedje a pengét a talajnak ütközni.

• Csökkentse a fı penge köré csavarodásának veszélyét az alábbi szabályok betartásával: 1Mindig teljes gázzal dolgozzon. 2Miközben visszatér a kiindulóhelyzetbe, ne érintse a frissen levágott füvet.

• MielŒtt a levágott anyagot összegyıjti, állítsa le a motort, lazítsa meg a hevedert, és tegye le a gépet a talajra. Fınyírás nyírófejjel Nyírás

• Tartsa a nyírófejet közvetlenül a föld fölött, ferdén. A munkát a zsinór vége végzi. Hagyja a zsinórt saját sebességével dolgozni. Ne nyomja rá a zsinórt a kaszálandó felületre.

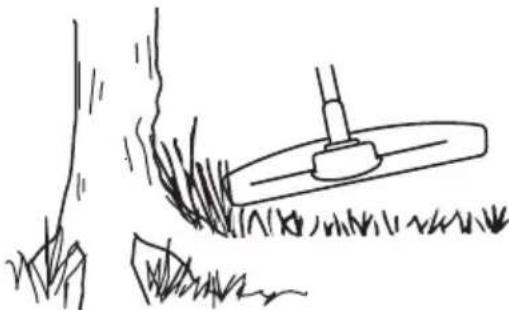

• A zsinór könnyen lekaszálja a füvet és a gyomot a falak, kerítés és a fák tövében, valamint a szegélyek mentén, de ugyanakkor felsértheti a fák és bokrok érzékeny kérgét és a kertoszlopokat.

• Ha 10-12 cm-re csökkenti a zsinór hosszát és csökkenti a motor fordulatszámát, a sérülés veszélye is csökken. Tisztogatás

• Tisztogatáskor eltávolításra kerülnek a nem kívánt növények. A nyírófejet tartsa közvetlenül a föld fölött, ferdén. A zsinór vége a fák, oszlopok, szobrok, stb. körül a földhöz ütŒdhet. FIGYELEM! Ez a módszer gyorsítja a zsinór elhasználódását.

• Kavicsos, téglás, betonos terepen vagy vaskerítés körül a zsinór gyorsabban elhasználódik, mint a fák és a fakerítések mellett végzett munka során, és gyakrabban kell adagolni. S1155295-38_3,B40B,BTELITE.fm Page 403 Thursday, September 13, 2018 8:00 AMMUNKATECHNIKA 404 – Hungarian

• Fınyírás és tisztogatás közben ne adjon teljes gázt (80%), ezáltal megnŒ a zsinór élettartama, és csökken a nyírófej kopása. Vágás

• A trimmelŒ fırész ideális olyan helyeken is, melyekhez hagyományos fınyíró gépekkel nem lehet hozzáférni. Munka közben a zsinórnak a földdel párhuzamosan kell elhelyezkednie. Ne nyomja a nyírófejet a földhöz, mivel ez tönkreteheti a pázsitot, és az eszközön is sérülést okozhat.

• Ne engedje, hogy vágás közben a nyírófej érintse a földet. Az állandó érintkezéstŒl a nyírófej megsérülhet, és elhasználódása is gyorsabb. Söprés

• A forgó zsinór ventillációs hatása gyors és könnyı tisztogatásra alkalmas. Tartsa a zsinórt a söprendŒ felületekkel párhuzamosan, és mozgassa elŒre-hátra a szerszámot.

• Fınyírás és söprögetés közben alkalmazzon teljes gázt a legjobb eredmény elérése érdekében. S1155295-38_3,B40B,BTELITE.fm Page 404 Thursday, September 13, 2018 8:00 AMKARBANTARTÁS Hungarian – 405 Porlasztó Az alapjárati fordulatszám (T) beállítása EllenŒrizze a légszırŒ tisztaságát. Az alapjárati fordulatszám akkor megfelelŒ, ha a vágófelszerelés nem forog. Amennyiben beállításra van szükség, a motor mıködése közben a T alapjárati csavart fordítsa az óramutató járásával megegyezŒ irányba addig, amíg a vágófelszerelés forogni nem kezd. Fordítsa a csavart az óramutató járásával ellenkezŒ irányba, amíg a vágófelszerelés le nem áll. Az alapjárati fordulatszám beállítása akkor megfelelŒ, ha a motor valamennyi helyzetben megfelelŒen mıködik, és pontosan érezhetŒ az a fordulatszám, amikor a vágófelszerelés forogni kezd.Javasolt alapjárati fordulatszám: Lásd a Mıszaki adatok címı fejezetet. Kipufogódob FIGYELEM! Egyes hangtompítók katalizátorosak. Olvassa el a Mıszaki adatok címı fejezetet, hogy megtudja, hogy az Ön gépe katalizátoros-e.A kipufogódobot arra a feladatra tervezték, hogy csökkentse a zajszintet, és, hogy a kipufogógázokat a kezelŒtŒl elvezesse. A kipufogógázok forróak,és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak, ha száraz és gyúlékony anyaggal érintkeznek.Bizonyos kipufogódobok speciális szikrafogó hálóval vannak ellátva. Ha az Ön gépén van ilyen háló, akkor azt hetente legalább egyszer meg kell tisztítania. Ezt drótkefével lehet a legjobban elvégezni.A hálót a nem katalizátoros hangtompítókon hetente egyszer kell tisztítani, esetleg cserélni. A hálót a katalizátoros hangtompítókon havonta egyszer ellenŒrizni, esetleg tisztítani kell. Ha a háló sérült, cserélje ki.Ha a háló gyakran eltömŒdik, az annak a jele lehet, hogy a katalizátor nem mıködik megfelelŒen. EllenŒriztesse a szerkezetet viszonteladójával. Egy eltömŒdött háló a gép túlmelegedéséhez, és a henger és a dugattyú sérüléséhez vezet.FIGYELEM! Ne üzemeltesse a gépet hibás hangfogóval. VIGYÁZAT! Ha az alapjáratot nem lehet úgy beállítani, hogy a vágófelszerelés ne forogjon, forduljon szervizmıhelyhez/kereskedŒhöz. Ne használja a gépet addig, amíg az nincs helyesen beállítva illetve megjavítva. VIGYÁZAT! A katalízises elemekkel ellátott hangfogók erŒsen felhevülnek munka közben és a munka után is melegek maradnak egy ideig. Ez az üresjáratra is vonatkozik. A kipufogó érintése égési sérüléseket okozhat. Ne feledkezzen meg a tızveszélyrŒl!S1155295-38_3,B40B,BTELITE.fm Page 405 Thursday, September 13, 2018 8:00 AMKARBANTARTÁS 406 – Hungarian A hıtŒrendszer A lehetŒ legalacsonyabb üzemi hŒmérséklet megtartása érdekében a gép hıtŒrendszerrel van felszerelve.A hıtŒrendszer a következŒkbŒl áll:1 HıtŒbordák a hengeren2 LevegŒbeszívó nyílásTisztítsa meg kefével a hıtŒrendszert hetente egyszer, erŒs igénybevétel esetén gyakrabban is. Szennyezett vagy eltömŒdött hıtŒrendszernek a gép túlmelegedése az eredménye, ami a dugattyú és a henger károsodását okozza. LevegŒszırŒ A levegŒszırŒt rendszeresen tisztítani kell a portól és a szennyezŒdésektŒl, hogy elkerüljük a következŒket:• A porlasztó üzemzavarai• Indítási problémák• A motor teljesítményének csökkenése• A motor részeinek fölösleges kopása• Szokatlanul nagy üzemanyagfogyasztás.A levegŒszırŒt 25 óránként, vagy rendkívül poros körülmények esetén többször kell tisztítani. A levegŒszırŒ tisztítása Távolítsa el a légszırŒ zárófedelét és vegye ki a szırŒt. Tisztítsa ki sırített levegŒvel.Egy bizonyos idŒn túl használt levegŒszırŒt nem lehet teljesen megtisztítani. Ezért rendszeres idŒközönként új levegŒszırŒre kell azt kicserélni. Egy megrongálódott levegŒszırŒt mindig ki kell cserélni. ÜzemanyagszırŒ 1 ÜzemanyagszırŒHa a motor nem kap elég üzemanyagot, ellenŒrizze, nincs-e elzáródva a tanksapka és az üzemanyagszırŒ. Szögváltómı A szögváltómı gyárilag fel van töltve megfelelŒ mennyiségı kenŒanyaggal. MielŒtt használatban venné a gépet, mégis ellenŒrizze, hogy a szögváltómı 3/4 részig meg van-e töltve kenŒanyaggal. Használjon speciális HUSQVARNA kenŒolajat.A váltóházban a kenŒanyagot általában nem kell cserélni, kivéve javításkor.

S1155295-38_3,B40B,BTELITE.fm Page 406 Thursday, September 13, 2018 8:00 AMKARBANTARTÁS Hungarian – 407 Gyújtógyertya A gyújtógyertya mıszaki állapotát befolyásolja:

• Helytelen porlasztóbeállítás.

• Nem megfelelŒ a kenŒanyag ( túl sok az olaj, vagy rossz a minŒsége).

• ElszennyezŒdött levegŒszırŒ. Ezek a tényezŒk lerakódásokat okozhatnak a gyújtógyertya elektródáin, ami üzemzavarokhoz és indítási problémákhoz vezethet. Ha a gép erŒtlen, nehéz beindítani, vagy egyenlŒtlen az üresjárata, akkor mindig ellenŒrizze elŒször a gyújtógyertyát. Ha a gyújtógyertya elszennyezŒdött, tisztítsa meg azt és ellenŒrizze a szikraközt. A helyes szikraköz 0,9-1,0 mm. A gyújtógyertyát kb. egy hónapnyi üzemelés után ki kell cserélni, vagy korábban, ha az elektródák nagyon elhasználódtak. FIGYELEM! Használja mindig az elŒírt típusú gyújtógyertyát! Nem megfelelŒ gyújtógyertya komolyan károsíthatja a hengert és a dugattyút. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja. 0,9 - 1,0 mm S1155295-38_3,B40B,BTELITE.fm Page 407 Thursday, September 13, 2018 8:00 AM408 – Hungarian KARBANTARTÁS Karbantartási séma Alább következik egy lista a gép karbantartásának pontjaival. A legtöbb pontot a Karbantartás címı fejezet írja le. A felhasználó kizárólag olyan karbantartási és szervizmunkákat végezhet, amelyek ebben a használati utasításban szerepelnek. Komolyabb beavatkozásokat csak elismert szervizmıhely végezhet. Karbantartás Napi karbantartás Heti karbantartás Havi karbantartás Tisztítsa meg a gépet kívülrŒl. X EllenŒrizze, hogy a heveder sértetlen-e. X EllenŒrizze a gázszabályozó zár és a gázszabályozó mıködését biztonsági szempontból.

EllenŒrizze, hogy a fogantyú és a kormány nem sérült-e és biztonságosan van-e rögzítve.

EllenŒrizze, hogy a leállító kapcsoló mıködik-e. X GyŒzŒdjön meg róla hogy a vágófelszerelés alapjáratban nem jön mozgásba.

Tisztítsa meg a levegŒszırŒt. Ha szükséges, cserélje ki. X EllenŒrizze, hogy a védŒegység ép-e, és nincs-e rajta repedés. Ha a védŒlemezek sérültek, ütést kaptak, ki kell cserélni Œket.

EllenŒrizze, hogy a penge jól kiegyensúlyozott, élesített és nem repedezett-e. A kiegyensúlyozatlan penge rezgéseket idéz elŒ, s ez megrongálhatja a gépet.

EllenŒrizze, hogy a nyírófej ép-e, és nincs-e rajta repedés. Szükség esetén cserélje ki a nyírófejet.

EllenŒrizze, hogy a vágófelszerelésen jól meg van-e húzva a csavaranya.

EllenŒrizze, hogy a penge szállítási rögzítŒ szerkezete ép és helyesen felerŒsíthetŒ-e.

EllenŒrizze, hogy a csavarok és csavaranyák megfelelŒen meg vannak-e húzva.

EllenŒrizze, hogy nincs-e üzemanyagszivárgás a motortól, üzemanyagtartálytól illetve üzemanyagvezetékektŒl.

EllenŒrizze indítószerkezetet a zsinórjával. X Tisztítsa meg a gyújtógyertya külsŒ felületét. Szerelje le a gyertyát és ellenŒrizze az elektródahézagokat. A hézag 0,9-1,0 mm legyen, ellenkezŒ esetben a gyertyát ki kell cserélni. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.

Tisztítsa meg a porlasztót kívülrŒl, és a porlasztó környékét. X EllenŒrizze, hogy a szögváltómı 3/4 részig fel van-e töltve kenŒanyaggal. Ha szükséges, töltse fel speciális zsírral.

EllenŒrizze, hogy az üzemanyagszırŒ nincs-e elszennyezŒdve, illetve hogy az üzemanyagvezetéken nincsenek-e repedések vagy egyéb sérülések. Szükség esetén cserélje ki.

EllenŒrizze az összes villamos vezetéket és csatlakozást. X Cserélje ki a gyújtógyertyát. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.

1. sz. megjegyzés: A környezet zajszennyezése zajteljesítményszintként (L

) mérve a 2000/14/EG EGK-dírektíva szerint. A gép jelentésben szereplŒ hangteljesítményszintjét a legmagasabb szintet produkáló eredeti vágófelszereléssel mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesítmény tartalmazza a mérési eredményben lévŒ ingadozást és az azonos modellı gépek közti eltéréseket is a 2000/14/EK jelı irányelv értelmében. 2. megjegyzés: A gép ekvivalens hangnyomásszintjére vonatkozó jelentési adatok az 1 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

3. megjegyzés: Az ekvivalens rezgésszintre vonatkozó megküldött adatok az 1 m/s

tipikus statisztikus ingadozásával (szórásával) rendelkeznek. Mıszaki adatok B40 B ELITE B40 BT ELITE Motor Hengerırtartalom, cm

40,1 40,1 HengerátmérŒ, mm 40,5 40,5 Löket, mm 31,1 31,1 Fordulatszám alapjáraton, ford/perc 3000 3000 Javasolt legmagasabb fordulatszám, ford/perc 12000 12000 Forgási sebesség a kimenŒ tengelyen, ford/perc 8220 8220 Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/ ford/perc 1,5/9000 1,5/9000 Gyújtásrendszer Gyújtógyertya NGK CMR7H-10 NGK CMR7H-10 Elektródatávolság, mm 0,9-1,0 0,9-1,0 Üzemanyag-/kenŒrendszer Benzintartály ırtartalma 1,0 1,0 Tömeg Súly üzemanyag, vágófelszerelés és lemez nélkül, kg 7,3 7,4 Zajkibocsátás (lásd megj. 1) Zajszint, mért, dB(A) 112 112 Zajszint, garantált L

dB(A) 118 118 Zajszintek (2.sz.jegyzet) A kezelŒ hallószervére gyakorolt, a EN ISO 11806 és az ISO 22868 szerint mért ekvivalens hangnyomásszint, dB(A): Nyírófejjel ellátva (eredeti) 100 100 Fıvágó késsel ellátva (eredeti), 255-3 99 99 Fıvágó késsel ellátva (eredeti), 255-4 99 99 Fırészpengével ellátva (eredeti) - 98 Rezgésszintek (lásd a 3. sz. megjegyzést) Az EN ISO 11806 és az ISO 22867 szerint mért ekvivalens rezgésszintek (a hv,eq ) a fogantyúban, m/s

Nyírófejjel ellátva (eredeti), bal/jobb 3.4/4.4 3.4/4.4 Fıvágó késsel ellátva (eredeti), bal/jobb, 255-3 3.5/3.4 3.5/3.4 Fıvágó késsel ellátva (eredeti), bal/jobb, 255-4 5.2/5.1 5.2/5.1 Fırészpengével ellátva (eredeti), bal/jobb - 4.5/4.2 S1155295-38_3,B40B,BTELITE.fm Page 409 Thursday, September 13, 2018 8:00 AM410 – Hungarian
