Produkttyp	Robotdammsugare
Märke	Xiaomi
Modell	Robot Vacuum X20 Max (D109GL)
Robotens mått	Φ350 × 97 mm
Omni-stationens mått	563 × 420 × 340 mm
Batteri	Litiumjon 4800 mAh (drift) / 5200 mAh (nominell)
Laddningstid	Cirka 6,5 timmar
Stationens strömförsörjning	220–240 V ~ 50/60 Hz
Anslutning	Wi-Fi 2,4 GHz IEEE 802.11 b/g/n, Bluetooth 4.2
App-kompatibilitet	Android 9.0 och iOS 12.0 eller senare
Rengöringslägen	Dammsugning, Moppning, Dammsugning före moppning
Automatiska funktioner	Automatisk tömning, Mopptvätt med varmt vatten, Torkning med torr luft
Kapacitet rent vattentank	4 L
Filtertyp	Högpresterande (rekommenderas byte var 3-5 månad)
Huvudborste	Borste med automatisk hårklippning
Säkerhet	Laser klass 1, barnlås, automatisk avstängning vid problem
Rekommenderat underhåll	Regelbunden rengöring av sensorer, borstar, filter, tankar; tömning av engångspåse
Reservdelar	Engångspåse (hållbarhet ca 2,5 månader), filter, sidoborstar, mopp, etc.
Garanti	Se gällande villkor

Vanliga frågor - Robot Vacuum X20 Max Xiaomi

Hur ansluter jag roboten till Xiaomi Home-appen?

Skanna den medföljande QR-koden eller ladda ner Xiaomi Home-appen från App Store eller Google Play. Öppna appen, tryck på '+' ikonen uppe till höger och följ instruktionerna för att lägga till din enhet. Se till att ditt Wi-Fi-nätverk är på 2,4 GHz.

Varför återvänder inte roboten till laddstationen?

Kontrollera att omni-stationen är ansluten och att laddkontakterna är rena. Se till att roboten startar från stationen. Flytta inte stationen under rengöring. Om problemet kvarstår, återställ Wi-Fi (håll knapparna intryckta i 7 sekunder) och kartlägg på nytt.

Hur aktiverar jag moppning?

Montera moppsetet på roboten och fyll rent vattentanken. I appen, välj läge Moppning eller Dammsugning före moppning. Roboten fuktar automatiskt mopparna innan den börjar.

Hur ofta måste jag byta filtret?

Filtret bör rengöras varannan vecka och bytas var 3-5 månad beroende på användning. Använd en torr trasa för rengöring. Rengör inte med hårda föremål.

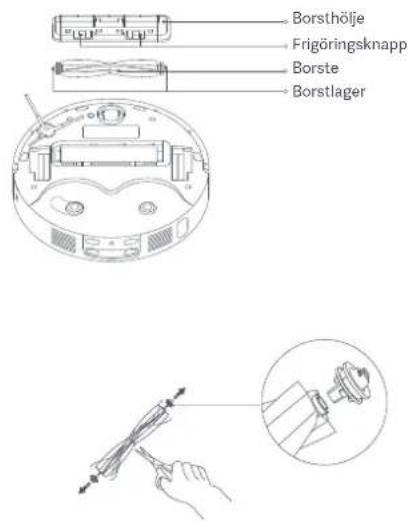

Hur rengör jag huvudborsten?

Vänd på roboten, ta bort borstskyddet, lyft upp borsten och ta bort lagren. Klipp av trassligt hår med sax. Rengör skräp och sätt tillbaka. Använd borsten med automatisk hårklippning för enklare underhåll.

Vad gör jag om roboten visar ett felmeddelande?

Kontrollera lampan: blinkande orange indikerar ett fel. Pausa roboten och kontrollera hinder, blockerade borstar eller full tank. Återställ roboten genom att hålla strömknappen intryckt i 3 sekunder. Se appen för felkod.

Hur tömmer jag engångspåsen?

Öppna luckan till stationens dammfack, ta bort påsen genom att dra i handtaget så att det stängs automatiskt. Släng den och sätt i en ny påse genom att föra in handtaget i springan tills det klickar.

Kan roboten rengöra på matta?

Ja, men undvik långa tovade mattor eller fransar eftersom de kan blockera roboten. Använd appen för att ställa in begränsade zoner på sådana mattor, särskilt i moppningsläge för att undvika att blöta ner dem.

Hur aktiverar jag barnlåset?

Håll knappen på roboten intryckt i 3 sekunder för att aktivera eller avaktivera barnlåset. När det är aktiverat fungerar inte robotens knappar; du kan fortfarande använda appen.

Varför tömmer inte stationen automatiskt dammet?

Kontrollera att automatisk tömning är aktiverad i appen. Tömning sker endast när roboten återvänder för att ladda efter en dammsugnings- eller dammsugning+moppningsuppgift. Om roboten återvänder halvvägs för mopptvätt sker ingen tömning.

BRUKSANVISNING Robot Vacuum X20 Max Xiaomi

Läs igenom användarmanualen noggrant innan användning och bevara den för framtida användning.

Användningsrestriktioner

• Denna produkt är endast avsedd för golvrengöring i hemmiljö. Använd den inte utomhus, på ytor som inte är golv eller i kommersiella eller industriella miljöer.
• Den här apparaten kan användas av barn som är åtta år eller äldre och personer med fysiska, sensoriska eller mentala funktionsnedsättningar eller bristande erfarenhet och kunskap, om de är under tillsyn eller har fått instruktioner om hur apparaten ska användas på ett säkert sätt och är införstådda med riskerna. Barn ska inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.
• Den här enheten är inte avsedd för användning av personer, däribland barn, med fysiska, sensoriska eller mentala funktionsnedsättningar, eller med bristande erfarenhet och kunskap, såvida de inte övervakas eller har fått instruktioner om hur enheten ska användas av en person som ansvarar för deras säkerhet. Barn bör övervakas för att säkerställa att de inte leker med apparaten.
• Om anslutningskabeln är skadad måste den bytas ut mot en speciell anslutningskabel som finns tillgänglig från tillverkaren eller dess serviceverkstad. Apparaten innehåller batterier som endast får bytas av experter.
• Se till att barn och husdjur hålls på säkert avstånd från robotdammsugaren medan den är i gång.
• Använd inte robotdammsugaren i ett område upphöjt över marknivån utan en skyddande barriär.
• Placera inte robotdammsugaren upp och ner. Flytta inte robotdammsugaren genom att använda dess LDS-lasersensorlock, lock eller stötfångare som handtag.
• Installera, ladda eller använd inte denna robotdammsugare utomhus, i badrum eller i närheten av en pool.
• Fara kan uppstå om apparaten kör över nät sladden.
• Ta bort ömtåliga eller små föremål från golvet för att förhindra att robotdammsugaren stöter till och skadar dem.
• Placera inte barn, husdjur eller föremål ovanpå robotdammsugaren, oavsett om den är stillastående eller rör sig.
• Håll händer, fingrar och andra kroppsdelar borta från robotdammsugarens sugöppning.
• Använd inte robotdammsugaren för att rengöra brinnande ämnen.
• Dammsug inte upp hårda eller vassa föremål.
• Du måste ta ut kontakten från uttaget innan rengöring och underhåll av apparaten.
• Torka inte av robotdammsugaren eller omnistationen med en våt trasa och skölj inte av dem med vätska. Efter att tvättbara delar rengjorts måste dessa torkas noggrant innan de installeras på nytt och används.
• Se till att robotdammsugaren är avstängd när den transporteras och att den om möjligt förvaras i originalförpackningen.
• Använd denna produkt i enlighet med instruktionerna i användarmanualen. Användare är ansvariga för förlust eller skada som uppstår på grund av felaktig användning av denna produkt.
• Använd inte robotdammsugaren i en omgivande temperatur över 40°C eller under 0°C eller på ett golv med vätskor eller klibbiga ämnen.

Batterier och laddning

VARNING:

• Använd inte batterier, anslutningskablar eller omnistationer från någon tredje part. Robotdammsugaren kan endast användas med omnistationen D109-JZEU.
• Ladda aldrig icke-uppladdningsbara batterier.
• Ingen åtgärd behövs från användarna för att växla omnistationen mellan 50 Hz och 60 Hz och produkten kan anpassa sig själv för både 50 Hz och 60 Hz.
• Försök inte ta isär, reparera eller modifiera batteriet eller omnistationen på egen hand.
• Placera inte omnistationen nära en värmekälla.
• Använd inte våt trasa eller våta händer för att torka eller rengöra omnistationens laddningskontakter.
• Utsätt inte apparaten eller batteriet för höga temperaturer.
• Var uppmärksam på risken för att polerna på den batteridrivna apparaten eller batteriet kortsluts av metallföremål.
• Om robotdammsugaren inte kommer att användas under en längre tid, ladda den helt, stäng sedan av den och förvara den på en sval, torr plats. Ladda robotdammsugaren minst en gång var tredje månad för att undvika att batteriet laddas ur för mycket.
• Skada inte batteriet när du tar ur det för att undvika kortslutning eller vätskeläckage. Om batteriet läcker måste du vara noga med att vätskan inte hamnar på huden eller kläderna, och torka bort den direkt med en torr trasa. Skicka sedan batteriet till en lämplig återvinningsanläggning eller angivet kundserviceteam för att kassera det på rätt sätt.
• Litiumjonbatteripaketet innehåller ämnen som är skadliga för miljön. Innan du kasserar robotdammsugaren ska du först ta bort batteripaketet och sedan kassera det eller återvinna det i enlighet med lokala lagar och regler i det land eller den region det används i.
• När du tar bort batterierna från produkten är det lämpligt att köra slut på batterierna och se till att din produkt är frånkopplad från en strömkälla.
• Ta bort skruven på undersidan och ta sedan bort locket.
• Koppla ur batterikontakten och ta sedan ut batterierna. Skada inte batterifacket för att undvika risk för personskador.
• Lämna in batterierna till en professionell återvinningsorganisation.
• Batteriet måste tas ur apparaten innan den kastas.
• Apparaten måste kopplas från strömkällan när batteriet ska tas ur.
• Batteriet ska kasseras på ett säkert sätt.

Endast för inomhusbruk.

Läs instruktionerna före användning.

Lasersäkerhetsinformation

Lasersensorn i denna produkt uppfyller standarden IEC 60825-1: 2014 och EN 60825-1:2014/A11:2021 för klass 1

laserprodukter. Undvik direkt ögonkontakt med den under användning.

Produkten har inte utformats för att uppfylla något annat likvärdigt tillstånd vad gäller energieffektivitetskrav eller energihanteringsfunktion. Produktens elförbrukning är sannolikt högre än andra produkter som uppfyller dessa funktionskrav.

Produktöversikt

Robotdammsugare

Anteckning: Illustrationerna av produkten, tillbehören och användargränssnittet i användarmanualen är endast avsedda som referens. Den faktiska produkten och dess funktioner kan variera på grund av produktförbättringar.

Förinstallerade tillbehör

Borste

Borstholje Dammbehållare Filter (förinstallerat på

dammbehållare)

Andra tillbehör

Sidoborste

Anslutningskabel

Automatisk hårklippningsborste

Engångspåse (förinstallerad i

Hållare till moppdyna ×2

Förlängning av tvätträndans bas

Omnistation (med förinstallerad engångspåse, behållare för rent vatten, behållare för smutsigt vatten och tvättbräda)

Robotdammsugare

(1) Håll intryckt i 3 sekunder för att slå på strömmen. Tryck för att starta rengöring efter att den är påslagen.

Tryck för att pausa när den körs. Tryck när den är pausad för att robotdammsugaren ska återvända till omnistationen för laddning. Tryck för att stoppa dockning när den återvänder till omnistationen. Håll intryckt i tre sekunder för att aktivera eller inaktivera barnlåset.

Indikator

Vit: Rengöring/Rengöring slutförd/Fulladdad

Blinkande vitt: Återvänder för att ladda/ompositionerar/uppdaterar firmware

Pulserande vitt: Laddar

Klämma till vattenbehållare Flytande boll Behållare för smutsigt vatten

Behållare för rent vatten

Hur du installerar

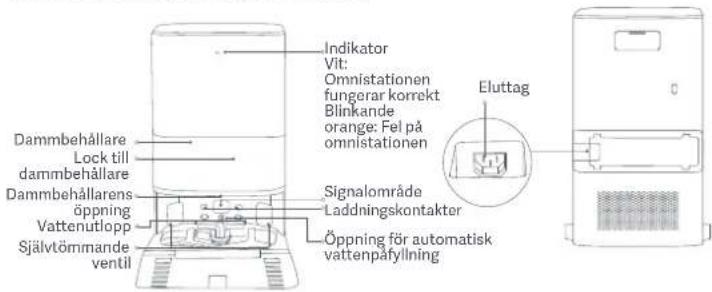

Omnistation Avlägsna skyddsöverdrag

Vy framifrån Vy bakifrån

Engångspåse Moppenhet

Handtag för engångspåse Moppdynans fästområde

Moppdyna

Automatisk hårklippningsborste

Anteckning: När omnistationen lämnar fabriken har den en förinstallerad engångspåse. Anteckning: Du kan ersätta den med borsten. Innan du använder robotdammsugaren, ta bort skyddsremsorna 1 och 2 från båda sidor och skyddsfilmerna 3, 4 och 5.

Installera sidoborsten och moppenheten

Installera sidoborsten och moppenheten enligt bilden. De är korrekt installerade när du hör ett klick.

Placera omnistationen

• Placera ornissiationen mot en vägg på ett plant och hårt golv, till exempel trägolv.
• Se till att det finns ett tomt utrymme som är mer än 0,82 meter högt, mer än 1,93 meter långt och mer än 0,44 meter brett.

Placera omnistationen nära ett eluttag där det finns bra Wi-Fi-signal.

0,44 m

Hur du använder

Installera förlängningen av tvättbrädans bas. Fylla på vatten i behållaren för rent vatten.

Montera förlängningen av tvättbrädans bas på omnistationen i den riktning som visas. Se till att förlängningen av tvättbrädans bas hamnar i jämnhöjd med omnistationens undersida och att undersidan är jämn.

Ansluta ström

Placera omnistationen på en lämplig plats, sätt i anslutningskabeln och koppla den till ett eluttag. Anteckning: För in anslutningskabelns kontakt i omnistationens eluttag ordentligt tills indikatorn visar vitt fast sken.

Placera robotdammsugaren

Innan du börjar använda enheten, tryck och håll ned knappen på robotdammsugaren i tre sekunder för att slå på den. När robotdammsugaren är påslagen placerar du den på omnistationen och ser till att laddningskontakterna på robotdammsugaren och stationen är helt i linje med varandra. Robotdammsugaren ansluter till omnistationen när du hör ett röstmeddelande om att laddning påbörjas.

Anteckningar:

Före första användning rekommenderar vi fullständig laddning av robotdammsugaren. - Om robotdammsugaren inte slås på till följd av låg batterinivå placerar du den manuellt på omnistationen för att ladda den en stund. När robotdammsugaren laddas slås den på automatiskt och kan inte stängas av.

Märke för högsta vattennivå

Vattenbehållarens kapacitet: 41

Anteckningar:

Tillsätt inte hett vatten i vattenbehållaren, eftersom det kan orsaka att behållaren deformeras. Tillsätt inga andra ämnen än rent vatten, till exempel rengöringsmedel, för att undvika att skada robotdammsugaren.

Ansluta med Xiaomi Home-appen

Denna produkt fungerar med Xiaomi Home-appen. Använd Xiaomi Home-appen för att styra enheten och interagera med andra smarta hemenheter.

Skanna QR-koden för att ladda ned och installera appen. Du kommer att

skickas till anslutningens inställningssida om appen redan finns installerad.

Eller sök efter "Xiaomi Home" i app store för att ladda ned och installera den.

Öppna Xiaomi Home-appen, tryck på i det övre högra hörnet och följ sedan

anvisningarna för att lägga till din enhet.

1F09FB68

Anteckningar:

• Robotdammsugaren fungerar med Xiaomi Home-appen och stöder Android 9.0 och iOS 12.0 eller senare. Endast 2,4 GHz wifi-nätverk stöds.
• Versionen av appen kan ha uppdaterats. Följ instruktionerna baserat på den aktuella appversionen. När robotdammsugaren ansluter till Xiaomi Home-appen ansluter den till nätverket. Du kan

återställa wifin för att koppla bort den från nätverket.

Gör följande om robotdammsugaren inte kan anslutas till nätverket på grund av att routern har återställts, lösenordet har glömts eller andra orsaker:

1. Öppna locket till robotdammsugaren så att du kan se wifi-indikatorn.
2. Tryck på och håll knapparna och nedtryckta samtidigt i 7 sekunder tills du hör ett röstmeddelande som säger att robotdammsugaren väntar på nätverkskonfigurationen.
3. När wifi-indikatorn blinkar har wifi-anslutningen återställts.

Slå på/av

Tryck på och håll knappen nedtryckt i tre sekunder för att slå på robotdammsugaren. När indikatorn på robotdammsugaren tänds betyder det att den försätts i vänteläge. - När robotdammsugaren är pausad och inte laddas, håll in knappen i tre sekunder för att slå av den.

Anteckning: När robotdammsugaren laddas slås den på automatiskt och kan inte stängas av.

Snabbkartläggning

• När du har konfigurerat nätverket första gången följer du instruktionerna i appen för att snabbt skapa en karta. Robotdammsugaren börjar kartlägga utan att rengöra.
• Kartläggningsprocessen slutförs när robotdammsugaren återvänder till dockningsstationen och kartan sparas automatiskt.

Anteckningar:

• Se till att robotdammsugaren är fulladdad och startar från dockningsstationen.
• Innan du börjar kartläggningen ska du avlägsna föremål från golvet, öppna dörrarna till rummen och blockera områden som inte lämpar sig för robotdammsugaren.
• Under kartläggningen ska du inte flytta eller störa robotdammsugaren. Flytta inte heller på dockningsstationen.
• Efter kartläggningen ska du konfigurera virtuella väggar eller begränsade områden i områden som inte lämpar sig för robotdammsugaren, till exempel där den kan fastna eller skrapas.
• Konfigurera virtuella väggar eller begränsade områden i områden där det finns mattor med lång lugg eller fransar för att förhindra att robotdammsugaren trasslar in sig.
• Konfigurera virtuella väggar eller begränsade områden för att undanta mattor innan du moppar, för att förhindra att mattorna blir blöta.

När robotdammsugaren används, tryck på valfri knapp för att pausa den.

Anteckning: Lyft eller flytta inte robotdammsugaren när den är pausad. I annat fall kan det uppstå navigeringsfel som kan hindra robotdammsugaren från att återgå till dockningsstationen eller göra att kartan försvinner.

Viloläge

Robotdammsugaren går automatiskt in i viloläge efter att den har varit pausad i 10 minuter, och dess indikator slocknar. Tryck på valfri knapp på robotdammsugaren för att aktivera den.

Anteckning: Om robotdammsugaren befinner sig i viloläge i över 12 timmar stängs den av automatiskt.

Återuppta rengöringen

Om robotdammsugarens batteri börjar ta slut under en rengöring, återvänder den automatiskt till dockningsstationen för att laddas. När robotdammsugaren är tillräckligt laddad återupptar den rengöringen där den slutade.

Inställningar för barnlås

Aktivera eller inaktivera barnlåset genom att trycka på och hålla ner knappen på robotdammsugaren i tre sekunder.

Anteckning: När barnlåset är aktiverat fungerar inte knapparna på robotdammsugaren. Du kan istället styra robotdammsugaren via appen.

Dammtömning

När robotdammsugaren automatiskt återvänder till dockningsstationen för att laddas efter att ha slutfört dammsugning och moppning, dammsugning före moppning eller enbart dammsugning, börjar stationen automatiskt tömma dammbehållaren.

Anteckningar:

När robotdammsugaren återvänder till dockningsstationen under uppgiften för att rengöra moppdynorna, töms inte dammbehållaren automatiskt. - Om funktionen för automatisk dammtömning är inaktiverad i appen, töms inte dammbehållaren automatiskt.

• Om du ändrar frekvensen för automatisk dammtömning i appen, tömmer omnistationen dammbehållaren enligt angiven frekvens.

Dammsugning och moppning

Starta rengöringen

• Innan rengöring startar kontrollerar du att moppenheten och andra nödvändiga delar har installerats i robotdammsugaren och att vatten har fyllts på i behållaren för rent vatten. Välj läget för dammsugning och moppning i appen och använd appen eller tryck på knappen P på robotdammsugaren för att den ska starta från stationen. Då planerar robotdammsugaren optimal rengöringsrutt och rengör baserat på kartan den skapat.

Anteckningar:

• Robotdammsugaren fuktar moppdynorna innan den startar. Visst tålamod krävs medan du väntar.
• Innan du påbörjar rengöring ska du se till att omnistationen är ansluten till en strömkälla och att robotdammsugaren är ansluten till omnistationen. För att säkerställa att robotdammsugaren kan återvända till omnistationen när den har slutfört dammsugning och moppning, rekommenderar vi att robotdammsugaren startar från omnistationen. Flytta inte omnistationen, behållaren för rent vatten, behållaren för smutsigt vatten eller tvättbrädan under rengöringen.
• Omnistationen har stöd för tvätt av moppdynan med hett vatten och du kan aktivera denna funktion i appen. När funktionen är aktiverad ska du inte röra vattenutloppet ovanför tvättbrädan för att undvika skållning.

Återgå automatiskt för att rengöra moppdynorna under uppgiften

Under rengöringen kan robotdammsugaren automatiskt återvända till omnistationen för att tvätta moppdynorna när den har rengjort en viss yta. När moppdynorna har tvättats återupptar robotdammsugaren rengöringen.

Automatisk dammtömning samt rengöring och lufttorkning av moppdynor

När robotdammsugaren har slutfört rengöringsuppgiften och återvänt till omnistationen för att laddas, börjar omnistationen automatiskt att tömma dammbehållaren och rengör och lufttorkar därefter moppdynorna.

Rengör behållaren för smutsigt vatten

När moppdynorna har rengjorts och lufttorkat ska du snarast rengöra behållaren för smutsigt vatten för att undvika otrevliga lukter.

Välj läget för dammsugning i appen och använd appen eller tryck på knappen på robotdammsugaren för att starta rengöring. Robotdammsugaren lyfter moppenheten och startar från omnistationen för att dammsuga. När dammsugningen har slutförts återvänder den till omnistationen för att automatiskt tömma dammbehållaren.

Anteckningar: Om moppenheten inte är installerad använder robotdammsugaren automatiskt läget för dammsugning när den har startat.

Moppning

Innan rengöring startar kontrollerar du att moppenheten och andra nödvändiga delar har installerats i robotdammsugaren och att vatten har fyllts på i behållaren för rent vatten. Välj läget för moppning i appen och använd appen eller tryck på knappen på robotdammsugaren för att starta rengöringen. Robotdammsugaren fäster automatiskt moppdynorna först och lämnar omnistationen för att starta moppning. När moppningen har slutförts återvänder den till omnistationen för att tvätta och lufttorka moppdynorna.

Dammsugning före moppning

Innan rengöring startar kontrollerar du att moppenheten har installerats i robotdammsugaren och att vatten har fyllts på i behållaren för rent vatten. Välj läget för dammsugning före moppning i appen och använd appen eller tryck på knappen (p) på robotdammsugaren för att starta rengöring. Robotdammsugaren lyfter moppenheten för att dammsuga. När dammsugningen har slutförts återvänder den till omnistationen för att automatiskt tömma dammbehållaren och fästa moppdynorna. Sedan sänker den moppenheten för att starta moppning.

Skötsel och underhåll

Delar

För att hålla robotdammsugaren i gott skick rekommenderar vi följande tabell för rutinunderhåll.

Delar Rengöringsfrekvens Utbytesfrekvens
Dammbehállare Rengör vid behov /
Filter Rengör varannan vecka 3-6 mânader
Behállare für rent vatten Rengör varannan vecka		/
Behállare für smutsigt vatten	Rekommender ar rengöring after varje användning
Tvättråda Rengör varje/varannan vecka
Borste Rengör varannan vecka 6-12 mânader
Södorbste Rengör varannan vecka 3-6 mânader
Moppdyna / 1-3 mânader
Styrhjul	Rengör varje mânad /
LDS-Inserssensor
Kantsensor
Linjelasersensor
Kantsensor
Robotdammugsugrens laddningskontakter
Stölflängare	Beror på faktisk användning /
Självömmando ventilier på robotdammugsugen
Robotdammugsugen undersida
Omnistation
Omnistationens laddningskontakter
Omnistationens signalomräge
Engängspäse /		Ungefär var 2,5 mânad beroende på faktisk användning

Anteckningar:

Utbytesfrekvensen är endast avsedd som referens. Om en del skadas ska den bytas ut omedelbart för att säkerställa effektiv rengöring. - Om du ska flytta eller skicka robotdammsugaren måste du tömma behållarna för rent och smutsigt vatten för att undvika att robotdammsugaren skadas under transport.

Byta ut engångspåsen

1. När engångspåsen är full drar du ut locket från dammbehållarens öppning. Avlägsna engångspåsen med handtaget och kasta den.

Anteckning: Dra i engångspåsens handtag för att försegla påsen vilket förhindrar att damm och smuts spills ut.

1. Använd en torr trasa för att torka bort eventuell smuts från filtret.
2. Sätt i en ny engångspåse enligt bilden och för in påsens handtag i spåret.

1. Sätt sedan tillbaka locket till dammbehållaren. Det är korrekt installerat när du hör ett klick.

Rengöra behållarna för rent och smutsigt vatten

1. Ta bort behållarna för rent och smutsigt vatten, öppna locken och häll ut vattnet.
2. Tvätta behållarna med rent vatten och torka av behållarnas utsida innan du sätter tillbaka dem i omistationen.

Anteckning: Både flottören i behållaren för rent vatten och den flytande bollen i behållaren för smutsigt vatten är rörliga delar. Var försiktig när du rengör dem så att de inte skadas.

Rengöra tvättbrädan och tvättbrädans bas

1. Ta bort tvättbrädan och rengör den med en borste och kranvatten.
2. Torka tvättbrädans bas med en torr trasa och sätt tillbaka tvättbrädan i omistationen. Se till att vattenöret placeras i tvättbrädans spår. I annat fall kan detta påverka normalt bruk.

Anteckning: Luta inte omistationen under daglig användning eller rengöring. Om det samlas vatten i tvättbrädans bas torkar du den med en trasa.

Rengör sensorer och laddningskontakter

Använd en mjuk trasa för att rengöra alla sensorer och laddningskontakter på robotdammsugaren:

Kantsensorerna på robotdammsugarens undersida. Laddningskontakterna på robotdammsugarens baksida. LDS-lasersensorn på robotdammsugarens ovansida. Stötfångaren och linjelasersensorn på robotdammsugarens framsida.

Kantsensor

Rengör borsten Rengör den automatiska hårklippningsborsten

Vänd robotdammsugaren och nyp ihop klämmorna för att ta bort borsthöljet. Lyft ut borsten, ta bort lagren på båda sidorna och rengör borstens axel. Klipp bort hår som trasslat in sig i borsten med en sax och ta bort skräp. Sätt tillbaka borstlagret, borsten och borsthöljet och knäpp dem på plats.

FÖRSIKTIGT. Om för mycket hår har trasslats in i borsten eller om håret är mycket trassligt ska du inte dra våldsamt i det eftersom det kan skada borsten.

1. Ta av borsthöljet och den automatiska hårklippningsborsten.
2. Ta av den avtagbara ändmuttern.
3. Rengör borstens båda ändar och mellanrummen mellan kammtänderna med passande verktyg.
4. Sätt tillbaka den avtagbara ändmuttern och sätt i den automatiska hårklippningsborsten och borsthöljet igen. Se till att de sitter fast ordentligt.

Anteckningar:

Använd inte vatten för att rengöra borstlagret. - Om borsten blir full med intrasslat hår ska du kontrollera om dammbehållaren och engångspåsen är fulla. Om ja, töm dammbehållaren och byt ut engångspåsen i tid för att säkerställa en normal automatisk tömning.

Rengör sidoborsten

1. Vänd på robotdammsugaren, dra ut sidoborsten uppåt och rengör den.
2. Sätt tillbaka sidoborsten i robotdammsugaren.

Rengöra styrhjulet

1. Vänd robotdammsugaren och dra ut styrhjulet.
2. Ta bort hår, smuts och annat skräp från hjulet och axeln.
3. Sätt tillbaka styrhjulet och tryck tillbaka det på plats.

Anteckningar:

Vid behov kan du använda ett verktyg som en liten skruvmejsel för att försiktigt trycka ut axeln från styrhjulet och rengöra det. Hjulet kan rengöras med vatten och sättas tillbaka efter torkning.

Rengöra dammbehållaren och filtret

1. Tryck och håll ned frigöringsknappen för dammbehållaren för att ta ut den, avlägsna filtret från filterklämman och töm dammbehållaren. Du kan skölja av dammbehållaren om det behövs.

1. Knacka lätt på filterramen för att ta bort smuts eller rengör filtret med kranvatten.

Anteckningar:

Försök inte rengöra filtret med ett hårt föremål, till exempel en borste. Frekventa sköljningar rekommenderas inte, då kan filtret skadas. Använd endast rent vatten för att rengöra dammbehållaren och filtret. Använd inte rengöringsmedel.

1. Se till att dammbehållaren och filtret har torkat ordentligt innan du sätter tillbaka dem.

Byta ut moppdynan

Ta bort moppdynan från mopphållaren och byt ut den mot en ny.

Rengöra omnistationen

Rengör laddningskontakterna, de självtömmande ventilerna och signalområdet för omnistationen med en mjuk, torr trasa.

Batteriunderhåll

Robotdammsugaren innehåller ett högpresterande litiumjonbatteripaket. Se till att den förblir laddad under daglig användning för att bibehålla optimal batteriprestanda.

Anteckning: Om robotdammsugaren inte används under en längre tid, stäng av den och ställ undan den. För att förhindra skador på grund av överurladdning bör robotdammsugaren laddas minst en gång var tredje månad.

Specifikationer

Robotdammsugare

Namn Robotdammsugare
Modell D109GL
Artikelns dimensioner	Φ350 × 97 mm
Lithiumjonbatteri	4800 mAh (märkkapacitet)5200 mAh (nominell kapacitet)
Laddningstid Ca 6,5 timmar
Kompatitel med Android 9.0 och iOS 12.0 aller nyare
Trådlös anslutting Wi-Fi IEEE 802.11 b/g/n 2,4 GHz, Bluetooth 4.2
Märkspanning 14,4 V	***
Laddningsspänning 19,6 V	***
Märkeffekt 55 W
Driftfrekvens 2400–2483,5 MHz
Max uteffekt < 20 dBm

Under normala användningsförhållanden ska denna utrustnings antenn hållas på ett avstånd av minst 20 cm från användarens kropp.

Omnistation

Modell D109-JZEU
Artikelns dimensioner 563 × 420 × 340 mm
Märkeffekt in 220-240 V ~ 50/60 Hz
Märkeffekt ut 19,6 V	\( = {1.2}\mathrm{\;A} \)
Effekt (under dammtömming)	1000 W
Effekt (under rengöring med hett vatten)	1630 W
Effekt (under lufttorkning + laddning)	80 W
Elförbrukning Vänteläge: ≤ 0,5 W
Dags att ange villkoret	Vänteläge: ≤ 20 min

Information om avyttring och återvinning av elektroniskt avfall

Alla produkter märkta med den här symbolen är el- och elektronikprodukter (WEEE) i enlighet med direktivet 2012/19/EU och får inte avyttras tillsammans med osorterat hushållsavfall. Du bör istället skydda människors hälsa och miljön genom att lämna in ditt el- och elektronikavfall till de insamlingsstationer för återvinning av el- och elektronikutrustning som tillhandahålls av de lokala myndigheterna. Korrekt avyttring och återvinning bidrar till att minska negativa konsekvenser för miljön och människors hälsa. Kontakta installatören eller de lokala myndigheterna för mer information om dessa insamlingsplatser och vilka villkor som gäller.

För ytterligare information, gå till www.mi.com

Tillverkare: Xiaomi Communications Co., Ltd.

Rengöra behållaren för smutsigt vatten

Märk: När robotdammsugaren laddar, slår den sig automatiskt på och kan inte slås av.

Hurtigkartlegging
