BRUKSANVISNING PRO-SB 720 Toolson

• Omskift mä kun foretages, när maskinen stär stille!
• Indstil slagboremaskinens omlobsretting med omskifteren (7):

Omlabsretting Kontaktposition

Smid ici el-vaerktoj ud som almindeligt husholdningsaff ald!

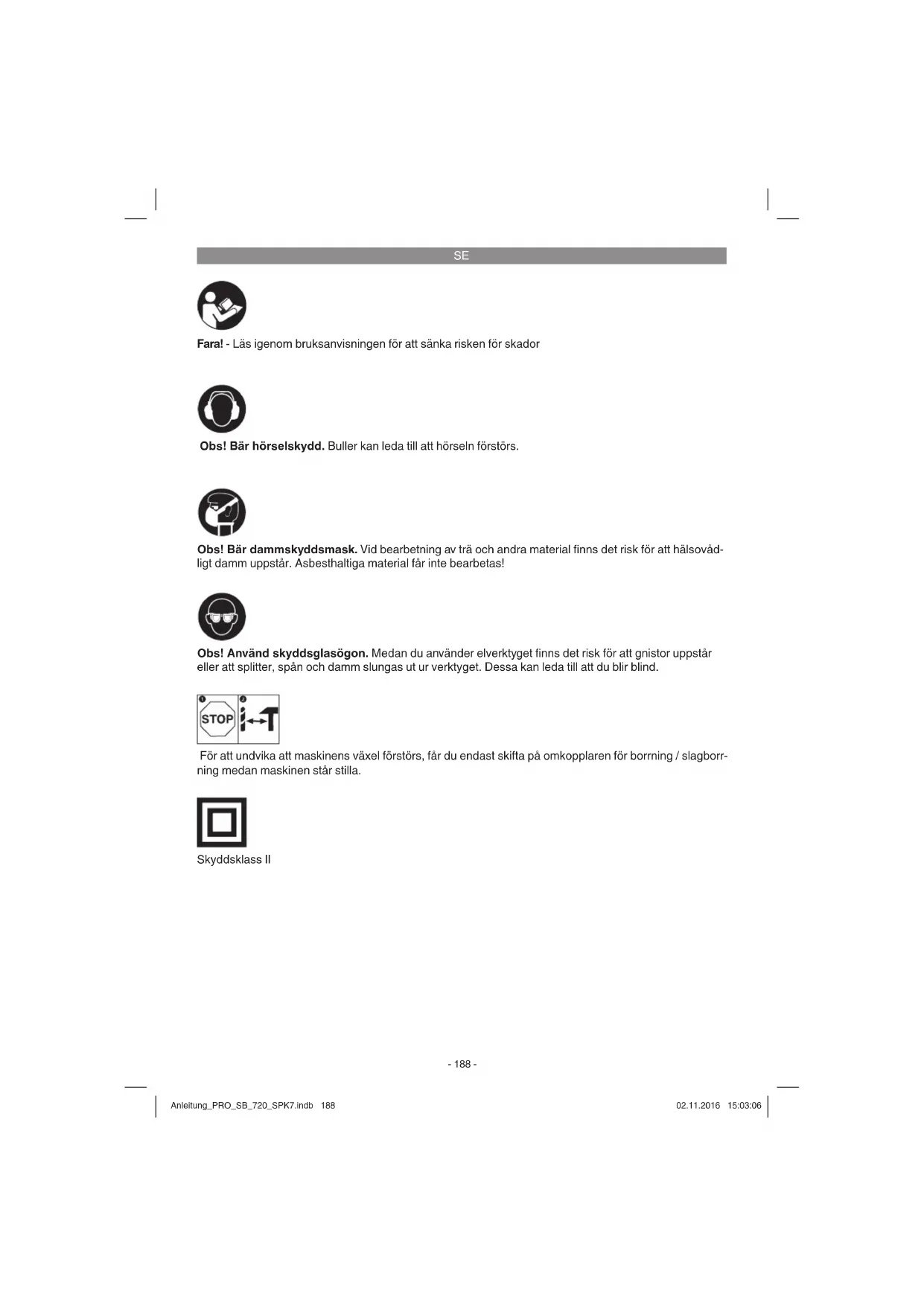

Fara! - Läsigenom braksanvisingen for att sanka risken for skador

Obs! Bär hörskyydd. Buller kan leda till att hörsein Förstör.

Obs! Bär dammskyddsmask. Vid bearbeting av trä och andra material finns det risk for att hälsovåd-ligt damm uppSTAR. Asbesthaltiga material fär inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk for att gnistor uppSTAR erer att splitter, span och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

For att undvika att maskinens vexel forstors, fár du endast skifta på omkopplaren for bornning / slagborn- ning medan maskinen stär stilla.

Skyddsklass II

SE

Fara!

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna dnuksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Läs alla sakerhetsanvisningar och instrukti- oner. Försummelser vid iaktagandet av sakerhetsanvisningarna och instruktionerna kan fororsaka elstöt, brand och/eller svára skador. Förvara alla sakerhetsanvisningar och instruktioner for framtiden.

2. Beskrivning av maskinen somt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Chuck
2. Borrdjupanslag
3. Omkopplare for bornning/slagborning
4. Spärrknopp
5. Strömbrytrare
6. Vartvalsreglering
7. Omkopplare for hoger-/vanderergang
8. Stodhandtag

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta Kontakt med vart servicecenter aller butiken dar du köpte Produkten inom fem dagar after att du köpte artikeln. Tänk pa att du maste visa upp ett giltigt kvitto. Beakta även garantita-bellen i serviceinformationen i slutet av bruksan-visingen.

• Oppna forpackningen och ta försiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialiet samt forpacknings- och transportsakringar (om forhan-den).

• Kontrollera att leveransen ar komplett.

• Kontrollera om Produkten aller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn far inte leka med plastpasar, folie aller smadelar! Risk for att barn sväljer delar och kvävs!

Slagborrmaskin
Borrdjupanslag
Original-bruksanvising
Sakerhetsanvisiningar

3. Åndamåsenlig användning

Borrmaskinen ar dimensionerad for borning av hal i tra, jarn, iche-jarnmetall och sten med ett lampligt borverktyg.

Maskinen fär endast användas till sitt avsedda andamål. Användningar som sträcker sig utöver detta användningsområde ar ej andamalsenlga. För materiaskador eller personskador som resulter av sādán använding ansvarar användaren/ operatoren själv. Tillverkaren pâtar sig inget ansvar.

Tänk pa att varaprodukter endast fär användas till andamalsenigt syfte och inte har konstruerats for yrkesmagg, hantverkmassig erer industriell använding. Vi ger dārfor ingen garanti omprodukten sca anvandas inom yrkesmaggica, hantverkmassiga erer industriella verksamheter ellvid liknande aktivitet.

4. Tekniska data

Natspanning 230-240 V 50 Hz

Upptagen eff ekt 720 W

Tomgangs-varvatal 0-2700 min

Borr diameter betong 13 mm stal 10 mm tra 25 mm

Skyddsklass 1

Vikt 1,8 kg

SE

Fara!

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 60745.

Ljudtrycksniva L. 95,6 dB(A)

Osakerhet K 3 dB

Ljudeff ektniva 106,6 dB(A)

Osakerhet Kw. 3 dB

Bär hörskyydd.

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktningar) har bestamts enligt EN 60745.

Slagborrning i belong (handlag)

Vibrationsemissionsvärde a_h, ID = 16,964 ~m / s^2

Osakerhet K = 1,5m / s^2

Slagborrning i betong (stödhandtag)

Vibrationsemissionsvärde a_h, ID = 11,108 ~m / s^2

Osakerhet K = 1,5 m/s²

Borning i metall (handtag)

Vibrationsemissionsvärde a_h,D = 3,307~m / s^2

Osakerhet K = 1,5m / s^2

Borrning i metall (stöhandtag)

Vibrationsemissionsvarde a_h,D = 2,125m / s^2

Osakerhet K = 1,5 m/s²

Vibrationsemissionsvardet som anges har matts upp med en standardiserad provningsmetod och kan variera beroende pa vilket satt som elverkyget anvands. I undantagsfall kan det faktiska vardet avvika fran det angiva vardet.

Vibrationsemissionsvardet som anges kan anvandas om man vill jamfora olika elverktyg.

Vibrationsemissionsvardet som anges kan även anvandas for en Första bedömming av inverkan frän elverktyget.

Begransa upppomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhäll och rengör maskinen regelbundet.
  Anpassadittarbetssatttillmaskinen.
• Overbelasta inte maskinen.
  Lämna in maskinen for översyn vid behov.
  Slā irran maskinen om den inte används.
  Bärhandskar.

Obs!

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppst a grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi liter-mask anvands.
2. Horselskador om inget lampligt horselskydd anvands.
3. Halsoskador som uppstar av hand- och armvibrationer om maskinen anvands under langre tid aller om det inte hanteras och underhalls enigt foreskrift.

5. Färe användning

Innan du ansluter maskinen mäste du övertygadig om att uppgifterna på typskylten stämmeröverens med natets data.

Varning!

Dra alltid ut stickkontakten innan du gör nagra installinger pa maskinen.

5.1. Montera stödhandtaget (bil 2-3/pos. 8) Stödhandtaget (8) ger dig ytterligare stöd medar du använder slagborrmaskinen. Använd darüber alltid maskinen med stödhandtag.

Stödhandtaget (8) klams fast på slagborrmaskinen. Handtaget klams fast nar det vrids runti medsols riktning. Vrid på handtaget i motsols riktning for att lossa klämningen.

Det bifogade stodhandtaget (8) maste forst monteras. Vrid runt handtaget sa att klaimmingen oppnas tillrackligt. Darefter kan stodhandtaget foras over slagborrmakinens chuck (1).
- After att stödhandtaget (8) har skjutits på måste det svängas rund till en lámplig arbetsposition.
Vrid sedan runt handtaget i den motsatta rikt- ningen tills stddhandtaget sitter fast.
Stöhandtaget (8) passar till saval hoger som vänsterhanta anvandare.

SE

5.2 Montera och ställa in djupanslag (bild 4/ pos. 2)

Djupanslaget (2) ār fastklämt i stödhandtaget (8). Klämmingen kan lossas eller spannas at när handtaget vrids runt.

• Lossa på klämningen och sätt in djupanslaget (2) i den avsedda öppningen i stödhandtaget.
  Ställ in djupanslaget (2) sa att dess spets stämmer overens med borrspeten.
• Dra tillbaka djupanslaget med en sträcka som motsvarar avsett borrdjup.
  Vrid fast handtaget pa stodhandtaget (8) tills det sitter fast ingen.
• Borra nu hålet tills djupanslaget (2) rör vid materialet som borras.

5.3 Satta in borren (bild 5)

• Dra alltid ut stickkontakten innan du gör nagra inställingar på maskinen.
  Snabbchucken (1) ar forsedd med ett sparrlas:

• Lossa på djupanslaget,enlig beskrivningen under 5.2 och skjut det sedan mot stodhandtaget.Darefter ar borrchucken (1) fritt atkomlig.
  Denna slagborrmaskin ar utrustad med en snabbchuck (1).
  Vrid chucken (1) sa att den öppnas. Öppningen i chucken mäste vara tillräckligt stor sa att borren fär plats.
  Väij en lámplig borr. Skjut in borren i chucken sá langt som möjít.
  Vrid chucken (1) sa att den stangs. Kontrolera att borren sitter fast i chucken (1).
• Kontrollera regelbundet att borren resp. verktyget sitter fast (dra Forst ut stickkontaktaken!).

6. Anvanda

6.1 Strömbrystare (bild 6/pos. 5)

Satt forst in en lamplig borr i maskinen (see 5.3).
- Anslut stickkontakten till ett lampligt vaggut-tag.
Satt emot borrmaskinen direkt på borrstället.

Inkoppling:

Tryck pa strömbrytaren (5)

Kontinuerlig drift:

Tryck pa strombrytaren (5) och sparra med lasknappen (4).

Obs! Det går endast att spärra i högergång.

Frankoppling:

Tryck in strombrytaren (5) kort.

6.2 Stalla in varvtalet (bild 6/pos. 5)

Du kan stalla in varvtalet steglost under anvandningen.
Bestam varvtalet genom att trycka in stromb-rytaren (5) mer aller mindre kraftigt.
Välj ratt varvtil: Lämpligt varvtil ar beroende av arbetsstycket, driftslag och typ av borr.
- Svagt tryck på strömbrytaren (5): lågt varvtil (lämpligt För: små skruvar, mjukt material)
Stort tryck pa strombrytaren (5): hegt varvtal (lampligt for: stora/langa skruvar, hart material)

Tips: Använd lagt varvtal i början när du borrar häl. Höj därefter varvalet stegvis.

Fördelar:

• Borren ar lättare att kontrollera i början och glider inte at sidan.
  Du undviker splittrade borrhal (tex vid kakel).

6.3 Forvalja varvtalet (bild 6/pos. 6)

Du kan anvanda ringen for varvtalsinstall- ningen (6) for att definiera maximalt varvital. Strombrytaren (5) kan endast tryckas in tills ett maximalt instaill varvital har natts.
Stall in varvtalet med instalningsringen (6) som finns pa strombrytaren (5).
Gör inte denna inställning medan du borrar.

SE

6.4 Omkopplare for hoger-/vänstergang (bild 6/pos.7)

• Far endast kopplas om Near maskinen stared stilla!
  Stall in slagborrmaskinens rotationsriktning med omkopplaren for hoger-/vänstergang (7):

Rotationsriktting Omkopplarens lage

Höergang

(framåt samt börning) Intryckt pahöger sida

Vänstergang (bakat) Intryckt pa vander sida

6.5 Omkopplare for borrning/slagborrning (bild 7/pos.3)

Fär endast kopplas om narr maskinen stär stilla!

Borning

Ställ omkopplaren for borrning/slagborrning (3) i lage "Borrning" (position A).

Användning: Betong, sten, murverk

6.6 Tips for arbeten med slagborrmaskinen

6.6.1 Borra i betong och murverk

Stall omkopplaren for borning/slagborning (3) pa position B (Slagborning).
- Om du vill beareta murverk aller belong maste du alltid anvanda hardmetallborr och ett hegt varvtal.

6.6.2 Borra i stal

Stall omkopplaren for borning/slagborning (3) pA position A (borring).
- Om du vill bearbeta stål maste du alltid använda HSS-borrar (HSS = höglegerat snabbstål) och att lågt varvtil.
Vi rekommender att du smorjer in borrstallet med ett lampligt kylmedel for att undvika onodigt slitage pa borren.

6.6.3 Borra hal

Om du vill borra ett djupt hal i ett hart material (tex stal),rekommenderar vi att du forborrar med en liten borr.

6.6.4 Borra kakel

• Innan du borrar, ställ omkopplaren für borrning/slagborrning (3) på position A (borrning).
  Stall omkopplaren for borming/slagborming (3) pa position B (slagborming) sa snart bor- ren har trangt igenom kakelplattan.

Om natkabeln tillenna produkt har skadats maste den bytas ut av tilverkaren, kundtjanst erer av en annan person med liknande behorighet ettersom det annars finns risk for persorskador.

8. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten infor alla rengöringsarben.

8.1 Rengora maskinen

• Hall skyddsanordningarma, ventilationsoppeningarna och motorkapan i sö damm- och smutsfritt skick som möjöglt. Torka av maskinen med en ren duk erler blas av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen after varje användningstilfalle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning sapa. Använd inga rengörings- eller Lossningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vatskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg hojs risiken for elektriska slag.

8.2 Kolborstar

Vid overdrivning gnistbildning maste du lata en behörig elinstallator kontrollera kolborstarna.

Fara! Kolborstarna fár endast bytas ut av en behörig elinstallator.

8.3 Underhäll

I maskinens inre fi nns inga delar som kraver underhall.

SE

8.4 Reservdels- och tillbehörställning

Angefoljande information nar du bestaller reser

vdelar:

Aktuella priser och ytterligare information fi nns pa

www.isc-gmbh.info

9. Skrotting och Återvinning

Produkten ligger i en forpackning som fungerar som skydd mot transportskador. Denna forpackning bestar av olica material som kan atervinnas. Lämna in forpackningen till att insamlingsstalle for atervinning. Produktien och dess tillbehör bestar av olica material som tex metaller och plaster.

Defekta Produktar fär inte kastas i hushalssopor

na. Lämna in Produkten till att insamlingsstälde i dinCOMMUN for professionell avfallshantering.

Hör after med dinCOMMUN om du inte vet var

narmsta insamlingsstalle fi nns.

10. Forvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats sam otillgangligt for barn.

Den basta forvaringstemperaturen ar mellan 5 och 30^ .Forvara elverktyget i originalforpack- ningen.

SE

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehälter elektriska eller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljövänlig atervinning.

Atervinnings-alternativ till begaran om atersandning:

Som ett alternativ till returningar agaren av elustrustingen skyldig att bidraga till andamalsenlig avfallshantering for det fall att urustningen ske skrotas. Efter att den forbrukade urustningen har lamnats in till en avfallsstation kan den omhandertas i enighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdalar och hjalpmedul utan elektriska komponenter vars syfte har varit att kompletterna den forbrukade urustningen.

Eftertryck eller annan duplicering av dokumentation och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän iSC GmbH.

Med forbéhäll für tekniiska andringar.

SE

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparation och tilhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage samt att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Kolborstar, chuck
Förbrukningsmaterial/förbrukningsdeler* Borr
Delar som saknas

• ingár inte tvunget i leveransomfattningen!

Vid brister ell störningar kan du animä delta pà webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivnng av felet som har uppstatt och besvara alltid foljande frägor:

• Fungerade Produkten Forst aller var den defekt From Böjan?
• Märkte du av nagonting innanprodukten slutade att fungera (symptomer färe defekt)?
• Enligt din ösikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

SE

Garantibevis

Basta kund,

váraprodukter genomgár en strängkvalitetskontroll. Om denna produit mot formodan inte fungerpar ratt satt,beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet,ller vanda dig till butiken dar du köpte produits.Foljande punkter galler for att du ska kunna gora ansprak paga garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte aller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt skara vara ny och harstamma fran nedanstende tillverkare. VI avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas till andamalsenigt syfte och inte har konstruerats for kommersiell, hantverkmassig erer yrkesmssig anvandning. Ett garantiavtal sluts darrfor ej om Produkten inom garantitiden har anvants inom yrkesmssiga, hantverkmassiga erer industriella verksamheter erer har utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, om produkten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produiten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produits eller anvandning av ej godkanda insatsverktyg ellter tillbehör), frammande partiklar som har trangt in i produits (tex sand, sten erller damm, transportskador), yttre vall erller yttre paverkan (tex skador after att produits fallit ned).

6. Skador på produit eller delar av produits som kan harledas till bruksmüssigt, normalt eller for övrit naturligt slitage.

7. Garantitiden uppgar till 60 manader och galler fran datumet närprodukten koptes. Medan garantitiden fortfarande galler sk ansprak pa garanti stallas inom tva vecor after att defekten faststalldes. Det ar inte mojglt att stalla ansprak pa garanti after att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell byts ut, dessutom medfor sadana arbeten inte at en ny garantitid borjar galla for produit erer for ev. reservdeler som har monterats in. Detta galler aven vid hembesok.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.isc-gmbh.info. Se till att du har sparat pa kvittot ell ertt annat kopebevis som pavisar att du har koptenna produit i nytt skick. Produktor som sands in utan kopebevis ell utan markskylt tacks inte av vaara garantitjanster eftersom de inte kan identieras. Om defekten i produits tacks av vaara garantitjanster, fär du genast en reparerad ell erny produit av oss.

För slitage- och föbrkningsdeler som für delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.

FI

S forklar foljando overnsstammelse en. EU-direktiv och standarder for artikeln
