PRO-SB 1000 Kit - Borrmaskin Toolson - Gratis bruksanvisning och manual

Märke	Toolson
Modell	PRO-SB 1000 Kit
Produkttyp	Slagborrmaskin
Skyddsklass	II (dubbel isolering)
Nätspänning	220-240 V ~ 50 Hz
Effektförbrukning	1010 W
Tomgångsvarvtal	0-3000 varv/min
Borrkapacitet betong	16 mm
Borrkapacitet stål	13 mm
Borrkapacitet trä	32 mm
Vikt	2,17 kg
Ljudtrycksnivå (LpA)	96,8 dB(A) med osäkerhet K=3 dB
Ljudeffektsnivå (LWA)	107,8 dB(A) med osäkerhet K=3 dB
Vibrationsemission (slagborrning, betong, handtag)	10,646 m/s² (osäkerhet K=1,5 m/s²)
Vibrationsemission (borrning metall, handtag)	3,235 m/s² (osäkerhet K=1,5 m/s²)
Huvudfunktioner	Borrning, slagborrning, fram/back, variabel hastighet, kontinuerlig låsning
Leveransinnehåll	Slagborrmaskin, djupanslag, extrahandtag, bruksanvisning, säkerhetsföreskrifter
Underhåll och rengöring	Rengör med en fuktig trasa och lite tvål; låt inte vatten tränga in; låt en specialist kontrollera kolborstarna
Krävd säkerhetsutrustning	Obligatorisk användning av hörselskydd, dammask och skyddsglasögon
Slitdelar	Kolborstar, borrchuck
Garanti	60 månader (villkor i manualen)

Vanliga frågor - PRO-SB 1000 Kit Toolson

Hur ändrar man rotationsriktningen?

Använd rotationsomkopplaren höger/vänster (markering 7) endast när apparaten är avstängd. Tryck den åt höger för framåt (borrning), åt vänster för bakåt.

Hur ställer man in djupanslaget?

Lossa extrahandtaget, sätt in djupanslaget i avsett spår. Ställ in det i nivå med borren, flytta sedan tillbaka det till önskat borrdjup. Stäng handtaget. Borra tills anslaget når arbetsstycket.

Hur använder man slagfunktionen?

Ställ omkopplaren för borrning/slagborrning (markering 3) i läge B (slag). Använd en hårdmetallborr för betong och murverk. Koppla endast i stillastående för att undvika skador på växeln.

Vilken hastighet ska man använda för att borra i stål?

För stål, ställ omkopplaren i läge A (enkel borrning) och ställ in låg hastighet. Använd en HSS-borr (snabbstål) och smörj borrningen med lämpligt kylmedel.

Hur byter man borren?

Koppla bort apparaten. Öppna snabbchucken (markering 1) genom att trycka hylsan (a) bakåt för att låsa upp. Vrid chucken för att förstora öppningen, sätt i borren helt och stäng sedan chucken. Kontrollera att den sitter fast.

Vilka säkerhetsåtgärder ska vidtas?

Använd alltid hörselskydd (hög ljudnivå), dammask och skyddsglasögon. Använd extrahandtaget för bättre grepp. Koppla bort stickproppen före justering eller rengöring.

Hur rengör man apparaten?

Koppla bort stickproppen. Rengör med en fuktig trasa och lite mild tvål. Använd inte aggressiva produkter. Undvik att vatten tränger in i apparaten. Rengör efter varje användning.

Vad gör man om kolborstarna gnistrar?

Låt en kvalificerad elektriker kontrollera kolborstarna. Endast en specialist kan byta dem.

Hur aktiverar man kontinuerlig drift?

Tryck på strömbrytaren (markering 5) och lås den med låsknappen (markering 4). OBS: låsning är endast möjlig i framåtläge. För att stoppa, tryck kort på strömbrytaren.

Vilka material kan jag borra i med denna apparat?

Apparaten kan borra i trä (upp till 32 mm), stål (upp till 13 mm), betong/murverk (upp till 16 mm med slag) och icke-järnmetaller. Använd rätt borr för varje material.

BRUKSANVISNING PRO-SB 1000 Kit Toolson

Lås PÅ/AV-bryteren (5) med låseknappen (4).

Slå av:

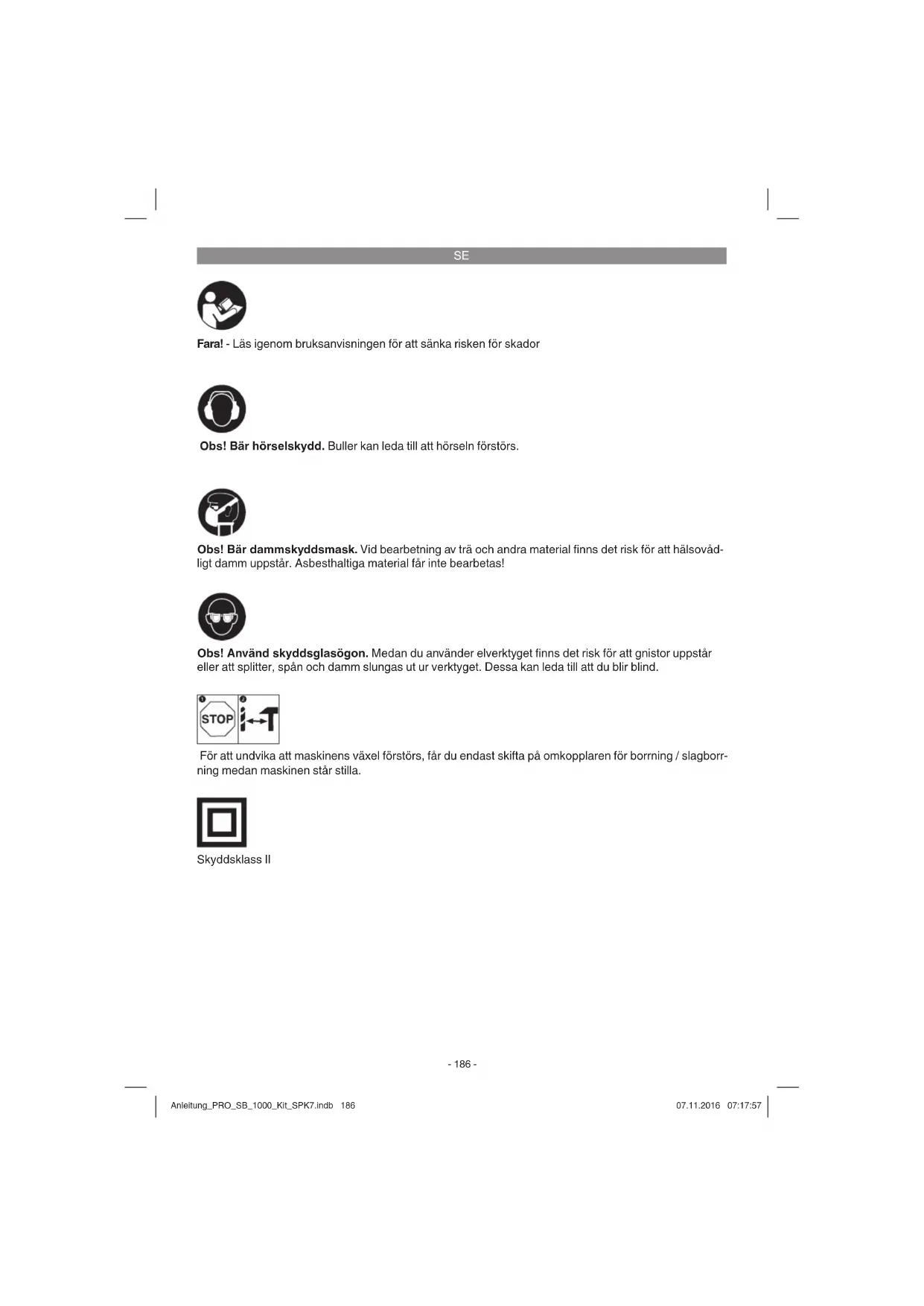

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk för att hälsovådligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

För att undvika att maskinens växel förstörs, får du endast skifta på omkopplaren för borning / slagborning medan maskinen står stilla.

Skyddsklass II

SE

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Chuck
2. Borrdjupanslag
3. Omkopplare för borrning/slagborrning
4. Spärrknopp
5. Strömbrytare
6. Varvtalsreglering
7. Omkopplare för höger-/vänstergång
8. Stödhandtag

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.

• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).

• Kontrollera att leveransen är komplett.

• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Slagborrmaskin
• Borrdjupanslag
  • Original-bruksanvisning
  • Säkerhetsanvisningar

3. Ändamålsenlig användning

Borrmaskinen är dimensionerad för borrning av hål i trä, järn, icke-järnmetall och sten med ett lämpligt borrverktyg.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Nätspänning ......220-240 V \~ 50 Hz

Upptagen eff ekt 1010 W

Tomgångs-varvtal 0-3000 min ^1

Borrdiameter ......betong 16 mm ......stål 13 mm ......trä 32 mm

Skyddsklass Ⅱ回

Vikt 2,17 kg

SE

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt EN 60745.

Ljudtrycksnivå L _pA 96,8 dB(A)

Osäkerhet K _nA 3 dB

Ljudeff ektnivå L _Mg 107,8 dB(A)

Osäkerhet K_WA .....3 dB

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN 60745.

Slagborrning i betong (handtag)

Vibrationsemissionsvärde a_h, ID = 10,646 ~m/s^2

Osäkerhet K = 1,5 m/s²

Slagborrning i betong (stödhandtag)

Vibrationsemissionsvärde a_h, ID = 10,470 ~m/s^2

Osäkerhet K = 1,5 m/s²

Borrning i metall (handtag)

Vibrationsemissionsvärde a_h,D=3,235 m/s^2

Osäkerhet K = 1,5 m/s²

Borrning i metall (stödhandtag)

Vibrationsemissionsvärde a_h,D = 1,938 ~m/s^2

Osäkerhet K = 1,5 m/s²

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverktyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet.

Vibrationsemissionsvärdet som anges kan användas om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget.

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
- Slå ifrån maskinen om den inte används.
Bärhandskar.

Obs!

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktyg- gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi ltermask används.
2. Hörselskador om inget lämpligt hörselskydd används.
3. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

5. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Varning!

Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.

5.1. Montera stödhandtaget (bil 2-3/pos. 8)

Stödhandtaget (8) ger dig ytterligare stöd medan du använder slagborrmaskinen. Använd därför alltid maskinen med stödhandtag.

Stödhandtaget (8) kläms fast på slagborrmaskinen. Handtaget kläms fast när det vrids runt i medsols riktning. Vrid på handtaget i motsols riktning för att lossa klämningen.

• Det bifogade stödhandtaget (8) måste först monteras. Vrid runt handtaget så att klämningen öppnas tillräckligt. Därefter kan stödhandtaget föras över slagborrmaskinens chuck (1).
• Efter att stödhandtaget (8) har skjutits på måste det svängas runt till en lämplig arbetsposition.
• Vrid sedan runt handtaget i den motsatta riktningen tills stödhandtaget sitter fast.
  • Stödhandtaget (8) passar till såväl högersom vänsterhänta användare.

SE

5.2 Montera och ställa in djupanslag (bild 4/pos. 2)

Djupanslaget (2) är fastklämt i stödhandtaget (8). Klämningen kan lossas eller spännas åt när handtaget vrids runt.

• Lossa på klämningen och sätt in djupanslaget (2) i den avsedda öppningen i stödhandtaget.
• Ställ in djupanslaget (2) så att dess spets stämmer överens med borrspetsen.
• Dra tillbaka djupanslaget med en sträcka som motsvarar avsett borrdjup.
• Vrid fast handtaget på stödhandtaget (8) tills det sitter fast igen.
• Borra nu hålet tills djupanslaget (2) rör vid materialet som borras.

5.3 Sätta in borren (bild 5)

• Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.
• Snabbchucken (1) är försedd med ett spärrlås:
  Spärra = Tryck hylsan (a) framåt Lossa = Tryck hylsan (a) bakåt
• Lossa på djupanslaget enligt beskrivningen under 5.2 och skjut det sedan mot stödhandtaget. Därefter är borrchucken (1) fritt åtkomlig.
  • Denna slagborrmaskin är utrustad med en snabbchuck (1).
• Vrid chucken (1) så att den öppnas. Öppningen i chucken måste vara tillräckligt stor så att borren får plats.
• Välj en lämplig borr. Skjut in borren i chucken så långt som möjligt.
• Vrid chucken (1) så att den stängs. Kontrollera att borren sitter fast i chucken (1).
• Kontrollera regelbundet att borren resp. verktyget sitter fast (dra först ut stickkontakten!).

6. Använda

6.1 Strömbrytare (bild 6/pos. 5)

• Sätt först in en lämplig borr i maskinen (se 5.3).
• Anslut stickkontakten till ett lämpligt vägguttag.
• Sätt emot borrmaskinen direkt på borrstället.

Inkoppling:

Tryck på strömbrytaren (5)

Kontinuerlig drift:

Tryck på strömbrytaren (5) och spärra med låsknappen (4).

Obs! Det går endast att spärra i högergång.

Frånkoppling:

Tryck in strömbrytaren (5) kort.

6.2 Ställa in varvtalet (bild 6/pos. 5)

• Du kan ställa in varvtalet steglöst under användningen.
• Bestäm varvtalet genom att trycka in strömbrytaren (5) mer eller mindre kraftigt.
• Välj rätt varvtal: Lämpligt varvtal är beroende av arbetsstycket, driftslag och typ av borr.
• Svagt tryck på strömbrytaren (5): lågt varvtal (lämpligt för: små skruvar, mjukt material)
• Stort tryck på strömbrytaren (5): högt varvtal (lämpligt för: stora/långa skruvar, hårt material)

Tips: Använd lågt varvtal i början när du borrar hål. Höj därefter varvtalet stegvis.

Fördelar:

• Borren är lättare att kontrollera i början och glider inte åt sidan.
  • Du undviker splittrade borrhål (t ex vid kakel).

6.3 Förvälja varvtalet (bild 6/pos. 6)

• Du kan använda ringen för varvtalsinställningen (6) för att definiera maximalt varvtal. Strömbrytaren (5) kan endast tryckas in tills ett maximalt inställt varvtal har nätts.
• Ställ in varvtalet med inställningsringen (6) som finns på strömbrytaren (5).
  • Gör inte denna inställning medan du borrar.

SE

6.4 Omkopplare för höger-/vänstergång (bild 6/pos. 7)

• Får endast kopplas om när maskinen står stilla!
• Ställ in slagborrmaskinens rotationsriktning med omkopplaren för höger-/vänstergång (7):

Rotationsriktning Omkopplarens läge

Högergång

(framåt samt borrning) Intryckt på höger sida

Vänstergång (bakåt) Intryckt på vänster sida

6.5 Omkopplare för borrning/slagborrning (bild 7/pos. 3)

Får endast kopplas om när maskinen står stilla!

Borning

Ställ omkopplaren för borrning/slagborrning (3) i läge "Borrning" (position A).

Användning: Trä, metall, plast

Slagborrning

Ställ omkopplaren för borrning/slagborrning (3) i läge "Slagborrning" (position B).

Användning: Betong, sten, murverk

6.6 Tips för arbeten med slagborrmaskinen

6.6.1 Borra i betong och murverk

• Ställ omkopplaren för borning/slagborrning (3) på position B (Slagborrning).
• Om du vill bearbeta murverk eller betong måste du alltid använda hårdmetallborr och ett högt varvtal.

6.6.2 Borra i stål

• Ställ omkopplaren för borning/slagborrning (3) på position A (borrning).
• Om du vill bearbeta stål måste du alltid använda HSS-borrar (HSS = höglegerat snabbstål) och ett lågt varvtal.
• Vi rekommenderar att du smörjer in borrstället med ett lämpligt kylmedel för att undvika onö-digt slitage på borren.

6.6.3 Borra hål

Om du vill borra ett djupt hål i ett hårt material (t ex stål), rekommenderar vi att du förborrar med en liten borr.

6.6.4 Borra kakel

• Innan du borrar, ställ omkopplaren för borrning/slagborrning (3) på position A (borrning).
• Ställ omkopplaren för borrning/slagborrning (3) på position B (slagborrning) så snart borren har trängt igenom kakelplattan.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

8. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

8.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppingarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

8.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna. Fara! Kolborstarna får endast bytas ut av en behörig elinstallatör.

8.3 Underhåll

I maskinens inre fi nns inga delar som kräver underhåll.

SE

8.4 Reservdels- och tillbehörsbeställning

Ange följande information när du beställer reservdelar:

• Produkttyp
  • Produktens artikelnummer
• Produktens ID-nr.
  • Reservdelsnumret för reservdelen

Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

SE

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Ätervinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

SE

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Kolborstar, chuck
Förbrukningsmaterial/förbrukningsdelar* Borr
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstätt och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
  Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

SE

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

• Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.
• Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

• Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

• Garantitiden uppgår till 60 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

• Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

FI
