NAUDOJIMO INSTRUKCIJA PRO-SB 1000 Kit Toolson

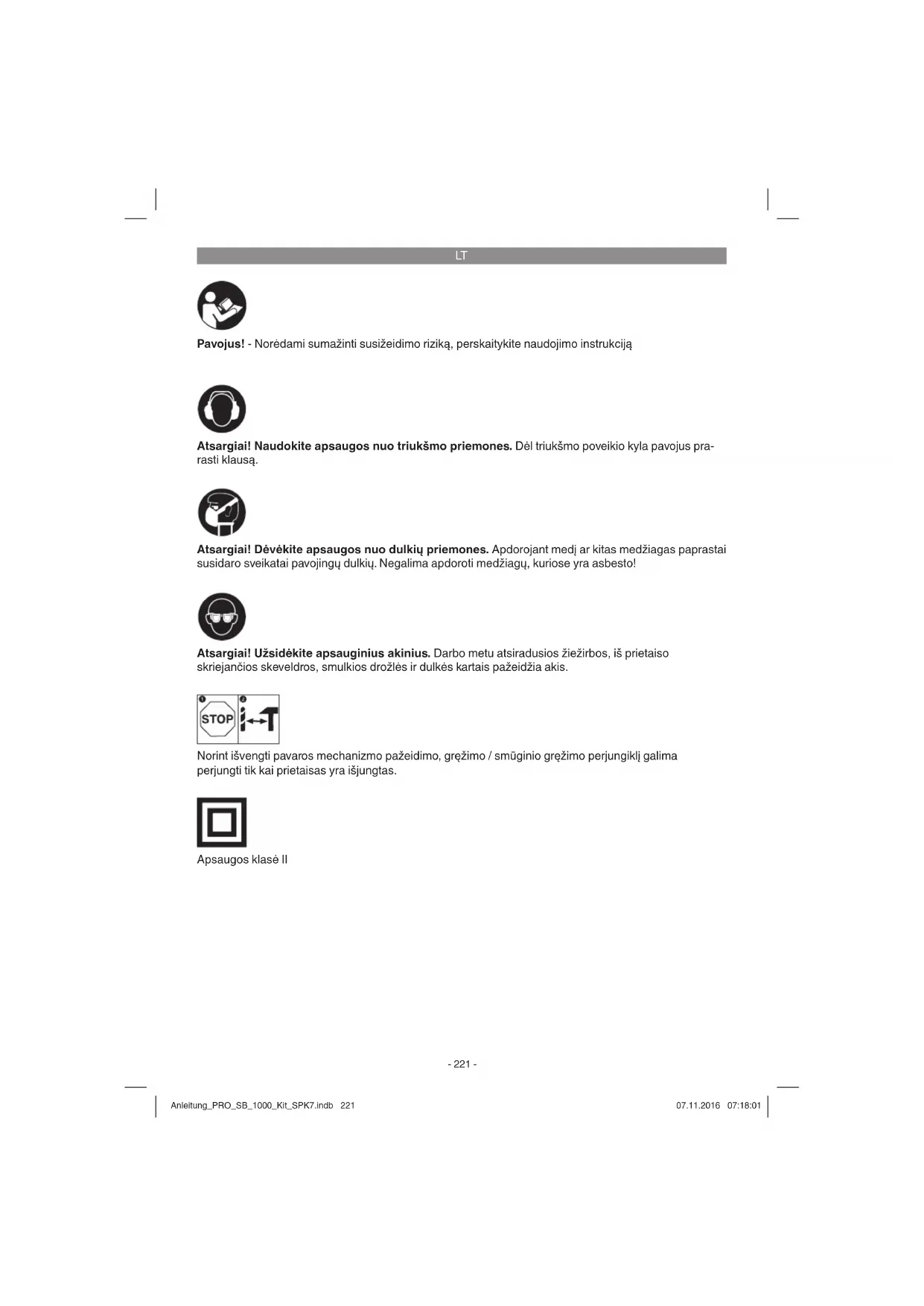

Pavojus! - Norėdami sumažinti susižeidimo riziką, perskaitykite naudojimo instrukciją Atsargiai! Naudokite apsaugos nuo triukšmo priemones. Dėl triukšmo poveikio kyla pavojus pra- rasti klausą. Atsargiai! Užsidėkite apsauginius akinius. Darbo metu atsiradusios žiežirbos, iš prietaiso skriejančios skeveldros, smulkios drožlės ir dulkės kartais pažeidžia akis. Atsargiai! Dėvėkite apsaugos nuo dulkių priemones. Apdorojant medį ar kitas medžiagas paprastai susidaro sveikatai pavojingų dulkių. Negalima apdoroti medžiagų, kuriose yra asbesto! Norint išvengti pavaros mechanizmo pažeidimo, gręžimo / smūginio gręžimo perjungiklį galima perjungti tik kai prietaisas yra išjungtas. Apsaugos klasė II Anleitung_PRO_SB_1000_Kit_SPK7.indb 221Anleitung_PRO_SB_1000_Kit_SPK7.indb 221 07.11.2016 07:18:0107.11.2016 07:18:01LT

Pavojus! Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudoji- mo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

Atitinkamus saugos nurodymus rasite pridedamo- je knygelėje. Pavojus! Perskaitykite visus saugos nurodymus. Nes- ilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti. Visus saugos nurodymus išsaugokite ateičiai.

2. Prietaiso aprašymas ir tiekimo

2.1 Prietaiso aprašymas (1 pav.)

4. Fiksavimo mygtukas

5. Įjungimo / išjungimo jungiklis

6. Apsukų reguliatorius

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis į mūsų aptarnavimo centrą arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojantį pirkimo čekį. Kartu prašome atsižvelgti į instrukcijos pabaigoje prie aptarna- vimo informacijos pateiktą garantinių paslaugų lentelę.

Atidarykite pakuotę ir atsargiai išimkite iš jos prietaisą.

Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).

Patikrinkite, ar viskas pristatyta.

Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.

Jei įmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos. Pavojus! Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastiki- niais maišeliais, folijomis ir smulkiomis dali- mis! Kyla prarijimo ir uždusimo pavojus!

3. Naudojimas pagal paskirtį

Grąžtas yra skirtas kiaurymių gręžimui medienoje, geležyje, spalvotuose metaluose ir uolienoje nau- dojant atitinkamą gręžimo įrankį. Įrenginį naudoti tik pagal paskirtį. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtį. Už bet kokį pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas. Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas nau- dojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

4. Techniniai duomenys

Svoris: ......................................................2,17 kg Pavojus! Triukšmas ir vibracija Triukšmo ir vibracijos vertės pateiktos pagal EN

Garso slėgio lygis L

......................................3 dB Nešiokite apsaugą nuo triukšmo. Dėl triukšmo poveikio galite prarasti klausą. Bendros svyravimo vertės (trijų krypčių vektorių suma) pateiktos pagal EN 60745. Smūginis betono gręžimas (rankena) Vibracijos emisijos dydis a h, ID = 10,646 m/s

Smūginis betono gręžimas (papildoma ran- kena) Vibracijos emisijos dydis a h, ID = 10,470 m/s

Metalo gręžimas (rankena) Vibracijos emisijos dydis a h, ID = 3,235 m/s

Metalo gręžimas (papildoma rankena) Vibracijos emisijos dydis a h, ID = 1,938 m/s

Nurodyta svyravimo emisijos vertė pamatuota, taikant standartizuotus bandymo metodus; ji gali skirtis, atsižvelgiant į elektros įrankio naudojimo būdą, ir išimtiniais atvejais viršyti nurodytąją. Pagal nurodytą svyravimo emisijos vertę galima palyginti vieną elektros įrankį su kitu. Be to, pagal nurodytą svyravimo emisijos vertę galima atlikti pirminį neįprasto poveikio įvertinimą. Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

Naudokite tik nepriekaištingos būklės prietai- sus.

Reguliariai techniškai prižiūrėkite ir valykite prietaisą.

Savo darbo pobūdį pritaikykite prie prietaiso.

Neperkraukite prietaiso.

Jei reikia, leiskite prietaisui atvėsti.

Išjunkite prietaisą, kai jis nebenaudojamas.

M ūvėkite pirštines. Atsargiai! Kiti pavojai Net naudojant šį elektros įrankį pagal visus reikalavimus, gali kilti kitų pavojų. Galimi pa- vojai, susiję su elektros įrankio konstrukcija ir specifi kacija, yra šie:

1. kvėpavimo takų dirginimas, jei naudojamas

tinkamas respiratorius nuo dulkių;

2. klausos pakitimai, jei nenešiojamos tinkamos

3. sveikatos sutrikimai dėl plaštakos ir rankos

vibravimo, jei prietaisas naudojamas ilgą laiką arba netinkamai laikomas ir prižiūrimas.

Prieš prijungdami įsitikinkite, kad duomenys ant prietaiso duomenų lentelės sutampa su tinklo duomenimis. Įspėjimas! Prieš nustatydami prietaisą, visada ištraukite kištuką.

5.1.Papildomos rankenos montavimas (2–3

pav./8 padėtis) Dirbdami su perforatoriumi galite laikyti už papil- domos rankenos (8). Todėl prietaiso be papildo- mos rankenos nenaudokite. Papildoma rankena (8) prie perforatoriaus prit- virtinama spaustuku. Grąžto laikiklį sukant pagal laikrodžio rodyklę spaustukas uždaromas. Sukant prieš laikrodžio rodyklę spaustukas atidaromas.

Pirmiausia reikia sumontuoti pridėtą papildomą rankeną (8). Dėl to sukant grąžto laikiklį reikia pakankamai plačiai atidaryti spaustuką, kad papildomą rankeną per grąžto griebtuvą (1) būtų galima uždėti ant perfora- toriaus.

Uždėję papildomą rankeną (8) pasukite ją į Jums patogią darbo padėtį.

Dabar grąžto laikiklį vėl sukite priešinga kryp- timi, kol papildoma rankena bus užfiksuota.

5.2 Gylio fi ksatoriaus sumontavimas ir nusta-

tymas (4 pav./2 poz.) Prispaudžiant gylio fi ksatorių (2) jį laiko papil- doma rankena (8). Spaustukas atlaisvinamas ir prispaudžiamas pasukant grąžto laikiklį.

Atlaisvinkite spaustuką ir įstatykite gylio fiksatorių (2) į tam numatytą angą papildomo- je rankenoje.

Gylio fiksatorių (2) sulygiuokite su grąžtu.

Gylio fiksatorių ištraukite iki pageidaujamo gręžimo gylio.

Papildomos rankenos (8) grąžto laikiklį vėl sukite tol, kol ši bus užfiksuota.

Kiaurymę gręžkite tol, kol gylio fiksatorius (2) palies ruošinį.

5.3 Grąžto įstatymas (5 pav.)

Prieš nustatydami prietaisą, visada ištraukite kištuką.

Greitai suspaudžiantis grąžto griebtuvas (1) turi fiksavimo blokatorių: Užblokuoti = įvorę (a) stumti į priekį Atblokuoti = įvorę (a) stumti atgal

Gylio fiksatorių atlaisvinkite kaip aprašyta 5.2 punkte ir pastumkite link papildomos ranke- nos. Taip atlaisvinamas priėjimas prie grąžto griebtuvo (1).

Šis perforatorius turi vieną greito suspaudimo grąžto griebtuvą (1).

Atsukite grąžto griebtuvą (1). Kad būtų galima įstatyti grąžtą, jo įstatymo anga turi būti pa- kankamai didelė.

Pasirinkite tinkamą grąžtą. Į grąžto griebtuvo angą grąžtą įkiškite kiek įmanoma giliau.

Grąžto griebtuvą (1) prisukite. Patikrinkite, ar grąžtas tvirtai įstatytas į griebtuvą (1).

Nuolat patikrinkite, ar grąžto bei įrankio padėtis tvirta (ištraukite tinklo kištuką!).

Pirmiausiai į prietaisą įdėkite tinkamą grąžtą (žr. 5.3 punktą).

Tinklo kištuką įkiškite į reikiamą lizdą.

Grąžtą laikykite tiesiogiai gręžimo vietoje. Įjungimas: Paspauskite įjungimo / išjungimo jungiklį (5) Ilgalaikis režimas: Įjungimo / išjungimo jungiklį (5) užfi ksuokite fi ksa- vimo mygtuku (4). Dėmesio! Užfi ksuoti galima tik dirbant dešine su- kimosi kryptimi. Išjungimas: Trumpai paspauskite įjungimo / išjungimo jungiklį (5). 6.2. Apsukų nustatymas (6 pav./5 poz.)

Darbo metu galite tolygiai reguliuoti apsukas.

Apsukų skaičių pasirinkite stipriau ar švelniau paspausdami įjungimo / išjungimo jungiklį (5).

Tinkamo apsukų skaičiaus pasirinkimas: Tinkamiausias apsukų skaičius priklauso nuo ruošinio, režimo tipo ir naudojamo grąžto.

Švelnus įjungimo / išjungimo (5) jungiklio pas- paudimas: žemesnės apsukos (tinka: nedide- liems varžtams, minkštoms medžiagoms)

Stipresnis įjungimo / išjungimo (5) jun- giklio paspaudimas: didesnės apsukos (tinka: dideliems/ilgiems varžtams, kietoms medžiagoms) Patarimas: kiaurymes gręžkite mažesnėmis ap- sukomis. Tada apsukas palaipsniui didinkite. Pranašumai:

Gręžimo metu grąžtą lengviau kontroliuoti ir jis neslysta.

Išvengsite gręžiamų kiaurymių trūkinėjimo (pvz., gręžiant koklius). 6.3. Apsukų pasirinkimas (6 pav./6 poz.)

Apsukų reguliatorius (6) leidžia nustaty- ti maksimalų apsukų skaičių. Įjungimo / išjungimo (5) jungiklį galima paspausti tik iki nustatytų maksimalių apsukų.

Apsukas įjungimo / išjungimo jungiklyje (5) nustatykite reguliavimo žiedu (6).

Dešiniosios / kairiosios eigos perjungikliu (7) nustatykite perforatoriaus eigos kryptį: Eigos kryptis Jungiklio padėtis Dešinioji eiga (pirmyn ir gręžti) Pasuktas į dešinę Kairioji eiga (atbulinė eiga) Pasuktas į kairę

6.5 Gręžimo / smūginio gręžimo jungiklis

(7 pav./3 poz.) Perjunkti tik kai prietaisas neveikia! Gręžimas: Gręžimo / smūginio gręžimo jungiklis (3) gręžimo padėtyje. (A padėtis) Naudojimas: mediena; metalas; plastikas Smūginis gręžimas: Gręžimo / smūginio gręžimo jungiklis (3) smūginio gręžimo padėtyje. (B padėtis) Naudojimas: betonas; uoliena; mūras

6.6 Darbo su perforatoriumi patarimai

6.6.1 Betono ir mūro gręžimas

Gręžimo / smūginio gręžimo jungiklį (3) nu- statykite į B padėtį (smūginis gręžimas).

Dirbdami su mūru ar betonu visada naudokite kietmetalio grąžtus ir gręžkite esant aukštom apsukom.

Gręžimo / smūginio gręžimo jungiklį (3) nu- statykite į A padėtį (gręžimas).

Dirbdami su plienu visada naudokite HSS grąžtus (HSS = stipriai legiruotas greitai ap- dirbamas plienas) ir gręžkite esant žemoms apsukoms.

Rekomenduotina kiaurymę sutepti tinkama aušinimo priemone, kad būtų išvengta nerei- kalingo grąžto dėvėjimosi.

6.6.3 Kiaurymių gręžimas

Jei norėtumėte išgręžti gilią kiaurymę kietoje medžiagoje (pvz., pliene), rekomenduojame kiaurymę pradėti gręžti mažesniu grąžtu.

6.6.4 Plytelių ir koklių gręžimas

Gręžimo / smūginio gręžimo jungiklį (3) gręžimo pradžiai nustatykite į A padėtį (gręžimas).

Kai tik grąžtas plytelę/koklį pergręžia, gręžimo / smūginio gręžimo jungiklį (3) nustatykite į B padėtį (smūginis gręžimas).

7. Tinklo kabelio pakeitimas

Pavojus! Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifi kuotas asmuo.

8. Valymas, techninė priežiūra ir

atsarginių dalių užsakymas Pavojus! Prieš pradėdami bet kokius valymo darbus iš tink- lo ištraukite kištuką.

Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuva- lykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.

Rekomenduojame prietaisą iš karto išvalyti po kiekvieno panaudojimo.

Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad į prietaiso vidų nepatektų vandens. Vandeniui patekus į elektros prietaisą padidėja elektros smūgio rizika.

8.2 Anglies šepetėliai

Pastebėjus per didelį kibirkščiavimą, anglies šepetėlius turi patikrinti elektrikas. Pavojus! Anglies šepetėlius keisti gali tik elekt- rikas.

8.3 Techninė priežiūra

Prietaiso viduje nėra jokių dalių, kurioms būtina techninė priežiūra. Anleitung_PRO_SB_1000_Kit_SPK7.indb 225Anleitung_PRO_SB_1000_Kit_SPK7.indb 225 07.11.2016 07:18:0107.11.2016 07:18:01LT

8.4 Atsarginių detalių ir priedų užsakymas:

Užsakant atsargines detales reikia nurodyti tokius duomenis:

prietaiso prekės numerį;

prietaiso identifikacinį numerį;

reikiamos atsarginės detalės numerį. Dabartinės kainos ir naujausia informacija nuro- dyta interneto svetainėje www.isc-gmbh.info

9. Utilizavimas ir antrinis

panaudojimas Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prieta- isas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negali- ma išmesti kartu su buitinėmis atliekomis. Sieki- ant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komu- naliniame ūkyje.

Prietaisą ir jo priedus laikykite tamsioje, sauso- je, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 ˚C temperatūroje. Elektros prietaisą laikykite originalioje pakuotėje. Anleitung_PRO_SB_1000_Kit_SPK7.indb 226Anleitung_PRO_SB_1000_Kit_SPK7.indb 226 07.11.2016 07:18:0207.11.2016 07:18:02LT

Tik ES šalims Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis! Remiantis ES elektros ir elektronikos atliekų direktyva 2012/19/EB ir jos perkėlimu į nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai. Perdirbimas - grąžinimo alternatyva: Elektros prietaiso savininkas įpareigotas negrąžinti pasirinktą prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių. Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą. Teisę atlikti techninius pakeitimus pasiliekame sau Anleitung_PRO_SB_1000_Kit_SPK7.indb 227Anleitung_PRO_SB_1000_Kit_SPK7.indb 227 07.11.2016 07:18:0207.11.2016 07:18:02LT

Aptarnavimo informacija Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi ap- tarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų. Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Kategorija Pavyzdys Besidėvinčios detalės* Anglies šepetėliai, grąžto griebtuvas Naudojamos medžiagos / dalys* Grąžtas Detalių trūkumas

• netiekiamos kartu su prietaisu! Esant defektui arba trūkumui, prašome gedimo atvejį registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti į bet kokiu atveju pateikiamus klausimus:

Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?

Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?

Kokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją. Anleitung_PRO_SB_1000_Kit_SPK7.indb 228Anleitung_PRO_SB_1000_Kit_SPK7.indb 228 07.11.2016 07:18:0207.11.2016 07:18:02LT

Garantinis dokumentas Gerbiami pirkėjai, mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliotuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Šios garantinės sąlygos skirtos tik vartotojams, t. y. asmenims, kurie šį prietaisą nenaudos nei

gamybiniais, nei kitais savarankiškais tikslais. Šios garantinės sąlygos reglamentuoja papildomas garantines paslaugas, kurias žemiau nurodytas gamintojas papildomai prie teisėtų garantijų suteikia savo naujo prietaiso pirkėjui. Ši garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.

2. Garantija suteikiama tik naujai įsigyto žemiau nurodyto gamintojo prietaiso defektams, kurie atsiran-

da dėl medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas. Įsidėmėkite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudo- jamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.

3. Garantijos nesuteikiame:

– Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukciją arba dėl neprofesionali- os instaliacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai. – Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap- kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės). – Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dėvėjimusi.

4. Garantija galioja 60 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garan-

tiniai reikalavimai turi būti pateikti per dvi savaites prieš pasibaigiant garantiniam laikotarpiui. Pasi- baigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remontą arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.

5. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje: www.isc-

gmbh.info. Išsaugokite pirkimo kvitą arba kitą naujo prietaiso pirkimo dokumentą. Prietaisams kurie pateikiami be atitinkamų dokumentų arba be etiketės, garantija nesuteikiama dėl klasifi kavimo trūkumo. Jei mūsų garantija apima prietaiso gedimą, Jums bus nedelsiant grąžintas suremontuotas arba naujas prietaisas. Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dėmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis. Anleitung_PRO_SB_1000_Kit_SPK7.indb 229Anleitung_PRO_SB_1000_Kit_SPK7.indb 229 07.11.2016 07:18:0207.11.2016 07:18:02Yang/Product-ManagementWeichselgartner/General-Manager
