KASUTUSJUHEND PRO-SB 1000 Kit Toolson

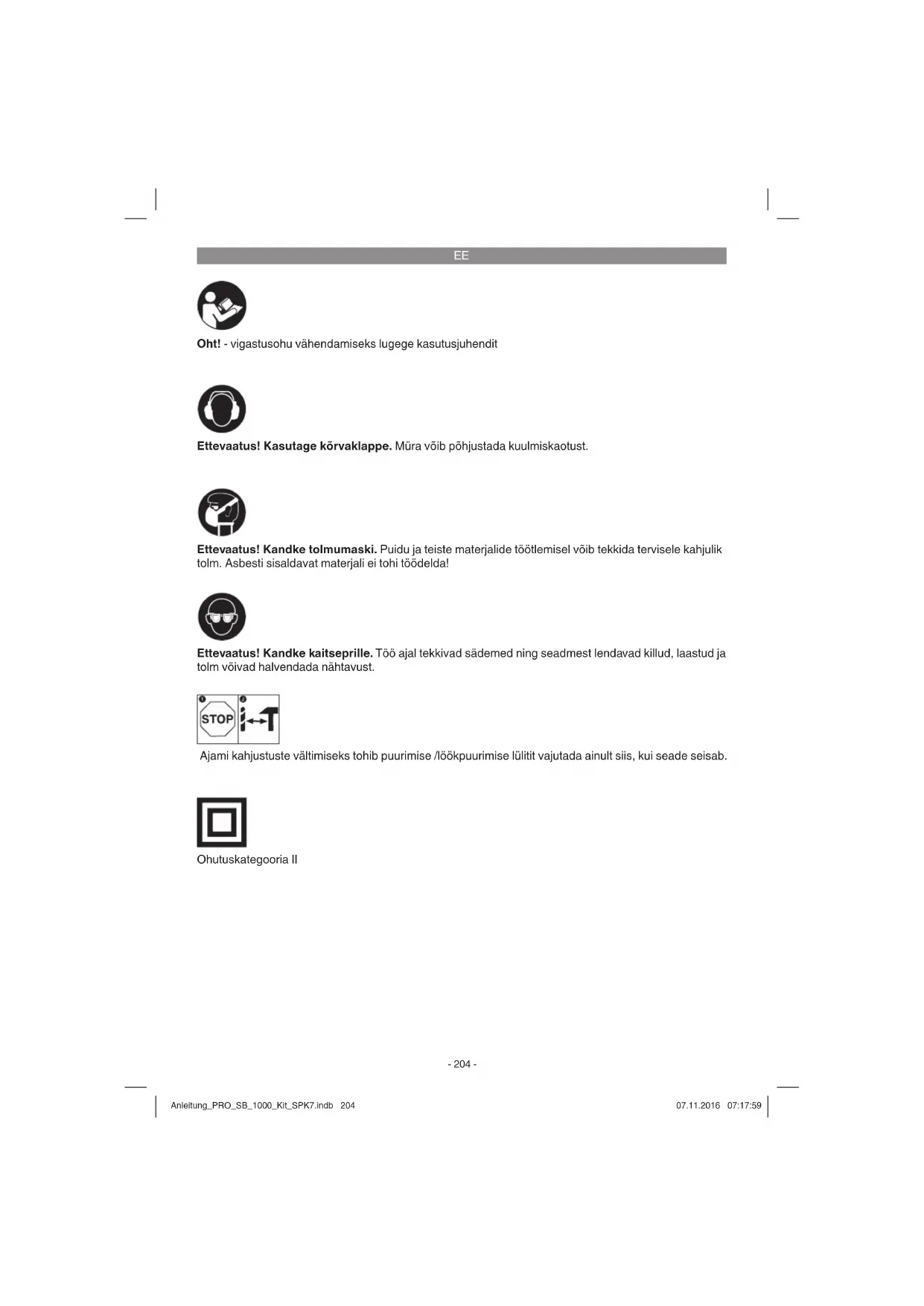

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit Ettevaatus! Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust. Ettevaatus! Kandke kaitseprille. Töö ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm võivad halvendada nähtavust. Ettevaatus! Kandke tolmumaski. Puidu ja teiste materjalide töötlemisel võib tekkida tervisele kahjulik tolm. Asbesti sisaldavat materjali ei tohi töödelda! Ajami kahjustuste vältimiseks tohib puurimise /löökpuurimise lülitit vajutada ainult siis, kui seade seisab. Ohutuskategooria II Anleitung_PRO_SB_1000_Kit_SPK7.indb 204Anleitung_PRO_SB_1000_Kit_SPK7.indb 204 07.11.2016 07:17:5907.11.2016 07:17:59EE

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Oht! Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjus- tada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1)

2. Puurimissügavuse piiraja

3. Puurimise / löökpuurimise lüliti

6. Pöörlemissageduse regulaator

7. Pöörlemissuuna lüliti

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Puurimissügavuse piiraja

Originaalkasutusjuhend

3. Sihipärane kasutamine

Trell on ettenähtud aukude puurimiseks puidu, raua, värviliste metallide ja kivimite sisse vastavat puuriotsakut kasutades. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel.

Kaal: .........................................................2,17 kg Oht! Müra ja vibratsioon Müra- ja vibratsiooniväärtused tehti kindlaks stan- dardi EN 60745 järgi. Helirõhu tase L

Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust. Võnke koguväärtused (kolme suuna vektorsum- ma) on kindlaks määratud standardi EN 60745 järgi. Betooni löökpuurimine (käepide) Võngete emissiooniväärtus a h, ID = 10,646 m/s

Betooni löökpuurimine (lisakäepide) Võngete emissiooniväärtus a h, ID = 10,470 m/s

Metalli puurimine (käepide) Võngete emissiooniväärtus a h, D = 3,235 m/s

Metalli puurimine (lisakäepide) Võngete emissiooniväärtus a h, D = 1,938 m/s

Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib mu- utuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem. Esitatud võngete emissiooniväärtust võib kasuta- da võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega. Esitatud võngete emissiooniväärtust võib kasuta- da ka kahjustuste esialgseks hindamiseks. Piirake müra teket ja vibratsiooni miinimu- mini!

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata.

Kandke kindaid. Ettevaatus! Jääkriskid Ka siis, kui te kasutate elektritööriista eeskir- jadekohaselt, jääb jääkriskide oht alati püsi- ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat

2. Kuulmiskahjustused juhul, kui ei kanta sobivat

3. Tervisekahjustused, mis tulenevad käte

vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele. Hoiatus! Enne seadme reguleerimist tõmmake toite- pistik alati pistikupesast välja.

5.1 Lisakäepideme paigaldamine (joonised

2-3/8) Lisakäepide (8) pakub lööktrelli kasutamisel lisatuge. Seepärast ärge kasutage seadet ilma lisakäepidemeta. Lisakäepide (8) kinnitatakse lööktrelli külge fi k- saatoriga. Fiksaator keeratakse kinni käepidet päripäeva pöörates. Fiksaator avaneb vastupäeva keerates.

Kõigepealt tuleb paigaldada kaasasolev lisa- käepide (8). Selleks tuleb käepidet keerates fiksaator piisavalt avada, et lisakäepideme saaks üle padruni (1) trelli otsa lükata.

Pärast lisakäepideme (8) otsapanemist keerake see enda jaoks mugavaimasse töö- asendisse.

Seejärel keerake käepide vastupidises suu- nas kinni tagasi, kuni lisakäepide on kindlalt kohal.

Lisakäepide (8) sobib nii parema- kui vasaku- käelistele.

5.2 Sügavuspiiriku paigaldamine ja reguleeri-

mine (joonis 4/2) Sügavuspiirikut (2) hoiab kinni lisakäepideme (8) fi ksaator. Fiksaatori saab avada või sulgeda kä- epidet keerates.

Avage fiksaator ja pange sügavuspiiri (2) sel- leks ettenähtud avasse lisakäepidemes.

Seadke sügavuspiirk (2) puuriga samale tasapinnale.

Tõmmake sügavuspiirik soovitud puurimis- sügavuse võrra tagasi.

Seejärel puurige auk, kuni sügavuspiirik (2) töödeldavat detaili puudutab. Anleitung_PRO_SB_1000_Kit_SPK7.indb 206Anleitung_PRO_SB_1000_Kit_SPK7.indb 206 07.11.2016 07:17:5907.11.2016 07:17:59EE

5.3 Puuri sissepanemine (joonis 5)

Enne seadme reguleerimist tõmmake võrgu- pistik alati pesast välja.

Kiirpadrun (1) on varustatud lukustusega: Lukustamine = lükake hülss (a) ettepoole Vabastamine = lükake hülss (a) tahapoole

Vabastage sügavuspiirik nagu on kirjeldatud punktis 5.2 ja lükake lisakäepideme suunas. Nii pääseb puuripadrunile (1) vabalt ligi.

Valige sobiv puur. Lükake puur võimalikult sügavale padruniavasse.

Kontrollige regulaarselt, kas puur või instru- ment on korralikult kinni (tõmmake võrgupistik välja!).

6.1 Toitelüliti (joonis 6/5)

Pange kõigepealt seadmesse sobiv puur (vt punkt 5.3).

Pange võrgupistik sobivasse pistikupessa.

Seadke trell täpselt puurimiskohale. Sisselülitamine: Vajutage toitelülitit (5) Pidev režiim: Lukustage toitelüliti (5) lukustusnupuga (4). Tähelepanu! Lukustamine on võimalik ainult pare- male poole pöörlemisel. Väljalülitamine: Vajutage lühidalt toitelülitit (5).

Pöörlemissagedust saab töötamise ajal suju- valt muuta.

Valige toitelüliti (5) tugevama või nõrgema vajutamisega pöörlemissagedus.

Õige pöörlemissageduse valimine: Sobivaim pöörlemissagedus sõltub töödeldavast detai- list, töörežiimist ja kasutatavast puurist.

Väike surve toitelülitile (5): madal pöörlemis- sagedus (sobib: väikestele kruvidele, pehme- tele materjalidele)

Suurem surve toitelülitile (5): suur pöörlemis- sagedus (sobib: suurtele/pikkadele kruvidele, tugevatele materjalidele) Vihje: Puurige avad väikese pöörlemissagedu- sega. Seejärel suurendage pöörlemissagedust järk-järgult. Eelised:

Puuri on augu puurimisel lihtsam kontrollida ja see ei libise kõrvale.

Väldite killustatud puurauke (nt kahhelkivide puhul).

Pöörlemissageduse regulaatoriga (6) on või- malik määrata maksimaalne pöörlemissage- dus. Toitelülitit (5) saab ainult kuni ettenähtud maksimaalse pöörlemissageduseni vajutada.

Reguleerige pöörlemissagedust toitelülitis (5) asuva reguleerimisvõruga (6).

Ärge reguleerige puurimise ajal.

6.4 Pöörlemissuuna lüliti (joonis 6/7)

Lülitage ümber ainult siis, kui seade ei tööta!

Reguleerige pöörlemissuuna lülitiga (7) löökt- relli pöörlemissuunda: Pöörlemissuund Lüliti asend Paremale (edasi ja puurimine) Paremale vajutatud Vasakule (tagasi) Vasakule vajutatud

6.5 Puurimise / löökpuurimise lüliti

(joonis 7/3) Lülitage ümber ainult siis, kui seade ei tööta! Puurimine: Puurimise / löökpuurimise lüliti (3) on puurimise asendis. (Asend A) Kasutamine: puit; metallid; plastmassid Löökpuurimine: Puurimise / löökpuurimise lüliti (3) on löökpuurimi- se asendis. (Asend B) Kasutamine: betoon; kivimid; müüritis

6.6 Nõuanded trelliga töötamiseks

6.6.1 Betooni ja müüritise puurimine

Seadke puurimise /löökpuurimise lüliti (3) asendisse B (löökpuurimine).

Kasutage müüritise või betooni töötlemiseks alati kõvasulampuuri ja suurt pöörlemissa- gedust. Anleitung_PRO_SB_1000_Kit_SPK7.indb 207Anleitung_PRO_SB_1000_Kit_SPK7.indb 207 07.11.2016 07:17:5907.11.2016 07:17:59EE

6.6.2 Terase puurimine

Seadke puurimise /löökpuurimise lüliti (3) asendisse A (puurimine).

Kasutage terase töötlemiseks alati HSS-puuri (HSS = kõrglegeeritud kiirteras) ja väikest pöörlemissagedust.

Soovitatav on puurauku sobiva jahutusvahen- diga määrida, et vältida puuri mittevajalikku kulumist.

6.6.3 Aukude puurimine

Kui soovite puurida sügavat auku kõva materjali (nagu nt teras) sisse, on soovitatav väiksema pu- uriga auk ette puurida.

6.6.4 Plaatide ja kahhelkivide puurimine

Augu puurimiseks seadke puurimise /löökpu- urimise lüliti (3) asendisse A (puurimine).

Kui puur on plaadist/kahhelkivist läbi tungi- nud, seadke puurimise /löökpuurimise lüliti (3) kohe asendisse B (löökpuurimine).

7. Toitejuhtme vahetamine

Oht! Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade

tellimine Oht! Lahutage seade enne puhastustöid vooluvõrgust.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet otsekohe pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida. Oht! Süsiharju tohib vahetada ainult kvalifi tseeri- tud elektrik.

Seadme sisemuses ei asu muid hooldust vajavaid osi.

8.4 Varuosade ja tarvikute tellimine:

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Anleitung_PRO_SB_1000_Kit_SPK7.indb 208Anleitung_PRO_SB_1000_Kit_SPK7.indb 208 07.11.2016 07:18:0007.11.2016 07:18:00EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult iSC GmbH loal. Tehniliste muudatuste õigus reserveeritud Anleitung_PRO_SB_1000_Kit_SPK7.indb 209Anleitung_PRO_SB_1000_Kit_SPK7.indb 209 07.11.2016 07:18:0007.11.2016 07:18:00EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Süsiharjad, padrun Kulumaterjal / Kuluosad* Puur Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki- gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garanti- inõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma

seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anleitung_PRO_SB_1000_Kit_SPK7.indb 211Anleitung_PRO_SB_1000_Kit_SPK7.indb 211 07.11.2016 07:18:0007.11.2016 07:18:00LV
