NOTENDAHANDBÓK PRO-SB 1000 Kit Toolson

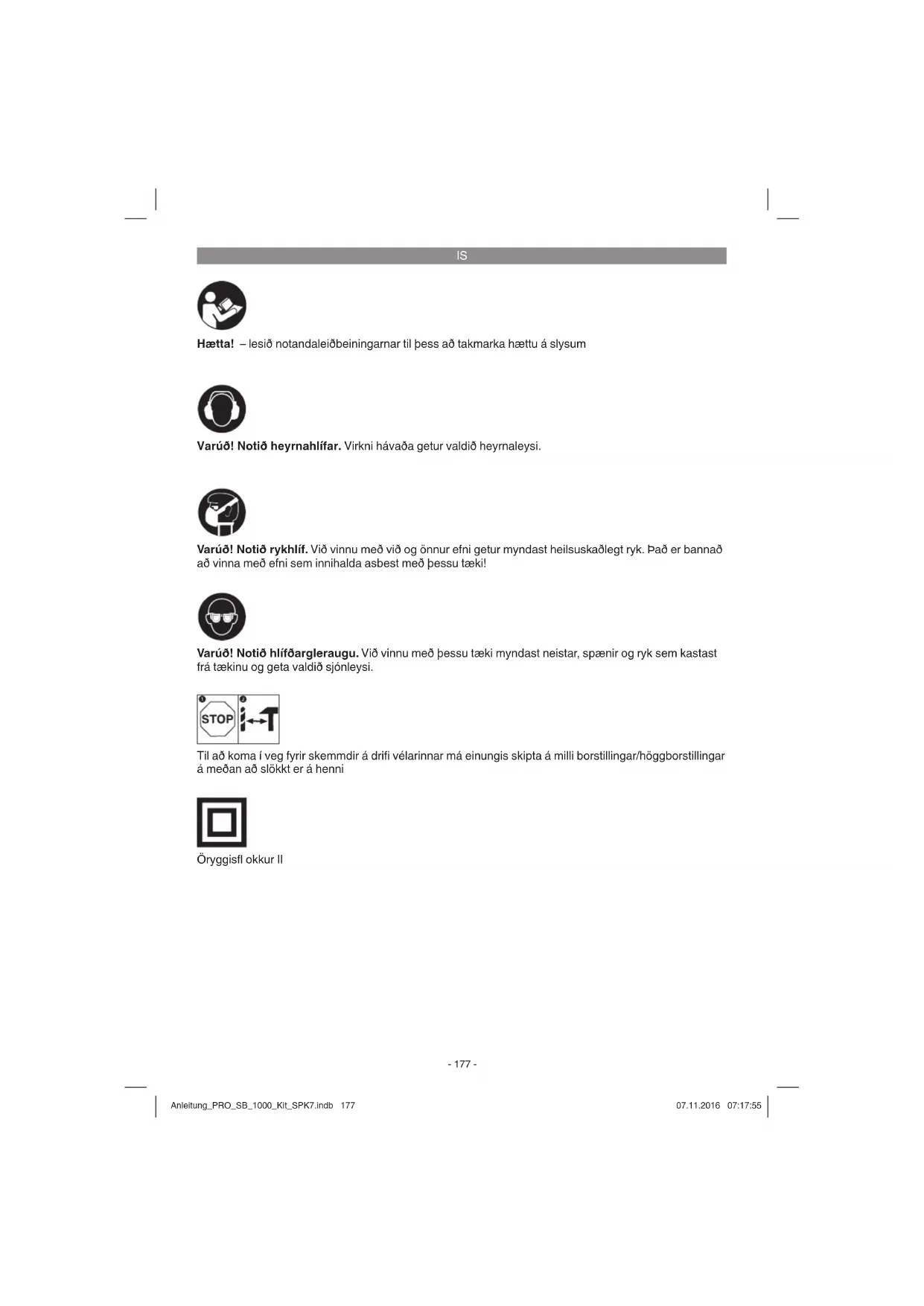

Hætta! – lesið notandaleiðbeiningarnar til pess að takmarka hættu á slysum

Varúð! Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi.

Varúð! Notið rykhlíf. Við vinnu með við og önnur efni getur myndast heilsuskaðlegt ryk. Pað er bannað að vinna með efni sem innihalda asbest með þessu tæki!

Varúð! Notið hlífðargleraugu. Við vinnu með þessu tæki myndast neistar, spænir og ryk sem kastast frá tækinu og geta valdið sjónleysi.

Til að koma í veg fyrir skemmdir á drifi vélarinnar má einungis skipta á milli borstillingar/höggborstillingar á meðan að slökktr é á henni

Öryggisfl okkur II

IS

Hætta!

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leiðbeingar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeingarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeingar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali!

Hætta!

Lesið öryggisleiðbeiningar og aðrar leiðbe- ningar sem fylgja pessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbe- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbe- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

2.1 Tækislýsing (myndir 1)

1. Patróna
2. Bordýptartakmarkari
3. Stilling milli bors/slagbors
4. Höfuðrofalæsing
5. Höfuðrofi
6. Stillihringur-snúningshraða
7. Stilling snúningsáttar
8. Aukahaldfang

2.2 Innihald

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið-beiningunum. Ef að hluti vantar, hafi ð þá tafarlaust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótuna. Vinsamlegast athugið töfl u aftast í leiðbeiningunum varðandi hluti sem eru ábyrgðir.

• Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.
  Fjarlægið umbúðirnar og læsingar umbúða / tækis (ef slíkt er til staðar).

• Athugið hvort að allir hlutir fylgi með tækinu.

• Yfirfarið tækið og aukahluti pess og athugið hvort að flutningaskemmdir séu að finna.
  Geymið umbúðirnar ef hægt er þar til að ábyrgðartímabil hefur runnið út.

Hætta!

Tækið og umbúðir pess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, fi lmur og småhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

• Rafmagnshöggborvél
• Bordýptartakmarkari
• Notandaleiðbeiningar
• Öryggisleiðbeiningar

3. Tilætluð notkun

Höggborinn má nota til að bora göt í við, stál, ýjmsa málma og grjót. Nota skal viðeigandi verkfæri til borunar.

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

IS

4. Tæknilegar upplýsingar

Spenna: 220-240 V\~50 Hz Afl: 1010 W

Snúningshraði án álags: 0-3000 min ^1 Borhraði: steypa 16 mm ......stál 13 mm ......viður 32 mm

Öryggisflokkur:.... II/☐ Pyngd:....2,17kg

Hætta!

Hávaði og titringur

Hávaðagildi og titringsgildi voru mæld eftir staðlinum EN 60745.

Hámarks hljóðprýstingur L pA ....96,8dB(A) Óvissa K pA ....3dB Hámarks hávaði L WA ....107,8 dB(A) Óvissa K WA ....3 dB

Notið heyrnahlífar.

Virkni hávaða getur valdið heyrnaleysi.

Titringsgildi (summa vektora í premur rýmum) voru mæld samkvæmt staðlinum EN 60745.

Höggbor í steypu (Haldfang)

Titringsgildi a_h=10,646 m/s^2 Óvissa K = 1,5 m/s²

Höggbor í steypu (Aukahaldfang(

Titringsgildi a_h=10,470 m/s^2 Óvissa K = 1,5 m/s²

Höggbor í málm (Haldfang)

Titringsgildi a_h=3,235 m/s^2 Óvissa K = 1,5 m/s²

Höggbor í málm (Aukahaldfang(

Titringsgildi a_h=1,938 m/s^2 Óvissa K=1,5 m/s ^2

Uppgefin sveiflugildi pessa tækis eru stööluð gildi sem mæld eru við staðlaðar aðstæður. Pessi gildi geta breyst við mismunandi tæki og notkun peirra, pessi gildi geta pó í sumum tilvikum orðið hærri en pau gildi sem gefi n eru upp af framleiðanda tækisins.

Uppgefin sveiflugildi er hægt að nota til viðmiðunar við önnur lík tæki.

Uppgefið sveiflugildi getur auk pess verið notað til pess að áætla álag notanda pess.

Takmarkið hávaðamyndun og titring eins og hægt er!

• Notið einungis tæki sem eru í fullkomnu ásigkomulagi.
• Hirðið um tækið og hreinsið pað reglulega.
  • Lagið vinnu að tækinu.
  • Ofgerið ekki tækinu.
  • Látið yfirfara tækið ef pörf er á.
• Slökkvið á tækinu á meðan að það er ekki í notkun.
• Notiôhlífõarvettlinga

Varúð!

Aðrar áhættur

Pó svo að rafmagnsverkfærið sé notað fullkomlega eftir notandaleiðbeiningum framleiðanda pess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna uppbyggingu tækis og notkun pess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi rykhlífar.
2. Heyrnarskaða ef ekki eru notaðar viðeigandi heyrnahlífar.
3. Heilsuskaðar, sem myndast geta vegna titrings á höndum og handleggjum, ef að tækið er notað samfl eytt til langs tíma eða ef að tækið er ekki notað samkvæmt leiðbeiningum pess eða ef ekki er rétt hirt um það.

5. Fyrir notkun

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins.

Viðvörun!

Takið tækið úr sambandi við straum áður en að það er stillt.

5.1. Aukahaldfang sett á vélina (myndir 2-3 / staða 8)

Aukahaldfangið (8) veitir betra hald á borvélinni á meðan að hún er notuð sem höggborvél. Notið pví tækið ekki án haldfangsins. Haldfangið (8) er fest á hús vélarinnar með klemmu. Klemman festist með pví að snúa haldfanginu réttsælis. Með pví að snúa haldfanginu rangsælis er haldfangið losað aftur.

- Nú verður að festa aukahaldfangið (8) á véli-na. Til þess verður að opna festingu haldfang-sins nægilega mikið þannig að það renni yfir

IS

patrónuna (1) og á sinn stað.

• Eftir að búið er að smeygja haldfanginu (8) á sinn stað er því snúið þannig að það sé í þæ-gilegri stöðu til vinnu.
• Nú er haldfanginu snúð réttsælis par til að haldfangið er orðið fast.
• Haldfangið (8) er ætlað fyrir rétthenda og ranghenda notendur.

5.2 Dýptartakmörkun sett á tækið og hún stillt (mynd 4 / staða 2)

Dýptartakmarkarinn (2) er festur með klemmu á aukahaldfangið (8). Klemman er hér einnig fest eða losuð með því að snúa haldfanginu.

• Losið klemmuna og rennið dýptartakmarkara (2) í þar til gerða festingu í haldfanginu.
• Setjið nú takmarkarann (2) á í rétta átt.
• Dragið út takmarkarann par til að rétta dýptin er innstillt.
• Snúið haldfanginu (8) aftur par til að pað er orðið fast.
• Borið nú gat í verkstykkið par til að dýptartakmararinn (2) snertir yfirboð pess.

5.3 Notkun borvélar (myndir 5)

• Viðvörun! Takið tækið ávallt úr sambandi við straum áður en að það er stillt eða unnið er að því.
• Sjálfherðandi borpatróna (1) sem útbúin er innbyggőri læsingu: Festa = haldi patrónu (a) er ýtt framávið Losa = haldi patrónu (a) er þrýst afturávið
• Losið dýptartakmarkara eins og synt er á mynd 5.2 og rennið honum í áttina að aukahandfanginu. Pannig hefur maður greiðan aðgang að borpatrónunni (1).
• Pessi slagbor er útbúin sjálfherðandi borpatrónu (1).
• Snúið patrónunni til að opna hana (1). Gat patrónunnar verður að vera nægilega stórt til bess að borinn komist inn í það.
• Veljið réttan bor. Rennið bornum eins langt og hann kemst inn í borpatrónuna.
• Herðið patrónuna (1). Gangið úr skugga um að borinn sitji rétt í patrónunni (1) og að hann sé fastur.
• Athugið reglulega hvort að borinn sé fastur eða það ítól sem er í patrónunni. (Takið tækið úr sambandi við straum!).

6. Notkun

6.1 Höfuðrofi (mynd 6/ staða 5)

• Setjið rétta borinn í patrónuna (sjá lið 5.3).
  • Tengið tækið við straum.
  Leggið borvélina beint að peim stað sem að bora á í.

Kveikt á tæki:

Prýstið á höfuðrofann (5)

Samfl eytt notkun:

Festið inni höfuðrofa (5) með höfuðrofalæsingu (4).

Slökkt á tæki:

Prýstið stutt á höfuðrofann (5).

6.2 Snúningshraði stilltur (mynd 6 / staða 5)

• Hægt er að breyta snúningshraða vélarinnar stiglaust á meðan að hún er í notkun.
• Með því að þrýsta höfuðrofanum (5) mismun- andi langt inn er snúningshraðanum breytt.
• Réttur snúningshraði: Rétti snúningshraði fer eftir því hvaða efni er notað, hvernig unnið er með efnið og hvaða bor er notaður.
• Höfuðrofa (5) prýst stutt inn: lítil snúningshraði (passar fyrir litlar skrúfur og mjúk verkstykki)
• Höfuðrofa (5) prýst langt inn: hærri snúningshraði (passar fyrir stórar/langar skrúfur og hörð verkstykki)

Ráð: Byrjið að bora með litlum snúningshraða.

Aukið síðan snúningshraðann jafnt og pétt.

Kostir:

• Betra er að stjórna bornum pannig og hann rennur ekki eins auðveldlega til.
• Hægt er að forðast að yfirborð brotni (til dæmis flísar).

6.3 Snúningshraði valinn (mynd 6 / staða 6)

• Stilling snúningshraða (6) gerir notandanum kleift að stilla inn hámarks snúningshraða. Pá er einungis hægt að prýsta höfuðrofanum (5) takmarkað langt inn.
• Stillið inn réttan hámarks snúningshraða með stillihringnum (6) við höfuðrofann (5).
• Framkvæmið ekki pessar stillingar á meðan að borað er.

IS

6.4 Skipt milli snúningsátta (mynd 6 / staða 7)

• Ábending! Skiptið einungis milli snúningsátta á meðan að tækið er ekki í gangi!
  • Stillið milli snúningsátta með rofanum (7):

Snúningsátt Staða stillingar

Réttsælis (frammávið og borað)

Prýst inn til hægri

Rangsælis (bakátt) Prýst inn til vinstri

6.5 Skipt milli bors/höggbors (mynd 7 / staða 3)

- Skiptið einungis milli bors/höggbors á meðan að vélin er ekki í gangi!

Bor:

Snúið bor/höggbor-rofanum (3) í borstöðu. (Staða A)

Notkun: Viður; málmur; gerviefni

Höggbor:

Snúið bor/höggbor-rofanum (3) í höggborstöðu. (Staða B)

Notkun: Steypa; steinar; múr

6.6 Ráðleggingar til notkunar á höggborvél

6.6.1 Borað í steypu eða múr

• Snúið bor/höggbor-rofanum (3) í stöðu B (Höggbor).
• Notið einungis bora úr hertu stáli og háan snúningshraða ef að unnið er í múr eða steinsteypu.

6.6.2 Borað í stál

• Snúið bor/höggbor-rofanum (3) í stöðu A (borað).
• Notið einungis bora úr HSS-stáli (HSS = háblandað stál) og lágan snúningshraða.
• Mælt er með að kæla og smyrja borstaðinn með þar til gerðri kælingu til að koma í veg fyrir óparfa uppnotkun á bornum.

6.6.3 Byrjað að bora göt

Ef að bora á djúpt gat í harðann málm (eins og til dæmis stál); mælum við með því að bora fyrst gatið með grönnum bor.

6.6.4 Borað í fl ísar og stein

• Snúið bor/höggbor-rofanum (3) í stöðu A (borað).
• Snúið bor/höggbor-rofanum (3) í stöðu B (höggbor), eftir að borinn er kominn í gegnum flísina eða steininn.

Ef að rafmagnsleiðsla pessa tækis er skemmd, verður að láta framleiðanda, viðurkenndan þjónustuaðila eða annan fagaðila skipta um hana til pess að koma í veg fyrir tjón.

8. Hreinsun, umhirða og pöntun varahluta

Hætta!

Takið tækið úr sambandi við straum áður en að pað er prifi ð.

8.1 Hreinsun

• Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Purrkið af tækinu með hreinum klút eða blásið af því með háprýstilofti.
• Við mælum með því að tækið sé hreinsað eftir hverja notkun.
• Hreinsið tækið reglulega með rökum klút og örlítili säpu. Notið ekki hreinsilegi eða ætandi efni; pessi efni geta skemmt plastefni tæki-sins. Gangió ûr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns-verkfæri, eykst hætta á raflosti.

8.2 Kolaburstar

Við óeðlilega mikla neistamyndun verður að láta fagaðila skipta um kolabursta tækisins.

Hætta! Einungis mega fagaðilar í rafmagnsvinnu skipta um kolaburstana.

8.3 Umhirða

Inni í tækinu eru engir aðrir hlutir sem hirða parf um.

IS

8.4 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Gerõtækis
• Gerðarnúmertækis
• Númertækis
• Varahlutanúmer bess varahlutar sem panta á

Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

Petta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Pessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Petta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimilissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttökustöðvar. Ef að þér er ekki kunnugt um þessháttar sorpmóttökustöðvar ættir þú að leita til bæjarskrifstofur varðandi upplýsingar.

10. Geymsla

Geymið tækið og aukahluti pess á dimmum, burrum og frostlausum stað par sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 °C. Geymið rafmagnsverkfæri í upprunalegum umbúðum.

IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins:

Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu.

Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar bjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim i sérstaka endurvinnslu í flágu umhverfi sverndar.

Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endurvinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta.

Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfi legar

IS

Pjónustuupplýsingar

Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefið út á og er heimilisfang þeirra gefið upp í ábyrgðarskírteininu. Pessir þjónustuaðilar eru til staða fyrir þig varðandi viðgerðir, pantanir varahluta og íhluta.

Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan náttúrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits.

Grein Dæmi
Slithlutir* Kolaburstar, Borpatróna
Notkunarefni/hlutir sem notast upp* Bor
Hlutir sem vantar

* verða ekki endilega að fylgja!

Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh.info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var bað bilað strax frá upphafi?
- Varð pér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?
• Hvaða bilun lýsir sér í tækinu samkvæmt pinni skoðun (aðalbilun)?
Lýsið biluninni.

IS

Ábyrgðarskírteni

Kæri viðskiptavinur,

vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis-fang er að finna neðar á þessu ábyrgðarskjali. Pú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Ábyrgðarskýrteini pessa tækis gildir eingöngu fyrir einkanotendur, p.e.a.s persónur sem nota petta tæki ekki til atvinnunota né í annarri sjálfstæðrar vinnu. Petta ábyrgðarskirteini lýsir aukalegrí ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskiptavinum sínum umfram pær ábyrgðir sem reglur og lög gefa kröfur um. Pín almenna lagaleg ábyrgð helst ósnert prátt fyrir pessa ábyrgðaliði. Ábyrgðarbjónusta okkar eru pér að kostnaðarlausu.

2. Ábyrgðin nær eingöngu yfir galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-reindum framleiðanda. Ábyrgðin nær einungis yfir galla sem eru vegna efnisgalla eða framleiðslugalla og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.

1. Ábyrgð okkar gildir ekki yfi r:

- Skemmdir á tæki sem til verða vegna pess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu pess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi pess eða ef að tækið hefur verið notað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og bjónustu.

- Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, flutningaskemmdir), vegna rangnotkunar eða utanaðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður).

- Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar pess eða vegna annarra utanaðkomandi eðlilegra uppnotkunar.

1. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm-din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Petta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

2. Til pess að fá ábyrgðarþjónustu, hafíð pá samband við: www.isc-gmbh.info. Vinsamlegast geymið kaupkvittanir og önnur skjöl sem staðfesta kaupin á nýju tæki. Tæki sem send eru til viðgerðar sem ekki hafa tilskildar kvittanir eða tæki án tækismerkingar missa alla ábyrgð par sem ekki er hægt að tilgreina pau tæki. Ef að skemmdin á tækinu er innan ábyrgðarramma pess færð þú umsvifalaust viðgert eða nýtt tæki í stað pess gamla.

Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar pessa tækis sem eru í notandaleiðbeiningunum.
