NOTENDAHANDBÓK PRO-AS 18 Li-1 Toolson

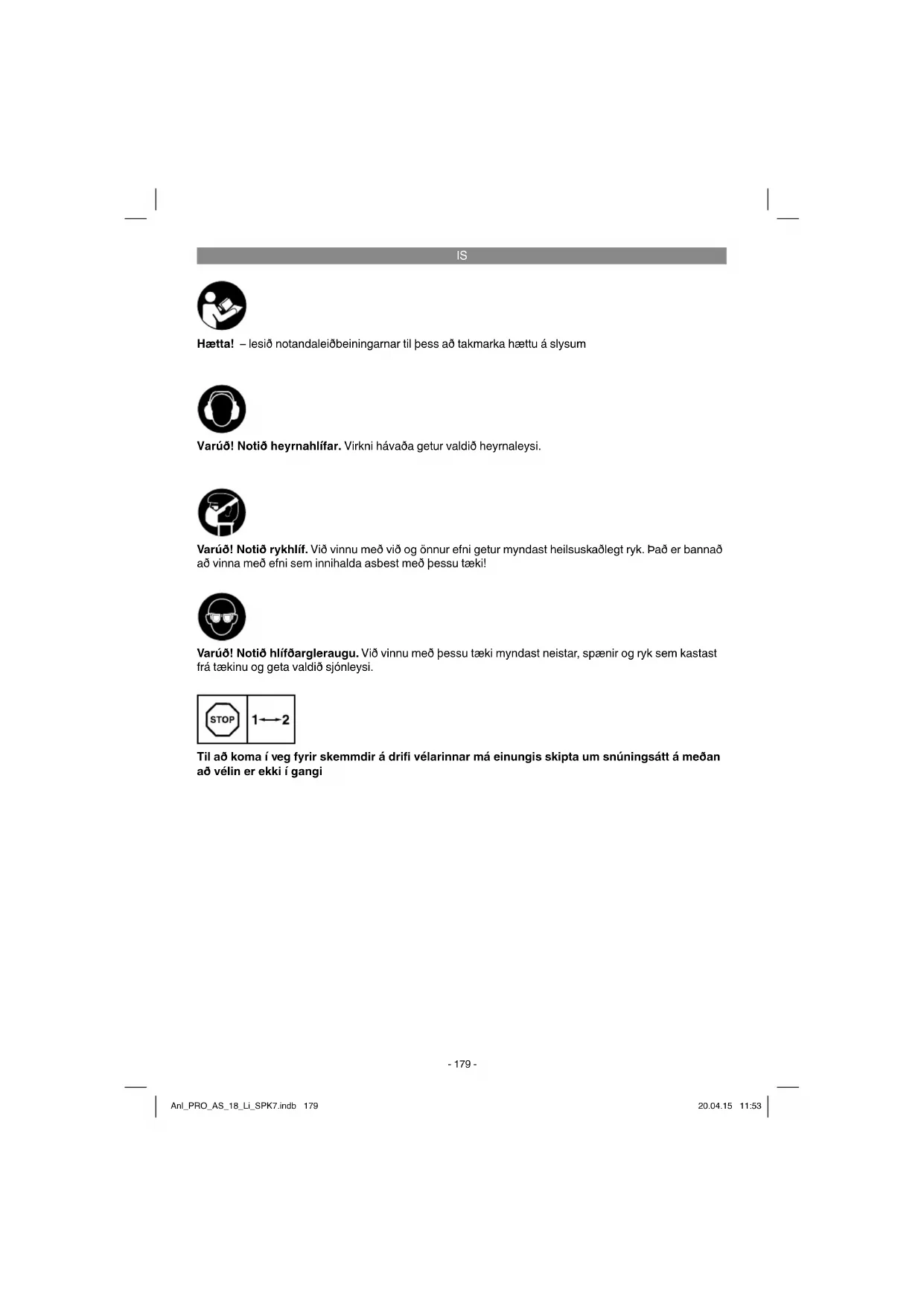

Hætta! – lesið notandaleiðbeiningarnar til pess að takmarka hættu á slysum

Varúð! Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi.

Varúð! Notið rykhllíf. Við vinnu með við og önnur efni getur myndast heilsuskaðlegt ryk. Pað er bannað að vinna með efni sem innihalda asbest með þessu tæki!

Varúð! Notið hlífðargleraugu. Við vinnu með þessu tæki myndast neistar, spænir og ryk sem kastast frá tækinu og geta valdið sjónleysi.

Til að koma í veg fyrir skemmdir á drifi vélarinnar má einungis skipta um snúningsátt á meðan að vélin er ekki í gangi

IS

Hætta!

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leið-beingar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeingarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeingar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali!

Hætta!

Lesið öryggisleiðbeiningar og aðrar leiðbe- ningar sem fylgja pessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbe- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbe- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

2.1 Tækislýsing (myndir 1a/1b)

1. Stilling snúningsmáttar
2. Sjálfherðandi borpatróna
3. Stilling snúningsáttar
4. Höfuðrofi
5. Hleðslurafhlaða
6. Hleðslutæki
7. LED-Ijós
8. Rafhlöðulæsing
9. Skiptirofi 1. Gír - 2. Gír
10. Hleðsluástandsmælir
11. Rofi hleðslustöðu

2.2 Innihald

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið-beiningunum. Ef að hluti vantar, hafi ð þá tafar-laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótuna. Vinsamlegast athugið töfl u aftast i leiðbeiningunum varðandi hluti sem eru ábyrgðir.

• Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.
• Fjarlægið umbúðirnar og læsingar umbúða / tækis (ef slíkt er til staðar).
• Athugið hvort að allir hlutir fylgi með tækinu.
  Yfirfarið tækið og aukahluti þess og athugið hvort að flutningaskemmdir séu að finna.
  Geymið umbúðirnar ef hægt er þar til að ábyrgðartímabil hefur runnið út.

Hætta!

Tækið og umbúðir þess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, fi lmur og småhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

• Batteridrevetskrutrekker
Batteri
Ladeapparat
• Notandaleiðbeiningar
• Öryggisleiðbeiningar

3. Tilætluð notkun

Pessi hleðsluborvél er ætluð til pess að herða og losa skrúfur og einnig til pess að bora í við, málm og gerviefni.

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

IS

4. Tæknilegar upplýsingar

Rafspenna til mótors: ....18 V d.c. Snúningshraði án álags: ....0-350 / 0-1150 mín¹ Prep snúningsmáttarstillingar: ....19+1 Snúningur í báðar áttir: ....já Innra þvermál borpatrónu: ....hámark 10 mm Hleðsluspenna hleðslurafhlöðu: ....18 V d.c. Hleðslustraumur hleðslurafhlöðu: ....1500 mA Inngangsspenna hleðslutækis: ....230-240 V\~ 50-60 Hz Hleðslutími: ....1 klukkustundir Gerð hleðslurafhlöðu ....Li-lon Pyngd: ....1,8 kg

Hætta!

Hávaði og titringur

Hávaðagildi og titringsgildi voru mæld eftir staðli-num EN 60745.

Hámarks hljóðprýstingur L pA ....69,4dB(A) Óvissa K pA ....3dB Hámarks hávaði L WA ....80,4 dB(A) Óvissa K WA ....3 dB

Notið heyrnahlífar.

Virkni hávaða getur valdið heyrnaleysi.

Titringsgildi (summa vektora í premur rýmum) voru mæld samkvæmt staðlinum EN 60745.

Haldfang

Titringsgildi a_h ≤ 2,5 m/s ^2 Óvissa K = 1,5 m/s ^2

Aukahaldfang

Titringsgildi a_h ≤ 2,5 m/s ^2 Óvissa K = 1,5 m/s ^2

Uppgefin sveiflugildi pessa tækis eru stöðluð gildi sem mæld eru við staðlaðar aðstæður. Pessi gildi geta breyst við mismunandi tæki og notkun peirra, pessi gildi geta pó í sumum tilvikum orðið hærri en pau gildi sem gefi n eru upp af framleiðanda tækisins.

Uppgefin sveiflugildi er hægt að nota til viðmiðunar við önnur lík tæki.

Uppgefið sveiflugildi getur auk þess verið notað til þess að áætla álag notanda þess.

Takmarkið hávaðamyndun og titring eins og hægt er!

• Notið einungis tæki sem eru í fullkomnu ásigkomulagi.
• Hirðið um tækið og hreinsið það reglulega.
  • Lagið vinnu að tækinu.
  • Ofgerið ekki tækinu.
  • Látið yfirfara tækið ef pörf er á.
• Slökkvið á tækinu á meðan að það er ekki í notkun.
• Notiðhlífðarvettlinga

Varúð!

Aðrar áhættur

Pó svo að rafmagnsverkfærið sé notað full-komlega eftir notandaleiðbeiningum fram-leiðanda pess, eru enn áhættuatriði til staðar.

Eftirtaldar hættur geta myndast vegna upp- byggingu tækis og notkun pess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi rykhlífar.
2. Heyrnarskaða ef ekki eru notaðar viðeigandi heyrnahlífar.
3. Heilsuskaðar, sem myndast geta vegna titrings á höndum og handleggjum, ef að tækið er notað samfl eytt til langs tima eða ef að tækið er ekki notað samkvæmt leiðbeiningum bess eða ef ekki er rétt hirt um pað.

5. Fyrir notkun

Lesið vinsamlegast eftirtalin tilmæli áður en að vinna er hafi n með hleðsluborvélinni:

1. Ricaricate la batteria con il caricabatterie in dotazione. Una batteria scarica si ricarica in ca. 1 ora.
2. Notið einungis beitta bora og rétta skrúfbúta.
3. Pegar að borað er í veggi og múr verður ávallt fyrst að athuga hvort að rafmagnsleiðslur, gasleiðslur eða vatnsleiðslur séu á peim stað sem bora á í.

IS

6. Notkun

6.1 LI-hleðslurafhlöðueiningin hlaðin (myndir 2-3)

Ef ekki er hægt að hlaða hleðslurafhlöðuna verður að láta athuga

• hvort að spenna sé að hleðslutækinu.
- hvort að tenging á milli hleðslutækis og hleðslurafhlöðu sé nægilega góð.

Ef að enn er ekki hægt að hlaða hleðslurafhlöðu-eininguna biðjum við big að senda

• hleðslurafhlöðueininguna saman með

• hleðslutækinu

Til að tryggja langan liftíima hleðslurafhlöðunnar ætti að ganga úr skugga um að Ll-hleðslurafhlaðan sé hlaðin reglulega. Pað er í síðasta lagi nauðsynlegt ef að tekið er eftir pví að kraftur hleðsluborvélarinnar er farinn að minka.

6.2 Stilling snúningsmáttar (mynd 4 / staða 1) Pessi hleðsluborvél er útbúin vélrænni snúningsmáttarstillingu.

Snúningsmátturinn er stilltur fyrir mismunandi skrúfur með stillihring (1). Réttur snúningsmáttur er háður fl eiri en einum hlutum:

• gerð og harðleika pess efnis sem unnið er með.
• gerð og lengd peirra skrúfna sem notaðar eru.
• hversu mikið álag verður á skrúfunum.

Ef innstilltum snúningsmætti hefur verið náð, gefur tækið það til kunna með skröltandi hljóði. Varúð! Snúið einungis stillihringi snúningsmáttar á meðan að tækið er ekki á snúningi.

6.3 Borað (mynd 4 / staða 1)

Til pess að bora ætti að snúa stillihringi snúningsmáttar í siðustu stöðuna „bor“. Í stöðunni „bor“ er snúningsmáttarkúplingin ekki virk. Við borun er hámarks snúningsmáttur innstilltur.

6.4 Stilling snúningsáttar (mynd 5 / staða 3)

Með rennirofanum fyrir ofan höfuðrofann er hægt að skipta um snúningsátt hleðsluborvélarinnar og læsa henni til pess að koma í veg fyrir að hún fari í gang án pess að pess sé óskað. Hægt er að skipta í milli réttsælis snúnings og rangsælis snúnings. Til pess að koma í veg fyrir skemmdir á drifi tækisins er einungis leyfilegt að skipta um snúningsátt pess á meðan að tækið er í kyrrstöðu. Ef að stilling snúningsáttar er í miðjustöðu, er höfuðrofi tækisins læstur.

6.5 Höfuðrofi (mynd 5 / staða 4)

Með höfuðrofanum er snúningshraða tækisins stjórnað stiglaust. Eftir því sem höfuðrofanum er þrýst lengra inn, eykst snúningshraði hleðslubor-vélarinnar.

Varúð! Setjið stillirofa snúningsáttar (3) í miðstil- lingu á meðan að unnið er að hleðsluborvélinni (til dæmis skipt um bor; umhirða og pessháttar).

• Pessi hleðsluborvél er útbúin sjálfherðandi borpatrónu (2) með öxullæsingu.
• Opnið borpatrónuna (2) með pví að snúa hersluhringi hennar.
• Op borpatrónunnar (a) verður að vera nægi- lega stórt til þess að skaft verkfærisins (bor, bitar eða bessháttar) passi inn í hana.
• Veljið rétt verkfæri. Rennið skafti verkfærisins eins langt og það kemst inn í borpatrónuna (a).
• Snúið hersluhringi borpatrónunnar (2) föstum og athugið að lokum hvort að verkfærið sé vel fast og að pað sitji vel.

6.7 Skrúfað

Notið ef hægt er skrúfur með sjálfmiðjun (til dæmis Torx, stjörnuskrúfur) sem stuðla að meira vinnuöruggi. Gangið úr skugga um að ísettur biti passi í þá skrúfu sem skrúfa á. Stillið snúningsmått eins og lýst er í leiðbeiningunum og eftir skrúfustærð.

IS

6.8 Skipt á milli gírs 1 – gírs 2 (mynd 4 / staða 9)

Eftir staðsetningu rofa er hægt að vinna með tækinu í lágum eða háum snúningshraða.

Til að koma í veg fyrir skemmdir á drifi tækisins, má einungis skipta um snúningshraða né gír á meðan að tækið er ekki í gangi.

6.9 Hleðsluástandsmælir (mynd 7 / staða 10)

Prýstíð á rofann fyrir hleðsluástandsmælinn (11). Hleðsluástandsmælirinn (10) sýnir nú hleðsluástand hleðslurafhlöðunnar með 3 LED-ljósum.

Öll LED-ljósin loga:

Hleðslurafhlaðan er full hlaðin.

Gult og rautt LED-ljós loga:

Hleðslurafhlaðan er nægjanlega vel hlaðin.

Rautt LED-ljós:

Hleðslurafhlaðan er tóm, hlaðið hana.

6.10 LED-ljós (mynd 7)

LED-ljósið (7) gerir notanda bessa tækis kleift að lýsa upp skrúfur og pessháttar. Borstöðu ef að lýsing umhverfi sins er ekki nægilega góð. LED-ljósið (7) logar sjálfkrafa pegar að höfuðrofanum (4) er þrýst inn.

7. Hreinsun, umhirða og pöntun varahluta

Hætta!

Takið tækið úr sambandi við straum áður en að pað er þrifi ð.

7.1 Hreinsun

• Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Purrkið af tækinu með hreinum klút eða blásið af því með háþrýstilofti.
• Við mælum med því að tækið sé hreinsað eftir hverja notkun.
  Hreinsið tækið reglulega með rökum klút og örlítilli sápu. Notið ekki hreinsilegi eða ætandi efni; bessi efni geta skemmt plastefni tæki-sins. Gangið úr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns-verkfæri, eykst hætta á raflosti.

7.2 Umhirða

Inni í tækinu eru engir aðrir hlutir sem hirða parf um.

7.3 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Gerõtækis
Gerðarnúmertækis
• Númertækis
- Varahlutanúmer pess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

Petta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Pessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Petta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimilissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttökustöðvar. Ef að þér er ekki kunnugt um þessháttar sorpmóttökustöðvar ættir þú að leita til bæjarskrifstofur varðandi upplýsingar.

9. Geymsla

Geymið tækið og aukahluti pess á dimmum, burrum og frostlausum stað par sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 °C. Geymið rafmagnsverkfæri í upprunalegum umbúðum.

IS

10. Hleðslutækjaljós

Ástand ljósa		Lýsing og úrræði
Rautt LED-ljós	Grænt LED-ljós
Slökkt Blikkar	Tilbúið til notkunarHleðslutækið er í sambandi við straum og tilbúið til notkunar, hleðslurafhlaðan er ekki í hleðslutækinu
Logar Slökkt	Hleðsla	Hleðslutækið hleður hleðslurafhlöðuna í fl jóthleðslu.
Slökkt Logar	Hleðslurafhlaðan er full hlaðin (hleðslu er lokið)Lausn:Takið hleðslurafhlöðuna úr hleðslutækinu. Takið hleðslutækið úr sambandi við straum.
Blikkar Slökkt	Langhleðsla	Hleðslutækið hleður rafhlöðuna hlífandi.Við það er hleðslurafhlaðan hlaðin hægar og hleðsla tekur meira en 1 klukkustund. Það getur verið af eftirfarandi ástæðum:- Hleðslurafhlaðan var ekki hlaðin í langan tíma eða hún var tæmd algjörlega (djúpafhleðsla)- Hitastig hleðslurafhlöðunnar er ekki innan eðlilegra marka á milli 10^ C og 45^ C.Lausn:Bíðið þar til að hleðslu er lokið, það er samt hægt að hlaða hleðslurafhlöðuna.
Blikkar Blikkar	Bilun	Hleðsla er ekki möguleg. Hleðslurafhlaðan er biluð.Lausn:Bannað er að hlaða bilaðar hleðslurafhlöður. Takið hleðslurafhlöðuna úr hleðslutækinu.
Logar Logar	Hitabilanir	Hleðslurafhlaðan er of heit (til dæmis tæki í sól) eða of kalt (undir 0^ C)Lausn:Fjarlægið hleðslurafhlöðuna og geymið hana í 1 dag í stofuhita (um það bil 20^ C).

IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins:

Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu.

Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar.

Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endurvinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta.

Effirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfi legar

IS

Ábyrgðarskírteni

Kæri viðskiptavinur,

vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis-fang er að finna neðar á þessu ábyrgðarskjali. Pú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Petta ábyrgðarskirteini lýsir aukalegri ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskip-tavinum sínum umfram þær ábyrgðir sem reglur og lög gefa kröfur um. Pín almenna lagaleg ábyrgð helst ósnert þrátt fyrir þessa ábyrgðaliði. Ábyrgðarþjónusta okkar eru þér að kostnaðarlausu.
2. Ábyrgðin nær eingöngu yfir galla á nýju tæki sem pú hefur fest kaup á sem var framleitt af neðang-reindum framleiðanda. Ábyrgðin nær einungis yfir galla sem eru vegna efnisgalla eða framleiðsluga- la og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildí ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.
3. Ábyrgð okkar gildir ekki yfi r

- Skemmdir á tæki sem til verða vegna pess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu pess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi pess eða ef að tækið hefur verið notað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og bjónustu.

- Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, flutningaskemmdir), vegna rangnotkunar eða utanaðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður).

- Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar pess eða vegna annarra utanaðkomandi eðlilegra uppnotkunar.

1. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm-din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Petta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

2. Til pess að fá ábyrgðarpjónustu, hafid pá samband við: www.isc-gmbh.info. Ef að skemmdin á tæki-nu er innan ábyrgðarramma pess færð pú umsvifalaust viðgert eða nýtt tæki í stað pess gamla.

Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar bessa tækis sem eru í notandaleiðbeiningunum.

IS

Pjónustuupplýsingar

Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefið út á og er heimilisfang þeirra gefið upp í ábyrgðarskírteininu. Pessir þjónustuaðilar eru til staða fyrir þig varðandi viðgerðir, pantanir varahluta og íhluta.

Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan náttúrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits.

Grein Dæmi
Slithlutir* Borpatróna, Hleðslurafhlaða
Notkunarefni/hlutir sem notast upp* Bitar/Borar
Hlutir sem vantar

* verða ekki endilega að fylgja!

Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh.info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var bað bilað strax frá upphafi?
- Varð pér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?
• Hvaða bilun lýsir sér í tækinu samkvæmt pinni skoðun (aðalbilun)?
Lýsið biluninni.
