PRO-SB 720 - Vŕtačka Toolson - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU PRO-SB 720 Toolson

Volnobežné otáčky: 0-2700 min

Vrtaci vykobeton 13 mm

ocel 10 mm dfevo 25 mm

Trida ochrany: II

Hmotnost: 1,8 kg

Nebezeci!

Hluk a vibrace

Hluk a vibrate zme reny podle normy EN 60745.

CZ

Hladina akustického tlaku L 95,6 dB(A)
Nejistota K 3 dB
Hladina akustického vykonu L_WA 106,6 dB(A)
Nejistota K. 3 dB

Noste ochranu sluchu.

Pusobeni hluku muze zpusobit ztratu slchu.

6.5 Prepinač vrtáni/vrtáni s príklepem (obr. 7/ pol. 3)

Prepinač vrtáni/vrtáni s príklepem (3) v poloze vrtáni s príklepem (Poloha B).

Pouziti: beton; kamenivo; zdivo

6.6 Tipy pro práci s príklepovou vrtackou

Pozor! Používajte ochrannú masku proti prachu. Pri práci s发展中 anými materiálmi moze vznikat zdraviu skodlivy prac. Materiaíl obsahujúci azbest nesmie byt spracovávaný!

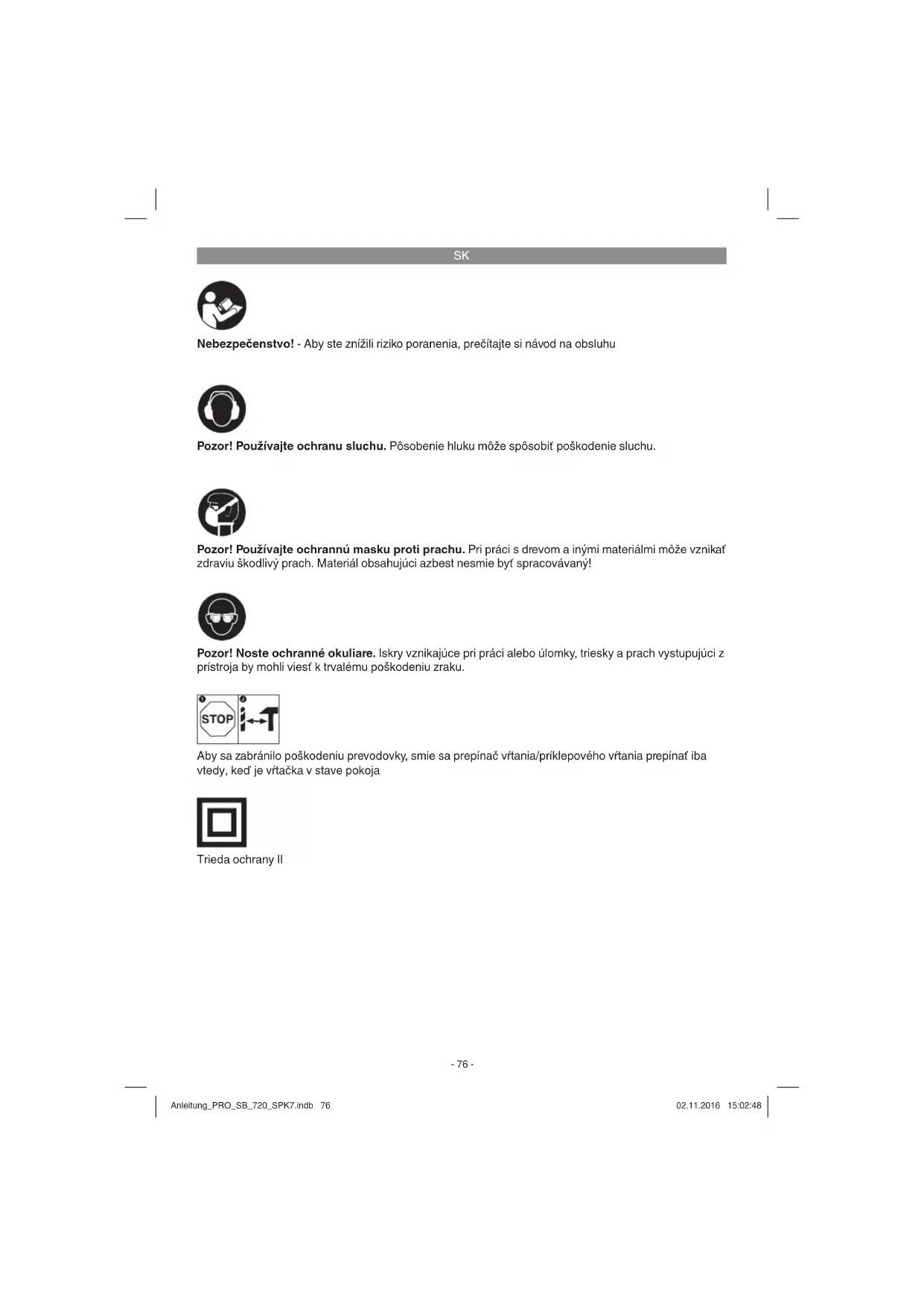

Pozor! Nosto ochrannes okuliare. Iskry vznikajuce pri praci alebo ulomky, triesy a prac vystupujuci z pristoja by mohli viest k trvalemu poskodeniu zraku.

Aby sa zabránilo poskodeniu prevodovky, smie sa prepínač vrtania/príklepoveho vrtania prepínat iba vtedy, ked' je vrtáčka v stave pokoja

Trieda ochrany II

SK

Nebezpečenstvo!

Prosim, skontrolujte kompletnost vyrobku na základe uvedeného objemu dodávyk. V priade chybajúcich āstí sa prosim obratte najnescór do 5 pracovnych dni od zakupenia vyrobku s predlozenim platného dokladu o kupe na nase serviné stredisko alebo na obchod, v ktorom ste pristroj zakupili. Prosim, dbajte pritom na záručnú tabl'uku uvedenu v servinych informáciach na konci námodu.

• Otvorte balenie a opatrne vyberte pristroj von z balenia.

• Odstrante obalovy material ako aj obalove/transportne pointky (pokial' su obsiahnute).

• Skontrolujte,či obsah dodávky kompletný.
• Skontrolujte,ci nedoslo k poskodeniu pristroja a prisluosenstva transportom.
• Pokial mozno, uschovajte si obal až do konca zaručnej doby.

Nebezpečenstvo!

Pristroj a obalovy material nie su hračky! Deti sa nesmú hrat's plastovymi vreckami, fóliami ani malými dielmi! Hroží nebezpečenstvo prehltnutia a udusenia!

3. Správné použitie prístroja

Táto vṛṭacka je určença na vṛṭanie dier do dreva, zeleza, farebnych kovov a kameniny s použitim prislušného vṛṭaceho nastroja.

Pristoj smie byt pouzitylen na ten ucel, na ktory bol urceny. Akekol'vek ine odlisne pouzitie sa povazuje za nespinajuce ucel pouzitia.Za skody alebo zranenia akehokol'vek druhu sposobene nespravnym pouzivanim ruci pouzivate/ obsluhujuca osoba,nie vsk vyrobca.

Prosim berte ohlad na skutočnost, ze naše pristroje neboli svojim určenim konstruované na profes-si nalne, remeselnicke ani priemyselné použitie. Nepreberáme ziadne zaručné rucenie, ak sa pristroj budopeuživa v profesionálnych, remeselnickych alebo priemyselný prevádkzhak ako aj na cinnosti rovnocné s takýmto použitim.

4. Technické udaje

Sietové napatie: 230-240 V ~ 50 Hz

Prikon: 720 W

Hladina akustického vykonu Lw.....106,6 dB (A)

Uvedená emisna hodnota vibráci saMZe tactié použitza učelom vychodiskového posúdenia vplyov.

Obmedzte tvorbu hluku a vibraciu na minimum!

Použivajte len pristroje v bezchybnom stave.
Pravidelne vykonávajte udrzbu a cistenie prístroja.
Prisposobte sposob prace pristoju.
- Pristojneprefažujte.
V priade potreby nechajte pristroj skontrolovat.
- Pristoj vypnite,Pokial ho nepouzivate.
Použivajterukavice.

Pozor!

Zvyskové rizika

Aj napriek tomu, ze budete elektricky pristroj obshluovat podla predispov, budu existovat zvyskové rizika. V suvislosti s konstrukciou a vyhotovenim elektrickho pristroja moze dojst' k vyskytu tychto nebezpečenstiev:

1. Pośkodenie pluc,Pokial sa nenosi ziadna vchodná ochranná maska proti prachu.
2. Poškodenie slachu,Pokial sa nenosi ziadna vchodna ochrana slachu.
3. Pośkodenie zdravia, ktoré je následkom vibracje ruk a ramien, pokial sa pristroj bude používat dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

5. Pred uvedenim do prevadzky

Presveděte sa pred zapojením pristroja do siete o tom, Č udaje na typovom štiku pristroja suhlasia s udajmi elektricnej siete.

Vystraha!

Skör než začnete na pristroji robit akékol'vek nastavenia, vytiahnite zo siete elektricky kabel.

Pridavná rukováť (8) saupevní na príklepovú vtráčku prostrechnictvom svorky. Žtácanim rukováť v smere otácania hodinovych ruciciek sa svorka dotahuje. Žtácanim proti smeru otácania hodinovych ruciciek sa svorka povoluje.

• Prilożená pridavná rukovat (8) sa musí najskór namontovat. K tomu musité otácaním rukováte otvorit svorku dostatočne siroko, aby sa dala pridavná rukovat nasunúcfce

SK

• Po nasunuti pridavnej rukovate (8) ju vychyfte do polohy, ktorá je pre vás najphonodnejsia.
• Teraz rukovat opat dotiahnite do opacneho smeru, kym nie je pridavná rukovat pavne upevnena.
  Pridavná rukovat (8) je vhodná tak pre pravákov ako aj pre'lavákov.

5.2 Montáz a nastavenie híbkového dorazu (obr. 4/pol. 2)

Hlbkovy doraz (2) je pripevné zovretim pridavnou rukováťou (8). Zovretie sa uvol'ni resp. dotiahne otácanim rukováte.

Uvolnite zovretie a vlozte hibkovy doraz (2) do otvoru pridavnej rukovate urceneho pre tento ucel.
Hlbkovy doraz (2) nastavte na rovnaku urovenako vrtak.
Hlbkovy doraz potiahnite vzad o zelianu hibku vrtania.
Rücku pridavnej rukovate znovu pritiahnite, až kým nie je pevná.
- Teraz vrtajte dieru, kym sa hibkovy doraz (2) nedotkne obrobku.

5.3 Vlozenie vrtaku (obr. 5)

Vytiahnite elektricky kabel zo siete predtym, nez budete vykonavat nastavenie na pristoji.
Rychloupinacie sk'uocovadlo (1) je vybavené aretacnym uzaverom. Zablokovat = puztro (a) stlaif doprodu Odblokovat = puztro (a) stlaif dozadu
Hlbkovy doraz uvolnite podla popisu v bode 5.2 a posunte v smere pridavnej rukovate. Takto mate volny prestup ku sklučovadlu (1).
Tato priklepova vrtacka je vybavná rychloupinacin sklučovadlom (1).
- Otácanim olvorte skl'ucovadlo (1). Otvor pre vrták musí byt dostatočne velký, aby vrták mohol byt vložený.
Zvolte vhdyn rvtak. Vrtak zasunte co najhlbsie do otvoru sk'ucovadia.
- Otácanim zatvorte skl'ucovadlo (1). Skontrolujte, Črvták v skl'ucovadle (1) pevne sedi.
V pravidelnych odstupoch kontrolujte pevné uchytenie vrtáku resp. nastroja (vytiahnite siefový kabel!).

6. Obsluha

6.1 Vypinač zap/vyp (obr. 6/pol. 5)

Najskor do pristroja založte vhodný vrták (pozri 5.3).
Zapojte sieovu zastrku do vchodnej zasuvky.
- Prilozte vrtacku priamo na miesto vrtania.

Zapnutie:

Stlacit yvpinaac zap/vyp (5)

Trvala prevadzka:

Zabezpečte vypinač zap/vyp (5) pomocou aretačného tlacidla (4).

Pozor! Aretácia je mozná len pri pravotocivom chode.

Vypnutie:

• Nastavovaci kržok otáčok (6) vám umoznjuć nestavenie maximálnych otáčok. Vypínač zap/vyp (5) sa dá takto stlacit iba po zadané maximálne otáčky.
  Nastavte otacky pomocou nastavovacieho kruzku (6) na vypinaci zap/vyp (5).
• Nevykonávajte toto nastavenie počas vītania.

SK

6.4 Prepinač pravo-/l'avotociveho chodu (obr. 6/pol.7)

Prepina'len v nehybnom stave!
- Pomocou prepinaça pravo-/l'avotočíveho chodu (7) nastavte smer pohybu príklepovej vṛṭáčky:

6.5 Prepinač vrtanie/príklepové vrtanie (obr. 7/pol. 3)

Prepinalenvnehybnomstave!

Vrtanie:

Prepinač vrtanie/príklepopé vrtanie (3) v polohe vrtanie. (poloha A)

Použitie: drevá; kovy; plasty

Priklepové vftanie:

Prepinač vrtanie/príklepové vrtanie (3) v polohe príklepové vrtanie. (poloha B)

Pouzitie: beton; kamenina: murivo

6.6 Tipy pre pracu vasou priklepovou vitačkou

6.6.1 Vr'tanie do beto nu a muriva

• Prepinač vrtanie/príklepové vrtanie (3) dajte do polohy B (príklepové vrtanie).
  Pre obrábanie muriva alebo betónu používajte vždy vták z trvdokovu a nastavenie vyskych otáčok.

6.6.2 Vr'tanie do ocele

• Prepinač vrtanie/príklepové vrtanie (3) dajte do polohy A (vrtanie).
• Pre obrabanie ocele použivajte vždy vták HSS (HSS = vysoke legovaná rychlorezná ocel) a nizsie nastavenie otáčok.
• Odporuca sa mazaf vitany otvor vhdnym chladiacim prostriedkom, aby sa zabrano zbytocnemu opotrebovaniu vrtaka.

6.6.3 Navrtanieyer

Ak chcete vyvtat hlboku dieru do tvrdeho materialu (napr. aka ocel), odporucame, aby ste si otvor predvrtali mensim vrtakom.

6.6.4 Vrtonie do obkladaciek a kachliciek

• Na navitanie prepnite prepinač vrtanie/prklepove vrtanie (3) do polohy A (vrtanie).
• Ako nahle vrták prenikol cez obkladacku/ kachlicku, prepnite prepínač vrtanie/príklepové vrtanie (3) do polohy B (príklepové vrtanie).

7. Vymena sietového pripojného vedenia

Nebezpečenstvo!

V priada poskodenia sie'tového pripojného vedenia pristroja sa musi vedenie vymenit vyrobcom alebo jeho zákaznickym zastúpenim alebo podobne kvalifi kovanou osobou, aby sa zabrnilo rizikám.

8. Cistenie, udrzba a objednanie nahradnych dielov

Nebezpečenstvo!

Pred vsetkymi udrzbovymi a cistiacimi pracami vytahnite kabel zo siete.

8.1 Cistenie

Udrzujte ochrannes zariadenia, vzduchové olvory a kryt motora vždy v cistom stave bez prachu a necistot. Utrite prstoj Čistou utierkou alebo ho vycistte vyfukanim stlačenym vzduchom pri nastaveni na nizky tlak.
- Odporucame, aby ste pristroj cistili priamo po kaźdom pouziti.
Cistite pristroj pravidne pomocou vlhkej utierky a malheo mnozstva tekuteho mydia. Nepouzivaje ziadne agresivne cistace prostriedky ani riedidla; tieto prostriedky by mohi napadnuf umelohmotne diy prostroja. Dbajte na to, aby sa do vnutra pristroja nedostala voda. Vnikutie vody do elektrickeho pristroja zvysuje riziko urazu elektrickym prudom.

8.2 Uhlikové kefky

Pri objednávaní nahradných dielov je potrebné uviest nasledovné udaje:

Typ pristroja
Vyrobne cislo pristroja
Identifikačné cislo pristroja
Cislo potrebneho nahradneho dielu

Aktualne ceny a informácie najdete na stranke www.isc-gmbh.info

9. Likvidácia a recyklácia

Pristroj sa nachadza v obale za ućelom zabrânienia poskodeniu pri transporte. Tento obal je vyrobený zo suroviny a tym pamod je ho:nozné znovu použí alebo sa moze dat do zberu na recykláciu surovin. Pristroj a Jeho prislušenstvo sa skladajú z roznych materialov, akou napr. kovy a plasty. Poskodené pristroje nepatria do domového odpadu. Pristroj by sa mal odovzdat k odborney likvidáciu na prislušnom zbernom miesto. Pokial Vám nie je zname taketo zberne miesto, informujte sa prosim na miestnej samospréve.

10. Skladovanie

Skladujte pristroj a jeho prisluensstvo na tmavom,Suchom a nezamrozajucom mieste mimo dosahu deti. Optimalna teplota pre skladovanie je medzi 5a30°C.Skladujte tento elektricky pristroj v originarnom baleni.

SK

Len pre krajny EU

Podla Europskej smernice 2012/19/ES o opdade z elektrickych a elektronickych zariadeni (OEEZ) a v sulade s národnymi pravnymi predpismi sa musia použité elektronické pristroje odovzdat do triedeného zberu a musi sa zabezpečit ich spefické spracovanie v sulade s ochranouŽivotného prostredia (recyklácia).

Recyklačna alternativeký výzve na spátné zaslanie vyrobku: Majitel elektrického pristroja je alternatively namiesto spátnej zasieliky povinny społupracovat pri riadnej recyklacii pristroja v tripade vdania sa jeho vlastnictva. Stary pristroj moze byt za tymto učelom taktiež prenechané zbernému miestu, ktoré vykoná odstránenie v zmysle narodného zákona o recyklacii a odpadovom hospodárstve. Netyka sa to dielov prislušenstva, prilozenych k starym pristrojom a pomocnych prostriedkov bez elektronickych componentov.

Dodatočná tlac alebo iné reprodukovanie dokumentácie a sprievodných dokladov vyrokov, tactié ich Časti, je priustná len s vyslovným suhlasom spolocnosti iSC GmbH.

Technické zmeny vyhradné

SK

Servisné informácie

Vo všetkůch krajinách uvedených na záručnom liste mámě kompetentných servisnéch partnerov, ktorých kontakty je možné prevziát zo záručného listu. Su Vám k dispozicii pre akékol'vek servisné požiadavy ako opravy, objednávanie nahradných a opotrebovávaný ch dielov alebo nákup spotrebných materíálov.

Je potrebne dba' na to, ze v tripade totoVyrobku podliehaju nasledujuce diely beznemu pracovnemu alebo prirodzenemu opotrebeniu, resp. su nasledujuce diely považované za spotrebny material.

Kategória Priklad
Diely podliehajúce opotrebeniu* Uhlikové kefky, skl'ucovadlo
Spotrebný materiál / spotrebné diely* Vrták
Chybajúce diely

Fungoval pristoj predtym alebo bol od zaicatku chybny?
Vsimli ste si nieco pred vyskytnutim poruchy (symptom pred poruchou)?
Aké chybné funkcie podla Vás prístroj vykazuje (hlavný symptom)?

Popiste tuto chybnu funkciu.

SK

Zarucny list

nase vyrobky podliehaju prisnej kontrole kvality. V pripeade, ze tento pristroj napriek tomu nebude bezchynfe fungovaf, je nam to velmi luto a prosime Vas, aby ste sa obratili na nasu servisnu sluzbu na adrese uvedenej na toto zaručnom liste, alebo na obchod, v ktorom ste pristroj zakupili. Pre uplatnenie narokov na zaručné plnenie platia nasledujúce podmienky:

1. Tieto zaručné podmienky sátykaju vylučné standardnych spotrebitelov, t.j. takých osob, ktoré tento vyrobok nechužívat na učely v rámci svojich remeselnickych Činnosti ani na iné samostatne zárobkové Činnosti. Tieto zaručné podmienky upravuju dodatočné zaručné plnénia, ktoré nizsie uvedeny výroba poskytuje kupujucim svojich novych pristrojov dodatočné k zákonnej zaruke. Vase zákonné nároky na zaruku nie są tout zaruékou dotknuté. Nase zaručné plnémie je pre Vás zadarmo
2. Záručné plénie sa vzfahuje vylučne len na nedostatky na Vami zakúpenom novom pristroji nizsie uvedeného vyrobcu, ktoré su spösobene chybam materialu alebo vyrobnymi chybam, a pod'našho uvázenia na obmedzuje na odstranenie tychto nedostatkov na pristroji alebo ymenu pristroja. Prosim, dbajte na to, ze naše pristroje neboli svojim určením konstruované na profesiónáne, remeselnicke an odborné použitie. Tato záručné zmluva na preto neuzatvara, ak sa pristroj poças záručnej doby použival v profesiónárch, remeselnickych alebo priemyselnych prevadzkach, alebo ak bol vystavený namáhaniu rovnocnému s takýtmó použitim.

3. Z našej záruky su vylucené:

4. Skody na pristroji, ktoré bolospobené nedodržanim montázneho nadvodu alebo na záklate neobornej instalacie, nedodržanim nadvodu na použitie (ako napr. pripojenim na nasprévné siefóve napatie alebo druh prudu) alebo nedodržanimPokynov pre udrzbu a bezpečnostnychPokynov alebo vystavenim prístroja abnormálnym poveternostnym podmienkam alebo nedostatočnou starostlivostou a udrzbou.

5. Skody na pristroji, ktoré bolospösobene zneuživanim alebo nesprávnym použivanim (ako napr. prefazenie pristroja alebo použitie nepripustněch pracovněh nastrojov alebo prislušenstva), vniknutim cudžich telies do pristroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitim nasilia alebo cudzieho posobenia (napr. skody spôsobene pádom).

6. Skody na pristroji alebo na ccastiach pristroja, ktoré zodpovedajú prislušnému pracovnému, beznému alebo inému prirodzenému opotrebeniu.

7. Doba záruky je 60 mesiacov a začina plynút od datumu zakupenia pristroja. Nároky na záruku sa musia uplatnǐ pred koncom uplynutia záručnej doby do dvoch týždřov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynuti záručnej doby je vylúcené. Oprava alebo vymena pristroja nevedie k predlězeniu záručnej doby ani nedocházna za zákade tohto plnéna ku vzniku novej záručnej doby pre pristroj ani pre akékol'vek instalované nahradné diely. To platí taktiež pri použiti miestneho servisu.

8. Pre uplatnenie Vásho nároku, prosim nahlásté defektny pristroj na adrese: www.isc-gmbh.info. Prosime, aby ste mali k disposizii učtenku alebo iné doklady o zakuṇeni nového pristroja. Pristroje, ktoré budu zaslané bez príslúněch dokladov alebo bez typóvěho stǐkù, budu vylucné zo zárucnéplnenia kvólìnedostatočnej možnesti identifikácia. Ak spadá defekt pristroja pod nase zárucné plnienie, dostanele obrotam naspát opravený alebo nový pristroj.

Ohladne opotrebovávanych, spotrebnych a chybajucich dielov poukazujeme na obmedzenia tejto záruky podla servisnych informaciu uvedenych v toto navode na obsluhu.
