MANUALE UTENTE PRO-SB 720 Toolson

IT Istruzioni per l'uso originali Trapano a percussione

RU OpHnHaJIbHOe pyKOBODCTBO NO 3KcIpyatauyn ydpnaJdpelb

ES Manual de instrucciones original Taladro de percutor

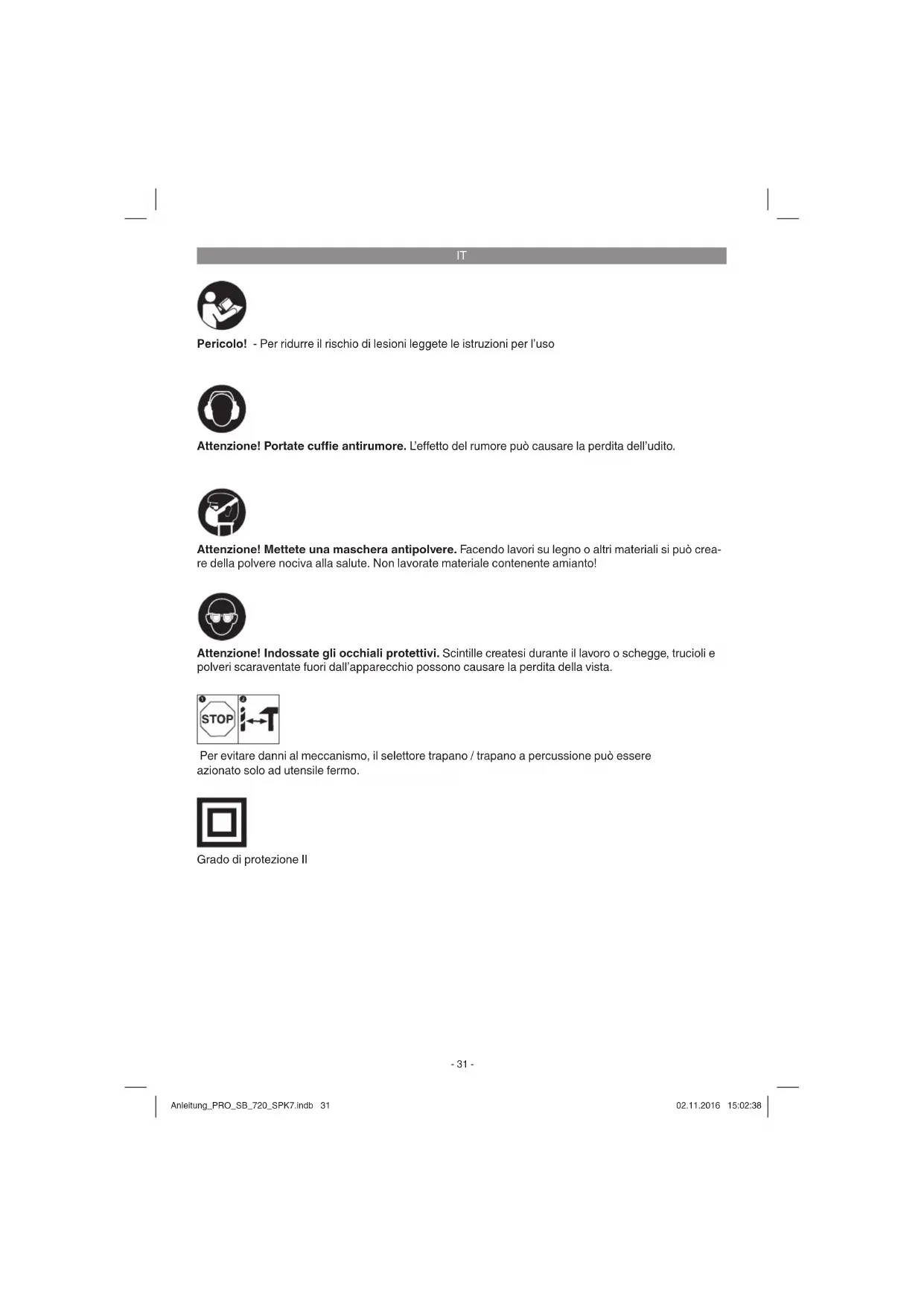

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Attenzione! Portate cuffie antirumore. L'effetto del rumore può causare la perdita dell'udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali siouldere della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucoli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.

Per evitare danni al meccanismo, il selettore trapano / trapano a percussione più essere azionato solo ad utensile fermo.

Grado di protezione II

IT

Pericolo!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le struzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesionsi. Conservate tutte le avventenze e le istruzioni per eventuali necessitàfuture.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1)

1. Mandrino per punte da trapano
2. Asta di profondità di perforazione
3. Selettore trapano/trapano a percussione
4. Pulsante di bloccaggio
5. Interru tture ON/OFF
6. Regolatore del numero di giri
7. Commutatore rotazione destrora/sinistorsa
8. Impugnatura addizionale

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
  Togliete il materiale d'imballaggio e sono i

fermi di trasporto / imballo (se presenti).

• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possible, conservate l'imballaggio sino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Trapano a percussione
- Asta di profondità di perforazione
- Istruzioni per l'uso originali
- Avverntenze di sicurezza

3. Utilizzo proprio

Il trapano è concepito per eseguire fori in legno, acciaio, metalli non ferrosi e pietra utilizzando il relativo strumento di perforazione.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei giorni e delle lesions di uomini tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costrutti per l'impiego professionale, artigiana o industriale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in impegre commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: 230-240 V~50 Hz

Potenza assorbita: 720 W

Numero di giri al minimo: .0-2700 min

Diametro massimo .Cemento 13 mm Acciaio 10 mm Legno 25 mm

Grado di protezione:

Peso: 1,8 kg

IT

Pericolo!

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745.

Livello di pressione acustica L_pA 95,6 dB (A) Incertezza K. .3 dB

Livello di potenza acustica LWA 106,6 dB (A)
Incertezza KWA 3 dB

Portate cuffi e antirumore.

Leff etto del rumore puocausare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 60745.

Trapano a percussione su calcestruzzo (impugnatura)

Valore emissione vibrazioni a_n,ID = 16,964m / s^2 Incertezza K = 1,5m / s^2

Trapano a percussione su calcestruzzo (impugnatura addizionale)

Valore emissione vibrazioni a_h, ID = 11,108 ~m / s^2 Incertezza K = 1,5 ~m / s^2

Trapano su metallo (impugnatura)

Valore emissione vibrazioni a_n,D = 3,307m / s^2 Incertezza K = 1,5m / s^2

Trapanosu metallo

(impugnatura addizionale)

Valore emissione vibrazioni a_n,d = 2,125m / s^2 Incertezza K = 1,5m / s^2

Il valore di emissione di vibrazioni indicate è stato misurato secondo un tipo di prova normalizzato e può variarare a seconda del modo in cui l'elettROUTensileiene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicate più essere usato per il confronto tra elettrotensili di marchi diversi.

Il valore di emissione di vibrazioni cui essere utilizzatoanche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.
Spegnete I'apparecchio se non lo utilizzato.
- Indossate i guanti.

Attenzione!

Rischi residui

Anche se questo elettROUTensile viene utilizzato seconde le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di"Thiso elettROUTensile potrebbero presentarsi i seguenti pericolii:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adequata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni mano-braccio se I'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di insertire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Avverenza!

Staccate sempre la spina di alimentazione prima di agli impostazione all'utensile.

5.1.Montaggio dell'impugnatura addizionale (Fig. 2-3/Pos. 8)

L'impugnatura addizionale (8) vi off re un ulteriore sostegno durante l'utilizzo deltrapano a percussione. Percio non usate l'apparecchio perché L'impugnatura addizzionale.

L'impugnatura (8) viene fi ssata al trapano a percussione tramite serraggio. Il serraggio aviene ruotando l'impugnatura in senso orario. La rotazione in senso antiorario allenta il serraggio.

L'impugnatura addizionale allegata (8) delve essere montata per prima. A quello scoposi deve ruotare fino ad aprire a sufficientia il serraggio, affinché l'impugnatura addizzionale

IT

possa essere inserta sul trapano a percussione tramite il mandrino (1).

• Dopo aver inflato l'impugnatura addizione (8), spostatela nella posizione di lavoro più adatta a voi.
  Adesso richiudete l'impugnatura ruotandola in senso opposito finché l'impugnatura addizionale non sia ben fissata.
  L'impugnatura addizionale (8) è adattaanche per mancini.

5.2 Montaggio e regolazione dell'asta di profondità (Fig. 4/Pos. 2)

L'asta di profondità (2) viene tenuta dall'impugnatura addizionale (8) per mezzo del serraggio. Ruotando l'impugnatura è possibile allentare o stringere il serraggio.

• Allentate il serraggio e inserte l'asta di profondità (2) nell'apposita cavity dell'impugnatura addizionale.
• Portate l'asta di profondità (2) allo stesso livello della punta del trapano.
• Tirate indietro l'asta fino a raggiungere la profondità di perforazione desiderata.
• Ruotate di nuovo l'impugnatura addizionale (8) fino a quando non è ben serrata.
  Adesso eseguite il foro finché l'asta di profondità (2) non tocca il pezzo da lavorare.

5.3 Inserimento della punta (Fig. 5)

Staccate sempre la spina di alimentazione prima di agli impostazione all'utensile.
Il mandrino per punte da trapano a serraggio.
rapido (1) è dotato di una chiusura di bloccaggio:
Bloccaggio = spingete il manicotto (a) in avanti Sblocaggio spingete il manicotto (a) all'indietro
- Allentate l'asta di profondità come descripto in 5.2 e spingetela in direzione dell'impugnatura addizionale. In quello modo avete libero accesso al mandrino (1).
- Questo trapano a percussione è dotato di un mandrino per punte da trapano (1).
- Allentate il mandrino (1). L'apertura per la punta deve essere grande abbastanza per accogliere la medesima.
- Scegliete la punta appropriata. Inserite il più possibile la punta nell'apertura del mandrino.
- Serrate il mandrino (1). Controllate che la punta sia stretta nel mandrino (1).
Controllate regolarmente che la punta o l'utensile siano ben serrati (staccate la presa alla corrente!).

6. Uso

• Inserite innanzi tutto una punta adatta nelle'apparecchio (vedi 5.3).
• Inserite la spina della presa di corrente in una presa appropriata.
• Avvicinate il trapano direttamente al punto da perforare.

Accensione

Premete I'interruttoREON/OFF (5)

Esercizio continuo

Fissate l'interruttore ON/OFF (5) con il pulsante di bloccaggio (4).

Attenzione! Il bloccaggio è possibile solo con rotazione destrorsa.

Spegnimento

Premete brevamente l'interrutture ON/OFF (5).

6.2 Regolare il numero di giri (Fig. 6/Pos. 5)

• Potete comandare in continuo il numero di giri durante l'impiego.
• Selezionate il numero dei giri premendo più o meno forte l'interruttore ON/OFF (5).
• Selezione del numero giusto di giri: il numero di giri più appropriato dipende dal pezzo da lavorare, alla modalità operativa e alla punta impiegata.
  Pressione limitata sull'interruttore ON/OFF (5): numero di giri basso (adatto a: viti piccole, materiali morbidi)
  Pressione maggiore sull'interruttore ON/OFF (5): numero di giri elevato (adatto a: viti gran-di/lunghe, materiali duri)

Consiglio: iniziata a eseguire i fori con un numero basso di giri. Aumentate poi gradualmente il numero di giri.

Vantaggi

• All'inizio della perforazione la punta è più facile da controlling e non scivola.
  Evitate casi fori dal bordo irregolare (per es. nelle piastrelle).

IT

6.3 Preselezione del numero di giri (Fig. 6/Pos.6)

L'anello di regolazione del numero di giri (6) vi da la possibilità di stabilire il numero massimo di giri. L'interruttore ON/OFF (5) più quando venire premuto sono al raggiungimento del numero massimo di giri impostato.
Regolate il numero di giritramite l'apposto anello (6) nell'interruttore ON/OFF (5).
Non effettuate esta impostazione durante l'esecuzione della perforazione.

6.4 Selettore movimento destrorso/sinistrorso (Fig. 6/Pos. 7)

• Eseguite il passaggio soltanto ad apparecchio fermo!
  Regolate con il selettore movimento destorso/sinistrorso (7) il senso di rotazione deltrapano a percussione

Senso di rotazione Posizione del selettore

Movimento destrorso (in avanti e perforazione) Premuto a destra

Movimento sinistrorro (all'indietro) Premuto a sinistra

6.5 Selettore trapano/trapano a percussione (Fig. 7/Pos. 3)

Eseguite il passaggio soltanto ad apparecchio fermo!

Trapano

Portare il selettore trapano/trapano a percussione (3) in posizione "Trapano" (Posizione A)

Da usare per: legni, metalli, materie plastiche

Trapanop a percussione

Portare il selettore trapano/trapano a percussione (3) in posizione "Trapano a percussione". (Posizione B)

Da usare per: calcestruzzo, pietre, muratura

6.6 Consigli per lavorare con il trapano a percussione

6.6.1 Perforazione di calcestruzzo e muratura

• Portate il selettore trapano/trapano a percussione (3) in posizione B ("Trapano a percussione").
• Per eseguire fori in muratura o calcestruzzoutilizzate sempre la punta di metallo dura e un numero di giri elevato.

6.6.2 Perforazione di acciaio

• Portate il selettore trapano/trapano a percussione (3) in posizione A ("Trapano").
  Per eseguire fori nell'acciaio utilizzate sempre punte HSS (HSS= Acciaio super rapido) e un numero di giri basso.
• É consigliabile lubricificare il foro con un refrigerante appropriato per evitare l'usura della punta.

6.6.3 Iniziare l'esecuzione di fori

Nel caso in cui vogliate eseguire un foro profondo in un materiale duro (come l'acciaio), vi consiglio di eseguire prima un foro con una punta piccola.

6.6.4 Perforazione di piastrelle

• Per perforare portate il selettore trapano/trapano a percussione (3) in posizione A ("Trapano").
• Mettete il selettore trapano/trapano a percussione (3) in posizione B ("Trapano a percussione) non appena la punta ha perforato la piastrella/ceramica.

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di quello appearecchio viene danneggiatto delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi- na alla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito\ ismo after the work of the surgeon.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usa

IT

te detergenti o solventi perché questi ultimi potrebbero dannegliare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista.

Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista.

8.3 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio e accessori

In caso di ordinazione di pezioni di ricambio è necessario indicare quanto segue:

• Tipo di apparecchio
  -Numero di articolo dell'apparecchio
  -Numero di identificazione dell'apparecchio
  -Numero del pezzo di ricambio richiesto Per i prezi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitarie i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e più perché essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

IT

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternative di riciclaggio alla richiesta di restituzione:

il propriétario dell'apparecchio elettrico è tenuto in alternatively, inceve della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio piùanche venire consignato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari sanza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

IT

Informazioni sul Servizio Assistenza

In tutti i Paesi indicatei nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso overo che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura * Spazzole di carbone, mandrino
Materiale di consumo/parti di consumo * Punte per trapano
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denominare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
- A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

IT

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se tuttavia una volta l'apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio Assistenza all'indirizzo indicate in questa schedà di garanzia o al punto vendita in cui avete acquistato l'apparecchio. Per la rivendicazione dei diritti di garanzia vale quello segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearechi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di quosti difetti dell'apparecchio o alla sostituzione dell'apparecchioesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apprecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitationi equivalenti.

3. Sono esclusi dalla nostra garanzia:

• Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. colleague a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

• Danni all'apparecchio dovuti a usi improper o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

• Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

• Il periodo di garanzia è 60 anni e inizi a partire nella data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. è esclude la rivendicazione dei diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comperta una preroga del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul dato.

• Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettosotramite situ internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell'acquisto del vosto apparecchio nuovo. Apparecchi inviati sensa i relativi documenti o senza targhetta d'identificazione sono escludi alla prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il difetto dell'apparecchio rientra nella notre prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

ES

I dichiara la segunte conformita secondo la direttiva UE e le nome per l'articolo
