GHG 18B50 Professional - Värmepistol BOSCH - Gratis bruksanvisning och manual
Hitta enhetens manual gratis GHG 18B50 Professional BOSCH i PDF-format.
| Produkttyp | Trådlös värmepistol |
| Varumärke | Bosch |
| Modell | GHG 18B50 Professional |
| Märkspänning | 18 V |
| Maximalt luftflöde | 175 l/min |
| Temperatur vid munstyckets ände | 300 °C / 500 °C (beroende på inställning) |
| Temperaturmätningsnoggrannhet | ±10 % |
| Vikt (enligt EPTA 01:2014) | 0,93 – 2,0 kg (beroende på batteri) |
| Mått (L × B × H) | 183 × 77 × 209 mm |
| Tillåtna omgivningstemperaturer (användning) | –20 °C till +50 °C |
| Kompatibla batterier | Alla Bosch Professional 18 V-batterier (GBA 18V..., ProCORE18V...) |
| Rekommenderade batterier | GBA 18V... ≥ 4,0 Ah / ProCORE18V... ≥ 4,0 Ah |
| Drifttid (vid 300 °C, batteri 8 Ah) | Cirka 21 min |
| Temperaturinställning | 2 lägen: 300 °C och 500 °C |
| Start | Upplåsningsbrytare + På/Av-brytare |
| LED-belysning | Inbyggd arbetslampa (LED) |
| Återstartsskydd | Ja |
| Batteriöverhettningsskydd | Ja (effektreducering och sedan automatisk avstängning) |
| Medföljande tillbehör | Standardmunstycke, avtagbart värmeskydd |
| Valfria tillbehör | Reflektormunstycke, platt munstycke, vinklat munstycke, krympslangar |
| Underhåll | Rengör ventilationsslitsarna med en mjuk borste; ta bort batteriet före rengöring |
| Garanti | Kontakta Bosch kundtjänst (reparation inom 5 dagar via SAV DIRECT) |
Vanliga frågor - GHG 18B50 Professional BOSCH
Användarfrågor om GHG 18B50 Professional BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Värmepistol i PDF-format gratis! Hitta din manual GHG 18B50 Professional - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GHG 18B50 Professional av märket BOSCH.

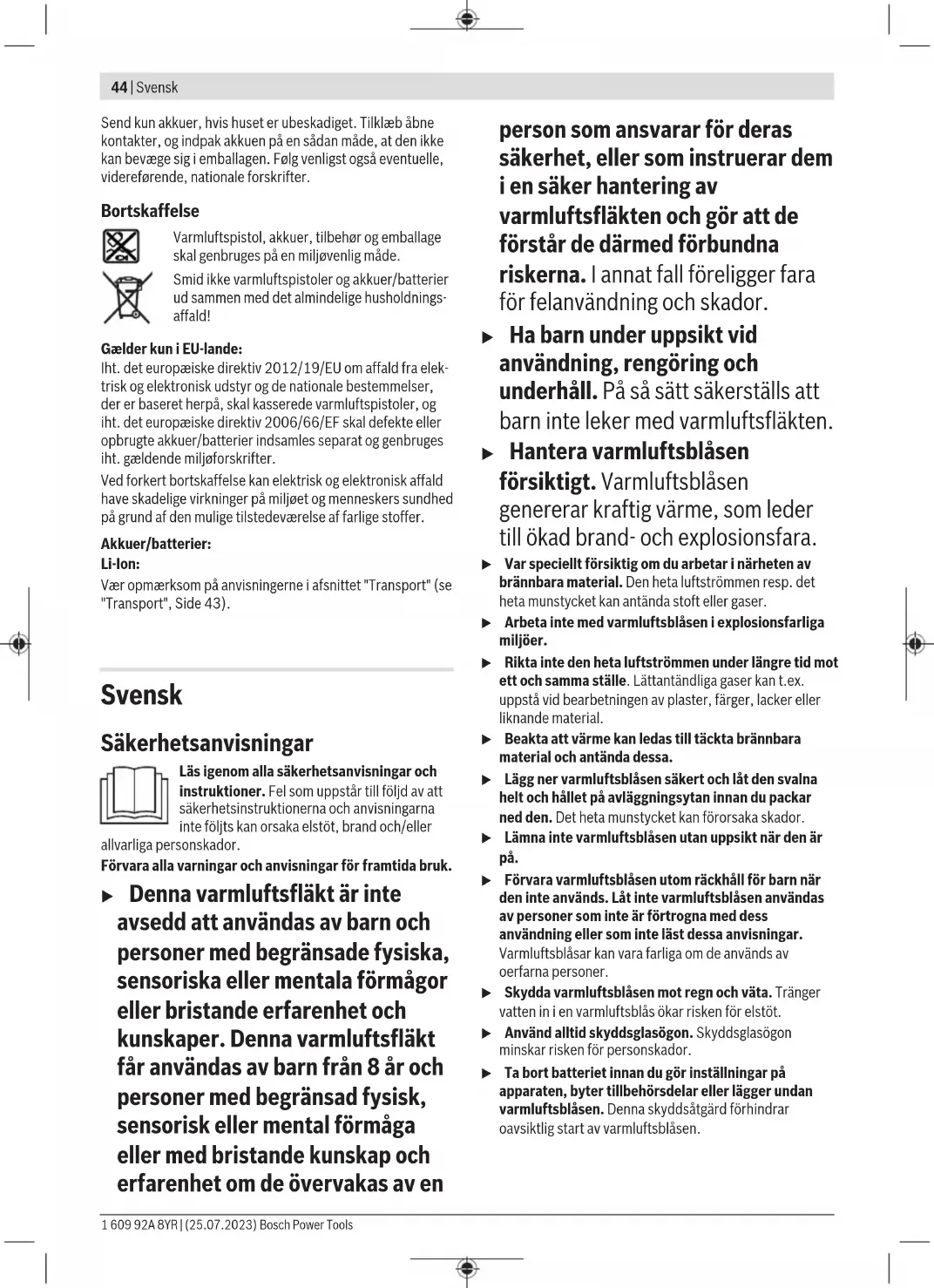

BRUKSANVISNING GHG 18B50 Professional BOSCH
Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller
allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk.
Denna varmluftsfläkt är inte avsedd att användas av barn och personer med begränsade fysiska, sensoriska eller mentala förmågor eller bristande erfarenhet och kunskaper. Denna varmluftsfläkt får användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet om de övervakas av en
person som ansvarar för deras säkerhet, eller som instruerar dem i en säker hantering av varmluftsfläkten och gör att de förstår de därmed förbundna riskerna. I annat fall föreligger fara för felanvändning och skador.
Ha barn under uppsikt vid användning, rengöring och underhåll. På så sätt säkerställs att barn inte leker med varmluftsfläkten.
▶ Hantera varmluftsblåsen försiktigt. Varmluftsblåsen genererar kraftig värme, som leder till ökad brand- och explosionsfara.
▶ Var speciellt försiktig om du arbetar i närheten av brännbara material. Den heta luftströmmen resp. det heta munstycket kan antända stoft eller gaser.
Arbeta inte med varmluftsblåsen i explosionsfarliga miljöer.
Rikta inte den heta luftströmmen under längre tid mot ett och samma ställe. Lättantändliga gaser kan t.ex. uppstå vid bearbetningen av plaster, färger, lacker eller liknande material.
▶ Beakta att värme kan ledas till täckta brännbara material och antända dessa.
Lägg ner varmluftsblåsen säkert och låt den svalna helt och hållet på avläggningsytan innan du packar ned den. Det heta munstycket kan förorsaka skador.
Lämna inte varmluftsblåsen utan uppsikt när den är på.
Förvara varmluftsblåsen utom räckhåll för barn när den inte används. Låt inte varmluftsblåsen användas av personer som inte är förtrogna med dess användning eller som inte läst dessa anvisningar. Varmluftsblåsar kan vara farliga om de används av oerfarna personer.
Skydda varmluftsblåsen mot regn och väta. Tränger vatten in i en varmluftsblås ökar risken för elstöt.
Använd alltid skyddsglasögon. Skyddsglasögon minskar risken för personskador.
Ta bort batteriet innan du gör inställningar på apparaten, byter tillbehörsdelar eller lägger undan varmluftsblåsen. Denna skyddsåtgärd förhindrar oavsiktlig start av varmluftsblåsen.
Ventilera din arbetsplats väl. Gaser och ångor, som uppstår vid arbetet är ofta hälsovådliga.
Bär skyddshandskar och rör inte det heta munstycket. Risk för brännskador.
▶ Rikta inte den heta luftströmmen mot personer eller djur.
Använd inte varmluftsblåsen som hårtork. Den utträdande luftströmmen är avsevärt hetare än hos en hårtork.
- Kontrollera att inga främmande föremål kommer in i varmluftsblåsen.
- Munstyckets avständ till arbetsstycket beror på det material som bearbetas (metall, plast etc.) och avsedd bearbetningstyp. Gör alltid först ett test avseende luftmängd och temperatur.
- Öppna inte batteriet. Detta kan leda till kortslutning.
Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.
Om batteriet används på fel sätt, eller är skadat, finns det risk för att brännbar vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från det ej använda batteriet för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.
Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.
Produkt- och prestandabeskrivning
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Varmluftspistolen är avsedd för formgivning och svetsning av plast, borttagning av färg samt krympning. Den är också lämplig för att lossa limfogar och tina upp vattenledningar.
Varmluftspistolen är endast avsedd för manuell användning under uppsikt.
Använd inte varmluftsblåsen i utrymmen med explosionsrisk eller i närheten av brandfarligt material eller -damm.
Illustrerade komponenter
Numreringen av de avbildade komponenterna refererar till framställningen av varmluftspistolen på grafiksidan.
(1) Munstycke
(2) Värmeskydd, avtagbart
(3) Effektreglage
(4) Upplåsningsknapp
(5) På-/av-strömbrytare
(6) LED-arbetsbelysning
(7) Batteriupplåsningsknapp ^a)
(8) Batteri ^a)
(9) Reflektormunstycke ^a)
(10) Krympslang ^a)
(11) Platt munstycke ^a)
(12) Vinkelmunstycke ^a)
a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tekniska data
| Varmluftspistol GHG 18V-50 | |
| Artikelnummer | 3 601 BA6 5.. |
| Märkspänning V= 18 | |
| Max. luftmängd l/min 175 | |
| Temperatur vid munstycksutgångenA) | °C 300/500 |
| Temperatur-mätnoggrannhet ±10 % | |
| Vikt enligt EPTA-Procedure 01:2014 | kg 0,93–2,0 B) |
| Mätt (längd × bredd × höjd) mm | 183 × 77 × 209 |
| Rekommenderad omgivningstemperatur vid laddning | °C 0 ... +35 |
| Tillåten omgivningstemperatur vid driftC) och vid lagring | °C –20 ... +50 |
| Kompatibla batterier GBA 18V... | ProCORE18V... |
| Rekommenderade batterier GBA 18V... | ≥ 4,0 AhProCORE18V...≥ 4,0 Ah |
46 | Svensk
Varmluftspistol GHG 18V-50
Rekommenderade laddare GAL 18...
GAX 18...
GAL 36...
A) vid 20 °C omgivningstemperatur
B) Beroende på använt batteri
C) Begränsad effekt vid temperaturer <0 °C
Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac.
Buller-/vibrationsdata
Den A-klassade bullernivån för varmluftspistolen är i normalfall mindre än 70 dB(A).
Svängningstotalvärde a_h (vektorsumma för tre riktningar) och osäkerhet K:
$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
Batteri
Bosch säljer även sladdlösa varmluftspistoler utan batteri. Du kan se på förpackningen om ett batteri medföljer eller inte.
Ladda batteriet
Använd endast de laddare som anges i tekniska data. Endast dessa laddare är avsedda för det litiumjonbatteri som finns i din varmluftspistol.
Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas helt innan första användningen.
Sätta in batteriet
Använd inte våld när du sätter i batteriet. Batteriet är konstruerat så att det bara kan sättas in på rätt håll i varmluftspistolen.
Skjut in det laddade batteriet i batterihållaren tills det sitter fast.
Litiumjonbatteriet är skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". Vid urladdat batteri slår skyddskopplingen från varmluftspistolen.
För att ta ut batteriet, tryck på upplåsningsknappen och dra ut batteriet. Bruka inte våld.
Indikering batteristatus
Observera: Inte varje batterityp har en laddningsindikation. De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när varmluftspistolen är stilla.
Tryck på knappen för indikering av batteristatus eller för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget.
Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut.
Batterityp GBA 18V...
LED Kapacitet
| Fast ljus 3 × grönt 60–100 % |
| Fast ljus 2 × grönt 30–60 % |
| Fast ljus 1 × grönt 5–30 % |
| Blinkande ljus 1 × grönt 0–5 % |
Batterityp ProCORE18V...
LED Kapacitet
| Fast ljus 5 × grönt 80–100 % |
| Fast ljus 4 × grönt 60–80 % |
| Fast ljus 3 × grönt 40–60 % |
| Fast ljus 2 × grönt 20–40 % |
| Fast ljus 1 × grönt 5–20 % |
| Blinkande ljus 1 × grönt 0–5 % |
Anvisningar för korrekt hantering av batterimodulen
Skydda batterimodulen mot fukt och vatten.
Batteriet får endast lagras inom ett temperaturområde mellan -20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.
Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.
Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.
Beakta anvisningarna för avfallshantering.
Användning
Första användningen
Ta ut batteriet innan du byter tillbehör eller lägger undan varmluftspistolen. Denna skyddsåtgärd förhindrar oavsiktlig start av varmluftspistolen.
Rökutveckling vid första idrifttagningen
Metallytorna har från fabriken försetts med en beläggning som skyddar mot rost. Denna skyddsbeläggning förångas vid första användningen.
På grund av tillverkningen kan varmluftspistolen ha missfärgningar på munstycket (1). Detta är inte skador som påverkar varmluftspistolens funktion.
Välj effektnivå
Med effektreglaget (3) kan du välja mellan 2 olika effektnivåer. Vid omkoppling blinkar LED-arbetsbelysningen kort:
- Nivå 300 °C
Med denna nivå kan du t.ex. tina upp vattenrör eller bearbeta krympslangar. Efter påslagning uppnås denna temperatur på mindre än 6 s. Med ett fulladdat 8 Ah-batteri är drifttiden upp till 21 min.
- Nivå 500 °C
På denna nivå kan du t.ex. ta bort lack.
Uppgifterna om uppvärmningstid är baserade på mätningar i rumstemperatur.
Inkoppling
För att slå på varmluftspistolen trycker du först på upplåsningsknappen (4) och därefter på på-/avströmbrytaren (5). Efter start kan du släppa upplåsningsknappen (4), upplåsningsknappen (4) behöver inte tryckas in under användning.
Vid start av varmluftspistolen tänds LED-arbetsbelysningen (6) och belyser arbetsområdet.
Stänga av
För att stänga av släpper du på-/av-strömbrytaren (5). Ställ varmluftspistolen på batteriet (8) för att svalna.
Skydd mot oavsiktlig återstart
Om batteriet (8) tas av från varmluftspistolen och sätts i igen medan på-/av-strömbrytaren (5) är intryckt aktiveras omstartsskyddet. LED-arbetsbelysningen (6) blinkar och varmluftspistolen startar inte.
Släpp på-/av-strömbrytaren (5) och starta därefter varmluftspistolen som vanligt.
Överhettningsskydd för batteriet
Om batteriet (8) blir för varmt under användning reduceras effekten. LED-arbetsbelysningen (6) blinkar långsamt så länge på-/av-strömbrytaren (5) hålls intryckt.
När varmluftspistolen används igen och temperaturen i batteriet stiger stängs varmluftspistolen av automatiskt.
Reducerad effekt
Varmluftspistolen är kompatibel med alla 18 V-batterier från Bosch Professional.
Vid användning av varmluftspistolen med batterier som är mindre än rekommenderade 4 Ah uppnår varmluftspistolen dock inte full effekt på nivån 500 °C (temperaturen uppnås inte och luftmängden reduceras). För att visa att varmluftspistolen endast arbetar med reducerad effekt blinkar LED-arbetsbelysningen (6) flera gånger i långsam takt vid start.
LED-indikeringar
LED-arbetsbelysningen (6) används också som status-LED-indikering.
Feedback via LED Händelsebeskrivning
Kort blinkning Temperaturändring
Feedback via LED Händelsebeskrivning
| Flera blinkningar vid start av varmluftspistolen | Reducerad effekt (användning av batteri < 4 Ah) |
| Blinkar i långsam takt så länge på-/av-strömbrytaren (5) hålls intryckt | Skydd mot oavsiktlig återstart |
| Överhettningsskydd för batteriet |
| Blinkar i snabb takt så länge | Internt fel |
| på-/av-strömbrytaren (5) | |
| hålls intryckt |
Om ett internt fel visas permanent i varmluftspistolen (varmluftspistolen startar inte eller stängs av om den redan är igång), kontakta kundtjänst.
Arbetsanvisningar
Observera: placera inte munstycket (1) för nära arbetsstycket. Luften som samlas kan leda till överhettning av varmluftspistolen.
Ta av värmeskyddet
För arbeten på speciellt trånga ställen kan du ta av värmeskyddet (2) genom att vrida.
▶ Var försiktig med det heta munstycket! Vid arbete utan värmeskydd föreligger ökad risk för brännskador. För att ta av eller sätta på värmeskyddet (2) stänger du av varmluftspistolen och låter den svalna.
Arbetsexempel (se bild A-C)
Bilderna av arbetsexemplen hittar du på grafiksidorna.
Munstyckets avständ till arbetsstycket beror på det material som bearbetas (metall, plast etc.) och avsedd bearbetningstyp.
Den optimala temperaturen för respektive användning fastställs med praktiska försök.
Gör alltid först ett test avseende luftmängd och temperatur. Börja alltid med ett större avständ och ett lägre effektsteg. Anpassa sedan avständ och effektsteg till behovet.
Om du inte är säker på vilket material du bearbetar eller hur den heta luften verkar på materialet så bör du testa detta på ett mindre synligt ställe.
Du kan arbeta utan tillbehör vid alla arbetsexempel.
Användning av tillbehören som föreslås förenklar dock arbetet och ger betydligt bättre resultat.
Du kan använda alla munstycken som finns tillgängliga som tillbehör från Bosch för varmluftspistolen.
- Var försiktig vid byte av munstycke! Rör inte det heta munstycket. Låt varmluftspistolen svalna och bär skyddshandskar vid bytet. Du kan bränna dig på det varma munstycket.
Krympning (se bild A)
Sätt på reflektormunstycket (9). Välj en diameter på krympslangen (10) som passar till arbetsstycket. Värm upp krympslangen jämnt tills den ligger tätt mot arbetsstycket.
48 | Norsk
Ta bort lack/lim (se bild B)
Sätt på ytmunstycket (11). Mjuka upp lacket kort med het luft och lyft det med en ren spatel. Lång värmepåverkan bränner lacken och gör den svårare att ta bort.
Många lim blir mjuka vid upphettning. Vid uppvärmt lim kan du lossa sammanfogningar eller ta bort överflödigt lim.
Tina vattenledningarna (se bild C)
- Kontrollera innan uppvärmning att det faktiskt är en vattenledning. Vattenledningar kan vara svåra att skilja från gasledningar. Gasledningar får inte värmas upp under några omständigheter.
Sätt på vinkelmunstycket (12). Värm upp det frysta stället, helst från utloppet till inloppet.
Värm upp plaströr samt anslutningar mellan rördelar med extra försiktighet för att undvika skador.
Underhåll och service
Underhåll och rengöring
Ta ut batteriet ur varmluftspistolen innan åtgärder utförs på varmluftspistolen (t.ex. underhåll, verktygsbyte osv.) samt vid transport och förvaring.
Håll varmluftspistolen och dess ventilationsöppningar rena för bra och säkert arbete.
Kundtjänst och applikationsrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:
www.bosch-pt.com
Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
Du hittar fler kontaktuppgifter till service här:
De rekommenderade lithiumjonbatterierna är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.
Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport.
Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan
röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.
Avfallshantering
Varmluftspistol, batteri, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Kasta inte varmluftspistol och batterier i restavfallet!
Endast för EU-länder:
Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade varmluftspistoler, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering.
Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 48).
