BRUKSANVISNING GHG 5002 Professional BOSCH

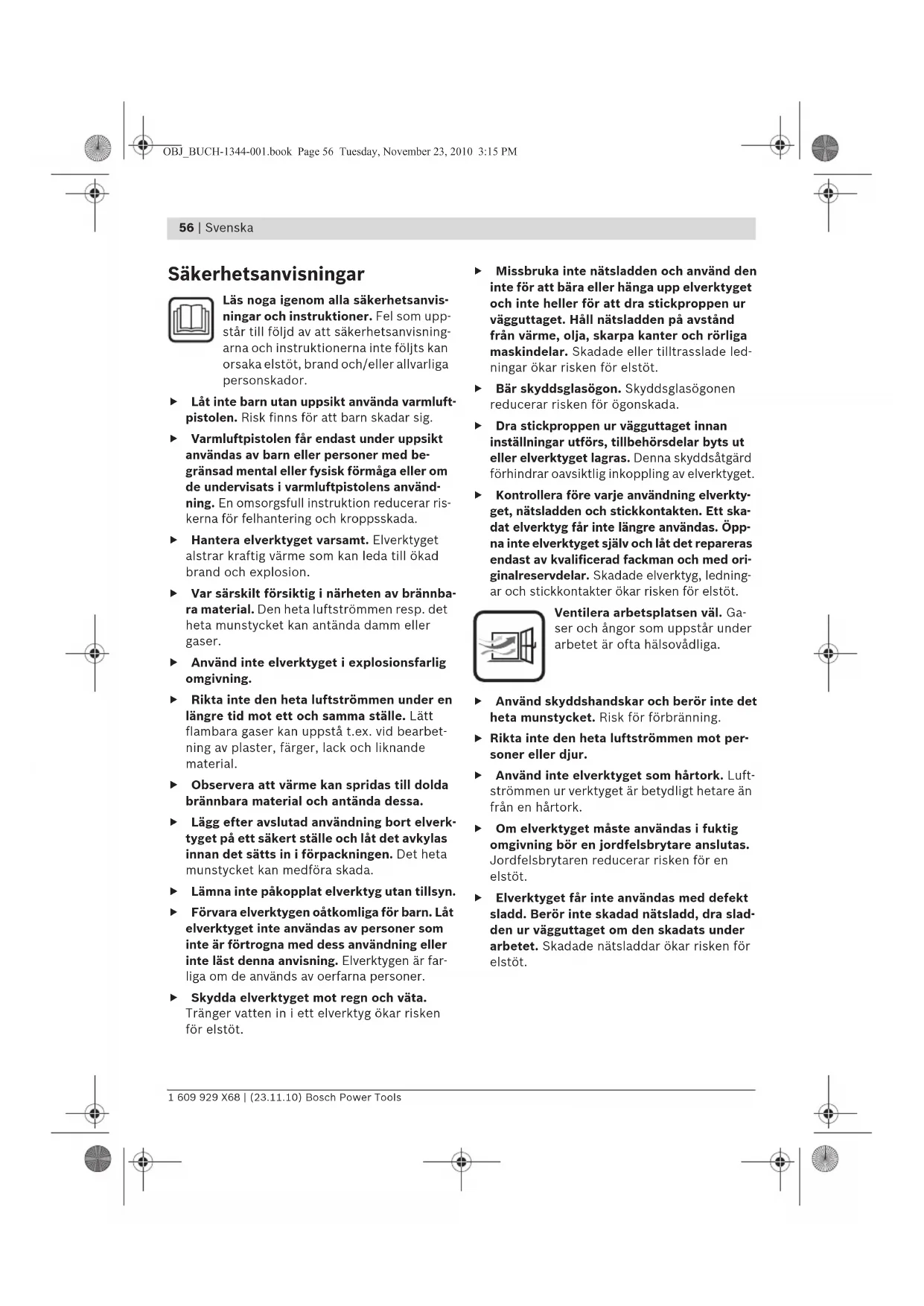

Säkerhetsanvisningar Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som upp- står till följd av att säkerhetsanvisning- arna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. f Låt inte barn utan uppsikt använda varmluft- pistolen. Risk finns för att barn skadar sig. f Varmluftpistolen får endast under uppsikt användas av barn eller personer med be- gränsad mental eller fysisk förmåga eller om de undervisats i varmluftpistolens använd- ning. En omsorgsfull instruktion reducerar ris- kerna för felhantering och kroppsskada. f Hantera elverktyget varsamt. Elverktyget alstrar kraftig värme som kan leda till ökad brand och explosion. f Var särskilt försiktig i närheten av brännba- ra material. Den heta luftströmmen resp. det heta munstycket kan antända damm eller gaser. f Använd inte elverktyget i explosionsfarlig omgivning. f Rikta inte den heta luftströmmen under en längre tid mot ett och samma ställe. Lätt flambara gaser kan uppstå t.ex. vid bearbet- ning av plaster, färger, lack och liknande material. f Observera att värme kan spridas till dolda brännbara material och antända dessa. f Lägg efter avslutad användning bort elverk- tyget på ett säkert ställe och låt det avkylas innan det sätts in i förpackningen. Det heta munstycket kan medföra skada. f Lämna inte påkopplat elverktyg utan tillsyn. f Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är far- liga om de används av oerfarna personer. f Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. f Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade led- ningar ökar risken för elstöt. f Bär skyddsglasögon. Skyddsglasögonen reducerar risken för ögonskada. f Dra stickproppen ur vägguttaget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. f Kontrollera före varje användning elverkty- get, nätsladden och stickkontakten. Ett ska- dat elverktyg får inte längre användas. Öpp- na inte elverktyget själv och låt det repareras endast av kvalificerad fackman och med ori- ginalreservdelar. Skadade elverktyg, ledning- ar och stickkontakter ökar risken för elstöt. Ventilera arbetsplatsen väl. Ga- ser och ångor som uppstår under arbetet är ofta hälsovådliga. f Använd skyddshandskar och berör inte det heta munstycket. Risk för förbränning.

Rikta inte den heta luftströmmen mot per- soner eller djur. f Använd inte elverktyget som hårtork. Luft- strömmen ur verktyget är betydligt hetare än från en hårtork. f Om elverktyget måste användas i fuktig omgivning bör en jordfelsbrytare anslutas. Jordfelsbrytaren reducerar risken för en elstöt. f Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra slad- den ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt. OBJ_BUCH-1344-001.book Page 56 Tuesday, November 23, 2010 3:15 PMSvenska | 57 Bosch Power Tools 1 609 929 X68 | (23.11.10) Funktionsbeskrivning Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvis- ningen. Ändamålsenlig användning Elverktyget är avsett för formgivning och svets- ning av plast, borttagning av målning och krymp- ning. Den är även lämplig för lödning, förten- ning, upplösning av limförbindelser och upptining av vattenledningar. Illustrerade komponenter Numreringen av komponenterna hänvisar till il- lustration av elverktyget på grafiksida. 1 Munstycke 2 Värmeskydd 3 Ställyta 4 Strömställare Till/Från med regulator för luftmängd och temperatur (GHG 500-2/GHG 600-3) 5 Strömställare Till/Från med luftmängdsre- gulator (GHG 630 DCE) 6 Knapp för temperaturreglering (GHG 630 DCE) 7 Display (GHG 630 DCE) 8 Plant munstycke* 9 Glasskyddsmunstycke* 10 Reflektormunstycke* 11 Svetstråd* 12 Svetsmunstycke* 13 Reduktionsmunstycke* 14 Krympslang* 15 Vinkelmunstycke* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörspro- gram beskrivs allt tillbehör som finns. Bullerinformation Mätvärdena för ljudnivån anges enligt EN 60745. Elverktygets A-vägda ljudtrycksnivå underskri- der i typiska fall 70 dB(A). Tekniska data Varmluftpistol GHG ... Professional

• Ligger arbetstemperaturen utanför området kan displayen vara svart. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. OBJ_BUCH-1344-001.book Page 57 Tuesday, November 23, 2010 3:15 PM58 | Svenska 1 609 929 X68 | (23.11.10) Bosch Power Tools Drift Driftstart f Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslu- tas till 220 V. Inkoppling GHG 500-2: Tryck strömställaren 4 till läget I eller II. GHG 600-3: Tryck strömställaren 4 till läget I, II eller III. GHG 630 DCE: Tryck strömställaren 5 till läget I, II eller III. Termoskyddsfrånkoppling: Vid överhettning (t.ex. genom luftuppdämning) frånkopplar el- verktyget automatiskt värmen medan fläkten fort- sätter att gå. När elverktyget svalnat till arbets- temperatur återinkopplas uppvärmningen. Urkoppling GHG 500-2/GHG 600-3: Tryck strömställaren 4 till läget 0. GHG 630 DCE: Tryck strömställaren 5 till läget 0. GHG 600-3/GHG 630 DCE: Om elverktyget under en längre tid använts med hög temperatur låt det för avkylning en stund gå på kalluftsteget I innan det frånkopplas. Reglering av luftmängd och temperatur (GHG 500-2/GHG 600-3) Med strömställaren 4 kan du välja mellan olika kombinationer av luftmängd och temperatur: GHG 600-3: Kalluftsteget I är lämpligt för avkyl- ning av ett hett arbetsstycke eller för torkning av färg. Det är även lämpligt för avkylning av elverk- tyget innan det frånkopplas eller före byte av munstycken. Reglering av luftmängd (GHG 630 DCE) Med strömställaren 5 kan luftmängden regleras i tre steg: Minska luftmängden t.ex. om arbetsstyckets omgivning inte får upphettas eller om risk finns för att luftströmmen förskjuter arbetsstycket. I kalluftsteget I är temperaturen fixerad till 50 °C, i varmluftstegen II och III kan temperatu- ren regleras steglöst. Temperaturreglering (GHG 630 DCE) Temperaturen kan endast regleras i varmluftste- gen II och III. I kalluftsteget I är temperaturen fixerad till 50 °C. Vid omkoppling från kalluftsteget I till ett varm- luftsteg visas senast inställd måltemperatur för ca 3 sekunder mellan blinkande pilar på display- en 7. Måltemperaturen gäller för båda varmluft- stegen II och III och förändras sålunda inte vid omkoppling mellan stegen. För att höja temperaturen tryck knappen för temperaturreglering 6 ”+”, för sänkning av tem- peraturen tryck på ”–”. En kort tryckning av knappen 6 höjer resp. sän- ker temperaturen om 10 °C. Så länge knappen hålls nedtryck höjs resp. sänks temperaturen kontinuerligt med 10 °C tills högsta resp. lägsta temperaturen uppnåtts. Vid en ändring av temperaturinställningen behö- ver elverktyget en stund för uppvärmning resp. avkylning. Måltemperaturen visas under tiden på displayen 7 mellan blinkande pilar. När mål- temperaturen uppnåtts, slocknar pilarna och displayen visar aktuell temperatur. Steg GHG 500-2 GHG 600-3 l/min °C l/min °C I 240 300 250 50 II 450 500 350 400 III – – 500 600 Steg vid märkspänning 115–127 V: 220–240 V: l/min l/min I 110 150 II 250 300 III 400 500 OBJ_BUCH-1344-001.book Page 58 Tuesday, November 23, 2010 3:15 PMSvenska | 59 Bosch Power Tools 1 609 929 X68 | (23.11.10) Vid omkoppling från varmluftstegen II eller III till kalluftsteget I dröjer det en stund tills elverkty- get avkyls till 50 °C. Under avkylning visas på displayen 7 den verkliga temperaturen vid mun- stycksutloppet. Kalluftsteget I är lämpligt för avkylning av ett hett arbetsstycke eller för torkning av färg. Det är även lämpligt för avkylning av elverktyget innan det frånkopplas eller före byte av munstycken. Arbetsanvisningar f Dra stickproppen ur nätuttaget innan arbe- ten utförs på elverktyget. Anvisning: För inte munstycket 1 för nära ar- betsstycket. Elverktyget kan överhettas när luft- flödet stockar sig. Borttagning av värmeskyddet För arbeten på trånga ställen kan värmeskyddet 2 tas bort. f Varning för hett munstycke! Vid arbeten ut- an värmeskydd ökar risken för brännskador. För påsättning och borttagning av värmeskyddet 2 ska elverktyget kopplas från och avkylas. För snabbare avkylning kan elverktyget även helt kort köras i lägsta inställbara temperaturen. Skruva moturs bort värmeskyddet 2 och medurs tillbaka. Så här läggs elverktyget bort (se bild C) Ställ elverktyget att stå på ställytorna 3 för avkyl- ning eller för att ha händerna lediga för arbete. f Var mycket försiktig när du arbetar med uppställt elverktyg! Risk finns för att det he- ta munstycket eller den heta luftströmmen orsakar brännskada. Användningsexempel Bilder med användningsexempel hittar du på utvikningssidorna. Uppgifterna för temperaturinställning i använd- ningsexemplen är riktvärden som kan avvika allt- efter materialets beskaffenhet. På vilket avstånd munstycket ska hållas är beroende av aktuellt material. Prova dig fram till optimal temperatur för aktuell användning. Starta alltid med låg temperatur. Vid all användning förutom ”Borttagning av lack från fönster” behövs inget tillbehör. Rekommen- derade tillbehörsdelar underlättar dock arbetet och ökar betydligt resultatets kvalitet. f Var försiktig vid munstycksbyte! Berör inte det heta munstycket. Låt elverktyget svalna och använd skyddshandskar. Risk finns för att det heta munstycket förorsakar brännskada. Borttagning av lack/uppmjukning av lim (se bild A) Använd det plana munstycket 8 (tillbehör). Mju- ka upp lacket med varmluft och ta bort det med en skarp, ren spackel. Vid en lång upphettning förbränns lacket och blir svårare att ta bort. Många lim (t.ex. dekaler) mjuknar genom värme. Vid uppvärmt lim kan limförbindelsen säras eller överflödigt lim tas bort. Borttagning av lack från fönster (se bild B) f Använd alltid glasskyddsmunstycket 9 (till- behör). Risk för glasbrott. På profilytor kan lacket tas bort med en lämplig spackel och borstas rena med en mjuk stålborste. För formgivning av plaströr (se bild C) Använd reflektormunstycket 10 (tillbehör). Fyll plaströren med sand och tillslut båda ändorna för att undvika att röret knäcks. Värm upp röret jämnt genom att föra pistolen fram och tillbaka. OBJ_BUCH-1344-001.book Page 59 Tuesday, November 23, 2010 3:15 PM60 | Svenska 1 609 929 X68 | (23.11.10) Bosch Power Tools Svetsning av plast (se bild D) Sätt på reduktionsmunstycket 13 och svetsmun- stycket 12 (båda tillbehör). Arbetsstycket som ska svetsas och svetstråden 11 (tillbehör) bör vara av samma material (t.ex. båda PVC). Fogen måste vara ren och fettfri. Värm försiktigt upp fogen tills den blir degig. Observera att temperatursteget mellan plastens degiga och flytande tillstånd är litet. Tillför svetstråden 11 och låt den löpa in i spal- ten så att en jämn sträng uppstår. Krympning (se bild E) Sätt på reduktionsmunstycket 13 (tillbehör). Välj en krympslang 14 (tillbehör) med en diame- ter som motsvarar arbetsstyckets (t.ex. kabel- sko). Värm upp krympslangen jämnt. Upptining av vattenledningar (se bild F) f Kontrollera före uppvärmning att det verkli- gen är en vattenledning. Man kan ofta inte skilja på vattenledning och gasledning. Gas- ledningar får absolut inte värmas upp. Lägg upp vinkelmunstycket 15 (tillbehör). Värm upp infruset parti utgående från kanten mot centrum. Värm försiktigt upp plaströr samt rörskarvar för att undvika skada. Mjuklödning (se bild G) Använd för punktlödning reduktionsmunstycket 13, för lödning av rör reflektormunstycket 10 (båda tillbehör). Används lödmetall utan flussmedel, applicera lödfett eller lödpasta på lödstället. Värm upp lödstället 50 till 120 sekunder alltefter använt material. Tillsätt lödmetallen. Verktygets tempe- ratur måste smälta lödmetallen. Avlägsna vid be- hov flussmedlet efter det lödstället kallnat. Underhåll och service Underhåll och rengöring f Dra stickproppen ur nätuttaget innan arbe- ten utförs på elverktyget. f Håll elverktyget och dess ventilationsöpp- ningar rena för bra och säkert arbete. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör repa- ration utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbe- ställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: [phone] Fax: [phone] Avfallshantering Elverktyg, tillbehör och förpackning ska omhän- dertas på miljövänligt sätt för återvinning. Släng inte elverktyg i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2002/96/EG för avfall som utgörs av elektriska och elektroniska pro- dukter och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövän- ligt sätt lämnas in för återvinning. Ändringar förbehålles. OBJ_BUCH-1344-001.book Page 60 Tuesday, November 23, 2010 3:15 PMNorsk | 61 Bosch Power Tools 1 609 929 X68 | (23.11.10)
