BEDIENUNGSANLEITUNG GHG 5002 Professional BOSCH

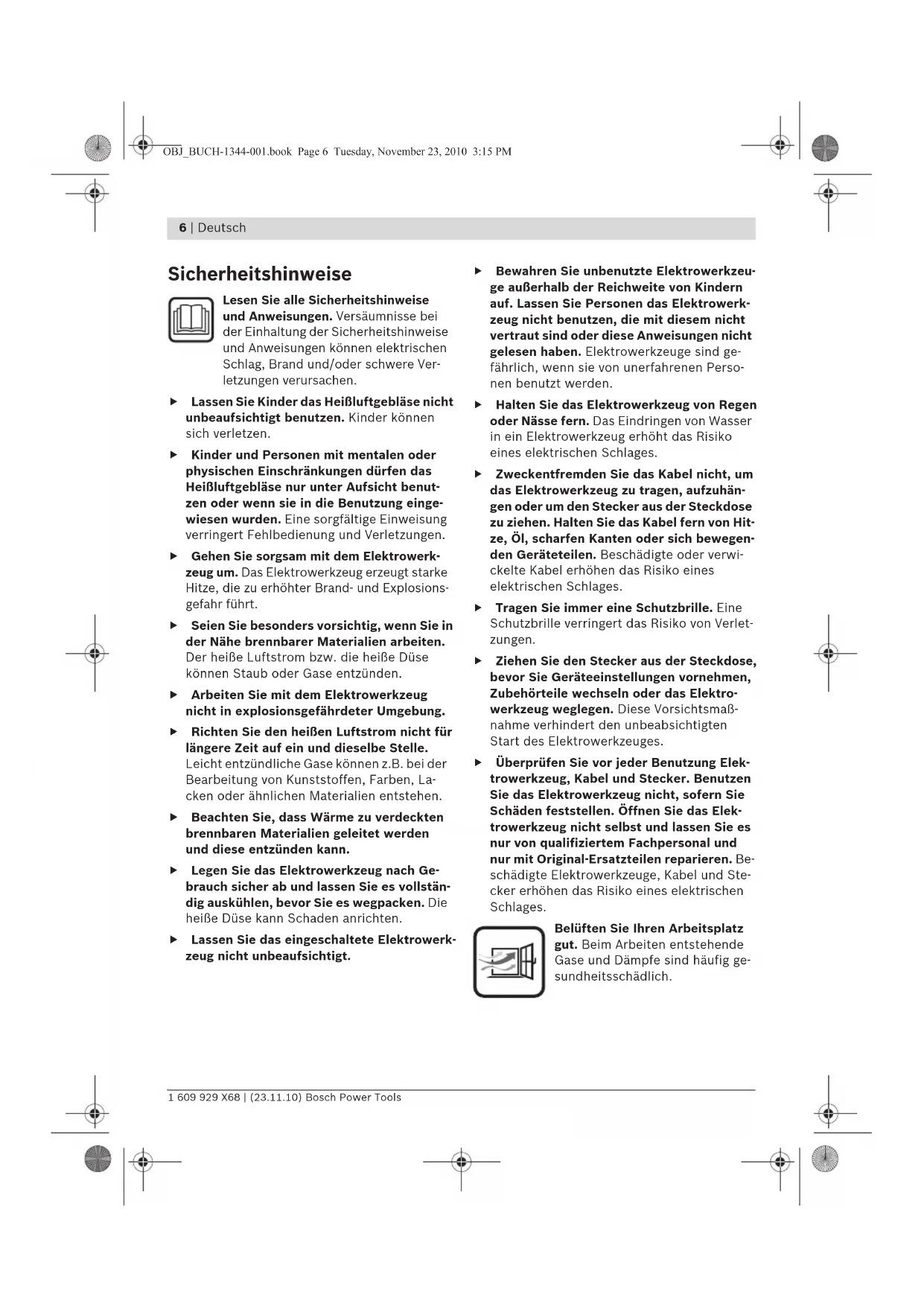

Sicherheitshinweise Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Ver- letzungen verursachen. f Lassen Sie Kinder das Heißluftgebläse nicht unbeaufsichtigt benutzen. Kinder können sich verletzen. f Kinder und Personen mit mentalen oder physischen Einschränkungen dürfen das Heißluftgebläse nur unter Aufsicht benut- zen oder wenn sie in die Benutzung einge- wiesen wurden. Eine sorgfältige Einweisung verringert Fehlbedienung und Verletzungen. f Gehen Sie sorgsam mit dem Elektrowerk- zeug um. Das Elektrowerkzeug erzeugt starke Hitze, die zu erhöhter Brand- und Explosions- gefahr führt. f Seien Sie besonders vorsichtig, wenn Sie in der Nähe brennbarer Materialien arbeiten. Der heiße Luftstrom bzw. die heiße Düse können Staub oder Gase entzünden. f Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung. f Richten Sie den heißen Luftstrom nicht für längere Zeit auf ein und dieselbe Stelle. Leicht entzündliche Gase können z.B. bei der Bearbeitung von Kunststoffen, Farben, La- cken oder ähnlichen Materialien entstehen. f Beachten Sie, dass Wärme zu verdeckten brennbaren Materialien geleitet werden und diese entzünden kann. f Legen Sie das Elektrowerkzeug nach Ge- brauch sicher ab und lassen Sie es vollstän- dig auskühlen, bevor Sie es wegpacken. Die heiße Düse kann Schaden anrichten. f Lassen Sie das eingeschaltete Elektrowerk- zeug nicht unbeaufsichtigt. f Bewahren Sie unbenutzte Elektrowerkzeu- ge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerk- zeug nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind ge- fährlich, wenn sie von unerfahrenen Perso- nen benutzt werden. f Halten Sie das Elektrowerkzeug von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. f Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhän- gen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hit- ze, Öl, scharfen Kanten oder sich bewegen- den Geräteteilen. Beschädigte oder verwi- ckelte Kabel erhöhen das Risiko eines elektrischen Schlages. f Tragen Sie immer eine Schutzbrille. Eine Schutzbrille verringert das Risiko von Verlet- zungen. f Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Elektro- werkzeug weglegen. Diese Vorsichtsmaß- nahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. f Überprüfen Sie vor jeder Benutzung Elek- trowerkzeug, Kabel und Stecker. Benutzen Sie das Elektrowerkzeug nicht, sofern Sie Schäden feststellen. Öffnen Sie das Elek- trowerkzeug nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Be- schädigte Elektrowerkzeuge, Kabel und Ste- cker erhöhen das Risiko eines elektrischen Schlages. Belüften Sie Ihren Arbeitsplatz gut. Beim Arbeiten entstehende Gase und Dämpfe sind häufig ge- sundheitsschädlich. OBJ_BUCH-1344-001.book Page 6 Tuesday, November 23, 2010 3:15 PMDeutsch | 7 Bosch Power Tools 1 609 929 X68 | (23.11.10) f Tragen Sie Schutzhandschuhe und berüh- ren Sie die heiße Düse nicht. Es besteht Ver- brennungsgefahr. f Richten Sie den heißen Luftstrom nicht auf Personen oder Tiere. f Verwenden Sie das Elektrowerkzeug nicht als Haartrockner. Der austretende Luftstrom ist wesentlich heißer als bei einem Haar- trockner. f Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz- schalter. Der Einsatz eines Fehlerstrom- schutzschalters vermindert das Risiko eines elektrischen Schlages. f Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Funktionsbeschreibung Bitte klappen Sie die Aufklappseite mit der Dar- stellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Verfor- men und Verschweißen von Kunststoff, Entfer- nen von Farbanstrichen und zum Erwärmen von Schrumpfschläuchen. Es ist auch geeignet zum Löten und Verzinnen, Lösen von Klebeverbin- dungen und zum Auftauen von Wasserleitungen. Abgebildete Komponenten Die Nummerierung der abgebildeten Kompo- nenten bezieht sich auf die Darstellung des Elek- trowerkzeuges auf der Grafikseite. 1 Düse 2 Wärmeschutz 3 Ablagefläche 4 Ein-/Ausschalter mit Luftmengen- und Temperaturregler (GHG 500-2/GHG 600-3) 5 Ein-/Ausschalter mit Luftmengenregler (GHG 630 DCE) 6 Taste für Temperaturregulierung (GHG 630 DCE) 7 Display (GHG 630 DCE) 8 Flächendüse* 9 Glasschutzdüse* 10 Reflektordüse* 11 Schweißdraht* 12 Schweißschuh* 13 Reduzierdüse* 14 Schrumpfschlauch* 15 Winkeldüse* *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Geräuschinformation Messwerte für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Schalldruckpegel des Elektro- werkzeugs ist typischerweise kleiner als 70 dB(A). OBJ_BUCH-1344-001.book Page 7 Tuesday, November 23, 2010 3:15 PM8 | Deutsch 1 609 929 X68 | (23.11.10) Bosch Power Tools Technische Daten Betrieb Inbetriebnahme f Beachten Sie die Netzspannung! Die Span- nung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden. Einschalten GHG 500-2: Drücken Sie den Ein-/Ausschalter 4 in Stellung I oder II. GHG 600-3: Drücken Sie den Ein-/Ausschalter 4 in Stellung I, II oder III. GHG 630 DCE: Drücken Sie den Ein-/Ausschal- ter 5 in Stellung I, II oder III. Thermoschutzabschaltung: Bei Überhitzung (z.B. durch Luftstau) schaltet das Elektrowerk- zeug die Heizung automatisch ab, das Gebläse läuft jedoch weiter. Hat sich das Elektrowerk- zeug auf Betriebstemperatur abgekühlt, wird die Heizung automatisch wieder zugeschaltet. Ausschalten GHG 500-2/GHG 600-3: Drücken Sie den Ein-/Ausschalter 4 in Stellung 0. GHG 630 DCE: Drücken Sie den Ein-/Ausschal- ter 5 in Stellung 0. GHG 600-3/GHG 630 DCE: Lassen Sie das Elek- trowerkzeug nach längerem Arbeiten mit hoher Temperatur vor dem Ausschalten zur Abkühlung kurze Zeit in der Kaltluftstufe I laufen. Luftmenge und Temperatur regeln (GHG 500-2/GHG 600-3) Mit dem Ein-/Ausschalter 4 können Sie zwischen verschiedenen Luftmengen- und Temperatur- kombinationen wählen: Heißluftgebläse GHG ... Professional

500-2 600-3 630 DCE 630 DCE

• Sachnummer 0 601 p. 94
• A 0 p. 94
• B 0 p. 94
• C 7 C 7 Nennspannung V 220–240 220–240 115–127 220–240 Nennaufnahmeleistung W1600 1800 1500 2000 Luftmenge l/min 240/450 250/350/500 110/250/400 150/300/500 Temperatur am Düsen- ausgang ca. °C 300/500 50/400/600 50–600 50–630 Temperatur-Messgenauigkeit – am Düsenausgang – in der Anzeige ± 10 % p. 94

• Außerhalb der Betriebstemperatur kann das Display schwarz werden. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen ein- zelner Elektrowerkzeuge können variieren. Stufe GHG 500-2 GHG 600-3 l/min °C l/min °C I 240 300 250 50 II 450 500 350 400 III – – 500 600 OBJ_BUCH-1344-001.book Page 8 Tuesday, November 23, 2010 3:15 PMDeutsch | 9 Bosch Power Tools 1 609 929 X68 | (23.11.10) GHG 600-3: Die Kaltluftstufe I ist geeignet zum Abkühlen eines erhitzten Werkstücks oder zum Trocknen von Farbe. Sie ist ebenso geeignet, um das Elektrowerkzeug vor dem Abstellen oder dem Wechsel der Aufsatzdüsen abzukühlen. Luftmenge regeln (GHG 630 DCE) Mit dem Ein-/Ausschalter 5 können Sie die Luft- menge in drei Stufen regeln: Verringern Sie die Luftmenge z.B. dann, wenn die Umgebung eines Werkstücks nicht übermä- ßig erhitzt werden soll oder wenn sich ein leich- tes Werkstück durch den Luftstrom verschieben könnte. In der Kaltluftstufe I ist die Temperatur auf 50 °C festgelegt, in den Heißluftstufen II und III ist die Temperatur stufenlos regelbar. Temperatur regeln (GHG 630 DCE) Die Temperatur ist nur in den Heißluftstufen II und III regelbar. In der Kaltluftstufe I ist die Tem- peratur auf 50 °C festgelegt. Beim Wechsel von der Kaltluftstufe I in eine der Heißluftstufen erscheint die zuletzt eingestellte Zieltemperatur für ca. 3 Sekunden zwischen blinkenden Pfeilen im Display 7. Die Zieltempe- ratur ist für beide Heißluftstufen II und III gleich und ändert sich bei einem Wechsel zwischen beiden Stufen nicht. Um die Temperatur zu erhöhen, drücken Sie an der Taste für Temperaturregulierung 6 auf „+“, um die Temperatur zu senken, drücken Sie auf

Kurzes Drücken der Taste 6 erhöht bzw. senkt die Temperatur um 10 °C. Längeres Drücken der Taste erhöht bzw. senkt die Temperatur fortlau- fend um 10 °C, bis die Taste losgelassen wird oder die maximale bzw. minimale Temperatur erreicht ist. Bei einer Änderung der Temperatureinstellung benötigt das Elektrowerkzeug kurze Zeit, um den Luftstrom aufzuwärmen bzw. abzukühlen. Die Zieltemperatur wird während dieser Zeit im Dis- play 7 zwischen blinkenden Pfeilen angezeigt. Ist die Zieltemperatur erreicht, erlöschen die Pfeile, und das Display zeigt die aktuelle Temperatur an. Beim Wechsel aus den Heißluftstufen II oder III in die Kaltluftstufe I dauert es kurze Zeit, bis sich das Elektrowerkzeug auf 50 °C abgekühlt hat. Während des Abkühlens wird im Display 7 die tatsächliche Temperatur am Düsenausgang angezeigt. Die Kaltluftstufe I ist geeignet zum Abkühlen eines erhitzten Werkstücks oder zum Trocknen von Farbe. Sie ist ebenso geeignet, um das Elek- trowerkzeug vor dem Abstellen oder dem Wech- sel der Aufsatzdüsen abzukühlen. Arbeitshinweise f Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steck- dose. Hinweis: Bringen Sie die Düse 1 nicht zu nah an das zu bearbeitende Werkstück. Der entstehen- de Luftstau kann zur Überhitzung des Elektro- werkzeugs führen. Wärmeschutz abnehmen Für Arbeiten an besonders engen Stellen können Sie den Wärmeschutz 2 abnehmen. f Vorsicht vor der heißen Düse! Bei Arbeiten ohne Wärmeschutz besteht erhöhte Verbren- nungsgefahr. Zum Abnehmen bzw. Aufsetzen des Wärme- schutzes 2 schalten Sie das Elektrowerkzeug aus und lassen es abkühlen. Zum schnelleren Abkühlen können Sie das Elek- trowerkzeug auch kurz mit der niedrigsten ein- stellbaren Temperatur laufen lassen. Schrauben Sie den Wärmeschutz 2 entgegen dem Uhrzeigersinn ab bzw. im Uhrzeigersinn wieder auf. Stufe bei Nennspannung 115–127 V: 220–240 V: l/min l/min I 110 150 II 250 300 III 400 500 OBJ_BUCH-1344-001.book Page 9 Tuesday, November 23, 2010 3:15 PM10 | Deutsch 1 609 929 X68 | (23.11.10) Bosch Power Tools Elektrowerkzeug abstellen (siehe Bild C) Stellen Sie das Elektrowerkzeug auf den Ablage- flächen 3 ab, um es abkühlen zu lassen oder um beide Hände zum Arbeiten frei zu haben. f Arbeiten Sie mit dem abgestellten Elektro- werkzeug besonders vorsichtig! Sie können sich an der heißen Düse oder am heißen Luft- strom verbrennen. Arbeitsbeispiele Die Abbildungen der Arbeitsbeispiele finden Sie auf den Ausklappseiten. Die Temperaturangaben in den Arbeitsbeispie- len sind Richtwerte, die je nach Materialbe- schaffenheit abweichen können. Der Abstand der Düse richtet sich nach dem zu bearbeiten- den Material. Die optimale Temperatur für die jeweilige An- wendung lässt sich durch praktischen Versuch ermitteln. Beginnen Sie immer mit einer niedri- gen Temperaturstufe. Sie können bei allen Arbeitsbeispielen außer „Lack von Fenstern entfernen“ ohne Zubehör ar- beiten. Der Einsatz der vorgeschlagenen Zube- hörteile vereinfacht jedoch die Arbeit und er- höht die Qualität des Ergebnisses wesentlich. f Vorsicht beim Düsenwechsel! Berühren Sie die heiße Düse nicht. Lassen Sie das Elek- trowerkzeug abkühlen und tragen Sie beim Wechsel Schutzhandschuhe. Sie können sich an der heißen Düse verbrennen. Lack entfernen/Kleber lösen (siehe Bild A) Setzen Sie die Flächendüse 8 (Zubehör) auf. Weichen Sie den Lack kurz mit Heißluft auf und heben Sie ihn mit einem scharfen, sauberen Spachtel ab. Lange Hitzeeinwirkung verbrennt den Lack und erschwert das Entfernen. Viele Klebemittel (z.B. Aufkleber) werden durch Wärme weich. Bei erwärmtem Kleber können Sie Verbindungen trennen oder überschüssigen Kleber entfernen. Lack von Fenstern entfernen (siehe Bild B) f Verwenden Sie unbedingt die Glasschutzdü- se 9 (Zubehör). Es besteht Glasbruchgefahr. Auf profilierten Flächen können Sie den Lack mit einem passenden Spachtel abheben und mit einer weichen Drahtbürste abbürsten. Kunststoffrohre verformen (siehe Bild C) Setzen Sie die Reflektordüse 10 (Zubehör) auf. Füllen Sie Kunststoffrohre mit Sand und ver- schließen Sie sie auf beiden Seiten, um das Ab- knicken des Rohres zu verhindern. Erwärmen Sie das Rohr gleichmäßig durch seitliches Hin- und Herbewegen. Kunststoff verschweißen (siehe Bild D) Setzen Sie die Reduzierdüse 13 und den Schweißschuh 12 (beide Zubehör) auf. Die zu verschweißenden Werkstücke und der Schweiß- draht 11 (Zubehör) müssen aus dem gleichen Material sein (z.B. beide PVC). Die Naht muss sauber und fettfrei sein. Erwärmen Sie die Nahtstelle vorsichtig, bis sie teigig wird. Beachten Sie, dass der Temperatur- bereich zwischen teigigem und flüssigem Zu- stand eines Kunststoffes gering ist. Führen Sie den Schweißdraht 11 zu und lassen Sie ihn in den Spalt einlaufen, sodass eine gleichmäßige Wulst entsteht. Schrumpfen (siehe Bild E) Setzen Sie die Reduzierdüse 13 (Zubehör) auf. Wählen Sie den Durchmesser des Schrumpf- schlauches 14 (Zubehör) entsprechend dem Werkstück (z.B. Kabelschuh). Erwärmen Sie den Schrumpfschlauch gleichmäßig. Wasserleitungen auftauen (siehe Bild F) f Prüfen Sie vor dem Erwärmen, ob es sich tatsächlich um eine Wasserleitung handelt. Wasserleitungen sind oft äußerlich nicht von Gasleitungen zu unterscheiden. Gasleitun- gen dürfen keinesfalls erwärmt werden. Setzen Sie die Winkeldüse 15 (Zubehör) auf. Erwärmen Sie eingefrorene Stellen immer vom Rand zur Mitte. Erwärmen Sie Kunststoffrohre sowie Verbindun- gen zwischen Rohrstücken besonders vorsich- tig, um Beschädigungen zu vermeiden. OBJ_BUCH-1344-001.book Page 10 Tuesday, November 23, 2010 3:15 PMDeutsch | 11 Bosch Power Tools 1 609 929 X68 | (23.11.10) Weichlöten (siehe Bild G) Setzen Sie für Punktlötungen die Reduzierdüse 13, für das Löten von Rohren die Reflektordüse 10 (beide Zubehör) auf. Falls Sie Lot ohne Flussmittel verwenden, geben Sie Lötfett oder Lötpaste auf die Lötstelle. Er- wärmen Sie die Lötstelle je nach Material ca. 50 bis 120 Sekunden. Geben Sie das Lot zu. Das Lot muss durch die Werkstücktemperatur schmelzen. Entfernen Sie gegebenenfalls nach dem Erkalten der Lotstelle das Flussmittel. Wartung und Service Wartung und Reinigung f Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steck- dose. f Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfal- len, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteil- bestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerk- zeuges an. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor- mationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Hand- werk und Ausbildung. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: [phone]* Fax: [phone]* (*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) E-Mail: [e-mail] Tel. Kundenberatung: [phone] (Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) Fax: [phone] E-Mail: [e-mail] Österreich Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Schweiz Tel.: [phone] Fax: [phone] Luxemburg Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwer- tung zugeführt werden. Werfen Sie Elektrowerkzeuge nicht in den Haus- müll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Um- setzung in nationales Recht müs- sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Änderungen vorbehalten. OBJ_BUCH-1344-001.book Page 11 Tuesday, November 23, 2010 3:15 PM12 | English 1 609 929 X68 | (23.11.10) Bosch Power Tools
