BRUGSANVISNING GHG 5002 Professional BOSCH

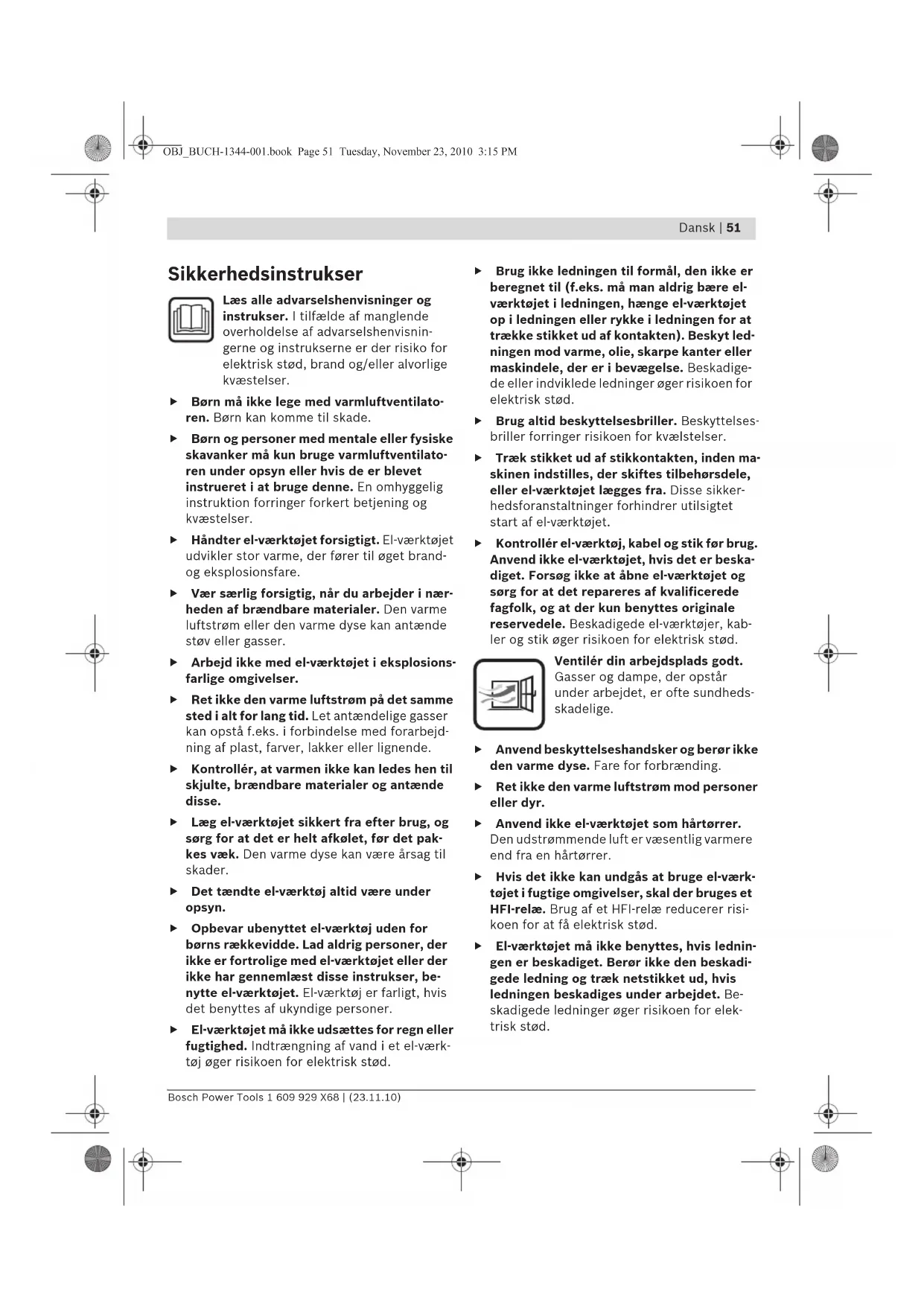

Sikkerhedsinstrukser Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisnin- gerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. f Børn må ikke lege med varmluftventilato- ren. Børn kan komme til skade. f Børn og personer med mentale eller fysiske skavanker må kun bruge varmluftventilato- ren under opsyn eller hvis de er blevet instrueret i at bruge denne. En omhyggelig instruktion forringer forkert betjening og kvæstelser. f Håndter el-værktøjet forsigtigt. El-værktøjet udvikler stor varme, der fører til øget brand- og eksplosionsfare. f Vær særlig forsigtig, når du arbejder i nær- heden af brændbare materialer. Den varme luftstrøm eller den varme dyse kan antænde støv eller gasser. f Arbejd ikke med el-værktøjet i eksplosions- farlige omgivelser. f Ret ikke den varme luftstrøm på det samme sted i alt for lang tid. Let antændelige gasser kan opstå f.eks. i forbindelse med forarbejd- ning af plast, farver, lakker eller lignende. f Kontrollér, at varmen ikke kan ledes hen til skjulte, brændbare materialer og antænde disse. f Læg el-værktøjet sikkert fra efter brug, og sørg for at det er helt afkølet, før det pak- kes væk. Den varme dyse kan være årsag til skader. f Det tændte el-værktøj altid være under opsyn. f Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller der ikke har gennemlæst disse instrukser, be- nytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. f El-værktøjet må ikke udsættes for regn eller fugtighed. Indtrængning af vand i et el-værk- tøj øger risikoen for elektrisk stød. f Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el- værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt led- ningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadige- de eller indviklede ledninger øger risikoen for elektrisk stød. f Brug altid beskyttelsesbriller. Beskyttelses- briller forringer risikoen for kvælstelser. f Træk stikket ud af stikkontakten, inden ma- skinen indstilles, der skiftes tilbehørsdele, eller el-værktøjet lægges fra. Disse sikker- hedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. f Kontrollér el-værktøj, kabel og stik før brug. Anvend ikke el-værktøjet, hvis det er beska- diget. Forsøg ikke at åbne el-værktøjet og sørg for at det repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede el-værktøjer, kab- ler og stik øger risikoen for elektrisk stød. Ventilér din arbejdsplads godt. Gasser og dampe, der opstår under arbejdet, er ofte sundheds- skadelige. f Anvend beskyttelseshandsker og berør ikke den varme dyse. Fare for forbrænding. f Ret ikke den varme luftstrøm mod personer eller dyr. f Anvend ikke el-værktøjet som hårtørrer. Den udstrømmende luft er væsentlig varmere end fra en hårtørrer. f Hvis det ikke kan undgås at bruge el-værk- tøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risi- koen for at få elektrisk stød. f El-værktøjet må ikke benyttes, hvis lednin- gen er beskadiget. Berør ikke den beskadi- gede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Be- skadigede ledninger øger risikoen for elek- trisk stød. OBJ_BUCH-1344-001.book Page 51 Tuesday, November 23, 2010 3:15 PM52 | Dansk 1 609 929 X68 | (23.11.10) Bosch Power Tools Funktionsbeskrivelse Klap venligst foldesiden med illustration af pro- duktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen. Beregnet anvendelse El-værktøjet er beregnet til at forme og svejse plast, fjerne farvelag og opvarme krympeslan- ger. Den er også egnet til at lodde og fortinne, løsne klæbeforbindelser og optø vandledninger. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illu- strationssiden. 1 Dyse 2 Varmebeskyttelse 3 Fralægningsflade 4 Start-/stop-kontakt med luftmængde- og temperaturregulator (GHG 500-2/GHG 600-3) 5 Start-stop-kontakt med luftmængderegula- tor (GHG 630 DCE) 6 Taste til temperaturregulering (GHG 630 DCE) 7 Display (GHG 630 DCE) 8 Fladdyse* 9 Glasbeskyttelsesdyse* 10 Reflektordyse* 11 Svejsetråd* 12 Svejsesko* 13 Reduktionsdyse* 14 Krympeslange* 15 Vinkeldyse* *Tilbehør, som er illustreret og beskrevet i betjenings- vejledningen, er ikke indeholdt i leveringen. Det fuld- stændige tilbehør findes i vores tilbehørsprogram. Støjinformation Måleværdier for støj beregnet iht. EN 60745. El-værktøjets A-vægtede lydtrykniveau er typisk under 70 dB(A). Tekniske data Varmluftventilator GHG ... Professional

500-2 600-3 630 DCE 630 DCE

• Typenummer 0 601 p. 94
• A 0 p. 94
• B 0 p. 94
• C 7 C 7 Nominel spænding V 220–240 220–240 115–127 220–240 Nominel optagen effekt W1600 1800 1500 2000 Luftmængde l/min 240/450 250/350/500 110/250/400 150/300/500 Temperatur på dyseudgang ca. °C 300/500 50/400/600 50–600 50–630 Temperatur-målenøjagtighed –på dyseudgang – i visningen ± 10 % p. 94

• Uden for driftstemperaturen kan displayet blive sort.Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere. OBJ_BUCH-1344-001.book Page 52 Tuesday, November 23, 2010 3:15 PMDansk | 53 Bosch Power Tools 1 609 929 X68 | (23.11.10) Brug Ibrugtagning f Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivel- serne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V. Start GHG 500-2: Tryk start-stop-kontakten 4 i stilling I eller II. GHG 600-3: Tryk start-stop-kontakten 4 i stilling I, II eller III. GHG 630 DCE: Tryk start-stop-kontakten 5 i stil- ling I, II eller III. Termobeskyttelsesfrakobling: Bliver el-værktø- jet for varmt (f.eks. som følge af ophobet luft), slukkes varmen automatisk, ventilatoren kører dog videre. Er el-værktøjet afkølet til driftstem- peratur, tilkobles varmen automatisk igen. Stop GHG 500-2/GHG 600-3: Tryk start-stop-kontak- ten 4 i stilling 0. GHG 630 DCE: Tryk start-stop-kontakten 5 i stil- ling 0. GHG 600-3/GHG 630 DCE: Lad el-værktøjet efter lang tids arbejde ved høj temperatur kort tid køre i koldlufttrinnet I til afkøling, før det slukkes. Luftmængde og temperatur reguleres (GHG 500-2/GHG 600-3) Med start-stop-kontakten 4 kan der vælges mel- lem forskellige luftmængde- og temperaturkom- binationer: GHG 600-3: Koldlufttrinnet I er egnet til at afkøle et opvarmet emne eller til at tørre farve. Det er li- geledes egnet til at afkøle el-værktøjet, før det lægges fra eller før påsætningsdyserne skiftes. Luftmængde indstilles (GHG 630 DCE) Med start-stop-kontakten 5 kan luftmængden reguleres i tre trin: Reducér luftmængden f.eks., hvis omgivelserne for et emne ikke skal varmes alt for meget op el- ler hvis et let emne evt. kan forskyde sig på grund af luftstrømmen. I koldlufttrinnet I er temperaturen fastlagt til 50 °C, i varmlufttrinnene II og III kan temperatu- ren reguleres trinløst. Temperatur indstilles (GHG 630 DCE) Temperaturen kan kun reguleres i varmlufttrin- nene II og III. I koldlufttrinnet I er temperaturen fastlagt til 50 °C. Når der skiftes fra koldlufttrinnet I til et af varm- lufttrinnene, fremkommer den sidst indstillede måltemperatur i ca. 3 sekunder mellem blinken- de pile i displayet 7. Måltemperaturen er ens for begge varmlufttrin II og III og ændrer sig ikke, hvis der skiftes mellem de to trin. Temperaturen øges ved at trykke på tasten til temperaturregulering 6 på „+“, temperaturen sænkes ved at trykke på „–“. Med et kort tryk på tasten 6 øges eller sænkes temperaturen 10 °C. Med et langt tryk på tasten øges eller sænkes temperaturen konstant 10 °C, til tasten slippes eller den max. eller min. temperatur er nået. Ændres temperaturindstillingen, har el-værktø- jet brug for et kort stykke tid for at opvarme eller afkøle luftstrømmen. Måltemperaturen vises i denne tid i displayet 7 mellem blinkende pile. Er måltemperaturen nået, slukker pilene, og dis- playet viser den aktuelle temperatur. Trin GHG 500-2 GHG 600-3 l/min °C l/min °C I 240 300 250 50 II 450 500 350 400 III – – 500 600 Trin ved nominel spænding 115–127 V: 220–240 V: l/min l/min I 110 150 II 250 300 III 400 500 OBJ_BUCH-1344-001.book Page 53 Tuesday, November 23, 2010 3:15 PM54 | Dansk 1 609 929 X68 | (23.11.10) Bosch Power Tools Skiftes der fra varmlufttrinnene II eller III til koldlufttrinnet I, varer det kun et øjeblik, før el- værktøjet er afkølet til 50 °C. Under afkølingen vises den faktiske temperatur på dyseudgangen i displayet 7. Koldlufttrinnet I er egnet til at afkøle et opvar- met emne eller til at tørre farve. Det er ligeledes egnet til at afkøle el-værktøjet, før det lægges fra eller før påsætningsdyserne skiftes. Arbejdsvejledning f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Bemærk: Anbring ikke dysen 1 alt for nær i for- hold til det emne, der skal bearbejdes. Den op- ståede luftophobning kan føre til overophedning af el-værktøjet. Varmebeskyttelse tages af Til arbejde på særligt smalle steder kan varme- beskyttelsen 2 tages af. f Vær forsigtig foran den varme dyse! Arbejde uden varmebeskyttelse er forbundet med øget forbrændingsfare. Sluk for el-værktøjet og lad det afkøle, før var- mebeskyttelsen 2 tages af og sættes på. El-værktøjet afkøles noget hurtigere ved at lade det køre ved den laveste, indstillelige tempera- tur i kort tid. Tag varmebeskyttelsen 2 af ved at skrue den til venstre og sæt den på igen ved at skrue den til højre. El-værktøj stilles fra (se Fig. C) Stil el-værktøjet fra på fralægningsfladerne 3, så det kan afkøle eller for at få begge hænder fri til at kunne arbejde. f Arbejd særlig forsigtig med det frastillede el-værktøj! Du kan komme til at brænde dig på den varme dyse eller den varme luftstrøm. Eksempler på arbejde Illustrationerne med arbejdseksemplerne findes på foldesiderne. Temperaturangivelserne i arbejdseksemplerne er vejledende, der kan afvige afhængigt af mate- rialets beskaffenhed. Dysens afstand retter sig efter det materiale, der skal bearbejdes. Den optimale temperatur til den enkelte anven- delse finder man bedst frem til ved at prøve sig frem. Start altid med et lavt temperaturtrin. Du kan arbejde uden tilbehør ved alle arbejdsek- semplerne undtagen lak på vinduer „Lak fjernes fra vinduer“. Brug af de foreslåede tilbehørsdele letter dog arbejdet og øger kvaliteten af arbejds- resultatet. f Dyseskift skal foretages forsigtigt! Berør ikke den varme dyse. Lad el-værktøjet afkøle og brug beskyttelseshandsker, når dysen skiftes. Du kan forbrænde dig på den varme dyse. Lak fjernes/klæber løsnes (se Fig. A) Sæt fladdysen 8 (tilbehør) på. Opblød lakken kort med varm luft og fjern den herefter med en skarp, ren spartel. Lang varmepåvirkning medfø- rer, at lakken brænder fast, hvorved den er van- skeligere at fjerne. Mange klæbemidler (f.eks. fra etikettter) blive bløde, når de bliver varme. Når klæberen er varm, kan du fjerne forbindelser eller fjerne overskydende klæber. Lak fjernes fra vinduer (se Fig. B) f Anvend ubetinget glasbeskyttelsesdyse 9 (tilbehør). Pas på – glasset kan gå i stykker. På profilerede flader kan lakken fjernes med en passende spartel og børste den af med en blød trådbørste. Plastrør deformeres (se Fig. C) Sæt reflektordysen 10 (tilbehør) på. Fyld plastrø- ret med sand og luk det i begge sider for at for- hindre, at røret knækker. Opvarm røret jævnt ved at bevæge værktøjet frem og tilbage på siden. OBJ_BUCH-1344-001.book Page 54 Tuesday, November 23, 2010 3:15 PMDansk | 55 Bosch Power Tools 1 609 929 X68 | (23.11.10) Plast sammensvejses (se Fig. D) Sæt reduktionsdysen 13 og svejseskoen 12 (beg- ge tilbehør) på. De emner, der skal svejses sam- men, og svejsetråden 11 (tilbehør) skal være af det samme materiale (f.eks. begge PVC). Søm- men skal være ren og fedtfri. Opvarm sømstedet forsigtigt, til det er lige så blødt som en dej. Vær opmærksom på, at tem- peraturområdet mellem dejagtig og flydende til- stand for plast er lille. Tilfør svejsetråden 11 og lad den løbe ind i spal- ten, så der opstår en vulst. Krympning (se Fig. E) Sæt reduktionsdysen 13 (tilbehør) på. Vælg dia- meteren på krympeslangen 14 (tilbehør) iht. emnet (f.eks. kabelsko). Opvarm krympeslan- gen jævnt. Vandledninger optøs (se Fig. F) f Kontrollér før opvarmningen, at der rent faktisk er tale om en vandledning. Det er of- te vanskeligt at se forskel på vandledninger og gasledninger. Gasledninger må under in- gen omstændigheder opvarmes. Sæt vinkeldysen 15 (tilbehør) på. Opvarm altid frossede steder fra kanten ind mod midten. Opvarm plastrør samt forbindelser mellem rør- stykker særligt forsigtigt for at undgå skader. Blød lodning (se Fig. G) Sæt til punktlodninger reduceringsdysen 13 på, til lodning af rør reflektordyse 10 på (begge til- behør). Benyttes lod uden flusmiddel, kommes lodfedt eller lodpasta på loddestedet. Opvarm loddeste- det i ca. 50 til 120 sekunder afhængigt af materi- alet. Tilsæt loddemidlet. Værktøjstemperaturen skal få loddemidlet til at smelte. Fjern i givet fald flusmidlet, når loddestedet er blevet afkølet. Vedligeholdelse og service Vedligeholdelse og rengøring f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. f El-værktøj og el-værktøjets ventilationsåb- ninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal repara- tionen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. El-værktøjets 10-cifrede typenummer (se type- skilt) skal altid angives ved forespørgsler og be- stilling af reservedele. Kundeservice og kunderådgivning Kundeservice besvarer dine spørgsmål vedr. re- paration og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informati- oner om reservedele findes også under: www.bosch-pt.com Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendel- se og indstilling af produkter og tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tel. Service Center: [phone] Fax: [phone] E-Mail: [e-mail] Bortskaffelse El-værktøj, tilbehør og emballage skal genbru- ges på en miljøvenlig måde. Smid ikke el-værktøj ud sammen med det almin- delige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasse- ret elektrisk udstyr indsamles se- parat og genbruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. OBJ_BUCH-1344-001.book Page 55 Tuesday, November 23, 2010 3:15 PM56 | Svenska 1 609 929 X68 | (23.11.10) Bosch Power Tools
