GEBRUIKSAANWIJZING GHG 5002 Professional BOSCH

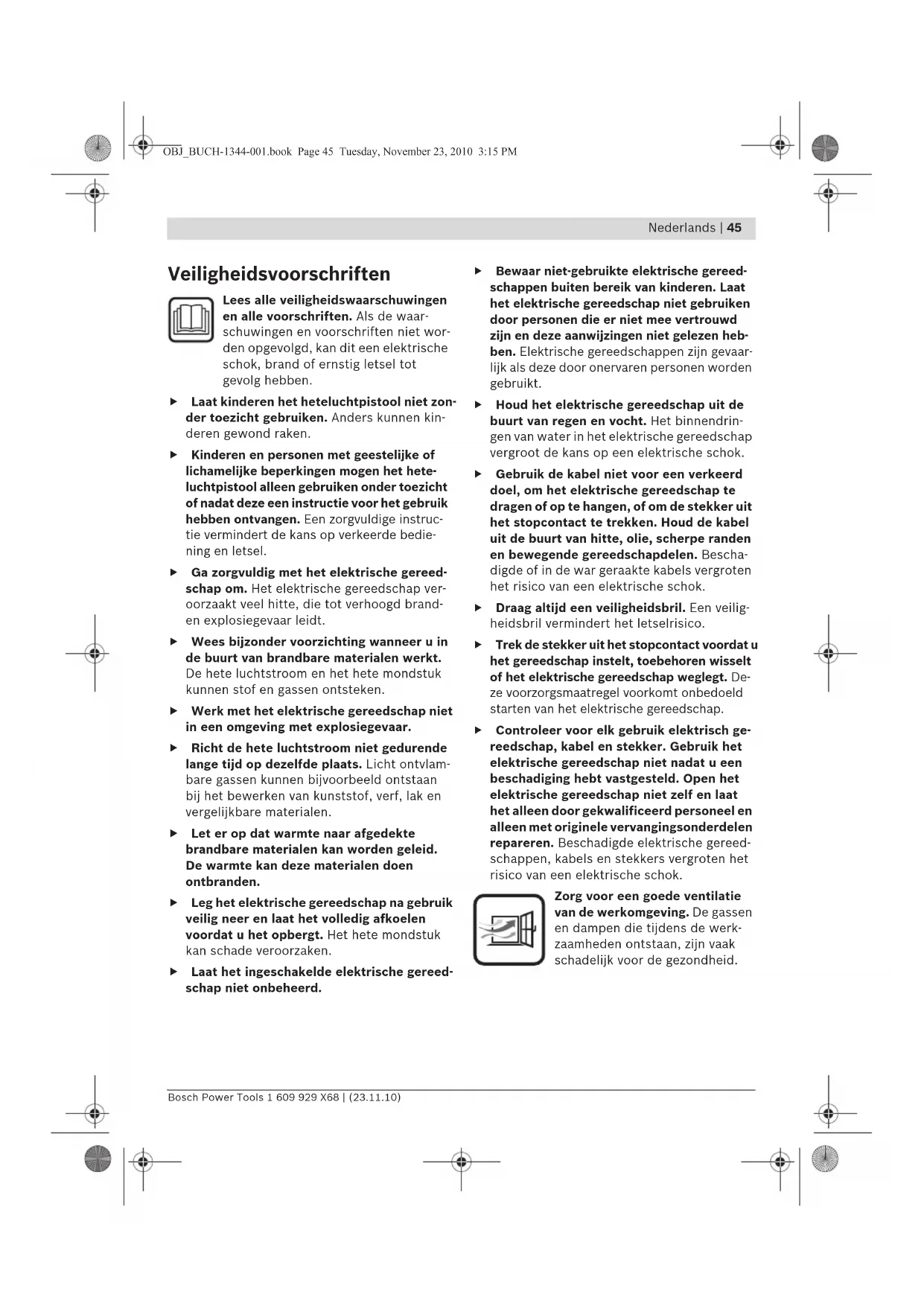

Veiligheidsvoorschriften Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waar- schuwingen en voorschriften niet wor- den opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. f Laat kinderen het heteluchtpistool niet zon- der toezicht gebruiken. Anders kunnen kin- deren gewond raken. f Kinderen en personen met geestelijke of lichamelijke beperkingen mogen het hete- luchtpistool alleen gebruiken onder toezicht of nadat deze een instructie voor het gebruik hebben ontvangen. Een zorgvuldige instruc- tie vermindert de kans op verkeerde bedie- ning en letsel. f Ga zorgvuldig met het elektrische gereed- schap om. Het elektrische gereedschap ver- oorzaakt veel hitte, die tot verhoogd brand- en explosiegevaar leidt. f Wees bijzonder voorzichting wanneer u in de buurt van brandbare materialen werkt. De hete luchtstroom en het hete mondstuk kunnen stof en gassen ontsteken. f Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar. f Richt de hete luchtstroom niet gedurende lange tijd op dezelfde plaats. Licht ontvlam- bare gassen kunnen bijvoorbeeld ontstaan bij het bewerken van kunststof, verf, lak en vergelijkbare materialen. f Let er op dat warmte naar afgedekte brandbare materialen kan worden geleid. De warmte kan deze materialen doen ontbranden. f Leg het elektrische gereedschap na gebruik veilig neer en laat het volledig afkoelen voordat u het opbergt. Het hete mondstuk kan schade veroorzaken. f Laat het ingeschakelde elektrische gereed- schap niet onbeheerd. f Bewaar niet-gebruikte elektrische gereed- schappen buiten bereik van kinderen. Laat het elektrische gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet gelezen heb- ben. Elektrische gereedschappen zijn gevaar- lijk als deze door onervaren personen worden gebruikt. f Houd het elektrische gereedschap uit de buurt van regen en vocht. Het binnendrin- gen van water in het elektrische gereedschap vergroot de kans op een elektrische schok. f Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen, of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Bescha- digde of in de war geraakte kabels vergroten het risico van een elektrische schok. f Draag altijd een veiligheidsbril. Een veilig- heidsbril vermindert het letselrisico. f Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het elektrische gereedschap weglegt. De- ze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. f Controleer voor elk gebruik elektrisch ge- reedschap, kabel en stekker. Gebruik het elektrische gereedschap niet nadat u een beschadiging hebt vastgesteld. Open het elektrische gereedschap niet zelf en laat het alleen door gekwalificeerd personeel en alleen met originele vervangingsonderdelen repareren. Beschadigde elektrische gereed- schappen, kabels en stekkers vergroten het risico van een elektrische schok. Zorg voor een goede ventilatie van de werkomgeving. De gassen en dampen die tijdens de werk- zaamheden ontstaan, zijn vaak schadelijk voor de gezondheid. OBJ_BUCH-1344-001.book Page 45 Tuesday, November 23, 2010 3:15 PM46 | Nederlands 1 609 929 X68 | (23.11.10) Bosch Power Tools f Draag werkhandschoenen en raak het hete mondstuk niet aan. Er bestaat verbrandings- gevaar. f Richt de hete luchtstroom nooit op perso- nen of dieren. f Gebruik het elektrische gereedschap niet als haardroger. De naar buiten komende luchtstroom is veel heter dan die van een haardroger. f Als het gebruik van het elektrische gereed- schap in een vochtige omgeving onvermij- delijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekscha- kelaar vermindert het risico van een elektri- sche schok. f Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de be- schadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Bescha- digde kabels vergroten het risico van een elektrische schok. Functiebeschrijving Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest. Gebruik volgens bestemming Het elektrische gereedschap is bestemd voor het vervormen en lassen van kunststof, verwij- deren van verflagen en verwarmen van krimp- kousen. Het is ook geschikt voor het solderen en vertinnen, losmaken van lijmverbindingen en ontdooien van waterleidingen. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. 1 Mondstuk 2 Warmte-isolatie 3 Steunvlak 4 Aan/uit-schakelaar met regelaar luchthoe- veelheid en temperatuur (GHG 500-2/GHG 600-3) 5 Aan/uit-schakelaar met luchtvolumeregelaar (GHG 630 DCE) 6 Toets voor temperatuurregeling (GHG 630 DCE) 7 Display (GHG 630 DCE) 8 Plat mondstuk* 9 Sponningmondstuk* 10 Reflectormondstuk* 11 Lasdraad* 12 Lasschoen* 13 Reduceermondstuk* 14 Krimpkous* 15 Haaks mondstuk*

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma. Informatie over geluid Meetwaarden voor geluid bepaald volgens EN 60745. Het A-gewogen geluidsdrukniveau van het elek- trische gereedschap is kenmerkend minder dan 70 dB(A). OBJ_BUCH-1344-001.book Page 46 Tuesday, November 23, 2010 3:15 PMNederlands | 47 Bosch Power Tools 1 609 929 X68 | (23.11.10) Technische gegevens Gebruik Ingebruikneming f Let op de netspanning! De spanning van de stroombron moet overeenkomen met de ge- gevens op het typeplaatje van het elektri- sche gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. Inschakelen GHG 500-2: Duw de aan/uit-schakelaar 4 in stand I of II. GHG 600-3: Duw de aan/uit-schakelaar 4 in stand I, II of III. GHG 630 DCE: Duw de aan/uit-schakelaar 5 in stand I, II of III. Thermische beveiliging: Bij oververhitting (bij- voorbeeld door luchtophoping) schakelt het elektrische gereedschap de verwarming auto- matisch uit. De blazer blijft echter werken. Wan- neer het elektrische gereedschap tot de bedrijf- stemperatuur is afgekoeld, wordt de verwarming automatisch weer ingeschakeld. Uitschakelen GHG 500-2/GHG 600-3: Duw de aan/uit-schake- laar 4 in stand 0. GHG 630 DCE: Duw de aan/uit-schakelaar 5 in stand 0. GHG 600-3/GHG 630 DCE: Laat het elektrische gereedschap na langdurige werkzaamheden met hoge temperatuur vóór het uitschakelen ter af- koeling korte tijd in de stand met koude lucht I lopen. Heteluchtpistool GHG ... Professional

500-2 600-3 630 DCE 630 DCE

• Zaaknummer 0 601 p. 94
• A 0 p. 94
• B 0 p. 94
• C 7 C 7 Nominale spanning V 220–240 220–240 115–127 220–240 Opgenomen vermogen W1600 1800 1500 2000 Luchtvolume l/min 240/450 250/350/500 110/250/400 150/300/500 Temperatuur bij uitgang mondstuk ca. °C 300/500 50/400/600 50–600 50–630 Temperatuurmeetnauwkeurig- heid – bij de mondstukopening – in de indicatie ± 10 % p. 94

± 10 % ± 5% ± 10 % ± 5% Bedrijfstemperatuur display* °C – – 0...+50 0...+50 Gewicht volgens EPTA-Procedure 01/2003 kg 0,75 0,8 0,9 0,9 Isolatieklasse /II /II /II /II

• Buiten de bedrijfstemperatuur kan het display zwart worden. Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken. OBJ_BUCH-1344-001.book Page 47 Tuesday, November 23, 2010 3:15 PM48 | Nederlands 1 609 929 X68 | (23.11.10) Bosch Power Tools Luchthoeveelheid en temperatuur regelen (GHG 500-2/GHG 600-3) Met de aan/uit-schakelaar 4 kunt u kiezen uit verschillende combinaties van luchthoeveelheid en temperatuur: GHG 600-3: De koudeluchtstand I is geschikt voor het afkoelen van een verhit werkstuk of het drogen van verf. Deze is eveneens geschikt om het elektrische gereedschap af te koelen voor- dat het wordt neergezet of vóór het wisselen van de mondstukken. Luchthoeveelheid regelen (GHG 630 DCE) Met de aan/uit-schakelaar 5 kunt u de luchthoe- veelheid in drie standen regelen: Verminder de luchthoeveelheid bijvoorbeeld wanneer de omgeving van een werkstuk niet overmatig mag worden verhit of wanneer een licht werkstuk door de luchtstroom kan ver- schuiven. In de koudeluchtstand I is de temperatuur vast- gelegd op 50 °C, in de heteluchtstanden II en III is de temperatuur traploos regelbaar. Temperatuur regelen (GHG 630 DCE) De temperatuur is alleen regelbaar in de hete- luchtstanden II en III. In de koudeluchtstand I is de temperatuur vastgelegd op 50 °C. Bij overgang van de koudeluchtstand I naar een van de heteluchtstanden verschijnt de laatst ingestelde doeltemperatuur gedurende ca. 3 seconden tussen knipperende pijlen in het display 7. De doeltemperatuur is gelijk voor beide heteluchtstanden II en III verandert bij een overgang tussen beide standen niet. Als u de temperatuur wilt verhogen, drukt u op de toets voor luchthoeveelheidsregeling 6 op „+”. Als u de temperatuur wilt verlagen, drukt u op „–”. Als u de toets 6 kort indrukt, wordt de tempera- tuur met 10 °C verhoogd resp. verlaagd. Als u de toets langer indrukt, wordt de temperatuur continu met 10 °C verhoogd of verlaagd tot de toets wordt losgelaten of tot de maximale resp. minimale temperatuur is bereikt. Bij verandering van de gewenste temperatuur heeft het elektrische gereedschap korte tijd no- dig om de luchtstroom te verwarmen of af te koelen. De gewenste temperatuur wordt gedu- rende deze tijd in het display 7 tussen knippe- rende pijlen weergegeven. Na het bereiken van de gewenste temperatuur gaan de pijlen uit en geeft het display de actuele temperatuur weer. Bij de overgang van de heteluchtstanden II of III naar de koudeluchtstand I duurt het korte tijd voordat het elektrische gereedschap tot 50 °C is afgekoeld. Tijdens het afkoelen wordt in het display 7 de werkelijke temperatuur bij de mondstukopening weergegeven. De koudeluchtstand I is geschikt voor het afkoe- len van een verhit werkstuk of het drogen van verf. Deze is eveneens geschikt om het elektri- sche gereedschap af te koelen voordat het wordt neergezet of vóór het wisselen van de mondstukken. Tips voor de werkzaamheden f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Opmerking: Breng het mondstuk 1 niet te dicht bij het te bewerken werkstuk. De ophoping van warme lucht kan tot oververhitting van het elek- trische gereedschap leiden. Stand GHG 500-2 GHG 600-3 l/min °C l/min °C I 240 300 250 50 II 450 500 350 400 III – – 500 600 Stand bij nominale spanning 115–127 V: 220–240 V: l/min l/min I 110 150 II 250 300 III 400 500 OBJ_BUCH-1344-001.book Page 48 Tuesday, November 23, 2010 3:15 PMNederlands | 49 Bosch Power Tools 1 609 929 X68 | (23.11.10) Warmtebescherming verwijderen Voor werkzaamheden op bijzonder nauwe plaat- sen kunt u de warmtebescherming 2 verwijderen. f Voorzichtig voor heet mondstuk! Bij werk- zaamheden zonder warmtebescherming be- staat een verhoogd verbrandingsgevaar. Voor het verwijderen of aanbrengen van de warmtebescherming 2 schakelt u het elektri- sche gereedschap uit en laat u het afkoelen. Als u het elektrische gereedschap sneller wilt laten afkoelen, kunt u het ook kort met de laagst instelbare temperatuur laten lopen. Draai de warmtebescherming 2 tegen de wijzers van de klok in los en met de wijzers van de klok mee weer vast. Elektrisch gereedschap neerzetten (zie afbeelding C) Plaats het elektrische gereedschap op de steun- vlakken 3 om het te laten afkoelen of om beide handen voor de werkzaamheden vrij te hebben. f Werk met het neergezette elektrische ge- reedschap bijzonder voorzichtig! U kunt zich aan het hete mondstuk of aan de hete luchtstroom verbranden. Toepassingsvoorbeelden De afbeeldingen van de werkvoorbeelden vindt u op de uitvouwbare pagina’s. De in de werkvoorbeelden vermelde temperatu- ren zijn richtwaarden, die afhankelijk van de aard van het materiaal kunnen afwijken. De af- stand van het mondstuk is afhankelijk van het te bewerken materiaal. De optimale temperatuur voor de gewenste toe- passing kunt u proefondervindelijk bepalen. Be- gin altijd met een lage temperatuurstand. U kunt bij alle werkvoorbeelden behalve „Lak van kozijnen verwijderen” zonder toebehoren werken. Het gebruik van het voorgestelde toe- behoren vereenvoudigt echter de werkzaamhe- den en verhoogt de kwaliteit van het resultaat in belangrijke mate. f Voorzichtig bij het wisselen van het mond- stuk! Raak het hete mondstuk niet aan. Laat het elektrische gereedschap afkoelen en draag werkhandschoenen bij het wisselen. U kunt zich aan het hete mondstuk verbranden. Lak verwijderen en lijm losmaken (zie afbeelding A) Breng het platte mondstuk 8 (toebehoren) aan. Maak de lak gedurende korte tijd zacht met hete lucht en verwijder de lak met een scherp en schoon plamuurmes. Langdurige inwerking van hitte verbrandt de lak en maakt het verwijderen moeilijk. Veel lijmsoorten (bijvoorbeeld stickerlijm) wor- den door warmte zacht. Als de lijm verwarmd is, kunt u verbindingen losmaken of overtollige lijm verwijderen. Lak van kozijnen verwijderen (zie afbeelding B) f Gebruik beslist het sponningmondstuk 9 (toebehoren). Er bestaat gevaar voor glas- breuk. Van geribbelde vlakken kunt u de lak met een ge- schikt plamuurmes verwijderen en vervolgens met een zachte draadborstel wegborstelen. Kunststof buizen vervormen (zie afbeelding C) Breng het reflectormondstuk 10 (toebehoren) aan. Vul de kunststof buis met zand en sluit de buis aan beide zijden af om knikken van de buis te voorkomen. Verwarm de buis gelijkmatig door deze zijwaarts heen en weer te bewegen. Kunststof lassen (zie afbeelding D) Breng het reduceermondstuk 13 en de las- schoen 12 (beide toebehoren) aan. De te lassen werkstukken en de lasdraad 11 (toebehoren) moeten van hetzelfde materiaal zijn (bijvoor- beeld beide pvc). De naad moet schoon en vet- vrij zijn. Verwarm de naad voorzichtig tot deze deegach- tig wordt. Houd er rekening mee dat het tempe- ratuurverschil tussen deegachtige en vloeibare toestand van kunststoffen gering is. Voer de lasdraad 11 toe en laat deze in de spleet lopen, zodat een gelijkmatige verdikking ont- staat. Krimpen (zie afbeelding E) Breng het reduceermondstuk 13 (toebehoren) aan. Kies de diameter van de krimpkous 14 (toe- behoren) afhankelijk van het werkstuk (bijvoor- beeld kabelschoen). Verwarm de krimpkous ge- lijkmatig. OBJ_BUCH-1344-001.book Page 49 Tuesday, November 23, 2010 3:15 PM50 | Nederlands 1 609 929 X68 | (23.11.10) Bosch Power Tools Waterleidingen ontdooien (zie afbeelding F) f Controleer voor het verwarmen, of het wer- kelijk een waterleiding betreft. Waterleidin- gen zijn vaak aan hun uiterlijk niet van gaslei- dingen te onderscheiden. Gasleidingen mogen in geen geval worden verwarmd. Breng het haakse mondstuk 15 (toebehoren) aan. Verwarm bevroren plaatsen altijd van de rand tot aan het midden. Verwarm kunststof buizen en verbindingen tus- sen buisstukken bijzonder voorzichtig om be- schadigingen te voorkomen. Zacht solderen (zie afbeelding G) Breng voor het puntsolderen het reduceer- mondstuk 13 aan, en breng voor het solderen van buizen het reflectormondstuk 10 (beide toe- behoren) aan. Als u soldeersel zonder vloeimiddel gebruikt, dient u soldeervet of soldeerpasta op de sol- deerplaats aan te brengen. Verwarm de soldeer- plaats afhankelijk van het materiaal ca. 50 tot 120 seconden. Breng het soldeersel aan. Het soldeersel moet door de gereedschaptempera- tuur smelten. Verwijder het vloeimiddel even- tueel na het afkoelen van de soldeerplaats. Onderhoud en service Onderhoud en reiniging f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. f Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch de- fect raken, dient de reparatie te worden uitge- voerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervan- gingsonderdelen altijd het uit tien cijfers be- staande zaaknummer volgens het typeplaatje van het elektrische gereedschap. Klantenservice en advies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice advi- seren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebe- horen. Nederland Tel.: [phone] Fax: [phone] E-mail: [e-mail] België en Luxemburg Tel.: [phone] Fax: [phone] E-mail: [e-mail] Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu ver- antwoorde wijze worden hergebruikt. Gooi elektrische gereedschappen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2002/96/EG betreffende elektri- sche en elektronische oude appa- raten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze wor- den hergebruikt. Wijzigingen voorbehouden. OBJ_BUCH-1344-001.book Page 50 Tuesday, November 23, 2010 3:15 PMDansk | 51 Bosch Power Tools 1 609 929 X68 | (23.11.10)
