ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GHG 5002 Professional BOSCH

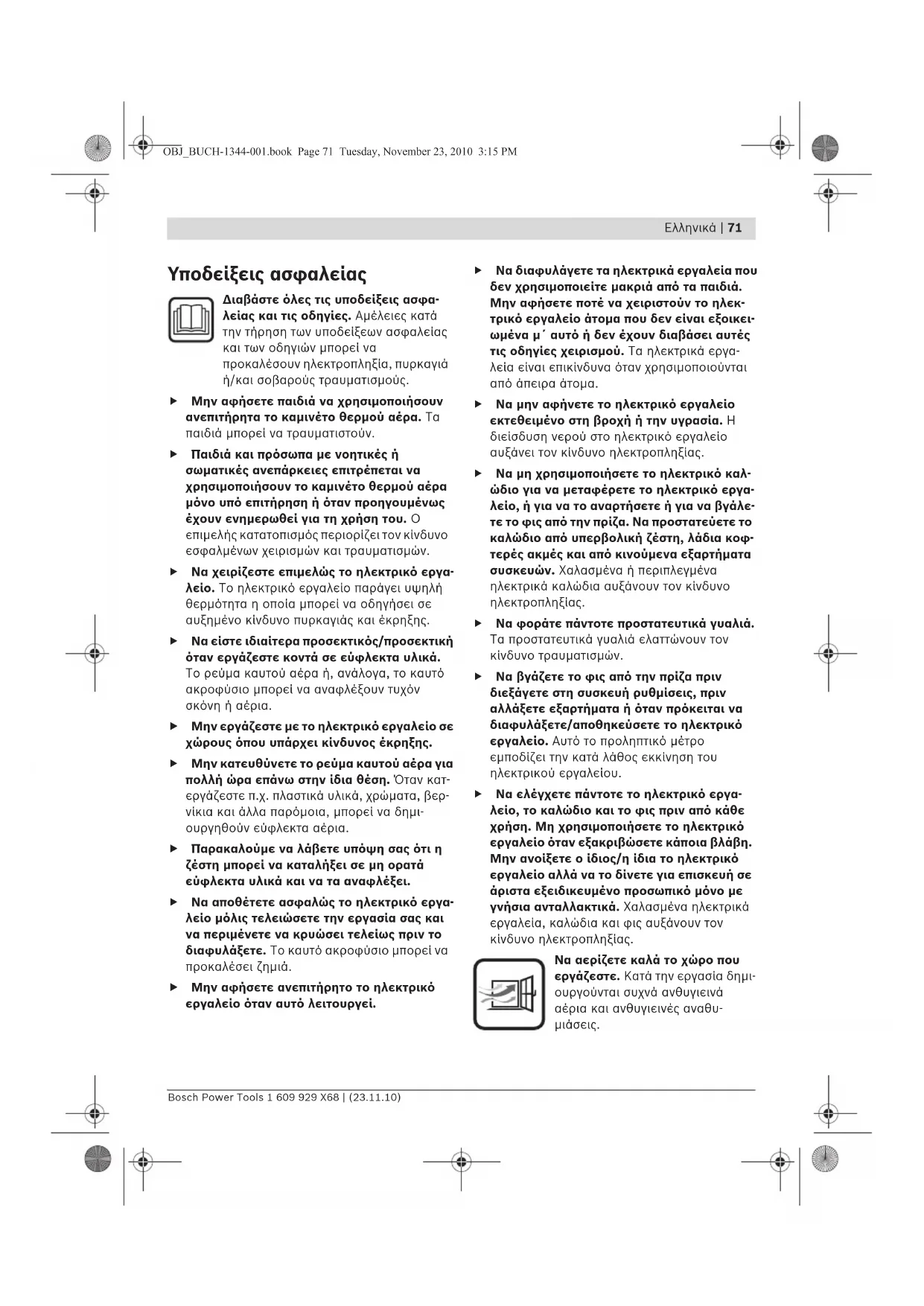

Υποδείξεις ασφαλείας Διαβάστε όλες τις υποδείξεις ασφα- λείας και τις οδηγίες. Αμέλειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. f Μην αφήσετε παιδιά να χρησιμοποιήσουν ανεπιτήρητα το καμινέτο θερμού αέρα. Τα παιδιά μπορεί να τραυματιστούν. f Παιδιά και πρόσωπα με νοητικές ή σωματικές ανεπάρκειες επιτρέπεται να χρησιμοποιήσουν το καμινέτο θερμού αέρα μόνο υπό επιτήρηση ή όταν προηγουμένως έχουν ενημερωθεί για τη χρήση του. Ο επιμελής κατατοπισμός περιορίζει τον κίνδυνο εσφαλμένων χειρισμών και τραυματισμών. f Να χειρίζεστε επιμελώς το ηλεκτρικό εργα- λείο. Το ηλεκτρικό εργαλείο παράγει υψηλή θερμότητα η οποία μπορεί να οδηγήσει σε αυξημένο κίνδυνο πυρκαγιάς και έκρηξης. f Να είστε ιδιαίτερα προσεκτικός/προσεκτική όταν εργάζεστε κοντά σε εύφλεκτα υλικά. Το ρεύμα καυτού αέρα ή, ανάλογα, το καυτό ακροφύσιο μπορεί να αναφλέξουν τυχόν σκόνη ή αέρια. f Μην εργάζεστε με το ηλεκτρικό εργαλείο σε χώρους όπου υπάρχει κίνδυνος έκρηξης. f Μην κατευθύνετε το ρεύμα καυτού αέρα για πολλή ώρα επάνω στην ίδια θέση. Όταν κατ- εργάζεστε π.χ. πλαστικά υλικά, χρώματα, βερ- νίκια και άλλα παρόμοια, μπορεί να δημι- ουργηθούν εύφλεκτα αέρια. f Παρακαλούμε να λάβετε υπόψη σας ότι η ζέστη μπορεί να καταλήξει σε μη ορατά εύφλεκτα υλικά και να τα αναφλέξει. f Να αποθέτετε ασφαλώς το ηλεκτρικό εργα- λείο μόλις τελειώσετε την εργασία σας και να περιμένετε να κρυώσει τελείως πριν το διαφυλάξετε. Το καυτό ακροφύσιο μπορεί να προκαλέσει ζημιά. f Μην αφήσετε ανεπιτήρητο το ηλεκτρικό εργαλείο όταν αυτό λειτουργεί. f Να διαφυλάγετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από τα παιδιά. Μην αφήσετε ποτέ να χειριστούν το ηλεκ- τρικό εργαλείο άτομα που δεν είναι εξοικει- ωμένα μ' αυτό ή δεν έχουν διαβάσει αυτές τις οδηγίες χειρισμού. Τα ηλεκτρικά εργα- λεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα άτομα. f Να μην αφήνετε το ηλεκτρικό εργαλείο εκτεθειμένο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. f Να μη χρησιμοποιήσετε το ηλεκτρικό καλ- ώδιο για να μεταφέρετε το ηλεκτρικό εργα- λείο, ή για να το αναρτήσετε ή για να βγάλε- τε το φις από την πρίζα. Να προστατεύετε το καλώδιο από υπερβολική ζέστη, λάδια κοφ- τερές ακμές και από κινούμενα εξαρτήματα συσκευών. Χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. f Να φοράτε πάντοτε προστατευτικά γυαλιά. Τα προστατευτικά γυαλιά ελαττώνουν τον κίνδυνο τραυματισμών. f Να βγάζετε το φις από την πρίζα πριν διεξάγετε στη συσκευή ρυθμίσεις, πριν αλλάξετε εξαρτήματα ή όταν πρόκειται να διαφυλάξετε/αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτό το προληπτικό μέτρο εμποδίζει την κατά λάθος εκκίνηση του ηλεκτρικού εργαλείου. f Να ελέγχετε πάντοτε το ηλεκτρικό εργα- λείο, το καλώδιο και το φις πριν από κάθε χρήση. Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο όταν εξακριβώσετε κάποια βλάβη. Μην ανοίξετε ο ίδιος/η ίδια το ηλεκτρικό εργαλείο αλλά να το δίνετε για επισκευή σε άριστα εξειδικευμένο προσωπικό μόνο με γνήσια ανταλλακτικά. Χαλασμένα ηλεκτρικά εργαλεία, καλώδια και φις αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Να αερίζετε καλά το χώρο που εργάζεστε. Κατά την εργασία δημι- ουργούνται συχνά ανθυγιεινά αέρια και ανθυγιεινές αναθυ-

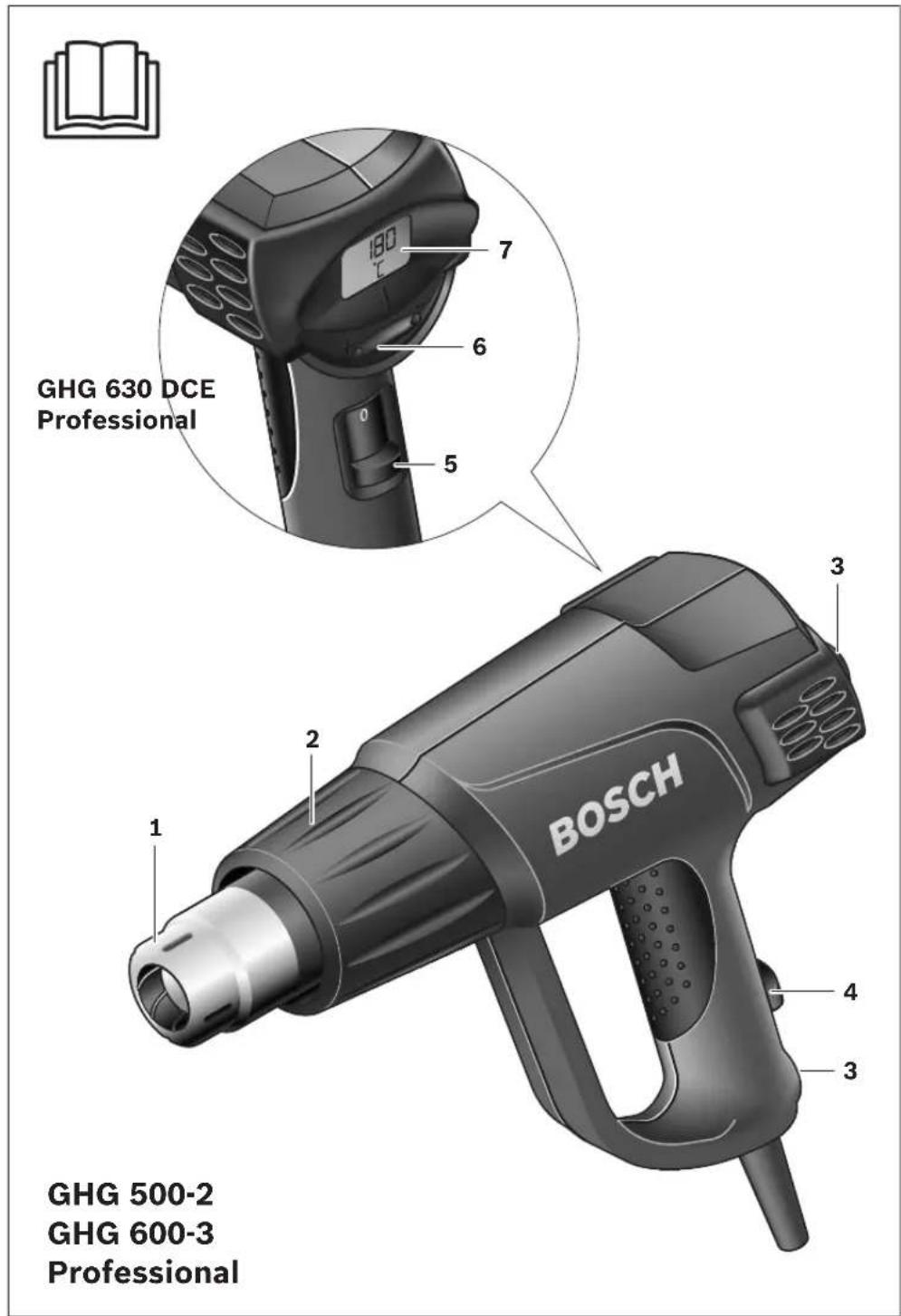

OBJ_BUCH-1344-001.book Page 71 Tuesday, November 23, 2010 3:15 PM72 | Eλληνικά 1 609 929 X68 | (23.11.10) Bosch Power Tools f Να φοράτε προστατευτικά γάντια και να μην αγγίζετε τα καυτά ηλεκτρόδια. Δημιουργεί- ται κίνδυνος εγκαυμάτων. f Να μην κατευθύνετε τον καυτό αέρα επάνω σε πρόσωπα ή ζώα. f Να μην χρησιμοποιείτε το ηλεκτρικό εργα- λείο σαν σεσουάρ. Το εξερχόμενο ρεύμα αέρα είναι σημαντικά πιο καυτό από εκείνο του σεσουάρ. f Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε να χρησιμοποιήσετε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει των κίνδυνο ηλεκτροπληξίας. f Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο όταν το ηλεκτρικό καλώδιό του είναι χαλασ- μένο. Μην αγγίξετε το χαλασμένο καλώδιο και βγάλτε το φις από την πρίζα όταν το καλώδιο υποστεί βλάβη/χαλάσει κατά τη διάρκεια της εργασίας σας. Τυχόν χαλασμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Περιγραφή λειτουργίας Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με την απεικόνιση της συσκευής κι αφήστε την ανοιχτή όσο θα διαβάζετε τις οδηγίες χειρισμού. Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται για μορφο- ποίηση και τη συγκόλληση πλαστικών υλικών, την αφαίρεση χρωμάτων καθώς και για το ζέσταμα θερμοσυσταλτών σωληνώσεων. Είναι επίσης κατάλληλο για κόλλημα με καλάι και για επικασσιτέρωση, για το λύσιμο συγκολλήσεων καθώς και για το ξεπάγωμα σωλήνων νερού. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών. 1 Ακροφύσιο 2 Προστασία θερμότητας 3 Επιφάνεια απόθεσης 4 Διακόπτης ON/OFF με ρύθμιση θερμοκρασίας και ποσότητα αέρος (GHG 500-2/GHG 600-3) 5 Διακόπτης ON/OFF με ρυθμιστή όγκου αέρα (GHG 630 DCE) 6 Πλήκτρο για ρύθμιση θερμοκρασίας (GHG 630 DCE) 7 Οθόνη (GHG 630 DCE) 8 Ακροφύσιο επιφανείας* 9 Ακροφύσιο προστασίας γυαλιού* 10 Ανακλαστικό ακροφύσιο* 11 Σύρμα συγκόλλησης* 12 Πέλμα συγκόλλησης* 13 Ακροφύσιο συστολής* 14 Θερμοσυσταλτή σωλήνωση* 15 Γωνιακό ακροφύσιο* *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοίτα το πρόγραμμα εξαρτημάτων. Πληροφορία για το θόρυβο Οι τιμές μέτρησης του θορύβου εξακριβώθηκαν κατά EN 60745. Η χαρακτηριστική στάθμη ακουστικής πίεσης του ηλεκτρικού εργαλείου εξακριβώθηκε σύμφωνα με την καμπύλη Α και είναι χαμηλότερη από 70 dB(A). OBJ_BUCH-1344-001.book Page 72 Tuesday, November 23, 2010 3:15 PMEλληνικά | 73 Bosch Power Tools 1 609 929 X68 | (23.11.10) Τεχνικά χαρακτηριστικά

f Δώστε προσοχή στην τάση δικτύου! Η τάση της ηλεκτρικής πηγής πρέπει να ταυτίζεται με την τάση που είναι αναγραμμένη στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου. Ηλεκτρικά εργαλεία με χαρακτη- ριστική τάση 230 V λειτουργούν και με τάση 220 V. Θέση σε λειτουργία GHG 500-2: Πατήστε το διακόπτη ON/OFF 4 στη θέση I ή II. GHG 600-3: Πατήστε το διακόπτη ON/OFF 4 στη θέση I, II ή III. GHG 630 DCE: Πατήστε το διακόπτη ON/OFF 5 στη θέση I, II ή III. Θερμική προστατευτική απόζευξη: Σε περίπτω- ση υπερθέρμανσης (π.χ. λόγω «μποτιλιαρίσμα- τος» του αέρα) το ηλεκτρικό εργαλείο διακόπτει αυτόματα τη θέρμανση, ενώ ο ανεμιστήρας συνε- χίζει να εργάζεται. Η θέρμανση ενεργοποιείται πάλι όταν το ηλεκτρικό εργαλείο αποκτήσει πάλι τη θερμοκρασία λειτουργείας. Θέση εκτός λειτουργίας GHG 500-2/GHG 600-3: Πατήστε το διακόπτη ON/OFF 4 στη θέση 0. GHG 630 DCE: Πατήστε το διακόπτη ON/OFF 5 στη θέση 0. GHG 600-3/GHG 630 DCE: Όταν θα έχετε εργαστεί με το ηλεκτρικό εργαλείο για πολλή ώρα με υψηλή θερμοκρασία αφήστε το πρώτα, πριν το θέσετε εκτός λειτουργίας, να λειτουργήσει στη βαθμίδα ψυχρού αέρα I για να

Καμινέτο θερμού αέρα GHG ... Professional

500-2 600-3 630 DCE 630 DCE

• Αριθμός ευρετηρίου 0 601 p. 94
• A 0 p. 94
• B 0 p. 94
• C 7 C 7 Ονομαστική τάση V220–240 220–240 115–127 220–240 Ονομαστική ισχύς W1600 1800 1500 2000 p. 94

l/min 240/450 250/350/500 110/250/400 150/300/500 Θερμοκρασία στην έξοδο ακροφυσίου, περίπου °C 300/500 50/400/600 50–600 50–630 Ακρίβεια μέτρησης θερμοκρασίας – στην έξοδο του ακροφυσίου – στην ένδειξη ± 10 %

± 10 % ± 5% ± 10 % ± 5% Θερμοκρασία λειτουργίας στην

°C – – 0...+50 0...+50 Βάρος σύμφωνα με EPTA-Procedure 01/2003 kg 0,75 0,8 0,9 0,9 Κατηγορία μόνωσης /II /II /II /II

• Εκτός της θερμοκρασίας λειτουργίας μπορεί να σκοτεινιάσει η οθόνη. Παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου σας. Οι εμπορικοί χαρακτηρισμοί ορισμένων ηλεκτρικών εργαλείων μπορεί να διαφέρουν. OBJ_BUCH-1344-001.book Page 73 Tuesday, November 23, 2010 3:15 PM74 | Eλληνικά 1 609 929 X68 | (23.11.10) Bosch Power Tools Ρύθμιση ποσότητας αέρος και θερμοκρασίας (GHG 500-2/GHG 600-3) Με το διακόπτη ON/OFF 4 μπορείτε να επιλέξετε μεταξύ διαφορετικών συνδυασμών ποσότητας αέρος και θερμοκρασίας: GHG 600-3: Η βαθμίδα ψυχρού αέρα I Η βαθμί- δα ψυχρού αέρα Ι είναι κατάλληλη για την ψύξη μεταλλικών τεμαχίων ή για το στέγνωμα χρωμά- των. Είναι επίσης κατάλληλη για την ψύξη του ηλεκτρικού εργαλείου πριν το αποθέσετε ή πριν αλλάξετε ακροφύσιο. Ρύθμιση όγκου αέρα (GHG 630 DCE) Με το διακόπτη ON/OFF 5 μπορείτε να ρυθμί- σετε την ποσότητα αέρος σε τρεις βαθμίδες: Να μειώνετε τον όγκο αέρα όταν π.χ. το περιβάλλον ενός υπό κατεργασία τεμαχίου δεν πρέπει να θερμανθεί υπερβολικά ή όταν ένα ελαφρό υπό κατεργασία τεμάχιο θα μπορούσε να μετακινηθεί από το ρεύμα αέρα. Στη βαθμίδα ψυχρού αέρα I η θερμοκρασία είναι σταθερά ρυθμισμένη σε 50 °C. Στις βαθμίδες θερμού αέρα II και III η θερμοκρασία ρυθμίζεται αδιαβάθμιστα. Ρύθμιση θερμοκρασίας (GHG 630 DCE) Η θερμοκρασία ρυθμίζεται μόνο στις βαθμίδες θερμού αέρα II και III. Στη βαθμίδα ψυχρού αέρα I η θερμοκρασία είναι σταθερά ρυθμισμένη σε 50 °C. Όταν μεταβαίνετε από τη βαθμίδα ψυχρού αέρα I σε μια από τις βαθμίδες θερμού αέρα, στην οθόνη 7, μεταξύ των βελών που αναβοσβήνουν, εμφανίζεται για 3 δευτερόλεπτα περίπου η θερμοκρασία που είχε ρυθμιστεί για τελευταία φορά. Η επιδιωκόμενη θερμοκρασία είναι ίδια και για τις δυο βαθμίδες II και III και δεν αλλάζει όταν μεταβείτε από τη μια βαθμίδα στην άλλη. Για να αυξήσετε τη θερμοκρασία πατήστε το πλήκτρο ρύθμισης της θερμοκρασίας 6 στο «+», για να μειώσετε τη θερμοκρασία στο «–». Σύντομο πάτημα του πλήκτρου 6 αυξάνει ή, αντίθετα, μειώνει τη θερμοκρασία κατά 10 °C. Διαρκές πάτημα του πλήκτρου αυξάνει ή, αντίθετα, μειώνει τη θερμοκρασία επίσης διαρκώς κατά 10 °C, μέχρι να αφεθεί ελεύθερο το πλήκτρο ή μέχρι να επιτευχθεί η ελάχιστη ή η μέγιστη θερμοκρασία. Όταν μεταβληθεί η ρύθμιση θερμοκρασίας το ηλεκτρικό εργαλείο χρειάζεται λίγο χρόνο για να μπορέσει να θερμάνει ή, αντίστοιχα, να ψυχράνει ανάλογα το ρεύμα αέρα. Μέχρι τότε η επιδιωκόμενη θερμοκρασία εμφανίζεται στην οθόνη 7 ανάμεσα σε βέλη που αναβοσβήνουν. Μόλις επιτευχθεί η επιδιωκόμενη θερμοκρασία σβήνουν τα βέλη και στην οθόνη εμφανίζεται η τρέχουσα θερμοκρασία. Όταν μεταβαίνετε από τη βαθμίδα θερμού αέρα II ή III Όταν μεταβαίνετε από τη βαθμίδα θερμού αέρα I το ηλεκτρικό εργαλείο κατεβαίνει στους 50 °C μετά την πάροδο λίγου χρόνου. Κατά τη διάρκεια της ψύξης στην οθόνη 7 παρουσιάζεται η πραγματική θερμοκρασία στην έξοδο του ακροφυσίου. Η βαθμίδα ψυχρού αέρα I Η βαθμίδα ψυχρού αέρα Ι είναι κατάλληλη για την ψύξη μεταλλικών τεμαχίων ή για το στέγνωμα χρωμάτων. Είναι επίσης κατάλληλη για την ψύξη του ηλεκτρικού εργαλείου πριν το αποθέσετε ή πριν αλλάξετε

Βαθμίδα GHG 500-2 GHG 600-3 l/min °C l/min °C I 240 300 250 50 II 450 500 350 400 III ––500 600 Βαθμίδα σε ονομαστική τάση 115–127 V: 220–240 V: l/min l/min I 110 150 II 250 300 III 400 500 OBJ_BUCH-1344-001.book Page 74 Tuesday, November 23, 2010 3:15 PMEλληνικά | 75 Bosch Power Tools 1 609 929 X68 | (23.11.10) Υποδείξεις εργασίας f Βγάζετε το φις από την πρίζα πριν από οποια- δήποτε εργασία στο ηλεκτρικό εργαλείο. Υπόδειξη: Να μην πλησιάζετε το ακροφύσιο 1 πολύ κοντά στο υπό κατεργασία τεμάχιο. Ο στάσι- μος αέρας που δημιουργείται μπορεί να οδηγήσει στην υπερθέρμανση του ηλεκτρικού εργαλείου. Αφαίρεση της προστασίας θερμότητας Για να εργαστείτε σε ιδιαίτερα στενές θέσεις μπορείτε να αφαιρέσετε την προστασία θερμό- τητας 2. f Προσέξτε το καυτό ακροφύσιο! Κατά την ερ- γασία χωρίς προστασία θερμότητας αυξάνει ο κίνδυνος εγκαυμάτων. Για να αφαιρέσετε ή για να τοποθετήσετε την προστασία θερμότητας 2 θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και αφήστε το να

Για την ταχύτερη ψύξη του ηλεκτρικού εργαλείου μπορείτε να το αφήσετε να λειτουργήσει στην πιο χαμηλή θερμοκρασία που μπορεί να ρυθμιστεί. Ξεβιδώστε την προστασία θερμότητας 2 γυρί- ζοντάς την με φορά αντίθετη της ωρολογιακής ή, ανάλογα, γυρίστε την με ωρολογιακή φορά για να την τοποθετήσετε. Απόθεση του ηλεκτρικού εργαλείου (βλέπε εικόνα C) Αποθέστε το ηλεκτρικό εργαλείο επάνω στις επιφάνειες απόθεσης 3 για να κρυώσει ή για να μπορέσετε να εργαστείτε ελεύθερα και με τα δυο

f Όταν αποθέσετε το ηλεκτρικό εργαλείο για να μπορέσετε να εργαστείτε ελεύθερα, τότε πρέπει να είσαστε ιδιαίτερα προσεκτικοί/ προσεκτικές! Μπορεί να τραυματιστείτε στο καυτό ακροφύσιο ή από τον καυτό αέρα. Παραδείγματα εργασίας Οι εικόνες για τα παραδείγματα εργασίας βρίσκονται στις διπλωμένες σελίδες. Τα στοιχεία θερμοκρασίας στα παραδείγματα εργασίας αποτελούν προσανατολιστικές τιμές οι οποίες μπορεί να διαφέρουν, ανάλογα με τη σύσ- ταση του εκάστοτε υλικού. Η απόσταση του ακρο- φυσίου εξαρτάται από το υπό κατεργασία υλικό. Να εξακριβώνετε την άριστη θερμοκρασία για την εκάστοτε χρήση με πρακτική δοκιμή. Να αρχίζετε πάντοτε με τη χαμηλή βαθμίδα θερμοκρασίας. Σε όλα τα παραδείγματα εργασίας μπορείτε να εργαστείτε χωρίς πρόσθετα εξαρτήματα, εκτός από το παράδειγμα «Αφαίρεση λάκας από παράθυρα». Όμως, η χρήση των προτεινόμενων εξαρτημάτων απλοποιεί την εργασία και αυξάνει σημαντικά την ποιότητα των αποτελεσμάτων. f Προσοχή όταν αλλάζετε τα ακροφύσια! Μην αγγίζετε τα καυτά ακροφύσια. Να αφήνετε το ηλεκτρικό εργαλείο να κρυώσει και να φοράτε προστατευτικά γάντια. Μπορεί να τραυματιστείτε στο καυτό ακροφύσιο. Αφαίρεση λάκας/Λύση κόλλας από παράθυρα (βλέπε εικόνα A) Τοποθετήστε το ακροφύσιο επιφανειών 8 (ειδικό εξάρτημα). Μαλακώστε λίγο τη λάκα και ακολούθως ανασηκώστε την με μια κοφτερή και καθαρή σπάτουλα. Το συνεχές ζέσταμα καίει τη λάκα δυσκολεύοντας έτσι την αφαίρεσή της. Το ζέσταμα μαλακώνει πολλά κολλητικά μέσα (π.χ. τα αυτοκόλλητα). Ζεσταίνοντας την κόλλα μπορείτε να λύσετε τις συνδέσεις ή/και να αφαιρέσετε την περίσσια κόλλα. Αφαίρεση λάκας από παράθυρα (βλέπε εικόνα B) f Πρέπει να χρησιμοποιείτε οπωσδήποτε το ακροφύσιο προστασίας γυαλιού 9 (ειδικό εξάρτημα). Διαφορετικά μπορεί να σπάσει το

Από επιφάνειες διατομής [προφίλ] πρέπει να ανασηκώνετε τη λάκα με μια κατάλληλη σπά- τουλα και ακολούθως να βουρτσίζετε με μια μαλακή βούρτσα. OBJ_BUCH-1344-001.book Page 75 Tuesday, November 23, 2010 3:15 PM76 | Eλληνικά 1 609 929 X68 | (23.11.10) Bosch Power Tools Διαμόρφωση πλαστικών σωλήνων (βλέπε εικόνα C) Τοποθετήστε το ανακλαστικό ακροφύσιο 10 (ειδικό εξάρτημα). Γεμίστε τον πλαστικό σωλήνα με άμμο και σφραγίστε τον και στις δυο πλευρές για να μην μπορεί να διπλώσει. Ζεστάνετε το σω- λήνα ομοιόμορφα με εναλλάξ πλάγιες κινήσεις. Συγκόλληση πλαστικών (βλέπε εικόνα D) Τοποθετήστε το ακροφύσιο συστολής 13 και το πέλμα συγκόλλησης 12 (και τα δυο ειδικά εξ- αρτήματα). Τα υπό συγκόλληση τεμάχια και το ηλεκτρόδιο συγκόλλησης 11 (ειδικό εξάρτημα) πρέπει να είναι από το ίδιο υλικό (π.χ. από PVC). Η ραφή πρέπει να είναι καθαρή και χωρίς λάδια ή

Ζεστάνετε προσεκτικά τη θέση συγκόλλησης μέχρι να αποκτήσει μορφή ζύμης. Να έχετε υπόψη σας, ότι η περιοχή θερμοκρασία μεταξύ ζυμοειδούς και υγρής κατάστασης ενός πλαστι- κού υλικού είναι ελάχιστη. Προσθέστε τώρα το ηλεκτρόδιο συγκόλλησης 11 και αφήστε το τρέξει στη σχισμή φροντίζοντας να δημιουργείται μια ομοιόμορφη συνεχής ραφή. Συρρίκνωση (βλέπε εικόνα E) Τοποθετήστε το ακροφύσιο συστολής 13 (ειδικό εξάρτημα). Επιλέξτε τη διάμετρο του θερμο- συσταλτής σωλήνωσης 14 (ειδικό παρελκόμενο) ανάλογα με το υπό κατεργασία τεμάχιο (π.χ. πέδιλο καλωδίου). Ζεστάνετε τη θερμοσυσταλτή σωλήνωση ομοιόμορφα. Ξεπάγωμα σωλήνων νερού (βλέπε εικόνα F) f Πριν ζεστάνετε το σωλήνα πρέπει να βεβαι- ωθείτε ότι πρόκειται πράγματι για σωλήνα νερού. Συχνά οι σωλήνες νερού δεν διαφέ- ρουν εξωτερικά από τους αγωγούς αερίου. Δεν επιτρέπεται σε καμιά περίπτωση το ζέσταμα αγωγών αερίου. Τοποθετήστε το γωνιακό ακροφύσιο 15 (ειδικό εξάρτημα). Να θερμαίνετε τα παγωμένα μέρη πάντοτε από τα άκρα προς τα μέσα. Να προσέχετε ιδιαιτέρως όταν θερμαίνετε πλα- στικούς σωλήνες ή συνδέσεις μεταξύ σωλήνων για να αποφύγετε ενδεχόμενες ζημιές. Κασσιτεροκόλληση (βλέπε εικόνα G) Για σημειακές κολλήσεις τοποθετήστε το ακροφύσιο συστολής 13, για το κόλλημα σωλήνων το ακροφύσιο ανάκλασης 10 (και τα δυο ειδικά εξαρτήματα). Σε περίπτωση που χρησιμοποιείτε καλάι χωρίς συλλίπασμα, τότε να επαλείψετε τη θέση συγκόλλησης με λίπος ή πάστα συγκόλλησης. Θερμάνετε την υπό συγκόλληση θέση 50 έως 120 δευτερόλεπτα περίπου. Ακουμπήστε τώρα το καλάι. Το καλάι πρέπει να λιώσει από τη θερμοκρασία του υπό κατεργασία τεμαχίου. Αν χρειαστεί, καθαρίστε την θέση συγκόλλησης από το περίσσιο συλλίπασμα. Συντήρηση και Service Συντήρηση και καθαρισμός f Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό

f Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού καθαρές για να μπορείτε να εργάζεσθε καλά και ασφαλώς. Αν παρ’ όλες τις επιμελημένες μεθόδους κατα- σκευής κι ελέγχου το ηλεκτρικό εργαλείο σταμα- τήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch. Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή. OBJ_BUCH-1344-001.book Page 76 Tuesday, November 23, 2010 3:15 PMEλληνικά | 77 Bosch Power Tools 1 609 929 X68 | (23.11.10) Service και σύμβουλος πελατών To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική

www.bosch-pt.com Η ομάδα συμβούλων της Βosch σας υποστηρίζει ευχαρίστως όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών.

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Μόνο για χώρες της ΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2002/96/EΚ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Τηρούμε το δικαίωμα αλλαγών. OBJ_BUCH-1344-001.book Page 77 Tuesday, November 23, 2010 3:15 PM78 | Türkçe 1 609 929 X68 | (23.11.10) Bosch Power Tools
