I koldlufttrinnet I er temperaturen fastlagt til 50 °C, i varmlufttrinnene II og III kan temperaturen reguleres trinløst.

Temperatur indstilles (GHG 630 DCE)

Temperaturen kan kun reguleres i varmlufttrinnene II og III. I koldlufttrinnet I er temperaturen fastlagt til 50 °C.

Lak fjernes fra vinduer (se Fig. B)

Plastrør deformeres (se Fig. C)

Vedligeholdelse og service

Vedligeholdelse og rengøring

Sikkerhetsinformasjon

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ikke la barn bruke varmluftviften uten oppsyn. Barn kan skades.
Barn og personer med mentale eller fysiske innskrenkninger må kun bruke varmluftviften under oppsyn eller etter at de har fått opplæring i bruken. En grundig opplæring reduserer faren for feil bruk og skader.
Vær forsiktig med elektroverktøy. Elektroverktøy oppretter sterk varme som fører til større fare for brann og eksplosjoner.
Vær spesielt forsiktig når du arbeider i nærheten av brennbare materialer. Den varme luftstrømmen hhv. den varme dysen kan antenne støv og gass.
Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser.
Ikke rett den varme luftstrømmen mot samme sted over lengre tid. Lett antennelige gasser kan f.eks. oppstå ved bearbeidelse av kunststoff, maling, lakk eller lignende materialer.
Husk på at varme kan ledes til skjulte brennbare materialer og antenne disse.
▶ Legg elektroverktøyet sikkert ned etter bruk og la det avkjøle helt før du pakker det bort. Den varme dysen kan forårsake skader.
▶ La aldri det innkoblede elektroverktøyet være uten oppsyn.
Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
- Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
▶ Bruk alltid vernebriller. Vernebriller reducerer risikoen for skader.
- Trekk støpselet ut av stikkontakten før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Før hver bruk må du kontrollere elektroverktøyet, ledningen og støpselet. Ikke bruk elektroverktøyet hvis du registrerer skader. Du må ikke åpne elektroverktøyet selv og la det alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Skadet elektroverktøy, ledning og støpsel øker risikoen for elektriske støt.

Arbeidsplassen må luftes godt. Gass og damp som oppstår i løpet av arbeidet er ofte helsefarlig.

▶ Bruk vernehansker og berør ikke den varme dysen. Det er fare for forbrenninger.
▶ Rett den varme luftstrømmen ikke mot personer eller dyr.
Ikke bruk elektroverktøyet som føn. Luftstrømmen er vesentlig varmere enn på en føn.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.
Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt.

62 | Norsk

Funksjonsbeskrivelse

Brett ut utbrettssiden med bildet av maskinen, og la denne siden være utbrettet mens du leser bruksanvisningen.

Formålsmessig bruk

Elektroverktøyet er beregnet til forming og sveising av kunststoff, fjerning av maling og oppvarming av krympeslanger. Det er også egnet til lodding og fortinning, løsning av limforbindelser og til opptining av vannledninger.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Dyse
2 Varmebeskyttelse
3 Frastillingsflate
4 På-/av-bryter med luftmengde- og tempera-turregulering (GHG 500-2/GHG 600-3)

5 På-/av-bryter med luftmengderegulering (GHG 630 DCE)
6 Tast for temperaturregulering (GHG 630 DCE)
7 Display (GHG 630 DCE)
8 Flatedyse*
9 Glassbeskyttelsesdyse*

10 Reflektordyse*

11 Sveisetråd*

12 Sveisesko*

13 Reduksjonsdyse*

14 Krympeslange*

15 Vinkeldyse*

Måleverdier for lyden funnet i henhold til EN 60745.

Det typiske lydtrykknivået for elektroverktøyet er mindre enn 70 dB(A).

Tekniske data

Varmluftvifte GHG ...Professional	500-2 600-3 630 DCE 630 DCE
Produktnummer 0 601 ...	94A 0.. 94B 0.. 94C 7.. 94C 7..
Nominell spenning	V 220-240 220-240 115-127 220-240
Opptatt effekt	W 1 6 0 0 1800 1500 2000
Luftmengde	l/min 240/450 250/350/500 110/250/400 150/300/500
Temperatur på dyseutgangen ca.	°C 300/500 50/400/600		50-600	50-630
Temperatur-målenøyaktighet
- på dyseutgangen	± 10%	± 10%	± 10%	± 10%
- i anvisningen	-	-	± 5%	± 5%
Driftstemperatur display*	°C -	-	0...+50	0...+50
Vekt tilsvarende
EPTA-Procedure 01/2003	kg 0,75	0,8	0,9	0,9
Beskyttelsesklasse	☐/II	☐/II	☐/II	☐/II

* Utenfor driftstemperaturen kan displayet bli sort.
Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Norsk | 63

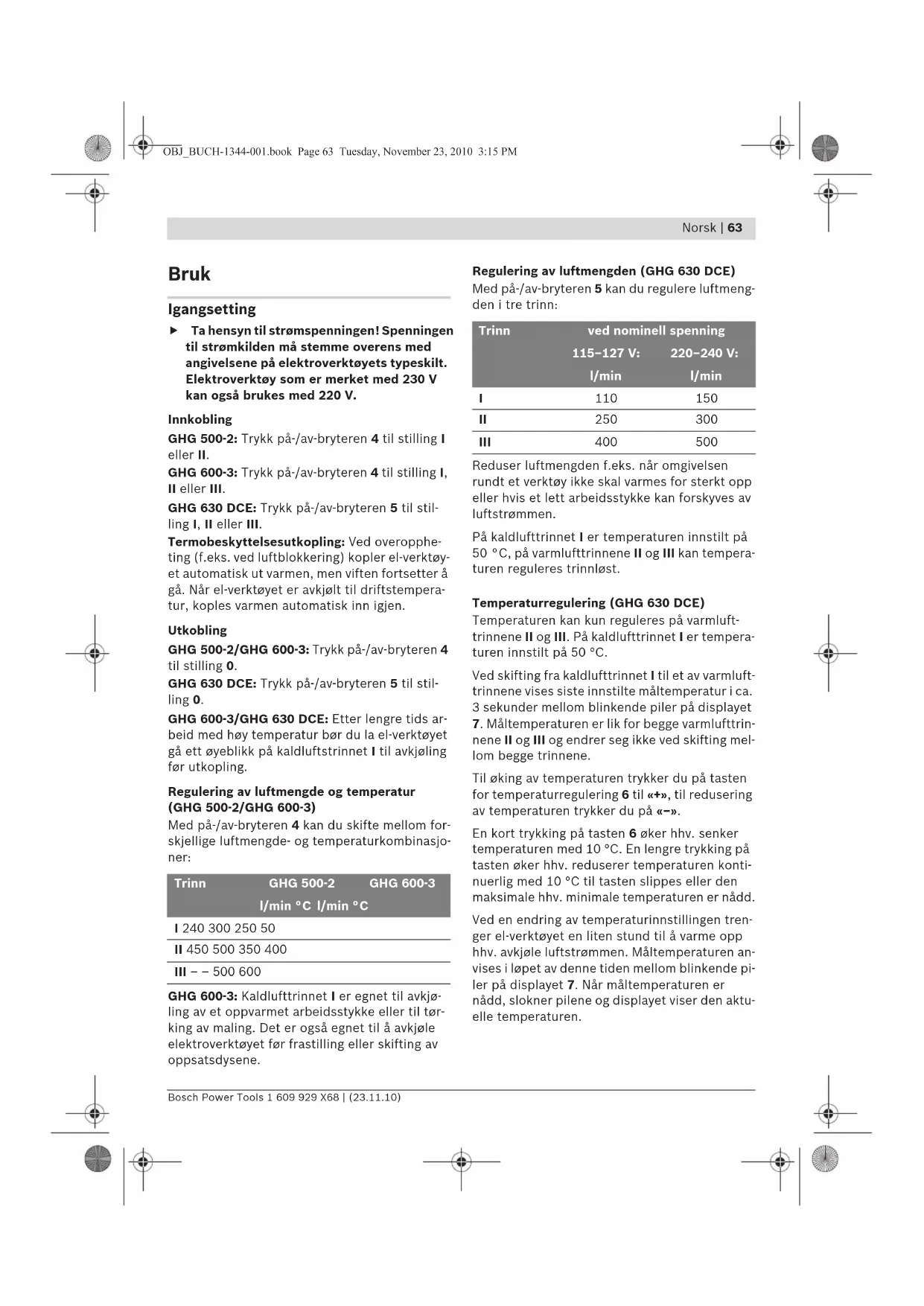

Bruk

Igangsetting

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.

Innkobling

GHG 500-2: Trykk på-/av-bryteren 4 til stilling I eller II.

GHG 600-3: Trykk på/-av-bryteren 4 til stilling I, II eller III.

GHG 630 DCE: Trykk på/-av-bryteren 5 til stilling I, II eller III.

Termobeskyttelsesutkopling: Ved overopphe- ting (f.eks. ved luftblokkering) kopler el-verktøy- et automatisk ut varmen, men viften fortsetter å gå. Når el-verktøyet er avkjølt til driftstemperatur, koples varmen automatisk inn igjen.

Utkobling

GHG 500-2/GHG 600-3: Trykk på-/av-bryteren 4 til stilling 0.

GHG 630 DCE: Trykk på/-av-bryteren 5 til stilling 0.

GHG 600-3/GHG 630 DCE: Etter lengre tids arbeid med høy temperatur bør du la el-verktøyet gå ett øyeblikk på kaldluftstrinnet I til avkjøling før utkopling.

Regulering av luftmengde og temperatur (GHG 500-2/GHG 600-3)

Med på/-av-bryteren 4 kan du skifte mellom forskjellige luftmengde- og temperaturkombinasjoner:

Trinn	GHG 500-2	GHG 600-3
	l/min °C	l/min °C

1 240 300 250 50

II 450 500 350 400

III -- 500 600

GHG 600-3: Kaldlufttrinnet I er egnet til avkjøling av et oppvarmet arbeidsstykke eller til tørking av maling. Det er også egnet til å avkjøle elektroverktøyet før frastilling eller skifting av oppsatsdysene.

Regulering av luftmengden (GHG 630 DCE)

Med på-/av-bryteren 5 kan du regulere luftmengden i tre trinn:

Trinn	ved nominell spenning
	115-127 V:	220-240 V:
	l/min	l/min
I	110	150
II	250	300
III	400	500

Reduser luftmengden f.eks. når omgivelsen rundt et verktøy ikke skal varmes for sterkt opp eller hvis et lett arbeidsstykke kan forskyves av luftstrømmen.

På kaldlufttrinnet I er temperaturen innstilt på 50 °C, på varmlufttrinnene II og III kan temperaturen reguleres trinnløst.

Temperaturregulering (GHG 630 DCE)

Temperaturen kan kun reguleres på varmlufttrinnene II og III. På kaldlufttrinnet I er temperaturen innstilt på 50 °C.

Ved skifting fra kaldlufttrinnet I til et av varmlufttrinnene vises siste innstilte måltemperatur i ca. 3 sekunder mellom blinkende piler på displayet 7. Måltemperaturen er lik for begge varmlufttrinnene II og III og endrer seg ikke ved skifting mellom begge trinnene.

Til øking av temperaturen trykker du på tasten for temperaturregulering 6 til «+», til redusering av temperaturen trykker du på «-».

En kort trykking på tasten 6 øker hhv. senker temperaturen med 10 °C. En lengre trykking på tasten øker hhv. reduserer temperaturen kontinuerlig med 10 °C til tasten slippes eller den maksimale hhv. minimale temperaturen er nådd.

Ved en endring av temperaturinnstillingen trenger el-verktøyet en liten stund til å varme opp hhv. avkjøle luftstrømmen. Måltemperaturen anvises i løpet av denne tiden mellom blinkende piler på displayet 7. Når måltemperaturen er nådd, slokner pilene og displayet viser den aktuelle temperaturen.

Ved skifting fra varmlufttrinnene II eller III til kaldlufttrinnet I tar det en liten stund før elektroverktøyet er avkjølt til 50 °C. I løpet av avkjølingen anvises den virkelige temperaturen på dyseutgangen på displayet 7.

Kaldlufttrinnet I er egnet til avkjøling av et oppvarmet arbeidsstykke eller til tørking av maling. Det er også egnet til å avkjøle elektroverktøyet før frastilling eller skifting av oppsatsdysene.

Arbeidshenvisninger

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Merk: Ikke hold dysen 1 for nærme arbeidsstykket som skal bearbeides. Luften kan da blokkeres og medføre at elektroverktøyet overopphetes.

Fjerning av varmebeskyttelsen

Til arbeid på spesielt trange steder kan du ta av varmebeskyttelsen 2.

Vær forsiktig med den varme dysen! Ved arbeid uten varmebeskyttelse er det større fare for forbrenninger.

Til montering hhv. demontering av varmebeskyttelsen 2 kopler du elektroverktøyet ut og lar det avkjøle.

Til en hurtigere avkjøling kan du også la elektroverktøyet gå ett øyeblikk med den laveste innstillbare temperaturen.

Skru varmebeskyttelsen 2 av mot urviserne hhv. på med urviserne.

Frastilling av elektroverktøyet (se bilde C)

Sett elektroverktøyet ned på frastillingsflatene 3 for å la det avkjøle eller for å ha begge hendene ledige til arbeidet.

Med frastilt elektroverktøy må du arbeide spesielt forsiktig! Du kan brenne deg på den varme dysen eller på den varme luftstrømmen.

Arbeidseksempler

Bildene av arbeidseksemplene finner du på utbrettsidene.

Temperaturangivelsene i arbeidseksemplene er omtrentelige verdier som kan avvike noe avhen- gig av materialet. Avstanden på dysen retter seg etter materialet som skal bearbeides.

Den optimale temperaturen til enhver bruk kan finnes frem til med praktiske forsøk. Begynn alltid med et lavt temperaturtrinn.

I alle arbeidseksemplene unntatt «Fjerning av lakk fra vinduer» kan du arbeide uten tilbehør. Men bruk av foreslåtte tilbehørsdeler forenkler arbeidet og øker kvaliteten på resultatene vesentlig.

Vær forsiktig når du skifter dyser! Ta derfor ikke på den varme dysen. La elektroverk-tøyet avkjøle og bruk vernehansker ved ut-skifting. Du kan brenne deg på den varme dysen.

Fjerning av lakk/lim (se bilde A)

Sett flatedysen 8 (tilbehør) på. Myk opp lakken ett øyeblikk og løft den av med en skarp, ren sparkel. Lang varmeinnvirkning forbrenner lakken og gjør det vanskeligere å fjerne den.

Mange klebemidler (f.eks. etiketter) blir myke av varmen. På oppvarmet lim kan du kappe forbindelser eller fjerne overflödig lim.

Fjerning av lakk fra vinduer (se bilde B)

▶ Bruk absolutt glassbeskyttelsesdysen 9 (tilbehør). Det er fare for glassbrudd.

Sett reflektordysen 10 (tilbehør) på. Fyll kunststoffrøret med sand og steng det på begge sider for å forhindre at røret brekker. Varm røret jevnt opp ved å bevege det frem og tilbake mot siden.

Sveising av kunststoff (se bilde D)

Sett reduksjonsdysen 13 og sveiseskoen 12 (begge tilbehør) på. Arbeidsstykkene og sveisetråden 11 (tilbehør) som skal sveises sammen må være av samme material (f.eks. begge PVC). Sømmen må være ren og fettfri.

Varm sømmen forsiktig opp til den blir myk. Husk på at temperaturområdet mellom myk og flytende tilstand er liten på kunststoff.

Tilfør sveisetråden 11 og la den gå inn i spalten, slik at det oppstår en jevn vulst.

Krymping (se bilde E)

Sett reduksjonsdysen 13 (tilbehør) på. Velg diameteren på krympeslangen 14 (tilbehør) i henhold til arbeidsstykket (f.eks. kabelsko). Varm krympeslangen jevnt opp.

Opptining av vannledninger (se bilde F)

Før oppvarming må du sjekke om det virkelig er en vannledning. Det er ofte vanskelig å se forskjell på vannledninger og gassledninger. Gassledninger må aldri oppvarmes.

Sett vinkeldysen 15 (tilbehør) på. Varm alltid opp tilfrosne steder fra kanten og innover mot midten.

Varm opp kunststoffrør og forbindelser mellom rørstykker spesielt forsiktig for å unngå skader.

Myklodding (se bilde G)

Sett på reduksjonsdysen 13 til punktlodding og reflektordysen 10 til lodding av rør (begge er tilbehør).

Hvis du bruker loddemiddel uten flussmiddel, påfører du loddefett eller loddepasta på loddestedet. Varm opp loddestedet i ca. 50 til 120 sekunder avhengig av materialet. Tilfør loddemiddelet. Loddemiddelet må smelte av arbeidsstykketemperaturen. Fjern eventuelt flussmiddelet när loddestedet er avkjølt.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
- Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.

Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: ([phone]

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke

lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.
