| Produkttype | Trådløs varmepistol |
| Merke | Bosch |
| Modell | GHG 18B50 Professional |
| Nominell spenning | 18 V |
| Maks luftstrøm | 175 l/min |
| Temperatur ved munnstykkespiss | 300 °C / 500 °C (avhengig innstilling) |
| Målenøyaktighet temperatur | ±10 % |
| Vekt (iht. EPTA 01:2014) | 0,93 – 2,0 kg (avhengig batteri) |
| Dimensjoner (L × B × H) | 183 × 77 × 209 mm |
| Tillatt omgivelsestemperatur (bruk) | –20 °C til +50 °C |
| Kompatible batterier | Alle Bosch Professional 18 V-batterier (GBA 18V..., ProCORE18V...) |
| Anbefalte batterier | GBA 18V... ≥ 4,0 Ah / ProCORE18V... ≥ 4,0 Ah |
| Driftstid (ved 300 °C, 8 Ah batteri) | Ca. 21 min |
| Temperaturinnstilling | 2 trinn: 300 °C og 500 °C |
| Start | Utløserbryter + På/av-bryter |
| LED-belysning | Integrert arbeidslampe (LED) |
| Gjenstartbeskyttelse | Ja |
| Overopphetingsbeskyttelse for batteri | Ja (effektreduksjon, deretter automatisk avstenging) |
| Medfølgende tilbehør | Standard munnstykke, avtakbar varmebeskytter |
| Valgfritt tilbehør | Reflektormunnstykke, flatmunnstykke, vinklet munnstykke, krympeslanger |
| Vedlikehold | Rengjør ventilasjonssporene med en myk børste; fjern batteriet før rengjøring |
| Garanti | Se Bosch kundeservice (reparasjon innen 5 dager via SAV DIRECT) |
Ofte stilte spørsmål - GHG 18B50 Professional BOSCH
Brukerspørsmål om GHG 18B50 Professional BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Varmluftpistol i PDF-format gratis! Finn veiledningen din GHG 18B50 Professional - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GHG 18B50 Professional av merket BOSCH.
BRUKSANVISNING GHG 18B50 Professional BOSCH
Svensk .... Sidan 44
Norsk....Side 48
Suomi ....Sivu 53
Produkt- og ydelsesbeskrivelse
Varmluftspistolen er beregnet til at forme og svejse plast, fjerne farvelag og opvarme krympeslanger. Den er også egnet til at lodde og fortinne, løsne limforbindelser og optø vandrør.
Varmluftspistolen er kun beregnet til manuel anvendelse under opsyn.
Vedligeholdelse og service
Vedligeholdelse og rengøring
Kundeservice og anvendelsesrådgivning
Borttagning av batteri

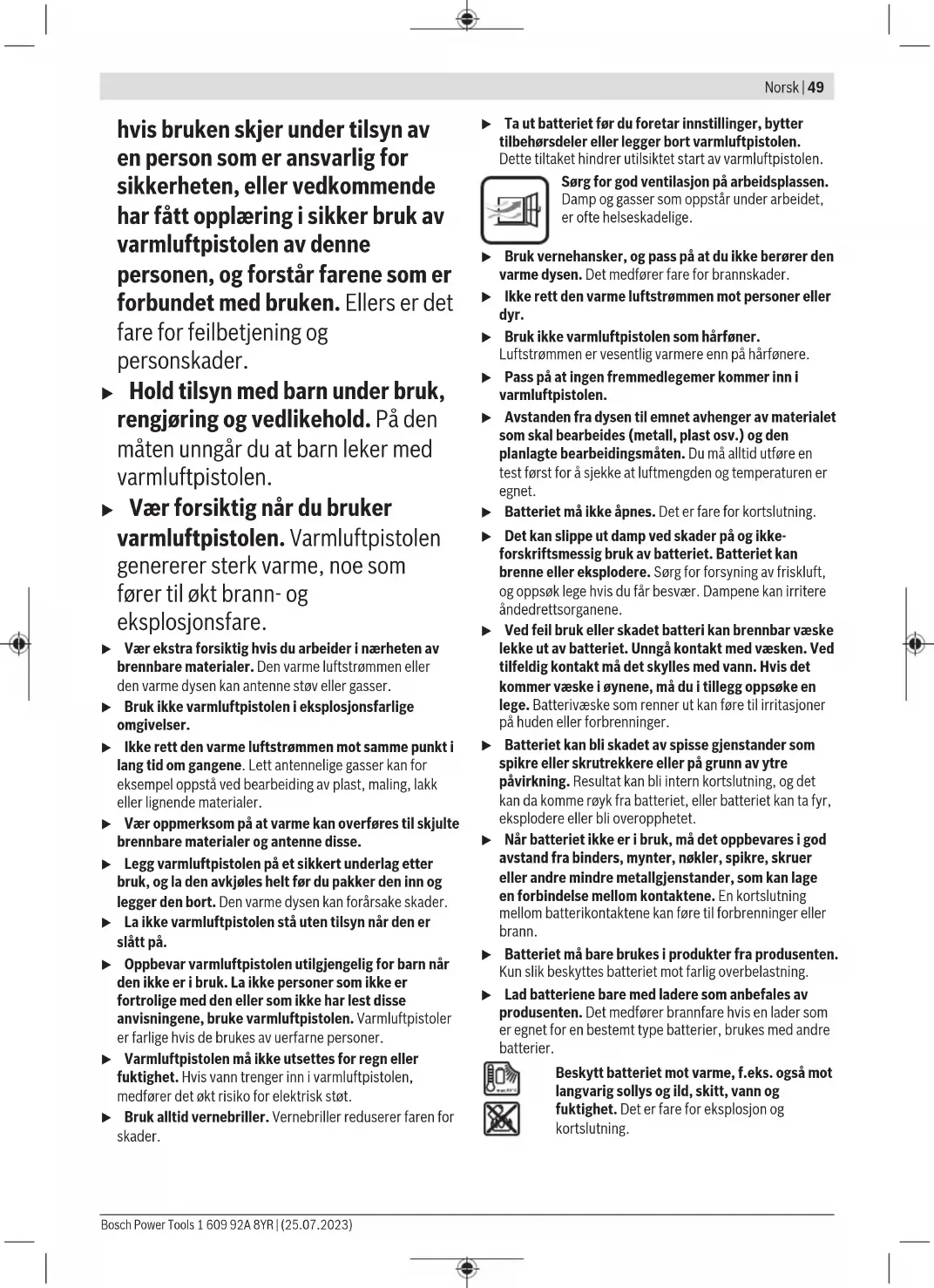

Les alle sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige
personskader.
Ta godt vare på alle advarslene og informasjonen.
- Denne varmluftpistolen er ikke beregnet brukt av barn og personer med reduserte fysiske eller sansemessige evner eller med manglende erfaring og kunnskap. Denne varmluftpistolen kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske eller sansemessige evner eller manglende erfaring og kunnskap
hvis bruken skjer under tilsyn av en person som er ansvarlig for sikkerheten, eller vedkommende har fått opplæring i sikker bruk av varmluftpistolen av denne personen, og forstår farene som er forbundet med bruken. Ellers er det fare for feilbetjening og personskader.
▶ Hold tilsyn med barn under bruk, rengjøring og vedlikehold. På den måten unngår du at barn leker med varmluftpistolen.
▶ Vær forsiktig når du bruker varmluftpistolen. Varmluftpistolen genererer sterk varme, noe som fører til økt brann- og eksplosjonsfare.
Vær ekstra forsiktig hvis du arbeider i nærheten av brennbare materialer. Den varme luftstrømmen eller den varme dysen kan antenne støv eller gasser.
▶ Bruk ikke varmluftpistolen i eksplosjonsfarlige omgivelser.
Ikke rett den varme luftstrømmen mot samme punkt i lang tid om gangene. Lett antennelige gasser kan for eksempel oppstå ved bearbeiding av plast, maling, lakk eller lignende materialer.
▶ Vær oppmerksom på at varme kan overføres til skjulte brennbare materialer og antenne disse.
▶ Legg varmluftpistolen på et sikkert underlag etter bruk, og la den avkjøles helt før du pakker den inn og legger den bort. Den varme dysen kan forårsake skader.
▶ La ikke varmluftpistolen stå uten tilsyn när den er slått på.
▶ Oppbevar varmluftpistolen utilgjengelig for barn når den ikke er i bruk. La ikke personer som ikke er fortrolige med den eller som ikke har lest disse anvisningene, bruke varmluftpistolen. Varmluftpistoler er farlige hvis de brukes av uerfarne personer.
- Varmluftpistolen må ikke utsettes for regn eller fuktighet. Hvis vann trenger inn i varmluftpistolen, medfører det økt risiko for elektrisk støt.
▶ Bruk alltid vernebriller. Vernebriller reduserer faren for skader.
▶ Ta ut batteriet før du foretar innstillinger, bytter tilbehørsdeler eller legger bort varmluftpistolen. Dette tiltaket hindrer utilsiktet start av varmluftpistolen.
Sørg for god ventilasjon på arbeidsplassen. Damp og gasser som oppstår under arbeidet, er ofte helseskadelige.
▶ Bruk vernehansker, og pass på at du ikke berører den varme dysen. Det medfører fare for brannskader.
- Ikke rett den varme luftstrømmen mot personer eller dyr.
▶ Bruk ikke varmluftpistolen som hårføner.
Luftstrømmen er vesentlig varmere enn på hårfønere.
▶ Pass på at ingen fremmedlegemer kommer inn i varmluftpistolen.
Avstanden fra dysen til emnet avhenger av materialet som skal bearbeides (metall, plast osv.) og den planlagte bearbeidingsmåten. Du må alltid utføre en test først for å sjekke at luftmengden og temperaturen er egnet.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.
Det kan slippe ut damp ved skader på og ikke-forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene.
Ved feil bruk eller skadet batteri kan brennbar væske lekke ut av batteriet. Unngå kontakt med væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
▶ Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
Når batteriet ikke er i bruk, må det oppbevares i god avstand fra binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
▶ Batteriet må bare brukes i produkter fra produsenten.
Kun slik beskyttes batteriet mot farlig overbelastning.
Lad batteriene bare med ladere som anbefales av produsenten. Det medfører brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier.
Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning.
50 | Norsk
Produktbeskrivelse og ytelsesspesifikasjoner
Se illustrasjonene i begynnelsen av bruksanvisningen.
Forskriftsmessig bruk
Varmluftpistolen er beregnet til forming og sveising av plast, fjerning av maling og oppvarming av krympeslanger. Den er også egnet til løsing av limforbindelser og til opptining av vannledninger.
Varmluftpistolen er bare beregnet til håndholdt, overvåket bruk.
Du må ikke bruke varmluftpistolen i eksplosjonsfarlige omgivelser, og ikke i nærheten av antennelige materialer eller brennbart støv.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene refererer til bildet av varmluftpistolen på illustrasjonssiden.
(1) Munnstykke
(2) Varmebeskyttelse, avtagbar
(3) Effekttrinninnstilling
(4) Opplåsingsbryter
(5) På-/av-bryter
(6) LED-arbeidslys
(7) Batteriutløserknapp ^a)
(8) Batteri ^a)
(9) Reflektormunnstykke ^a)
(10) Krympeslange ^a)
(11) Bred munnstykke ^a)
(12) Vinkelmunnstykke ^a)
| Varmluftpistol GHG 18V-50 | |
| Artikkelnummer | 3 601 BA6 5.. |
| Nominell spenning V= 18 | |
| Maks. luftmengde l/min 175 | |
| Temperatur på munnstykkeutgangenA) | °C 300/500 |
| Nøyaktighet på temperaturmåling | ±10 % |
| Vekt i samsvar med EPTA-Procedure 01:2014 | kg 0,93–2,0 B) |
| Mål (lengde × bredde × høyde) mm 183 × 77 × 209 | |
| Anbefalt omgivelsestemperatur ved lading | °C 0 ... +35 |
| Tillatt omgivelsestemperatur under driftC) og ved lagring | °C –20 ... +50 |
Varmluftpistol GHG 18V-50
| Kompatible batterier GBA 18V... | ProCORE18V... |
| Anbefalte batterier GBA 18V... | ≥4,0 AhProCORE18V...≥4,0 Ah |
| Anbefalte ladere GAL 18... | GAX 18...GAL 36... |
A) Ved 20 °C omgivelsestemperatur
B) Avhengig av batteriet
C) Begrenset ytelse ved temperatur under 0 °C
Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac.
Støy-/vibrasjonsinformasjon
Vanlig A-lydtrykknivå for varmluftpistolen er under 70 dB(A).
Vibrasjon totalt a_n (vektorsum av tre retninger) og usikkerhet K:
$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
Batteri
Bosch selger også batteridrevne varmluftpistoler uten batteri. Det er angitt på emballasjen om et batteri følger med varmluftpistolen.
Lade batteriet
Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Bare disse laderne er tilpasset de oppladbare li-ion-batteriene i varmluftpistolen din.
Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For å sikre full effekt fra batteriet må du lade det helt opp før første gangs bruk.
Sette inn batteriet
▶ Bruk ikke makt när du setter inn batteriet. Batteriet er konstruert slik at det bare kan settes inn i varmluftpistolen i riktig posisjon.
Skyv det oppladede batteriet inn i batteriholderen til det låses ordentlig.
Li-ion-batteriet har "Electronic Cell Protection (ECP)", som beskytter mot dyputlading. Når batteriet er utladet, sørger en beskyttelseskobling for at varmluftpistolen blir slått av.
Ta ut batteriet
For å ta ut batteriet trykker du på utløserknappen og trekker batteriet ut. Ikke bruk makt.
Indikator for batteriladenivå
Merknad: Ikke alle batterityper er utstyrt med ladenivåindikator.
De grønne lysdiodene i batteriets ladenivåindikator viser batteriets ladenivå. Av sikkerhetsgrunner er det bare mulig å få vist ladenivået når varmluftpistolen er stoppet.
Trykk på knappen for ladenivåindikatoren eller för å se ladenivået. Dette er mulig også när batteriet er tatt ut.
Hvis ingen lysdiode lyser etter at knappen for ladenivåindikatoren er trykt inn, er batteriet defekt og må skiftes ut.
Batteritype GBA 18V...
Lysdiode Kapasitet
| Lyser kontinuerlig 3 × grønt 60–100 % |
| Lyser kontinuerlig 2 × grønt 30–60 % |
| Lyser kontinuerlig 1 × grønt 5–30 % |
| Blinker 1 × grønt 0–5 % |
Batteritype ProCORE18V...
Lysdiode Kapasitet
| Lyser kontinuerlig 5 × grønt 80–100 % |
| Lyser kontinuerlig 4 × grønt 60–80 % |
| Lyser kontinuerlig 3 × grønt 40–60 % |
| Lyser kontinuerlig 2 × grønt 20–40 % |
| Lyser kontinuerlig 1 × grønt 5–20 % |
| Blinker 1 × grønt 0–5 % |
Regler for optimal bruk av oppladbare batterier
Beskytt batteriet mot fuktighet og vann.
Batteriet må oppbevares ved temperatur fra -20°C til 50°C.
Rengjør ventilasjonsslissene på batteriet regelmessig med en myk, ren og tørr pensel.
▶ Ta ut batteriet før du foretar innstillinger, bytter tilbehørsdeler eller legger bort varmluftpistolen.
Dette tiltaket hindrer utilsiktet start av varmluftpistolen.
Røykutvikling ved første gangs bruk
Fra fabrikken er metalloverflatene beskyttet mot korrosjon med et belegg. Dette beskyttelseslaget fordamper ved første oppstart.
Under produksjonsprosessen kan dysen (1) til varmluftpistolen bli misfarget. Dette dreier seg ikke om skader, og påvirker ikke funksjonen til varmluftpistolen.
Velge effekttrinn
Med effekttrinninnstillingen (3) kan du velge mellom 2 forskjellige effekttrinn. Ved omkobling blinker LED-arbeidslyset en kort stund:
- Trinn 300 °C
Med dette trinnet kan du for eksempel tine opp vannrør eller bearbeide krympeslanger. Når pistolen er slått på, nås denne temperaturen i løpet av under 6 s. Med et fulladet 8 Ah-batteri er driftstiden inntil 21 min.
- Trinn 500 °C
Med dette trinnet kan du for eksempel fjerne lakk.
Spesifikasjonene for oppvarmingstid gjelder for målinger ved romtemperatur.
Innkobling
For å slå på trykker du først på opplåsingsbryteren (4) og deretter på av/på-bryteren (5). Etter start kan du slippe opplåsingsbryteren (4), opplåsingsbryteren (4) må ikke trykkes inn på nytt under drift.
Ved start av varmluftpistolen slår LED-arbeidslyset (6) seg på og belyser arbeidsområdet.
Utkobling
For å slå av slipper du av/på-bryteren (5).
Sett varmluftpistolen på batteriet (8) for å avkjøle den.
Gjenstartbeskyttelse
Hvis batteriet (8) fjernes fra varmluftpistolen under løpende drift, og av/på-bryteren (5) slås på igjen, aktiveres gjenstartbeskyttelsen. LED-arbeidslyset (6) blinker og varmluftpistolen starter ikke.
Slipp av/på-bryteren (5) og slå deretter på varmluftpistolen som vanlig.
Hvis batteriet (8) blir for varmt under løpende drift, reduseres ytelsen. LED-arbeidslyset (6) blinker langsomt så lenge av/på-bryteren (5) holdes inntrykt.
Hvis varmluftpistolen brukes på nytt og temperaturen i batteriet fortsetter å stige, slår varmluftpistolen seg av automatisk.
Redusert ytelse
Varmluftpistolen er kompatibel med alle 18 V Bosch Professional-batterier.
Under drift av varmluftpistolen med batterier som er mindre enn de anbefalte 4 Ah-batteriene, oppnår imidlertid ikke varmluftpistolen full ytelse i trinnet 500 °C (temperaturen nås ikke og luftmengden reduseres). For å vise at varmluftpistolen bare arbeider med redusert effekt, blinker LED-arbeidslyset (6) flere ganger i langsom takt når pistolen slås på.
LED-indikatorer
LED-arbeidslyset (6) brukes også som status-LED-indikator.
Tilbakemelding via LED Hendelsesbeskrivelse
| Kort oppblinking Endring av temperaturen | |
| Flere gangers blinking ved start av varmluftpistolen | Redusert ytelse (bruk av batteri < 4 Ah) |
| Langsom blinking så lenge av/på-bryteren (5) holdes inntrykt | Gjenstartbeskyttelse |
| Overopphetingsvern for batteriet | |
| Hurtig blinking så lenge av/på-bryteren (5) holdes inntrykt | Intern feil |
Hvis en intern feil vises permanent på varmluftpistolen (varmluftpistolen starter ikke eller slår seg av når den allerede er i drift), må du kontakte kundeservice.
Informasjon om bruk
Merknad: Ikke før dysen (1) for nær emnet som skal behandles. Luftopphopningen som oppstår, kan føre til overoppheting av varmluftpistolen.
Ta av varmebeskyttelsen
For arbeid på spesielt trange steder kan du ta av varmebeskyttelsen (2) ved å dreie på den.
▶ Forsiktig! Varm dyse! Arbeid uten varmebeskyttelse innebærer økt fare for brannskader.
For å ta av eller sette på varmebeskyttelsen (2) må du slå av varmluftspistolen og la den avkjøles.
Brukseksempler (se bilde A-C)
Du finner bilder av brukseksemplene på illustrasjonssidene.
Avstanden fra dysen til emnet avhenger av materialet som skal bearbeides (metall, plast osv.) og den planlagte bearbeidingsmåten.
Optimal temperatur for de forskjellige oppgavene kan bestemmes ved praktiske forsøk.
Du må alltid utføre en test først for å sjekke at luftmengden og temperaturen er egnet. Begynn med stor avstand og lavt effekttrinn. Tilpass deretter avstanden og effekttrinnet etter behov.
Du kan arbeide uten tilbehør for alle arbeidseksemplene.
Bruk av foreslåtte tilbehørsdeler forenkler likevel arbeidet og øker kvaliteten på resultatet betraktelig.
Til denne varmluftpistolen kan du bruke alle dysene som leveres som tilbehør fra Bosch.
Forsiktig ved dyseskift! Ikke berør den varme dysen. La varmluftpistolen avkjøles, og bruk vernehansker när du skifter dyse. Du kan brenne deg på den varme dysen.
Krympe (se bilde A)
Sett på reflektormunnstykket (9). Bruk en krympeslange (10) med en diameter som passer til emnet. Varm opp krympeslangen jevnt til den ligger tett inntil emnet.
Fjerne lakk / løsne lim (se bilde B)
Sett på det flate munnstykket (11). Bruk varmluft på lakken en kort stund for å mykgjøre den, og løft den av med en ren spatel. Langvarig oppvarming forbrenner lakken og gjør den vanskeligere å fjerne.
Mange klebemidler blir myke av varme. Når limet er varmet opp, kan du løsne forbindelser eller fjerne overflödig lim.
Tine vannrør (se bilde C)
Før oppvarming må du kontrollere at det faktisk dreier seg om et vannrør. Det er ofte vanskelig å skille mellom vannrør og gassrør fra utsiden. Gassrør må ikke i noe tilfelle varmes opp.
Sett på vinkelmunnstykket (12). Varm fryste steder fortrinnsvis opp fra avløpet og i retning innløpet.
Varm opp plastrør og forbindelser mellom rørdeler svært forsiktig for å unngå skader.
Service og vedlikehold
Vedlikehold og rengjøring
Ta alltid ut batteriet før arbeider på varmluftpistolen (f. eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring.
Hold alltid selve varmluftpistolen og ventilasjonsslissene rene, for å kunne arbeide sikkert og effektivt.
Kundeservice og kundeveiledning
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com
Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Du finner adresser til andre verksteder på:
De anbefalte li-ion-batteriene underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.
Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter.
Deponering
Varmluftpistol, batterier, tilbehør og emballasje skal leveres til et mottakssted for miljøvennlig gjenvinning.
Ikke kast varmluftpistol eller batterier i husholdningsavfallet!
Bare for land i EU:
Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må varmluftpistoler som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte.
Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.
