| Тип продукт | Безжичен топлинен пистолет |
| Марка | Bosch |
| Модел | GHG 18B50 Professional |
| Номинално напрежение | 18 V |
| Максимален въздушен поток | 175 l/min |
| Температура на края на дюзата | 300 °C / 500 °C (според настройката) |
| Точност на измерване на температурата | ±10 % |
| Тегло (според EPTA 01:2014) | 0,93 – 2,0 kg (според акумулатора) |
| Размери (Д × Ш × В) | 183 × 77 × 209 mm |
| Допустима околна температура (при работа) | –20 °C до +50 °C |
| Съвместими акумулатори | Всички акумулатори Bosch Professional 18 V (GBA 18V..., ProCORE18V...) |
| Препоръчителни акумулатори | GBA 18V... ≥ 4,0 Ah / ProCORE18V... ≥ 4,0 Ah |
| Време на работа (при 300 °C, акумулатор 8 Ah) | Около 21 мин |
| Настройка на температурата | 2 позиции: 300 °C и 500 °C |
| Включване | Превключвател за отключване + превключвател Пуск/Стоп |
| LED осветление | Вградена работна лампа (LED) |
| Защита срещу повторно пускане | Да |
| Защита на акумулатора от прегряване | Да (намаляване на мощността, след това автоматично спиране) |
| Доставени аксесоари | Стандартна дюза, подвижна термична защита |
| Допълнителни аксесоари | Рефлекторна дюза, плоска дюза, ъглова дюза, термосвиваеми тръби |
| Поддръжка | Почиствайте вентилационните отвори с мека четка; извадете акумулатора преди почистване |
| Гаранция | Консултирайте се с Bosch SAV (ремонт до 5 дни чрез SAV DIRECT) |
Често задавани въпроси - GHG 18B50 Professional BOSCH
Въпроси на потребители за GHG 18B50 Professional BOSCH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Топлинен пистолет в PDF формат безплатно! Намерете ръководството си GHG 18B50 Professional - BOSCH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. GHG 18B50 Professional на марката BOSCH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GHG 18B50 Professional BOSCH

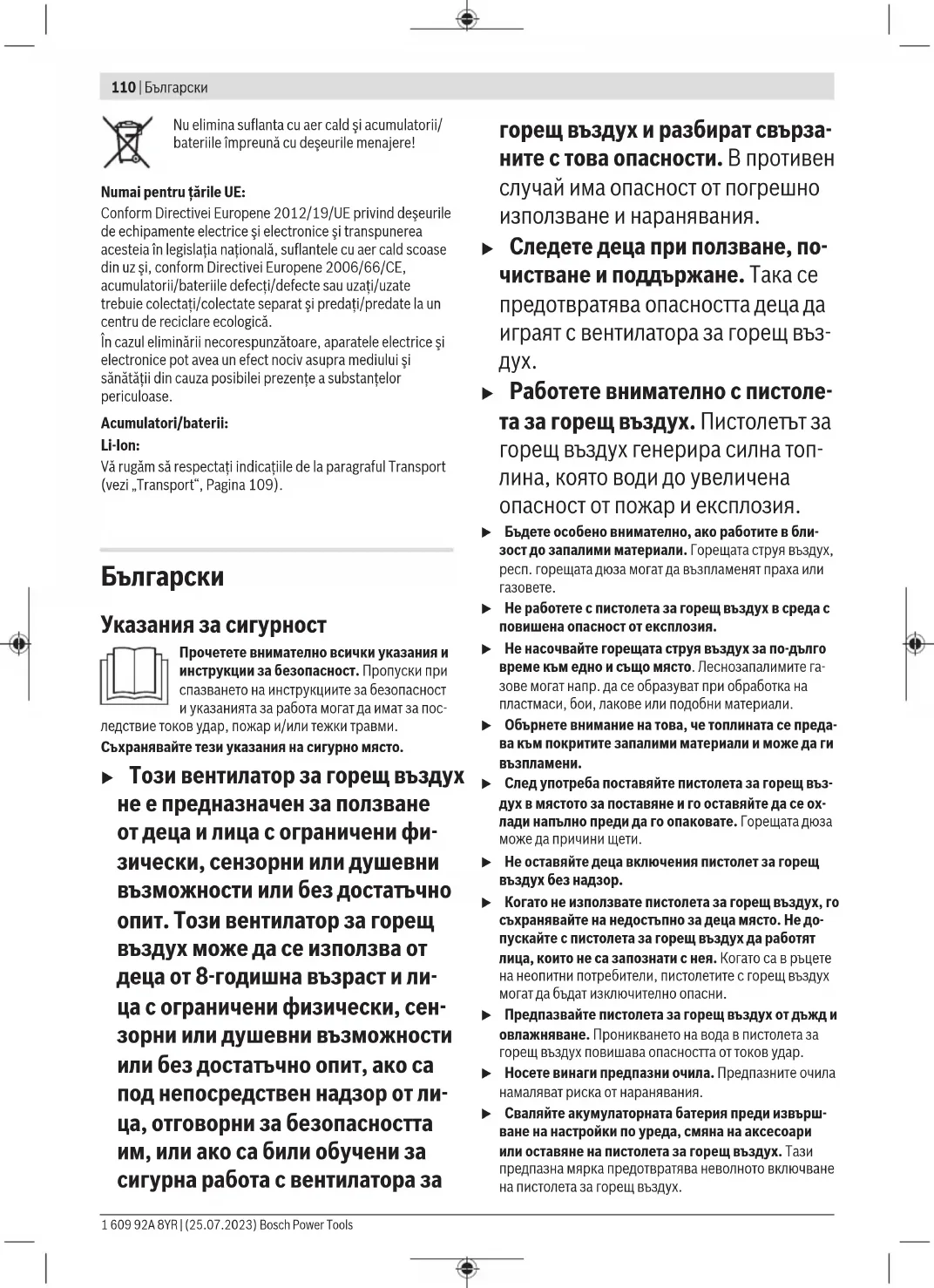

Български ...... Страница 110
Указания за сигурност
Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за пос-
Съхранявайте тези указания на сигурно място.
▶ Този вентилатор за горещ въздух не е предназначен за ползване от деца и лица с ограничени физически, сензорни или душевни възможности или без достатьчно опит. Този вентилатор за горещ въздух може да се използва от деца от 8-годишна възраст и лица с ограничени физически, сензорни или душевни възможности или без достатьчно опит, ако са под непосредствен надзор от лица, отговорни за безопасността им, или ако са били обучени за сигурна работа с вентилатора за
горещ въздух и разбират свърза- ните с това опасности. В противен случай има опасност от погрешно използване и наранявания.
▶ Следете деца при ползване, почистване и поддържане. Така се предотвратява опасността деца да играят с вентилатора за горещ въздух.
Работете внимателно с пистолета за горещ въздух. Пистолетът за горещ въздух генерира силна топлина, която води до увеличена опасност от пожар и експлозия.
▶ Бъдете особено внимателно, ако работите в близост до запалими материали. Горещата струя въздух, респ. горещата дюза могат да възпламенят праха или газовете.
▶ Не работете с пистолета за горещ въздух в среда с повишена опасност от експлозия.
▶ Не насочвайте горещата струя въздух за по-дълго време към едно и също място. Леснозапалимите газове могат напр. да се образуват при обработка на пластмаси, бои, лакове или подобни материали.
▶ Обърнете внимание на това, че топлината се предава към покритите запалими материали и може да ги възпламени.
След употреба поставяйте пистолета за горещ въздух в мястото за поставяне и го оставяйте да се охлади напълно преди да го опаковате. Горещата дюза може да причини щети.
▶ Не оставяйте деца включения пистолет за горещ въздух без надзор.
Kogato не използвате пистолета за горещ въздух, го съхранявайте на недостъпно за деца място. Не допускайте с пистолета за горещ въздух да работят лица, които не са запознати с нея. Когато са в ръцете на неопитни потребители, пистолетите с горещ въздух могат да бъдат изключително опасни.
▶ Предпазвайте пистолета за горещ въздух от дъжд и овлажняване. Проникването на вода в пистолета за горещ въздух повишава опасността от токов удар.
▶ Носете винаги предпазни очила. Предпазните очила намаляват риска от наранявания.
Сваляйте акумулаторната батерия преди извършване на настройки по уреда, смяна на аксесоари или оставяне на пистолета за горещ въздух. Тази предпазна мярка предотвратява неволното включване на пистолета за горещ въздух.
Проветрявайте добре своего работно място. Възниквашите при работа газове и пари често пъти са вредни за здравето.
▶ Носете предпазниръкавици и не докосвайте горещата дюза. Има опасност от изгаряне.
▶ Не насочвайте струята въздух към хора или животни.
▶ Не използвайте пистолета за горещ въздух като се-
шоар. Излизащата струя въздух е значително по-горе-
ща от тази на сешоара.
▶ Внимавайте в пистолета за горещ въздух да не по-паднат чужди тела.
▶ Разстоянието на дюзата до обработвания детайл зависи от обработвания материал (метал, пластмaca и т.н.) и обработката, която възнамерявате да правите. Винаги първо направете проба за настройване на дебита и температурата.
▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища.
▶ При неправилно използване или повредена акуму-
латорна батерия от нея може да изтече електролит.
Избягвайте контакта с него. Ако въпреки това на ко-
жата Ви попадне електролит, изплакнете мястото
обилно с вода. Ако електролит попадне в очите Ви,
незабавно се обърнете за помощ към очен лекар.
Електролитьт може да предизвика изгаряния на кожа-
та.
▶ Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.
Зареждайте акумулаторните батерии само със за- рядните устройства, които се препоръчват от про- изводителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съ- ществува опасност от възникване на пожар.
Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение.
Описание на продукта и дейността
Моля, имайте предвид изображенията в предната част на ръководството за работа.
Предназначение на електроинструмента
Пистолетът за горещ въздух е предназначен за деформиране и заваряване на пластмаси, отстраняване на лакови покрития и за нагряване на термосвиваем шлаух. Той също е подходящ за отделяне на залепени съединения и за разтопяване на водопроводи.
Пистолетът за горещ въздух е предназначен за ръчно контролирано водене.
▶ Не използвайте пистолета за горещ въздух в експлозивноопасни зони, в близост до запалими материали или горими прахове.
Изобразени елементи
Номерирането на изобразените компоненти се отнася до изображението на пистолета за горещ въздух на графичната страница.
(1) Дюза
(2) Топлинна защита, сваляща се
(3) Настройка на степените на мощност
(4) Превключвател за отключване
(5) Пусков прекъсвач
(6) Светодиодна работна светлина
(7) Бутон за отключване на акумулаторната батерия ^a)
(8) Акумулаторна батерия ^a)
(9) Рефлекторна дюза ^a)
(10) Термошлаух ^a)
(11) Плоска дюза ^a)
(12) Дюза за ъгли ^a)
a) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната комплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.
Технически данни
| Пистолет за горещ въздух GHG 18V-50 | |
| Каталожен номер | 3 601 BA6 5.. |
| Номинално напрежение V= 18 | |
| Макс. количество въздух l/min 175 | |
| Температура на изхода на дю-зата ^A) | °C 300/500 |
Пистолет за горещ въздух GHG 18V-50
| Точност на измерване на температурата | ± 10 % |
| Маса съгласно EPTA-Procedure 01:2014 | kg 0,93–2,0 ^B) |
| Размери (дължина × ширина × височина) | mm 183 × 77 × 209 |
| Препоръчителна температура на околната среда при зареждане | °C 0 ... +35 |
| Разрешена температура на околната среда при работа ^C) и при складиране | °C –20 ... +50 |
| Съвместими акумулаторни батерии | GBA 18V...ProCORE18V... |
| Препоръчителни акумулаторни батерии | GBA 18V...≥ 4,0 AhProCORE18V...≥ 4,0 Ah |
| Препоръчителни зарядни устройства | GAL 18...GAX 18...GAL 36... |
A) при 20 °C температура на околната среда
В) в зависимост от използваната акумулаторна батерия
C) Ограничена мощност при температури <0 °C.
Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac.
Информация за излъчван шум и вибрации
Равнището А на звуковото налягане на пистолета за горещ въздух обикновено е по-малко от 70 dB(A).
Пълните стойности на вибрациите a_n (векторната сума по трите направления) и неопределеността K: a_n<2,5 m/s^2, K=1,5 m/s^2 .
Акумулаторна батерия
Bosch продава акумулаторни лампи и без акумулаторна батерия. Дали в обема на доставката на Вашия електрически инструмент се съдържа акумулаторна батерия, можете да научите от опаковката.
Зареждане на акумулаторната батерия
▶ Използвайте само посочените в раздела Технически данни зарядни устройства. Само тези зарядни устройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна батерия.
Указание: Литиево-йонните акумулаторни батерии се доставят частично заредени поради международните предписания за транспорт. За да се гарантира пълната мощност на акумулаторната батерия, заредете я напълно преди първата употреба.
Поставяне на акумулаторната батерия
▶ При поставяне на акумулаторната батерия не при- лагайте сила. Акумулаторната батерия е конструира- на така, че може да бъде вкарана в пистолета за горещ въздух само в правилната позиция.
Вкарайте заредената акумулаторна батерия в гнездото за акумулаторна батерия докато усетите прещракване.
Lithiево-йонната акумулаторна батерия е защитена сре- щу дълбоко разреждане чрез електронната система "Electronic Cell Protection (ECP)". При разредена батерия пистолетът за горещ въздух се изключва от предпазен прекъсвач.
Изваждане на акумулаторната батерия
За изваждане на акумулаторната батерия натиснете бутона за освобождаване и издърпайте акумулаторната батерия. При това не прилагайте сила.
Индикатор за акумулаторната батерия
Указание: Не всеки тип акумулаторна батерия разполага с индикатор за състоянието на зареждане.
Зелените светодиоди на индикатора за състоянието на акумулаторната батерия показват степента на зареденост на акумулаторната батерия. Поради съображения за сигурност проверката на степента на зареденост е възможна само когато пистолета за горещ въздух е в покой.
За да видите степента на зареденост на батерията, натиснете бутона за индикация или . Това може да се извърши и при извадена акумулаторна батерия.
Ако след натискане на бутона за индикация не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена.
Акумулаторна батерия модел GBA 18V...
Светодиод Капацитет
| Непрекъснато светене 3 × зелено 60–100 % |
| Непрекъснато светене 2 × зелено 30–60 % |
| Непрекъснато светене 1 × зелено 5–30 % |
| Мигаща светлина 1 × зелено 0–5 % |
Акумулаторна батерия модел ProCORE18V...
Светодиод Капацитет
| Непрекъснато светене 5 × зелено 80–100 % |
| Непрекъснато светене 4 × зелено 60–80 % |
| Непрекъснато светене 3 × зелено 40–60 % |
| Непрекъснато светене 2 × зелено 20–40 % |
| Непрекъснато светене 1 × зелено 5–20 % |
| Мигаща светлина 1 × зелено 0–5 % |
Указания за оптимална работа с акумулаторната батерия
Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в температурния диапазон от -20^ до 50^ . Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слънце.
Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.
Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.
Спазвайте указанията за бракуване.
Работа
Сваляйте акумулаторната батерия преди да сменя- те аксесоари или да оставяте пистолета за горещ въздух. Тази предпазна мярка предотвратява невол- ното включване на пистолета за горещ въздух.
Образуване на дим при първото въвеждане в експлоатация
Фабрично металните повърхности са защитени с антикорозионно покритие. Този защитен слой се изпарява при първото въвеждане в експлоатация.
Поради производствения процес пистолетът за горещ въздух може да има оцветявания по дюзата (1). При това не става дума за повреди, функцията на пистолета за горещ въздух не се засяга.
Избиране на степен на мощност
С настройката на степента на мощност (3) можете да избирате между 2 различни нива на мощност. При превключване светиодната работна светлина за кратко мига: – Степен 300 °C
С тази степен можете напр. да размразявате водопроводни тръби или да обработвате термосвиваеми шлаухи. След включване тази температура се досига за помалко от 6 s. С напълно заредена 8 Ah акумулаторна батерия времето на работа възлиза на до 21 min.
- Степен 500 °C
С тази степен можете напр. да отстранявате лак.
Данните за времето на нагряване се отнасят до измервания при стайна температура.
Включване
За включване натиснете първо превключвателя за отключване (4), а след това пусковия прекъсвач (5). След старитране можете да отпуснете превключвателя за отключване (4), превключвателят за отключване (4) не трябва да продължава да се натиска по време на работа. При стартиране на пистолета за горещ въздух светодиодната работна светлина (6) се включва и осветява работната област.
Изключване
За изключване отпуснете пусковия прекъсвач (5).
Отключете пистолета за горещ въздух от акумулаторната батерия (8), за да го оставите да се охлади.
Защита срещу повторно включване
Ако акумулаторната батерия (8) се свали от пистолета за горещ въздух при работа и при натиснат пусков прекъсвач (5) се постави отново, защитата срещу повторно включване се активира. Светодиодната работна светлина (6) мига и пистолетът за горещ въздух не стартира.
Отпуснете пусковия прекъсвач (5) и след това отново включете пистолета за горещ въздух както обикновено.
Защита от прегряване за акумулаторната батерия
Ако акумулаторната батерия (8) в постоянен режим стане твърде гореща, мощността се намалява. Светодиодната работна светлина (6) мига бавно докато пусковият прекъсвач (5) е натиснат.
Ако пистолетът за горещ въздух продължи да се използва и температурата в акумулаторната батерия се покачи още, пистолетът за горещ въздух се изключва от само себе си.
Редуцирана мощност
Пистолетът за горещ въздух е съвместим с всички налични акумулаторни батерии 18 V Bosch Professional.
При работа на пистолета за горещ въздух с акумулаторни батерии, по-малки от препоръчителните 4 Ah, пистолетът за горещ въздух не достига пълната мощност в степен 500 °C (температурата не се достига и количеството на въздуха се редуцира). За да покаже, че пистолетът за горещ въздух работи само с редуцирана мощност, светодиодната работна светлина (6) мига при включване многократно с бавен такт.
Светодиодни индикатори
Светодиодната работна светлина (6) се използва като статусен светодиоден индикатор.
Обратно съобщение чрез Описание на събитието светодиод
| кратко мигане Промяна на температурата | |
| многократно мигане при стартиране на пистолета за горещ въздух | редуцирана мощност (използване акумулаторна батерия < 4 Ah) |
| Мигане с бавен такт докато пусковият прекъсвач (5) е натиснат | Защита срещу повторно включване |
| Защита от прегряване за акумулаторната батерия | |
| Мигане с бърз такт докато пусковият прекъсвач (5) е натиснат | Вътрешна грешка |
Ако постоянно се показва вътрешна грешка в пистолета за горещ въздух (пистолетът за горещ въздух не стартира или се изключва, ако вече работи), моля, обърнете се към клиентската служба.
Указания за работа
Указание: Не приближавайте дюзата (1) твърде близо до обработвания детайл. Възникващият въздушен натиск може да доведе до прегряване на пистолета за горещ въздух.
Демонтиране на топлинния предпазител
За работа на особено тесни места можете да свалите термозащитата (2) чрез въртене.
▶ Внимавайте, дюзата е гореща! При работа без топлинния предпазител се увеличава опасността от изгаряне.
За сваляне, респ. поставяне на топлинната защита (2) изключете пистолета за горещ въздух и го оставете да се охлади.
Работни примери (вж. фигур. А-С)
Фигури, илюстриращи примерните приложения, можете да намерите на графичните страници.
Разстоянието на дюзата до обработвания детайл зависи от обработвания материал (метал, пластмаса и т.н.) и обработката, която възнамерявате да правите.
Оптималната температура за съответното приложение може да се установи чрез практически опити.
Винаги първо направете проба за настройване на дебита и температурата. Започнете с по-голямо разстояние и по-ниска степен на мощност. Адаптирайте разстоянието и степента на мощност според нуждите.
Ако не сте сигурни, какъв материал обработвате или как- во ще е действието на горещия въздух върху материала, пробвайте действието на покрито място.
При всички примери за работа можете да работите без принадлежности. Използването на предлаганите принадлежности улеснява работата и значително повишава качеството на резултата.
За този пистолет за горещ въздух можете да използвате всички дюзи, които са на разположение като принадлежности при Bosch.
▶ Предпазливост при смяна на дюзите! Не докосвайте горещата дюза. Оставете пистолета за горещ въздух да се охлади и при смяна носете предпазна ръкавица. Можете да се изгорите от горещата дюза.
Поставете рефлекторната дюза (9). Изберете диаметър на свиващия се маркуч (10) според обработвания детайл. Загрейте равномерно свиващия се маркуч докато не легне върху обработвания детайл.
Отстраняване на лак/разтваряне на лепило (вж. фигур. В)
Поставете дюзата за площи (11). Размекнете за кратко лака с горещ въздух и го отстранете с чиста шпатула. Дългото действие на топлината изгаря лака и утежнява отстраняването.
Много лепила се размекват от топлото. При загрято лепило можете да разделите свързвания или да отстраните излишното лепило.
Размразяване на водопроводи (вж. фигур. С)
▶ Преди да започнете работа, се уверете, че тръбите действително са за вода. Често водопроводните тръби външно не се различават от газопроводните. В никакъв случай не се допуска нагряването на газопроводни тръби.
Поставете ъгловата дюза (12). Затоплете замразените места за предпочитане от изхода по посока на входа.
За да не допуснете повреждане на тръбопровода, бъдете особено внимателни при нагряване на пластмасови тръби и зоните им на съединяване.
Поддържане и сервис
Поддържане и почистване
▶ Преди да извършвате каквито и да е дейности по пистолета за горещ въздух (напр. техническо обслужване, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия.
▶ За да работите качествено и безопасно, поддържайте пистолета за горещ въздух и вентилационните му отвори чисти.
Клиентска служба и консултация относно употребата
Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:
www.bosch-pt.com
Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.
Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.
България
Robert Bosch SRL
Тел.: +359(0)700 13 667 (Български)
Други сервисни адреси ще откриете на:
Препоръчителните литиево-йонни акумулаторни батерии трябва да изпълняват изисквания за транспортиране на опасни товари. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни.
При транспортиране от трети страни (напр. при въздущен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.
Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа- ния.
Бракуване
Пистолетът за горещ въздух, акумулаторната батерия, принадлежностите и опаковките трябва да се предават за оползотворяване на съдържащите се в тях суровини.
Не изхвърляйте пистолета за горещ въздух и акумулаторните батерии/батериите при битовите отпадъци!
Само за страни от ЕС:
Съгласно европейска директива 2012/19/EC за старите електрически и електронни уреди и нейното транспортиране в националното право пистолети за горещ въздух, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EO повредени или изхабени обикновени или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях суровини.
При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околната среда и човешкото здраве.
Акумулаторни или обикновени батерии:
Литиево-йонни:
Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница 114).
Македонски
LED-светилки Капацитет
| Трајно светло 3 × зелено 60–100 % |
| Трајно светло 2 × зелено 30–60 % |
| Трајно светло 1 × зелено 5–30 % |
| Трепкаво светло 1 × зелено 0–5 % |
LED-светилки Капацитет
