GHG 18B50 Professional - Varmluftpistol BOSCH - Gratis brugsanvisning og manual
Find enhedens vejledning gratis GHG 18B50 Professional BOSCH i PDF-format.
| Produkttype | Trådløs varmepistol |
| Mærke | Bosch |
| Model | GHG 18B50 Professional |
| Nominel spænding | 18 V |
| Maks. luftstrøm | 175 l/min |
| Temperatur ved dysespidsen | 300 °C / 500 °C (afhængig af indstilling) |
| Temperaturmålingspræcision | ±10 % |
| Vægt (iht. EPTA 01:2014) | 0,93 – 2,0 kg (afhængig af batteri) |
| Mål (L × B × H) | 183 × 77 × 209 mm |
| Tilladte omgivelsestemperaturer (brug) | –20 °C til +50 °C |
| Kompatible batterier | Alle Bosch Professional 18 V-batterier (GBA 18V..., ProCORE18V...) |
| Anbefalede batterier | GBA 18V... ≥ 4,0 Ah / ProCORE18V... ≥ 4,0 Ah |
| Driftstid (ved 300 °C, 8 Ah batteri) | Ca. 21 min |
| Temperaturindstilling | 2 positioner: 300 °C og 500 °C |
| Tænding | Udløserkontakt + tænd/sluk-kontakt |
| LED-belysning | Indbygget arbejdslampe (LED) |
| Genstartsbeskyttelse | Ja |
| Beskyttelse mod batterioverophedning | Ja (effektreduktion efterfulgt af automatisk stop) |
| Medfølgende tilbehør | Standarddyse, aftagelig varmebeskyttelse |
| Valgfrit tilbehør | Reflektordyse, flad dyse, vinklet dyse, krympehylstre |
| Vedligeholdelse | Rengør ventilationsåbninger med en blød børste; fjern batteriet før rengøring |
| Garanti | Kontakt Bosch kundeservice (reparation inden for 5 dage via SAV DIRECT) |
Ofte stillede spørgsmål - GHG 18B50 Professional BOSCH
Brugerspørgsmål om GHG 18B50 Professional BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Varmluftpistol i PDF-format gratis! Find din vejledning GHG 18B50 Professional - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GHG 18B50 Professional af mærket BOSCH.
BRUGSANVISNING GHG 18B50 Professional BOSCH
Sikkerhedsinstrukser
Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle advarselshenvisninger og instrukser til senere brug.

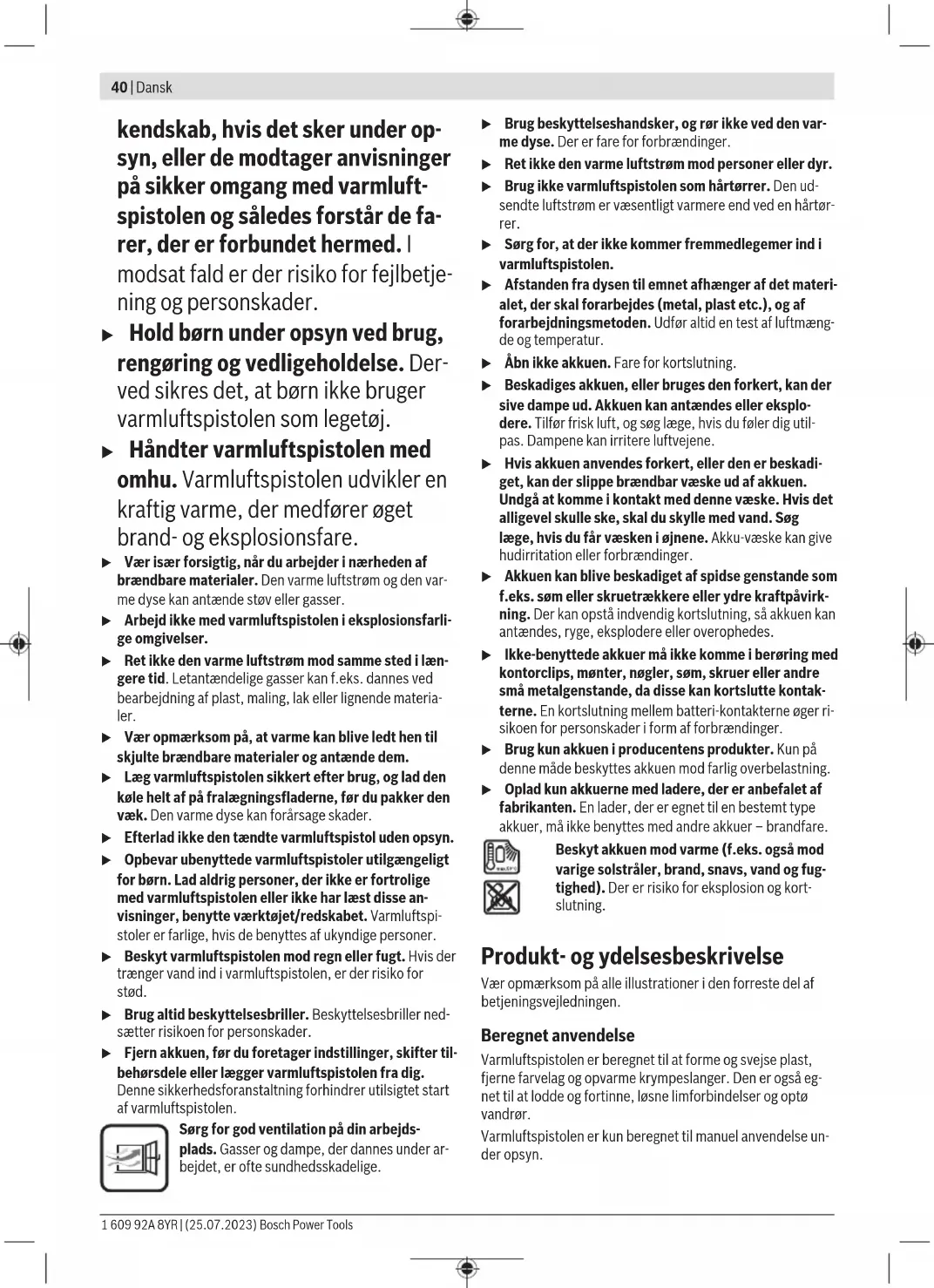

Denne varmluftspistol er ikke be- regnet til at blive brugt af børn el- ler personer med begrænsede fy- siske, sensoriske eller mentale ev- ner eller manglende erfaring og vi- den. Denne varmluftspistol må kun bruges af børn fra 8 år samt af personer med begrænsede fysi- ske, sensoriske eller mentale til- stand eller manglende erfaring og
kendskab, hvis det sker under opsyn, eller de modtager anvisninger på sikker omgang med varmluftspistolen og således forstår de farer, der er forbundet hermed. I modsat fald er der risiko for fejlbetjening og personskader.
▶ Hold børn under opsyn ved brug, rengøring og vedligeholdelse. Derved sikres det, at børn ikke bruger varmluftspistolen som legetøj.
Håndter varmluftspistolen med omhu. Varmluftspistolen udvikler en kraftig varme, der medfører øget brand- og eksplosionsfare.
Vær især forsigtig, når du arbejder i nærheden af brændbare materialer. Den varme luftstrøm og den varme dyse kan antænde støv eller gasser.
Arbejd ikke med varmluftspistolen i eksplosionsfarlige omgivelser.
Ret ikke den varme luftstrøm mod samme sted i længere tid. Letantændelige gasser kan f.eks. dannes ved bearbejdning af plast, maling, lak eller lignende materialer.
▶ Vær opmærksom på, at varme kan blive ledt hen til skjulte brændbare materialer og antænde dem.
Læg varmluftspistolen sikkert efter brug, og lad den køle helt af på fralægningsfladerne, før du pakker den væk. Den varme dyse kan forårsage skader.
▶ Efterlad ikke den tændte varmluftspistol uden opsyn.
▶ Opbevar ubenyttede varmluftspistoler utilgængeligt for børn. Lad aldrig personer, der ikke er fortrolige med varmluftspistolen eller ikke har læst disse anvisninger, benytte værktøjet/redskabet. Varmluftspistoler er farlige, hvis de benyttes af ukyndige personer.
▶ Beskyt varmluftspistolen mod regn eller fugt. Hvis der trænger vand ind i varmluftspistolen, er der risiko for stød.
Brug altid beskyttelsesbriller. Beskyttelsesbriller ned-sætter risikoen for personskader.
Fjern akkuen, før du foretager indstillinger, skifter tilbehørsdele eller lægger varmluftspistolen fra dig. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af varmluftspistolen.
Sørg for god ventilation på din arbejdsplads. Gasser og dampe, der dannes under arbejdet, er ofte sundhedsskadelige.
Brug beskyttelseshandsker, og rør ikke ved den varme dyse. Der er fare for forbrændinger.
▶ Ret ikke den varme luftstrøm mod personer eller dyr.
Brug ikke varmluftspistolen som hårtørrer. Den udsendte luftstrøm er væsentligt varmere end ved en hårtørrer.
▶ Sørg for, at der ikke kommer fremmedlegemer ind i varmluftspistolen.
- Afstanden fra dysen til emnet afhænger af det materialet, der skal forarbejdes (metal, plast etc.), og af forarbejdningsmetoden. Udfør altid en test af luftmængde og temperatur.
- Åbn ikke akkuen. Fare for kortslutning.
▶ Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplodere. Tilfør frisk luft, og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
Hvis akkuen anvendes forkert, eller den er beskadiget, kan der slippe brændbar væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skal du skylle med vand. Søg læge, hvis du får væsken i øjnene. Akku-væske kan give hudirritation eller forbrændinger.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
Ikke-benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.
Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
▶ Oplad kun akkuerne med ladere, der er anbefalet af fabrikanten. En lader, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer – brandfare.
Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fug- tighed). Der er risiko for eksplosion og kort- slutning.
Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
Anvend ikke varmluftspistolen i eksplosionsfarlige mijøer, i nærheden af brændbare materialer eller brændbart støv.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af varmluftspistolen på illustrationssiden.
(1) Dyse
(2) Varmebeskyttelse, aftagelig
(3) Effekttrinindstilling
(4) Oplåsningsknap
(5) Tænd/sluk-knap
(6) LED-arbejdslys
(7) Akku-opläsningsknap ^a)
(8) Akku ^a)
(9) Reflektordyse ^a)
(10) Krympeslange ^a)
(11) Fladdyse ^a)
(12) Vinkeldyse ^a)
a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i standardleveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Varmluftspistol GHG 18V-50 | |
| Varenummer | 3 601 BA6 5.. |
| Nominel spænding V= 18 | |
| Maks. luftmængde l/min 175 | |
| Temperatur ved dyseudgangenA) | °C 300/500 |
| Temperatur-målenøjagtighed ±10 % | |
| Vægt iht. EPTA-Procedure 01:2014 | kg 0,93-2,0 B) |
| Mål (længde × bredde × højde) mm 183 × 77 × 209 | |
| Anbefalet omgivelsestemperatur ved opladning | °C 0 ... +35 |
| Tilladt omgivelsestemperatur ved driftC) og ved opbevaring | °C -20 ... +50 |
| Kompatible akkuer GBA 18V... | ProCORE18V... |
| Anbefalede akkuer GBA 18V... | ≥ 4,0 AhProCORE18V...≥ 4,0 Ah |
Varmluftspistol GHG 18V-50
Anbefalede ladere GAL 18...
GAX 18... GAL 36...
A) ved 20 °C omgivelsestemperatur
B) afhængigt af den anvendte akku
C) Begrænset ydelse ved temperaturer <0 °C.
Værdierne kan varierer afhængigt af produktet samt anvendelses- og miljøbetingelserne. Du kan finde flere oplysninger under www.bosch-professional.com/wac.
Støj-/vibrationsinformation
Varmluftspistolens A-vægtede lydtryksniveau er typisk mindre end 70 dB(A).
Vibrationer samlet værdi a_h (vektorsum af tre retninger) og usikkerhed K:
$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
Akku
Bosch sælger også akku-varmluftspistoler uden akku. Om der følger en akku med din varmluftspistol fremgår af emballagen.
Opladning af akku
Brug kun de ladere, der fremgår af de tekniske data. Kun disse ladere passer til den lithium-ion-akku, der bruges på din varmluftspistol.
Bemærk! Lithium-ion-akkuer udleveres delvis opladet på grund af internationale transportforskrifter. For at sikre at akkuen fungerer 100 %, skal du oplade akkuen helt i opladeren før første ibrugtagning.
Isætning af akku
Brug ikke vold, når du isætter akkuen. Akkuen er konstrueret, så den kun kan sættes i varmluftspistolen i den rigtige position.
Skub den opladede akku ind i akkuholderen, så den går hørbart i indgreb.
Lithium-ion-akkuen er beskyttet mod dybafladning ved hjælp af "Electronic Cell Protection (ECP)". Hvis akkuen er afladet, slukkes varmluftspistolen via en sikkerhedsafbryder.
Udtagning af akku
Akkuen tages ud ved at trykke på akku-oplåsningsknappen og trække akkuen ud af el-værktøjet. Undgå brug af vold.
Akku-ladetilstandsindikator
Bemærk! Ikke alle akku-typer er udstyret med ladetilstands-indikator.
De grønne lysdioder på akku-ladetilstandsindikatoren viser akkuens ladetilstand. Af sikkerhedsgrunde er det kun muligt at forespørge om ladetilstanden, när varmluftspistolen er standset.
42 | Dansk
Tryk på knappen til ladetilstandsindikatoren eller forat få vist ladetilstanden. Dette er også muligt, när akkuen er taget ud.
Hvis der ikke er nogen lysdioder, der lyser, efter at du har trykket på knappen til ladetilstandsindikatoren, er akkuen defekt og skal udskiftes.
Akku-type GBA 18V...
LED Kapacitet
| Konstant lys 3 × grøn 60–100 % | |
| Konstant lys 2 × grøn 30–60 % | |
| Konstant lys 1 × grøn 5–30 % | |
| Blinkende lys 1 × grøn 0–5 % |
Akku-type ProCORE18V...
LED Kapacitet
| Konstant lys 5 × grøn 80–100 % | |
| Konstant lys 4 × grøn 60–80 % | |
| Konstant lys 3 × grøn 40–60 % | |
| Konstant lys 2 × grøn 20–40 % | |
| Konstant lys 1 × grøn 5–20 % | |
| Blinkende lys 1 × grøn 0–5 % |
Henvisninger til optimal håndtering af akkuen
Beskyt akkuen mod fugtighed og vand.
Opbevar kun akkuen i et temperaturområde fra -20^ til 50^ . Opbevar ikke akkuen i bilen f.eks. om sommeren. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.
Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.
Læs og overhold henvisningerne mht. bortskaffelse.
Brug
Ibrugtagning
Fjern akkuen, før du skifter tilbehørsdele eller lægger varmluftspistolen fra dig. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af varmluftspistolen.
Røgudvikling ved den første ibrugtagning
Fra fabrikken er metaloverfladerne beskyttet mod korrosion med en belægning. Dette beskyttelseslag fordamper ved den første ibrugtagning.
På grund af produktionsprocessen kan varmluftspistolen have misfarvninger på dysen (1). Der er ikke tale om beskadi-gelser, og varmluftspistolens funktion påvirkes ikke.
Valg af effekttrin
Med effekttrinindstillingen (3) kan du vælge mellem 2 forskellige effekttrin. Ved omskiftningen blinker LED-arbejdslyset kort:
- Trin 300°C
Med dette trin kan du f.eks. optø vandrør eller bearbejde krympeslanger. Efter at du har tændt, nås temperaturen på mindre end 6 sek. Med en fuldt opladet 8-Ah-akku er driftstiden op til 21 min.
- Trin 500 °C
Med dette trin kan du f.eks. fjerne maling.
Oplysningerne om opvarmningstiden refererer til målinger ved rumtemperatur.
Start
For at tænde skal du først trykke på oplåsningsknappen (4) og derefter på tænd/sluk-knappen (5). Efter start kan du slippe oplåsningsknappen (4), og der skal ikke trykkes mere på oplåsningsknappen (4) under arbejdet.
Ved start af varmluftspistolen tændes LED-arbejdslyset (6) og oplyser arbejdsområdet.
Sluk
For at slukke skal du slippe tænd/sluk-knappen (5).
Stil varmluftspistolen på akkuen (8) for at lade den køle af.
Genstartsbeskyttelse
Hvis akkuen (8) under arbejdet tages af varmluftspistolen og med stadig trykket tænd/sluk-knap (5) isættes igen, aktiveres genstartsbeskyttelsen. LED-arbejdslyset (6) blinker, og varmluftspistolen starter ikke.
Slip tænd/sluk-knappen (5), og tænd derefter varmluftspistolen som normalt.
Overophedningsbeskyttelse for akkuen
Hvis akkuen (8) bliver for varm under arbejdet, reduceres effekten. LED-arbejdslyset (6) blinker langsomt, så længe der trykkes på tænd/sluk-knappen (5).
Hvis varmluftspistolen fortsat benyttes, og temperaturen i akkuen stiger yderligere, slukkes varmluftspistolen automatisk.
Reduceret effekt
Varmluftspistolen er kompatibel med alle tilgængelige 18 V Bosch Professional akkuer.
Ved brug af varmluftspistolen med akkuer, der er mindre end de anbefalede 4 Ah, opnår varmluftspistolen imidlertid ikke sin fulde ydeevne på trinnet 500 °C (temperaturen nås ikke, og luftmængden reduceres). For at vise at varmluftspistolen arbejder med nedsat effekt, blinker LED-arbejdslyset (6) flere gange i langsom takt, når du tænder.
LED-visninger
LED-arbejdslyset (6) benyttes også som status-LED-visning.
Tilbagemelding via LED Hændelsesbeskrivelse
| Kort blink /Endring af temperatur | |
| Flere blink ved start af varm-luftspistolen | Reduceret effekt (brug af ak-ku < 4 Ah) |
Tilbagemelding via LED Hændelsesbeskrivelse
| Blink i langsom takt, så længe der trykkes på tænd/slukknappen (5) | Genstartsbeskyttelse |
| Overophedningsbeskyttelse for akkuen | |
| Blink i hurtig takt, så længe der trykkes på tænd/slukknappen (5) | Intern fejl |
Hvis der vedvarende vises en intern fejl i varmluftspistolen (varmluftspistolen starter ikke eller slukkes, hvis den allerede er i brug), bedes du kontakte vores kundeservice.
Arbejdsvejledning
Bemærk: Hold ikke dysen (1) for tæt på emnet, der skal bearbejdes. Den opstående luftophobning kan forårsage overophedning af varmluftspistolen.
Aftagning af varmebeskyttelse
For at kunne arbejde på meget trange steder kan du afmontere varmebeskyttelsen (2) ved at dreje.
Forsigtig ved den varme dyse! Ved arbejde uden varmebeskyttelse er der øget fare for forbrændinger.
For at afmontere/påsætte varmebeskyttelsen (2) skal du slukke varmluftspistolen og lade den køle af.
Arbejdseksempler (se billeder A-C)
Illustrationerne af arbejdseksemplerne finder du på grafiksi- derne.
Afstanden fra dysen til emnet afhænger af materialet, der skal bearbejdes (metal, plast osv.), og af den planlagte bearbejdningsmetode.
Den optimale temperatur til den pågældende anvendelse kan findes ved at udføre et praktisk forsøg.
Udfør altid en test af luftmængde og temperatur. Start med en større afstand og et lavt effekttrin. Tilpas derefter afstanden og effekttrinet efter behov.
Hvis du ikke er sikker på, hvilket materiale du bearbejder, eller hvordan varmluften påvirker materialet, skal du teste virkningen på et skjult sted.
Du kan arbejde uden tilbehør ved alle arbejdseksempler. Anvendelse af de foreslåede tilbehørsdele vil dog forenkle arbeidet og give et væsentligt bedre resultat.
Til denne varmluftspistol kan du benytte alle dyser, der fås som tilbehør hos Bosch.
Forsigtig ved dyseskift! Rør ikke ved den varme dyse. Lad varmluftspistolen køle af, og brug beskyttelseshandsker ved dyseskift. Du kan brænde dig på den varme dyse.
Krympning (se billede A)
Sæt reflektordysen (9) på. Vælg en krympeslange med en diameter (10), der passer til emnet. Opvarm krympeslangen ensartet, indtil den ligger tæt an mod emnet.
Fjernelse af maling/opløsning af lim (se billede B)
Sæt fladdysen (11) på. Blødgør lakken kortvarigt med varm luft, og løft den af med en ren spatel. Hvis malingen udsættes for opvarmning over længere tid, kan den brænde fast og være vanskelig at fjerne.
Mange typer lim kan blødgøres med opvarmning. Når limen er opvarmet, kan du adskille samlinger eller fjerne overskydende lim.
Optøning af vandledninger (se billede C)
- Kontrollér før opvarmning, at der rent faktisk er tale om en vandledning. Det kan være svært at se forskel på vandledninger og gasledninger. Gasledninger må under ingen omstændigheder opvarmes.
Sæt vinkeldysen (12) på. Når du opvarmer frosne områder, skal du arbejde fra udløbet i retning mod indløbet.
Opvarm plastrør samt forbindelser mellem rørstykker særlig forsigtigt for at undgå beskadigelse.
Tag altid akkuen ud af varmluftspistolen, før der arbejdes på den (f.eks. vedligeholdelse, værktøjsskift osv.) og før den transporteres og lægges til opbevaring.
▶ Hold varmluftspistolen og ventilationsåbningerne rene for at kunne arbejde godt og sikkert.
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com
Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
Du finder adresser til andre værksteder på:
De anbefalede lithium-ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.
Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.
44 | Svensk
Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.
Bortskaffelse
Varmluftspistol, akkuer, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke varmluftspistoler og akkuer/batterier ud sammen med det almindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasserede varmluftspistoler, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.
Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.
Akkuer/batterier:
Li-Ion:
Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side 43).
Svensk
Säkerhetsanvisningar
Sikkerhetsanvisninger
a) Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
Du må for eksempel ikke la det ligge i bilen om sommeren.
En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.
Følg anvisningene om kassering.
Bruk
Ta i bruk
Hvis du ikke er sikker på hva slags materiale du bearbeider eller hvilken virkning varmluften har på materialet, tester du virkningen på et sted som ikke er synlig.
