| 제품 유형 | 무선 열풍기 |
| 브랜드 | 보쉬 |
| 모델 | GHG 18B50 Professional |
| 정격 전압 | 18V |
| 최대 풍량 | 175L/min |
| 노즐 끝 온도 | 300°C / 500°C (설정에 따라 다름) |
| 온도 측정 정확도 | ±10% |
| 무게 (EPTA 01:2014 기준) | 0.93~2.0kg (배터리에 따라 다름) |
| 치수 (길이 × 폭 × 높이) | 183 × 77 × 209mm |
| 허용 주변 온도 (사용 중) | -20°C ~ +50°C |
| 호환 배터리 | 모든 보쉬 프로페셔널 18V 배터리 (GBA 18V..., ProCORE18V...) |
| 권장 배터리 | GBA 18V... ≥ 4.0Ah / ProCORE18V... ≥ 4.0Ah |
| 사용 시간 (300°C, 8Ah 배터리 기준) | 약 21분 |
| 온도 설정 | 2단계: 300°C 및 500°C |
| 작동 방식 | 잠금 해제 스위치 + 켜기/끄기 스위치 |
| LED 조명 | 내장 작업등 (LED) |
| 재시동 방지 | 예 |
| 배터리 과열 방지 | 예 (출력 감소 후 자동 차단) |
| 포함 액세서리 | 표준 노즐, 탈착식 열 보호 커버 |
| 옵션 액세서리 | 반사 노즐, 평면 노즐, 각도 노즐, 열수축 튜브 |
| 유지 관리 | 부드러운 브러시로 통풍구 청소; 청소 전 배터리 분리 |
| 보증 | 보쉬 고객 서비스 문의 (SAV DIRECT를 통해 5일 이내 수리) |
자주 묻는 질문 - GHG 18B50 Professional BOSCH
사용자 질문 GHG 18B50 Professional BOSCH
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 열풍기 무료 PDF 형식! 매뉴얼 찾기 GHG 18B50 Professional - BOSCH 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. GHG 18B50 Professional 브랜드 BOSCH.
사용 설명서 GHG 18B50 Professional BOSCH

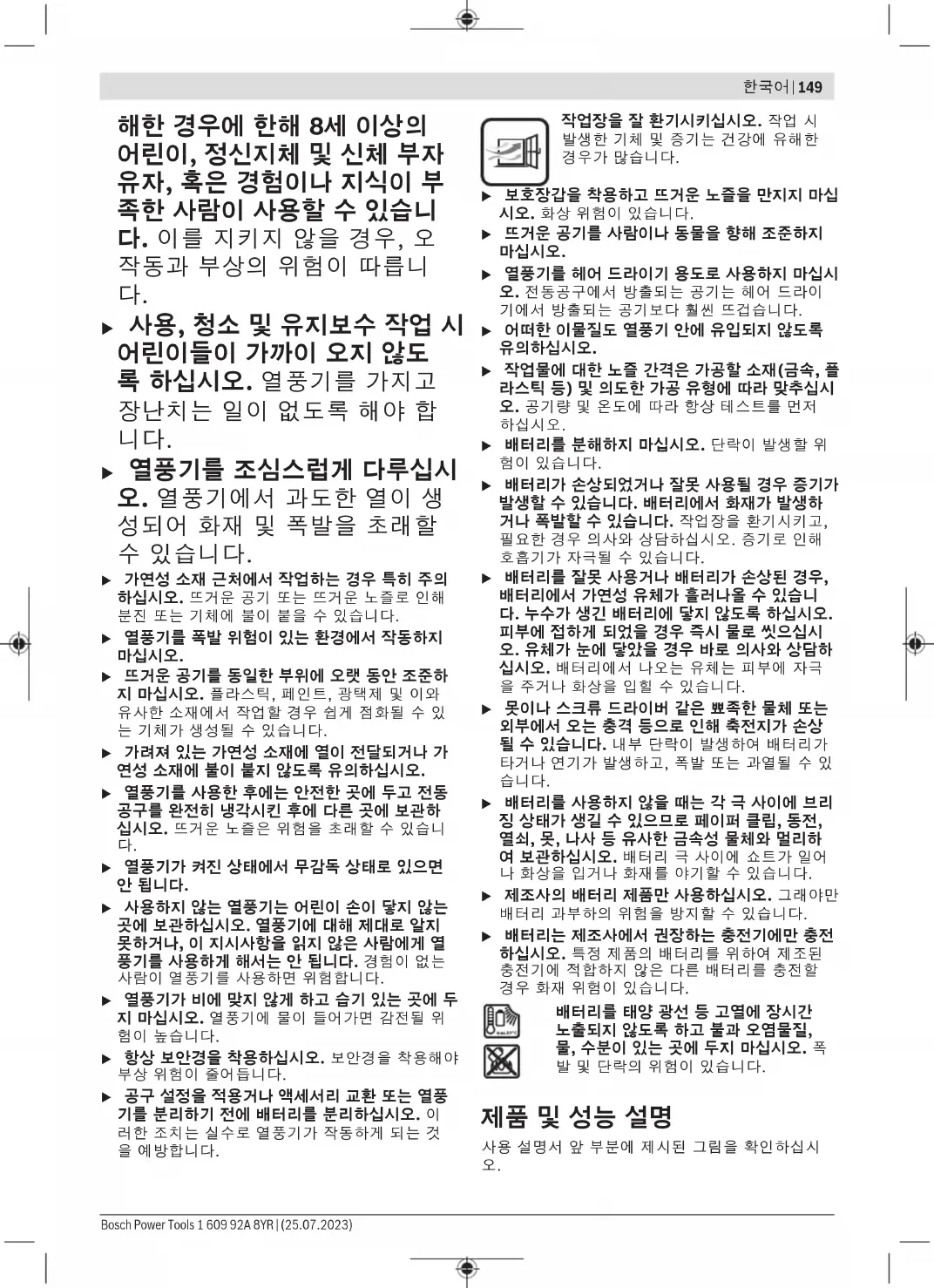

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다.
안전 수칙과 지침서는 계속 보관하시기 바랍니다.
본 열풍기는 어린이나 정신지체 및 신체 부자유자 혹은 경험이나 지식이 부족한 사람이 사용하기에 적합하지 않습니다. 본 열풍기는 안전 책임자의 감독 하에 혹은 감독자에게 열풍기의 안전한 사용법과 관련 위험사항에 대한 교육을 받고 이
해한 경우에 한해 8세 이상의 어린이, 정신지체 및 신체 부자 유자, 혹은 경험이나 지식이 부족한 사람이 사용할 수 있습니다. 이를 지키지 않을 경우, 오작동과 부상의 위험이 따릅니다.
사용, 청소 및 유지보수 작업 시 어린이들이 가까이 오지 않도록 하십시오. 열풍기를 가지고 장난치는 일이 없도록 해야 합니다.
▶ 열풍기를 조심스럽게 다루십시오. 열풍기에서 과도한 열이 생성되어 화재 및 폭발을 초래할 수 있습니다.
가연성 소재 근처에서 작업하는 경우 특히 주의 하십시오. 뜨거운 공기 또는 뜨거운 노즐로 인해 분진 또는 기체에 불이 붙을 수 있습니다.
▶ 열풍기를 폭발 위험이 있는 환경에서 작동하지 마십시오.
▶ 뜨거운 공기를 동일한 부위에 오랫 동안 조준하지 마십시오. 플라스틱, 페인트, 광택제 및 이와 유사한 소재에서 작업할 경우 쉽게 점화될 수 있는 기체가 생성될 수 있습니다.
▶ 가려져 있는 가연성 소재에 열이 전달되거나 가연성 소재에 붙이 붙지 않도록 유의하십시오.
▶ 열풍기를 사용한 후에는 안전한 곳에 두고 전동 공구를 완전히 냉각시킨 후에 다른 곳에 보관하십시오. 뜨거운 노즐은 위험을 초래할 수 있습니다.
▶ 열풍기가 켜진 상태에서 무감독 상태로 있으면 안 됩니다.
사용하지 않는 열풍기는 어린이 손이 닿지 않는 곳에 보관하십시오. 열풍기에 대해 제대로 알지 못하거나, 이 지시사항을 읽지 않은 사람에게 열풍기를 사용하게 해서는 안 됩니다. 경험이 없는 사람이 열풍기를 사용하면 위험합니다.
▶열풍기가 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오.열풍기에 물이 들어가면 감전될 위험이 높습니다.
▶ 항상 보안경을 착용하십시오. 보안경을 착용해야 부상 위험이 줄어듭니다.
▶ 공구 설정을 적용거나 액세서리 교환 또는 열풍기를 분리하기 전에 배터리를 분리하십시오. 이러한 조치는 실수로 열풍기가 작동하게 되는 것을 예방합니다.
작업장을 잘 환기시키십시오. 작업 시 발생한 기체 및 증기는 건강에 유해한 경우가 많습니다.
▶ 보호장갑을 착용하고 뜨거운 노즐을 만지지 마십시오. 화상 위험이 있습니다.
▶ 뜨거운 공기를 사람이나 동물을 향해 조준하지 마십시오.
▶열풍기를 헤어 드라이기 용도로 사용하지 마십시오. 전동공구에서 방출되는 공기는 헤어 드라이기에서 방출되는 공기보다 훨씬 뜨겁습니다.
▶ 어떠한 이물질도 열풍기 안에 유입되지 않도록 유의하십시오.
▶ 작업물에 대한 노졸 간격은 가공할 소재(금속, 플라스틱 등) 및 의도한 가공 유형에 따라 맞추십시오. 공기량 및 온도에 따라 항상 테스트를 먼저 하십시오.
▶ 배터리를 분해하지 마십시오. 단락이 발생할 위험이 있습니다.
▶ 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 배터리에서 화재가 발생하거나 폭발할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다.
▶ 배터리를 잘못 사용거나 배터리가 손상된 경우, 배터리에서 가면성 유체가 흘러나올 수 있습니다. 누수가 생긴 배터리에 땐지 않도록 하십시오. 피부에 접하게 되었을 경우 즉시 물로 씻으십시오. 유체가 눈에 닿았을 경우 바로 의사와 상담하십시오. 배터리에서 나오는 유체는 피부에 자극을 주거나 화상을 입힐 수 있습니다.
▶ 못이나 스크류 드라이버 같은 뼐족한 물체 또는 외부에서 오는 충격 등으로 인해 축전지가 손상될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있습니다.
▶ 배터리를 사용하지 않을 때는 각 극 사이에 브리 징 상태가 생길 수 있으므로 페이퍼 클림, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하여 보관하십시오. 배터리 극 사이에 쇼트가 일어나 화상을 입거나 화재를 야기할 수 있습니다.
▶ 제조사의 배터리 제품만 사용하십시오. 그래 야만 배터리 과부하의 위험을 방지할 수 있습니다.
▶ 배터리는 제조사에서 권장하는 충전기에만 충전하십시오. 특정 제품의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있습니다.
배터리를 태양 광선 등 고열에 장시간 노출되지 않도록 하고 불과 오염물질, 물, 수분이 있는 곳에 두지 마십시오. 폭발 및 단락의 위험이 있습니다.
제품 및 성능 설명
사용 설명서 앞 부분에 제시된 그림을 확인하십시오.
150|한국어
규정에 따른 사용
본 열풍기는 플라스틱의 성형 및 용접 작업, 페인트 제거 작업 및 수축 슬리브의 가열 작업 용도로 사용됩니다. 접착 접합부 분리 및 워터 라인 해동 작업에도 사용할 수 있습니다.
본 열풍기는 휴대용으로 지정된 용도로만 사용됩니다.
▶ 열풍기를 폭발 위험이 있는 영역, 가연성 자재 또는 가연성 분진 근처에서 사용하지 마십시오.
제품의 주요 명칭
제품의 주요 명칭에 표기되어 있는 번호는 열풍기의 그림이 나와있는 면을 참고하십시오.
(1) 노즐
(2)열 보호대, 탈착식
(3)출력 단계 설정
(4) 잠금 해제 스위치
(5) 전원 스위치
(6) LED 작업 랜프
(7)배터리 해제 버튼a)
(8)배터리a)
(9)반사경 노즐a)
(10)열 수축 슬리브a)
(11) 플랫 노즐a)
(12) 앱글 노즐a)
a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.
제품 사양
| 열풍기 | GHG 18V-50 | |
| 제품 번호 | 3 601 BA6 5.. | |
| 정격 전압 | V= 18 | |
| 최대 공기량 | l/min 175 | |
| 노즐 출력부 온도A) | °C 300/500 | |
| 온도 측정 정밀도 | ±10 % | |
| EPTA-Procedure 01:2014에 따른 중량 | kg 0.93-2.0B) | |
| 치수(길이 × 폭 × 높이) | mm 183 × 77 × 209 | |
| 충전 시 권장되는 주변 온도 | °C 0 ... +35 | |
| 작동 시C) 및 보관 시 허용되는 주변 온도 | °C -20 ... +50 | |
| 호환 가능한 배터리 | GBA 18V...ProCORE18V... | |
| 권장하는 배터리 | GBA 18V...≥ 4.0 AhProCORE18V...≥ 4.0 Ah | |
| 열풍기 | GHG 18V-50 |
| 권장하는 충전기 | GAL 18...GAX 18...GAL 36... |
A) 주변 온도 20 °C에서
B)사용하는 배터리에 따라 상이
C) 온도 < 0 °C일 때 출력 제한
값은 제품별로 편차가 있을 수 있으며, 진행하는 작업 및 환경 조건에 따라 달라질 수 있습니다.보다 자세한 정보는
www.bosch-professional.com/wac에서 확인할 수 있습니다.
배터리
Bosch는 배터리 없이도 충전 열풍기를 판매합니다. 열풍기의 공급 사양에 배터리가 포함되어 있는지 여부는 포장에서 확인할 수 있습니다.
배터리 충전하기
▶ 기술자료에 기재되어 있는 충전기만 사용하십시오. 열풍기에 사용된 리튬이온 배터리에는 이 충전기만 사용할 수 있습니다.
지침: 리튬 이온 배터리는 국제 운송 규정에 따라 일부만 충전되에 출고됩니다. 배터리의 성능을 완전하게 보장하기 위해서는 처음 사용하기 전에 배터리를 완전히 충전하십시오.
배터리 장착하기
▶ 배터리를 끼울 때 힘을 가하지 마십시오. 배터리는 열풍기의 정확한 위치에 끼워지도록 설계되어 있습니다.
충전한 배터리는 배터리가 맞물려 고정될 때까지 배터리 홀더 쪽으로 미십시오.
리튬이온 배터리는 전자 셀 보호 ["Electronic Cell Protection (ECP)"] 기능이 있어 과도하게 방전되지 않습니다. 배터리 방전 시 열풍기가 보호 스위치에 의해 꺼집니다.
배터리 탈착하기
배터리를 분리하려면 배터리 해제 버튼을 누른 상태에서 배터리를 당겨 빼내십시오. 무리하게 힘을 가하지 마십시오.
배터리 충전상태 표시기
지침: 모든 배터리 유형에 충전상태 표시기가 있는 것은 아닙니다.
배터리 충전상태 표시기에 있는 녹색 LED는 배터리의 충전 상태를 나타냅니다. 안전상의 이유로 열풍기가 멈춰 있는 경우에만 잔량상태 확인이 가능합니다.
충전상태 표시기 버튼 🔘또는 ☐을 누르면, 충전상태가 표시됩니다. 배터리가 분리된 상태에서도 표시 가능합니다.
충전상태 표시기 버튼을 눌렸는데도 LED가 켜지지 않으면 배터리가 손상된 것이므로 교환해 주어야 합니다.
배터리 형식 GBA 18V...
LED 용량
| 연속등 3× 녹색 60-100 % | |
| 연속등 2× 녹색 30-60 % | |
| 연속등 1× 녹색 5-30 % | |
| 점멸등 1× 녹색 0-5 % |
배터리 형식 ProCORE18V...
LED 용량
| 연속등 5 × 녹색 80-100 % | |
| 연속등 4 × 녹색 60-80 % | |
| 연속등 3 × 녹색 40-60 % | |
| 연속등 2 × 녹색 20-40 % | |
| 연속등 1 × 녹색 5-20 % | |
| 점멸등 1 × 녹색 0-5 % |
올바른 배터리의 취급 방법
배터리를 습기나 물이 있는 곳에 두지 마십시오. 배터리를 -20 °C 에서 50 °C 온도 범위에서만 저장하십시오. 예를 들면 배터리를 여름에 자동차 안에 두지 마십시오.
가끔 배터리의 통풍구를 부드럽고 깨끗한 마른 솔로 청소하십시오.
충전 후 작동 시간이 현저하게 짧아지면 배터리의 수명이 다한 것이므로 배터리를 교환해야 합니다. 폐기처리에 관련된 지시 사항을 준수하십시오.
작동
기계 시동
▶ 액세서리 교환 또는 열풍기를 분리하기 전에 배터리를 분리하십시오. 이러한 조치는 실수로 열풍기가 작동하게 되는 것을 예방합니다.
최초 구동 시 연기 발생
공장인도 시 금속 표면은 부식되지 않도록 코팅되어 있습니다. 처음 제품을 사용할 때 이 보호층이 기화됩니다.
제조 공정으로 인해 열풍기의 노즐 (1) 이 변색될 수 있습니다. 이는 손상된 것이 아니며, 열풍기 작동 성능에 영향을 미치지 않습니다.
출력 단계 선택
출력 단계 설정 (3)을 통해 2가지 출력 단계 중에 하나를 선택할 수 있습니다. 전환하는 경우 LED 작업 램프가 잠깐 동안 점등됩니다:
-300°C 단계
이 단계에서는 배수 파이프 등을 해동시키거나
열 수축 슬리브를 이용해 작업할 수 있습니다. 전원을 켜면 6 초 내에 해당 온도에 도달됩니다. 완충된 8.0 Ah 배터리 사용 시 최대 21 분 동안 작동 가능합니다.
-500℃단계
이 단계에서는 도료 등을 제거할 수 있습니다. 가열 시간 관련 정보는 실내 온도에서 측정된 값입니다.
전원 켜기
전원을 커려면 먼저 잠금 해제 스위치 (4) 를 누른 다음 전원 스위치 (5) 를 누르십시오. 작업이 시작되면 잠금 해제 스위치 (4)에서 손을 떨 수 있으며, 작동하는 동안 잠금 해제 스위치 (4)를 계속 누르고 있을 필요가 없습니다.
열풍기 작동이 시작되면 LED 작업 램프 (6) 가 켜지고 작업 영역에 붙이 들어 Oh Minnesota.
전원 끄기
전원을 끄려면 전원 스위치 (5)에서 손을 떼십시오.
열풍기를 냉각시키려면, 배터리 (8) 가 바닥에 달도록 세워두십시오.
재시동 보호 기능
열풍기 작동 시 배터리 (8) 를 분리했다가 전원스 위치 (5) 가 계속 눌린 상태에서 배터리를 끼우면, 재시동 보호 기능이 활성화됩니다. LED 작업 랭프 (6) 가 깜박이고 열풍기 작동이 시작되지 않습니다.
전원 스위치 (5)에서 손을 뻔 후 평소처럼 전동공구의 전원을 다시 켜십시오.
배터리 과열 보호 기능
작동하는 동안 배터리 (8) 가 너무 뜨거워지면, 출력이 줄어듭니다. 전원 스위치 (5) 가 눌려 있는 동안 LED 작업 랭프 (6) 가 천천히 깜박입니다. 계속해서 열풍기를 작동하여 배터리의 온도가 더 상승하면, 열풍기는 자체적으로 전원이 차단됩니다.
출력 감소
열풍기는 시중에서 구매 가능한 모든 보쉬 전문가 공 전동공구 18 V 배터리와 호환됩니다.
하지만 권장하는 4 Ah보다 낮은 출력의 배터리를 이용해 열풍기를 작동하는 경우, 500 °C 단계에서는 전출력에 도달되지 않습니다(해당 온도에 도달하지 않고 공기량이 줄어들). 열풍기 출력이 감소된 상태로 작동되는 것을 알리기 위해 전원을 켜면 LED 작업 래프 (6) 가 느린 주기로 깜박입니다.
LED 표시기
LED 작업 래프 (6) 는 LED 상태 표시기로도 사용됩니다.
LED를 통한 알림 진행 작업 설명
| 잠깐 동안 점등 온도 변경 | |
| 열풍기 작동 시작 시 여러 번 깜박임 | 출력 감소(4 Ah 미만 출력의 배터리 사용 시) |
LED를 통한 알림 진행 작업 설명
| 전원 스위치 (5) 가 눌려 있는 동안 천천히 깜박임 | 재시동 보호 기능 |
| 배터리 과열 보호 기능 | |
| 전원 스위치 (5) 가 눌려 있는 동안 빠르게 깜박임 | 내부 결함 |
열풍기에서 계속해서 내부 고장을 알리는 경우(열풍기가 작동을 시작하지 않거나 이미 작동되는 중에 전원이 차단됨), 고객 서비스 센터로 문의해주시기 바랍니다.
사용 방법
지침: 노즐 (1) 을 가공할 작업물에 너무 가까이 가져오지 마십시오. 기류가 막히면 열풍기가 과열될 수 있습니다.
열 보호대 탈착하기
특히 좁은 부위를 작업할 경우에는 열 보호대 (2) 를 돌려서 분리할 수 있습니다.
▶ 뜨거운 노즐 주의! 열 보호대를 사용하지 않고 작업할 경우 특히 화상을 입을 수 있습니다.
열 보호대 (2) 를 탈착하거나 장착하려면 우선 열풍기의 전원을 끄고 열을 식히십시오.
작업 실례(그림 A-C 참조)
작업 실례 그림은 그래픽 페이지에서 확인할 수 있습니다.
작업물에 대한 노즐 간격은 가공할 소재(금속, 플라스틱 등) 및 의도한 가공 유형에 따라 맞추십시오. 각 작업에 이상적인 온도는 실습 테스트를 통해 파악할 수 있습니다.
공기량 및 온도에 따라 향상 테스트를 먼저 하십시오. 넓은 간격 및 낮은 출력 단계부터 시작하십시오. 이후 필요에 따라 간격 및 출력 단계를 조정하십시오.
가공할 소재가 확실하지 않거나 해당 소재에 열풍이 미치는 효율이 어느 정도인지 확실하지 않은 경우, 막힌 부위에서 효율을 테스트해 보십시오.
모든 작업의 경우 액세서리 없이 작업 가능합니다. 그러나 작업을 용이하게 수행하고 훨씬 더 좋은 결과를 얻으려면 권장 액세서리를 사용하는 것이 좋습니다.
본 열풍기의 경우, Bosch 에서 액세서리로 제공되는 모든 노즐을 사용할 수 있습니다.
▶ 노즐 교체 시 주의! 뜨거운 노즐을 만지지 마십시오. 열풍기를 식힌 후 교체 시 보호장갑을 착용하십시오. 뜨거운 노즐에 화상을 입을 수 있습니다.
수축 접합하기(그림 A 참조)
반사경 노즐 (9) 을 설치하십시오. 열 수축 슬리브 (10) 를 작업물에 맞춰 선택하십시오. 열 수축 슬리브가 작업물에 밀착될 때까지 일정하게 가열하십시오.
도료 제거/접착제 제거하기(그림 B 참조)
플랫 노즐 (11)을 설치하십시오.열기로 도료를 녹인 후 깨끗한 제거용 주격을 이용하여 벗겨내십시오
오. 너무 오래 열을 가하면 도료가 타 버려 제거하기가 어려워집니다.
대부분의 접착제는 열을 가하면 부드러워집니다. 접착제에 열을 가하면 접합 부위를 분리하거나 흔러내린 접착제를 제거할 수 있습니다.
얼어있는 배수 파이프 해동하기(그림 C 참조)
▶ 가열하기 전에 정말 배수 파이프인지 확인해 보십시오. 배수 파이프와 가스 파이프는 외관상 구분하기가 어렵습니다. 절대로 가스 파이프를 가열해서는 안 됩니다.
앵글 노졸 (12) 을 설치하십시오. 얼어있는 부위를 배출구에서 유입구쪽으로 가열하는 것이 좋습니다. 특히 플라스틱 파이프나 파이프 간의 연결 부위를 가열할 때 손상되지 않도록 주의하십시오.
보수 정비 및 서비스
보수 정비 및 유지
▶ 열풍기에 각종 작업(보수 정비 및 액세서리 교환 등)을 하거나 열풍기를 운반하거나 보관할 경우 배터리를 열풍기에서 빼십시오.
▶ 안전하고 올바른 작동을 위하여 열풍기와 통풍구를 항상 깨끗이 하십시오.
AS 센터 및 사용 문의
AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com
보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다.
문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.
콜센터
080-955-0909
다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다:
권장하는 리튬이온 배터리는 위험물 관련 규정을 따릅니다. 배터리는 별도의 요구 사항 없이 사용자가 직접 도로 상에서 운반할 수 있습니다.
제3자를 통해 운반할 경우(항공 운송이나 운송 회사 등) 포장과 표기에 관한 특별한 요구 사항을 준 수해야 합니다. 이 경우 발송 준비를 위해 위험물 전문가와 상담해야 합니다.
표면이 손상되지 않은 배터리만 사용하십시오. 배터리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움직이지 않도록 배터리를 포장하십시오. 또한 이와 관련한 국내 규정을 준수하십시오.
처리
열풍기,배터리,액세서리 및 포장재는 환경 규정에 따라 재활용해야 합니다.
열풍기와 충전용 배터리/배터리를 가정 용 쓰레기로 처리하지 마십시오!
충전용 배터리/배터리:
리튬이온:
운반 단락에 나와 있는 지침을 참고하십시오 (참조 „운반“, 페이지 152).
