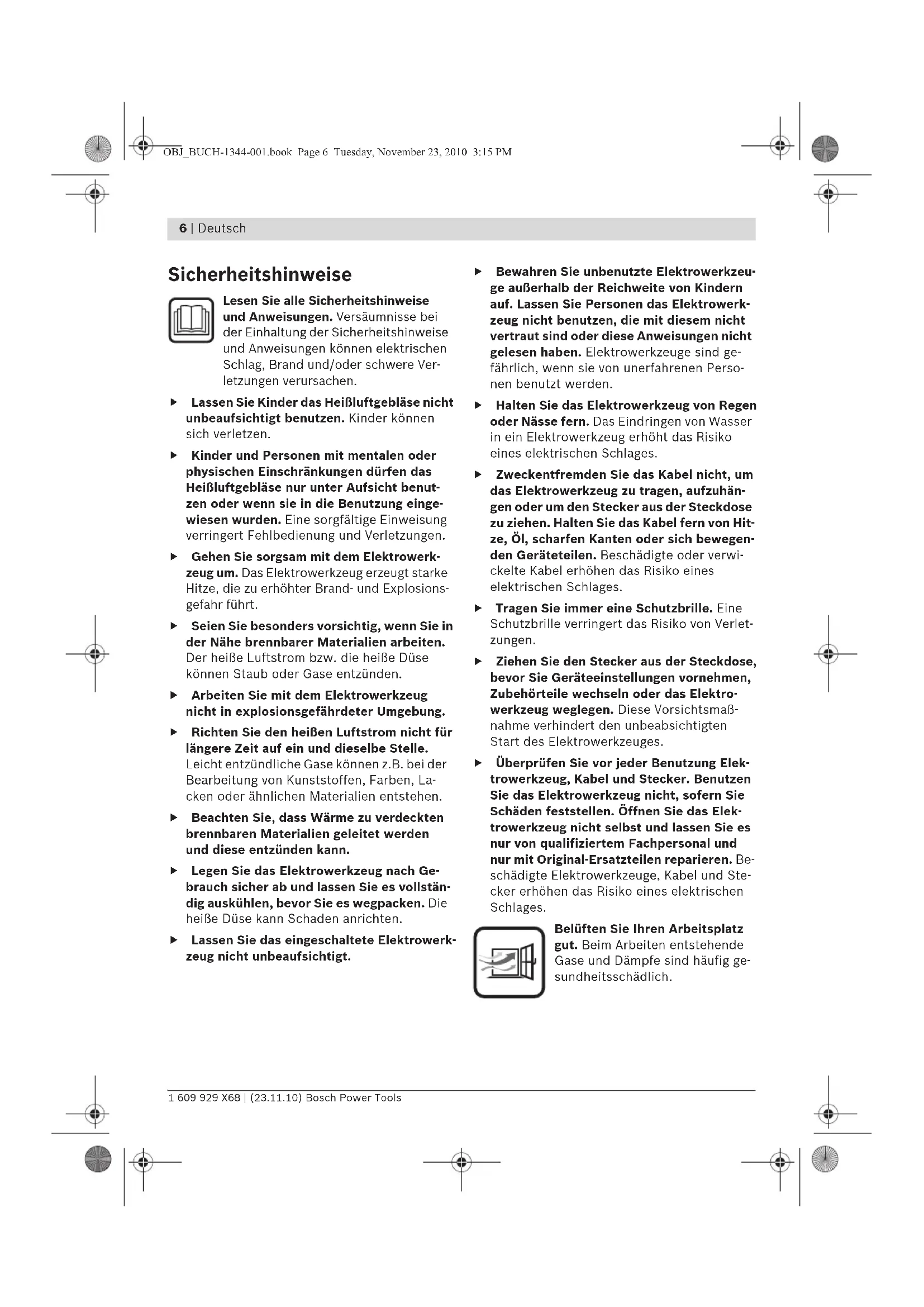

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

• Lassen Sie Kinder das HeiBluftgeblase nicht unbeaufsichtigt benutzen. Kinder können sich verletzen.
  Kinder und Personen mit mentalen oder physischen Einschränkungen)durfen das HeiBluftgeblase nur unter Aufsicht benutzen oder wenn sie in die Benutzung eingewiesen wurden. Eine sorgfaltige Einweisung verringert Fehlbedienung und Verletzungen.
  Gehen Sie sorgsam mit dem Elektrowerkzeug um. Das Elektrowerkzeug erzegt starke Hitze, die zu erhöhter Brand- und Explosionsgefahr führt.
  Seien Sie besonderss vorsichtig, wenn Sie in der Nähe brennbarer Materialien arbeiten. Der heiße Luftstrom bzw. die heiße Düse konnen Staub oder Gase entzünden.
  Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung.
  Richten Sie den heißen Luftstrom nicht für langere Zeit auf ein und dieselbe Stelle. Leicht entzündliche Gase konnen z.B. bei der Bearbeitung von Kunststoffen, Farben, Lacken oder ähnlichen Materialien entstehen.
  Beachten Sie, dass Wärme zu verdeckten brennbaren Materialien geleitet werden und diese entzünden kann.
  Legen Sie das Elektrowerkzeug nach Gebrauch sicher ab und setzen Sie es vollständig auskühlen, bevor Sie es wegpacken. Die heiße Duse kann Schaden anrichten.
  Lassen Sie das eingeschaltete Elektrowerkzeug nicht unbeaufsichtigt.

Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Halten Sie das Elektrowerkzeug von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Tragen Sie immer eine Schutzbrille. Eine Schutzbrille verringert das Risiko von Verletzungen.
Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Überprüfen Sie vor jeder Benutzung Elektrowerkzeug, Kabel und Stecker. Benutzen Sie das Elektrowerkzeug nicht, sofern Sie Schaden feststellen. Öffnen Sie das Elektrowerkzeug nicht selbst und halten Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Be-schädigte Elektrowerkzeuge, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.

Belüften Sie ihren Arbeitsplatz gut. Beim Arbeiten entstehende Gase und Dämpfe sind möglich gesundheitsschädlich.

Deutsch | 7

Tragen Sie Schutzhandschuhe und berühren Sie die heiße Duse nicht. Es besteht Verbrennungsgefahr.
Richten Sie den bereits Luftstrom nicht auf Personen oder Tiere.
- Verwenden Sie das Elektrowerkzeug nicht als Haarrockner. Der austretende Luftstrom ist wesentlich frei aber als bei einem Haarrockner.
- Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.

Funktionsbeschreibung

Bitte klappen Sie die Aufklappsite mit der Darstellung des Elektrowerkzeugs auf, und setzen Sie diese Seite aufgeklapt, während Sie die Betriebsanleitung lesen.

Bestimmungsgemäger Gebrauch

Das Elektrowerkzeug ist bestimmt zum Verformen und Verschweiben von Kunststoff, Entfernen von Farbanstrichen und zum Erwärmen von Schrumpfschläuchen. Es ist auch geeignet zum Loten und Verzinnen, Losen von Klebeverbindungen und zum Auftauen von Wasserleitungen.

Abgebildete Componenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1Duse
2 Wärmeschutz
3 Ablagefläche
4 Ein-/Ausschalter mit Luftmengen- und Temperaturregler (GHG 500-2/GHG 600-3)
5 Ein-/Ausschalter mit Luftmengenregler (GHG 630 DCE)
6 Taste für Temperaturregulierung (GHG 630 DCE)
7 Display (GHG 630 DCE)
8 Flachendüse
9 Glasschutzduse

10 Reflextordüse
11 SchweiBdraht
12 SchweiBschuh
13 Reduzierduse
14 Schrumpfschlauch
15 Winkeldüse
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.

Gerauschinformation

Messwerte für Gerausch ermittelt entsprechend EN 60745.

Der A-bewertete Schaldruckpegel des Elektrowerkzeugs ist typischerweise kleiner als 70 dB(A).

8 | Deutsch

Technische Daten

Heißenung Professional
Sachnummer 0 601 ...	94A 0.. 94B 0.. 94C 7.. 94C 7..
Nennspannung	V 220-240 220-240 115-127 220-240
Nennaufnahmeleitung	W	1	6	0	1800 1500
Luftmenge	l/min	240/450	250/350/500	110/250/400	150/300/500
Temperatur am Düsen-ausgang ca.	°C	300/500	50/400/600	50-600	50-630
Temperatur-Messgenauigkeit - am Düsenausgang		± 10 %	± 10 %	± 10 %	± 10 %
- in der Anzeige		-	-	± 5 %	± 5 %
Betriebstemperatur Display*	°C	-	-	0...+50	0...+50
Gewicht entsprechend EPTA-Procedure 01/2003	kg	0,75	0,8	0,9	0,9
Schutzklasse		☐/Π	☐/Π	☐/Π	☐/Π

^ Außerhalb der Betriebstemperatur kann das Display schwarz werden.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können varlieren.

Betrieb

Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge konnen auch an 220 V betrieben werden.

Einschalten

GHG 500-2: Drucken Sie den Ein-/Ausschalter 4 in Stellung I oder II.

GHG 600-3: Drucken Sie den Ein-/Ausschalter 4 in Stellung I, II oder III.

GHG 630 DCE: Drucken Sie den Ein-/Ausschalter 5 in Stellung I, II oder III.

Thermoschutzabschaltung: Bei Überhitzung (z.B. durch Luftstau) schaltet das Elektrowerkzeug die Heizung automatisch ab, das Geblase lauft jedoch weiter. Hat sich das Elektrowerkzeug auf Betriebstemperatur abgekühlt, wird die Heizung automatisch wieder zugeschaltet.

Ausschalten

GHG 500-2/GHG 600-3: Drucken Sie den Ein-/Ausschalter 4 in Stellung 0.

GHG 630 DCE: Drucken Sie den Ein-/Ausschalter 5 instellung 0.

GHG 600-3/GHG 630 DCE: Lassen Sie das Elektrowerkzeug nach längerem Arbeitsen mit hoher Temperatur vor dem Ausschalten zur Abkuhlung kurze Zeit in der Kaltluftstufe I laufen.

Luftmenge und Temperatur regeln (GHG 500-2/GHG 600-3)

Mit dem Ein-/Ausschalter 4 konnen Sie zwischen verschiedene Luftmengen- und Temperaturkombinationen wahren:

Stufe	GHG 500-2		GHG 600-3
	I/min	°C	I/min	°C
I	240	300	250	50
II	450	500	350	400
III	-	-	500	600

Deutsch | 9

GHG 600-3: Die Kaltluftstufe I ist geeignet zum Abkühlen eines erhitzten Werkstücks oder zum Trocknen von Farbe. Sie ist ebenso geeignet, um das Elektrowerkzeug vor dem Abstellen oder dem Wechsel der Aufsatzdüssen abzukühlen.

Luftmenge regeln (GHG 630 DCE)

Mit dem Ein-/Ausschalter 5 konnen Sie die Luft-
menge in drei Stufen regeln:

Stufe bei Nennspannung

115-127 V: 220-240 V:

1/min 1/min

110150

II 250 300

III 400 500

Verringern Sie die Luftmenge z.B. dann, wenn die Umgebung eines Werkstücks nicht übermäßig erhützt werden soll oder wenn sich ein leichtes Werkstück durch den Luftstrom verschieben konnte.

In der Kaltluftstufe I ist die Temperatur auf 50^ festgelegt, in den HeiBluftstufen II und III ist die Temperatur stufenlos regelbar.

Temperatur regeln (GHG 630 DCE)

Die Temperatur ist nur in den HeiBluftstufen II und III regelbar. In der Kaltluftstufe I ist die Temperatur auf 50^ festgelegt.

Beim Wechsel von der Kaltluftstufe I in eine der HeiBluftstufen erscheidt die zuletzt eingestellte Zieltemperatur fur ca. 3 Sekunden zwischen blinkenden Pfeilen im Display 7. Die Zieltemperatur ist fur beiden HeiBluftstufen II und III gleich und ändert sich bei einem Wechsel zwischen beiden Stufen nicht.

Um die Temperatur zu erhöhen, drücken Sie an der Taste für Temperaturregulierung 6 auf „+“, um die Temperatur zu senken, drücken Sie auf „-".

Kurzes Drucken der Taste 6 erhöht bzw. senkt die Temperatur um 10^ . Längeres Drucken der Taste erhöht bzw. senkt die Temperatur fortlaufend um 10^ , bis die Taste losgelassen wird oder die maximale bzw. minimale Temperatur erreicht ist.

Bei einer Änderung der Temperatureinstellung benötigt das Elektrowerkzeug kurze Zeit, um den Luftstrom aufzuwärmen bzw. abzukühlen. Die Zieltemperatur wird während dieser Zeit im Display 7 zwischen blinkenden Pfeilen angezeigt. Ist die Zieltemperatur erreicht, erlösen die Pfeile, und das Display zeigt die aktuelle Temperatur an.

Beim Wechsel aus den HeiBlaufstufen II oder III in die Kaltlaufstufe I dauert es kurze Zeit, bis sich das Elektrowerkzeug auf 50^ abgekuhl hat. Wahrend des Abkuhlens wird im Display 7 die tatsächliche Temperatur am Dusenausgang angezeigt.

Die Kaltluftstufe ist geeignet zum Abkühlen eines erhitzten Werkstücks oder zum Trocknen von Farbe. Sie ist ebenso geeignet, um das Elektrowerkzeug vor dem Abstellen oder dem Wechsel der Aufsatzdüssen abzukühlen.

Arbeitshinweise

Ziehen Sie vor allen Arbeitsen am Elektrowerkzeug den Netzstecker aus der Steckdose.

Hinweis: Bringen Sie die Duse 1 nicht zu nah an das zu bearbeitende Werkstück. Der entstehende Luftstau kann zur Überhitzung des Elektrowerkzeugs führen.

Wärmeschutz abnehmen

FürArbeitenanbesondersengengenStellenkonnen SiedenWärmeschutz2abehmen.

Vorsicht vor der bereits Düse! Bei Arbeiten ohne Wärmeschutz besteht erhöhte Verbrennungsgefahr.

Zum Abnehmer bzw. Aufsetzen des Wärme-schutzes 2 schalten Sie das Elektrowerkzeug aus und halten es abkühlen.

Zum Schnellenen Abkühlen können Sie das Elektrowerkzeug auch kurz mit der niedrigsten einstellbaren Temperatur laufen halten.

Schrauben Sie den Wärmeschutz 2 entgegen dem Uhrzeigersinn ab bzw. im Uhrzeigersinn wieder auf.

10 | Deutsch

Elektrowerkzeug abstellen (siehe Bild C)

Stellen Sie das Elektrowerkzeug auf den Ablageflächen 3 ab, um es abkühlen zu halten oder um beiden Höhe zum Arbeitsen frei zu haben.

Arbeiten Sie mit dem abgestellen Elektrowerkzeug entsprechens vorsichtig! Sie konnen sich an der heiben Düse oder am heiben Luftstrom verbrennen.

Arbeitsbeispiele

Die Abbildungen der Arbeitsbeispiele finden Sie auf den Ausklappseiten.

Die Temperaturangaben in den Arbeitsbeispellen sind Richtwerte, die je nach Materialbeschaffenheit abweichen konnen. Der Abstand der Duse richtig sich nach dem zu bearbeiten den Material.

Die optimale Temperatur für die jeweilige Anwendung lassst sich durch praktischen Versuch ermittelt. Beginnen Sie immer mit einer niedrigen Temperaturstufe.

Sie konnen bei allen Arbeitsbeispieren außer "Lack von Fenstern entfernen" ohne Zubehor arbeiten. Der Einsatz der vorgeschlagenen Zubehorteile vereinfacht jeder die Arbeit und erhöht die Qualität des Ergebnisses wesentlich.

Vorsicht beim Dusenwechsel! Berühren Sie die heiße Duse nicht. Lassen Sie das Elektrowerkzeug abkühlen und tragen Sie beim Wechsel Schutzhandschuhe. Sie können sich an der bereits Duse verbrennen.

Lack entferen/Kleber losen (siehe Bild A)

Setzen Sie die Flächendüse 8 (Zubehör) auf.
Weichen Sie den Lack kurz mit HeiBluft auf und haben Sieihn mit einem scharfen, sauberen Spachtel ab. Lange Hitzeeinwirkung verbrennt den Lack und erschwert das Entfernen.
Viele Klebemittel (z.B. Aufkleber) werden durch Wärme weich. Bei erwärtem Kleber können Sie Verbindungen trennen oder überschüssigen Kleber entfern.

Lack von Fenstern entfernen (siehe Bild B)

• Verwenden Sie unbedingt die Glasschutzdüse 9 (Zubehör). Es besteht Glasbruchgefahr.

Auf profilierten Flächen können Sie den Lack mit einem passenden Spachtel abheben und mit einer weichen Drahtbürste abbürsten.

Kunststoffrohrverformen (siehe Bild C)

Setzen Sie die Reflextordüse 10 (Zubehör) auf. Füllen Sie Kunststoffrohre mit Sand und verschließen Sie sie auf beiden Seiten, um das Abkücken des Rohres zu verhindern. Erwärmen Sie das Rohr gleichmäßig durch seitliches Hinund Herbewegen.

Kunststoffverschweiben (siehe Bild D)

Setzen Sie die Reduzierduse 13 und den Schweibschuh 12 (beide Zubehor) auf. Die zu verschweiben Werkstücke und der Schweidraht 11 (Zubehor) mussen aus dem gleichen Material sein (z.B. beiden PVC). Die Naht muss sauber und fettfrei sein.

Erwärmen Sie die Nahtstelle vorsichtig, bis sie teigwig wird. Beachten Sie, dass der Temperaturbereich zwischen teigigem und flüssigem Zustand eines Kunststoffes gering ist.

Fuhren Sie den SchweiBdraht 11 zu und halten Sieihn in den Spalt einlaufen, sodass eine gleichmäßige Wulst entstehen.

Schrumpfen (siehe Bild E)

Setzen Sie die Reduzierduse 13 (Zubehör) auf. Wahlen Sie den Durchmesser des Schrumpfschlauches 14 (Zubehör) entsprechend dem Werkstück (z.B. Kabelschuh). Erwärmen Sie den Schrumpfschlauch gleichmäßig.

Wasserleitungen auftauen (siehe Bild F)

Prufen Sie vor dem Erwärmen, ob es sich tatsächlich um eine Wasserleitung handelt. Wasserleitungen sind oft außerlich nicht von Gasleitungen zu untersenden. Gasleitungen dürfen keinesfalls erwartt werden.

Setzen Sie die Winkeldüse 15 (Zubehor) auf. Erwärmen Sie eingefrorene Stellen immer vom Rand zur Mitte.

Erwärmen Sie Kunststoffhre sowie Verbindungen zwischen Rohrstücken besonderss vorschütig, um Beschädigungen zu vermeiden.

Deutsch | 11

Weichlöten (siehe Bild G)

Setzen Sie fur Punktlotungen die Reduzierduse 13, fur das Loten von Rohren die Reflextorduse 10 (beige Zubehor) auf.

Falls Sie Lot ohne Flussmittel verwenden, geben Sie Lottet oder Lotpaste auf die Lottelle. Erwärmen Sie die Lottelle je nach Material ca. 50 bis 120 Sekunden. Genben Sie das Lot zu. Das Lot muss durch die Werkstücktematür schmelzen. Entfern den Sie gegebenenfalls nach dem Erkalten der Lotstelle das Flussmittel.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Lufungsschlitze sauber, um gut und sicher zu arbeiten.

Sollte das Elektrowerkzeug bzw. sorgfälliger Herstellungs- und Prüferverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektronerkzeuge ausführten zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen offen bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehoren.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.

www ewbc.de, der Informations-Pool fur Handwerk und Ausbildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]*

Fax: [phone]*

(^* Festnetzpreis 14 ct/min, hochstens 42 ct/min aus Mobilfunknetzen)

E-Mail:

[e-mail]

Tel. Kundenberatung: [phone]

(Festnetzpreis 9 ct/min, hochstens 42 ct/min aus Mobilfunknetzen)

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführht werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Nur fur EU-Länder:

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.
