MANUALE UTENTE GHG 630 DCE Professional BOSCH

It Istruzioni original

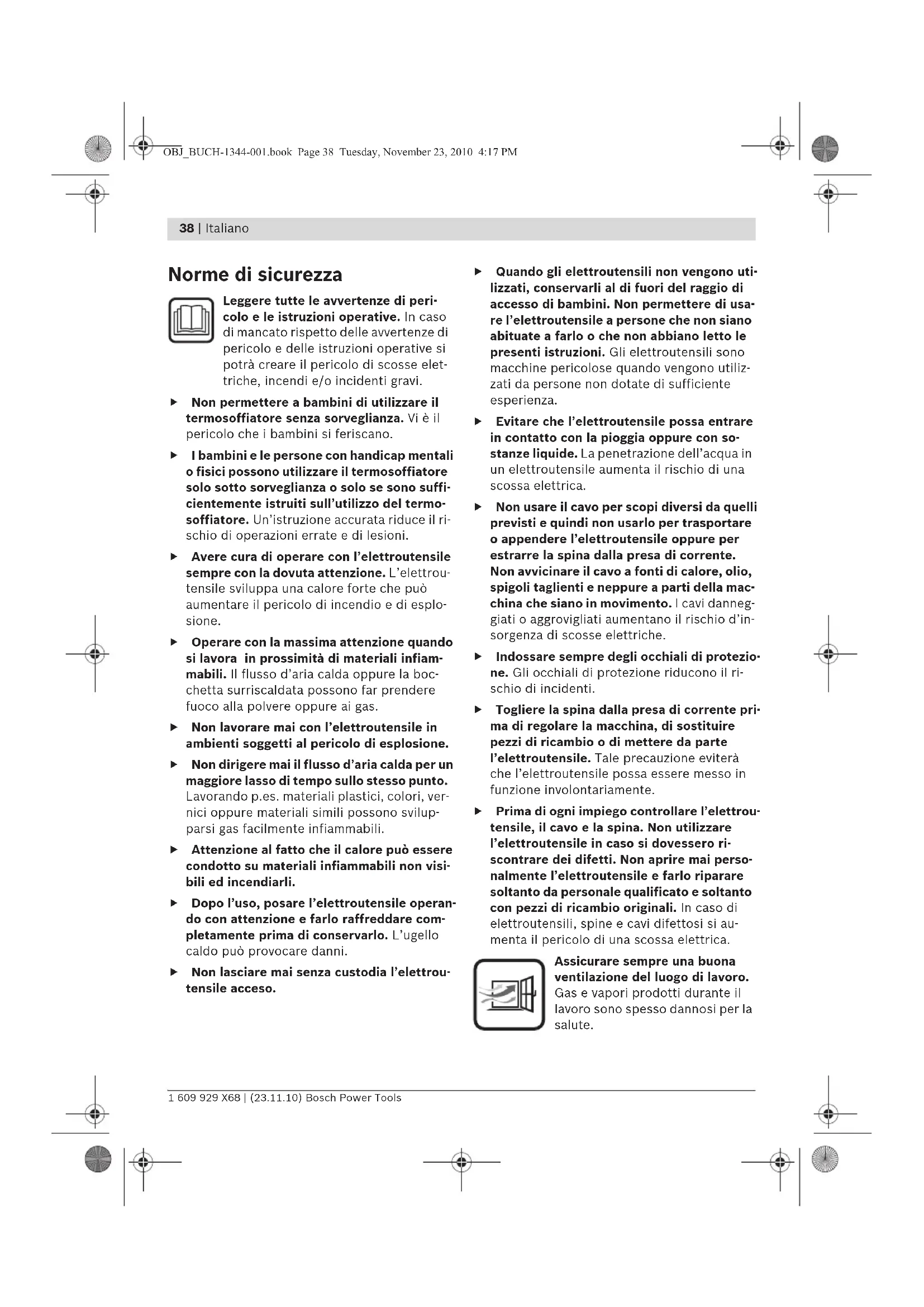

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Non permettere a bambini di utilizzare il termosoffiatore alla sorveglianza. Vi è il pericolo che i bambini si feriscano.
I bambini e le persone con handicap mentali o fisici possono utilizzare il termosoffiatore solo sotto sorveglianza o solo se sono sufficientemente astruiti sull'utilizzo del termosoffiatore. Un'istruzione accurata riduce il rischio di operazioni errate e di lesions.
Avere cura di operare con l'elettroutensile sempre con la dovuta attenzione. L'elettroutensile sviluppa una calore forte che può augmentare il pericolò di incendio e di esplosione.
Operare con la massima attenzione quando si lavora in prossimità di materiali inflammabili. Il flusso d'aria calda oppure la bocchetta surriscaldata possono far prendere fuoco alla polvere oppure ai gas.
Non lavorare mai con I'electroutensile in ambienti soggetti al pericolo di esplosione.
Non dirigere mai il flusso d'aria calda per un magiore lasso di tempo sullo stesso punto. Lavorando p.es. materiali plastici, colori, vernici oppure materiali simili possono svilupparsi gas fácilmente inflammabili.
Attenzione al fatto che il calore può essere condotto su materiali infiammabili non visibili ed incendiarli.
Dopo l'uso, posare I'elettroutensile operando con attenzione e farlo raffreddare completamente prima di conservarlo. L'ugello caldo cui provocare danni.
Non lasciare maienza custodia l'eletttroutensile acceso.

Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non permettere di usare l'elettroutensile a persona che non siano abituate a farlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono machine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
Evitare che l'elettROUTensile possa entrare in contatto con la pioggia oppure con sostanze liquide. La penetrazione dell'acqua in un elettROUTensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti e quando non uscaro per trasportare o appendere l'eletttradunsile oppure per estrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calore,olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
Indossare sempre degli occhiali di protezione. Gli occhiali di protezione riducono il rischio di incidenti.
Togliere la spina dalla presa di corrente prima di regolare la macchina, di sostuire pezioni di ricambio o di mettere da parte l'elettroutensile. Tale precauzione evitera che l'elettroutensile possa essereMESSO in funzione involontariamente.
Prima di anni impiego controllare l'eletttroutensile, il cavo e la spina. Non utilizzato l'eletttroutensile in caso si dovessero riscontrare dei difetti. Non aprire mai personalmente l'eletttroutensile e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di eletttroutensili, spine e cavi difettosi si aumenta il pericolo di una scossa elettrica.

Assicurare sempre una buona ventilazione del luogo di lavoro. Gas e vapori prodotti durante il lavoro sono spesso dannosi per la salute.

Italiano | 39

Indossare guanti di protezione e non toccare la bocchetta surriscaldata. Vi è concreto pericolo di usioni!
Non dirigere mai il flusso di aria calda verso persona o animali.
Nonutilizzare mai I'elettROUTensile comme asciugacapelli. Il flusso d'aria calda è molto più caldo di quello dell'asciugacapelli.
Qualora non fosse possibile evitare di utilizzare l'elettROUTensile in ambiente umido,utilizzare un interruptore di sicurezza per correnti di guasto. L'uso di un interruptore di sicurezza per correnti di guasto riduce il rischio di una scossa elettrica.
Mai utilizzare l'elettROUTensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo nelle sI la-ora.Cavi danneggiati augmentano il rischio di una scossa di corrente elettrica.

Descrizione del funzionamento

Si prega di aprirle la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta nelle segge il manuale delle Istruzioni per l'uso.

Uso conforme alle norme

L'elettroutensile é idoneo per deformare e per saldare materiale sintetico, per togliere verniciata e per riscaldare tubetti termoretrattili. Esso è anche adatto per eseguire brasatura e stagnature, staccare parti incollate e per sghiacciare tubazioni per l'acqua.

Componenti illustrati

La numeroazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Bocchetta
2 Dispositivo di protezione termica
3 Superficie di appoggio
4 Interruttore avvio/arresto con regolatore quantità d'aria e regolatore della temperatura (GHG 500-2/GHG 600-3)
5 Interruttore avvio/arresto con regolatore quantita aria (GHG 630 DCE)
6 Tasto per regolazione della temperatura (GHG 630 DCE)
7 Display (GHG 630 DCE)
8 Bocchetta per superfici
9 Bocchetta per veto

10 Bocchetta riflettente
11 Filodi saldatura*
12 Piedino di saldatura
13 Bocchetta di riduzione
14 Tubetto termorettrattile
15 Bocchetta angolare
L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contentuto nel nostro programma accessori.

Informazione sulla rumorosità

Valori misurati per rumorosità rilevati conformamente alla norma EN 60745.

La misurazione A del livello di pressione acustica dell'elettroutensile è solitamente inferiore a 70 dB(A).

40 | Italiano

Dati tecnici

Termosoffiatore GHG ...Professional	500-2 600-3 630 DCE 630 DCE
Codice prodotto 0 601 ...	94A 0.. 94B 0.. 94C 7.. 94C 7..
Tensione nominale	V 220-240 220-240 115-127 220-240
Potenza nominale assorbita	W	1	6	0	0	1800 1500
Flusso volumetrico	l/min	240/450	250/350/500	110/250/400	150/300/500
Temperatura all'uscita dellebocchette ca.	°C	300/500	50/400/600	50-600	50-630
Precisione di misurazione della temperature- all'uscita della bocchetta-sull'indicatore		± 10%	± 10%	± 10%	± 10%
		-	-	± 5%	± 5%
Display temperaturad'esercizio*	°C	-	-	0...+50	0...+50
Peso in funzione dellaEPTA-Procedure 01/2003	kg	0,75	0,8	0,9	0,9
Classe di sicurezza		□/Π	□/Π	□/Π	□/Π

• Al di fuori della temperatura d'esercizio il display può divertare nero.
  Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettrotensile.
  Le descrizioni commerciali di singoli elettroutensili sono varie.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'eletttroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegatianche alla rete di 220 V.

Accensione

GHG 500-2: Premere l'interruttore avvio/ arresto 4 in posizione I oppure II.

GHG 600-3: Premere l'interruttore avvio/ arresto 4 in posizione I, II oppure III.

GHG 630 DCE: Premere l'interruttre avvio/ arresto 5 in posizione I, II oppure III.

Spegnimento termoprotettivo In caso di surriscaldamento (p.es. a causa di invaso d'aria) I'elettroutensile disinserisce automaticamente il riscaldamento, tuttavia la ventola continua a funzionare. Quando I'elettroutensile si e raffreddato alla temperatura d'esercizio, il riscalamento viene acceso di nuovo automaticamente.

Spegnimento

GHG 500-2/GHG 600-3: Premere l'interruttore avvio/arresto 4 in posizione 0.

GHG 630 DCE: Premere l'interruttore avvio/
arresto 5 in posizione 0.

GHG 600-3/GHG 630 DCE: Dopo un lungo lavoro a temperatura elevata prima dello spegnimento far funzionare per breve tempo l'elettroutensile regolato sullo stadio aria fredda I.

Italiano | 41

Regolazione della quantità d'aria e della temperatura (GHG 500-2/GHG 600-3)

Con l'interruttore avvio/arresto 4 è possibile scegliere tra differenti combinazioni di quantità d'aria e temperatura:

Stadio	GHG 500-2	GHG 600-3
	1/min °C l/min °C

124030025050

II 450 500 350 400

III--500600

GHG 600-3: Lo stadio aria fredda I è adatto per il raffreddamento di un pezzo in lavorazione riscaldata oppure per l'asciugatura di pittura. Lo stesso è altrettanto idoneo per raffreddare l'elettroutensile prima di riporlo oppure prima della sostituzione della bocchetta d'adattamento.

Regolazione del flusso d'aria (GHG 630 DCE)

Con l'interruttore avvio/arresto 5 è possibile regolare la quantità d'aria in tre stadi:

Stadio con tensione nominale
	115-127 V:	220-240 V:
	I/min	I/min
I	110	150
II	250	300
III	400	500

Diminuire il flusso d'aria p.es. se la zona circostante di un pezzo in lavorazione non deve essere riscaldata eccessivamente oppure se è possibile spostare un pezzo in lavorazione leggerotramite la corrente d'aria.

Nello stadio aria fredda I la temperatura è fissata su 50^ , negli stadi aria calda II e III la temperatura è regolabile in continuo.

Regolazione della temperatura (GHG 630 DCE)

La temperatura è regolabile solamente negli stadi aria calda II e III. Nello stadio aria fredda I la temperatura è fissata su 50^

Effettuando il passaggio dallo stadio aria fredda I in uno degli stadi aria calda compare per ca. 3 secondi, tra frece lampeggiani sul display 7, la temperatura da raggiungere regolata per ultima. La temperatura da raggiungere è identica per entrambi gli stadi aria calda II e III e non cambia in caso di un passaggio tra entrambi gli stadi.

Per aumentare la temperatura premere sul tasto per la regolazione della temperatura 6 su «+», per ridurre la temperatura premere su «-».

Una breve pressione del tasto 6 aumenta oppure diminuisce la temperatura di 10^ . Una pressione prolungata del tasto aumenta oppure diminuisce in continuo la temperatura di 10^ fino a quando il tasto viene rilasciato oppure è raggiunta la temperatura massima o minima.

In caso di una modifica della regolazione della temperatura, l'elettrotensile necessita di breve tempo per riscaldare oppure raffreddare la corrente d'aria. Durante quello lasso di tempo la temperatura da raggiungere viene visualizzata sul display 7 tra frece lampeggianti. Al raggiungimento della temperatura desiderata, le frece scompaiano ed il display visualizza la temperatura attuale.

In caso di passaggio dagli stadi aria calda II op pure III dello stadio aria fredda I è necessario un breve lasso di tempo fino a quando I'elettroutensile si è raffreddato a 50^ . Durante il raffreddamento sul display 7 viene visualizzata la temperatura effettiva all'uscita della bocchetta.

Lo stadio aria fredda I è adatto per il raffreddamento di un pezzo in lavorazione riscaldato oppure per l'asciugatura di pittura. Lo stesso è altrrettanto idoneo per raffreddare l'elettroutensile prima di riporlo oppure prima della sostituzione della bocchetta d'adattamento.

42 | Italiano

Indicazioni operative

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.

Notabene:Non avvincare mai troppo la bocchetta 1 al pezzo in lavorazione. L'invaso d'aria cui provocare un surriscaldamento dell'elettroutensile.

Smontaggio del dispositivo di protezione termica

In caso di lavori in punti particolaremente stretti, è possibile smontare il dispositivo di protezione termica 2.

Attenzione alla bocchetta troppo calda! In caso di lavori sulla dispositivo di protezione termica vi è un magiore pericolò di bruciature.

Per smontare oppure montare il dispositivo di protezione termica 2 spegnere l'elettroutensile e farlo raffreddare.

Per un raffreddamento più veloce è possibile far funzionare brevamente l'eletttroutensile alla temperatura più bassa regolabile.

Svitare il dispositorio di protezione termica 2 in senso antiorario oppure avvitarlo di nuovo in senso orario.

Posa dell'elettroutensile (vedi figura C)

Posare l'elettrottensile sulla superficie di appoggio 3 per lasciarlo raffreddare oppure per essere entrambé le mani libero per lavorare.

• Una volta posato l'eletttroutensile, operare con particolare attenzione! Vi è il pericolo di ustanarsi alla bocchetta surriscaldata oppu-re al flusso d'aria caldo.

Esempi di applicazione

Le figure relative agli esempi di lavoro si trovano sulle pagini di risvolta.

I valori relativi alla temperatura individati negli esempi di lavoro hanno semplice value significativo che possono differire a seconda della natura del materiale. La distanza dell'uglio dipende dal materiale in lavorazione.

Il livello ottimale di temperatura per la rispettiva applicazione deve essere rilevata esegendo delle prove pratiche. Per quello motivo, iniziare sempre con uno stadio minore di temperatura.

E possibile lavorare senza accessori nel corso di tutti gli esempi di lavoro accetto «Asportazione di vernice dalle finestre». L'impiego delle parti accessory proposte amplificHERebbe comunque il lavoro ed augmenterebbe considerevolmente la qualita dei risultati.

Attenzione in caso di sostituzione dei beccucci! Non toccare la bocchetta surriscaldata. Far raffreddare l'elettrotensile e portare sempre quanti di protezione in caso di interventi di sostituzione. Vi è il concreto pericolodi bruciari sall a bocchetta surriscaldata.

Asportazione della vernice/scioglamento della colla (vedi figura A)

Applicare la bocchetta per superfici 8 (accessorio opzionale). Far sciogliere brevamente la vernice con l'aria calda ed asportarla utilizzando una spatola affilata e pulita. Una prolongata azione termica brucia la vernice e ne rende difficoltosa l'asportazione.

Molti prodotti adesivi (p.es. etichette adesive) divertano morbidi con il calore. In caso di colla riscaldata è possibile staccare giunzioni oppure togliere materiale adesivo superfluo.

Italiano | 43

Asportazione di vernice delle finestre (vedi figura B)

E assolutamente importante'utilizzare la bocchetta per vetro 9 (accessorio opzionale). Vi e il concreto pericolo di provocare la rottura del vetro.

Su superfici profilate è possibile rimuovere la vernice utilizzando una spatola adatta e spazzolando con una spazzola metallica morbida.

Deformazione di materiali termoplastici (vedi figura C)

Applicare la bocchetta riflettente 10 (accessorio opzionale). Per impedire che il tubo possa deformarsi incontrollatamente, riempire il tubo in materiale sintetico con sabbia e chiudnerle due estremita. Riscaldare il tubo in modo uniforme effettuantovemovimenti alternati lateralmente.

Saldatura di materiale sintetico (vedi figura D)

Appicare la bocchetta di riduzione 13 ed il piedino di saldatura 12 (entrambi accessori opzionali). I pezzi in lavorazione da saldare ed il filo di saldatura 11 (accessorio opzionale) devono essere dello stesso materiale (p.es. entrambi PVC). La saldatura deve essere perfettamente pulita ed esente da agli resto di grasso.

Operando con attenzione, riscaldare il cordone di saldatura fino a farlo divertare pastoso. Attenzione: il Campo di temperatura tra lo stato pastoso e liquido di un materiale sintetico è minimio.

Far scorrere il filo di saldatura 11 e farlo posare nella fessura in modo da formare un cordone uniforme.

Contrazione (vedi figura E)

Applicare la bocchetta di riduzione 13 (accessorio opzionale). Scegliere il diametro del tubetto termoretrattile 14 (accessorio opzionale) conformmente al pezzo in lavorazione (p.es. terminale per cavo). Riscaldare in modo uniforme il tubo flessibile di ritiro.

Scongelamento di tubazioni dell'acqua (vedi figura F)

Prima di riscaldare, accertarsi che si tratti veramente di una conduttura dell'acqua.

Spesso non è possibile distinguere esternamente le condutture d'acqua dalle tubazioni del gas. Evitare assolutamente di riscaldare tubazioni del gas.

Applicare la bocchetta angolare 15 (accessorio opzionale). Riscaldare punti congelati sempre dal bordo verso il centro.

Al fine di evitare danni, riscaldare i tubi in materiale sintetico come pure i raccordi tra i pezzi di tubo procedendo con la dovuta attenzione.

Brasatura dolce (vedi figura G)

Per brasature a puniti applicare la bocchetta di riduzione 13, per la brasatura di tubi la bocchetta riflettente 10 (entrambi accessori optionali).

Qualora venga utilizzata lega per brasatura senza fondente, aplicare sul punto di brasatura grasso o pasta per brasature. A seconda del materiale riscaldare il punto di brasatura per ca. 50 fino a 120 secondi. Applicare la lega per brasatura. La lega per brasatura deve sciogliersitramite la temperatura del pezzo in lavorazione. Se necessario, rimuovere il fondente dopo il raffreddamento del punto di brasatura.

44 | Italiano

Manutenzione ed assistenza

Manutenzione e pulizia

• Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
  Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'electroutensile e le prese di ventilazione.

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettrotensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettrotensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cîre riportato sulla targhetta di fabbricazione dell' elettroutensile!

Smaltimento

Avviare ad un ricericlaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformmente alla direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche ed all'attuzione del recepimento nel diritto nazionale,

gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviata ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancH sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Swizzera

Tel.: [phone]

Fax: [phone]
