MANUALE UTENTE GAS 18 VLI Professional BOSCH

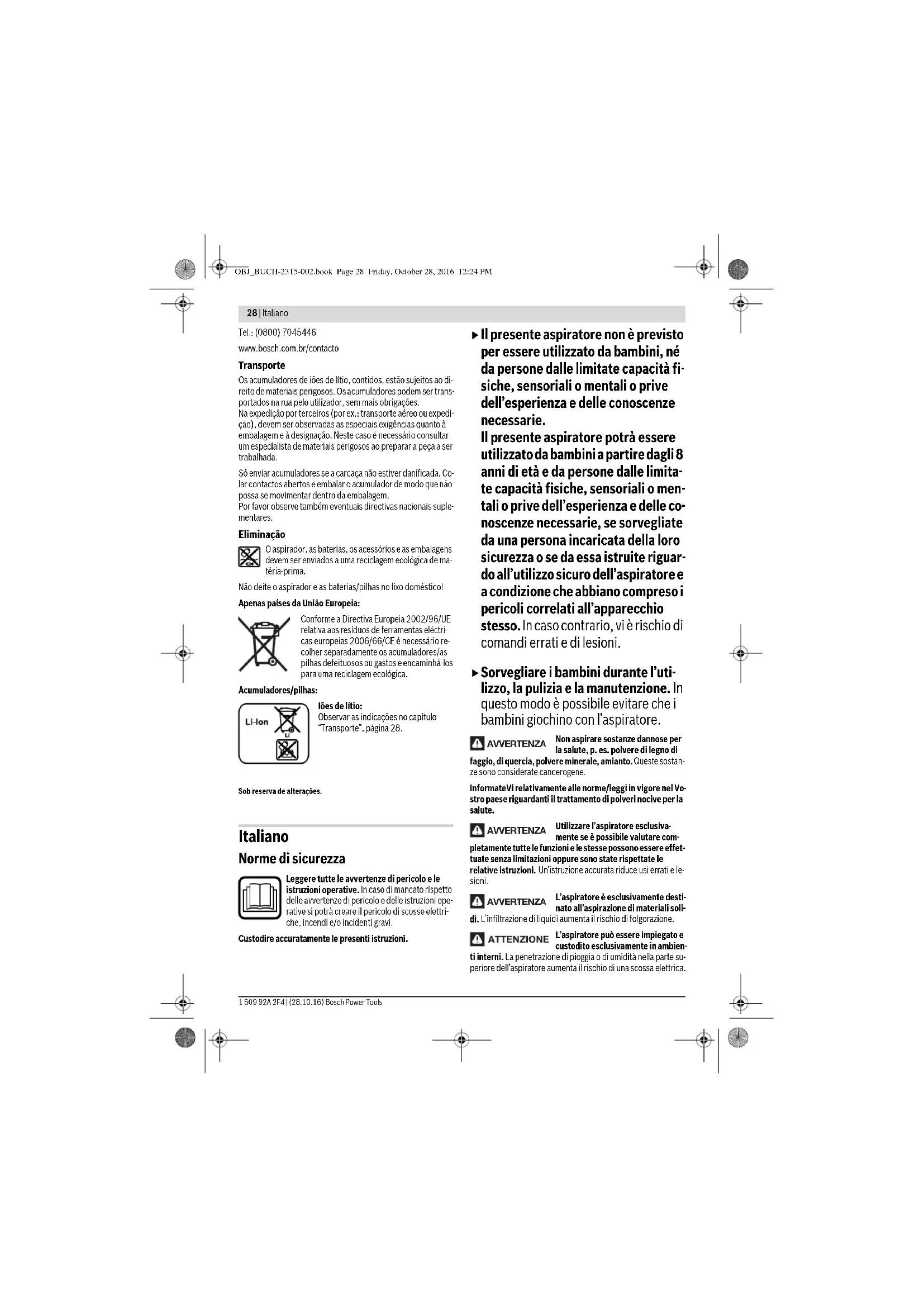

Il presente aspiratore non è previsto per essere utilizzato da bambini, né da persone dalle limitate capacità fi- siche, sensoriali o mentali o prive dell’esperienza e delle conoscenze necessarie. Il presente aspiratore potrà essere utilizzato da bambini a partire dagli 8 anni di età e da persone dalle limita- te capacità fisiche, sensoriali o men- tali o prive dell’esperienza e delle co- noscenze necessarie, se sorvegliate da una persona incaricata della loro sicurezza o se da essa istruite riguar- do all’utilizzo sicuro dell’aspiratore e a condizione che abbiano compreso i pericoli correlati all’apparecchio stesso. In caso contrario, vi è rischio di comandi errati e di lesioni.

Sorvegliare i bambini durante l’uti- lizzo, la pulizia e la manutenzione.

questo modo è possibile evitare che i bambini giochino con l’aspiratore. Non aspirare sostanze dannose per la salute, p. es. polvere di legno di faggio, di quercia, polvere minerale, amianto. Queste sostan-ze sono considerate cancerogene.InformateVi relativamente alle norme/leggi in vigore nel Vo-stro paese riguardanti il trattamento di polveri nocive per la salute.Utilizzare l’aspiratore esclusiva-mente se è possibile valutare com-pletamente tutte le funzioni e le stesse possono essere effet-tuate senza limitazioni oppure sono state rispettate le relative istruzioni. Un’istruzione accurata riduce usi errati e le-sioni.L’aspiratore è esclusivamente desti-nato all’aspirazione di materiali soli- di. L’infiltrazione di liquidi aumenta il rischio di folgorazione.L’aspiratore può essere impiegato e custodito esclusivamente in ambien-ti interni. La penetrazione di pioggia o di umidità nella parte su-periore dell’aspiratore aumenta il rischio di una scossa elettrica. AVVERTENZA AVVERTENZA AVVERTENZA OBJ_BUCH-2315-002.book Page 28 Friday, October 28, 2016 12:24 PMItaliano | 29 Bosch Power Tools 1 609 92A 2F4 | (28.10.16) Non aspirare polveri ad alta tempe- ratura o infiammabili, né in ambienti a rischio di esplosione. Le polveri possono innescarsi o esplo- dere.

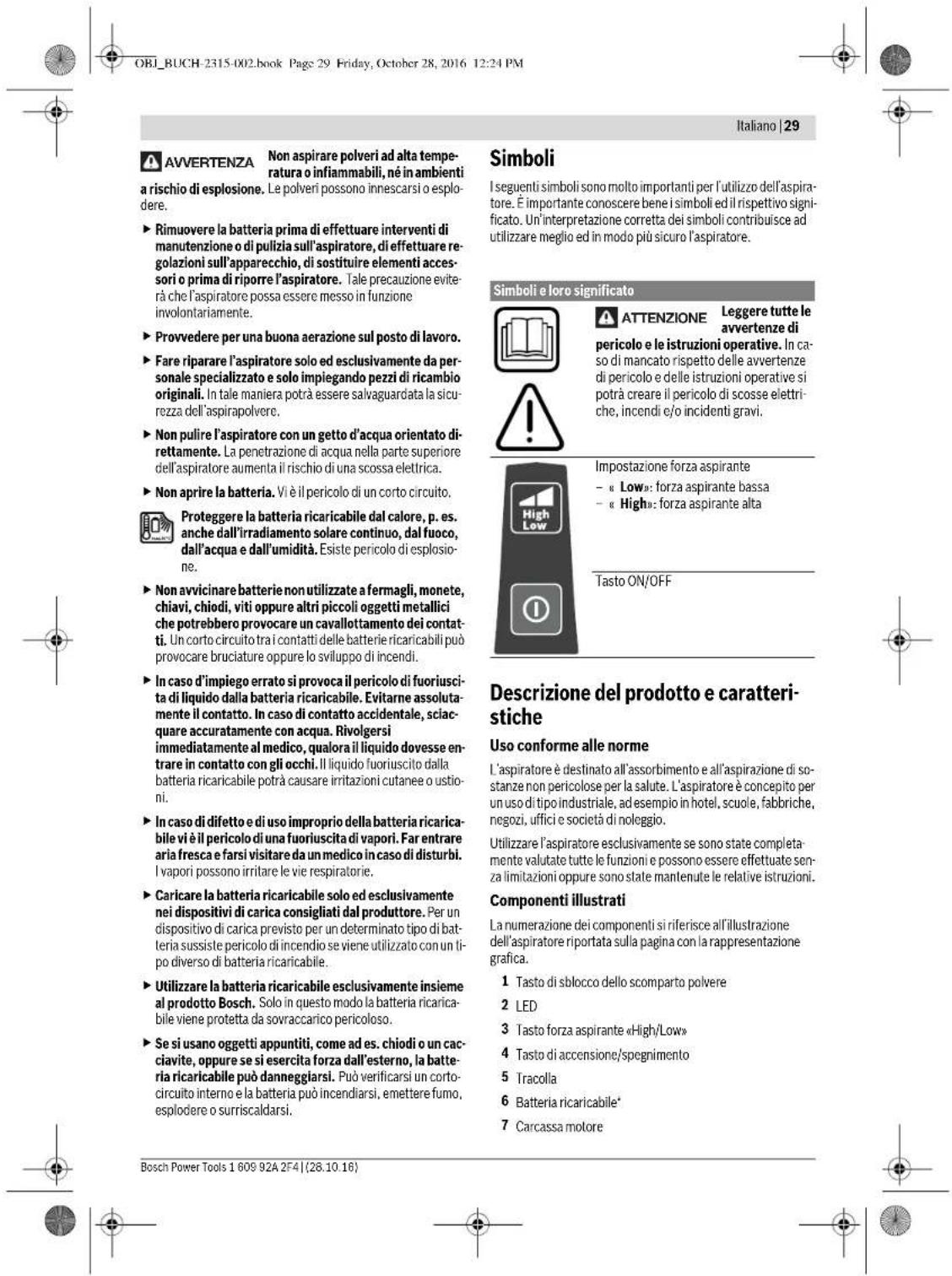

Rimuovere la batteria prima di effettuare interventi di manutenzione o di pulizia sull’aspiratore, di effettuare re- golazioni sull’apparecchio, di sostituire elementi acces- sori o prima di riporre l’aspiratore. Tale precauzione evite- rà che l’aspiratore possa essere messo in funzione involontariamente.

Provvedere per una buona aerazione sul posto di lavoro.

Fare riparare l’aspiratore solo ed esclusivamente da per- sonale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicu- rezza dell’aspirapolvere.

Non pulire l’aspiratore con un getto d’acqua orientato di- rettamente. La penetrazione di acqua nella parte superiore dell’aspiratore aumenta il rischio di una scossa elettrica.

Non aprire la batteria. Vi è il pericolo di un corto circuito. Proteggere la batteria ricaricabile dal calore, p. es. anche dall’irradiamento solare continuo, dal fuoco, dall’acqua e dall’umidità. Esiste pericolo di esplosio- ne.

Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contat- ti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi.

In caso d’impiego errato si provoca il pericolo di fuoriusci- ta di liquido dalla batteria ricaricabile. Evitarne assoluta- mente il contatto. In caso di contatto accidentale, sciac- quare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse en- trare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustio- ni.

In caso di difetto e di uso improprio della batteria ricarica- bile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie.

Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di bat- teria sussiste pericolo di incendio se viene utilizzato con un ti- po diverso di batteria ricaricabile.

Utilizzare la batteria ricaricabile esclusivamente insieme al prodotto Bosch. Solo in questo modo la batteria ricarica- bile viene protetta da sovraccarico pericoloso.

Se si usano oggetti appuntiti, come ad es. chiodi o un cac- ciavite, oppure se si esercita forza dall’esterno, la batte- ria ricaricabile può danneggiarsi. Può verificarsi un corto- circuito interno e la batteria può incendiarsi, emettere fumo, esplodere o surriscaldarsi. Simboli I seguenti simboli sono molto importanti per l’utilizzo dell’aspira- tore. È importante conoscere bene i simboli ed il rispettivo signi- ficato. Un’interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l’aspiratore. Descrizione del prodotto e caratteri- stiche Uso conforme alle norme L’aspiratore è destinato all’assorbimento e all’aspirazione di so- stanze non pericolose per la salute. L’aspiratore è concepito per un uso di tipo industriale, ad esempio in hotel, scuole, fabbriche, negozi, uffici e società di noleggio. Utilizzare l’aspiratore esclusivamente se sono state completa- mente valutate tutte le funzioni e possono essere effettuate sen- za limitazioni oppure sono state mantenute le relative istruzioni. Componenti illustrati La numerazione dei componenti si riferisce all’illustrazione dell’aspiratore riportata sulla pagina con la rappresentazione grafica.

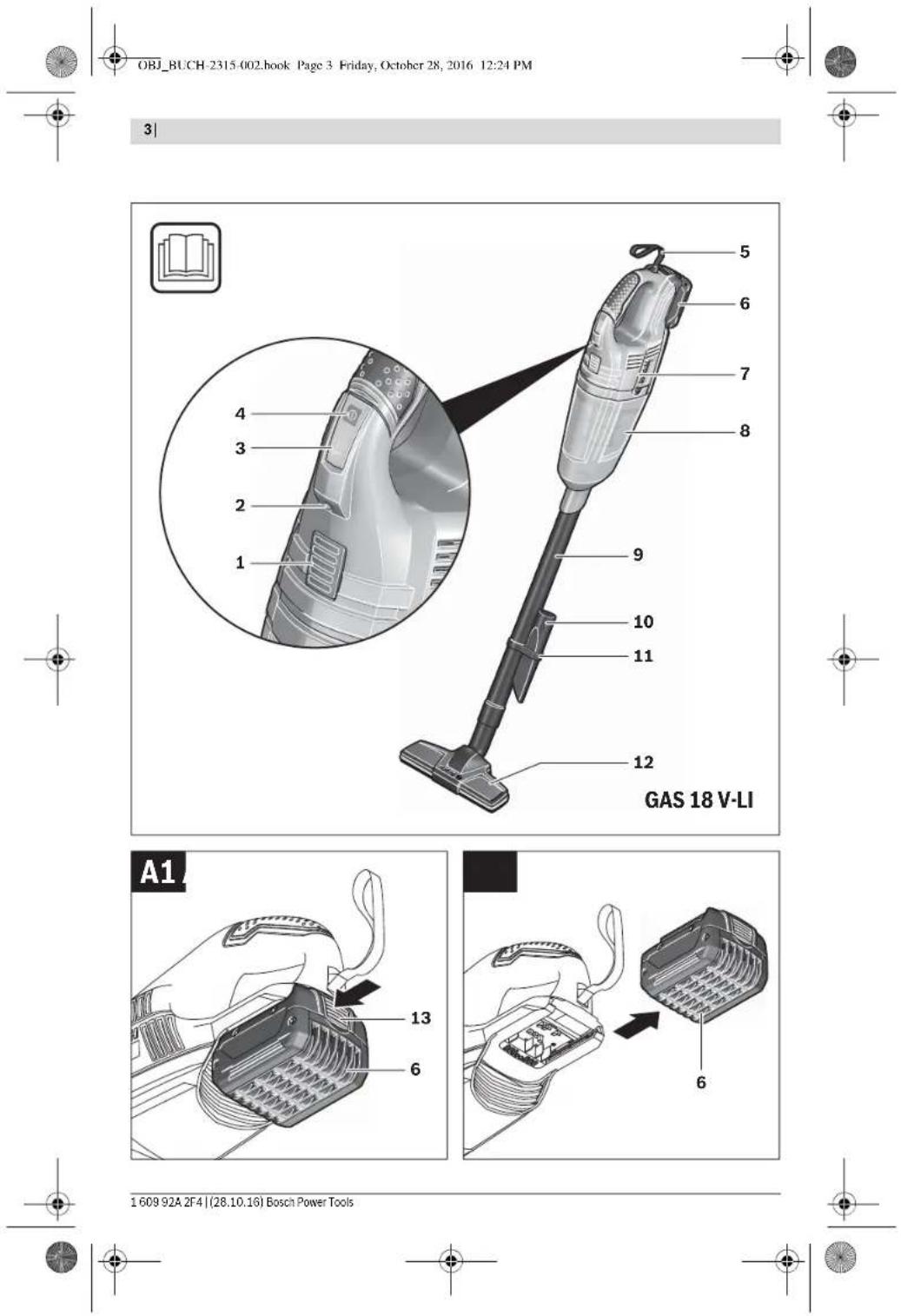

Tasto di sblocco dello scomparto polvere

Tasto di accensione/spegnimento

Batteria ricaricabile*

Carcassa motore AVVERTENZA Simboli e loro significato Leggere tutte le avvertenze di pericolo e le istruzioni operative. In ca- so di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettri- che, incendi e/o incidenti gravi. Impostazione forza aspirante –«Low»: forza aspirante bassa –«High»: forza aspirante alta Tasto ON/OFF ATTENZIONE OBJ_BUCH-2315-002.book Page 29 Friday, October 28, 2016 12:24 PM30 | Italiano 1 609 92A 2F4 | (28.10.16) Bosch Power Tools

Supporto per bocchetta a fessura lunga

Bocchetta per pavimento

Tasto di sbloccaggio della batteria ricaricabile

Tubo di prolunga flessibile

Filtro HEPA *L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Dati tecnici Montaggio Caricare la batteria

Utilizzare esclusivamente i caricabatterie riportati alla pagina degli accessori. Tali caricabatterie sono i soli desti- nati alla batteria al litio utilizzata nell’aspiratore. Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l’intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ri- caricabile nella stazione di ricarica. La batteria deve essere estratta dall’aspiratore per il caricamen- to. La batteria ricaricabile a ioni di litio può essere ricaricata in qual- siasi momento senza ridurne la durata. Un’interruzione dell’ope- razione di ricarica non danneggia la batteria ricaricabile. La batteria ricaricabile agli ioni di litio è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento completo. In caso di batteria scarica l’elettroutensile si spegne attraverso un inter- ruttore automatico: Il portautensile od accessorio non si muove più.

Dopo lo spegnimento automatico dell’aspiratore, non premere ulteriormente l’interruttore di avvio/arresto.

caso contrario, la batteria potrebbe subire danni. La batteria ricaricabile è dotata di un sensore NTC per il controllo della temperatura che permette operazioni di ricarica solo entro un campo di temperatura tra 0 °C e 45 °C. In questo modo si permette di raggiungere una lunga durata della batteria. Si prega di attenersi alle indicazioni relative allo smaltimento. Rimozione della batteria ricaricabile (vedi figure A1– A2) La batteria ricaricabile

è dotata di due inserti di bloccaggio che devono impedire la caduta della batteria ricaricabile in caso di pressione accidentale del tasto di sbloccaggio della batteria ri- caricabile

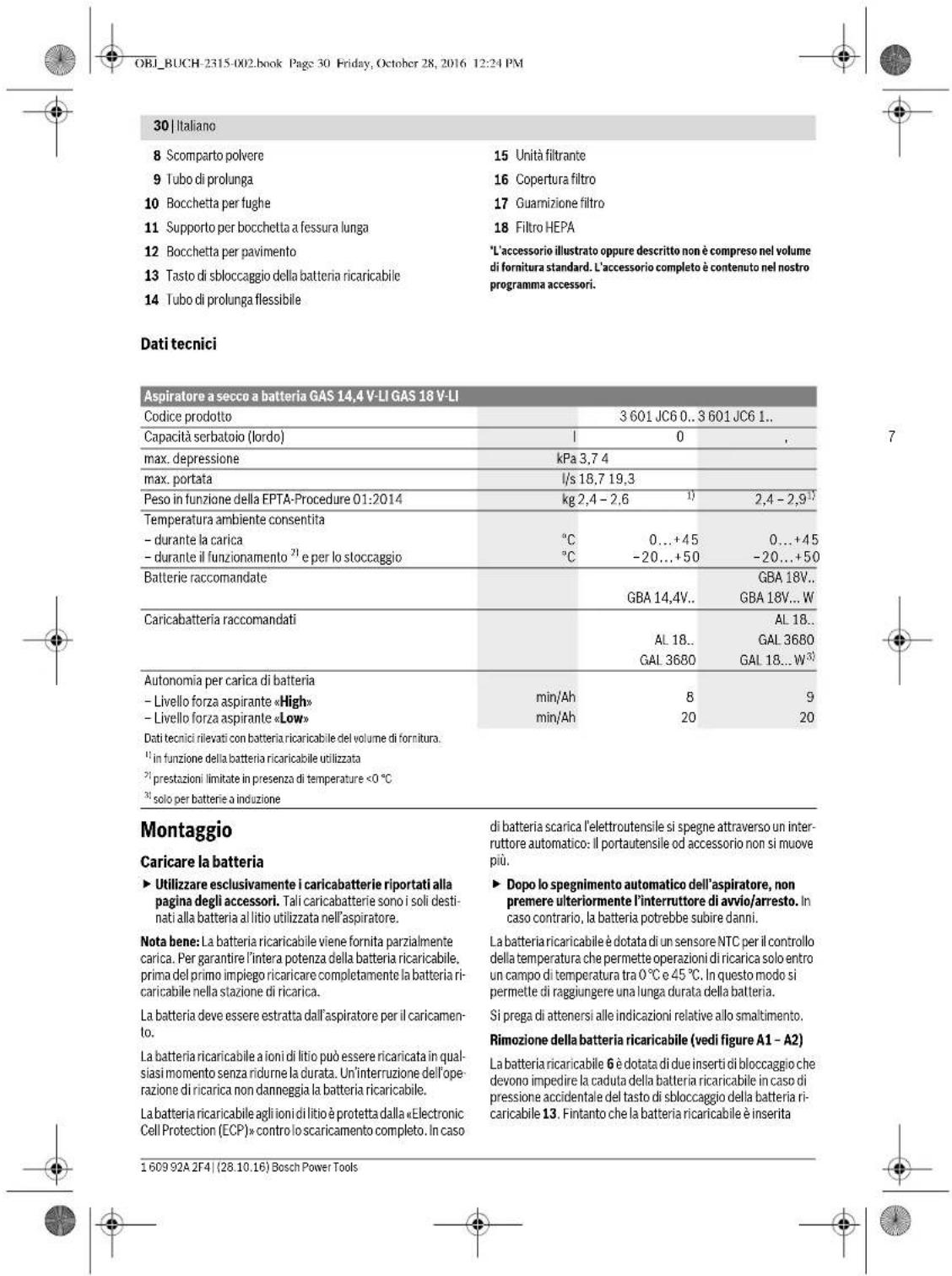

. Fintanto che la batteria ricaricabile è inserita Aspiratore a secco a batteria GAS 14,4 V-LI GAS 18 V-LI Codice prodotto 3 601 JC6 0.. 3 601 JC6 1.. Capacità serbatoio (lordo) l0,70,7 max. depressione kPa 3,7 4 max. portata l/s 18,7 19,3 Peso in funzione della EPTA-Procedure 01:2014 kg 2,4 – 2,6

Temperatura ambiente consentita – durante la carica – durante il funzionamento

Autonomia per carica di batteria – Livello forza aspirante «High» – Livello forza aspirante «Low» min/Ah min/Ah

Dati tecnici rilevati con batteria ricaricabile del volume di fornitura. in funzione della batteria ricaricabile utilizzata prestazioni limitate in presenza di temperature <0 °C solo per batterie a induzione OBJ_BUCH-2315-002.book Page 30 Friday, October 28, 2016 12:24 PMItaliano | 31 Bosch Power Tools 1 609 92A 2F4 | (28.10.16) nell’elettroutensile, la stessa è tenuta in posizione tramite una molla. – Per la rimozione della batteria ricaricabile

premere il tasto di sbloccaggio

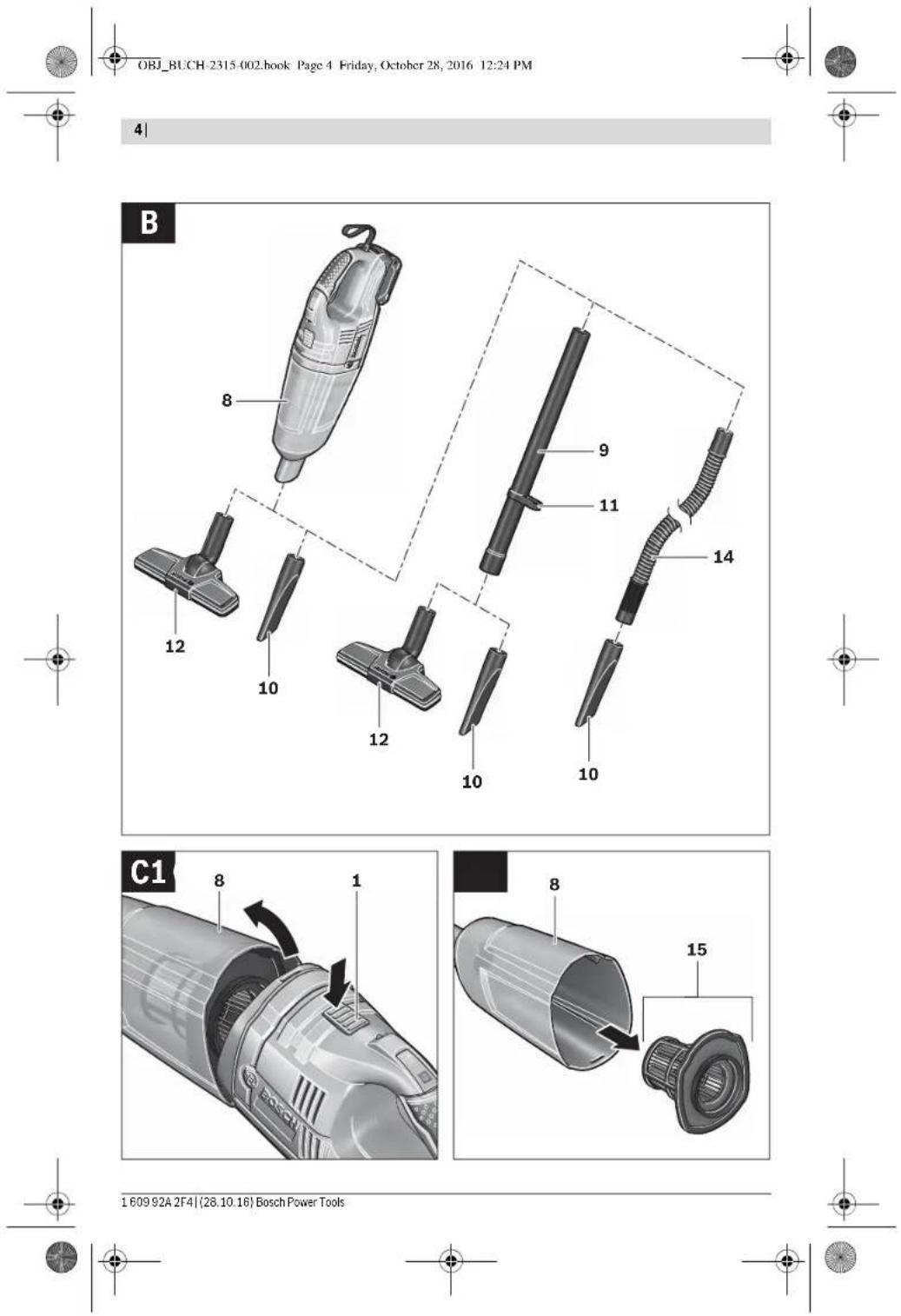

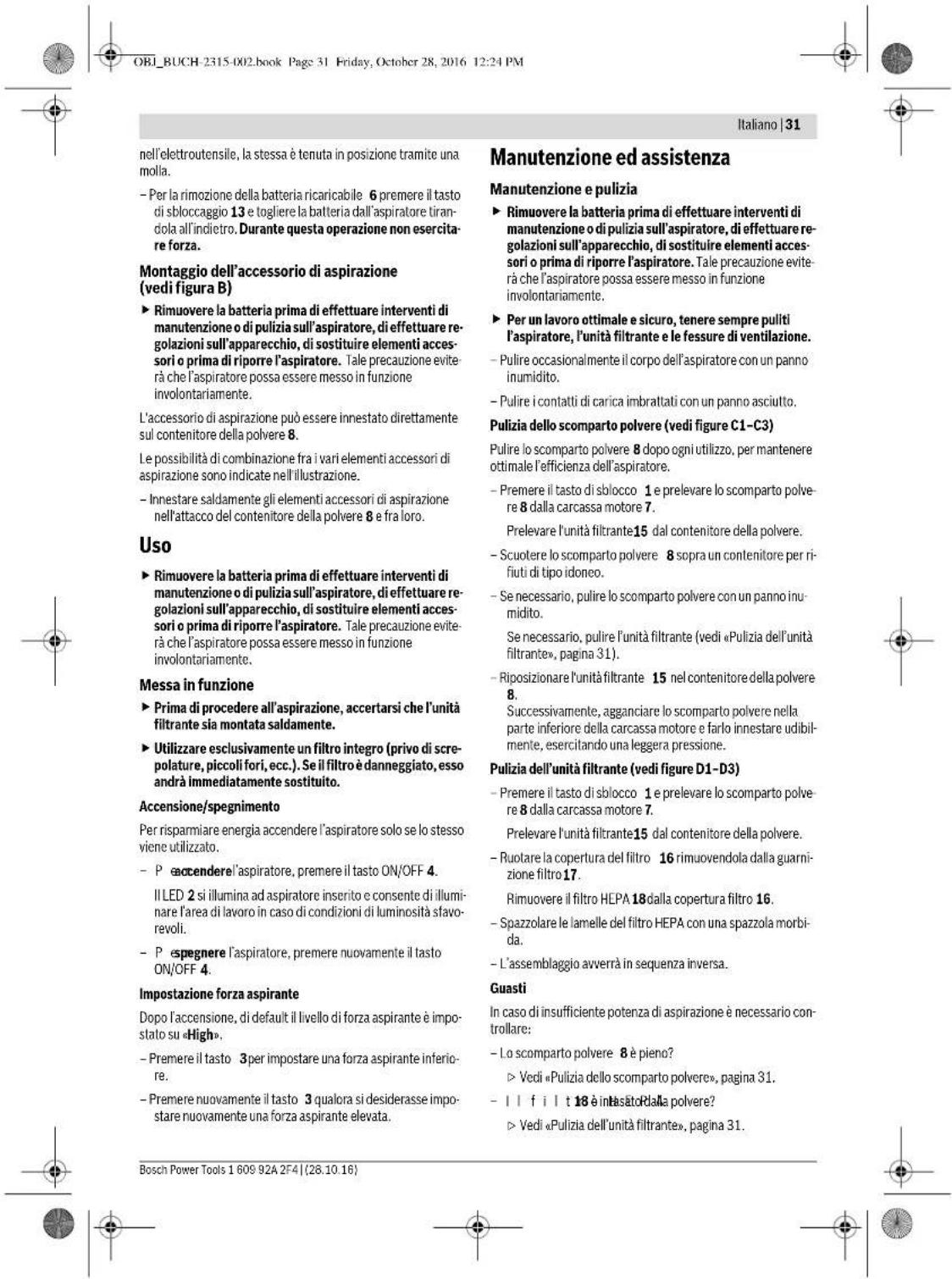

e togliere la batteria dall’aspiratore tiran- dola all’indietro. Durante questa operazione non esercita- re forza. Montaggio dell’accessorio di aspirazione (vedi figura B)

Rimuovere la batteria prima di effettuare interventi di manutenzione o di pulizia sull’aspiratore, di effettuare re- golazioni sull’apparecchio, di sostituire elementi acces- sori o prima di riporre l’aspiratore. Tale precauzione evite- rà che l’aspiratore possa essere messo in funzione involontariamente. L'accessorio di aspirazione può essere innestato direttamente sul contenitore della polvere

Le possibilità di combinazione fra i vari elementi accessori di aspirazione sono indicate nell'illustrazione. – Innestare saldamente gli elementi accessori di aspirazione nell'attacco del contenitore della polvere

Rimuovere la batteria prima di effettuare interventi di manutenzione o di pulizia sull’aspiratore, di effettuare re- golazioni sull’apparecchio, di sostituire elementi acces- sori o prima di riporre l’aspiratore. Tale precauzione evite- rà che l’aspiratore possa essere messo in funzione involontariamente. Messa in funzione

Prima di procedere all’aspirazione, accertarsi che l’unità filtrante sia montata saldamente.

Utilizzare esclusivamente un filtro integro (privo di scre- polature, piccoli fori, ecc.). Se il filtro è danneggiato, esso andrà immediatamente sostituito. Accensione/spegnimento Per risparmiare energia accendere l’aspiratore solo se lo stesso viene utilizzato. –Per accendere l’aspiratore, premere il tasto ON/OFF

si illumina ad aspiratore inserito e consente di illumi- nare l’area di lavoro in caso di condizioni di luminosità sfavo- revoli. –Per spegnere l’aspiratore, premere nuovamente il tasto ON/OFF

Impostazione forza aspirante Dopo l’accensione, di default il livello di forza aspirante è impo- stato su « High

per impostare una forza aspirante inferio- re. – Premere nuovamente il tasto

qualora si desiderasse impo- stare nuovamente una forza aspirante elevata. Manutenzione ed assistenza Manutenzione e pulizia

Rimuovere la batteria prima di effettuare interventi di manutenzione o di pulizia sull’aspiratore, di effettuare re- golazioni sull’apparecchio, di sostituire elementi acces- sori o prima di riporre l’aspiratore. Tale precauzione evite- rà che l’aspiratore possa essere messo in funzione involontariamente.

Per un lavoro ottimale e sicuro, tenere sempre puliti l’aspiratore, l’unità filtrante e le fessure di ventilazione. – Pulire occasionalmente il corpo dell’aspiratore con un panno inumidito. – Pulire i contatti di carica imbrattati con un panno asciutto. Pulizia dello scomparto polvere (vedi figure C1–C3) Pulire lo scomparto polvere

dopo ogni utilizzo, per mantenere ottimale l’efficienza dell’aspiratore. – Premere il tasto di sblocco

dalla carcassa motore

Prelevare l'unità filtrante

dal contenitore della polvere. – Scuotere lo scomparto polvere

sopra un contenitore per ri- fiuti di tipo idoneo. – Se necessario, pulire lo scomparto polvere con un panno inu- midito. Se necessario, pulire l’unità filtrante (vedi «Pulizia dell’unità filtrante», pagina 31). – Riposizionare l'unità filtrante

nel contenitore della polvere

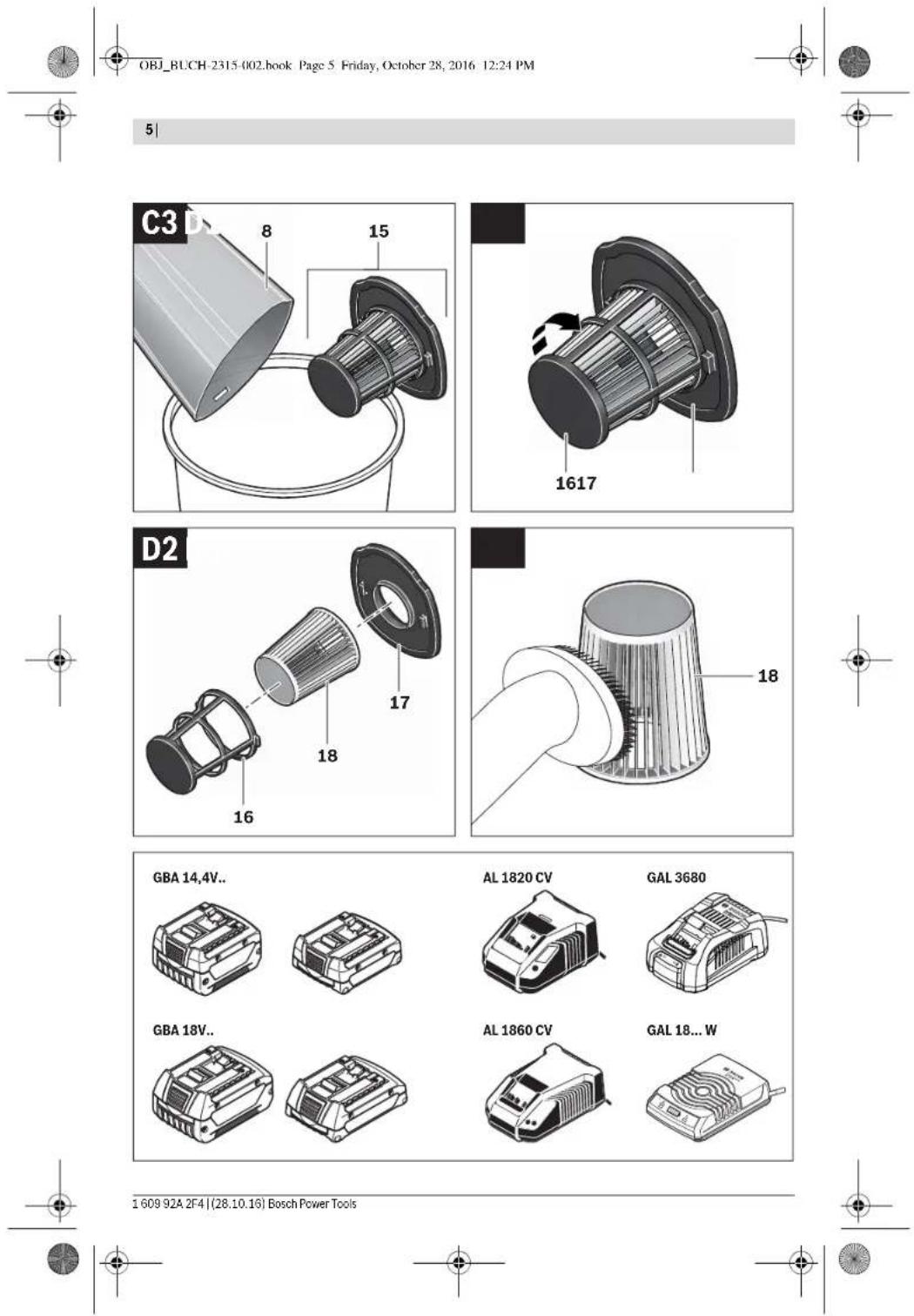

Successivamente, agganciare lo scomparto polvere nella parte inferiore della carcassa motore e farlo innestare udibil- mente, esercitando una leggera pressione. Pulizia dell’unità filtrante (vedi figure D1–D3) – Premere il tasto di sblocco

dalla carcassa motore

Prelevare l'unità filtrante

dal contenitore della polvere. – Ruotare la copertura del filtro

rimuovendola dalla guarni- zione filtro

Rimuovere il filtro HEPA

dalla copertura filtro

– Spazzolare le lamelle del filtro HEPA con una spazzola morbi- da. – L’assemblaggio avverrà in sequenza inversa. Guasti In caso di insufficiente potenza di aspirazione è necessario con- trollare: – Lo scomparto polvere

Vedi «Pulizia dello scomparto polvere», pagina 31. –Il filtro HEPA

è intasato dalla polvere?

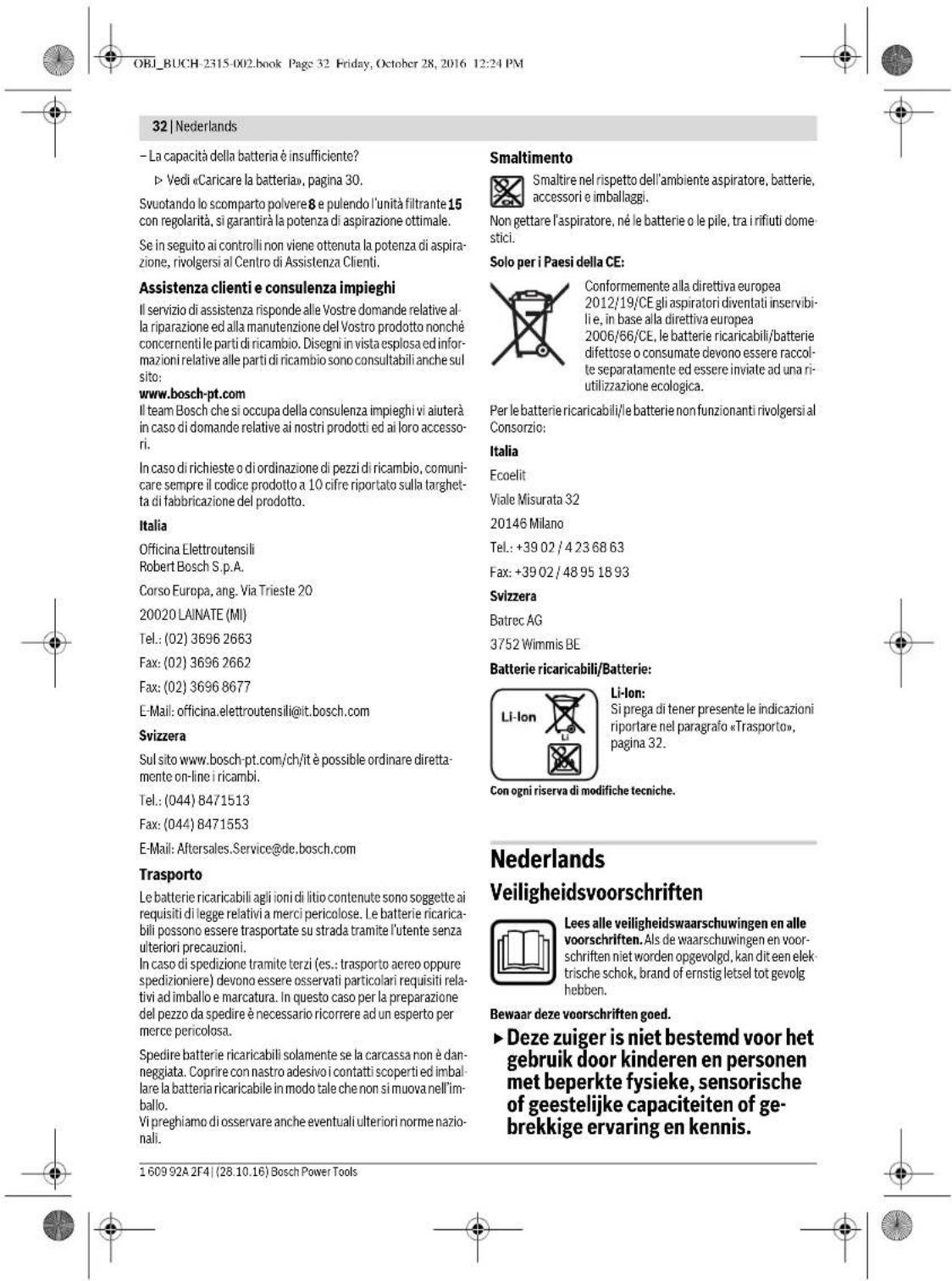

Vedi «Pulizia dell’unità filtrante», pagina 31. OBJ_BUCH-2315-002.book Page 31 Friday, October 28, 2016 12:24 PM32 | Nederlands 1 609 92A 2F4 | (28.10.16) Bosch Power Tools – La capacità della batteria è insufficiente?

con regolarità, si garantirà la potenza di aspirazione ottimale. Se in seguito ai controlli non viene ottenuta la potenza di aspira- zione, rivolgersi al Centro di Assistenza Clienti. Assistenza clienti e consulenza impieghi Il servizio di assistenza risponde alle Vostre domande relative al- la riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed infor- mazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accesso- ri. In caso di richieste o di ordinazione di pezzi di ricambio, comuni- care sempre il codice prodotto a 10 cifre riportato sulla targhet- ta di fabbricazione del prodotto. Italia Officina Elettroutensili Robert Bosch S.p.A. Corso Europa, ang. Via Trieste 20 20020 LAINATE (MI) Tel.: [phone] Fax: [phone] Fax: [phone] E-Mail: [e-mail] Svizzera Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta- mente on-line i ricambi. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Trasporto Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricarica- bili possono essere trasportate su strada tramite l’utente senza ulteriori precauzioni. In caso di spedizione tramite terzi (es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti rela- tivi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa. Spedire batterie ricaricabili solamente se la carcassa non è dan- neggiata. Coprire con nastro adesivo i contatti scoperti ed imbal- lare la batteria ricaricabile in modo tale che non si muova nell’im- ballo. Vi preghiamo di osservare anche eventuali ulteriori norme nazio- nali. Smaltimento Smaltire nel rispetto dell’ambiente aspiratore, batterie, accessori e imballaggi. Non gettare l’aspiratore, né le batterie o le pile, tra i rifiuti dome- stici. Solo per i Paesi della CE: Conformemente alla direttiva europea 2012/19/CE gli aspiratori diventati inservibi- li e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccol- te separatamente ed essere inviate ad una ri- utilizzazione ecologica. Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio: Italia Ecoelit Viale Misurata 32 20146 Milano Tel.: +39 02 / 4 23 68 63 Fax: +39 02 / 48 95 18 93 Svizzera Batrec AG 3752 Wimmis BE Batterie ricaricabili/Batterie: Li-Ion: Si prega di tener presente le indicazioni riportare nel paragrafo «Trasporto», pagina 32. Con ogni riserva di modifiche tecniche. Nederlands Veiligheidsvoorschriften Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voor- schriften niet worden opgevolgd, kan dit een elek- trische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze voorschriften goed.
