ПОСІБНИК КОРИСТУВАЧА GAS 18 VLI Professional BOSCH

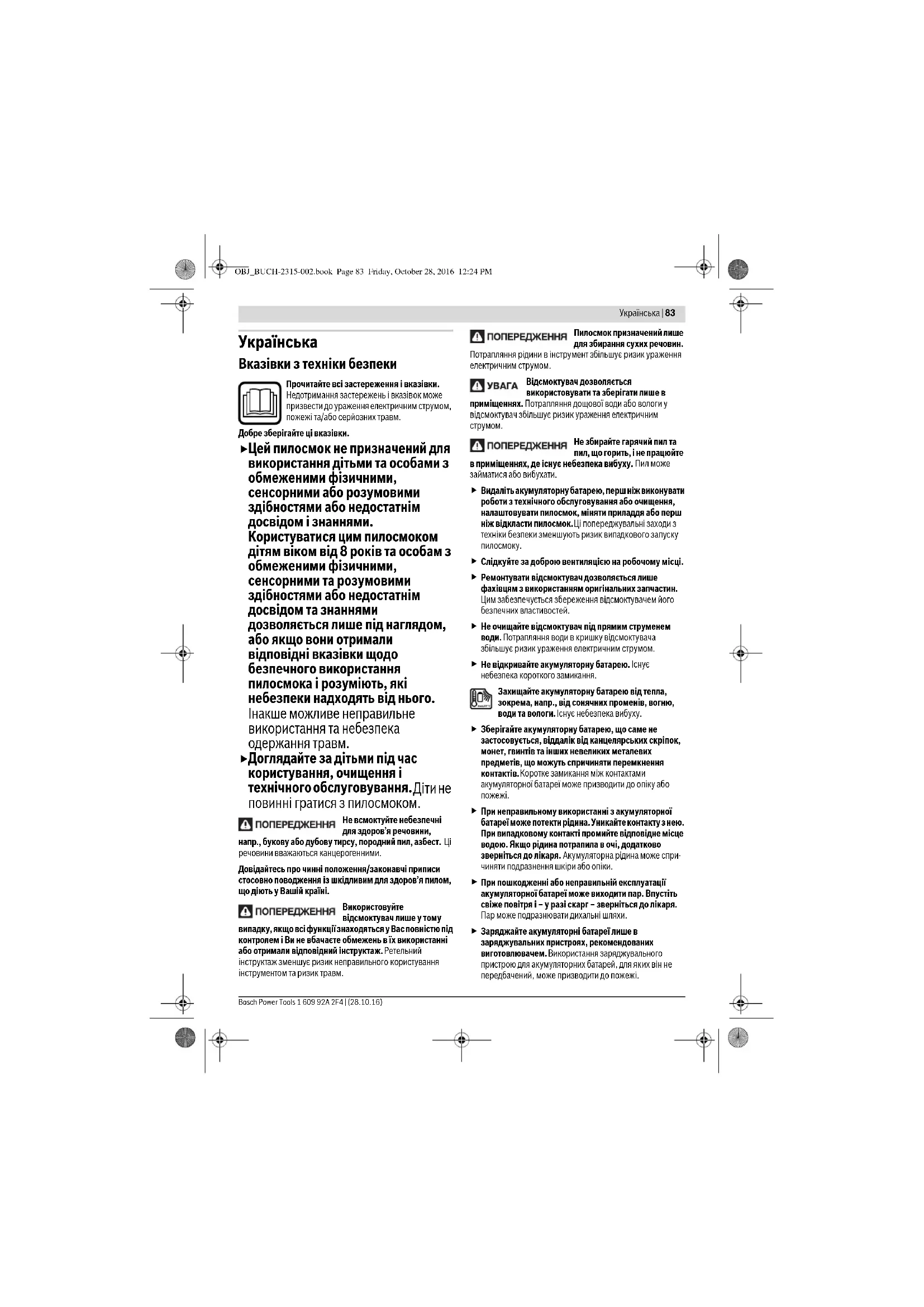

Вказівки з техніки безпеки Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте ці вказівки.

Цей пилосмок не призначений для використання дітьми та особами з обмеженими фізичними, сенсорними або розумовими здібностями або недостатнім досвідом і знаннями. Користуватися цим пилосмоком дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими здібностями або недостатнім досвідом та знаннями дозволяється лише під наглядом, або якщо вони отримали відповідні вказівки щодо безпечного використання пилосмока і розуміють, які небезпеки надходять від нього. Інакше можливе неправильне використання та небезпека одержання травм.

Доглядайте за дітьми під час користування, очищення і технічного обслуговування.

повинні гратися з пилосмоком. Не всмоктуйте небезпечні для здоров’я речовини, напр., букову або дубову тирсу, породний пил, азбест.

речовини вважаються канцерогенними. Довідайтесь про чинні положення/законавчі приписи стосовно поводження із шкідливим для здоров’я пилом, що діють у Вашій країні. Використовуйте відсмоктувач лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідний інструктаж.

інструктаж зменшує ризик неправильного користування інструментом та ризик травм. Пилосмок призначений лише для збирання сухих речовин. Потрапляння рідини в інструмент збільшує ризик ураження електричним струмом. Відсмоктувач дозволяється використовувати та зберігати лише в приміщеннях. Потрапляння дощової води або вологи у відсмоктувач збільшує ризик ураження електричним

Не збирайте гарячий пил та пил, що горить, і не працюйте в приміщеннях, де існує небезпека вибуху.

займатися або вибухати.

Видаліть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску

Слідкуйте за доброю вентиляцією на робочому місці.

Ремонтувати відсмоктувач дозволяється лише фахівцям з використанням оригінальних запчастин. Цим забезпечується збереження відсмоктувачем його безпечних властивостей.

Не очищайте відсмоктувач під прямим струменем

Потрапляння води в кришку відсмоктувача збільшує ризик ураження електричним струмом.

Не відкривайте акумуляторну батарею.

небезпека короткого замикання. Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека вибуху.

Зберігайте акумуляторну батарею, що саме не застосовується, віддалік від канцелярських скріпок, монет, гвинтів та інших невеликих металевих предметів, що можуть спричиняти перемкнення

Коротке замикання між контактами акумуляторної батареї може призводити до опіку або

При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спри- чиняти подразнення шкіри або опіки.

При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.

Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. OBJ_BUCH-2315-002.book Page 83 Friday, October 28, 2016 12:24 PM84 | Українська 1 609 92A 2F4 | (28.10.16) Bosch Power Tools

Використовуйте акумуляторну батарею лише з Вашим інструментом Bosch. Лише за таких умов акумуляторна батарея буде захищена від небезпечного перевантаження.

Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею.

внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї.

Нижчеподані символи можуть знадобиться Вам при користуванні відсмоктувачем. Будь ласка, запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися відсмоктувачем. Опис продукту і послуг Призначення приладу Пилосмок призначений для збирання та всмоктування не шкідливих для здоров'я речовин.Пилосмок призначений для використання у промислових цілях, напр., у готелях, школах, лікарнях, на фабриках, у крамницях, офісах і орендованих житлових приміщеннях. Використовуйте відсмоктувач лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки. Зображені компоненти Нумерація зображених компонентів посилається на зображення відсмоктувача на сторінці з малюнком.

Кнопка розблокування пилової камери

Кнопка налаштування потужності всмоктування «High/Low»

Ремінь для підвішування

Тримач для щілинної насадки

Кнопка розблокування акумуляторної батареї

Гнучка подовжувальна трубка

Фільтр HEPA *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Символи та їх значення Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Налаштування потужності всмоктування –«Low»: мала потужність всмоктування –«High»: велика потужність всмоктування

Акумуляторний пилосмок для сухого прибирання GAS 14,4 V-LI GAS 18 V-LI Товарний номер 3 601 JC6 0.. 3 601 JC6 1.. Місткість ємності (брутто) л0,70,7 Макс. розрідження кПа 3,7 4 Макс. пропускна здатність л/с 18,7 19,3 Технічні дані визначені з акумуляторною батареєю, що входить в обсяг поставки.

в залежності від використовуваної акумуляторної батареї

Обмежена потужність при температурах <0 °C

лише для індуктивних акумуляторних батарей OBJ_BUCH-2315-002.book Page 84 Friday, October 28, 2016 12:24 PMУкраїнська | 85 Bosch Power Tools 1 609 92A 2F4 | (28.10.16)

Заряджання акумуляторної батареї

Використовуйте лише зарядні пристрої, що зазначені на сторінці з приладдям. Лише ці зарядні пристрої розраховані на літієво-іонні акумуляторні батареї, що використовуються у Вашому пилосмоку.

Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному пристрої. Для заряджання акумулятор потрібно вийняти з пилосмока. Літієво-іонний акумулятор можна заряджати коли завгодно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор. Літієво-іонний акумулятор захищений від глибокого розряджання за допомогою «системи Electronic Cell Protection (ECP)». При розрядженому акумуляторі прилад завдяки схемі захисту вимика ється. Робочий інструмент більше не рухається.

Після автоматичного вимкнення пилосмока більше не натискуйте на вимикач. Можливе пошкодження акумуляторної батареї. Акумулятор обладнаний датчиком температури NTC, який дозволяє заряджання лише в межах від 0 °C і 45 °C. Це забезпечує довгий термін служби акумулятора. Зважайте на вказівки щодо видалення. Виймання акумулятора (див. мал. A1 – A2) В акумуляторі

передбачені два ступені блокування, покликані запобігти випадінню акумулятора при ненавмисному натисканні на кнопку розблокування акумулятора

. Встромлений в електроприлад акумулятор тримається у положенні завдяки пружині. – Щоб витягнути акумуляторну батарею

, натисніть на кнопку розблокування

і витягніть акумуляторну батарею з пилосмоку, потягнувши її назад.

застосовуйте при цьому силу. Монтаж приладдя для відсмоктування (див. мал. B)

Видаліть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску

Всмоктувальне приладдя можна встановлювати безпосередньо в контейнер для пилу

Можливості комбінації різного всмоктувального приладдя див. на малюнку. – Добре з'єднуйте всмоктувальне приладдя з патрубком контейнера для пилу

Видаліть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску

Перед початком роботи впевністься, що фільтр міцно

Використовуйте лише непошкоджений фільтр (без тріщин, невеликих щілин тощо). У разі пошкоджень негайно змініть фільтр. Вмикання/вимикання Вага відповідно до EPTA-Procedure 01:2014 кг 2,4 – 2,6

Допустима температура навколишнього середовища –при заряджанні –при експлуатації

0...+45 –20...+50 0...+45 –20...+50 Рекомендовані акумулятори GBA 14,4V.. GBA 18V..

Рекомендовані зарядні пристрої AL 18.. GAL 3680 AL 18.. GAL 3680 GAL 18... W

Тривалість роботи із зарядженим акумулятором –Велика потужність всмоктування «High» – Мала потужність всмоктування «Low»

Акумуляторний пилосмок для сухого прибирання GAS 14,4 V-LI GAS 18 V-LI Технічні дані визначені з акумуляторною батареєю, що входить в обсяг поставки.

в залежності від використовуваної акумуляторної батареї

Обмежена потужність при температурах <0 °C

лише для індуктивних акумуляторних батарей OBJ_BUCH-2315-002.book Page 85 Friday, October 28, 2016 12:24 PM86 | Українська 1 609 92A 2F4 | (28.10.16) Bosch Power Tools З міркувань заощадження електроенергії вмикайте відсмоктувач лише тоді, коли збираєтесь ним користуватися.

пилосмок, натисніть на вимикач

світиться, якщо пилосмок увімкнений, і підсвічує робочу зону за умов недостатнього освітлення.

пилосмок, ще раз натисніть на вимикач

Налаштування потужності всмоктування Після увімкнення стандартно встановлюється велика потужність всмоктування « High

, щоб встановити малу потужність всмоктування. – Знов натисніть кнопку

, коли знову потрібна буде велика потужність всмоктування. Технічне обслуговування і сервіс Технічне обслуговування і очищення

Видаліть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску

Щоб пилосмок працював якісно і надійно, тримайте пилосмок, фільтр і вентиляційні отвори в чистоті. – Час від часу протирайте корпус пилосмока вологою

– Протирайте забруднені зарядні контакти сухою

Очищення пилової камери (див. мал. C1–C3) Очищайте пилову камеру

кожний раз після використання для забезпечення оптимальної потужності пилосмока. – Натисніть на кнопку розблокування

з контейнера для пилу. –Витрусіть пилову камеру

над сміттєвим баком. – За необхідністю протріть пилову камеру вологою

За необхідністю прочистіть фільтр (див. «Очищення фільтра», стор. 86). – Знову встроміть фільтр

Після цього встроміть пилову камеру знизу в корпус двигуна і злегка натисніть на пилову камеру, щоб вона відчутно увійшла в зачеплення. Очищення фільтра (див. мал. D1–D3) – Натисніть на кнопку розблокування

з контейнера для пилу. –Повертаючи, зніміть кришку фільтра

–Очистіть пластини фільтра HEPA м'якою щіткою. – Збирання здійснюється у зворотній послідовності. Несправності При недостатній потужності відсмоктування перевірте: –Пилова камера

Див. «Очищення пилової камери», стор. 86. – Фільтр HEPA

Див. «Очищення фільтра», стор. 86. – Ємності акумуляторної батареї не достатньо?

Див. «Заряджання акумуляторної батареї», стор. 85. Регулярне спорожнення пилової камери

забезпечує оптимальну потужність пилосмока. Якщо після цього потужність відсмоктування не буде відновлена, відсмоктувач треба віддати в сервісну

Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: [phone] (багатоканальний) E-Mail: [e-mail] Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Транспортування OBJ_BUCH-2315-002.book Page 86 Friday, October 28, 2016 12:24 PMҚaзақша | 87 Bosch Power Tools 1 609 92A 2F4 | (28.10.16) На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних вантажів. Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці.

муйтеся, будь ласка, також можливих додаткових національних приписів.

Пилосмоки, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну
