NAUDOJIMO INSTRUKCIJA GAS 18 VLI Professional BOSCH

Šis siurblys nėra skirtas, kad juo dirbtų vaikai ir asmenys su fizinė- mis, jutiminėmis ar dvasinėmis ne- galiomis arba asmenys, kuriems trūksta patirties arba žinių. Jaunesni kaip 8 metų amžiaus vaikai ir asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asme- nys, kuriems trūksta patirties ar ži- nių siurblį gali naudoti tik tada, jei juos prižiūri už saugumą atsakingas asmuo arba jie buvo instruktuoti, kaip siurblį saugiai naudoti ir žino apie gresiančius pavojus. Priešingu atveju prietaisas gali būti valdomas ne- tinkamai ir kyla sužeidimų pavojus.

Stebėkite vaikus prietaisą naudoda- mi, valydami ir atlikdami jo techninę priežiūrą. Taip bus užtikrinta, kad vai- kai su siurbliu nežaistų. Nesiurbkite sveikatai kenksmingų me- džiagų, pvz., buko, ąžuolo, uolienų ir as- besto dulkių. Šios medžiagos yra vėžį sukeliančios. Išsiaiškinkite apie jūsų šalyje galiojančius reikalavimus ir įstatymus, reglamentuojančius, kaip elgtis su sveikatai kenksmingomis dulkėmis. Siurblį naudokite tik tada, jei susipaži- note su visomis jo funkcijomis ir esate jį visiškai įvaldę arba buvote atitinkamai instruktuoti. Rūpes- tingai išmokius, sumažėja netinkamo naudojimo ir sužalojimų ti- kimybė. Siurblys skirtas tik sausoms medžia- goms siurbti. Į vidų patekęs skystis padi- dina elektros smūgio riziką. Siurblį naudokite ir laikykite tik vidaus patalpose. Į siurblio viršutinę dalį patekęs lietaus vanduo ir drėgmė padidina elektros smūgio riziką. Nesiurbkite karštų ir degančių dulkių; nesiurbkite patalpose, kuriose yra sprogimo pavojus. Dulkės gali užsiliepsnoti arba sprogti.

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba no- rėdami siurblį sandėliuoti, išimkite akumuliatorių. Ši at- sargumo priemonė apsaugos jus nuo netikėto siurblio įsijun- gimo.

Pasirūpinkite geru vėdinimu darbo vietoje.

Siurblį turi remontuoti tik kvalifikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garan- tuoti, jog siurblys išliks saugus naudoti.

Neplaukite siurblio tiesiai į jį nukreipta vandens srove.

siurblio viršutinę dalį patekęs vanduo padidina elektros smū- gio riziką.

Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgo saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus.

Šalia ištraukto akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Įvykus akumuliato- riaus kontaktų trumpajam sujungimui galima nusideginti arba gali kilti gaisras.

Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pa- teko ant odos, nuplaukite jį vandeniu, jei pateko į akis– nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ir nudeginti odą.

Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado negala- vimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavi- mo takus.

Akumuliatoriui įkrauti naudokite tik tuos įkroviklius, ku- riuos rekomenduoja gamintojas. Naudojant kitokio tipo a- kumuliatoriams skirtą įkroviklį, iškyla gaisro pavojus.

Akumuliatorių naudokite tik su jūsų Bosch gaminiu. Tik taip apsaugosite akumuliatorių nuo pavojingos perkrovos.

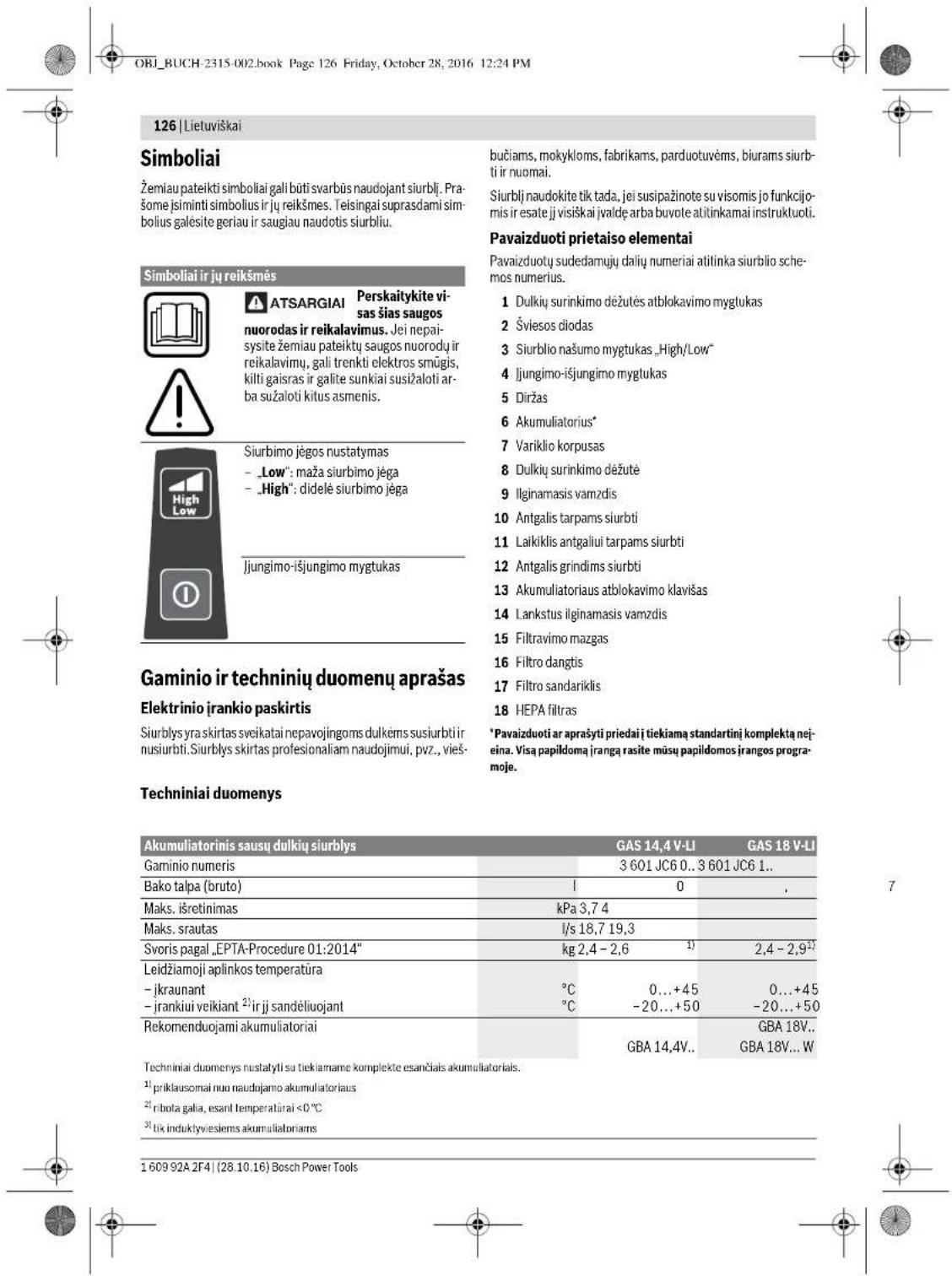

Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpa- sis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. OBJ_BUCH-2315-002.book Page 125 Friday, October 28, 2016 12:24 PM126 | Lietuviškai 1 609 92A 2F4 | (28.10.16) Bosch Power Tools Simboliai Žemiau pateikti simboliai gali būti svarbūs naudojant siurblį. Pra- šome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami sim- bolius galėsite geriau ir saugiau naudotis siurbliu. Gaminio ir techninių duomenų aprašas Elektrinio įrankio paskirtis Siurblys yra skirtas sveikatai nepavojingoms dulkėms susiurbti ir nusiurbti.Siurblys skirtas profesionaliam naudojimui, pvz., vieš- bučiams, mokykloms, fabrikams, parduotuvėms, biurams siurb- ti ir nuomai. Siurblį naudokite tik tada, jei susipažinote su visomis jo funkcijo- mis ir esate jį visiškai įvaldę arba buvote atitinkamai instruktuoti. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka siurblio sche- mos numerius.

Dulkių surinkimo dėžutės atblokavimo mygtukas

Dulkių surinkimo dėžutė

Akumuliatoriaus atblokavimo klavišas

HEPA filtras *Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neį- eina. Visą papildomą įrangą rasite mūsų papildomos įrangos progra- moje. Techniniai duomenys Simboliai ir jų reikšmės Perskaitykite vi- sas šias saugos nuorodas ir reikalavimus. Jei nepai- sysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti ar- ba sužaloti kitus asmenis. Siurbimo jėgos nustatymas –„Low“: maža siurbimo jėga –„High“: didelė siurbimo jėga Įjungimo-išjungimo mygtukas ATSARGIAI Akumuliatorinis sausų dulkių siurblys GAS 14,4 V-LI GAS 18 V-LI Gaminio numeris 3 601 JC6 0.. 3 601 JC6 1.. Bako talpa (bruto) l0,70,7 Maks. išretinimas kPa 3,7 4 Maks. srautas l/s 18,7 19,3 Svoris pagal „EPTA-Procedure 01:2014“ kg 2,4 – 2,6

Leidžiamoji aplinkos temperatūra – įkraunant – įrankiui veikiant

Techniniai duomenys nustatyti su tiekiamame komplekte esančiais akumuliatoriais. priklausomai nuo naudojamo akumuliatoriaus ribota galia, esant temperatūrai <0 °C tik induktyviesiems akumuliatoriams OBJ_BUCH-2315-002.book Page 126 Friday, October 28, 2016 12:24 PMLietuviškai | 127 Bosch Power Tools 1 609 92A 2F4 | (28.10.16) Montavimas Akumuliatoriaus įkrovimas

Naudokite tik papildomos įrangos puslapyje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų siurblyje naudojamo ličio jonų akumuliatoriaus. Nuoroda: Akumuliatorius pateikiamas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumu- liatorių kroviklyje visiškai įkraukite. Norint įkrauti akumuliatorių, jį reikia išimti iš siurblio. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas aku- muliatoriui nekenkia. Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliato- rius išsikrauna, apsauginis išjungiklis išjungia elektrinį įrankį, ir darbo įrankis nebesisuka.

Jei siurblys išjungiamas automatiškai, įjungimo-išjungi- mo jungiklio nebespauskite. Priešingu atveju galite pažeisti akumuliatorių. Akumuliatorius turi NTC temperatūros kontrolės daviklį, kuris leidžia įkrauti akumuliatorių tik tuomet, kai jo temperatūra yra tarp 0 °C ir 45 °C. Tai gerokai pailgina akumuliatoriaus naudoji- mo laiką. Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumulia- toriaus šalinimo. Akumuliatoriaus išėmimas (žr. pav. A1 –A2) Akumuliatoriuje

yra dvi fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus fiksavimo klavišą

, aku- muliatorius neiškristų. Į elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė. –Norėdami išimti akumuliatorių

, paspauskite atblokavimo klavišą

ir išimkite akumuliatorių iš siurblio traukdami jį at- gal. Traukdami nenaudokite jėgos. Siurbimo papildomos įrangos montavimas (žr. pav. B)

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba no- rėdami siurblį sandėliuoti, išimkite akumuliatorių. Ši at- sargumo priemonė apsaugos jus nuo netikėto siurblio įsijun- gimo. Siurblio papildomą įrangą galima tiesiogiai sujungti su dulkių su- rinkimo dėžute

Įvairios siurblio papildomos įrangos dalių derinimo galimybės pateiktos paveikslėlyje. – Siurblio papildomos įrangos dalis tvirtai įstatykite į dulkių su- rinkimo dėžutėje

esančią jungtį ir vieną į kitą. Naudojimas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba no- rėdami siurblį sandėliuoti, išimkite akumuliatorių. Ši at- sargumo priemonė apsaugos jus nuo netikėto siurblio įsijun- gimo. Paruošimas naudoti

Prieš pradėdami siurbti įsitikinkite, kad tvirtai sumontuo- tas filtravimo mazgas.

Naudokite tik nepažeistus filtrus (be įtrūkių, skylių ir pan.). Pažeistą filtrą nedelsdami pakeiskite. Įjungimas ir išjungimas Kad tausotumėte energiją, siurblį įjunkite tik tada, kai naudosite. –Norėdami siurblį įjungti , paspauskite įjungimo-išjungimo mygtuką

šviečia, kai įjungtas siurblys; jis apšviečia darbo sritį, kai ji nepakankamai apšviesta. –Norėdami siurblį išjungti , dar kartą paspauskite įjungimo-iš- jungimo mygtuką

Siurbimo jėgos nustatymas Įjungus paprastai būna nustatyta siurbimo pakopa „ High

–Norėdami, kad siurbimo jėga būtų maža, spauskite mygtuką

–Jei vėl norite nustatyti didelę siurbimo jėgą, dar kartą pa- spauskite mygtuką

Priežiūra ir servisas Priežiūra ir valymas Rekomenduojami krovikliai AL 18.. GAL 3680 AL 18.. GAL 3680 GAL 18... W

Veikimo trukmė su viena akumuliatorių įkrova –Siurbimo jėgos pakopa „High“ –Siurbimo jėgos pakopa „Low“ min/Ah min/Ah

Akumuliatorinis sausų dulkių siurblys GAS 14,4 V-LI GAS 18 V-LI Techniniai duomenys nustatyti su tiekiamame komplekte esančiais akumuliatoriais.

priklausomai nuo naudojamo akumuliatoriaus

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba no- rėdami siurblį sandėliuoti, išimkite akumuliatorių. Ši at- sargumo priemonė apsaugos jus nuo netikėto siurblio įsijun- gimo.

Reguliariai valykite siurblį, filtravimo mazgą ir ventiliaci- nes angas, tuomet galėsite dirbti kokybiškai ir saugiai. – Retkarčiais nuvalykite siurblio korpusą drėgna šluoste. –Užterštus įkrovimo kontaktus nuvalykite sausa šluoste. Dulkių surinkimo dėžutės valymas (žr. pav.C1–C3) Kad siurblio našumas išliktų optimalus, dulkių surinkimo dėžutę

išvalykite po kiekvieno naudojimo. – Paspauskite atblokavimo mygtuką

ir iš variklio korpuso

iš- imkite dulkių surinkimo dėžutę

išimkite iš dulkių surinkimo dėžutės. –Dulkių surinkimo dėžutę

iškratykite virš specialaus atliekų konteinerio. –Jei reikia, dulkių surinkimo dėžutę išvalykite drėgna šluoste. Jei reikia, išvalykite filtravimo mazgą (žr. „Filtravimo mazgo valymas“, 128 psl.). – Filtravimo mazgą

vėl įstatykite į dulkių surinkimo dėžutę

Tada apačioje už variklio korpuso užkabinkite dulkių surinki- mo dėžutę ir ją šiek tiek paspauskite – turite išgirsti, kaip ji už- sifiksavo. Filtravimo mazgo valymas (žr. pav. D1–D3) – Paspauskite atblokavimo mygtuką

ir iš variklio korpuso

iš- imkite dulkių surinkimo dėžutę

išimkite iš dulkių surinkimo dėžutės. –Filtro dangtį

išimkite iš filtro dangčio

– HEPA filtro briaunas nuvalykite minkštu šepečiu. – Sumontuojama atbuline išmontavimui tvarka. Gedimai Jei siurbimo našumas nepakankamas, patikrinkite: –Ar dulkių surinkimo dėžutė

Žr. „Dulkių surinkimo dėžutės valymas“, 128 psl. –Ar HEPA filtras

neužterštas dulkėmis?

Žr. „Filtravimo mazgo valymas“, 128 psl. –Ar per mažai įkrautas akumuliatorius?

Žr. „Akumuliatoriaus įkrovimas“, 127 psl. Reguliarus dulkių surinkimo dėžutės

ištuštinimas ir filtravimo mazgo

valymas užtikrina optimalų siurbimo našumą. Jei siurbimo našumas vis tiek nepakankamas, siurblį pristatykite į klientų aptarnavimo skyrių. Klientų aptarnavimo skyrius ir naudotojų konsulta- vimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, su- sijusius su jūsų gaminio remontu, technine priežiūra bei atsargi- nėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com Bosch naudotojų konsultavimo tarnybos specialistai mielai atsa- kys į klausimus apie mūsų gaminius ir papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: [phone] ļrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail] Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuos- tatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jo- kių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpor- tas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženkli- nimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Siurbliai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami. Siurblių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/EB, nau- doti nebetinkami elektriniai siurbliai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir iš- eikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai ne- kenksmingu būdu. Akumuliatoriai ir baterijos Ličio jonų: Prašome laikytis skyriuje „Transportavi- mas“, psl. 128 pateiktų nuorodų. Galimi pakeitimai. OBJ_BUCH-2315-002.book Page 128 Friday, October 28, 2016 12:24 PM | 129 Bosch Power Tools 1 609 92A 2F4 | (28.10.16)
