GHG 2366 Professional - Karšto oro pistoletas BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Terminis pistoletas
Prekės ženklas	Bosch
Modelis	GHG 2366 Professional
Maitinimo įtampa	230 V
Temperatūros diapazonas	50 °C iki 650 °C (GHG 23-66)
Reguliuojamas oro srautas	150 iki 500 l/min (pagal padėtį)
Ekranas	Skaitmeninis temperatūros ir oro srauto rodymas
Derinių atmintis	4 iš anksto nustatytos arba pritaikomos vietos
Aušinimo funkcija	Žemos temperatūros padėtis detalės aušinimui
Terminis saugos išjungimas	Automatinis šildymo išjungimas perkaitimo atveju
Terminė apsauga	Nuimama, kad būtų galima patekti į ankštas vietas
Atraminis paviršius	Saugiam įrankio padėjimui
Įjungimo/išjungimo jungiklis	3 padėtys su nuolatiniu oro srauto reguliavimu
Rekomenduojami priedai	Plokščias antgalis, lenktas antgalis, atšvaitinis antgalis ir kt.
Priežiūra	Reguliariai valykite ventiliacijos angas
Laido keitimas	Paveskite Bosch įgaliotam specialistui
Pardavimo aptarnavimas	Bosch palaikymas: www.bosch-pt.com
Gamybos šalis	Nenurodyta, greičiausiai Vokietija arba Europa
Apytikslis svoris	0,8 kg (apytiksliai)

Dažnai užduodami klausimai - GHG 2366 Professional BOSCH

Kokia maksimali Bosch GHG 2366 temperatūra?

Maksimali temperatūra siekia 650 °C (modeliui GHG 23-66).

Kaip reguliuoti oro srautą?

Naudokite oro srauto mygtuką (10), kad įjungtumėte srauto reguliavimą, tada mygtuką + arba - (12), kad reguliuotumėte pakopomis. Srautas rodomas ekrane.

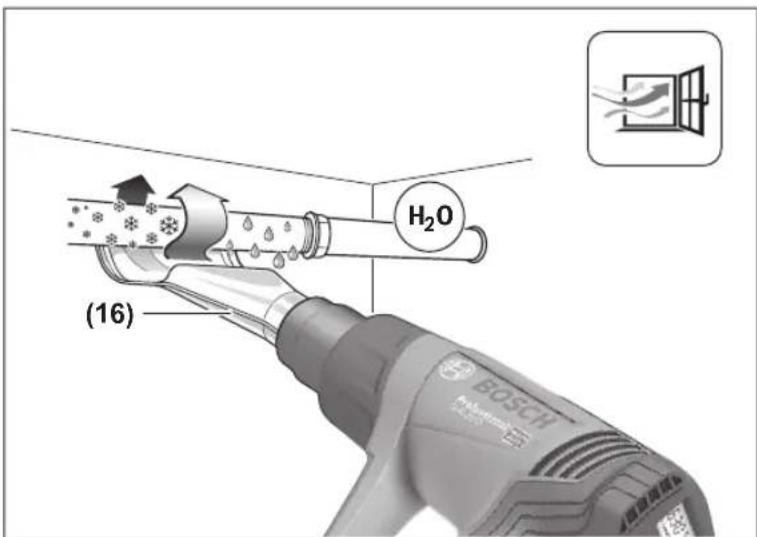

Ar galiu naudoti šį prietaisą vamzdynams atšildyti?

Taip, su lenktu antgaliu. Įsitikinkite, kad tai vandens vamzdis, o ne dujų. Šildykite judindami antgalį prieš srauto kryptį.

Kaip pakeisti antgalį?

Atjunkite prietaisą, leiskite jam atvėsti, tada mūvėkite apsaugines pirštines. Karštas antgalis gali nudeginti.

Ką daryti, jei prietaisas sustoja veikimo metu?

Suveikė terminis saugos išjungimas. Leiskite įrankiui atvėsti; šildymas automatiškai įsijungs. Oro srautas tęsiasi.

Ar galiu išsaugoti savo nustatymus?

Taip, modelis GHG 23-66 leidžia išsaugoti iki 4 oro srauto/temperatūros derinių. Naudokite atminties mygtuką (11).

Kaip naudoti skaitmeninį ekraną?

Ekrane rodoma nustatyta ir faktinė temperatūra bei oro srautas. Temperatūros vienetas mirksi, kol nepasiekta nustatyta vertė.

Ar galima nuimti terminę apsaugą?

Taip, norint dirbti ankštose erdvėse. Dėmesio karštam antgaliui: mūvėkite pirštines ir prieš vėl uždėdami leiskite jam atvėsti.

Kokių priedų reikia dažams pašalinti?

Naudokite plokščią antgalį (14) ir mentele. Langų rėmams būtinas antgalis stiklo apsaugai (15), kad nesuskiltų stiklas.

Kur rasti atsargines dalis?

Bosch svetainėje: www.bosch-pt.com. Nurodykite 10 skaitmenų nuorodą iš identifikacinės etiketės.

NAUDOJIMO INSTRUKCIJA GHG 2366 Professional BOSCH

Lietuviu k. .Puslapis 154

中国国 159

165

wJ 171

1

4

A

75mm 1609390451

50mm1609201795

B

75mm1609390452

50mm1609201796

C

80 mm

1609201751

Deutsch

Sicherheitshinweise

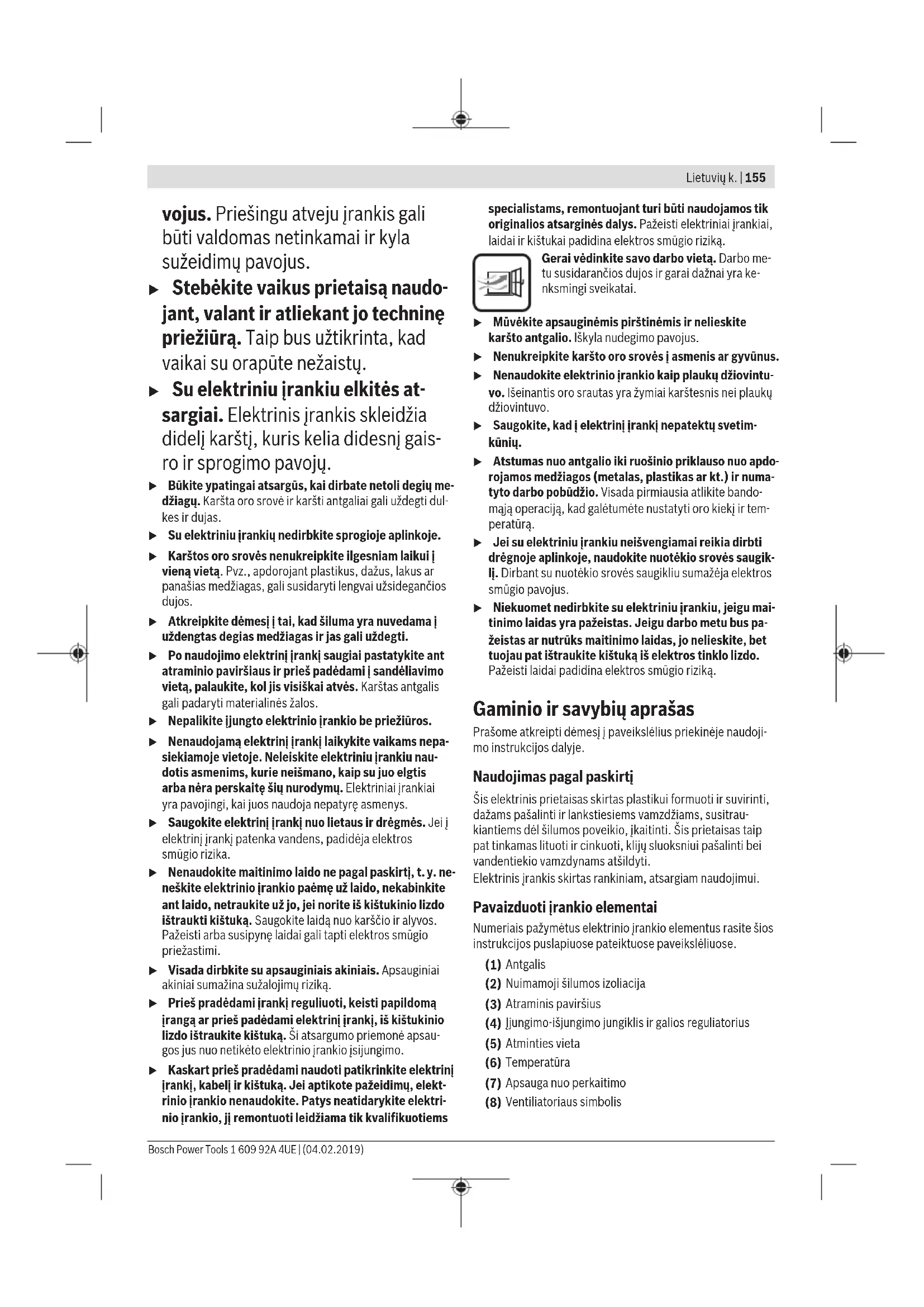

Perskaitykite visas sias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimgu gali trenkti elektrros smugis, kitti gaisras, galima smarkiai susizaloti ir suzaloti kitus asmenis.

Ilsaugokite sias saugos nuorodas ir reikalavimus, kad ir ateityje galétuméte jais pasinaudoti.

Si oraputé nera skirta, kad ja naudotu vaikai ar asmenys su fizinémis, jutiminémis ir dvasinémis negaliomis arba asmenys, kuriems truksta patirties arbaŽiniu. Siq oraputé gali naudoti 8 metu ir vyresni vaikai bei asmenys su fizinémis, jutiminémis ir dvasinémis negaliomis arba asmenys, kuriems truksta patirties aržiniu, jei juos prižiuri ir uzju saugumá atsako atsakingas asmuo arba jei jie buvo instruktuoti, kaip saugiai naudoti oraputé irŽino apie gresiancius pa

vojus. Priesingu atveju jrankis gali buti valdomas netinkamai ir kyla suzeidimu pavojus.

Stebekite vaikus prietaisa naudojant, valant ir atliekant jo technine prieziura. Taip bus uztikrinta, kad vaikai su orapute nezaistu.
▶ Su elektriniu jrankiu elkites at-sargiai. Elektrinis jrankis sklearnidzia didelj karstj, kuris kelia didesnj gais-ro ir sprogimo pavoju.
Bukite ypatingai atsargus, kai dirbate netoli degiu medziagu. Karsta oro srove ir karsti antgaliai gali uzdegti dulkes ir dujas.
Su elektrini jrankiu nedirbkite sprogioje aplinkoje.
Karstos oro sroves nenukreipkite ilgesniam laikui j vienayiota. Pyz., apdorojant plastikus, dazus, lakus ar panasias medziagas, gali susidaryt lengvai uzsidegancios dujos.
Atkreipkite demesi tai, kad siluma yra nuvedama uzdengtas degias medziagas ir jas gali uzdegti.
- Po naudiojimo elektrinj iranki saugiai pastatykite ant atraminio pavirsius ir pries padedami sandeliavimo vieta, palaukite, kol jis visiskai atves. Karstas antgalis gali padaryti materialines zalos.
Nepalikite ijungto elektrinio irankio be prieziuros.
Nenaudojama elektrinj jranki laiky kite vaikams nepasiekiamoje vietoje. Neleiskite elektriniu jrankiu naudotis asmenims, kurie neismano, kaip su juo elgtis arba nera perskaitsiu nurodymu. Elektrinai jrankiai yra pavojingi, kai juos naudoja nepatyrse asmenys.
Saugokite elektrinj irankj nuo lietausir drégmes.Jej elektrinj irankj patenka vandens, padideja elektros smugio rizika.
Nenaudokite maitinimo laido ne pagal paskirtj, t.y. ne- neskite elektrinio irankio paemu uz laido,nekabinkite ant laido, netraukite uz jo, jei norite iis ki stukinio lizdo istraukti kistuka.Saugokite laidnuo karscio ir alvos. Pazeisti arba susipynelaidai gali taptielektrros smugio priezastimi.
Visada dirbkite su apsauginialis akiniais. Apsauginiali akiniai sumazina suzalojimr rizika.
Pries pradedami jranki reguluioti, keisti papildomaranga ar pries padedami elektrini jranki, is kistukinio lizdo istraukite kistuka. Si atsargumo priemone apsaugos jus nuo netiketo elektrino jrankio jsijungimo.
Kaskart pries pradedami naudoti patikrinkite elektrinj irankj, kabeli ir kištuka. Jei aptikote pažeidimu, elektrinjo irankio nenaudokite. Patys neatidarykite elektrinjo irankio, ji remontuoti leidžiama tik kvalifikuotiems

specialistams, remontuojant turi buti naudojamos tik originalios atsargines dalys. Pazeisti elektriniai jrankiai, laidai ir kistukai padidina elektros smugio rizika.

Gerai vedinkite savo darbo vieta. Darbo metu susidarancios dujos ir garai daznai yra kenksmingi sveikatai.

Muvékite apsauginémis pirstinémis ir nelleskite karsto antgalio. Iskyla nudegimo pavojus.
Nenukreipkite karsto oro srovés i asmenis ar gyvūnus.
Nenaudokite elektrinio irankio kaip plauku dziovintu-vo. Iseinantis oro srautas yra zymai karstesnis nei plauku dziovintuvo.
Saugokite, kad i elektrini jrankj nepatektu svetimkuniq.
Atstumas nuo antgalio iki ruosinio priklauso nuo apdorojamos medziagos (metalas, plastikas ar kt.) ir numatyto darbo podudzio. Visada pirmiausia atlikite bandojaja operacija, kad galetumete nustatyti oro kiekj ir temperatura.
Jeisuelektriniu jrankiu neisvengiamai reikia dirbtidrégnoje aplinkoje, naudokite nuotekio srovés saugikII.Dirbant su nuotekio srovés saugikliu sumažeja elektrossmugio pavojus.
Niekuomet nedirbkite su elektriniu jrankiu, jeigu maitinimo laidas yra pazeistas. Jeigu darbo metu bus pazeistas ar nutruks maitinimo laidas, jo nelieskite, bet tuojau pat iStraukite kiistuka is elektros tinklo lizdo. Pazeisti laidai padicina elektros smugio rizika.

Gaminio ir savybiu aprasas

Praśome atkreipti dèmesj paveiksléius priekinéje naudoji mo instrukcijos dalyje.

Naudojimas pagal paskirtj

Sis elektrinis prietaias skirts plastikui formuoti ir suvirinti, dazams pasilini ir lankstiesiems vamzdziams, susitraukiantiems del silumos poveikio, jkaiti. Sis prietaas taip pat tinkamas lituoti ir cinkuoti, kliju sluoksnii paalini bei vandentiekio vamzdynamics atsildyti. Elektrinis jrankis skirtas rankiniam, atsargiam naudojimui.

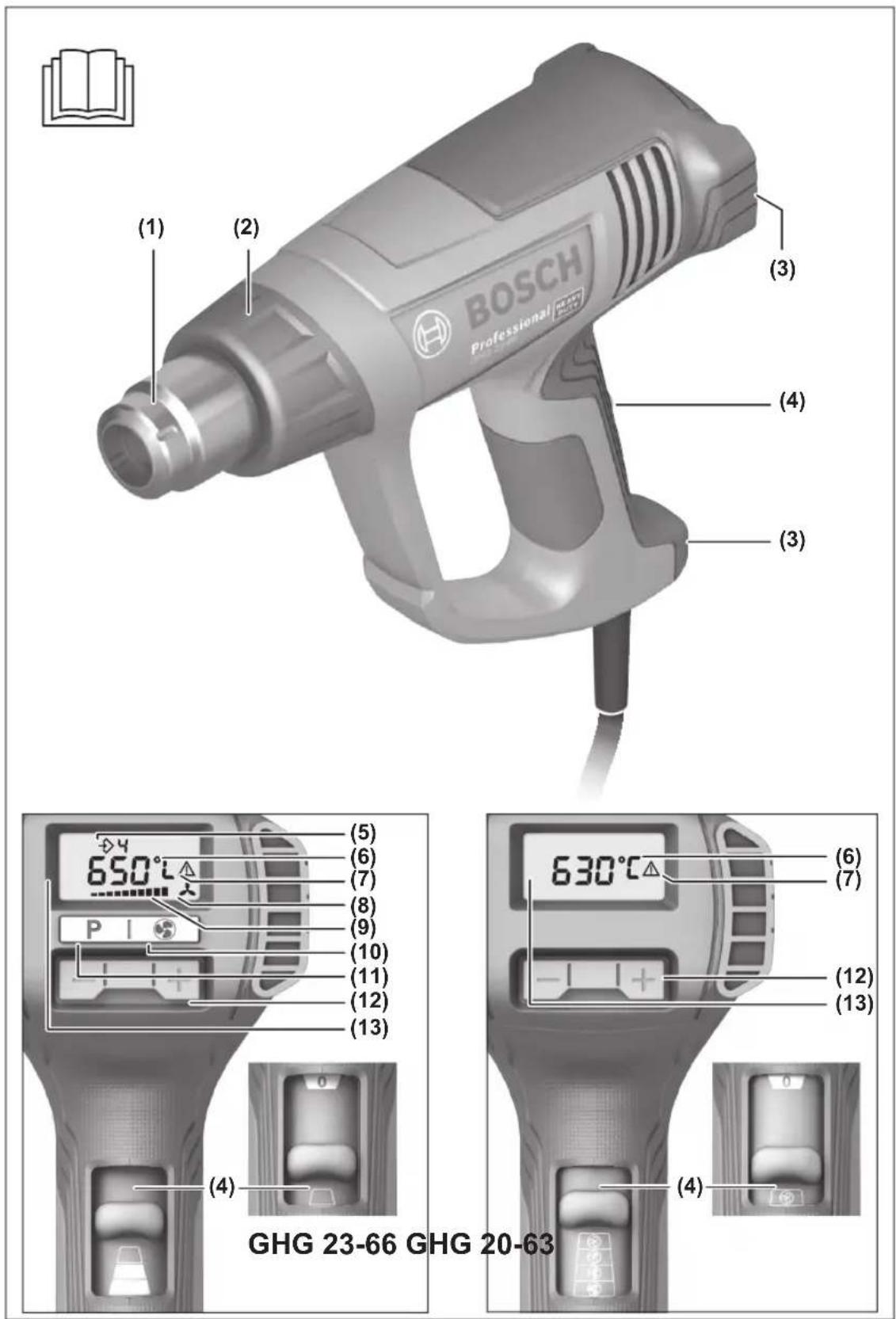

Pavaizduotti irankio elementai

Numerais pazymetus elektrinio jrankio elementus rasite sios instrukcijos puslapiuose pateiktuose paveiksliiuose.

(1) Antgalis
(2) Nuimamoji silumos izoliacija
(3) Atraminis pavirsius
(4) Jungimo-isi jungimo jungiklis ir galios regulatorius
(5) Atminties vieta
(6) Temperatura
(7) Apsauga nuo perkaitimo
(8) Ventiliatoriaus simbolis

156 | Lietuvijk.

(9) Orokiekis
(10) Ventiliatoriaus mygtukas
(11) Atminties mygtukas
(12) Mygtukas + / -
(13) Ekranas
(14) Platusis antigalis
(15) Stiklaapsaugantis antgalisa
(16) Kampinis antgalis

(17) Reflektorinis antgalis
(18) Suvirinimo viela
(19) Suvirinimo antigalis
(20) Mažinamasis antgalis
(21) Lankstusis susitraukiantis vamzdelis

A) Pavalzduoti ar aprasyti priedai tiekiamaj standartinj komplekte nejeina. Visa papildoma iranga rasite msu papildomos irangos programoje.

Techninialduomenys

Karstó oro orapüté GHG 20-63 GHG 23-66
Gaminio numeris	3 601 BA6 2..	3 601 BA6 3..
Nominali naudojamoji galia W 2000 2100 (2300)		A)
Oro kiekis l/min. 150/150-300/	300-500	150-300/150-500
Temperatūrā ties tūtos antgaliūβ)	°C 50-630 50-650
Temperatūros matavimo tikslumas
- prie tūtos antgalio ±10% ±10%
- ekrane ±5% ±5%
Ekrano darbiné temperatūrα)	°C 0...+50 0...+50
Maks. leidžiamoji aplinkos temperatūrā veikimo metu	°C 40	40
Svoris pagal „EPTA-Procedure 01:2014"	kg 0,65	0,67
Apsaugos klase	☐/II	☐/II

A) Maksimali galia naudojamoji galia
B) esant 20^ aplinkos temperaturai, api
C) Už darbiné temperatūros ribu ekranas gali pasidaryti juodas.
Duomenys gialoja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudiojamas specialus, tam tikrai saliai gaminamas modelis, sie duomenys gali skirtis.

Informaciapietriuksmirvibracija

Pagal A skale ismatuotas elektrinio jrankio triuksmo lygis tipi-niu atveju yra mazesnis nei 70 dB(A).

Vibraciños bendroji verte a_h (triju krypciuy stotojamasis vektorius) ir paklaida K nustatyta pagal: a_h ≤ 2,5 ~m / s^2, K = 1,5 ~m / s^2 .

Naudojimas

Paruosimas naudoti

Atkreipkite demesj tinko jtampa! Maitinimo saltinio jtampa turi sutapi su elektrino jrankio firminje lenteleje nurodytais duomenimis.

Dumusuidarymas pirmojo naudojimo metu

Gamykloje metaliniai pavirsiai yra padengiami apsaugine danga nuo korozijos. Pirmojo naudojimo metu sis apsauginis sluoknsis isgaruoja.

Jungimas

Jungimo-ismungimo jungiklj (4) pastumkite aukstyn.

Apsauga nuo perkaitimo: perkaites (pvz., del oro kamscio), elektrinis jrankis kaitinimia isjungia automatiskai, tciaiu ve

ntiliatorius veikia toliau. Kai elektrinis jrankis atvesta iki darinés temperaturos, kaitinimas automatiskai vel jjungiamas.

Isjungimas

Jungimo-ISHungimo jungiklj (4) pastumkite zenymj padetj 0.
Priesjungdami elektrinjranki po ilgesnio naudojmo auksta temperatura, palaukite, kadjis atvestu. Del to leiskite jam trumpam veikti nustate zemiausia, kokia galima nustatyti, temperatura.

Oro kiekio regulavimas (GHG 20-63)

Jungimo-ismungimo jungikliu (4) galite reguliuoti oro kiekj, pasirinkdami vieni is skirtingu pakopy:

Oro kiekio pakopa	I/min.	°C
	150	50
	150-300	50-630
	300-500	50-630

Duomenys galoja tik tada, kai nominalioj jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai salial gaminamas modelis, sie duomenys gali skirts.

Sumazinkite oro kiekj tada, jei, pvz., reikia, kad ruosinio api nka per daug nejkaistu, arba jei oro srautas gali pastumi lengvruosinj.

Temperaturos regulavimas (GHG 20-63)

Zemiausioje oro kiekio pakopoje yra nustatyta fiksuota 50^ temperatura. Abiejose kitose oro kiekio pakopose temperatura galima reguluoti.

Perjungiant iš Žemiusios oro kiekio pakopoulos j kita pakopa, vél iskviečama ten paskiausiai nustatyta temperatura.

Noredami temperatura padidinti, spauskite mygtuko (12) +, noredami temperatura sumazinti, spauskite -.

Trumpai paspaudus mygtuka (12), temperatura padideja arba sumažeja 10^ . Ilgiau spaudziant mygtuka, temperatura tol dideja ar majeja 10^ zingsni, kol atleidziamas mygtukas arba pasiekama maksimali arba minimali temperatura.

Ekrane 3 sekundes rodoma nustatyta uzduotoji temperatura. Kol pasiekiamu uzduotoji temperatura,rodoma faktine temperatura antigalio isvade,o temperaturos matavimo vienetas (6) mirksi. Kai pasiekiamu uzduotoji temperatura,temperatos matavimo vienetas nustoja mirkseti.

Jei temperatura sumazinate, uztrucks siek tiek laiko, kol elektrinis jrankis atves.

Zemiausia oro kiekio pakopa yra skirta jkaitusiam ruosiniui vesinti arba dazams dziovinti. Ji taip pat tinka elektriniam jrankuii pries pastatant ar pries keiciant antgalj atvesinti.

Oro kiekio reguliavimas (GHG 23-66)

Jungimo-ismungimo jungikliui (4) esant padetye 1, oro kiekj desimties l/min zingsniu galite nustatyti nuo 150 iki 300 l/min. Jungikliui esant padetye 2 oro kiekj desimties l/min zingsniu galite nustatyti nuo 150 iki 500 l/min.

Taip pat galite naudoti issaugotus oro kiekio/temperaturos derinius (zr. "Oro kiekio/temperaturos deriniu issaugojimas (GHG 23-66), Puslapis 157).

Nustatyta oro kiekj apatiniame ekrano kraste rodo desimt juostos segmenty (9).

Jungiklio padétis	I/min. °C
1	150-300 50
2	150-500 50-650

Noredami reguluioti oro kiekj, pirmiausia paspauskite ventilatoriaus mygtuka (10). Ekrane mirksi ventilatoriaus simbolis (8). Mygtuku (12) galite reguluioti oro kiekj.

Noredami oro kiekj padidinti, spauskite mygtuko (12) +, no-redami oro kiekj sumazinti, spauskite -.

Jei mygtuku (12) vél norite nustatyti temperatura, dar kartā paspauskite ventilatoriaus mygtuk (10). Ekrane ventilatio-riaus simbolis (8) nebemirksi.

Jei jungiklj is padéties 1 perjungiate j padétj 2, tai yra nustatomas padétje 2 paskiausiai naudotas oro kiekio/temperaturos derinys.

Sumazinkite oro kiekj tada, jei, pvz., reikia, kad ruosinio api nka per daug nejkaistu, arba jei oro srautas gali pastumi lengvruosinj.

Temperaturos regulaivimas (GHG 23-66)

Jungimo-ismungimo jungikliui (4) esant padetye 1, tempera-tura yra fiksuoata 50^ . Jungikliui esant padetye 2, temperatura galite reguluoti nuo 50 iki 650^

Taip pat galite naudoti issaugotus oro kiekio/temperaturos derinius (Zr. Oro kiekio/temperaturos deriniu issaugojimas (GHG 23-66), Puslapis 157).

Nustatyta temperatura rodoma ekrane (13).

Jungiklio padétis	°C l/min.
1	50 150-300
2	50-650 150-500

Noredami temperatura padidinti, spauskite mygtuko (12) +, noredami temperatura sumazinti, spauskite -.

Trumpai paspaudus mygtuka (12), temperatura padideja arba sumažeja 10^ . Ilgiau spaudziant mygtuka, temperatura tol dideja ar majeja 10^ zingsni, kol atleidziamas mygtukas arba pasieklama maksimali arba minimali temperatura.

Ekrane 3 sekundes rodoma nustatyta uzduotoji temperatura. Kol pasiekiama uzduotoji temperatura, rodoma faktine temperatura antgalio isvade, o temperaturos matavimo vienetas (6) mirksi. Kai pasiekiama uzduotoji temperatura, temperatos matavimo vienetas nustoja mirkseti.

Jei temperatura sumazinate, uztrucks siek tiek laiko, kol elektrinis irankis atves.

Jungiklio pakopa 1 yra skirta jkaitusiam ruosiniui vesinti arba dazams džiovinti. Ji taip pat tinka elektriniam jrankiu pries pastatant ar pries keiciant antgalj atvesinti.

Oro kiekio/temperatos deriniu i'saugojimas (GHG 23-66)

Jus galite issagoti keturis oro kiekio/temperaturos derinius arba galite naudotis keturiais gamykloje issaugotais deri niais.

Tuo tikslu jjungimo-ijungimo jungiklis (4) turi buti padetyje 2.

Gamyklinis nustatymas

Atminties

°C I/min. Naudojimas vieta

0A)	50 150 - Ruosinio vësinimas
	- Dažu džiovinimas

1

250

350

Plastikiniu

vamzdžiu

formavimi- mas

2

350

400

Plastiko suvirinimas

3450

500Lako

salinimas

4550400Minkstasis litavimas

A) ekrane nerodoma
Noredami iskiesti derinj, pakartotinai spauskite atminties mygtuka (11), kol rodmenyje (5) atsiras pageidaujamas numeris.
Individualaus derinio išsaugojimas:
- Paspaude atminties mygtuka (11), pasirinkite pageidau-jama atminties vieta.

158 | Lietuvij k.

Nustatykite pageidaujama temperatur ir oro kiekj. Atminties vieta (5) mirksi ir tokiu budu rodo, kad buvo pakeistas issaugotas derinys.
- Paspauskite atminties mygtuka (11) ir laiky kite jj pa-spaustaj. Atminties vieta (5) apie 2 sekundes mirksi. Kai ji pradaed sviesti nuolat, naujas derinys yra iisauogotas.

Darbo patarimai

Pries atliekant bet kokius elektrinio jrankio reguliavimo ar prieziuros darbus reikia istraukti kiistuka is elektros tinklo lizdo.

Nuoroda: nepriartinkite antgalio (1) per daug arti prie apdirbamo ruosinio. Susikaupes karstasoras gali sukeltie elektrinio prietaiso perkaitima.

Apsauginio nuo karšćo gaubto nuěmimas

Noredami atlikti darbus sunkiai prieinamose vietose, sukdami galite nuimti apsauginj nuo karscio gaubta (2).

Saugokitës karsto antgalio! Kai dirbama be apsauginio nuo karstcio gaubto, gresia didesnis nudegimo pavojus.

Nuimant arba uzdedant apsauginj nuo karscio gaubta (2), prietaisas turi buti isjungtas ir atveses.

Kad elektrinis jrankis greiciau atvesty, trumpam leiskite jam veikti nustate zemiausia temperatura.

Prietaiso pastatymas

Noredami paliki elektrinj jrankj atvesti arba kad galetumete dirbti abiem rankom, padekite jj ant atraminio pavi-siaus (3).

Ypač atsargiai dirbkite su pastatytu irankiu! Karša tuta ir karstó oro srautas kelia nudegimo pavoju.

Elektrinj jrankj pastatykite ant lygaus, stabilaus pagrindo. Jsitikinkite, kadjis nenuvirs. Apsaugokite ne darbo zonoje esantj kabelj, kadjis nenuverstu ir nentempty elektrinio jankio.

Jei elektrinio jrankio ketinate nenaudoti ilgesnj laika, ji isjunkite ir iStraukite kištuka.

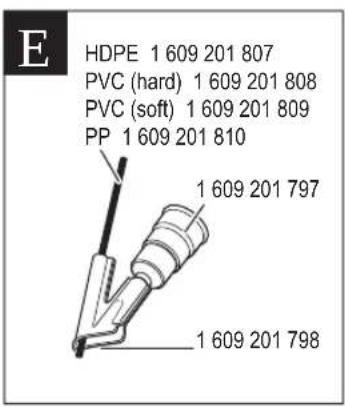

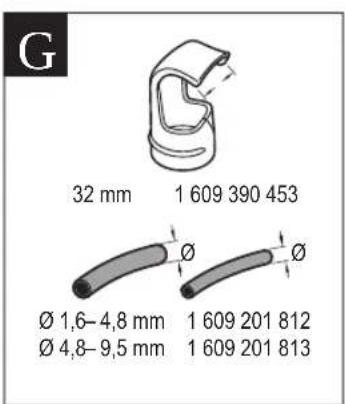

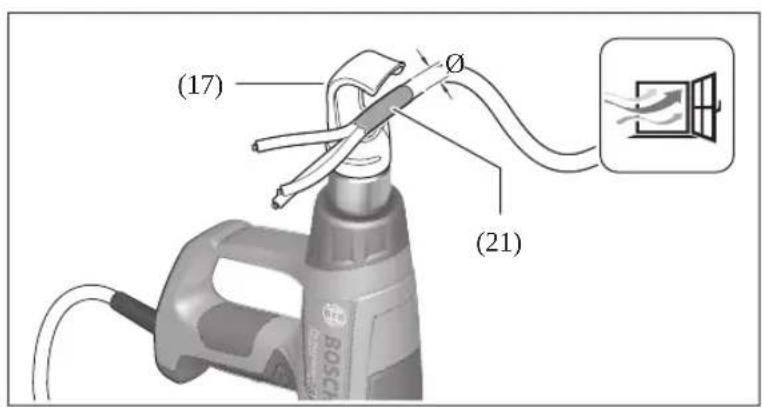

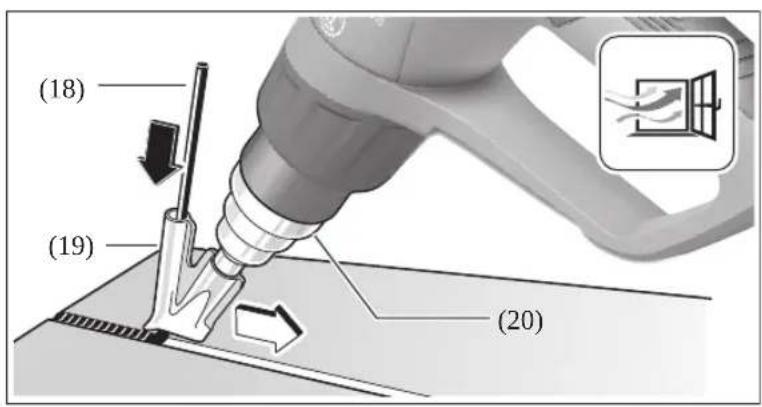

Darbo pavyzdiazai (zr. A-G pav.)

Darbo pavyzdžiuy paveikslus rasite schemu puslapiuose.

Atstumas nuo antgalio iki ruosinio priklauso nuo apdorojas mos medziagos (metalas, plastikas ar kt.) ir numatyto darbo podudzio.

Optimali temperatura konkreciu atveju nustatoma praktiniais bandymais.

Visada pirmiausia atlikite bandomajā operacija, kad galetumete nustatyti oro kiekj ir temperatura. Pradekite didesniu atstumu ir zemesne gaios pakopa. Tada pagal poreikj priderinkite atstumu ir gaios pakopa.

Jei nesate jsitikine, koki medziagapdorojate arba koks bus karsto oro poveikis medziagai, patikrinkite poveikj nematomoje vietoje.

Visais pavyzdziuose nurodytais atvejais, isshyrus „Dazy pa-salinimas nuo lango remo", prietaisa galima naudoti ir be papildomos jrangos. Taciaiu siulomy papildomuy antgaliy naudo-jimas palengvina darbair is esmés pagerina darbo kokybe.

Bukite atsargus keisdami antgali! Nelieskite karsto antgalio. Palaukite, kol elektrinis jrankis atvés, ir keisdami muvekite apsauginémis pirstinémis. Prisilieteprie karsto antgalio, galite nudegti.

Kad elektrinis jrankis greiciau atvesty, trumpam leiskite jam veikti nustate zemiausia temperatura.

Lako pašalinimas, kliji istirpinimas (žr. A pav.)

Uždékite platuji antgalj (14) (papildoma jranga). Karstu oru siek tiek suminkstinkite laka ir svaria mentele jj atkelkite. Ilgai veikiant karsciui lakas apdega ir tard jj pašalinti sunkiau.

Daugelis kliju nuo karščio suminkšëja. Pasilde klijus galite atskirti sujungtas jungtis arba pašalinti kliju pterkliu.

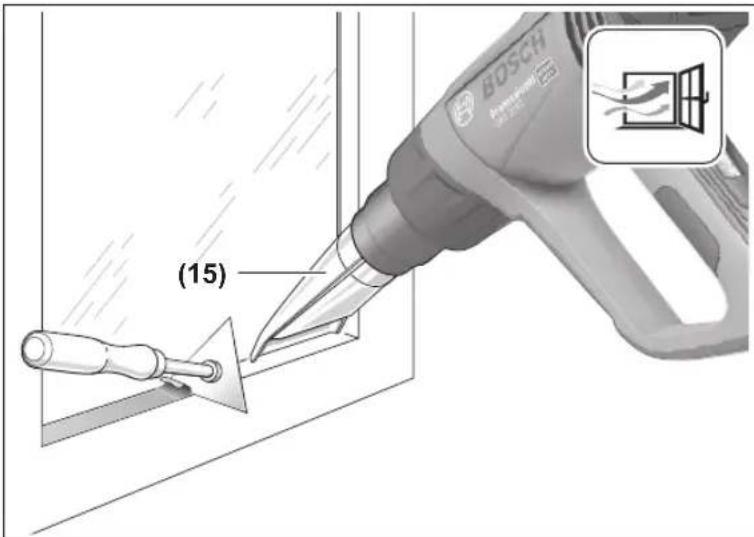

Daquasalinimas nuolango rémo (zr.B pav.)

Butinai uzdekite stikla apsauganti antgali (15) (papidoma jranga). Gresia stiklo trukimo pavojus.

Dažus nuo profiliuoty pavirsiu galima pakelti tinkamu gran-dikliu, po to nuvalkyite minkstu vieliniu sepeciu.

Pries pradedami atsildymapatikrinkite, ar tikrai pasirinkote vandentiekio vamzdzius. Vandentiekio vamzdziai daznai is isorres nesiskiria nuo duju vamzdziu. Jokiu budu nekaitinkite duju vamzdziu.

Uzddekite kampinj antgalj (16) (papildoma jranga). Uzsalusias vietas pasildykite pradedami nuo isleidimo, lakydamiesi jleidimo krypties.

Ypačatsargiai kaitinkite plastikinius vamzdžius bei vamzdžiujungtis, kad iśvengtumete pazeidimu.

Plastikini vamzdžiu formavimas (žr. D pav.)

Uzddekite reflektorinj antgalj (17) (papildoma jranga). Plastikinius vamzdziu pripildykite smelio ir abiejose pusese uzdarykite, kad apsaugotumete nuo vamzdizio sulenkimo.

Vamzdj sildykite atsargiai ir tologyiaj, judindami jrankj viena ir j kitapuse.

Plastiko suvirinimas (zr. E pav.)

Uždékite redukcinj antgalj (20) ir suvirinimo antgalj (19)

(prietaiso priedai). Suvirinami ruosiniai ir suvirinimo vie la (18) (prietaiso priedas) turi buti iš vienodos medziagos (pvz., PVC ir PVC). Suvirinimo vieta turi buti švari ir nesutepta alyva arba tepalu.

Suvirinimo siulès vietajkaitinkite tiek, kad medziaga buty plastisha. Atkreipkite demesj tai, kad plastiko plastiskos ir skystos busenu temperatury skirtumas yra nedidelis.

Priglauskite suvirinimo viela (18) ir leiskite jai suteketi j tarpelj, kad susidarytu tolygi suvirinimo siule.

Minkstasis litavimas (zr.F pav.)

Taskiniam litavimui uzdekite redukcinj antgalj (20), vamdziams lituoti uzdekite reflektorinj antgalj (17) (abu antigaliai yra papildoma jranga).

Jei lydmetalj naudojate be fliusu, ant lituojamos vietos uztepkite litavimo alyvos arba litavimo pastos. Lituojama vietapriklausomai nuo medziagos, pašildykite apie 50-120 sekundziu. Uzdekite lydmetalio. Lydmetalis del ruosinio temperaturos turi lydytis.

Lituojamai vietai atvesus, jei reikia, fliusus nuimkite.

Padengimas del silumos poveikio susitraukianciu apvalkalu (zr. G pav.)

Uzdekite reflektorinj antgalj (17) (papildoma jranga). Lankstaus susitraukiancio vamzdello (21) (papildoma jranga) skersmenj parinkite pagal ruosinj. Lankstu susitraukiantj vamzdeli sildykite toglyiai, koljis gerai priglus prie ruosinio.

Pries atliekant bet kokius elektrinio jrankio reguliavimo ar prieziuros darbus reikia istraukti kiistuka is elektros tinklo lizdo.
Kad galétuméte gerai ir saugiai dirbti, pasirupinkite, kad elektrinis irankis ir ventiliacinés angos butu švarus.

Jei reikia pakeisti maitinimo laida, del saugumo sumetimu tai turi buti atliekama Bosch jmoneje arba jgaliotose Bosch elektriniy jrankiu remonto dirbtuvese.

Klientu aptarnavimo skyrius ir konsultavimo tarryba

Klienty aptarnavimo skyriije gausite atsakymus j klausimus, susijusius su jusu gaminio remontu, technine prieziura bei atsarginemis dalimis. Detalius brezinius ir informacjos api etasargines dalis rasite interneto puslapye:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir ju papildomajranga.

leskant informacijos ir uzsakant atsargines dalis prasome bu tinai nurodyti desimtzenkl gaminio numerj, esantj firminije lenteleje.

Lietuva

Bosch jrankiy servisas

Informacijos tarryba: [phone]

Irankiy remontas: [phone]

Faksas: [phone]

El. pastas: [e-mail]

Salinimas

Elektrinis jrankis, papildoma jranga ir pakuote yra pagaminti is medziagu, tinkanciu antriniam perdirbimui, ir veliau privalo buti atitinkamai perdirbti.

Nemeskite elektrini j rankiu j buitiniu atlieky konteinerius!

Tik ES salims:

Pagal Europos direktyva 2012/19/ES del elektrós ir elektronínes jrangos atlieku ir sios direktyvos perkelimo naciónline teise aktus, naudoti nebetinkami elektriniaj jrankiai turi buti surenkami atskirai ir perdirbami aplinkai nekenksmingubudu.

韓国

intex

図之，如：

Anextuichandzhiqiersernechocbokhiciigbarlndi.
