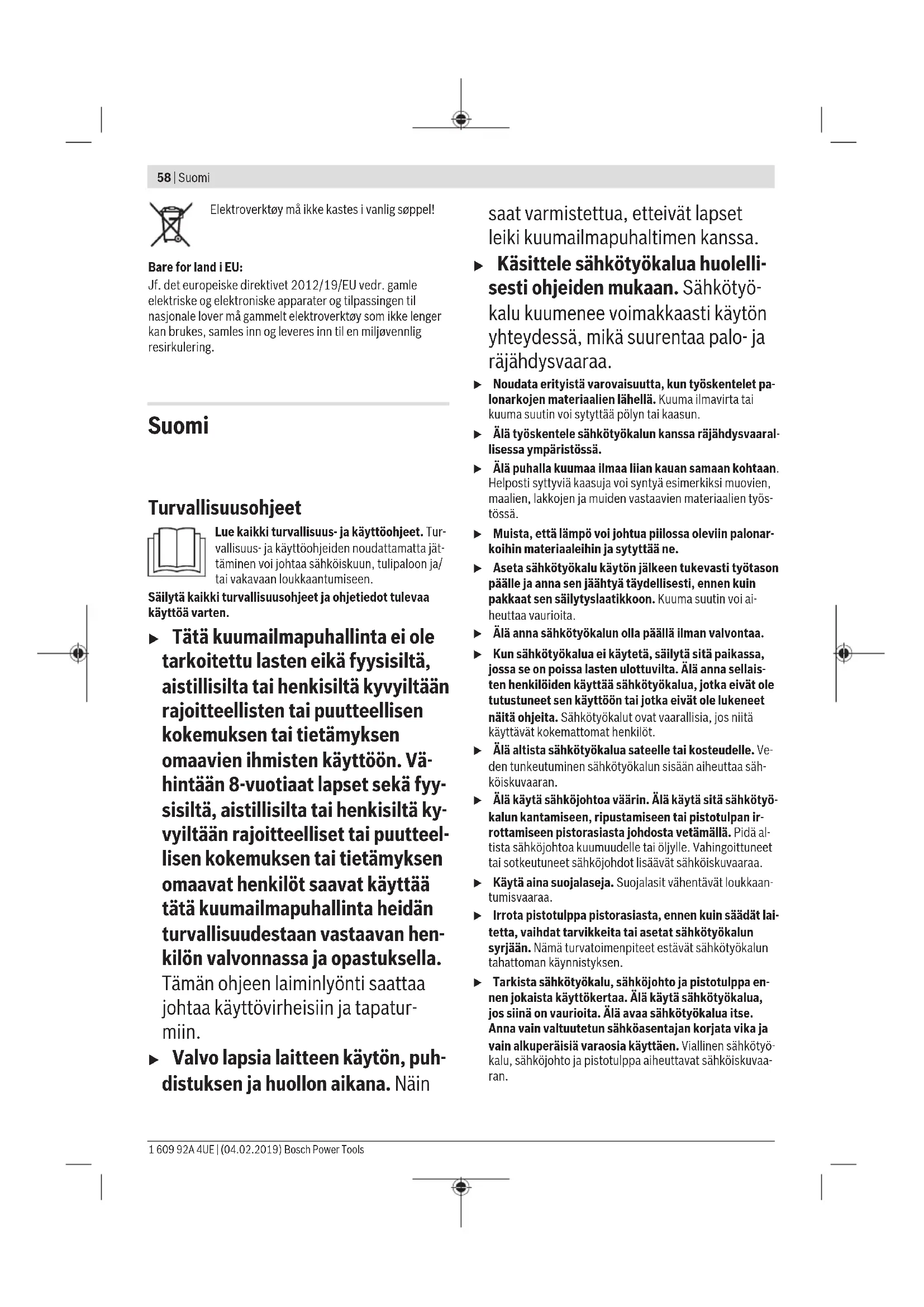

KÄYTTÖOHJE GHG 2366 Professional BOSCH

(15) Lasinsuojasuutin

(17) Heijastinsuutin

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Kuumailmapuhallin GHG 20-63 GHG 23-66 Tuotenumero 3 601 BA6 2.. 3 601 BA6 3.. Nimellisottoteho W 2000 2100 (2300

Ilmamäärä l/min 150/150–300/ 300–500 150–300/ 150–500 Lämpötila suutinaukossa

°C 50–630 50–650 Lämpötilan mittaustarkkuus – suutinaukossa ±10 % ±10 % – näytössä ±5 % ±5 % Käyttölämpötilan näyttö

°C 0...+50 0...+50 Maks. ulkolämpötila käytössä °C 40 40 Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 0,65 0,67 Bosch Power Tools 1 609 92A 4UE | (04.02.2019)60 | Suomi Kuumailmapuhallin GHG 20-63 GHG 23-66 Suojausluokka

A) Maks. tehonotto B) 20 °C ympäristölämpötilassa, n. C) Käyttölämpötila-alueen ulkopuolella näyttö saattaa sammua. Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Melu-/tärinätiedot Tyypillinen sähkötyökalun A-painotettu äänenpainetaso on alle 70dB(A). Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus: a

Käyttö Käyttöönotto u Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. Savuaminen ensikäytön yhteydessä Metallipinnat on suojattu tehtaalla korroosiota estävällä pin- noituksella. Tämä suojakerros poistuu höyrynä ensikäytön yhteydessä. Käynnistys Työnnä käynnistyskytkintä(4) ylöspäin. Lämpösuojakatkaisin: ylikuumentumisen (esim. ilmansyö- tön tukoksen takia) yhteydessä sähkötyökalu katkaisee läm- mityksen automaattisesti. Puhallin toimii kuitenkin edelleen. Lämmitys kytkeytyy automaattisesti uudelleen päälle, kun sähkötyökalu on jäähtynyt käyttölämpötilaan. Sammutus Työnnä käynnistyskytkintä(4) alaspäin asentoon0. u Anna sähkötyökalun jäähtyä ennen sammuttamista, jos olet käyttänyt sitä pitkän aikaa korkealla lämpöti- lalla. Jäähdytys tapahtuu käyttämällä työkalua lyhyen aikaa matalimmassa lämpötila-asennossa. Ilmamäärän säätäminen (GHG20‑63) Käynnistyskytkimellä(4) voit säätää ilmamäärää portaittain: Ilmamääräporras l/min °C

150–300 50–630 300–500 50–630 Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jän- nitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Vähennä ilmamäärää esimerkiksi sellaisissa töissä, joissa työkappaleen ympäristö ei saa kuumentua liikaa, tai joissa kevyt työkappale voisi siirtyä paikaltaan voimakkaan ilmavir- ran takia. Lämpötilan säätäminen (GHG20‑63) Pienimmässä ilmamääräportaassa lämpötila on kiinteästi 50°C. Kahdessa muussa ilmamääräportaassa lämpötilaa voi säätää. Kun vaihdat pienimmästä ilmamääräportaasta toiseen por- taaseen, sen yhteydessä käytetään viimeksi siihen säädettyä lämpötilaa. Nosta lämpötilaa painamalla painikkeen(12) +-merkkiä, laske lämpötilaa painamalla painikkeen –-merkkiä. Painikkeen(12) lyhyt painallus nostaa tai laskee lämpötilaa 10°C verran. Painikkeen keskeytymätön painaminen nostaa tai laskee lämpötilaa 10°C askelin, kunnes vapautat painik- keen tai kun maksimi- tai minimilämpötila on saavutettu. Säädetty asetuslämpötila näkyy 3 sekunnin ajan näytössä. Suutinaukon todellinen lämpötila ja lämpötilan(6) mittau- syksikkö vilkkuu, kunnes asetuslämpötila saavutetaan. Kun asetuslämpötila saavutetaan, lämpötilan mittausyksikkö lak- kaa vilkkumasta. u Kun lasket lämpötilaa, sähkötyökalun jäähtyminen tä- hän arvoon kestää jonkin aikaa. Matalin ilmamääräporras soveltuu kuumennetun työkappa- leen jäähdytykseen tai maalipinnan kuivaamiseen. Se sovel- tuu myös sähkötyökalun jäähdytykseen ennen työkalun sam- muttamista tai käyttösuuttimien vaihtoa. Ilmamäärän säätäminen (GHG23‑66) Käynnistyskytkimen(4) asennolla 1 voit säätää ilmamäärää kymmenenportaisesti 150 ja 300l/min välillä. Asennolla 2 voit säätää ilmamäärää kymmenportaisesti 150 ja 500l/min välillä. Vaihtoehtoisesti voit käyttää tallennettuja ilmamäärä-/läm- pötilayhdistelmiä (katso "Ilmamäärä-/lämpötilayhdistelmien tallentaminen (GHG23‑66)", Sivu61). Säädetty ilmamäärä ilmoitetaan näytön alareunan kymme- nellä palkilla(9). Kytkimen asento l/min °C

150–500 50–650 Kun haluat säätää ilmamäärää, paina ensin tuuletinpaini- ketta(10). Näytön tuuletinsymboli(8) vilkkuu. Tämän jäl- keen voit säätää ilmamäärän painikkeella(12). Suurenna ilmamäärää painamalla painikkeen(12) +-merk- kiä, pienennä ilmamäärää painamalla painikkeen–-merkkiä. Kun haluat jälleen säätää lämpötilaa painikkeella(12), paina uudelleen tuuletinpainiketta(10). Näytön tuuletinsym- boli(8) lakkaa vilkkumasta. Kun vaihdat kytkimen asennosta 1 asentoon 2, viimeksi asennossa 2 käytetty ilmamäärä-/lämpötilayhdistelmä kyt- keytyy toimintaan. Vähennä ilmamäärää esimerkiksi sellaisissa töissä, joissa työkappaleen ympäristö ei saa kuumentua liikaa, tai joissa 1 609 92A 4UE | (04.02.2019) Bosch Power ToolsSuomi | 61 kevyt työkappale voisi siirtyä paikaltaan voimakkaan ilmavir- ran takia. Lämpötilan säätäminen (GHG23‑66) Lämpötila on kytketty kiinteästi 50°C tasolle käynnistyskyt- kimen(4) asennossa 1. Kytkimen asennossa 2 voit säätää lämpötilaa 50 ja 650°C välillä. Vaihtoehtoisesti voit käyttää tallennettuja ilmamäärä-/läm- pötilayhdistelmiä (katso "Ilmamäärä-/lämpötilayhdistelmien tallentaminen (GHG23‑66)", Sivu61). Säädetty lämpötila ilmoitetaan näytössä(13). Kytkimen asento °C l/min

50–650 150–500 Nosta lämpötilaa painamalla painikkeen(12) +-merkkiä, laske lämpötilaa painamalla painikkeen–-merkkiä. Painikkeen(12) lyhyt painallus nostaa tai laskee lämpötilaa 10°C verran. Painikkeen keskeytymätön painaminen nostaa tai laskee lämpötilaa 10°C askelin, kunnes vapautat painik- keen tai kun maksimi- tai minimilämpötila on saavutettu. Säädetty asetuslämpötila näkyy 3 sekunnin ajan näytössä. Suutinaukon todellinen lämpötila ja lämpötilan(6) mittau- syksikkö vilkkuu, kunnes asetuslämpötila saavutetaan. Kun asetuslämpötila saavutetaan, lämpötilan mittausyksikkö lak- kaa vilkkumasta. u Kun lasket lämpötilaa, sähkötyökalun jäähtyminen tä- hän arvoon kestää jonkin aikaa. Kytkimen asento 1 soveltuu kuumennetun työkappaleen jäähdytykseen tai maalipinnan kuivaamiseen. Se soveltuu myös sähkötyökalun jäähdytykseen ennen työkalun sammut- tamista tai käyttösuuttimien vaihtoa. Ilmamäärä-/lämpötilayhdistelmien tallentaminen (GHG23‑66) Voit tallentaa neljä ilmamäärä-/lämpötilayhdistelmää tai käyttää neljää tehtaalla asetettua yhdistelmää. Sitä varten käynnistyskytkimen(4) täytyy olla asennossa 2. Tehdasasetukset Muisti- paikka °C l/min Käyttö

50 150 – Työkappaleen jäähdytys – Maalipinnan kuivaus 1 250 350 Muoviputkien muovaaminen 2 350 400 Muovin hitsaus 3 450 500 Maalin irrotus 4 550 400 Pehmeäjuotos A) Ei ilmoiteta näytössä Avaa haluamasi yhdistelmä painamalla toistamiseen muisti- painiketta(11), kunnes kyseinen numero tulee näyt- töön(5). Oman yhdistelmän tallentaminen: – Valitse haluamasi muistipaikka painamalla muistipaini- ketta(11). – Säädä haluamasi lämpötila ja ilmamäärä. Muistipaikka(5) ilmoittaa vilkkumalla, että tallennettua yhdistelmää on muutettu. – Pidä muistipainiketta(11) painettuna. Muistipaikka(5) vilkkuu noin 2sekunnin ajan. Jatkuvasti palava valo osoit- taa, että uusi yhdistelmä on saatu tallennettua. Työskentelyohjeita u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Huomautus: älä pidä suutinta(1) liian lähellä työkappaletta. Työkohtaan pakkautuva kuumuus voi johtaa sähkötyökalun ylikuumenemiseen. Lämpösuojuksen irrotus Jos työkohde on erittäin ahdas, lämpösuojuksen(2) voi kier- tää irti. u Varo kuumaa suutinta! Palovammavaara kasvaa, kun lämpösuojus on irrotettu. Sammuta sähkötyökalu ja anna sen jäähtyä, ennen kuin irro- tat tai asennat lämpösuojuksen(2). Jäähtymistä voi nopeuttaa antamalla sähkötyökalun käydä vähän aikaa alimmalla lämpötilasäädöllä. Sähkötyökalun asetus tukipinnan varaan Aseta sähkötyökalu käytön jälkeen tukipintojen päälle(3) jäähtymään tai kun tarvitset molempia käsiä työkappaleen kannattamiseen. u Työskentele erityisen varovasti, kun sähkötyökalu on asetettu tukipinnan varaan! Kuuma suutin ja kuuma il- mavirta saattavat aiheuttaa palovammoja. Sijoita sähkötyökalu tasaiselle ja tukevalla pinnalle. Var- mista, ettei työkalu voi kaatua. Varmista, että sähköjohto on työskentelyalueen ulkopuolella niin, ettei se voi kaataa tai pudottaa sähkötyökalua. Sammuta sähkötyökalu pitkän käyttötauon yhteydessä ja ir- rota pistotulppa pistorasiasta. Työesimerkkejä (katsokuvatA–G) Kuvia esimerkkitöistä löydät piirrossivuilta. Suuttimen ja työkappaleen keskinäinen etäisyys tulee valita työstettävän materiaalin (metalli, muovi, yms.) ja käyttöta- van mukaan. Kullekin käyttökohteelle sopivan lämpötilan voi määrittää ko- keilemalla. Tee aina ensin ilmamäärän ja lämpötilan testaus. Aloita suu- rella etäisyydellä ja matalalla tehotasolla. Säädä etäisyyttä ja tehotasoa tarpeen mukaan. Jos et ole varma, mitä materiaalia olet työstämässä tai miten kuumuus vaikuttaa kyseiseen materiaaliin, testaa työkalua ensin piilossa olevaan kohtaan. Voit tehdä kaikkien työesimerkkien tehtävät ilman lisätarvik- keita, lukuun ottamatta "ikkunankarmien maalipinnan poista- Bosch Power Tools 1 609 92A 4UE | (04.02.2019)62 | Suomi mista". Suositellut lisätarvikkeet helpottavat kuitenkin työtä ja parantavat työtuloksia. u Ole varovainen suutinta vaihtaessasi! Älä koske kuu- maan suuttimeen. Anna sähkötyökalun jäähtyä ja käytä vaihdossa työkäsineitä. Kuuma suutin voi aiheut- taa palovammoja. Jäähtymistä voi nopeuttaa antamalla sähkötyökalun käydä vähän aikaa alimmalla lämpötilasäädöllä. Maali-/liimapinnan poisto (katsokuvaA) Asenna litteä suutin(14) (lisätarvike). Pehmennä maalipin- taa kuumalla ilmalla hetken aikaa ja kaavi se pois puhtaalla lastalla. Pitkäaikainen kuumennus polttaa maalipinnan ja vai- keuttaa sen poistoa. Lämpö pehmentää monia liimoja. Liimapinnan kuumentami- sen avulla voit irrottaa liitoksia tai poistaa liimapurseita. Ikkunankarmien maalipinnan poistaminen (katsokuvaB) u Käytä ehdottomasti lasinsuojasuutinta (15) (lisätar- vike). Muuten lasi voi särkyä. Profiilipintojen maalipinta kannattaa irrottaa sopivalla las- talla. Loput maalijäänteet voi poistaa pehmeällä teräshar- jalla. Vesiputkien sulatus (katsokuvaC) u Varmista ennen lämmitystä, että kyse on todellakin vesiputkesta. Vesiputket ja kaasuputket ovat usein ulko- näöltään identtisiä. Kaasuputkia ei saa missään tapauk- sessa kuumentaa. Asenna kulmasuutin(16) (lisätarvike). Lämmitä jäätyneitä kohtia mieluiten poistopuolelta syöttöpuolen suuntaan. Kuumenna muoviputkia ja putkiliitoksia erityisen varovasti, jotta ne eivät vaurioidu. Muoviputkien työstö (katsokuvaD) Asenna heijastinsuutin(17) (lisätarvike). Täytä muoviputki hiekalla ja sulje sen molemmat päät, jotta putki ei taitu. Kuu- menna putkea varovasti ja tasaisesti. Liikuta sitä varten pu- hallinta sivusuunnassa edestakaisin. Muovin hitsaus (katsokuvaE) Asenna supistussuutin(20) ja hitsaussuulake(19) (molem- mat lisätarvikkeita). Hitsattavien työkappaleiden ja hitsilan- gan(18) (lisätarvike) täytyy olla samaa materiaalia (esim. molemmat PVC:tä). Sauman on oltava puhdas ja rasvaton. Kuumenna saumakohtaa varoen, kunnes se näyttää taikina- maiselta. On muistettava, että lämpötilaero muovin taikina- maisen ja nestemäisen tilan välillä on erittäin pieni. Ohjaa hitsilankaa(18) uraan niin, että se muodostaa tasai- sen palon. Pehmeäjuotos (katso kuvaF) Asenna pistemäisten juotosten tekemiseen supistussuutin (20) ja putkien juotostöihin heijastinsuutin(17) (molemmat lisätarvikkeita). Jos käytettävässä tinassa ei ole juoksutetta, sivele juotos- kohtaan juotosrasvaa tai juotostahnaa. Kuumenna juotos- kohtaa kyseisen materiaalin mukaan n. 50–120sekuntia. Syötä tinaa. Tinan tulee sulaa työkappaleen lämmöllä. Poista tarvittaessa juoksute juotoskohdan jäähdyttyä. Kutistemuovien työstö (katsokuvaG) Asenna heijastinsuutin(17) (lisätarvike). Valitse halkaisijal- taan työkappaleelle sopiva kutisteletku(21) (lisätarvike). Kuumenna kutisteletkua tasaisesti, kunnes se on tiiviisti työ- kappaletta vasten. Hoito ja huolto Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka- laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkö- työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli- seen uusiokäyttöön. 1 609 92A 4UE | (04.02.2019) Bosch Power ToolsΕλληνικά | 63

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk- tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi- en vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Kuumailma- puhallin Tuotenumero
