BRUKSANVISNING GHG 2366 Professional BOSCH

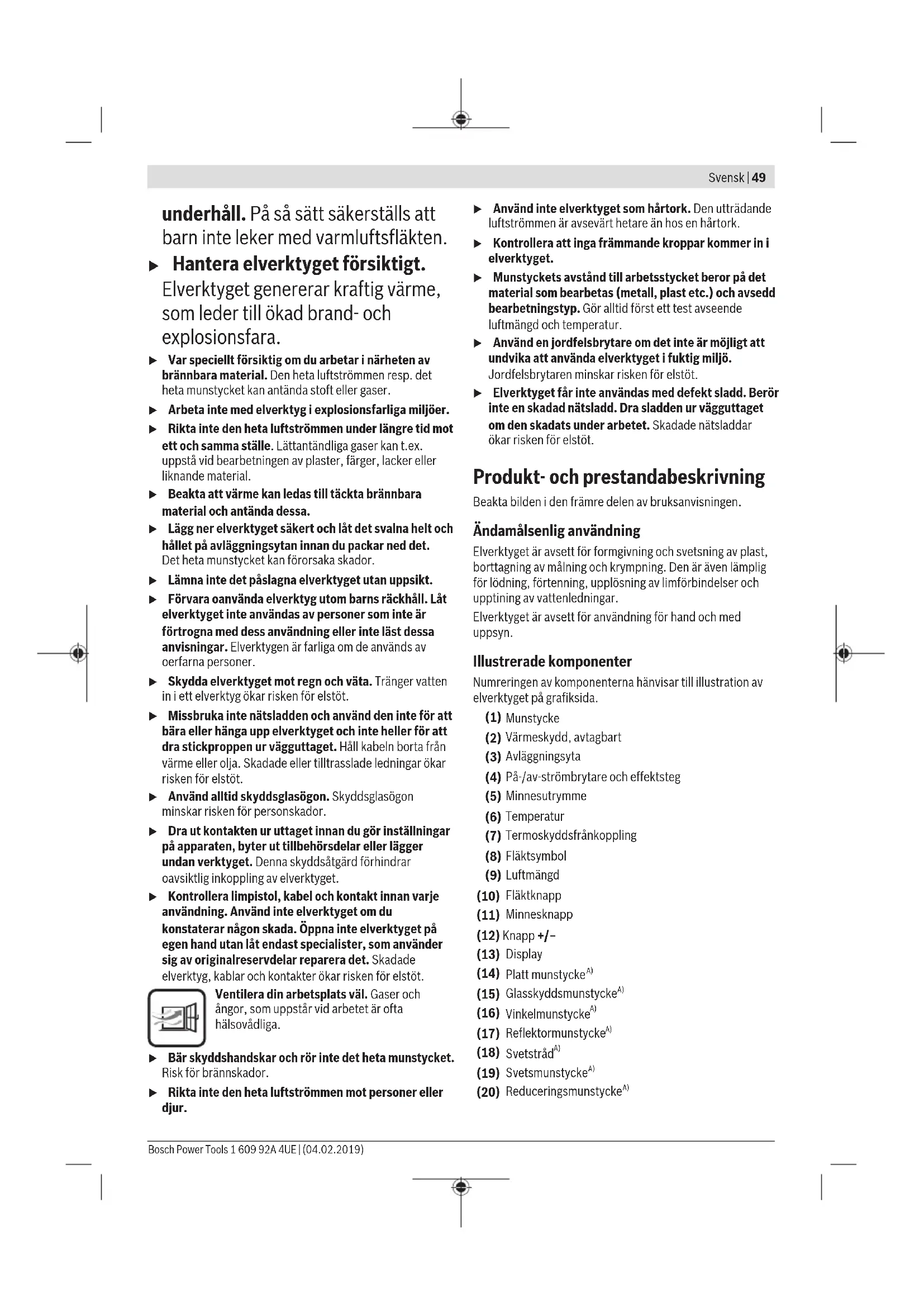

Läsigenom alla sakerhetsanvisningar och instruktioner. Fel som uppSTAR till foljd av att sakerhetsinstruktionerna och anvisiningarna inte foljts kan orsaka elstöt, brand och/eller allvarliga persorskador.
Forvara alla varningar och anvisningar for framtida bruk.
Denna varmluftsflakt ar inte avsedd att användas av barn och personer med begränsade fysiska, sensoriska eller mentala förmågor aller bristande erfarenhet och kunskaper. Denna varmluftsflakt fär användas av barn från 8år och personer med begrängsad fysisk, sensorisk eller mental formåga aller med bristande kunskap och erfarenhet om de overvakas av en person som ansvarar for deras sökerhet, ull som instruerar dem i en söker hantering av varmluftsfläkten och gör att de Förstår de)därmed forbundna riskerna. I annat fall foreligger fara for felanvändning och skador.
Ha barn under uppsikt vid användning, rengöring och
underhäll. På sa satt sakerställs att barn inte leker med varmluftsfläkten.
Hantera elverktyget forsiktigt.
Elverktyget genererar kraftig varme, som leder till okad brand- och explosionsfara.
Var specielt forsiktig om du arbetar i narheten av brannbara material. Den heta luftstrommen resp. det heta munstycket kan anteanda stoft eller gaser.
Arbenta inte med elverktyg i explosionsfarliga miljoer.
Rikta inte den heta luftstrommen under langre tid mot ett och samma stalle. Lättantändiga gaser kan t.ex. uppsta vid bearbetningen av plaster, färger, lacker eller liknande material.
Beakta att varme kan ledas till tackta brannbara material och antanda dessa.
Lagg ner elverktyget sakert och lat det svalna helt och hallet pa avlaggningsytan innan du packar ned det. Det heta munstycket kan fororsaka skador.
Lämna inte det pålagna elverktyget utan uppsikt.
Forvara oanvanda elverktyg utom barns rackhall. Lat elverktyget inte anvandas av personer som inte ar fortrogra med dess anvanding ether inte latent dessa anvisningar. Elverktygen ar farliga om de anvands av oerfarna personer.
Skydda elverktyget mot regn och vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden och använd den inte for attbara eller hönga upp elverktyget och inte heller for attdra stickproppen ur vagguttaget. Håll kabeln borta fränvarme eller olja. Skadade eller tilltrasslade ledninger ökar risiken for elstöt.
Anvand alltid skyddsglasogon. Skyddsglasogon minskar risken for personskador.
Dra ut kontakten ur uttaget innan du gör inställingar pa apparaten, byter ut tillbehörsdelar erller lagger undan verktyget. Denna skyddsätgård forhindrar oavsiktlig inkoppling av elverktyget.
Kontrollera limpistol, kabel och kontaktinnan varje användning. Använd inte elverktyget om du konstaterar nagon skada. Oppna inte elverktyget pa egen hand utan lát endast specialister, som använder sig av originalreservdeler reparera det. Skadade elverktyg, kablar och kontakter ökar risken for elstöt.
Ventilera din arbetsplats väl. Gaser och ángor, som uppstár vid arbetet ár ota hällsvädliga.
Bär skyddshandskar och rör inte det heta munstytcket. Risk for brännskador.
Rikta inte den heta luftströmmen mot personer aller djur.
Anvand inte elverktyget som hartork. Den uttradende luftstrommen ar avsevirt hetare an hos en hartork.
▶ Kontrollera att inga främande kropparkommen in i elverktyget.
Munstyckets avstand till arbetsstyetck beror pa det material som bearetas (metall, plast etc.) och avsedd bearbetningstyp. Gör alltid Först ett test avseeende luftmängd och temperatur.
Använd en jordfelsbrytare om det inte ar möjigt att undvika att använda elverktyget i faktig miljo. Jordfelsbrytaren minskar risken for elstöt.
Elverktyget fär inte användas med defekt sladd. Berör inte en skadad natsladd. Dra sladden ur vagguttaget om den skadats under arbetet. Skadade natsladdar ökar risken for elstöt.
Produkt- och prestandabeskrivning
Beakta bilden i den främre delen av brauksanvisningen.
Ändamälsenig användning
Elverktyget ar avsett for formgivning och svetsning av plast, borttagning av malning och krympning. Den ar även lamplig for lodning, fortenning, upplösning av limforbindelser och upptining av vattenledninger.
Elverktyget ar avsett for använding for hand och med uppsyn.
Illustrerade komponenter
Numreringen av komponenterna hanvisar till illustration av elverktyget pa grafiksida.
(1) Munstycke
(2) Värmeskydd, avtagbart
(3) Avlaggningsyta
(4) Pã-/av-strombrytare och effektsteg
(5) Minnesutrymme
(6) Temperatur
(7) Termoskyddsrankoppling
(8) Fläktsymbol
(9) Luftmängd
(10) Flaktknapp
(11) Minnesknapp
(12) Knapp + / -
(13) Display
(14) Platt munstycke
(15) Glasskyddsmunstycke
(16) Vinkelmunstycke
(17) Reflektormunstycke
(18) Svetstråd
(19) Svetsmunstycke
(20) Reduceringsmunstycke
50 | Svensk
(21) Krympslang
A) I bruksanvisingen avbildat och beskrivet tillbehör ingär inte i standardleveransen. I värt tillbehörsv program beskrives allt tillbehör som finns.
Tekniska data
| Varmluftsbäss GHG 20-63 GHG 23-66 | ||
| Artikelnummer | 3 601 BA6 2.. 3 601 BA6 3.. | |
| Upptagen Märkeffekt W 2000 2100 (2300) | A) | |
| Luftmängd l/min 150/150-300/ | 150-300/ | |
| 300-500 | 150-500 | |
| Temperatur vid munstycksutgängenB) | °C 50-630 50-650 | |
| Temperatur-mätnogrannhet | ||
| - vid munstyckets utlopp ±10% ±10% | ||
| - vid indikering ±5% ±5% | ||
| Driftstemperatur displayC) | °C 0...+50 0...+50 | |
| Max. tilläten omgivningstemperatur vid drift°C | 40 | 40 |
| Vikt motsvarande EPTA-Procedure 01:2014 | kg | 0,65 |
| Skyddsklass | ☐/II ☐/II | |
A) Maximalm tajiga ineffekt
B) Vid 20^ omgivningstemperatur, ca.
C) Ligger arbetstemperaturen utanfor omradet kan displayen vara svart.
Uppgifternagaller en markspanning pa [U] 230 V. Vid avvikande spanning och for utforanden i vissa lander kan uppgifternariera.
Buller-/vibrationsdata
Den A-klassade bullernivan for elverktyget ar i normalfall mindre an 70 dB(A).
Svängningstotalvarde a_h (vektorsumma for tre riktninger) och osakerhet K: a_h ≤ 2,5 ~m / s^2, K = 1,5 ~m / s^2 .
Drift
Driftstart
Kontrollera natspaffening! Kontrollera att strömköllans spanning overensstämmer med uppgifterna på elverktygets typskylt.
Rokutveckling vid forsta idrifttagningen
Frän fabriken ar metalltorna skyddade mot rost med enytbehandling. Detta skyddsskift forangar vid forsta idrifttagningen.
Inkoppling
Skjut 日 - 日 av-strbrytaren (4) uppat.
Termoskyddsränkoppling: Vid overhettning (t.ex. genom luftuppdämning) fränkopplar elverktyget automatiskt varmen medan fläkten fortssätter att ga. När elverktyget svalnat till arbetstemperatur Återinkopplas uppvärmingen.
Stanga av
Skjut ^- / - av-strombrytaren (4) nerat iIage 0.
After att elverktyget har arbetat en langre tid med hog temperatur later du det svalna innan avstangningen. Lat det g an kort stund pa lagsta installningsbara temperatur.
Reglera luftmängden (GHG 20-63)
Med pa-/av-strombrytaren (4) kan du reglera luftmängden i olika steg:
| Luftmängdssteg | l/min | °C |
| 150 | 50 | |
| 150-300 | 50-630 | |
| 300-500 | 50-630 |
Uppgfterna gäller for en markspänning pa [U] 230 V. Vid avvikande spanning och for utforanden i vissaaland kan uppgfterna variera.
Minska luftmängden t. ex. om arbetsstckets omgivning inte fär uppehettas aller om risk finns for att luftströmmen forskjuter arbetsstcket.
Reglera temperature (GHG 20-63)
I det lagsta luftmängdssteget ar temperaturen faststalld till 50^ . I de bada andra luftmängdsstegen ar temperaturen regleringsbar.
I samband med skiftet fran det lagsta luftmängdssteget till.
ett annat steg aktiveras den dar installda temperaturen.
For att oka temperaturen trycker du pa knappen (12) pa+, for att sanka temperaturen trycker du pa-.
Ett kort tryck på knappen (12) hojer/sanker temperatenr med 10^ . En langre tryckning på knappen okar resp. sanker temperatenr kontinuerligt med 10^ , tills knappen sanks eller den maximala resp. minimala temperaten har natts.
Den installda borb-temperatun visas i 3 sekunder padisplayen. Fram tills dess att bortemperaturen upnas visaden faktiska temperaturen pa munstycksutgangen ochmattenheten for temperature (6) blinkar. När bor
temperature har nats blinkar inte langre mattenheten for temperatur.
- Om du sänker temperaturen tar deten liters stund tills elverktyget har svalnat.
Det lagsta luftmängdssteget ar avsett for att kyla ett hett arbetsstycke erler for att torka farg. Det ar ocksla lampligt for att kyla elverktyget innan avstangningen erler bytet av pasatsmunstyckena.
Reglera luftmängden (GHG 23-66)
I brytarpositionen 1 pa/p-/av-strombrytaren (4) kan du stalla in luftmängden i tio steg mellan 150 och 300 l/min. I brytarpositionen 2 kan du stalla in luftmängden i tio steg mellan 150 och 500 l/min.
Alternativektan du anvanda sparad luftmangd/ temperaturkombination (se, Spara luftmangd/ temperaturkombinationer (GHG 23-66), Sidan 51).
Den installda luftmängden visas med de tio stapelsegmenten (9) pa den nedre delen av displayen.
Brytarposition l/min C
1
150-300 50
2
150-500 50-650
For att reglera luftmängden trycker du forst pa flaktknappen (10). Flaktsymbolen (8) pa displayen blinkar. Nu kan du stalla in luftmängden med knappen (12).
For att öka luftmängden trycker du pa knappen (12) pa+, for att reducera luftmängden trycker du pa-.
Om du vill stalla in temperaturen igen med knappen (12) trycker du pa knappen (10).Flaktsymbolen (8) pa displayen blinkar inte langre.
Om du skiftar fran brytarpositionen 1 till positionen 2 stalls den senast anvanda luftmängds-/temperaturkombinationen i position 2 in.
Minska luftmängden t. ex. om arbetsstychets ompivning inte far uppehtas aller om risk finns for att luftstrommen forskjuter arbetsstychet.
Reglera temperaturen (GHG 23-66)
I brytarpositionen 1 pa pa-/av-strombrytaren (4) ar temperatren fixerad pa 50^ . I brytarposition 2 kan du stalla in temperaturen mellan 50 och 650^ .
Alternativt kan du anvanda sparad luftmangd/- temperaturkombination (se, Spara luftmangd/ temperaturkombinationer (GHG 23-66), Sidan 51).
Instäl d temperatur visas i displayen (13).
Brytarposition ^ C l/min
1
50150-300
2
50-650150-500
For att oka temperaturen trycker du pa knappen (12) pa +, for att sanka temperaturen trycker du pa -
Ett kort tryck pa knappen (12) hojer/sanker temperaturen med 10^ . En langre tryckning pa knappen okar resp.
sanker temperaturek kontinuierigt med 10^ tills knappen
sänks eller den maximala resp. minimala temperaturen har nätts.
Den installda borb-temperatren visas i 3 sekunder padisplayen. Fram tills dess att bortemperaturen upnpas visaden faktiska temperaten pa munstycksutgangen ochmattenhen for temperaturen (6) blinkar. När bortemperaturen har nats blinkar inte langre mattenhen for temperatur.
Om du sänker temperaturen tar deten liters stund tills elverktyget har svalnat.
Brytarpositionen 1 ar avsedd for att kyla ett hett
arbetssstycke erler for att torka farg. Det ar också lampligt for
att kyla elverktyget innan avstängninger erler bytet av
päsatsmunstyckena.
Spara luftmängd/temperaturkombinationer (GHG 23-66)
Du kan spara fyra luftmängds-/temperaturkombinationer och du har atkomst till fyra kombinationer som sparats av tilverkaren.
Pa-/av-strombrytaren (4) skasta i position 2.
Fabrikinställing
Minnes
^ C I/min Anvandnng
utrymme
0
50 150 - Svalna arbetsstycke
-Torkafarg
1 250 350 Åndra form på plaströren
2 350 400 Svetsnig av plast
3450500 Ta bort lack
4550400Mjuklodning
A) visas inte pa displayen
For att aktivera en kombination trycker du pa minnesknappen (11) tills det onskade numret visas pa indikeringen (5).
Spara egen kombination:
- Välj onskad minnesplats genom att trycka på minnesknappen (11).
- Ställ in önskad temperatur och luftmängd.
Minnesplatsen (5) blinkar for att visa att den sparade kombinationen har andrats.
- Tryck på minnesknappen (11) ochhall den intryckt.
Minnesplatsen (5) blinkar i ungefär 2 sekunder. Sä snart den lyser permanent ar den nya kombinationen sparad.
Arbetsanvisiningar
Dra stickproppen ur nattuttaget innan arbeten utfors pa elverktyget.
Observera: häll inte munstystcket (1) För nara arbetsstcket. Luftansamlingen kan leda till overhettning av elverktyget.
Ta av varmeskyddet
For arbeten pa specielt tranga stallen kan du ta av varmeskyddet (2) genom att vrida.
Var forsiktig med det heta munstcyket! Vid arbete utan varmeskydd foreligger okad risk for brannskador.
52 | Svensk
For att ta av resp. satta pa varmeskyddet (2), stang av elverktyget och lat det svalna.
For snabbare avkylning kan du ocks lata elverktyget g med lagsta installbara temperatur.
Stalla av elverktyget
Ställ elverktyget på avständningsytan (3) für att lata det svalna eller for att få bada händer fria.
Arbeta forsiktigt med det avställda elverktyget! Du kan bränna dig på det heta munstycket eller den heta luftströmmen.
Placera elverktyget pa en jamn, stabil yta. Se till det inte kan valta. Sakra kabel inom ditt arbetsomrade sa att den inte kan valta aller dra ner elverktyget.
Stang av elverktyget om det inte ska anvandas pa en stund och dra stickproppen ur vagguttaget.
Arbetsexempel (se bild A-G)
Bilderna av arbetexemplen hittar du pa grafiksidadna.
Munstyckets avsänd till arbetsstycket beror på det material som bearetas (metall, plast etc.) och avsedd bearbetningstyp.
Den optimala temperaturen for respektive anvandning faststalls med practiska forsok.
Gör alltid Först att test avseende luftmängd och temperatur.
Börja alltid med att större avständ och att ägreet effektsteg.
Anpassa sedan avständ och effektsteg till behovet.
Om du inte ar saker pa vilket material du bearbetar erher hur den heta luften verkar pa materialet sa bör du testa detta pa ett minded synligt stalle.
Du kan arbeta utan tillbehör vid alla arbetexempel utom "Tà bort lack frän fönsterramen". Använding av foreslagna tillbehörsdelar underlättar dock arbetet och ökar kvaliteten på resultatet i Hög grad.
Var forsiktig vid byte av munstyck! Beror inte det heta munstycket. Lat elverktyget svalna och bar handskar vid byte. Du kan branna dig pa det varma munstycket.
For snabbare avkylning kan du också lata elverktyget gä med lagsta installbara temperatur.
Ta bort lack/lim (se bild A)
Satt pa det platta munstycket (14) (tillbehör). Mjuka upp lacken kort med het luft och lyft den med en ren spackel. Läng tids inverkan fran het luft leder till att lacken forbranns och gör det svårare att ta bort den.
Mānga limtyper blir mjuka av varme. Vid uppvärmt lim kan du avlagsna forbindingarna ell ta bort överskottslim.
Ta bort lack fran fönsterramen (se bild B)
Anvand glasskyddsmunstycket (15) (tillbehör). Risk for krossat glas foreligger.
Pá profilerade ytor kan du skrapa av lack med passande spatel och borsta av med en mjuk borste.
Tina vattenledningarna (se bild C)
Kontrollera innan uppvarmning att det faktiskt ar en vattenledning. Vattenledninger kan vara svara att skilja
frān gasledningar. Gasledningar fār inte värmas upp under nagra omständigheter.
Satt på vinkelmunstykct (16) (tillbehör). Värm upp frusna stallen fran utlopp och i riktning mot inloppet.
Värm upp plaström自然保护ngar mellan rördelar med extra försiktighet for att undvika skador.
Ändra form pa plaströren (se bild D)
Satt pa reflektormunstycket (17) (tillbehör). Fyll pa plastroren med sand och stäng dem pa bada sidorna for att forhindra att roret viker ner sig. Varm upp roret forsiktigt och jammt med fram- och atergaende roreIser.
Svetsa plast (se bild E)
Satt på reduktionsmunstyetck (20) och svetsmunstyetck (19) (bada tillbehör). Arbetsstyetck somcka svetsas och svetstråden (18) (tillbehör) mäste vara av sama material (t.ex. bada PVC). Fogen mäste vara ren och fettfri.
Värn forsiktigt upp fogen tills den blir degig. Observera att temperatursteget mellan plastens degiga och flytande tillstand ar litet.
Tillfor svetstraden (18) och lat den lopa in i spalten sa att en jamm strang uppstar.
Mjuklodning (se bild F)
Använd für punktloädning reduktionsmunstycket (20), für loädning av rör reflektormunstycket (17) (bàda tillbehör).
Används lödmetall utan flussmedel, applicerca lödfett aller lödpasta på lödstället. Värn upp lõdstället 50 till
120 sekunder allteffer anvant material. Tillsatt lodmetallen. Verktygets temperatur maste smälta lodmetallen.
Avlagsna vid behov flussmedlet after det lodstallet kallnat.
Krympning (se bild G)
Satt pafreflektormunstycket (17) (tillbehor).Valj en passande diameter pakrympslangen (21) (tillbehor) till arbetsstycket.Varmuppkrympslangen jamtnt tills den ligger an tatt mot arbetsstycket.
Underhäll och service
Underhäll och rengöring
Dra stickproppen ur nattuttaget innan arbenen utfors pa elverktyget.
Häll elverktyget och dess ventilationsöppninger rena for bra och säkert arbete.
Om natsladden for bibehallande av verktygets sakerhet maste bytas ut, sca byte ske hos Bosch ell er en auktoriserad serviceverkstad for Bosch elverktyg.
Kundtjanst och applikationsradgivning
Kundservicen ger svar pa fragor betraffande reparation och underhäll avprodukter och reservdelar. Explosionsrittingar och informationer om reservdelar hitter du ocksa under:
www.bosch-pt.com
Bosch applikationsradgivnings-team hjalper dig garna med fragor om vara Produkter och tillbehoren till dem.
Ange alltid det 10-siffriga produktnumret, som finns pä produits typskylt, vid forrånginar och reservdelsbeställninger.
Svenska
Elverktyg, tillbehör och forpackning ská omhändertas på miljövänligt sätt für atervinning.
Släng inte elverktyg bland hushallsavfallet!
Enligt det europeiska direktivet 2012/19/EU om forbrukade elektriska och elektroniska apparater och dess omsätting i nationell rätt maste obrukbara elverktyg omhändertas separat och på att miljövanligt satt lamnas in for atervinning.
Norsk
Vär forsiktig ved skifte av dyse! Ikke berör den varme dysen. La elektronverktøyet avkjoles, ogbru kvehansker nár du skifter dyse. Du kan brenne deg pa den varme dysen.
For at elektroverktoyet skal avkjoles raskere kan du ogsa la det g en kort stund med den laveste temperatren som kan stilles inn.
