Produkto tipas	Terminis pistoletas su LCD ekranu
Markė	Bosch
Modelis	GHG 660 LCD
Temperatūros diapazonas	50 °C iki 660 °C
Oro srautas	300 L/min (reguliuojamas)
Galia	2200 W
Maitinimas	230 V, 50 Hz
Matmenys (Ilgis×Plotis×Aukštis)	250 × 80 × 200 mm
Svoris	0,9 kg
Ekranas	LCD skaitmeninis su tikslus reguliavimas
Temperatūros valdymas	Elektroninis, 10 °C žingsniais
Pagrindinės funkcijos	Valymas, litavimas, susitraukimas, džiovinimas, atšildymas
Įtraukti priedai	Koncentravimo antgalis, platus antgalis, nukreipimo antgalis, litavimo antgalis
Šiluminė apsauga	Automatinis išsijungimas per kaitinimo atveju
Apsaugos lygis	IP20
Priežiūra ir valymas	Valykite vėdinimo groteles minkštu šepetėliu, nenaudokite tirpiklių
Saugumas	Integruota atraminė kojelė, apsauga nuo perkaitimo, aukštos temperatūros silikoninis kabelis
Atsarginės dalys ir taisomumas	Galimos per Bosch garantinį aptarnavimo centrą (varža, jungiklis, antgaliai)
Bendra informacija	Pristatomas su laikymo dėklu, naudojimo instrukcija, garantijos kortele

Dažnai užduodami klausimai - GHG 660 LCD BOSCH

Kaip reguliuoti temperatūrą Bosch GHG 660 LCD?

Naudokite prietaiso +/- mygtukus. Temperatūra rodoma LCD ekrane. Reguliavimas atliekamas 10 °C žingsniais.

Kokie priedai yra pateikiami su terminiu pistoletu?

Pakuotėje yra keturi antgaliai: koncentravimo antgalis, platus antgalis, nukreipimo antgalis ir litavimo antgalis. Išsamesnę informaciją rasite instrukcijoje.

Terminis pistoletas savaime išsijungia, ar tai normalu?

Taip, tai apsaugos nuo perkaitimo funkcija. Prietaisas automatiškai išsijungia, jei vidinė temperatūra per aukšta. Prieš vėl naudodami leiskite jam atvėsti.

Kaip valyti Bosch GHG 660 LCD?

Atjunkite prietaisą ir palaukite, kol jis atvės. Išvalykite vėdinimo groteles minkštu šepetėliu. Nenaudokite cheminių medžiagų ar vandens.

Kokia maksimali temperatūra?

Maksimali temperatūra yra 660 °C. Ji gali būti reguliuojama palaipsniui nuo 50 °C.

Ar galiu naudoti šį pistoletą dažams šalinti?

Taip, tai vienas iš pagrindinių naudojimo būdų. Nustatykite tinkamą temperatūrą (apie 350-450 °C) ir naudokite platų arba nukreipimo antgalį.

Ar maitinimo laidas yra atsparus karščiui?

Taip, laidas pagamintas iš aukštos temperatūros silikono, kad būtų išvengta pažeidimų netyčia palietus karštą antgalį.

Kur rasti atsargines dalis šiam modeliui?

Susisiekite su Bosch garantiniu centru arba apsilankykite oficialioje svetainėje. Įprastos dalys (varža, jungiklis) yra prieinamos.

Kaip naudoti litavimo antgalį?

Pritvirtinkite litavimo antgalį priekyje. Nustatykite temperatūrą tarp 200 ir 300 °C. Laikykite pistoletą maždaug 2 cm atstumu nuo lituojamos medžiagos.

LCD ekranas neįsijungia, ką daryti?

Patikrinkite, ar prietaisas prijungtas ir ar jungiklis yra įjungimo padėtyje. Jei problema išlieka, kreipkitės į kvalifikuotą remonto meistrą.

NAUDOJIMO INSTRUKCIJA GHG 660 LCD BOSCH

Lietuviškai....Puslapis 127

133 عربى صفحة

۱۳۸ فارسی

3|

4

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

▶ Prižiūrėkite vaikus. Taip bus užtikrinama, kad vaikai su techniniu fenu nežaistų.
▶ Vaikams ir asmenims dėl fizinių, juslinių ir intelektinių negebėjimų, dėl trūkstamos patirties ar trūkstamų žinių nesugebantiems techninio feno valdyti saugiai, ši techninį feną leidžiama naudoti tik atsakingo asmens prižiūrimiems ar vadovaujamiems. Priešingu atveju prietaisas gali būti valdomas netinkamai ir kyla sužeidimų pavojus.
- Atsargiai dirbkite su šiuo elektriniu prietaisu. Šis elektrinis prietaisas sukelia didelj ikaitimą, padidinantį gaisro ir sprogimo pavojų.
▶ Ypatingai atsargiai dirbkite greta degių medžiagų. Karšto oro srautas arba karštas antgalis gali uždegti dulkes arba dujas.
▶ Nedirbkite su šiuo elektriniu prietaisu aplinkoje, kurioje gresia sprogimo pavojus.
▶ Nenukreipkite karšto oro srauto ilgesni laiką i tą pačią vietą. Apdirbant kai kurias medžiagas, pvz., plastikus, dažus, lakus ir kitas panašias medžiagas, gali susidaryti lengvai užsidegančios dujos.
- Atkreipkite dėmesį į tai, kad karštis gali pasiekti ir uždegti uždengtas degias medžiagas.
Po darbo saugiai padėkite elektrinį prietaisą ir prieš pernešdami palaukite, kol prietaisas visiškai atvės. Jkaitęs antgalis gali padaryti nuostolių.
▶ Nepalikite ijungto elektrinio prietaiso be priežiūros.

128 | Lietuviškai

▶ Nenaudojamus elektrinius prietaisus laikykite vaikams neprieinamoje vietoje. Neleiskite dirbti su elektriniu prietaisu asmenims, nemokantiems dirbti su prietaisu arba neperskaičiusiems šių nurodymų. Nepatyrusių asmenų naudojami elektriniai prietaisai kelia pavojų.
▶ Saugokite elektrinį prietaisą nuo lietaus arba drėgmės poveikio. | elektrinį prietaisą patekęs vanduo kelia elektros smūgio pavoju.
▶ Neperneškite elektrinio prietaiso, laikydami jį už laido, nekabinkite elektrinio prietaiso ant laido ir netraukite laido, kai norite ištraukti kištuką iš elektros tinklo lizdo. Saugokite laidą nuo karščio, alyvos, aštrių briaunų arba judančių prietaiso detalių poveikio. Pažeisti arba susipainioję laidai kelia elektros smūgio pavojų.
Visada nešiokite apsauginius akinius. Apsauginiai akiniai sumažina susižeidimų pavojų.
Prieš pradėdami elektrinio prietaiso reguliavimą, papildomų įtaisų pakeitimą arba elektrinio prietaiso ardymą, ištraukite laido kištuką iš elektros tinklo lizdo. Ši apsaugos priemonė apsaugos nuo elektrinio prietaiso netikėto jsijungimo.
Prieš kiekvieną panaudojimą patikrinkite elektrinį prietaisą, laidą ir laido kištuką. Nedirbkite su elektriniu prietaisu, jeigu pastebėjote kokių nors pažeidimų. Neardykite savarankiškai elektrinio prietaiso, paveskite prietaiso remonto darbus tik kvalifikuotiems asmenims, naudojantiems originalias atsargines detales. Pažeisti elektriniai prietaisai, laidai ir kištukai kelia elektros smūgio pavojų.

Gerai vėdinkite darbo vietą. Darbo metu susidarančios dujos ir garai dažnai būna kenksmingi sveikatai.

▶ Mūvėkite apsaugines pirštines ir nelieskite karšto antgalio. Gresia nudegimo pavojus.
▶ Nenukreipkite karšto oro srauto i žmones arba gyvūnus.
▶ Nenaudokite šio elektrinio prietaiso plaukams džiovinti. Iš prietaiso išeinantis oro srautas yra daug karštesnis už plauku džiovintuvo oro srautą.
▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės apsauginį jungiklj. Naudojant nuotėkio srovės apsauginį jungiklj sumažėja elektros smūgio pavojus.

Techniniai duomenys

Techninis fenas GHG 660 LCD GHG 660 LCD
Gaminio numeris		0 601 944 7..	0 601 944 7..
Nominalioji jtampa	V	2	2	0
Nominali naudojamoji galia	W	2	3
Oro srautas	l/min. 250-500 250-500
* Už darbinės temperatūros ribų ekranas gali pasidaryti juodas.

1 609 929 W90 | (14.5.12) Bosch Power Tools

▶ Niekuomet nedirbkite su elektriniu įrankiu, jeigu maitinimo laidas yra pažeistas. Jeigu darbo metu bus pažeistas ar nutrūks maitinimo laidas, jo nelieskite, bet tuojau pat ištraukite kištuką iš elektros tinklo lizdo. Pažeisti laidai padidina elektros smūgio riziką.

Gaminio ir techninių duomenų aprašas

Atverskite lapą su elektrinio jrankio schema ir, skaitydami instrukciją, palikite šj lapą atverstą.

Elektrinio įrankio paskirtis

Šis elektrinis prietaisas skirtas plastikui formuoti ir suvirinti, dažams pašalinti ir lankstiesiems vamzdžiams, susitraukiantiems del šilumos poveikio, jkaitinti. Šis prietaisas taip pat tinkamas lituoti ir cinkuoti, klijų sluoksniiui pašalinti bei vandentiekio vamzdynams atšildyti.

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

1 Atraminis paviršius
2 Dangtelis su stambių nešvarumų filtru
3 Jungimo-išjungimo jungiklis su pakopų reguliatoriumi
4 Antgalis
5 Apsauginis nuo karščio gaubtas
6 Programos parinkimo mygtukas
7 Ekranas
8 Oro kiekio reguliavimo mygtukas
9 Temperatūros reguliavimo mygtukas
10 Atminties mygtukas
11 Plokščias antgalis*
12 Stikla apsaugantis antgalis*
13 Reflektorinis antgalis*
14 Suvirinimo viela*
15 Suvirinimo antgalis*
16 Redukcinis antgalis*
17 Lankstusis susitraukiantis vamzdelis*
18 Kampinis antgalis*

*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Informacija apie triukšma

Triukšmo matavimų vertės nustatytos pagal EN 60745.

Pagal A skalę išmatuotas elektrinio jrankio garso slėgio lygis tipiniu atveju yra mažesnis už 70 dB(A).

-240 110-120

0 0

Lietuviškai | 129

Techninis fenas		GHG 660 LCD	GHG 660 LCD
Temperatūra prie tūtos antgalio, apytikriai	°C	50-660	50-600
Temperatūros matavimo tikslumas
- prie tūtos antgalio		±5%	±5%
- ekrane		±5%	±5%
Ekrano darbinė temperatūra*	°C	-20...+70-20...+70
Svoris pagal „EPTA-Procedure 01/2003"	kg	1,0 1,0
Apsaugos klasė		/	/
* Už darbinės temperatūros ribų ekranas gali pasidaryti juodas.

Naudojimas

Paruošimas naudoti

Atkreipkite dėmesį į tinklo įtampą! Elektros tinklo įtampa turi atitikti elektrinio įrankio firminėje lentelėje nurodytą įtampą. 230 V pažymėtus elektrinius įrankius galima jungti ir į 220 V įtampos elektros tinklą.

ljungimas ir išjungimas

Norėdami elektrinį jrankį jjungti, jjungimo-išjungimo jungiklj 3 pastumkite į padėtį (žr. „Šalto oro pakopa“, psl. 130) arba ↓(žr. „Karšto oro pakopa“, psl. 130).

Abejose padėtyse elektrinis įrankis pradeda veikti tomis oro kiekio ir temperatūros vertėmis, kurios buvo nustatytos prieš paskutinį kartą įrankį išjungiant.

Norėdami išjungti, jjungimo-išjungimo jungiklį 3 stumkite iki atramos į padėtį „0“.

Prieš išjungdami elektrinį įrankį po ilgesnio naudojimo aukšta temperatūra, kad jis atvėstų, leiskite jam trumpam veikti nustate šalto oro pakopą

Apsauga nuo perkaitimo: perkaitęs (pvz., dél oro kamšćio), elektrinis jrankis kaitinimą išjungia automatiškai, tačiau ventilatorius veikia toliau. Kai elektrinis jrankis atvėsta iki darbinės temperatūros, kaitinimas automatiškai vėl jjungiamas.

Nenaudojamą elektrinį įrankį išjunkite, kad tausotumėte energija.

Oro kiekio reguliavimas

Mygtuku 8 galite reguliuoti oro kiekj:

minimalus oro kiekis

maksimalus oro kiekis

Norėdami oro kiekį padidinti, spauskite oro kiekio reguliavimo mygtuko 8 dalį, pažymėtą „+“, jei oro kiekį norite sumažinti, spauskite „-“.

Trumpai paspaudus mygtuką 8, oro kiekis padidėja arba atitinkamai sumažėja viena pakopa. Mygtuką spaudžiant ilgiau, oro kiekis nuolat didėja arba atitinkamai mažėja, kol mygtukas atleidžiamas arba pasiekiamas minimalus arba maksimalus oro kiekis.

Sumažinkite oro kiekj tada, jei, pvz., reikia, kad ruošinio aplinka per daug nejkaistų, arba jei oro srautas gali pastumti lengvą ruošinį.

Temperatūros nustatymas

Temperatūrą galima reguliuoti tik esant nustatytai karšto oro pakopai ♪.

Norėdami temperatūrą padidinti, spauskite temperatūros reguliavimo mygtuko 9 dalį, pažymėtą „+“, jei temperatūrą norite sumažinti, spauskite „-“.

Trumpai paspaudus mygtuką 9, temperatūra 10 °C padidėja arba sumažėja. Mygtuką spaudžiant ilgiau, temperatūra nuolat didėja arba atitinkamai mažėja kas 10 °C, kol mygtukas atleidžiamas arba pasiekiamā minimali arba maksimali temperatūra.

Pakeitus temperatūros nustatymą, elektriniam jrankiui reikia šiek tiek laiko, kol oro srautas jšils ar atvės. Užduotoji temperatūra tuo metu bus rodoma ekrane 7 tarp mirksinčių rodyklių. Kai užduotoji temperatūra pasiekiama, rodyklės užgęsta ir ekrane rodoma esamoji temperatūra.

Mygtukų fiksatoriaus („LOC“) ijungimas ir išjungimas

Kad išvengtumėte netikėto oro kiekio ir temperatūros pakeitimo, esant nustatytai karšto oro pakopai , mygtuku 6, 8, 9 ir 10 funkciją galite užblokuoti. Esant nustatytai šalto oro pakopai oro kiekį galima pakeisti ir tada, kai mygtuku fiksatorius yra jjungtas.

Mygtukų fiksatoriaus ijungimas:

Jjunkite elektrinj įrankį, pasirinkę karšto oro pakopą ⚠ Nustatykite oro kiekio ir temperatūros vertes, kurioms esant elektrinis įrankis turi būti užfiksuojamas.

Elektrinj prietaisą išjunkite.

Atminties mygtuką 10 laikykite paspaustą ir elektrinį jrankį vėl jjunkite (šalto arba karšto oro pakopą). Ekrane 7 parodomas pranešimas „OFF“, nurodantis, kad mygtukų fiksatorius yra išjungtas.

Vieną po kito spauskite (ir toliau laikydami paspaustą atminties mygtuką 10):

- „+“ ant temperatūros mygtuko 9,

- „+“ ant oro kiekio mygtuko 8,

- „-“ant temperatūros mygtuko 9,

- „-“ant oro kiekio mygtuko 8.

Ekrane parodomas „ON“. Atminties mygtuką 10 atleiskite.

Mygtukų fiksatorius dabar yra jjungtas. Karšto oro pakopoje parodomos iš anksto pasirinktos temperatūros ir oro kiekio vertės. Spaudžiant bet kurį mygtuką, ekrane atsiranda „LOC“ ir verčių pakeisti negalima.

130 | Lietuviškai

Mygtuku fiksatoriaus išjungimas:

Elektrinj jrankj išjunkite. Atminties mygtuką 10 laikykite paspaustą ir vėl ji jjunkite. Ekrane atsiranda „ON“, nurodantis, kad mygtukų fiksatorius yra jjungtas. Spauskite temperatūros mygtuką 9 ir oro kiekio mygtuką 8 tokia eilės tvarka, kaip jjungiant mygtukų fiksatorių. Ekrane parodomas „OFF“, mygtukų fiksatorius yra išjungtas.

Veikimo režimai

Šalto oro pakopa

Oro kiekj galima reguliuoti, temperatūra nustatyta 50 °C (reguliuoti negalima), jrankis programiniu režimu veikti negali

Karšto oro pakopa yra skirta jkaitusiam ruošiniui atvėsinti arba dažams džiovinti. Ji ypač tinka elektriniam jrankiui prieš pastatant ar prieš keičiant antgalj atvėsinti.

Pakeitus režimą iš karšto oro pakopos kai jrankis veikė aukštesne temperatūra, šiek tiek užtrunka, kol elektrinis jrankis atvėsta iki 50 °C. Kol elektrinis jrankis vėsta, ekrane 7 rodoma esamoji temperatūra prie tūtos antgalio.

Karšto oro pakopą pakeitus šalto oro pakopa esamieji oro kiekio nustatymai perimami.

Karšto oro pakopa

Oro kiekj ir temperatūrą galima reguliuoti, įrankis gali veikti normaliu ir programiniu režimu

Šalto oro pakopą pakeitus j karšto oro pakopą oło kiekis, temperatūra ir atitinkamai programa automatiškai nustatoma taip, kaip buvo įrankiui paskutinį kartą veikiant karšto oro pakopoje.

Programinis režimas

Esant programiniam režimui, oro kiekio ir temperatūros nustatymus nuolat galima išsaugoti keturiose programose. Kiekvienoje programoje galimos bet kokios oro kiekio ir temperatūros kombinacijos.

Jrankiui veikiant programiniu režimu, oro kiekj ir temperatūrą bet kada galite keisti. Jei pakeitimai neišsaugomi, jrankj išjungus ar pakeitus kitą programą, jie dingsta.

Norėdami pakeisti j programinį režimą, spauskite programos parinkimo mygtuką 6 tiek kartų, kol ekrane 7 bus parodomas norimos programos numeris.

Prieš išsiunčiant iš gamyklos elektrinį įrankį yra nustatomos šios keturios programos:

Programa

Naudojimas

Temperatura °C

Oro kiekis

1 Plastikinių vamzdžių (pvz., LDPE) formos keitimas 250

2 Plastiko (pvz., PVC) suvirinimas 350

Programa

Naudojimas

Temperatura °C

Oro kiekis

3 Lako pašalinimas, klijų ištirpinimas 450

4 Litavimas 550

Norėdami pakeisti esamą programą, spausdami programos parinkimo mygtuką 6 perjunkite j šią programą. Oro kiekio reguliavimo 8 ir temperatūros reguliavimo 9 mygtukais nustatykite norimą oro kiekį ir temperatūrą.

Pakeitus programos vertes, ekrane kairėje viršuje mirksi simbolis -lei norimos oro kiekio ir temperatūros vertės yra nustatytos, spauskite atminties mygtuką 10 tol, kol ekrane užges ženklas -Nustatytos vertės yra išsaugotos ekrane rodomu programos numeriu.

Normalus režimas

Norėdami programinį režimą pakeisti normaliu režimu, spauskite programos parinkimo mygtuką 6 tiek kartų, kol ekrane virš temperatūros nebebus rodomas joks programos numeris. Oro kiekį ir temperatūrą bet kada galima keisti oro kiekio reguliavimo 8 ir temperatūros reguliavimo 9 mygtukais. Oro kiekio ir temperatūros vertės, nustatytos jrankiui veikiant normaliu režimu, lieka išsaugotos esant šioms sąlygoms:

• pakeitus j programinj režima,
• pakeitus j šalto oro pakopą,
• išjungus elektrinį įrankį.

Darbo patarimai

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Nuoroda: nepriartinkite tūtos 4 per daug arti prie apdirbamo ruošinio. Susikaupęs karštas oras gali sukelti elektrinio prietaiso perkaitimą.

Apsauginio nuo karščio gaubto nuėmimas

Kai dirbama labai siaurose vietose, galima nuimti apsauginj nuo karščio gaubtą 5.

▶ Saugokitės karštos tūtos! Kai dirbama be apsauginio nuo karščio gaubto, gresia didesnis nudegimo pavojus.

Nuimant arba uždedant apsauginj nuo karščio gaubtą 5, prietaisas turi būti išjungtas ir atvėsęs.

Kad elektrinis jrankis greičiau atvėstų, trumpam leiskite jam veikti nustatę šalto oro pakopą.

Nusukite nuimamą apsauginį nuo karščio gaubtą 5, sukdami jį prieš laikrodžio rodyklę; jeigu norite uždeti apsauginį nuo karščio gaubtą, tai sukite jį pagal laikrodžio rodyklę.

Prietaiso pastatymas (žr. pav. C)

Norėdami palikti elektrinį jrankį atvėsti arba kad galėtumėte dirbti abiem rankom, padėkite jį ant atraminio paviršiaus 1.

▶ Ypač atsargiai dirbkite su pastatytu prietaisu! Karšta tūta ir karšto oro srautas kelia nudegimo pavojų.

Lietuviškai | 131

Naudojimo pavyzdžiai

Naudojimo pavyzdžiai parodyti naudojimo instrukcijos atverčiamuosiuose puslapiuose esančiose ilustracijose.

Naudojimo pavyzdžiuose nurodyti temperatūros nustatymo duomenys yra orientaciniai; priklausomai nuo apdirbamos medžiagos savybių, tinkama temperatūra gali būti skirtinga. Nuo apdirbamos medžiagos rūšies priklauso ir tūtos antgalio atstumas iki ruošinio paviršiaus.

Tinkamiausią temperatūrą reikia nustatyti bandymo būdu. Pradėkite nuo žemesnės temperatūros pakopos.

Visais pavyzdžiuose nurodytais atvejais, išskyrus „Dažų nuvalymas nuo langų“, prietaisą galima naudoti ir be papildomos įrangos. Tačiau siūlomų papildomų antgalių naudojimas palengvina darbą ir iš esmės pagerina darbo kokybę.

Bükite atsargüs, keisdami antgalius! Nelieskite karštos tūtos. Leiskite prietaisui atvésti. Pakeisdami antgalius, mūvėkite apsaugines pirštines. Prisilietę prie karšto antgalio, galite nudegti.

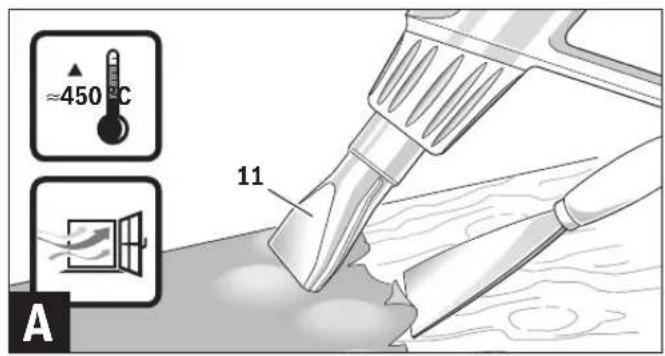

Lako pašalinimas, klijų ištirpinimas (žr. pav. A)

Uždékite plokščią tūtos antgalj 11 (prietaiso priedas). Karšto oro srautu trumpai suminkštinkite laką ir tolygiai jį nugremžkite aštriu grandikliu. Jeigu kaitinama per ilgai, tai lakas apdega ir sunkiau nuvalomas. Grandiklis turi būti aštrus ir švarus.

Daugelis kaitinamų klijų ir priklijuotų medžiagų (pvz., etiketės) kaitinami suminkštėja. Pakaitinus galima atjungti suklijuotas jungtis, arba nuvalyti perteklinius klijus.

Dažų nuvalymas nuo langu (žr. pav. B)

Būtinai uždėkite stiklą apsauganti antgalį 12 (prietaiso priedas). Gresia stiklo trūkimo pavojus.

Dažus nuo profiliuotų paviršių galima pakelti tinkamu grandikliu, po to nuvalykite minkštu vieliniu šepečiu.

Plastikinių vamzdžių formavimas (žr. pav. C)

Uždėkite reflektorinį tūtos antgalį 13 (prietaiso priedas). Siekiant išvengti vamzdžio perlenkimo, užpildykite vamzdį smėliu ir užkimškite abu vamzdžio galus. Vienodai įkaitinkite visą vamzdį, judindami prietaisą šonine kryptimi pirmyn – atgal.

Plastiko suvirinimas (žr. pav. D)

Uždėkite redukcinį antgalį 16 ir suvirinimo antgalį 15 (prietaiso priedai). Suvirinami ruošiniai ir suvirinimo viela 14 (prietaiso priedas) turi būti vienodos medžiagos (pvz., PVC ir PVC). Suvirinimo vieta turi būti švari ir nesutepta alyva arba tepalu.

Suvirinimo siūlės vietą įkaitinkite tiek, kad medžiaga būtų plastiška. Atkreipkite dėmesį į tai, kad plastiko plastiškos ir skystos būsenų temperatūrų skirtumas yra nedidelis.

Priglauskite suvirinimo vielą 14 ir leiskite jai sutekėti j tarpelį, kad susidarytų tolygi suvirinimo siūlė.

Padengimas dėl šilumos poveikio susitraukiančiu apvalkalu (žr. pav. E)

Uždėkite redukcinį antgalį 16 (prietaiso priedas). Pasirinkite tinkamo ruošiniui, pvz., laido antgaliui, skersmens lankstų susitraukiantį apvalkalą 17. Vienodai įkaitinkite lankstų susitraukiantį apvalkalą.

Užšalusių vandentiekio vamzdžių atšildymas (žr. pav. F)

Prieš pradėdami atšildymą patikrinkite, ar tikrai pasirinkote vandentiekio vamzdžius. Vandentiekio vamzdžiai dažnai iš išorės nesiskiria nuo dujų vamzdžių. Jokiu būdu nekaitinkite dujų vamzdžių.

Uždékite kampinj antgalj 18 (papildoma jranga). Užšalusias vietas visada šildykite nuo krašto link vidurio.

Ypač atsargiai kaitinkite plastikinius vamzdžius bei vamzdžių jungtis, kad išvengtumėte pažeidimų.

Minkštasis litavimas (žr. pav. G)

Taškiniam litavimui uždėkite redukcinį antgalį 16, vamzdžiams lituoti uždėkite reflektorinį antgalį 13 (abu antgaliai yra papildoma įranga).

Jei lydmetalj naudojate be fliusų, ant lituojamos vietos užtep-kite litavimo alyvos arba litavimo pastos. Lituojamą vietą, pri-klausomai nuo medžiagos, pašildykite apie 50–120 sekun-džių. Uždėkite lydmetalio. Lydmetalis dėl ruošinio tempera-tūros turi lydytis. Lituojamai vietai atvėsus, jei reikia, fliusus nuimkite.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Reguliariai valykite elektrini įrankį ir ventiliacines angas jo korpuse, tuomet galėsite dirbti kokybiškai ir saugiai.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Stambių nešvarumu filtro valymas

Stumkite dangtelj 2 su stambių nešvarumų filtru atgal nuo korpuso. Filtrą prapūskite (pvz., suslėgtu oru) arba išvalykite jį minkštu šepečiu. Dangtelj vėl jstatykite.

Jeigu elektrinis jrankis, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotame Bosch elektrinių jrankių klientų aptarnavimo skyriuje.

leškant informacijos ir užsakant atsargines dalis būtina nurodyti dešimtženklį gaminio užsakymo numerį.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brežinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klausimais.

132 | Lietuviškai

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

عربي|133

خدمة ومشورة الزبان
