BRUKSANVISNING SB 2E 1100 RV AEG
Växelomkopplaren får inte manövreras när verktyget är påslaget, utan endast i avstängt läge.
Ikke grip inn i maskinen när den står på og går.
Isatt verktøy kan i bruk bli veldig varmt.
ADVARSEL! Fare for forbrenning

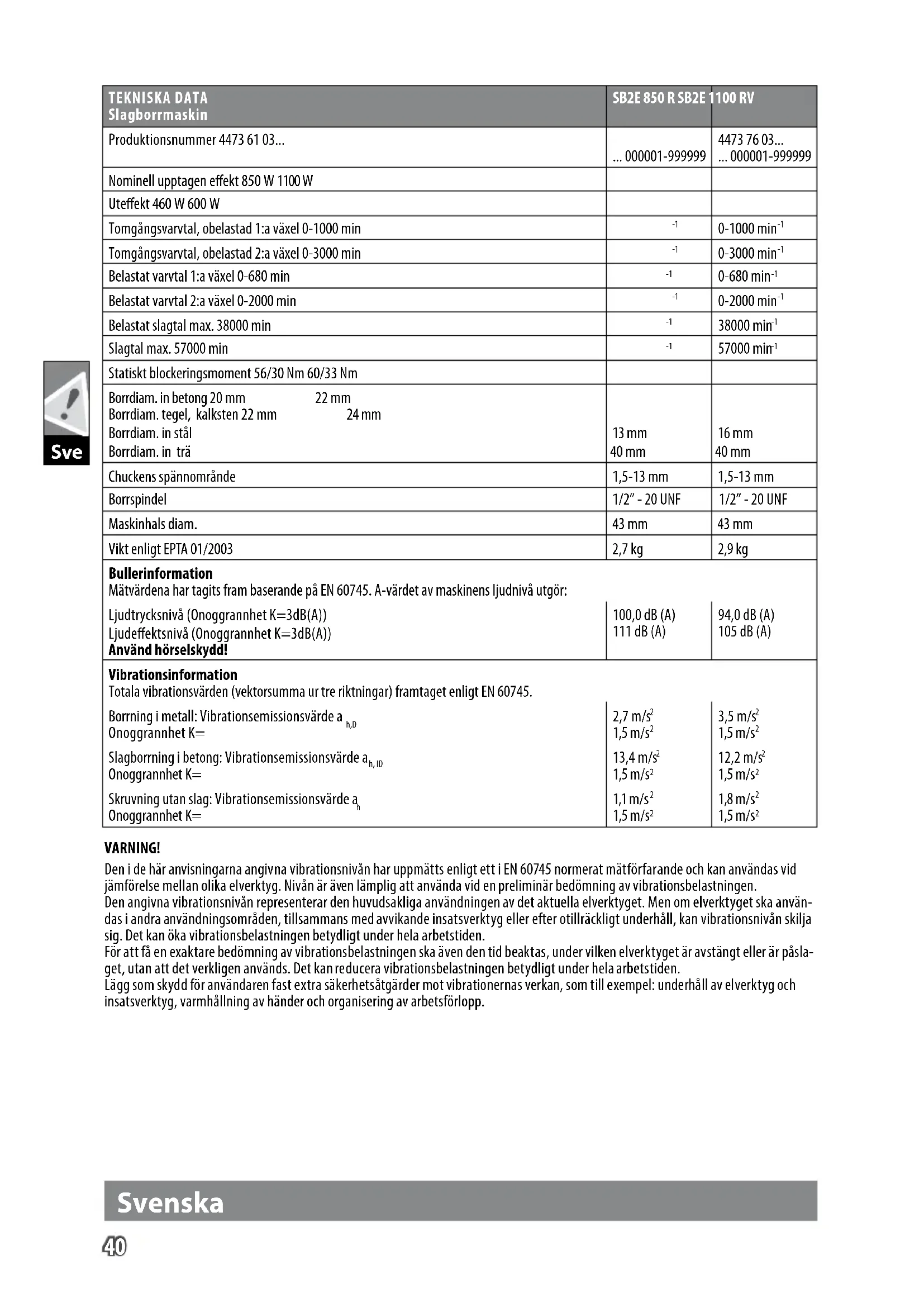

| TEKNISKA DATASlagborrmaskin | SB2E 850 R SB2E 1100 RV | |
| Produktionsnummer 4473 61 03... | ... 000001-999999 | 4473 76 03... ... 000001-999999 |
| Nominell upptagen effekt 850 W 1100 W | ||
| Uteffekt 460 W 600 W | ||
| Tomgångsvarvtal, obelastad 1:a växel 0-1000 min | -1 | 0-1000 min^-1 |
| Tomgångsvarvtal, obelastad 2:a växel 0-3000 min | -1 | 0-3000 min^-1 |
| Belastat varvtal 1:a växel 0-680 min | -1 | 0-680 min^-1 |
| Belastat varvtal 2:a växel 0-2000 min | -1 | 0-2000 min^-1 |
| Belastat slagtal max. 38000 min | -1 | 38000 min^-1 |
| Slagtal max. 57000 min | -1 | 57000 min^-1 |
| Statiskt blockeringsmoment 56/30 Nm 60/33 Nm | ||
| Borrdiam. in betong 20 mm 22 mmBorrdiam. tegel, kalksten 22 mm 24 mmBorrdiam. in stälBorrdiam. in trä | 13 mm40 mm | 16 mm40 mm |
| Chuckens spännomrände | 1,5-13 mm | 1,5-13 mm |
| Borrspindel | 1/2" - 20 UNF | 1/2" - 20 UNF |
| Maskinhals diam. | 43 mm | 43 mm |
| Vikt enligt EPTA 01/2003 | 2,7 kg | 2,9 kg |
| BullerinformationMätvärdena har tagits fram baserande på EN 60745. A-värdet av maskinens ljudnivå utgör:Ljudtrycksnivå (Onoggrannhet K=3dB(A))Ljudeffektsnivå (Onoggrannhet K=3dB(A))Använd hörselskydd! | 100,0 dB (A)111 dB (A) | 94,0 dB (A)105 dB (A) |
| VibrationsinformationTotala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745.Borning i metall: Vibrationsemissionsvärde a_h,D Onoggrannhet K=Slagborrning i betong: Vibrationsemissionsvärde a_h,ID Onoggrannhet K=Skruvning utan slag: Vibrationsemissionsvärde a_h Onoggrannhet K= | 2,7 m/s^2 1,5 m/s^2 13,4 m/s^2 1,5 m/s^2 1,1 m/s^2 1,5 m/s^2 | 3,5 m/s^2 1,5 m/s^2 12,2 m/s^2 1,5 m/s^2 1,8 m/s^2 1,5 m/s^2 |
WARNING!
Den i de här anvisningarna angivna vibrationsnivån har uppmätts enligt ett i EN 60745 normerat mätförfarande och kan användas vid jämförelse mellan olika elverktyg. Nivån är även lämplig att använda vid en preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga användningen av det aktuella elverktyget. Men om elverktyget ska användas i andra användningsområden, tillsammans med avvikande insatsverktyg eller efter otillräckligt underhåll, kan vibrationsnivån skilja sig. Det kan öka vibrationsbelastningen betydligt under hela arbetstiden.
För att få en exaktare bedömning av vibrationsbelastningen ska även den tid beaktas, under vilken elverktyget är avstängt eller är påslaget, utan att det verkligen används. Det kan reducera vibrationsbelastningen betydligt under hela arbetstiden.
Lägg som skydd för användaren fast extra säkerhetsåtgärder mot vibrationernas verkan, som till exempel: underhåll av elverktyg och insatsverktyg, varmhällning av händer och organisering av arbetsförlopp.
WARNING! Läs alla säkerhetsanvisningar och andra
tillhörande anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.
Förvara alla varningar och anvisningar för framtida bruk.
SÄKERHETSINSTRUKTIONER FÖR BORRMASKINER
Använd alltid hörselskydd när du använder en slagborrmaskin. Buller kan leda till att du förlorar hörseln.
Använd de extrahandtag som levereras tillsammans med maskinen. Förlust av kontrollen kan leda till personskador.
Häll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om man kommer i kontakt med en spänningsförande ledning, så kan även de delar på verktyget som är av metall bli spänningsförande och leda till att man får en elektrisk stöt.
SÄKERHETSINSTRUKTIONER FÖR SKRUVARE
Håll fast apparaten med hjälp av de isolerade greppytorna när du utför arbeten där skruven skulle kunna träffa på dolda elledningar eller kablar. Skruvens kontakt med en strömförande ledning kan sätta apparatdelar av metall under spänning och leda till elektrisk stöt.
Övriga säkerhets- och användningsinstruktioner
Använd skyddsutrustning. Använd alltid skyddsglasögon när du använder maskinen. Som skyddsutrsutning rekommenderar vi t ex en dammskyddsmask, skyddshandskar, stabila och halksäkra skor, hjälm och hörselskydd.
Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg kabeln bakåt i förhållande till arbetsriktningen.
Det är inte tillåtet att bearbeta material som kan vara hälsovådligt (t.ex. asbest).
Vid arbetenborning i vägg, tak eller golv, var alltid observant på befintliga el-, gas- eller vattenledningar.
Säkra arbetsstycket med en fastspänningsanordning. Arbetsstycken som inte är ordentligt fastspända kan leda till allvarlig kroppsskada eller annan skada.
Stäng av maskinen omedelbart om ett verktyg som används sitter fast! Sätt sedan inte på maskinen igen så länge som verktyget som används fortfarande sitter fast; risk för okontrollerade slag med högt reaktionsmoment. Ta reda på orsaken varför verktyget fastnade och åtgärda orsaken med hänsyn till säkerhetsanvisningarna.
Möjliga orsaker kann vara:
- Verktyget sitter snett i arbetsstycket
- Materialet som ska bearbetas här gått sönder
- Elverktyget är överbelastat
Gå aldrig med händerna in i en maskin som är igång.
Verktyget som används kan bli mycket varmt under användningen. VARNING! Risk för brännskador
- vid verktygsbyte
- när man lägger ifrån sig maskinen
Avlägsna aldrig spån eller flisor när maskinen är igång. Drag alltid ur kontakten när du utför arbeten på maskinen.
ANVÄND MASKINEN ENLIGT ANVISNINGARNA
Den elektroniska slagborrmaskinen kan användas för borning, slagborrning, skruvning och gångskärning.
CE-FÖRSÄKRAN
Vi tar på vårt ansvar att produkten som har beskrivits under Tekniska data uppfyller alla relevanta villkor i direktiven:
2011/65/EU (RoHS)
2014/30/EU
2006/42/EG
samt att följande harmoniserade standarder har använts.
EN 60745-1:2009 + A11:2010
EN 60745-2-1:2010
EN 60745-2-2:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Alexander Krug / Managing Director Befullmäktigad att sammanställa teknisk dokumentation.
Techtronic Industries GmbH
Anslut alltid verktyget till via en felströmbrytare (FI, RCD, PRCD) vid användning utomhus.
Fär endast anslutas till 1-fas växelström och till den spänning som anges på dataskylten. Anslutning kan även ske till eluttag utan skyddskontakt, eftersom konstruktionen motsvarar skyddsklass II. Maskinen skall vara fränkopplad innan den anslutes till väggurtag.
SKÖTSEL
Se till att motorhöljets luftslitsar är rena.
Vid frekvent slagborrande skall chucken göras ren från damm regelbundet. Då håller man maskinen lodrätt dedåt och öppnar och stönger chucken helt. Det ansamlade dammet faller ur. Regelbunden användning av rengöringsspray (Art.nr. 4932 6217 19) rekommenderas.
Om nätkabeln är skadad, måste den bytas ut på en godkänd serviceverkstad, då det krävs specialverktyg för detta.
Använd endast AEG tillbehör och reservdelar. Reservdelar vars utbyte ej beskrivs bytes bäst av AEG auktoriserad serviceverkstad (se broschyr Garanti/Kundtjänstadresser).
Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som finns på typskylten) erhållas från: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
SYMBOLER
OBSERVERA! WARNING! FARA!
Drag alltid ur kontakten när du utför arbeten på maskinen.
Läs instruktionen noga innan du startar maskinen.
Tillbehör - Ingår ej i leveransomfånget, erhålles som tillbehör.
Elektriska maskiner och elverktyg som kasseras får inte slängas tillsammans med de vanliga hushållssoporna. Elektriska maskiner och verktyg samt elektronisk utrustning som kasseras ska samlas separat och lämnas till en avfallsstation för miljövänig avfallshantering. Kontakta den lokala myndigheten respektive kommunen eller fråga återförsäljare var det finns speciella avfallsstationer för elskrot.
Elverktyg skyddsklass II. Elverktyg hos vilket skyddet mot elstötar inte bara är avhängigt av basisoleringen utan också av att det finns extra skyddsåtgärder, som en dubbel isolering eller en förstärkt isolering.
CE-symbol
UkrSEPRO överensstämmelsesymbol.
EurAsian överensstämmelsesymbol.
