BRUKSANVISNING PN 6000 S AEG

Arbejds-vejledning		Større tryk øger ikke arbejdsydelsen!Ved normalt modtryk fungerer antivibrationssystemet optimalt; i denne forbindelse trykkes foldebælgen kun en li smule sammen.
			Ved for stort modtryk trykkes foldebælgei meget sammen og vibrationerne forplantø sig mærkbart til håndgrebet.
Tips		Fra tid til anden trækkes boret ud af borehullet for at fjerne støvet.Ved beton, hård teglsten, sten, hård cement og marmor kobles til slagboring (men anboring af marmor uden slagboring)Ved fliser, gulplader, bløde teglsten, cementkalk, slaggesten og puds kobles til boring.Ved anboring af glatte overflader (f.eks. fliser) klæbes borestedet til med klæbestrim mel for at undgå en udglidning.
Vedligeholdelse		Når slagydelsen svigter, overgives maskinen til kundeservice.Hold altid maskinens ventilationsåbninger rene.Når slagydelsen svigter, overgives maskinen til kundeservice.I forbindelse med udskiftning af nedslidte kul anbefales det, at maskinen indsendes til et autoriseret serviceværksted for almindelig service-check. Det giver optimal sikkerhed for altid funktionsdygtig maskine og lang levetid.Brug kun Atlas Copco tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser).Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved henvendelse til: Atlas Copco Elektroværktøj, Brogrenen 3, DK–2635 Ishøj.
Tilbehør		Tilbehøret med bestillingsnumre fremgår af vore kataloger.
DANSK	40	PNEUMATIC 6000 S

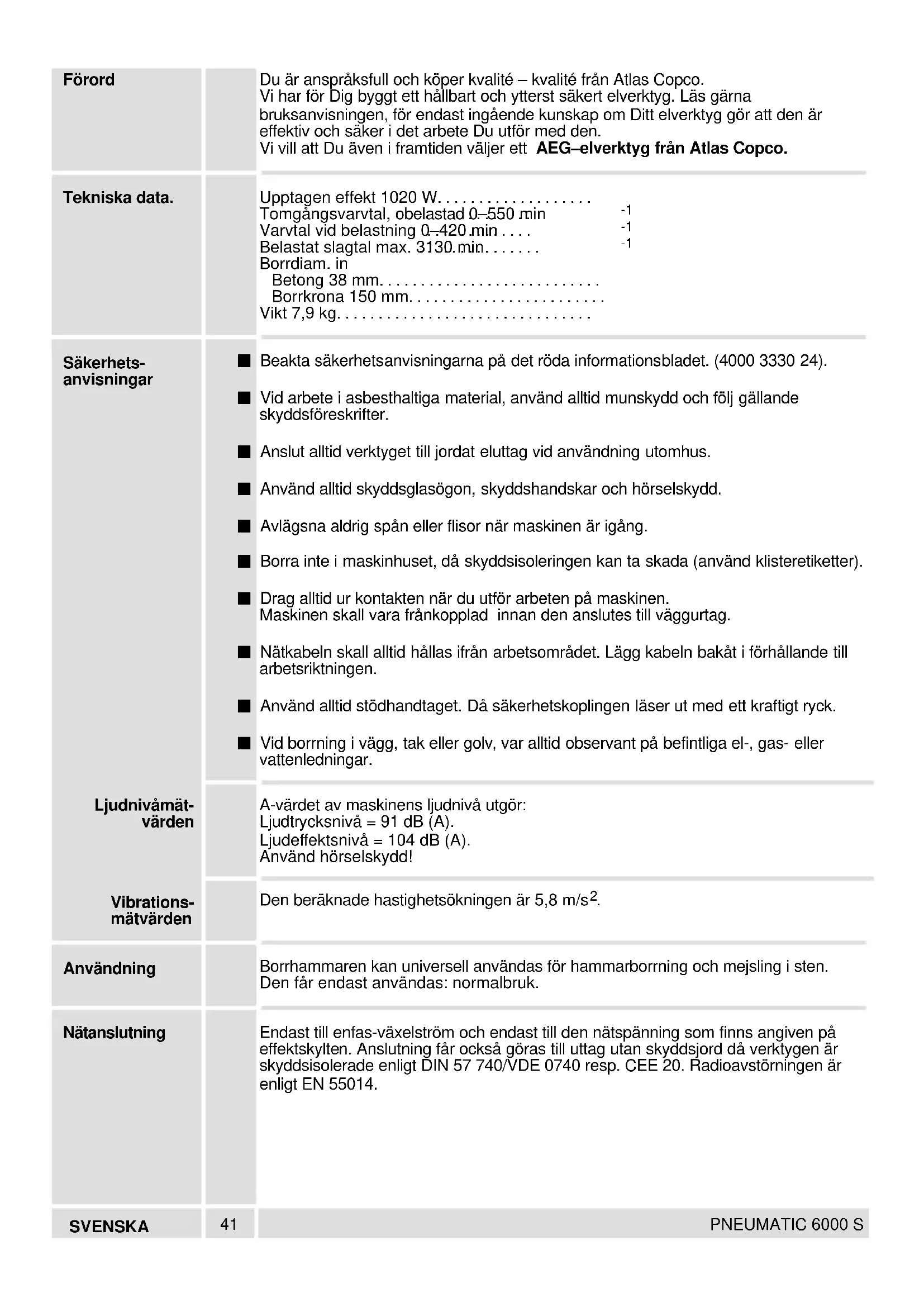

Förord		Du är anspråksfull och köper kvalité – kvalité från Atlas Copco.Vi har för Dig byggt ett hållbart och ytterst säkert elverktyg. Läs gärna bruksanvisningen, för endast ingående kunskap om Ditt elverktyg gör att den är effektiv och säker i det arbete Du utför med den.Vi vill att Du även i framtiden väljer ett AEG-elverktyg från Atlas Copco.
Tekniska data.		Upptagen effekt 1020 W....Tomgångsvarvtal, obelastad 0–550 min -1Varvtal vid belastning 0–420.min . . . -1Belastat slagtal max. 3130.min. . . . . . -1Borrdiam. inBetong 38 mm....Borrkrona 150 mm....Vikt 7,9 kg....
Säkerhets-anvisningar		Beakta säkerhetsanvisningarna på det röda informationsbladet. (4000 3330 24).Vid arbete i asbesthaltiga material, använd alltid munskydd och följ gällande skyddsföreskrifter.Anslut alltid verktyget till jordat eluttag vid användning utomhus.Använd alltid skyddsglasögon, skyddshandskar och hörselskydd.Avlågsna aldrig spån eller flisor när maskinen är igång.Borra inte i maskinhuset, då skyddsisoleringen kan ta skada (använd klisteretiketter).Drag alltid ur kontakten när du utför arbeten på maskinen.Maskinen skall vara fränkopplad innan den anslutes till väggurtag.Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg kabeln bakåt i förhållande till arbetsriktningen.Använd alltid stödhandtaget. Då säkerhetskoplingen läser ut med ett kraftigt ryck.Vid borning i vägg, tak eller golv, var alltid observant på befintliga el-, gas- eller vattenledningar.
Ljudnivämät-värden		A-värdet av maskinens ljudnivå utgör:Ljudtrycksnivå = 91 dB (A).Ljudeffektsnivå = 104 dB (A).Använd hörselskydd!
Vibrations-mätvärden		Den beräknade hastighetsökningen är 5,8 m/s ^2 .
Användning		Borrhammaren kan universell användas för hammarborning och mejsling i sten.Den får endast användas: normalbruk.
Nätanslutning		Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylten. Anslutning får också göras till uttag utan skyddsjord då verktygen är skyddsisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen är enligt EN 55014.
SVENSKA	41	PNEUMATIC 6000 S

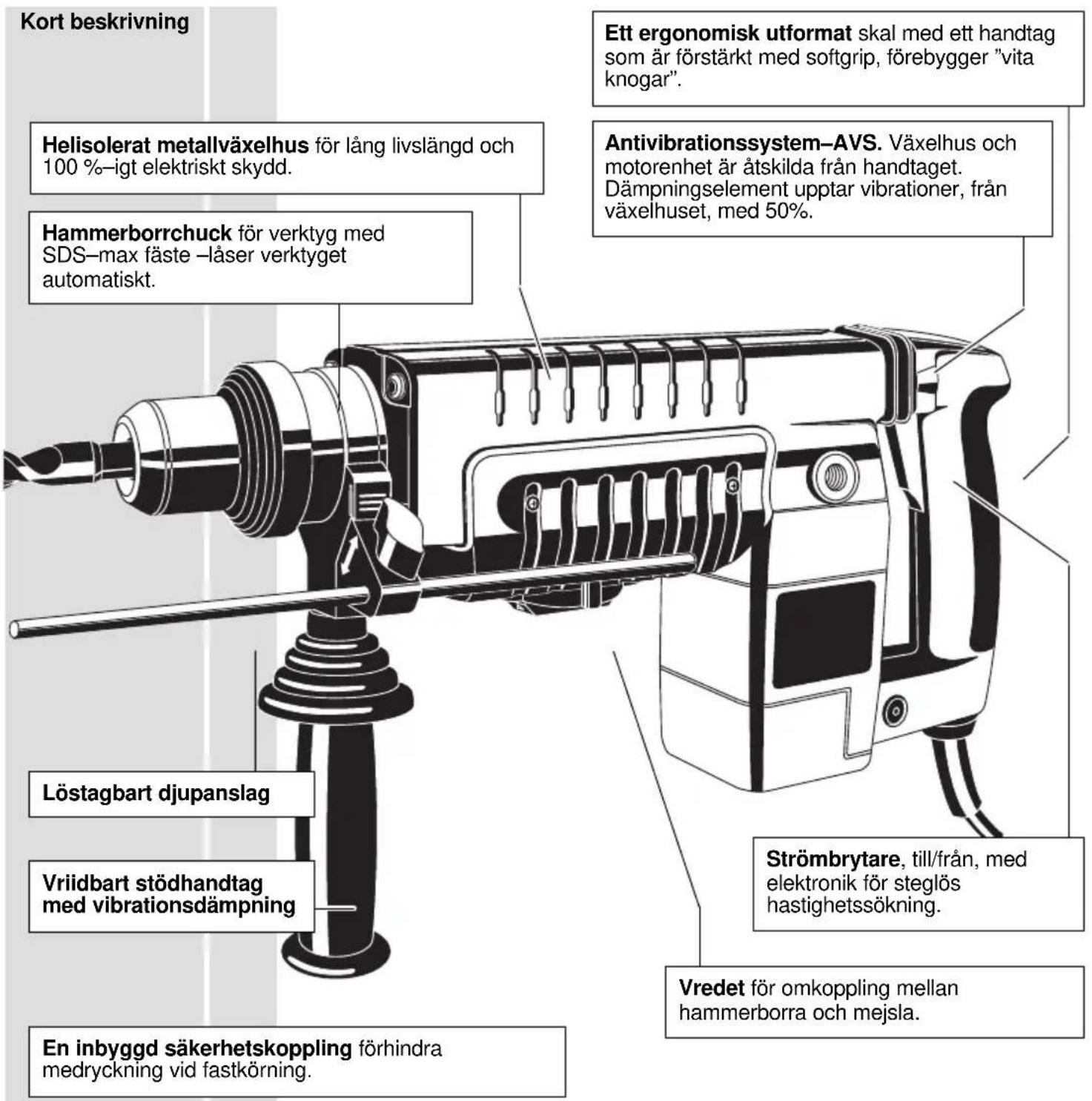

Kort beskrivning Helisolerat metallväxelhus för lång livslängd och 100 %-igt elektriskt skydd. Hammerborrchuck för verktyg med SDS-max fäste -låser verktyget automatiskt. Löstagbart djupanslag Vriidbart stödhandtag med vibrationsdämpning En inbyggd säkerhetskoppling förhindra medryckning vid fastkörning. Ett ergonomisk utformat skal med ett handtag som är förstärkt med softgrip, förebygger "vita knogar". Antivibrationssystem-AVS. Växelhus och motorenhet är åtskilda från handtaget. Dämpningselement upptar vibrationer, från växelhuset, med 50%. Strömbrytare, till/från, med elektronik för steglös hastighetssökning. Vredet för omkoppling mellan hammerborra och mejsla.

Ändringar: Text, bilder och data överensstämmer med det tekniska utförande som gäller vid tiden för tryckterminen. Ändringar som har betydelse för vidare utvecklingen av våra produkter är förbehållna.

Pneumatisk borrhammar-funktion

Det nödvändiga slaget för att hammra i sten framkallas av ett pneumatisk slagverk. Som när man slår med en hammare på en mejsel, slår en "slagkolv" direkt på den axiellt rörliga mejseln. Elmotorn rör en excenter → kolv →flytkolv som rör slagkolven fram och åter. Mellan kolv och flytkolv finns det luftkuddar (s.k. "pneumatisk slagverk"). Därigenom uppnås en hög slagelasticitet och rekylfri arbetsrörelse. Slagkapaciteten påverkas inte av ökat anläggningstryck.

Montering avhammarborreller mejsel.		Drag alltid ur kontakten när du utför arbeten på maskinen.
		I hammarborrchucken kan följande verktyg med SDS-max-fäste fästas:- hammarborr för betong och sten- spetsmejsel, flatmejsel, hålmejsel
		OBS! Använd endast verktyg med SDS-may fäste!

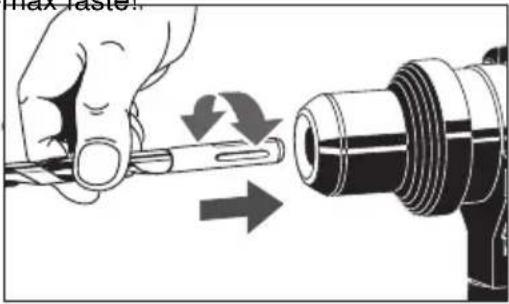

Insättningverktygsfäste	1.	Rengör och smörj in verktygsskaftet.
	2.	Vrid verktyget lätt och skjut in mot anslagchucken låser automatiskt.
	3.	Kontrollera att verktyget är låst. Skallkunna röras ca 10 mm i desslängdriktning.

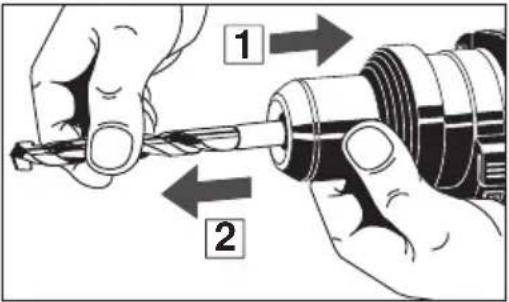

Uttagning	4.	Drag plastringen bakåt och drag utverktyget.

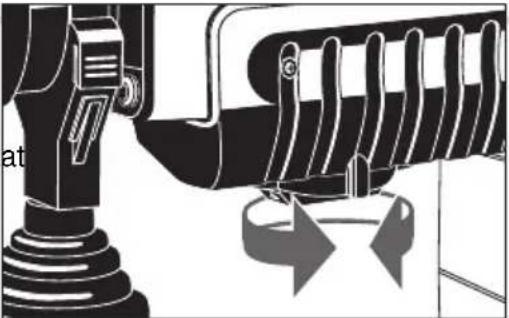

Omkoppling:HammerborraMejsla		Beroende på använt verktyg, kanmaskinen användas med rotation(SDS-Maxborr) eller utan rotation(DSD-Maxmejsel): Vrid reglaget till önskläge.
		hammerborra vridstopp (mejsla)justerposition spindellåsning
			[IMAGE]
		I justerposition kan mejsel vridas, för hand, i önskad vinkel. Lås spindeln däreftermed vredet, vrid mejseln lätt fram och åter vid låsningen.
		För att underlätta omkoppling, vrid lätt på verktyget när omkopplingen sker.Koppla inte om under belastning.
		Under tomgång är den pneumatiska hammarmekanismen trots inkoppladhammarfunktion änn inte aktiv. En säkerhetsutrustning undertrycker då tomslag avslagkroppen på verktyget (hammarborr/mejsel). För att aktivera den pneumiskahammarfunktionen, räcker det med ett kort, kraftigt tryck med den påslagnamaskinen mot materialet. Härvid löses slagkroppen från säkerhetsspärren och mankan nu arbeta med lätt tryck.

hammerborra vridstopp (mejsla) justerposition spindellåsning

43

PNEUMATIC 6000 S

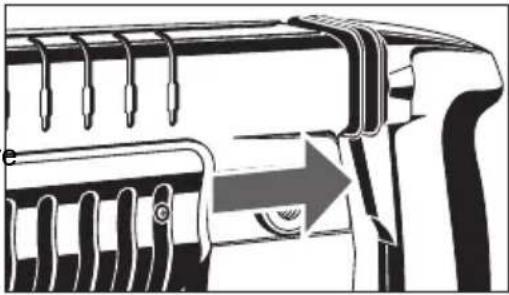

In-/urkoppling	Inkoppling: Strömbrytaren trycks in Urkoppling: Strömbrytaren släppsVarvtal regleras steglöst via strömbrytar

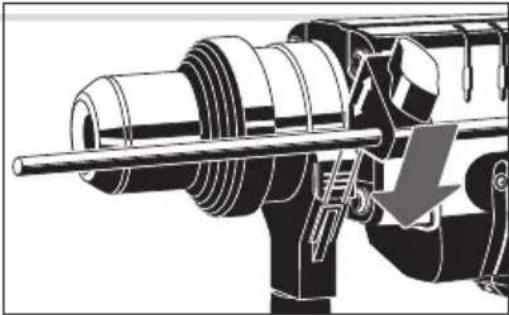

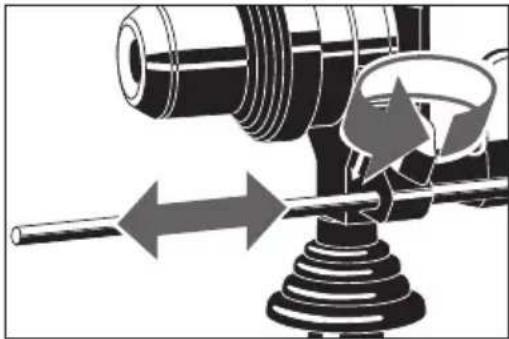

Djupanslag	Djupanslaget kan placeras på höger eller vänster sida om stödhandtaget.Djupanslaghållaren skjutes på stödhandtaget tills den är i rätt läge. För att ta bort djupanslaget, trycker man på låsanordningen och drar av djupanslaghållaren från handtaget.För att borra på lika djup, skjutes djupanslaget genom hållaren och klämmes fast vid önskat borrdjup.

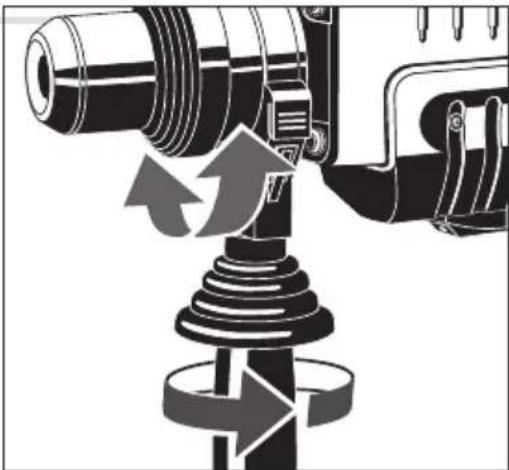

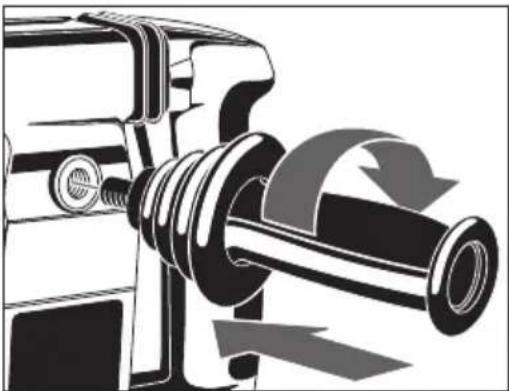

Handtag	Stödhandtaget kan vridas; se fig. lossa på vingmutter vrid handtaget i önskad position och lås.Stödhandtaget kan även sättas på huset från sidan. Denna position lämpar sig bäst vid borrning nedåt (t ex i golvet) eller uppåt (t ex taket).Härvid skruvasstödhandtaget loss från den främre hållaren och skruvas fast i sidan på huset.

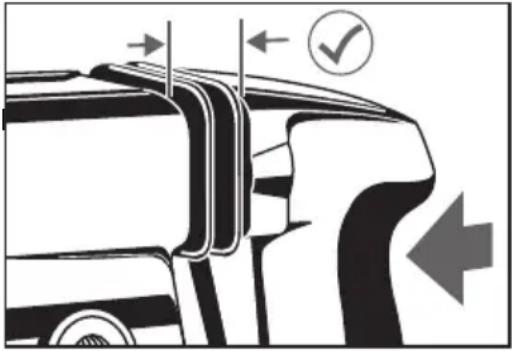

Hanterings-anvisning		Ökat tryck ökar inte maskinens prestanda.Vid normalt tryck fungerarAnti-Vibrations-Systemet optimalt, härvidpressas den veckade bälge endastsamman lätt.

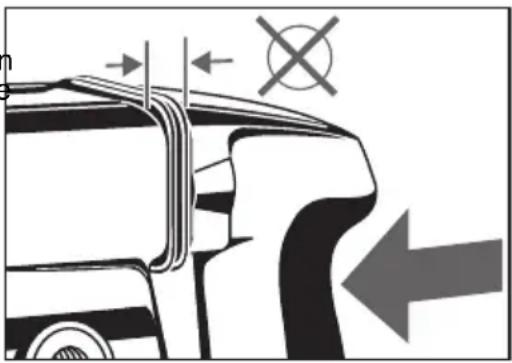

		Vid alltför högt tryck, trycks den veckadebålggen samman starkt och vibrationernaöverförs kännbart till handtaget.
	Tips
Skötsel		Vid minskad slageffekt sändes maskinen till vår kundservice för kontroll.Se till att motorhöljets luftslitsar är rena.Maskinen är utrustad med självbrytande kol som slå automatisk ifrån när de ärnedslitna.Vid automatisk fränkoppling av kolborsten eller om slagkraften avtar: uppsök daauktoriserad AEG-serviceverkstad. Detta garanterar hög driftsäkerhet och förlengdlivslängd. Förteckning över serviceverkstäder medföljerAnvänd endast AEG tillbehör och reservdelar. Byggdelar vars utbyte ej beskrivesutväxlas bäst av AEG auktoriserad serviceverkstad. (beakta broschyrerGaranti/Kundtjänstadresser).Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (somfinns på typskylten) erhällas från: Atlas Copco Elektrowerkzeuge GmbH,Postfach 320, D–71361 Winnenden.
Tillbehör		Tillbehör med beställningsnummer finns i våra kataloger.
SVENSKA	45	PNEUMATIC 6000 S

Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och dokument EN 50144, EN 55104, EN 55014, EN 61000-1, HD 400 enl. bestämmelser och riktlinjerna 89/392/EWG, 73/23/EG, 89/336/EG
