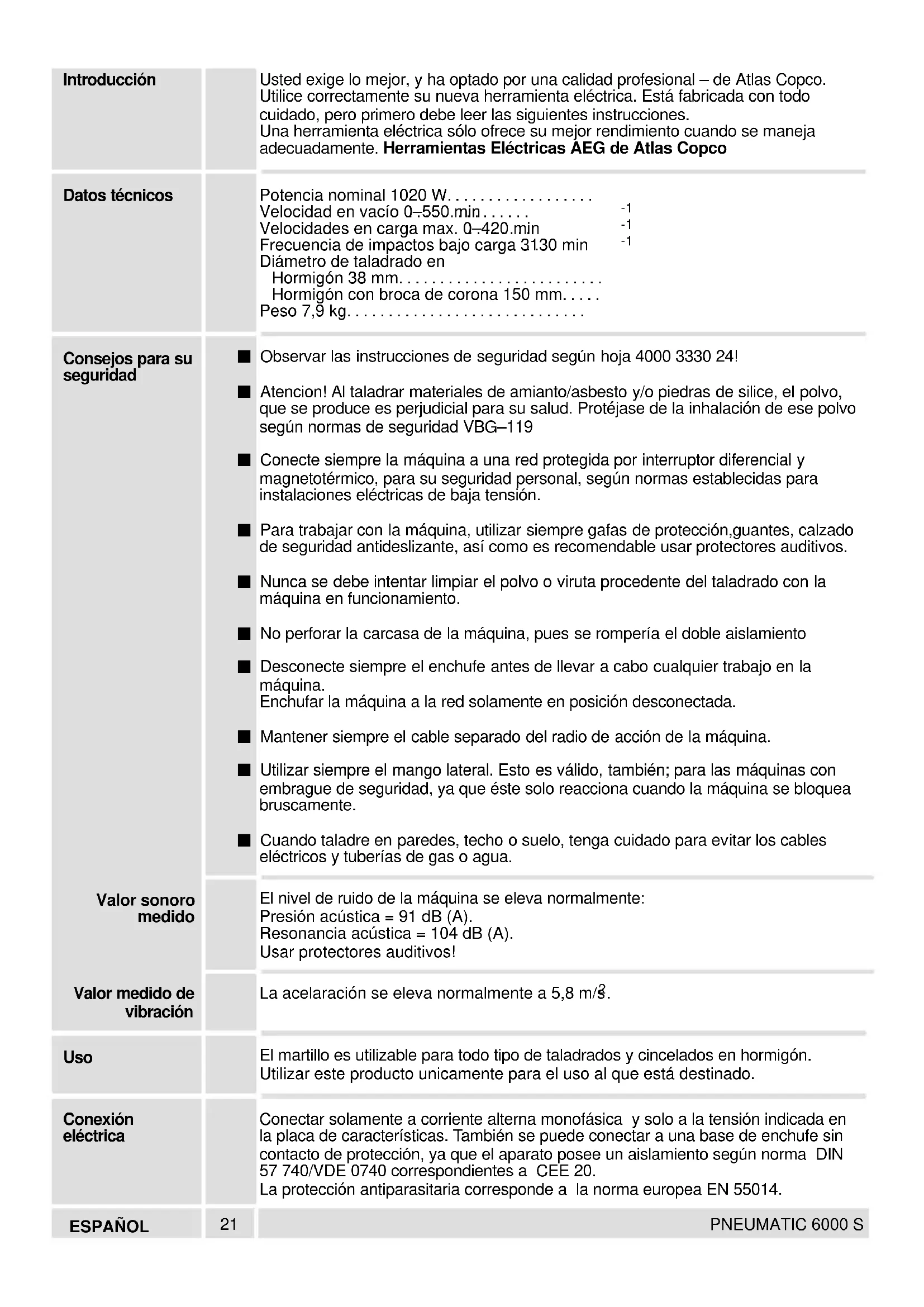

MANUAL DE USUARIO PN 6000 S AEG

Velocidades en carga max. 0–420 min

Frecuencia de impactos bajo carga 3130 min

Diámetro de taladrado en Hormigón 38 mm. . . . . . . . . . . . . . . . . . . . . . . . . Hormigón con broca de corona 150 mm. . . . . Peso 7,9 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Observar las instrucciones de seguridad según hoja 4000 3330 24! Atencion! Al taladrar materiales de amianto/asbesto y/o piedras de silice, el polvo, que se produce es perjudicial para su salud. Protéjase de la inhalación de ese polvo según normas de seguridad VBG–119 Conecte siempre la máquina a una red protegida por interruptor diferencial y magnetotérmico, para su seguridad personal, según normas establecidas para instalaciones eléctricas de baja tensión. Para trabajar con la máquina, utilizar siempre gafas de protección,guantes, calzado de seguridad antideslizante, así como es recomendable usar protectores auditivos. Nunca se debe intentar limpiar el polvo o viruta procedente del taladrado con la máquina en funcionamiento. No perforar la carcasa de la máquina, pues se rompería el doble aislamiento Desconecte siempre el enchufe antes de llevar a cabo cualquier trabajo en la máquina. Enchufar la máquina a la red solamente en posición desconectada. Mantener siempre el cable separado del radio de acción de la máquina. Utilizar siempre el mango lateral. Esto es válido, también; para las máquinas con embrague de seguridad, ya que éste solo reacciona cuando la máquina se bloquea bruscamente. Cuando taladre en paredes, techo o suelo, tenga cuidado para evitar los cables eléctricos y tuberías de gas o agua. El nivel de ruido de la máquina se eleva normalmente: Presión acústica = 91 dB (A). Resonancia acústica = 104 dB (A). Usar protectores auditivos! La acelaración se eleva normalmente a 5,8 m/s

El martillo es utilizable para todo tipo de taladrados y cincelados en hormigón. Utilizar este producto unicamente para el uso al que está destinado. Conectar solamente a corriente alterna monofásica y solo a la tensión indicada en la placa de características. También se puede conectar a una base de enchufe sin contacto de protección, ya que el aparato posee un aislamiento según norma DIN 57 740/VDE 0740 correspondientes a CEE 20. La protección antiparasitaria corresponde a la norma europea EN 55014. Introducción Datos técnicos Consejos para su seguridad Valor sonoro medido Valor medido de vibración Uso Conexión eléctrica22 ESPAÑOL PNEUMATIC 6000 S Con el fin de conseguir el golpe adecuado para taladrar en piedra, se ha creado el sistema electroneumático de percusión. De la misma manera que un operario golpea con un martillo sobre un cincel, la maza de percusión golpea directamente sobre el vástago de las brocas o cincels. El motor eléctrico hacer girar un cigueñal, éste mueve un pistón que se desplaza en un cilindro haciendo que la maza de percusión vaya y venga. Entre el pistón y la maza se genera un colchón de aire (de aquí percusión electroneumática). Así se consigue una alta potencia de golpe con reducido retroceso. La potencia de percusión no depende de la presión que se ejerza sobre la máquina. Breve descripción Sistema antivibratorio AVS. El motor de accionamiento está suspendido independientemente de la empuñadura de pistola; los elementos aislantes absorben hasta el 50% de la vibración cuando se taladra a percusión. El embrague de seguridad integrado impide que la máquina gire si la broca se ha atascado. Portabrocas de taladrado a percusión para herramientas con alojamiento SDS–max, los útiles se bloquean automáticamente después de insertarlos. Caja de engranajes metálica totalmente aislada para una gran duración y protección contra descargas eléctricas. Modificaciones: El texto, los diagramas y los datos son correctos en el momento de imprimir este manual. En interés de la mejora continua de nuestros productos, las especificaciones técnicas están sujetas a modificación sin previo aviso. Carcasa construida de manera ergonómica con softgrip en el mango trasero, para un trabajo cómodo y descansado. Mango adicional giratorio con amortiguación Tope de profundidad regulable Interruptor para conectar y desconectar la máquina, y para un arranque suave infinitamente variable. Selector de velocidad para conmutar entre taladrado a percusión y cincelado. Función de martillo electroneumático23 ESPAÑOL PNEUMATIC 6000 S Desconecte siempre el enchufe antes de llevar a cabo cualquier trabajo en la máquina. En el portabrocas de percusión se pueden instalar los útiles de trabajo usando el vástago SDS–max: - Broca para hormigón y mampostería - Cincel puntiagudo, Cincel plano. Cincel hueco. Use sólo útiles con vástago SDS–max!

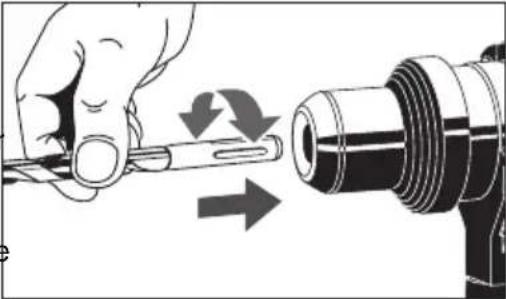

1. Limpie y engrase el vástago del útil.

2. Empuje el útil hasta el tope haciéndolo

girar ligeramente, el portabrocas se cierra automáticamente.

3. Compruebe que el útil está bloqueado

adecuadamente en su posición. Debe ser posible moverlo aproximadamente 10 mm en sentido longitudinal.

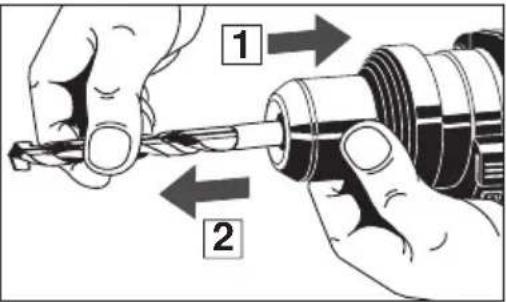

4. Tire del anillo hacia atrás en la dirección

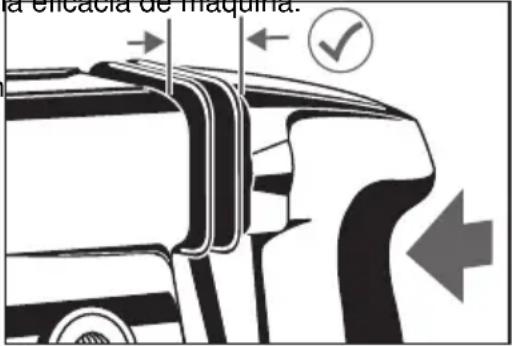

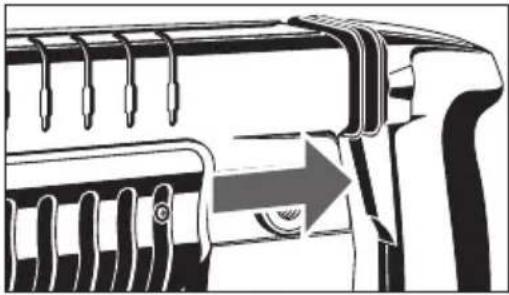

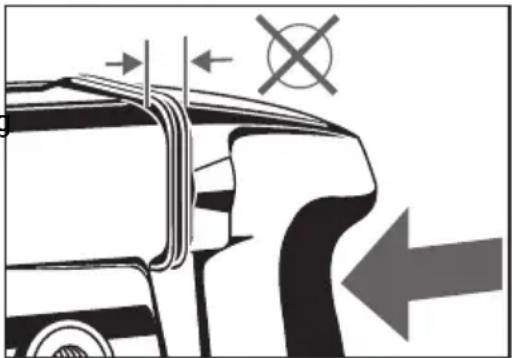

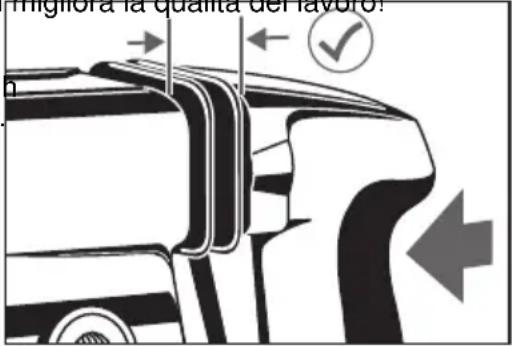

de la flecha y desmonte el útil. Una vez insertada la herramienta deseada, se puede seleccionar la función adecuada con el conmutador de función: giro (brocas SDS-MAX) o sin giro (Cinceles SDS-MAX). Para ello elegir la correspondiente posición en el conmutador. Taladrado a percusión desconexión de giro (cincelado) posición de ajuste posición de bloqueo del eje En ”posición de ajuste” el cincel se puede girar a mano al ángulo requerido. Después, bloquee el eje con el selector de velocidad mientras hace girar el cincel ligeramente hacia adelante y hacia atrás. Para un ajusteóptimo del útil de trabajo, gire ligeramente el mismo antes de proceder al bloqueo/fijación. No cambie nunca de herramienta con la máquina en funcionamento. En las primeras horas de uso de la máquina, funcionando en vacío, i aunque esté seleccionada la percusión, ésta ocasionalmente no se activa. NO ES NINGUNA AVERIA. Para activar nuevamente el sistema neumatico de percusión bastará presionar la broca o cincel contra el matarial a perforar y automaticamente empieza a percutir. Despues continue trabajando con ligera presión sobre la máquina. Insertando la broca o el cincel Introducir de la herramienta Sacar de la herramienta Conmutación Tal. a percusión Cincelado

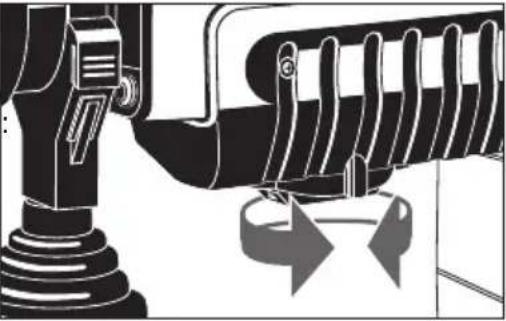

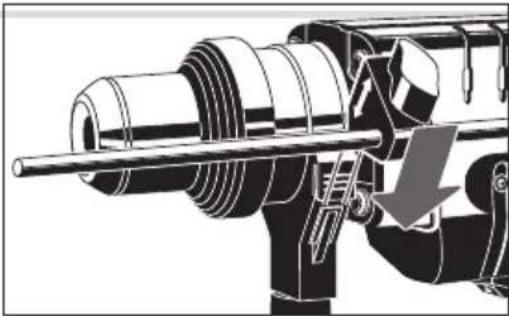

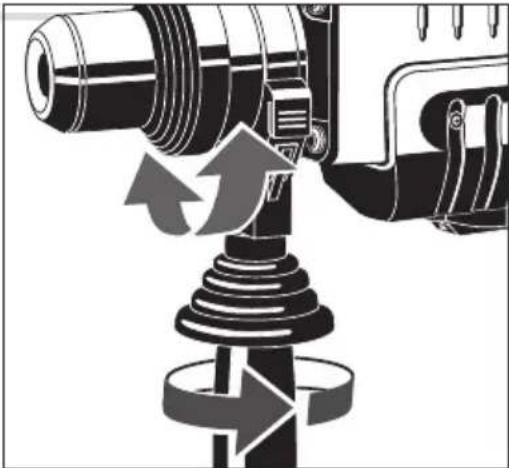

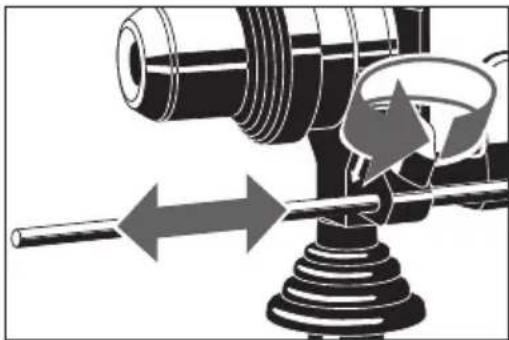

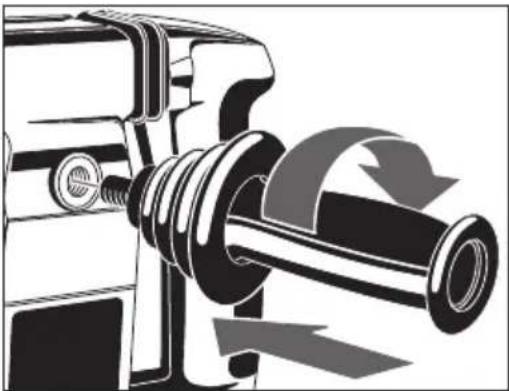

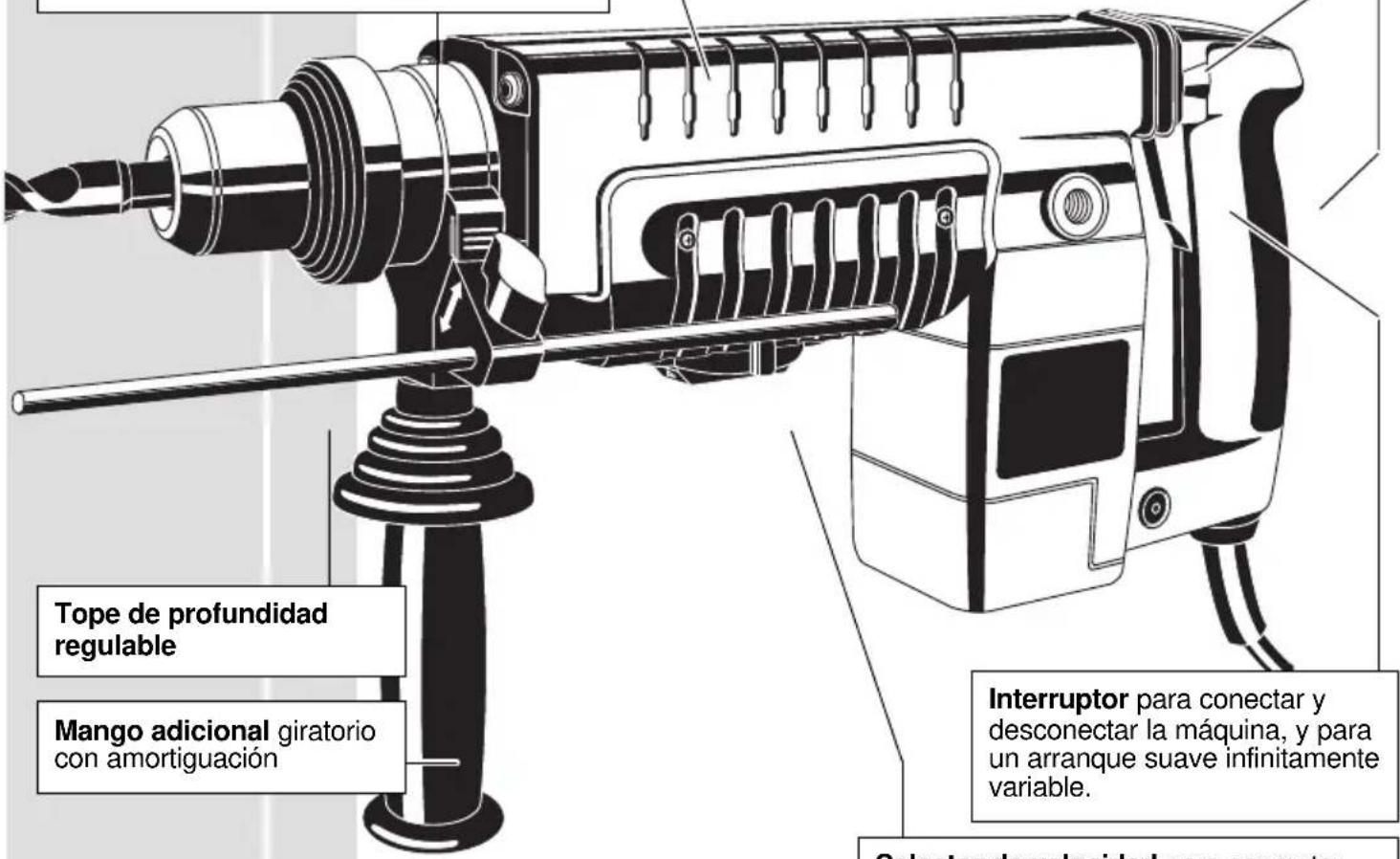

ESPAÑOL PNEUMATIC 6000 S Conexión: Pulse el interruptor Desconexión: Suelte el interruptor.. Las revoluciones se ajustan electrónicamente presionando más o menos el interruptor de conexión. El topede profundidad se puede utilizar, indistintamente; a la derecha o a la izquierda del mango lateral. Para ello enclavar el soporte del tope de profundidad en el mango lateral hasta que el corrojo encaje a tope. Para extraer el tope de profundidad, presionar en el cerrojo y tirar hacia fuera del soporte del tope. Para taladrar en serie a la misma profundidad, introducir el tope en el orificio correspondiente del mango lateral, y después de seleccionar la profundidad deseada fijarlo adecuadamente. El mango lateral se puede girar, para ello tal y como se muestra en la fotografía aflojar el mango, girarlo hasta alcanzar la posición deseada y volver a apretarlo firmemente. El mango lateral se puede utilizar fijado en el lateral de la carcasa.Esta posición es la apropiada para taladrar hacia abajo (suelo), o hacia arriba (techo). Para ello desenroscar el mango de su soporte delantero y enroscarlo en el orificio correspondiente del lateral de la carcasa. Control de conexión - desconexión Tope de profundidad Empuñadura25 ESPAÑOL PNEUMATIC 6000 S Ejerciendo más presión no se aumenta la eficacia de máquina. Con una presión moderada, funciona optimamente el dispositivo Antivibración; se observará con ello que los pliegues solo se cierran ligeramente. Con fuerte presión. se cerrarán los pliegues totalmente y la vibración se notará de manera apreciable en el mango. Saque la broca del taladro de vez en cuando para limpiar el polvo. Conmute a taladrado a percusión para hormigón, losetas y ladrillos duros, piedra, cemento duro y mármol (pero no cuando taladre la superficie de mármol). Para baldosas, piedras de pavimento, losetas y ladrillos blandos, cemento blando, ladrillos de cemento y cenizas de cok y yeso, cambie a taladrado normal. Use brocas para mampostería con punta de metal duro. Cuando taladre una superficie lisa dura (por ejemplo losetas), cubra el punto a taladrar con cinta adhesiva para impedir que resbale la punta de la broca. Cuando haya disminuído la potencia de la percusión, llevar la máquina al Servicio de Asistencia Técnica. Las ranuras de ventilación de la máquina deben estar despejadas en todo momento. La máquina viene equipada de origen con escobilla autodesconectantes. Ello evita que los muelles de las escobillas puedan dañar el colector del rotor cuando se gastan. Si las escobillas desconectan o disminuye la potencia de percusión, por favor póngase en contacto con su centro de servicio autorizado AEG. De este modo, la máquina estará siempre preparada para trabajar y ofrecerá una larga vida de servicio. Solo se deben utilizar accesorios y piezas de repuestos AEG. Piezas cuyo recambio no está descrito en las instrucciones de uso, deben sustituirse en un centro de asistencia técnica AEG (Consulte el folleto Garantia/Direcciones de Centros de Asistencia Técnica). En caso necesario, puede solicitar un despiece de la herramienta. Por favor indique el número de impreso de diez dígitos que hay en la etiqueta y pida el despiece a la siguiente dirección: Atlas Copco Elektrowerkzeuge GmbH, Postfach 320, D–71361 Winnenden. Los accesorios y sus correspondientes números para pedido, están reflejados en nuestros catálogos. Sugerencias de trabajo Sugerencias Mantenimiento Accesorios26 PORTUGUES PNEUMATIC 6000 S Como pessoa exigente decidiu-se pela qualidade – qualidade Atlas Copco. Construimos para si uma ferramenta eléctrica duradoura e segura. Um trabalho eficiente e tanto quanto possível isento de perigo só é, no entanto possível se ler e observar as presentes instruções de serviço. Queremos que também no futuro se decida pelas Ferramentas eléctricas AEG da Atlas Copco Potência absorvida 1020 W. . . . . . . . . . . . . . . . Nº de rotações em vazio 0–550 min

Declaramos bajo nuestra sola responsabilidad que est e producto está en conformidad con las normas o documentos normalizados siguientes. EN 50144, EN 55104, EN 55014, EN 61000-1, HD 400 de acuerdo con las regulaciones 89/392/CE, 73/23/CE, 89/336/CE PORTUGUES
