BRUKSANVISNING TS 55 E AEG

Nor Norsk CESAMSVARSERKLÆRING Vi erklærer på eget ansvar at dette produktet stemmer overens med de følgende normer eller normative dokumenter. EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-2-3, i henhold til bestemmelsene i direktivene 2006/42/EF, 2004/108/EØF Rainer KumpfManager Product Development Autorisert til å utarbeide den tekniske dokumentasjonen Winnenden, 2010-10-25 NETTILKOPLING Skal bare tilsluttes enfasevekselstrøm og bare til den på skiltet angitte nettspenning. Tilslutning til stikkontakter uten jordet kontakt er mulig fordi beskyttelse beskyttelsesklasse II er forhanden. VEDLIKEHOLD Hold alltid lufteåpningene på maskinen rene. Må kun rengjøres med en tørr klut. Mange typer rengjøringsmidler skader plast eller andre isolerte deler. Hold apparatet rent og tørt og fritt for olje og fett. Bruk kun AEG tilbehør og reservedeler. Komponenter der utskiftning ikke er beskrevet skal skiftes ut hos AEG kundeservice (se brosjyre garanti/kundeserviceadresser). Ved behov kan du be om en eksplosjonstegning av apparatet hos din kundeservice eller direkte hos AEG Elektrowerkzeuge, Max-Eyth-Straße10, D-71364Winnenden, Germany. Oppgi maskintype og det tisifrete nummeret på typeskiltet. SYMBOLER Les nøye gjennom bruksanvisningen før maskinen tas i bruk. OBS! ADVARSEL! FARE! Støvet som oppstår ved arbeidet er ofte helsefarlig og skal ikke komme i kontakt med kroppen. Bruk derfor vernemaske som er egnet for støv. Bruk alltid vernebrille når du arbeider med maskinen. Trekk støpslet ut av stikkontakten før du begynner arbeider på maskinen. Tilbehør - inngår ikke i leveransen, anbefalt komplettering fra tilbehørsprogrammet. Massivt tre (hardt, mykt), spon- og treberplater, laminert tre, stavplater (hobbyplater), ner- og laminerte plater. Plastikk, berforsterket plastikk (GFK), papir og sto, akrylglas. Gipsplater og sementberplater Aluminiumplater og proler til en tykkelse til 15 mm Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.42 Sve Svenska VARNING! Läs alla säkerhetsanvisningar och andra tillhörande anvisningar, även de i den medföljande broschyren. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk. SÄKERHETSUTRUSTNING FARA: Håll händerna på betryggande avstånd från sågområdet och sågklingan. Håll andra handen på stödhandtaget eller motorhuset. Om båda händerna hålls på sågen kan de inte skadas av sågklingan. För inte in handen under arbetsstycket. Klingskyddet kan under arbetsstycket inte skydda handen mot sågklingan. Anpassa sågdjupet till arbetsstyckets tjocklek. Den synliga delen av en tand under arbetsstycket måste vara mindre än en hel tand. Arbetsstycket som ska sågas får aldrig hållas i handen eller över benen. Säkra arbetsstycket på ett stabilt underlag. Det är viktigt att arbetsstycket hålls fast ordentligt för undvikande av kontakt med kroppen, inklämning av sågklinga eller förlorad kontroll över sågen. Håll fast apparaten med hjälp av de isolerade greppytorna när du utför arbeten där arbetsverktyget skulle kunna träa på dolda elledningar eller kablar. Om man kommer i kontakt med en spänningsförande ledning, så kan även de delar på verktyget som är av metall bli spänningsförande och leda till att man får en elektrisk stöt. Vid längsriktad sågning ska alltid ett anslag eller en rak kantstyrning användas. Detta förbättrar snittnoggrannheten och minskar risken för att sågklingan kommer i kläm. Använd alltid sågklingor med rätt storlek och lämpligt infästningshål (t.ex. i stjärnform eller rund). Sågklingor som inte passar till sågens monteringskomponenter roterar orunt och leder till att kontrollen förloras över sågen. Använd aldrig skadade eller felaktiga underläggsbrickor eller skruvar för sågklingan. Underläggsbrickorna och skruvarna för sågklingan har konstruerats speciellt för denna såg för optimal eekt och driftsäkerhet. Orsaker för och eliminering av bakslag: - ett bakslag är en plötslig reaktion hos en sågklinga som hakat upp sig, klämts fast eller är fel inriktad och som leder till att sågen okontrollerat lyfts upp ur arbetsstycket och kastas mot användaren; - om sågklingan hakar upp sig eller kläms fast i sågspåret som går ihop, kommer klingan att blockera varefter motorkraften kastar sågen i riktning mot användaren; - om sågklingan snedvrids i sågspåret eller är fel inriktad, kan tänderna på sågklingans bakre kant haka upp sig i arbetsstyckets yta varvid sågklingan går ur sågspåret och hoppar bakåt mot användaren. Bakslag uppstår till följd av missbruk eller felaktig hantering av sågen. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan. VARNING Den i de här anvisningarna angivna vibrationsnivån har uppmätts enligt ett i EN 60745 normerat mätförfarande och kan användas vid jämförelse mellan olika elverktyg. Nivån är även lämplig att använda vid en preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av det aktuella elverktyget. Men om elverktyget ska användas i andra användningsområden, tillsammans med avvikande insatsverktyg eller efter otillräckligt underhåll, kan vibrationsnivån skilja sig. Det kan öka vibrationsbelastningen betydligt under hela arbetstiden. För att få en exaktare bedömning av vibrationsbelastningen ska även den tid beaktas, under vilken elverktyget är avstängt eller är påslaget, utan att det verkligen används. Det kan reducera vibrationsbelastningen betydligt under hela arbetstiden. Lägg som skydd för användaren fast extra säkerhetsåtgärder mot vibrationernas verkan, som till exempel: underhåll av elverktyg och insatsverktyg, varmhållning av händer och organisering av arbetsförlopp. TS 55 E Nominell upptagen eekt ..................................1500 W Obelastat varvtal ................................................5500 min

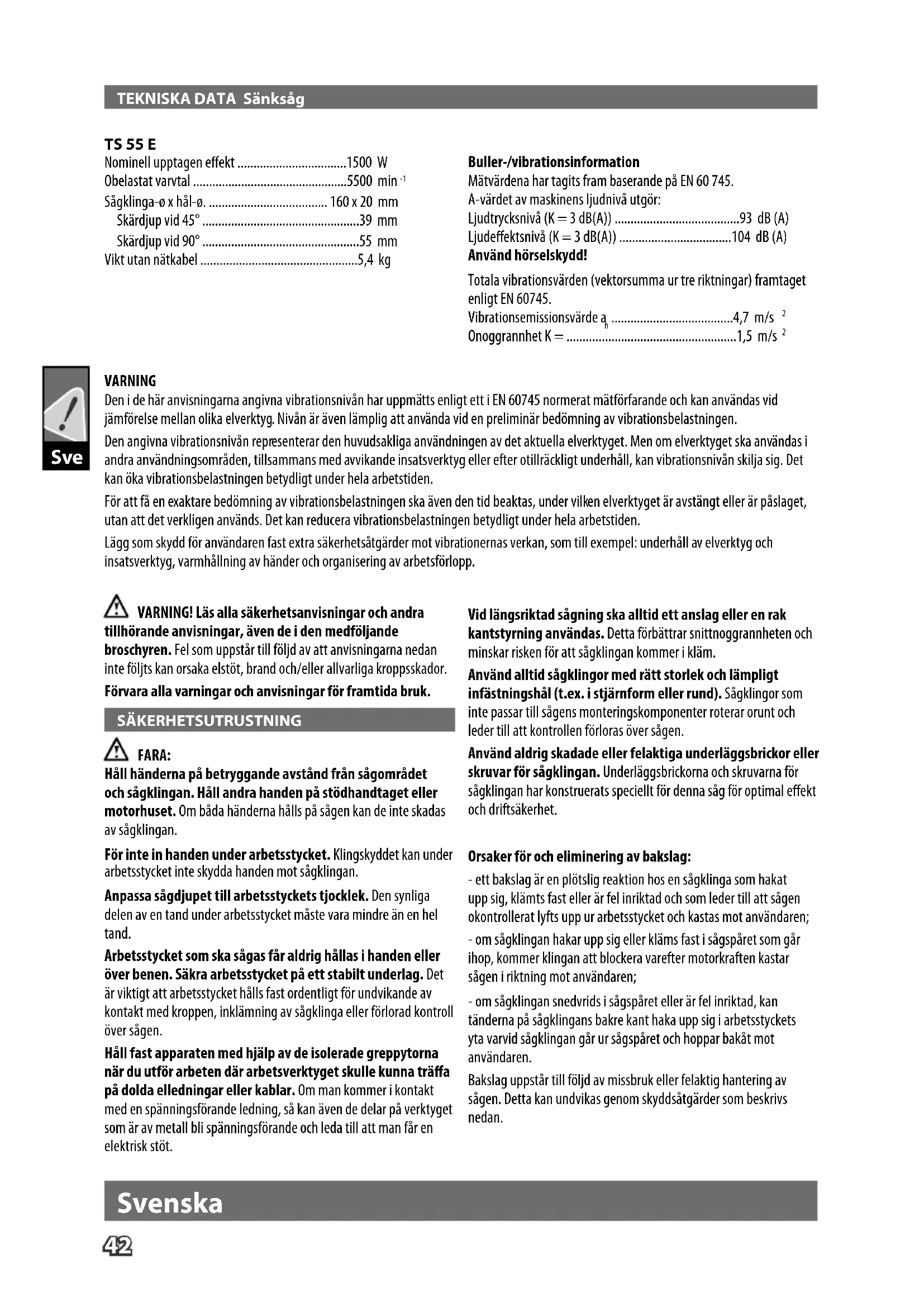

TEKNISKA DATA Sänksåg43 Sve Svenska Håll stadigt i sågen med båda händerna och håll armarna i ett läge som möjliggör att hålla stånd mot de bakslagskrafter som eventuellt uppstår. Stå alltid på sidan om sågklingan; håll aldrig sågklingan i linje med kroppen. Vid ett bakslag kan cirkelsågen hoppa bakåt men användaren kan behärska bakslagskraften om lämpliga åtgärder vidtagits. Om sågklingan kommer i kläm eller sågning avbryts av annan orsak, släpp Till-Från strömställaren och håll kvar sågen i arbetsstycket tills sågklingan stannat fullständigt. Försök aldrig dra sågen ur arbetsstycket eller bakåt så länge sågklingan roterar eller risk nns för att bakslag uppstår. Lokalisera orsaken för inklämd sågklinga och avhjälp felet. Vill du återstarta en såg som sitter i arbetsstycket centrera sågklingan i sågspåret och kontrollera att sågklingans tänder inte hakat upp sig i arbetsstycket. Är sågklingan inklämd kan den gå upp ur arbetsstycket eller orsaka bakslag vid återstart av sågen. Stöd stora skivor för att reducera risken för ett bakslag till följd av inklämd sågklinga. Stora och tunga skivor kan böjas ut. Skivorna måste därför stödas på båda sidorna både i närheten av sågspåret och vid skivans kanter. Använd inte oskarpa eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag. Före sågning påbörjas dra stadigt fast inställningsanordningarna för sågdjup och snittvinkel. Om inställningarna förändras under sågning kan sågklingan klämmas fast och orsaka bakslag. Var speciellt försiktig vid „insågning“ på ett dolt område, t.ex. i en färdig vägg. Den inträngande sågklingan kan blockera vid sågning i dolda objekt och förorsaka bakslag. Funktion för den skyddshuven Kontrollera innan sågen används att klingskyddet stängs felfritt. Sågen får inte tas i bruk om klingskyddet inte är fritt rörligt och inte stängs omedelbart. Kläm eller bind inte fast det undre klingskyddet i öppet läge. Om sågen av misstag faller ner på golvet kan det undre klingskyddet deformeras. Kontrollera att klingskyddet är fritt rörligt och att det vid alla snittvinklar och sågdjup varken berör sågklingan eller andra delar. Kontrollera tillståndet och funktionen på ädern till klingskyddet. Låt sågen repareras innan den tas i bruk om klingskyddet eller ädern inte fungerar felfritt. Skadade delar, klibbiga avlagringar eller anhopning av spån kan hindra det undre klingskyddets rörelse. Säkra sågens styrplatta mot förskjutning vid „insågning“ som inte utförs lodrätt. En förskjutning åt sidan kan medföra att sågklingan kläms fast och leder till bakslag. Se till att sågklingan skyddas av klingskyddet när sågen läggs bort på arbetsbänk eller golv. En oskyddad och roterande sågklinga föryttar sågen bakåt och kan såga allt som är i vägen. Beakta även sågens eftergång. Klyvknivens funktion Använd endast den klyvkniv som passar till aktuell sågklinga. Klyvkniven måste vara tjockare än sågklingans stamblad men tunnare än tandbredden på sågklingan. Justera klyvkniven enligt beskrivning i bruksanvisningen. Fel tjocklek, läge och inriktning kan vara orsaken till att klyvkniven inte eektivt förhindrar ett bakslag. Använd alltid klyvkilen även vid sänksnitt. Klyvkilen trycks uppåt vid sänkningen och ädrar in i sågspåret efter nedsänkningen, när man skjuter sågen framåt. För att klyvkniven ska fungera måste den sitta i sågspåret. Vid korta snitt kan klyvkniven inte förhindra ett bakslag. Sågen får inte användas med deformerad klyvkniv. Redan en liten störning kan bromsa upp klingskyddets stängning. Bär hörselskydd. Bullerbelastning kan orsaka hörselskador. Använd skyddsutrustning. Använd alltid skyddsglasögon när du använder maskinen. Som skyddsutrsutning rekommenderar vi t ex en dammskyddsmask, skyddshandskar, stabila och halksäkra skor, hjälm och hörselskydd. Dammet som uppkommer vid arbeten med denna maskin kan vara skadligt för hälsan (t.ex. vid bearbetning av ek eller bok, sten, färg, som kan innehålla bly eller andra skadliga kemikalier) om de når kroppen. Använd ett utsugningssystem och bär skyddsmask. Avlägsna kvarblivande damm med t.ex. en dammsugare. Drag alltid ur kontakten när du utför arbeten på maskinen. Maskinen skall vara frånkopplad innan den anslutes till väggurtag. Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg kabeln bakåt i förhållande till arbetsriktningen. Bryt alltid strömmen vid ombyggnads- och servicearbeten. Sågklinga, vars värden inte överensstämmer med data i denna bruksanvisning, får ej användas. Slipskivor får inte användas! Vid bearbetning av aluminium ska av säkerhetsskäl följande åtgärder vidtas: - Förkoppla en felström-skyddsbrytare (FI, RCD, PRCD). - Anslut maskinen till en lämplig utsugningsutrustning. - Rengör maskinen regelbundet från dammavlagringar i motorhuset och skyddskåpan. - Aluminium får endast sågas med för detta ändamål godkända sågblad. - När du sågar skivor och plattor krävs smörjning med fotogen. Proler med tunna väggar (upp till 3 mm) kan bearbetas utan smörjning.

ANVÄND MASKINEN ENLIGT ANVISNINGARNA

Cirkelsågen kan användas för att såga massivt trä, limmat trä, träliknande material, aluminiumproler, mjukt metall och plast. Maskinen får endast användas för angiven tillämpning.44 Sve Svenska

Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och dokument EN60745, EN55014-1, EN 55014-2, enl. bestämmelser och riktlinjerna 2006/42/EG, 2004/108/EEG Rainer KumpfManager Product Development Befullmäktigad att sammanställa teknisk dokumentation. Winnenden, 2010-10-25

Får endast anslutas till 1-fas växelström och till den spänning som anges på dataskylten. Anslutning kan även ske till eluttag utan skyddskontakt, eftersom konstruktionen motsvarar skyddsklass II. SKÖTSEL Se till att motorhöljets luftslitsar är rena. Rengör endast med en torr duk. Många rengöringsmedel skadar plast och andra isolerade delar. Håll apparaten ren och torr, fri från olja och fett. Använd endast AEG tillbehör och reservdelar. Reservdelar vars utbyte ej beskrivs bytes bäst av AEG auktoriserad serviceverkstad (se broschyr Garanti/Kundtjänstadresser). Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som nns på typskylten) erhållas från: AEG Elektrowerkzeuge, Max-Eyth-Straße10, D-71364Winnenden, Germany. SYMBOLER Läs instruktionen noga innan du startar maskinen. OBSERVERA! VARNING! FARA! Det damm som bildas under arbetets gång är ofta hälsofarligt och det ska inte komma in i kroppen. Bär därför lämplig skyddsmask. Använd alltid skyddsglasögon. Drag alltid ur kontakten när du utför arbeten på maskinen. Tillbehör - Ingår ej i leveransomfånget, erhålles som tillbehör. Massivt trä (hårt, mjukt), spån- eller hårdberskivor, sandwichskivor, lamellträ, fanérskivor och skivor med beläggning Plast, berarmerad plast (GfK), papper och väv, akrylglas Gips- och cementbundna berskivor Aluminiumskivor och -proler upp till 15 mm Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.45
