用户手册 TS 55 E AEG

根据工件的厚度设定锯深。不可以让锯齿完全突出於工作之外。

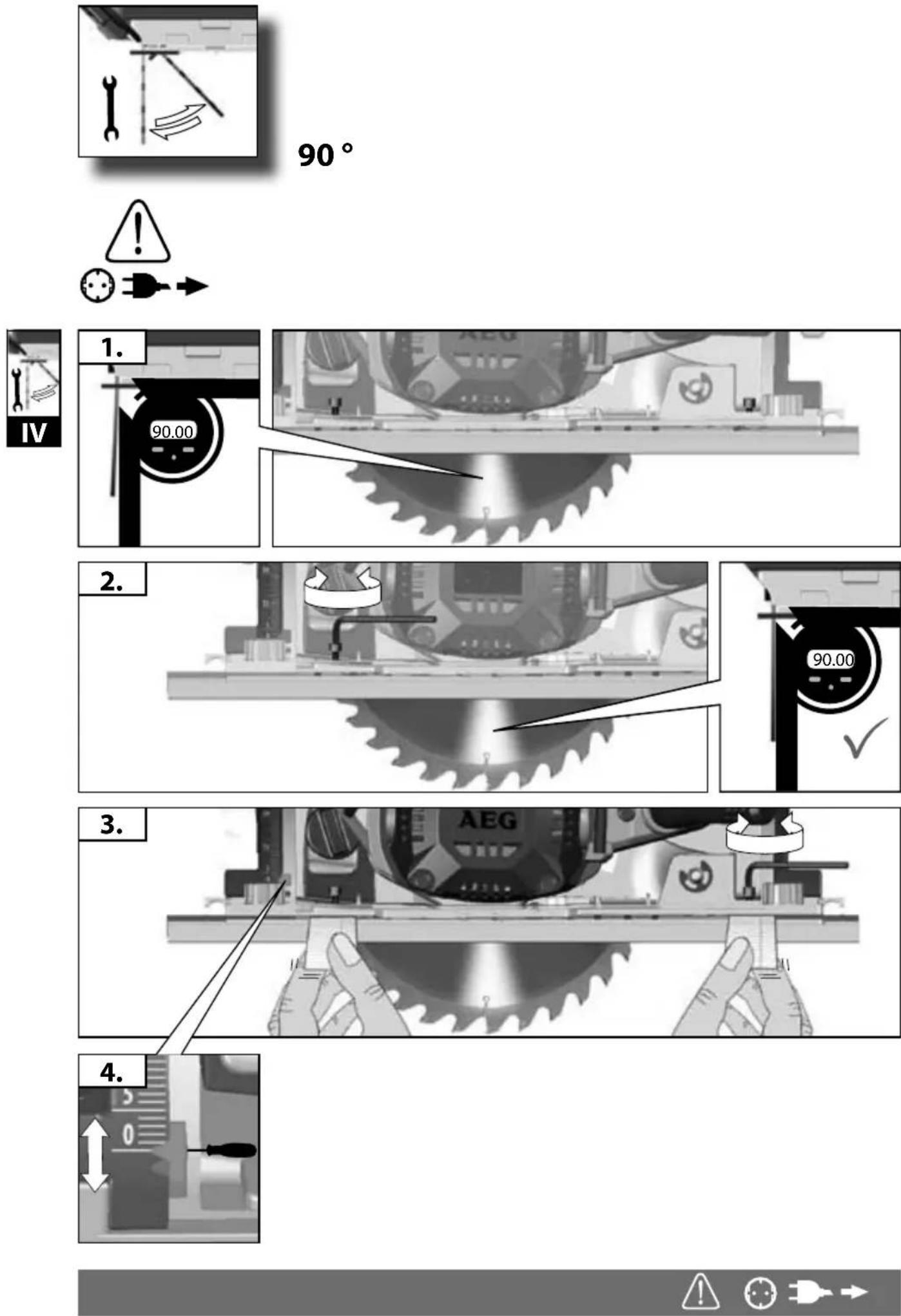

如果必须更改导引板和锯刀片之间的角度（90度），则要调整校正螺丝。

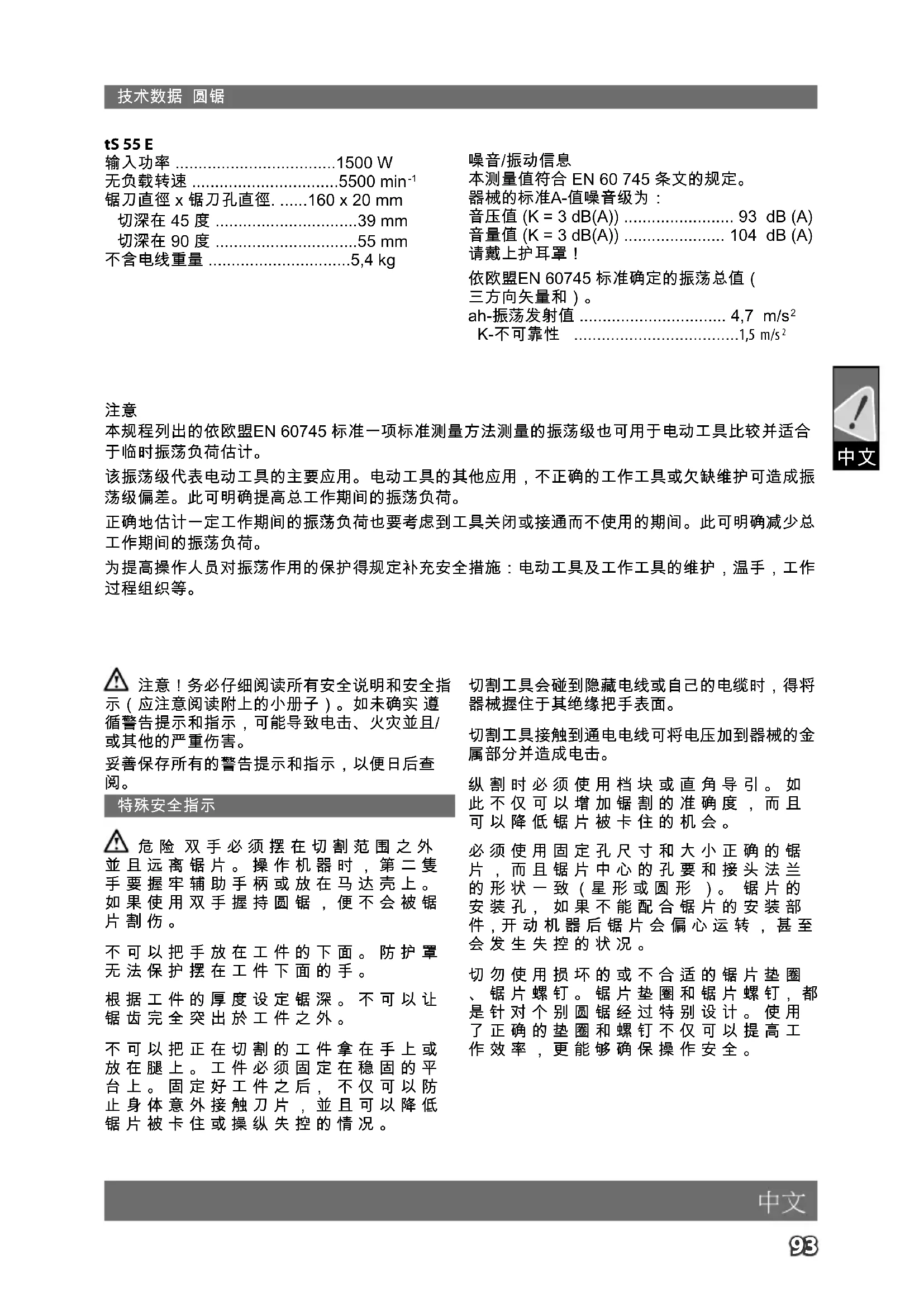

切深在 45 度 ..... 39 mm

切深在 90 度 ..... 55 mm

不含电线重量 5,4 kg

噪音/振动信息

本测量值符合 EN 60 745 条文的规定。

器械的标准A-值噪音级为：

音压值 (K = 3dB(A)) 93 dB (A)

音量值 (K = 3 dB(A)) 104 dB (A)

请戴上护耳罩！

依欧盟EN 60745 标准确定的振荡总值（

三方向矢量和）。

ah-振荡发射值 4,7 m/s²

K-不可靠性 1,5 m/s ^2

注意

本规程列出的依欧盟EN 60745 标准一项标准测量方法测量的振荡级也可用于电动工具比较并适合于临时振荡负荷估计。

该振荡级代表电动工具的主要应用。电动工具的其他应用，不正确的工作工具或欠缺维护可造成振荡级偏差。此可明确提高总工作期间的振荡负荷。

正确地估计一定工作期间的振荡负荷也要考虑到工具关闭或接通而不使用的期间。此可明确减少总工作期间的振荡负荷。

为提高操作人员对振荡作用的保护得规定补充安全措施：电动工具及工作工具的维护，温手，工作过程组织等。

注意！务必仔细阅读所有安全说明和安全指 应注意阅读附上的小册子）。如未确实遵 告提示和指示，可能导致电击、火灾并且/ 其他的严重伤害。

妥善保存所有的警告提示和指示，以便日后查阅。

特殊安全指示

危险双手必须摆在切割范围之外且远离锯片。操作机器时，第二隻要握牢辅助手柄或放在马达壳上。使用双手握持圆锯，便不会被锯削伤。

不可以把手放在工件的下面。防护罩无法保护摆在工件下面的手。

根据工件的厚度设定锯深。不可以让锯齿完全突出於工件之外。

不可以把正在切割的工件拿在手上或放在腿上。工件必须固定在稳固的平台上。固定好工件之后，不仅可以防止身体意外接触刀片，并且可以降低锯片被卡住或操纵失控的情况。

切割工具会碰到隐藏电线或自己的电缆时，得将器械握住于其绝缘把手表面。

切割工具接触到通电电线可将电压加到器械的金属部分并造成电击。

纵割时必须使用档块或直角导引。如此不仅可以增加锯割的准确度，而且可以降低锯片被卡住的机会。

必须使用固定孔尺寸和大小正确的锯片，而且锯片中心的孔要和接头法兰的形状一致（星形或圆形）。锯片的安装孔，如果不能配合锯片的安装部件，开动机器后锯片会偏心运转，甚至会发生失控的状况。

切勿使用损坏的或不合适的锯片垫圈、锯片螺钉。锯片垫圈和锯片螺钉，都是针对个别圆锯经过特别设计。使用了正确的垫圈和螺钉不仅可以提高工作效率，更能够确保操作安全。

反弹的原因和如何避免反弹

- 所谓反弹，指的是一种突然的机器反应。导致机器反弹的原因可能是，锯片被钩住了、卡住了或者锯片的安装方式错误。此时，失控的机器会从工件中滑出，并朝著操作者的方向移动；

- 如果锯片被钩住后卡在锯缝中，锯片转速顿时降低，此时马达的强大反衝力，会急速地把机器弹向操作者；

- 如果锯片在锯缝中扭曲了或者未安装正确，可能导致锯片后端的锯齿卡在工件表面上，更进而把整个锯片从锯缝中拔出，并且锯片也会猛然地朝著操作者的方向弹跳。

使用错误或操作不当，都会导致圆锯反弹，为了避免上述情况，请确实遵循以下各安全措施。

使用双手握紧圆锯，持机的姿势必须能够抵挡住机器强大的反弹力道。操作机器时要站在机器的侧面，千万不可以让锯片和身体站在同一直线上。反弹时圆锯会向后衝撞，但操作者如果采取正确的防范措施，便能够及时控制住弹力。

如果锯片卡住了，或锯割过程因为任何原因突然中断了，必须马上放鬆起停开关，並静待插在工件中的锯片完全停止运动。只要锯片仍继续运动，千万不可尝试著从工件中拔出锯片，或向后抽拉圆锯，否则可能发生反弹。找出导致锯片卡住的原因，並设法排除障碍。

重新开动插在工件中的圆锯时，必须先把锯片放在锯缝的中心，然后检查是否仍有锯齿陷在工件中。如果锯片被卡住了，重新开动机器时，锯片可能滑出锯缝或者导致机器反弹。

固定好大的平板，以防止锯片被卡住以及机器反弹。大的平板由于自身重量容易向下弯曲，必须在平板下端的两侧安排支撑，一个放在锯线的附近，一个放在平板的边缘。

不可使用已经变钝或受损的锯片。锯齿如果已经变钝或位置不正，容易因为锯缝过窄，而提高锯割时的磨擦、卡住锯片并引起反弹。

锯割之前必须收紧锯深调整杆和锯角调整杆。如果锯割时设定突然改变了，可能导致锯片被卡牢并且引起反弹。

在墙壁和隐蔽处进行潜锯时必须特别留心。突出的锯片可能接触会引起反弹的物品。

下面保护罩的功能

使用机器之前先检查防护罩是否能正确关闭。切勿使用防护罩无法自由移动、无法马上关闭的机器。千万不可以夹住或绑著防护罩，进而曝露出刀片。如果不小心让圆锯掉落地面，防护罩可能弯曲变形。检查防护罩是否能自由移动。在任何锯割角度和锯割深度，防护罩都不能接触锯片或其它的机件。

检查防护罩回转弹簧的运作功能和状况。如果防护罩和弹簧无法正常运作，则必须在使用之前把机器送给专业人员维修。损坏的零件、残留在防护罩上的树脂或锯屑，都会减缓防护罩的反应速度。

进行潜锯时，如果锯角不是设定为90度，必须固定好底盘，不可以让底盘滑动。如果锯片朝侧面滑开了，容易卡住，更进而导致机器反弹。

把圆锯放在工作台或地板上之前，务必检查防护罩是否已经完全遮盖住锯片。如果防护罩未关闭，而锯片仍继续转动，整个电锯会向后滑走，并割坏所有锯线范围内的物品。注意关机后锯片继续转动至完全停止所需的时间。

根据所使用的锯片选择合适的开缝楔子。选用的开缝楔子必须比刀体还厚，但是又不能大过锯刃的宽度。

根据使用说明书上的描述调整开缝楔子。留错空隙、位置不正确和校准错误，都会影响开缝楔子防止反弹的功能。

开缝楔子必须安装在锯缝中才能发挥功效。在短的锯线中安装开缝楔，不具备防止反弹的功能。

如果发现开缝楔弯曲了，切勿操作圆锯。极小的干扰都会降低防护罩的关闭速度。

中文

请戴上耳罩。工作噪音会损坏听力。

使用防护装备。操作机器时务必佩戴护目镜。最好也使用下列的防护装备，例如防尘面具、护手套、坚固而且止滑的工作鞋、安全头盔和耳罩等。

工作中产生的废尘往往有害健康（例如加工橡木，山毛榉，石材以及上了颜料的工件；颜料中可能含铅或其它有害物质），最好不要让此类物质接触身体。操作机器时请使用吸尘装置并佩戴防尘面罩。彻底清除堆积的灰尘，例如使用吸尘器。

在机器上进行任何修护工作之前，务必从插座上拔出插头。

确定机器已经关闭了才可以插上插头。

电源线必须远离机器的作业范围。操作机器时电线必须摆在机身后端。

使用之前，先检查机器、电源电线、延长线和插头是否有任何坏损。损坏的零件只能交给专业电工换修。

锯刀片的规格如果与本说明书提供的规格不符，请勿使用。

不可安装研磨片。

由于安全原因，加工铝材时应遵守下列措施：

• 应预接故障电流保护开关 (FI, RCD, PRCD)。
• 应把适合的吸尘器连接到机器。
• 应经常清除电动机外壳与保护罩内的灰尘积。
• 只能用专用锯片锯切铝材。
• 锯切板材时应用煤油润滑，较薄的板材（厚度不超过3毫米）可以不用润滑加工。

正确地使用机器

本电动手提圆刀锯，适合割锯实木、胶粘木、仿木材料和塑料等。

请依照本说明书的指示使用此机器。

电源插头

☐ 只能连接单相交流电，只能连接机器铭牌上规定的电压。本机器也可以连接在没有接地装置的插座上，因为本机器的结构符合第Ⅱ级绝缘。

维修

机器的通气孔必须随时保持清洁。

只能使用干燥的布擦拭机器。某些清洁剂会侵蚀机器上的塑料或绝缘零件。机器必须维持清洁并保持干燥。机器上不可沾染油或润滑脂。

只能使用 AEG 的配件和零件。缺少检修说明的机件如果损坏了，必须交给 AEG 的顾客服务中心更换（参考手册 “保证书 / 顾客服务中心地址”）。

如果需要机器的分解图，可以向您的顾客服务中心或直接向 AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany。索件时必须提供以下资料：机型和机器铭牌上的十位数号码。

符号

使用本机器之前请详细阅读使用说明书。

请注意!警告!危险!

工作尘往往有害健康，不可以让工作尘接触身体。工作时请佩戴合适的防尘面具。

操作机器时务必佩戴护目镜。

在机器上进行任何修护工作之前，务必从插座上拔出插头。

配件 - 不包含在供货范围中。请另外从配件目录选购。

实木（硬或软）、木屑板与硬纤维板、层压板、桌面板、胶合板和涂层板

塑料、玻璃纤维增强热固塑料（GfK）、纸与布、丙烯玻璃

石膏和混凝土纤维板

厚度不大于15毫米的铝板和铝型材

不可以把损坏的电动工具丢弃在家庭垃圾中！根据被欧盟各国引用的有关旧电子机器的欧洲法规2002/96/EC，必须另外收集旧电子机器，並以符合环保规定的方式回收再利用。
