Марка	AEG
Модел	TS 55 E
Тип на производ	Циркуларна пила
Номинална моќност	1500 W
Брзина на вртење без оптоварување	5500 мин⁻¹
Дијаметар на пила	160 мм
Отвор на пила	20 мм
Длабочина на сечење под 90°	55 мм
Длабочина на сечење под 45°	39 мм
Тежина (без кабел)	5,4 кг
Ниво на звучен притисок	93 dB(A) (K=3 dB)
Ниво на јачина на звук	104 dB(A) (K=3 dB)
Вредност на вибрации	4,7 m/s² (K=1,5 m/s²)
Класа на заштита	II (двојна изолација)
Погодни материјали	Масивно дрво, иверка, пластика, алуминиум до 15 мм
Безбедност	Заштитен капак, расколник, задолжителна заштита за слух
Одржување	Исчистете ги отворите за вентилација со сува крпа; без масло или маст
Резервни делови	Достапни во сервисната служба на AEG
Усогласеност	EN 60745, директиви 2006/42/ЕЗ, 2004/108/ЕЗ

Често поставувани прашања - TS 55 E AEG

Како да се прилагоди длабочината на сечење?

Прилагодете ја длабочината на сечење според дебелината на работното парче: помалку од еден цел заб на пилата треба да се појави под работното парче. Користете го поставеното прилагодување на машината.

Како да се замени пилата?

Исклучете го уредот. Користете пила со правилна големина (160 x 20 мм) со соодветен отвор. Никогаш не користете оштетени подложки или завртки. Следете ги упатствата од прирачникот.

Кои се важните безбедносни упатства?

Секогаш носете заштита за слух, очила и маска против прашина. Држете ја пилата со двете раце, држете ги рацете подалеку од зоната на сечење. Исклучете пред одржување.

Како да се одржува циркуларната пила?

Исчистете ги отворите за вентилација со сува крпа. Одржувајте го уредот чист и сув, без масло или маст. Поправете ги неисправните делови кај специјалист на AEG.

Што да се прави во случај на контраудар?

Контраудар се јавува ако пилата се заглави. Држете ја цврсто пилата, поставете го телото странично во однос на пилата. Не форсирајте и не отстранувајте ја пилата додека се движи. Отстранете ја причината (тапа пила, лошо поддржано работно парче).

Може ли да сечем алуминиум?

Да, со специјална пила за алуминиум. Користете прекинувач за диференцијална заштита (FI/RCD) и правосмукалка. Подмачкајте со керозин за панели; тенки профили (<3 мм) може да се сечат без подмачкување.

Кој тип на пила да се користи?

Користете пили со дијаметар 160 мм и отвор 20 мм, соодветни за материјалот (дрво, обоени метали, пластика). Никогаш не користете брусни дискови.

Како да се прилагоди аголот на сечење?

Основната плоча може да се наклони до 45°. Користете го завртката за корекција доколку е потребно за да се обезбеди агол од 90° во однос на пилата.

Каде да се најдат резервни делови?

Обратете се до сервисна станица на AEG наведувајќи го десетцифрениот број од натписната плочка. Експлодиран приказ е достапен на барање.

Како да се намалат вибрациите?

Користете добро наострени пили, одржувајте ја алатката во добра состојба, носете антивибрациони ракавици и правете редовни паузи. Измерените вибрации се 4,7 m/s² (K=1,5).

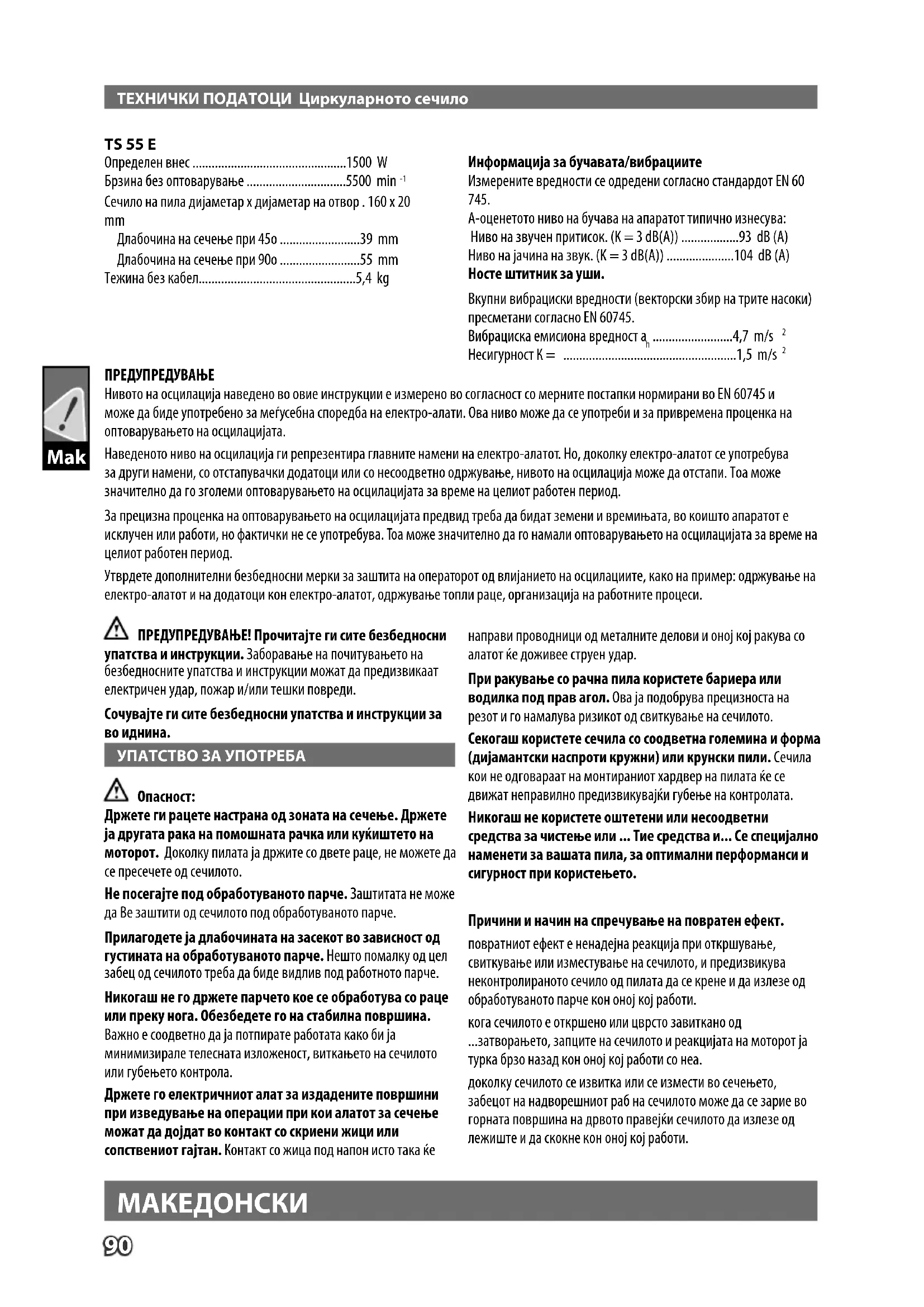

КОРИСНИЧКИ ПРИРАЧНИК TS 55 E AEG

Прилагодете ја длабочината на засекот во зависност од густината на обработуваното парче. Нешто помалку од цел забец од сечилото треба да биде видлив под работното парче.

Доколку е потребно корегирање на аголот од 90° водечката површина кон сечилото на пилата, користет го шрафот за корекција.

Тежина без мрежов кабел ....5,4 kg

Определен внес .....1500 W

Брзина без оптоварување ....5500 min⁻¹

Сечило на пила дијаметар х дијаметар на отвор . 160 x 20 mm

Длабочина на сечење при 45° ......39 mm

Длабочина на сечење при 90° ....55 mm

Тежина без кабел....5,4 kg

Информација за бучавата/вибрациите

Измерените вредности се одредени согласно стандартот EN 60 745.

A-оценетото ниво на бучава на апаратот типично изнесува: Ниво на звучен притисок. (K = 3 dB(A)) .....93 dB (A)

Ниво на јачина на звук. (K = 3 dB(A)) .....104 dB (A)

Носте штитник за уши.

Вкупни вибрациски вредности (векторски збир на трите насоки) пресметани согласно EN 60745.

Вибрациска емисиона вредност a_n 4,7 m/s ²

Несигурност K = 1,5 m/s ²

ПРЕДУПРЕДУВАЊЕ

Нивото на осцилација наведено во овие инструкции е измерено во согласност со мерните постапки нормирани во EN 60745 и може да биде употребено за меѓусебна споредба на електро-алати. Ова ниво може да се употреби и за привремена проценка на оптоварувањето на осцилацијата.

Наведеното ниво на осцилација ги репрезентира главните намени на електро-алатот. Но, доколку електро-алатот се употребува за други намени, со отстапувачки додатоци или со несоодветно одржување, нивото на осцилација може да отстапи. Тоа може значително да го зголеми оптоварувањето на осцилацијата за време на целиот работен период.

За прецизна проценка на оптоварувањето на осцилацијата предвид треба да бидат земени и времињата, во коишто апаратот е исклучен или работи, но фактички не се употребува. Тоа може значително да го намали оптоварувањето на осцилацијата за време на целиот работен период.

Утврдете дополнителни безбедносни мерки за заштита на операторот од влијанието на осцилациите, како на пример: одржување на електро-алатот и на додатоци кон електро-алатот, одржување топли раце, организација на работните процеси.

ПРЕДУПРЕДУВАЊЕ! Прочитајте ги сите безбедносни

упатства и инструкции. Заборавање на почитувањето на безбедносните упатства и инструкции можат да предизвикаат електричен удар, пожар и/или тешки повреди.

Сочувајте ги сите безбедносни упатства и инструкции за во иднина.

Држете ги рацете настрана од зоната на сечење. Држете ја другата рака на помошната рачка или куќиштето на моторот. Доколку пилата ја држите со двете раце, не можете да се пресечете од сечилото.

Не посегајте под обработуваното парче. Заштитата не може да Ве заштити од сечилото под обработуваното парче.

Прилагодете ја длабочината на засекот во зависност од густината на обработуваното парче. Нешто помалку од цел забец од сечилото треба да биде видлив под работното парче.

Никогаш не го држете парчето кое се обработува со раце или преку нога. Обезбедете го на стабилна површина.

Важно е соодветно да ја потпирате работата како би ја минимизирале телесната изложеност, виткањето на сечилото или губењето контрола.

Држете го електричниот алат за издадените површини при изведување на операции при кои алатот за сечење може да дојде во контакт со скриени жици или

сопствениот кабел. Контакт со жица под напон исто така ќе

направи проводници од металните делови и оној што ракува со алатот ќе доживее струен удар.

При ракување со рачна пила користете бариера или водилка под прав агол. Ова ја подобрува прецизноста на резот и го намалува ризикот од свиткување на сечилото.

Секогаш користете сечила со соодветна големина и форма (дијамантски наспроти кружни) или кружни пили. Сечила кои не одговараат на монтираниот хардвер на пилата ќе се движат неправилно, предизвикувајќи губење на контролата.

Никогаш не користете оштетени или несоодветни средства за чистење или ... Тие средства и... Се специјално наменети за вашата пила, за оптимални перформанси и сигурност при користењето.

Причини и начин на спречување на повратен ефект.

Повратниот ефект е ненадејна реакција при откршување, свиткување или изместување на сечилото, и предизвикува неконтролираното сечило од пилата да се крене и да излезе од обработуваното парче кон оној што работи.

Кога сечилото е откршено или цврсто завиткано од затворањето, запците на сечилото и реакцијата на моторот ја туркаат брзо назад кон оној што работи со неа.

Доколку сечилото се извитка или се измести во сечењето, забецот на надворешниот раб на сечилото може да се зарие во горната површина на дрвото, правејќи сечилото да излезе од лежиште и да скокне кон оној што работи.

Повратниот ефект е резултат на неправилна употреба на пилата и/или некоректни работни процедури или услови и може да биде избегнат со преземање на соодветни претпазливи постапки наведени подолу.

Држете цврсто со двете раце кои се поставени да пружат отпор при повратен удар. Поставете го вашето тело од било која страна на сечилото, но не во негова линија. Повратниот удар може да предизвика пилата да потскокне наназад, но јачината на повратниот удар може да биде контролирана од операторот доколку се преземат соодветни мерки на претпазливост.

Кога сечилото се свиткало, или прекин на сечењето од било која причина, ослободете го прекинувачот и држете го ножот во материјалот без да делувате, се додека не дојде до потполно запирање на сечилото. Никогаш не се обидувајте да ја тргнете пилата или да ја повлечете наназад додека сечилото се движи или може да се појави повратен удар. Испитајте ги и преземете корективни чекори за да ја елиминирате причината за свиткување на сечилото.

По рестартирање на пилата во обработуваното парче, центрирајте го сечилото на пилата во крвината и проверете запците на пилата да не се навлезени во материјалот. Доколку сечилото на пилата е свиткано, може да тргне нагоре или да излезе од обработуваното парче, кога таа ќе се стартува.

Потпирајте ги големите панели за да го минимизирате ризикот од свиткување на сечилото и повратен удар.

Големите панели имаат тенденција да се свиткаат под сопствената тежина. Мора да биде поставена потпора под панелот од двете страни, блиску до линијата на сечење и блиску до работ на панелот.

Не користете отапени или оштетени сечила. Ненаострените или несоодветно поставените сечила создаваат остра кривина која предизвикува интензивно триење, виткање на сечилото и повратен удар.

Длабочината на сечилото и прилагодливиот заклучувач на рачката мора да бидат стегнати и обезбедени пред да се сече. Доколку се промени подесувањето за време на сечењето, може да дојде до свиткување и повратен удар.

Бидете екстремно претпазливи при рез со забодување во постоечки ѕидови или други армирани површини.

Функција на долниот заштитен поклопец

Проверете го соодветното затворање на заштитата пред секоја употреба. Не ја вклучувајте пилата ако заштитата не се движи слободно и не го затвора сечилото моментално. Никогаш не ја затегнувајте ниту врзувајте ја заштитата со отворено сечило. Доколку пилата падне ненамерно, заштитата може да се свитка. Проверете дали заштитата се движи слободно и не го допира сечилото или било кој друг дел под било кој агол и длабочина на засек.

Проверете ја работата и состојбата на повратната спона на заштитата. Доколку заштитата и споната не функционираат соодветно, пред употреба мора да бидат сервисирани. Заштитата може да функционира тромо поради оштетени делови, лепливи остатоци или насобрани делчиња.

Осигурете се дека плочката за правец на пилата нема да се подигне додека правите „резови со забодување“ кога поставеноста на косото сечило не е под агол од 90°. Страничното подигање на сечилото предизвикува свиткување и најверојатно повратен отпор.

Секогаш гледајте заштитата да го покрива сечилото пред пилата да ја спуштите на маса или под. Незаштитено лизгање на сечилото ќе предизвика пилата да тргне наназад, сечејќи се што ќе се најде на патот. Бидете свесни за потребното време за кое сечилото.

Употребете соодветен нож за острење на употребуваното сечило. За да работи ножот за острење, мора да биде погуст од телото на сечилото, но потенок од поставените запци на сечилото.

Наштелувајте го ножот за острење како што е наведено во овој прирачник. Несоодветно растојание, поставување и редење може да го направат ножот за острење неефикасен при спречување на повратен удар.

За ножот да работи, мора да биде внесен во парчето кое се обработува. Ножот е неефикасен во спречувањето на повратен удар при кратки резови.

Не работете со пилата доколку ножот е свиткан. Дури и најмалите пречки можат да го успорат интервалот на затворање на заштитата.

Носете штитник за уши. Изложеноста на бука може да предизвика губење на слухот.

Употребувајте заштитна опрема. При работа со машината постојано носете заштитни очила. Се препорачува заштитна облека како: маска за заштита од прашина, заштитни ракавици, цврсти чевли што не се лизгаат, кацига и заштита за уши.

Прашината која се создава при користење на овој алат може да биде штетна по здравјето (пр: при обработка на дабово дрво, камен, боени површини кои содржат олово или штетни хемикалии). Не го вдишувајте. Користете систем за апсорпција на прашина и носете соодветна заштитна маска. Целосно отстранете ја наталожената прашина, на пример со правосмукалка.

Секогаш кога преземате активности врз машината, исклучете го кабелот од струјата.

Вклучувањето на кабелот во струја се прави само кога машината е исклучена.

Чувајте го кабелот за напојување подалеку од работната површина. Секогаш водете го кабелот зад вас.

Пред употреба проверете ја машината, кабелот и приклучокот за било какви оштетувања или замор на материјалот. Поправките треба да бидат спроведувани исклучиво од овластени сервисери.

Не користете сечила кои не одговараат на пропишаните параметри дадени во овој прирачник за употреба.

Ве молиме не користете абразивни дискови-шмиргли на оваа машина!

При обработка на алуминиум да се почитуваат следните мерки од безбедносни причини:

• Претходно приклучете заштитен прекинувач за погрешна струја (FI, RCD, PRCD).
• Приклучете ја машината на соодветен апарат за вшмукување.
• Чистете ја машината редовно од таложења на прашина во куќиштето на моторот и во заштитната хауба.
• Алуминиум смее да се сече само со специјални дискови за сечење предвидени за таа намена.
• При сечење плочи мора да се подмачкува со петролеум, додека профили со тенки ѕидови (до 3 mm) можат да се обработуваат без подмачкување.

СПЕЦИФИЦИРАНИ УСЛОВИ НА УПОТРЕБА

Циркуларното сечило може да се користи за пилање на цврсто дрво, залепени дрва, како и за материјали слични на дрво, алуминиумски профили, не'рѓосувачки метал и пластика.

Не го користете овој производ на било кој друг начин освен пропишаниот за нормална употреба.

Ние со целосна одговорност изјавуваме дека овој производ е во согласност со следните стандарди и стандардизирани документи: EN 50144, EN 55014-1, EN 55014-2, и е во согласност со прописите 2006/42/EC, 2004/108/EEC.

Ополномоштен за составување на техничката документација.

ГЛАВНИ ВРСКИ

Да се поврзе само на еднофазна наизменична струја и само на главниот напон наведен на плочката. Можно е исто така и поврзување на приклучок без заземјување доколку изведбата соодветствува на безбедност од 2 класа.

ОДРЖУВАЊЕ

Вентилационите отвори на машината мора да бидат целосно отворени постојано.

Чистете ја само со сува крпа. Некои средства за чистење и раствори се штетни за пластичните и другите изолирани делови. Одржувајте ја рачката чиста, сува и без маснотии.

Користете само AEG додатоци и резервни делови. Доколку некои од компонентите кои не се опишани треба да бидат заменети, ве молиме контактирајте ги сервисните агенти на AEG (консултирајте ја листата на адреси).

Доколку е потребно, можно е да се набави детален приказ на алатот. Ве молиме наведете го бројот на артиклот како и типот на машина кој е отпечатен на етикетата и порачајте ја скицата кај локалниот застапник или директно кај: AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

СИМБОЛИ

Ве молиме пред да ја стартувате машината, обрнете внимание на упатствата за употреба.

ВНИМАНИЕ! ПРЕДУПРЕДУВАЊЕ! ОПАСНОСТ!

Прашината која се создава при користење на овој алат може да биде штетна по здравјето. Не ја вдишувајте. Носете соодветна заштитна маска.

Секогаш при користење на машината носете ракавици.

Секогаш пред спроведување на каков и да е зафат врз машината исклучете го кабелот од приклучокот.

Дополнителна опрема – Не е вклучена во стандардната, а достапна е како додаток.

Полно дрво (тврдо, меко), шперплочи и плочи со тврдо влакно, тишлер-плочи, фурнирани и обложени плочи

Пластики, пластики појачани со влакно (GfK), хартија и ткаенини, акрилно стакло

Гипсани и цементно поврзани влакнени плочи

Алуминиумски плочи и профили до 15 mm

Не ги фрлајте електричните апарати заедно со другиот домашен отпад! Европска регулатива 2002/96/EC за одлагање на електрична и електронска опрема и се применува согласно националните закони. Електричните апарати кои го достигнале крајот на својот животен век мора да бидат одвоено собрани и вратени во соодветна рециклажна установа.

tS 55 E

Влезна моќност 1500 W

Брзина без оптоварување 5500 min ^-1

Дијаметар на пилата x дијаметар на отворот на пилата ..... 160 x 20 mm
