HASZNÁLATI ÚTMUTATÓ TS 55 E AEG
Eredeti használati utasítás
Izvirna navodila
Originalne pogonske upute
A vágási mélységet a munkadarab vastagságának megfelelően kell megválasztani. A fűrészlapból a munkadarab alatt kevesebb mind egy teljes fogmagasságnyinak kell kilátszania.
Ha az alaplap és a fűrészlap által bezárt 90 fokos szög korrekcióra szorul, használja az állító csavart.

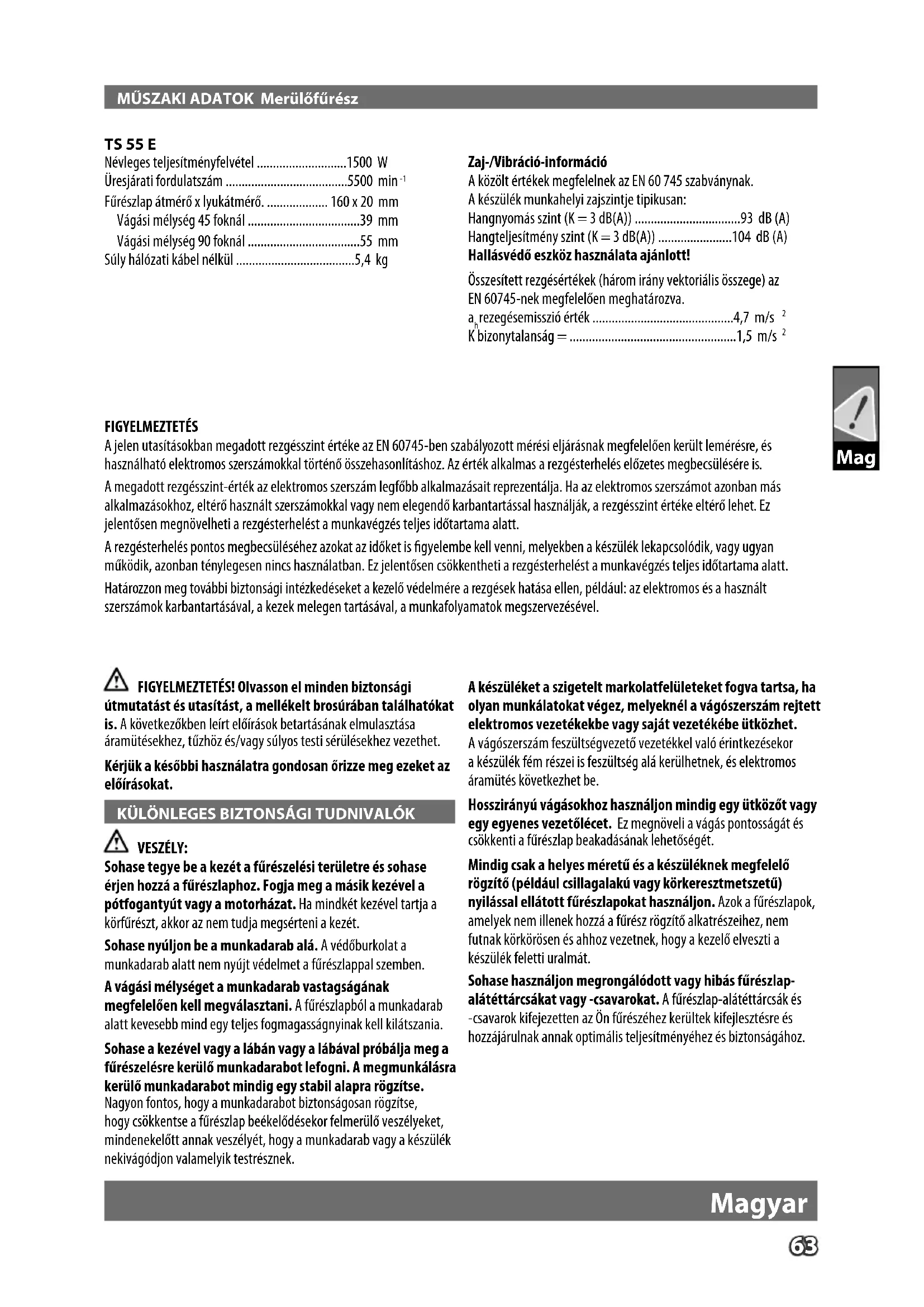

Névleges teljesítményfelvétel .....1500 W
Üresjárati fordulatszám 5500 min ^-1
Fűrészlap átmérő x lyukátmérő. 160 x 20 mm
Vágási mélység 45 foknál ....39 mm
Vágási mélység 90 foknál ....55 mm
Súly hálózati kábel nélkül ....5,4 kg
Zaj-/Vibráció-információ
A közölt értékek megfelelnek az EN 60 745 szabványnak.
A készülék munkahelyi zajszintje tipikusan:
Hangnyomás szint (K = 3 dB(A)) .....93 dB (A)
Hangteljesítmény szint (K = 3 dB(A)) .....104 dB (A)
Hallásvédő eszköz használata ajánlott!
Összesített rezgésértékek (három irány vektoriális összege) az EN 60745-nek megfelelően meghatározva.
a, rezegésemisszió érték 4,7 m/s ^2
Kbizonytalanság = 1,5 m/s ^2
FIGYELMEZTETÉS
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is.
A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
FIGYELMEZTETÉS! Olvasson el minden biztonsági
útmutatást és utasítást, a mellékelt brosúrában találhatókat
is. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan órizze meg ezeket az előírásokat.
KÜLÖNLEGES BIZTONSÁGI TUDNIVALÓK
VESZÉLY:
Sohase tegye be a kezét a fűrészelési területre és sohase érjen hozzá a fűrészlaphoz. Fogja meg a másik kezével a pótfogantyút vagy a motorházat. Ha mindkét kezével tartja a körfűrészt, akkor az nem tudja megsérteni a kezét.
Sohase nyúljon be a munkadarab alá. A védőburkolat a munkadarab alatt nem nyújt védelmet a fűrészlappal szemben.
A vágási mélységet a munkadarab vastagságának megfelelően kell megválasztani. A fűrészlapból a munkadarab alatt kevesebb mind egy teljes fogmagasságnyinak kell kilátszania.
Sohase a kezével vagy a lábán vagy a lábával próbálja meg a fűrészelésre kerülő munkadarabot lefogni. A megmunkálásra kerülő munkadarabot mindig egy stabil alapra rögzítse.
Nagyon fontos, hogy a munkadarabot biztonságosan rögzítse, hogy csökkentse a fűrészlap beékelődésekor felmerülő veszélyeket, mindenekelőtt annak veszélyét, hogy a munkadarab vagy a készülék nekivágódjon valamelyik testrésznek.
A készüléket a szigetelt markolatfelületeket fogva tartsa, ha olyan munkálatokat végez, melyeknél a vágószerszám rejtett elektromos vezetékekbe vagy saját vezetékébe ütközhet.
A vágószerszám feszültségvezető vezetékkel való érintkezésekor a készülék fém részei is feszültség alá kerülhetnek, és elektromos áramütés következhet be.
Hosszirányú vágásokhoz használjon mindig egy ütközót vagy egy egyenes vezetőlécet. Ez megnöveli a vágás pontosságát és csökkenti a fűrészlap beakadásának lehetőségét.
Mindig csak a helyes méretű és a készüléknek megfelelő rögzítő (például csillagalakú vagy körkeresztmetszetű) nyilással ellátott fűrészlapokat használjon. Azok a fűrészlapok, amelyek nem illenek hozzá a fűrész rögzítő alkatrészeihez, nem futnak körkörösen és ahhoz vezetnek, hogy a kezelő elveszti a készülék feletti uralmát.
Sohase használjon megrongálódott vagy hibás fűrészlapalátéttárcsákat vagy -csavarokat. A fűrészlap-alátéttárcsák és -csavarok kifejezetten az Ön fűrészéhez kerültek kifejlesztésre és hozzájárulnak annak optimális teljesítményéhez és biztonságához.
Egy visszarugás okai és megelőzésének módja:
- egy visszarúgás a beakadó, beékelődő, vagy hibás helyzetbe állított fűrészlap következtében fellépő hirtelen reakció, amely ahhoz vezet, hogy a fűrész, amely felett a kezelő elvesztette az uralmát, akaratlanul kiemelkedik a munkadarabból és a kezelő személy felé mutató irányba mozdul;
- ha a fűrészlap az összezáródó fűrészelési résbe beakad vagy beékelődik és leblokkol, és a motor ereje az egész készüléket a kezelő személy irányába rántja vissza;
- ha a fűrészlapot megfordítva vagy hibás irányba állítva teszik be a vágásba, a fűrészlap hátsó élén elhelyezkedő fűrészfogak beakadhatnak a munkadarab felületébe, melynek következtében a fűrészlap kilép a vágásból és a fűrész hátrafelé, a kezelő személy felé mutató irányba ugrík.
Egy visszarugás mindig a fűrész hibás vagy helytelen használatának kövtkezménye. Ezt az alábbiakban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni.
Tartsa a fűrészt mindkét kezével szorosan fogva és hozza a karjait olyan helyzetbe, amelyben a visszaűtő erőket jobban fel tudja venni. A fűrészlaphoz viszonyítva mindig oldalt álljon, sohase hozza a fűrészlapot a testével egy síkba. Egy visszarúgás esetén a körfűrész hátrafelé is tehet egy ugrást, de megfelelő intézkedések meghozatala esetén a kezelő személy a visszaűtő erőket fel tudja fogni.
Ha a fűrészlap beszorul, vagy a fűrészelési folyamat valami más okbók megszakad, engedje el a be-/kikapcsolót és tartsa nyugodtan a fűrészt a munkadarabban, amíg a fűrészlap teljesen le nem áll. Sohase próbálja meg kivenni a fűrészt a munkadarabból, vagy hátrafelé húzni, amíg a fűrészlap még mozgásban van és amíg még egy visszarugás léphet fel. Keresse meg a fűrészlap beszorulásának okát és megfelelő intézkedéssel hárítsa el a hibát.
Ha a munkadarabban álló fűrészlapot újra el akarja indítani, először hozza a fűrészlapot a fűrészelési rés közepére, és ellenőrizze, nincs-e beakadva egy vagy több fog a munkadarabba. Ha a fűrészlap be van szorulva, akkor az újraindításkor kiugorhat a munkadarabból, vagy egy visszarugást is okozhat.
Nagyobb lapok megmunkálásánál támassza ezt megfelelően alá, nehogy egy beszorult fűrészlap következtében visszarugás lépjen fel. A nagyobb méretű lapok saját súlyuk alatt lelóghatnak, illetve meggörbülhetnek. A lapokat mindkét oldalukon, mind a fűrészelési rés közelében, mind a szélükön alá kell támasztani.
Sohase használjon életlen vagy megrongálódott
fürészlapokat. Az életlen vagy hibásan beállított fogú fürészlapok egy túl keskeny vágási résben megnövekedett súrlódáshoz, a fürészlap beragadásához és visszarugásokhoz vezetnek.
A fűrészelés előtt húzza meg szorosra a vágási mélység és vágási szög beállító elemeket. Ha a fűrészelés során megváltoznak a beállítások, a fűrészlap beékelődhet és a fűrész visszarághat.
Különösen óvatosan kell dolgozni, ha egy nem átlátható területen, például egy fal egyik oldalán hajt végre
„süllyesztő vágást“. Az anyagba besüllyedő fűrészlap a fűrészelés közben kívülről nem látható akadályokban megakadhat és ez egy visszarúgáshoz vezethet.
Az alsó védősapka funkciója
Ellenőrizze minden használat előtt, hogy a védóburkolat tökéletesen zár-e. Ne használja a fűrészt, ha a védóburkolat nem mozog szabadon és nem zár azonnal. Sohase akassza be vagy kösse meg nyitott helyzetben az alsó védóburkolatot. Ha a fűrész véletlenül leesik a padlóra, a védóburkolat meggörbülhet. Gondoskodjon arról, hogy a védóburkolat szabadon mozogjon és semmilyen vágási szögnél és vágási mélységnél sem érintse meg sem a fűrészlapot, sem a berendezés egyéb alkatrészeit.
Ellenőrizze használat előtt a védőburkolat és a rugó állapotát és működését. Ha a védőburkolat és annak mozgató rugója nem működik tökéletesen, akkor végeztesse el a megfelelő karbantartási munkákat. Megrongálódott alkatrészek, ragasztós lerakódások, vagy forgácsok lelassítják az alsó védőburkolat működését.
A nem merőleges irányban végrehajtott "süllyesztő vágás" elött biztosítsa be a fűrész vezetőlapját oldalirányú eltolódás ellen.
Sohase tegye le a fűrészt a munkapadra vagy a padlóra, ha a védőburkolat nem borítja be teljesen a fűrészlapot. Egy védetlen, utánfutó fűrészlap a vágási iránnyal ellenkező irányba mozog és mindenbe belevág, ami az útjába kerül. Ügyeljen ekkor a fűrész utánfutási idejére.
A védőék funkciója
Mindig az alkalmazásra kerülő fűrészlaphoz pontosan illő feszítőéket használjon. A feszítőéknek vastagabbnak kell lennie a fűrészlap magvastagságánál (a fűrésztelep vastagságánál), de ugyanakkor vékonyabbnak kell maradnia a fűrészfogak szélességénél.
A Kezelési Utasításban leírtaknak megfelelően állítsa be a feszítőéket. Egy helytelenül megválasztott vastagságú, helyzetű és irányú feszítőék nem tudja hatásosan meggátolni a visszarugást.
Mindig használja a védőéket, „merülő vágás” esetén is. A védőék bemerüléskor felfelé nyomódik majd bemerülés után a fürész előre tolásakor automatikusan visszarugózik a vágási hézagba.
A feszítőék csak akkor képes kifejteni a hatását, ha benne van a fűrészelési résben. Egy rövid vágás esetén a feszítőék még nem fejti a hatását és nem képes megakadályozni a visszarugást.
Ha a feszítőék elgörbült, ne használja a fűrészt. Már egy kis kitérés is lelassíthatja a védőburkolat bezáródását.
Viseljen hallásvédőt. A zajhatás a hallás elvesztését eredményezheti.
Használjon védőfelszerelést! Ha a gépen dolgozik, mindig hordjon védőszemüveget! Javasoljuk a védőruházat, úgymint porvédő maszk, védőcipő, erős és csúszásbiztos lábbeli, sisak és hallásvédő használatát.
A munkavégzéskor keletkező por (pl. tölgy-, bükkfa, közetek, lakkfestékek, amelyek ólmot vagy más káros anyagot tartalmazhatnak) az egészségre ártalmas lehet. Ilyen esetben ajánlatos a megfelelő elszívó berendezés és a védőmaszk használata. A munkaterületen lerakódott port alaposan el kell takarítani.
Bármilyen jellegű karbantartás vagy javítás előtt a készüléket áramtalanítani kell.
A készüléket csak kikapcsolt állapotban szabad ismét áram alá helyezni.
Munka közben a hálózati csatlakozókábelt a sérülés elkerülése
érdekében a munkaterülettől, illetve a készüléktől távol kell tartani.
Használat előtt a készüléket, hálózati csatlakozó- és hoszabbítókábeleket, valamint a csatlakozódugót sérülés és esetleges elhasználódás szempontjából felül kell vizsgálni és szükség esetén szakemberrel meg kell javíttatni.
Ne használjon olyan fűrészlapot, ami nem egyezik meg a használati útmutatóban feltüntetettekkel.
Ne használjuk csiszolókoronggal!
Alumínium megmunkálásakor biztonsági okokból a következő intézkedéseket kell betartani:
- Kapcsoljon a készülék elé hibaáram-védőkapcsolót (FI, RCD, PRCD).
- Csatlakoztassa a gépet megfelelő elszívó készülékre.
- Tisztítsa meg a gépet rendszeresen a motorházban és a védőburkolatban kialakult porlerakódásoktól.
- Alumíniumot csak az arra előirányzott speciális fűrészlapokkal szabad fűrészelni.
- Lemezek fürészelésekor petróleum kenést kell használni, vékonyfalú profilok (3 mm-ig) kenés nélkül megmunkálhatók.
RENDELTETÉSSZERÜ HASZNÁLAT
A körfűrész használható tömör fák, ragasztott fák, fához hasonló anyagok és műanyagok fűrészelésére használható, alumínium profil, színesfém.
A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni.
CE-AZONOSSÁGI NYILATKOZAT
Teljes felelősségünk tudatában kijelentjük, hogy jelen termék megfelel a következő szabványoknak vagy szabványossági dokumentumoknak: EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-2-3, a 2006/42/EK, 2004/108/EGK
Rainer Kumpf Manager Product Development Műszaki dokumentáció összeállításra felhatalmazva
HÁLÓZATI CSATLAKOZTATÁS
A készüléket csak egyfázisú váltóáramra és a
teljesítménytáblán megadott hálózati feszültségre csatlakoztassa.
A csatlakoztatás védőérintkező nélküli dugaszolóaljzatokra is lehetséges, mivel a készülék felépítése II. védettségi osztályú.
KARBANTARTÁS
A készülék szellőzőnyílásait mindig tisztán kell tartani.
Száraz ruhával tisztítsa. Néhány tisztítószer árthat a műanyagoknak és más szigetelt résznek. Tartsa a készülék fogantyúját tisztán, olaj- és zsírmentesen.
Javításhoz, karbantartáshoz kizárólag AEG alkatrészeket és tartozékokat szabad használni. A készülék azon részeinek cseréjét, amit a kezelési útmutató nem engedélyez, kizárólag a javításra feljogosított márkaszervíz végezheti. (Lásd a szervízlistát)
Szükség esetén a készülékek robbantott ábráját - a készülék típusa és tízjegyű azonosító száma alapján a területileg illetékes AEG márkaszervíztől vagy közvetlenül a gyártótól (AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany) lehet kérni.
SZIMBÓLUMOK
Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
FIGYELEM! FIGYELMEZTETÉS! VESZÉLY!
A munka során keletkező por gyakran egészségre káros, ezért ne kerüljön a szervezetbe Hordjon e célra alkalmas porvédőmaszkot.
Munkavégzés közben ajánlatos védőszemüveget viselni.
Karbantartás, javítás, tisztítás, stb. előtt előtt a készüléket áramtalanítani kell.
Azokat a tartozékokat, amelyek gyárilag nincsenek a készülékhez mellékelve, külön lehet megrendelni.
Tömör fa (kemény, puha), forgács- és kemény farostlemezek, laminált fa, bútorlapok, furnérozott és bevont lapok
Műanyagok, szálerősítésű műanyagok (GfK), papír és szövet, akrilüveg
Gipsz- és cementkötésű rostlemezek
Alumínium lemezek és profilok 15 mm-ig
Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekrol szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyujteni, és környezetbarát módon újra kell hasznosítani.
