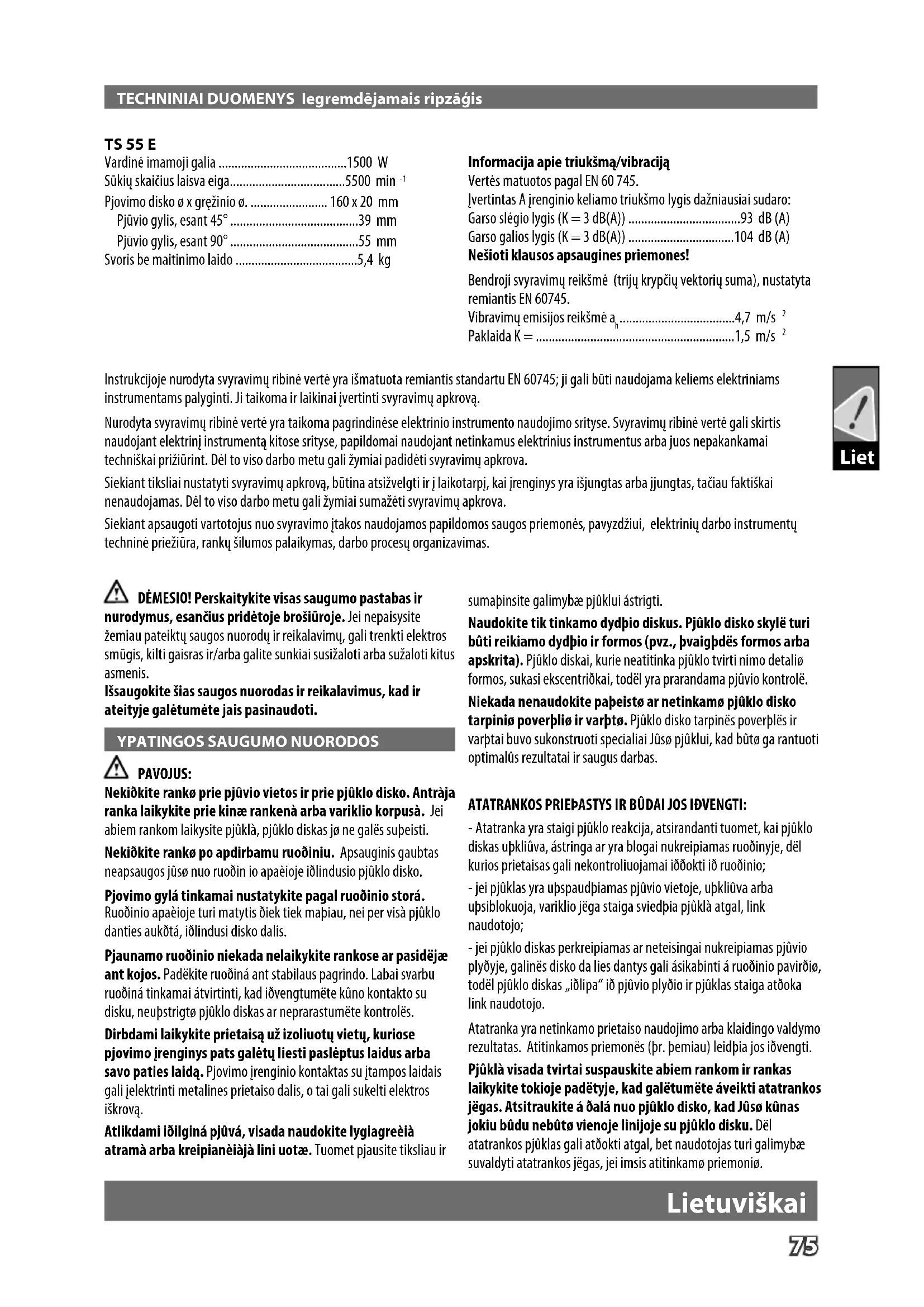

NAUDOJIMO INSTRUKCIJA TS 55 E AEG

Jei tarp kreipiamosios ir pjūklo reikalinga 90° laipsnių pataisa, tai atlikite pataisos varžtu.

Visuomet naudokite prapjovos platinimo peilį, taip pat ir „giluminiams pjovimams“. Pjaunant gilyn, prapjovos platinimo peilis spaudžiamas į viršų ir po panirimo stumiant pjūklą automatiškai įlenda į pjovimo plyšį.

Sūkių skaičius laisva eiga....5500 min⁻¹

Pjovimo disko ø x gręžinio ø. 160 x 20 mm

Pjūvio gylis, esant 45°....39 mm

Pjūvio gylis, esant 90°....55 mm

Svoris be maitinimo laido ....5,4 kg

Informacija apie triukšmą/vibraciją

Vertės matuotos pagal EN 60 745.

Įvertintas A įrenginio keliamo triukšmo lygis dažniausiai sudaro:

Garso slėgio lygis (K = 3 dB(A)) ....93 dB (A)

Garso galios lygis (K = 3 dB(A)) ....104 dB (A)

Nešioti klausos apsaugines priemones!

Bendroji svyravimų reikšmė (trijų krypčių vektorių suma), nustatyta remiantis EN 60745.

Vibravimų emisijos reikšmė aₕ ......4,7 m/s²

Paklaida K = 1,5 m/s²

Instrukcijoje nurodyta svyravimų ribinė vertė yra išmatuota remiantis standartu EN 60745; ji gali būti naudojama keliems elektriniams instrumentams palyginti. Ji taikoma ir laikinai įvertinti svyravimų apkrovą.

Nurodyta svyravimų ribinė vertė yra taikoma pagrindinėse elektrinio instrumento naudojimo srityse. Svyravimų ribinė vertė gali skirtis naudojant elektrinį instrumentą kitose srityse, papildomai naudojant netinkamus elektrinius instrumentus arba juos nepakankamai techniškai prižiūrint. Dėl to viso darbo metu gali žymiai padidėti svyravimų apkrova.

Siekiant tiksliai nustatyti svyravimų apkrovą, būtina atsižvelgti ir į laikotarpį, kai įrenginys yra išjungtas arba jungtas, tačiau faktiškai nenaudojamas. Dėl to viso darbo metu gali žymiai sumažėti svyravimų apkrova.

Siekiant apsaugoti vartotojus nuo svyravimo įtakos naudojamos papildomos saugos priemonės, pavyzdžiui, elektrinių darbo instrumentų techninė priežiūra, rankų šilumos palaikymas, darbo procesų organizavimas.

DĖMESIO! Perskaitykite visas saugumo pastabas ir

nurodymus, esančius pridėtoje brošiūroje. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

YPATINGOS SAUGUMO NUORODOS

PAVOJUS:

Nekiškite rankų prie pjūvio vietos ir prie pjūklo disko. Antrąja ranka laikykite prie kinės rankenos arba variklio korpuso. Jei abiem rankom laikysite pjūklą, pjūklo diskas jų negalės sužeisti.

Nekiškite rankų po apdirbamu ruošiniu. Apsauginis gaubtas neapsaugos jūsų nuo ruošinio apačioje išlindusio pjūklo disko.

Pjovimo gylį tinkamai nustatykite pagal ruošinio storį.

Ruošinio apačioje turi matytis šiek tiek mažiau, nei per visą pjūklo danties aukštį, išlindusi disko dalis.

Pjaunamo ruošinio niekada nelaikykite rankose ar pasidėję ant kojos. Padėkite ruošinį ant stabilaus pagrindo. Labai svarbu ruošinį tinkamai įtvirtinti, kad išvengtumėte kūno kontakto su disku, neįstrigtų pjūklo diskas ar neprarastumėte kontrolės.

Dirbdami laikykite prietaisą už izoliuotų vietų, kuriose pjovimo įrenginys pats galėtų liesti paslėptus laidus arba savo paties laidą. Pjovimo įrenginio kontaktas su įtampos laidais gali įelektrinti metalines prietaiso dalis, o tai gali sukelti elektros iškrovą.

Atlikdami išilginį pjūvį, visada naudokite lygiagrečią atramą arba kreipiančiąją liniuotę. Tuomet pjausite tiksliau ir

sumažinsite galimybę pjūklui įstrigti.

Naudokite tik tinkamo dydžio diskus. Pjūklo disko skylė turi būti reikiamo dydžio ir formos (pvz., žvaigždės formos arba apskrita). Pjūklo diskai, kurie neatitinka pjūklo tvirtinimo detalių formos, sukasi ekscentriškai, todėl yra prarandama pjūvio kontrolė.

Niekada nenaudokite pažeistų ar netinkamų pjūklo disko tarpinių poveržlių ir varžtų. Pjūklo disko tarpinės poveržlės ir varžtai buvo sukonstruoti specialiai Jūsų pjūklui, kad būtų garantuoti optimalūs rezultatai ir saugus darbas.

ATATRANKOS PRIEŽASTYS IR BŪDAI JOS IŠVENGTI:

Atatranka yra staigi pjūklo reakcija, atsirandanti tuomet, kai pjūklo diskas užkliūva, įstringa ar yra blogai nukreipiamas ruošinyje, dėl kurios prietaisas gali nekontroliuojamai iššokti iš ruošinio;

jei pjūklas yra užspaudžiamas pjūvio vietoje, užkliūva arba užsiblokuoja, variklio jėga staiga sviedžia pjūklą atgal, link naudotojo;

jei pjūklo diskas perkreipiamas ar neteisingai nukreipiamas pjūvio plyšyje, galinės disko dalies dantys gali įsikabinti į ruošinio paviršių, todėl pjūklo diskas „išlipa“ iš pjūvio plyšio ir pjūklas staiga atšoka link naudotojo.

Atatranka yra netinkamo prietaiso naudojimo arba klaidingo valdymo rezultatas. Atitinkamos priemonės (br. žemiau) leidžia jos išvengti.

Pjūklą visada tvirtai suspauskite abiem rankom ir rankas laikykite tokioje padėtyje, kad galėtumėte įveikti atatrankos jėgas. Atsitraukite į šalį nuo pjūklo disko, kad Jūsų kūnas jokiu būdu nebūtų vienoje linijoje su pjūklo disku. Dėl atatrankos pjūklas gali atšokti atgal, bet naudotojas turi galimybę suvaldyti atatrankos jėgas, jei imsis atitinkamų priemonių.

Jei pjūklo diskas užstringa arba jei dėl kokios nors priežasties pjovimo procesas yra nutraukiamas, išjunkite jungiklį ir pjūklo netraukite iš ruošinio tol, kol pjūklo diskas visiškai nesustos. Niekada nebandykite pjūklo disko ištraukti iš ruošinio ar pjūklą traukti atgal, kol pjūklo diskas dar sukasi, nes tai gali sąlygoti atatranką. Suraskite pjūklo disko strigimo priežastį ir imkitės priemonių jai pašalinti.

Jei norite vėl įjungti ruošinyje paliktą pjūklą, centruokite pjūklo diską pjūvio plyšyje ir patikrinkite, ar pjūklo dantys nėra įsikabinę į ruošinį. Jei pjūklo diskas stringa, vėl įjungus pjūklą, jis gali išokti iš ruošinio arba gali įvykti atatranka.

Pjaudami dideles plokštes, jas paremkite iš apačios. Taip sumažinsite pjūklo disko strigimo ir atatrankos riziką. Didelės plokštės dėl savo svorio išlinksta. Plokštes reikia atremti abiejose pusėse, t.y., šalia pjūvio linijos ir šalia plokštės krašto.

Nenaudokite atšipusių ar pažeistų pjūklo diskų. Neaštrūs ar blogai sureguliuoti pjūklo dantys palieka siauresnį pjovimo taką, todėl atsiranda per didelė trintis, atatranka, stringa pjūklo diskas.

Prieš pjaunant būtina tvirtai ir patikimai užveržti svirteles, kuriomis reguliuojamas pjovimo gylis ir pjūklo disko posvyrio kampas. Jei pjaunant keičiasi pjūklo disko padėtis, pjūklo diskas gali įstrigti ir atsirasti atatranka.

Darydami įpjovas sienose ar kituose nepermatomuose paviršiuose, pvz., sienose, elkitės ypač atsargiai. Įsigilinantis pjūklo diskas pjaunant gali užkliūti už paslėptų objektų ir sukelti atatranką.

Apatinio apsauginio gaubto veikimas

Prieš kiekvieną naudojimą patikrinkite, ar apsauginis gaubtas tinkamai užsidaro. Nenaudokite pjūklo, jei apsauginis gaubtas negali laisvai judėti ir tuojau savaime neužsidaro. Niekuomet nebandykite užfiksuoti apatinio apsauginio gaubto atidarytoje padėtyje, ką nors ten įsprausdami ar jį pririšdami. Jei pjūklas netyčia nukristų ant kieto pagrindo, gali sulinkti apatinis apsauginis gaubtas. Įsitikinkite, kad apsauginis gaubtas juda laisvai ir neliečia nei pjūklo disko, nei kurios nors kitos dalies, pakreipiant pjūklo diską įvairiais kampais ir nustatant įvairų pjovimo gylį.

Patikrinkite, ar tinkamai veikia apsauginio gaubto spyruoklė. Jei apsauginis gaubtas ir spyruoklė veikia netinkamai, prieš naudojimą prietaisui reikia atlikti techninę profilaktiką. Dėl pažeistų dalių, lipnių nuosėdų arba susikaupusių drožlių apatinis gaubtas gali sunkiau judėti.

Atlikdami įpjovas viduryje ruošinio, kuomet pjaunate ne stačiu kampu, saugokitės, kad pjūklo atraminė plokštė nepasislinktų į šalį. Pasislinkus pjūklo atraminei plokštei, gali įstrigti pjūklo diskas ir sukelti atatranką.

Prieš padėdami pjūklą ant darbastalio ar ant grindų visada įsitikinkite, kad apsauginis gaubtas uždengė pjūklo diską. Jei apsauginis gaubtas neužsidaro, iš inercijos besisukantis pjūklo diskas stumia pjūklą atgal ir pjauna viską, kas pasitaiko jo kelyje. Atminkite, kad, atleidus jungiklį, pjūklo diskas visiškai sustoja tik po kurio laiko.

Skaldymo darbai

Naudokite sumontuotam pjūklo diskui tinkantį skeliamąjį peilį. Pjūklo disko dantų takas turi būti platesnis, o pjūklo disko korpusas plonesnis, nei skeliamojo peilio storis.

Sureguliuokite skeliamąjį peilį, kaip aprašyta naudojimo instrukcijoje. Netinkamas skeliamojo peilio storis, padėtis bei kryptis gali tapti atatrankos priežastimi.

Skeliamasis peilis yra veiksmingas tik tuomet, kai jis yra pjūvio plyšyje. Atliekant trumpus pjūvius, skeliamasis peilis neapsaugo nuo atatrankos.

Nenaudokite pjūklo su sulenktu skeliamuoju peiliu. Netgi nedidelė kliūtis gali trukdyti apsauginiam gaubtui užsidaryti savaime.

Nešiokite klausos apsaugos priemones. Triukšmo poveikyje galima netekti klausos.

Dėvėkite apsaugines priemones. Dirbdami su mašina visada užsidėkite apsauginius akinius. Rekomenduotina dėvėti apsaugines priemones: apsaugos nuo dulkių respiratorius, apsaugines pirštines, kietus batus neslidžiais padais, šalmą ir klausos apsaugos priemones.

Darbo metu kylančios dulkės dažnai kenkia sveikatai (pvz., apdorojant ažuolo ir buko medieną, uolienas, dažų sluoksnius, kurių sudėtyje yra švino ar kitų kenksmingų medžiagų), todėl turėtų nepatekti į organizmą. Naudokite dulkių nusiurbimą, papildomai nešiokite tinkamą apsaugos nuo dulkių kaukę. Kruopščiai pašalinkite, pvz. nusiurbkite, nusėdusias dulkes.

Prieš atlikdami bet kokius įrenginio darbus, ištraukite iš lizdo kištuką. Kištuką į lizdą įstatykite tik tada, kai įrenginys išjungtas.

Maitinimo kabelis turi nebūti įrenginio poveikio srityje. Kabelį visada nuveskite iš galinės įrenginio pusės.

Kiekvieną kartą prieš naudojimą patikrinkite, ar ant prietaiso, maitinimo kabelio, prailginimo kabelio ir kištuko nematyti pažeidimų ar senėjimo požymių. Sugedusias dalis leiskite taisyti tik specialistams.

Draudžiama naudoti pjovimo diskus, kurie neatitinka šioje naudojimo instrukcijoje nurodytų žyminių duomenų.

Nedėkite šlifavimo diskų!

Pjaustant aliuminį, saugumo sumetimais reikia imtis šių priemonių:

• Prijunkite liekamosios srovės prietaisą (FI, RCD, PRCD).
• Prijunkite aparatą prie tinkamo dulkių siurblio.
• Iš aparato reguliariai valykite dulkių sankaupas, susikaupusias variklio korpuse ir apsauginiame gaubte.
• Pjaustyti aliuminį galima tik specialiomis, skirtomis šiam tikslui, pjūklų geležtėmis.
• Prieš pjaustant plokštes, jas reikia sutepti techniniu tepalu; plonasienius profilius (iki 3 mm) galima pjaustyti nesutepus.

NAUDOJIMAS PAGAL PASKIRTĮ!

Rankinis diskinis pjūklas su gaubtu naudojamas masyviai ir klijuotai medienai, kitoms panašioms į medį gamybinėms medžiagoms, aliuminio profiliams, spalvotiesiems metalams ir plastikui pjauti.

Šį prietaisą leidžiama naudoti tik pagal nurodytą paskirtį.

CE ATITIKTIES PAREIŠKIMAS

Mes atsakingai pareiškiame, kad šis gaminys atitinka tokias normas arba normatyvinius dokumentus: EN 60745, EN 55014-1, EN 55014-2, pagal direktyvų 2006/42/EB, 2004/108/EEB

Jungti tik prie vienfazės kintamos elektros srovės ir specifikacijų lentelėje nurodytos įtampos elektros tinklo.

Konstrukcijos saugos klasė II, todėl galima jungti ir į lizdus be apsauginio kontakto.

TECHNINIS APTARNAVIMAS

Įrenginio vėdinimo angos visada turi būti švarios.

Valykite tik sausu skuduru. Kai kurie valikliai gadina plastiką arba izoliuotas dalis. Prietaisą laikykite švarioje ir sausoje vietoje, be alyvos ir tepalų.

Naudokite tik AEG priedus ir atsargines dalis. Dalis, kurių keitimas neaprašytas, leidžiama keisti tik AEG klientų aptarnavimo skyriams (žr. garantiją/klientų aptarnavimo skyrių adresus brošiūroje).

Jei reikia, nurodant įrenginio tipą bei specifikacijų lentelėje esantį dešimtženklį numerį, iš klientų aptarnavimo skyriaus arba tiesiai iš AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany, galima užsisakyti prietaiso surinkimo brėžinius.

SIMBOLIAI

Prieš pradėdami dirbti su prietaisu, atidžiai perskaitykite jo naudojimo instrukciją.

DĖMESIO! ĮSPĖJIMAS! PAVOJUS!

Darbo metu susidarančios dulkės yra dažnai kenksmingos sveikatai ir todėl turėtų nepatekti į organizmą. Dėvėti tinkamą apsauginę kaukę nuo dulkių.

Dirbdami su įrenginiu visada nešiokite apsauginius akinius.

Prieš atlikdami bet kokius darbus įrenginyje, ištraukite kištuką iš lizdo.

Priedas – neįeina į tiekimo komplektaciją, rekomenduojamas papildymas iš priedų asortimento.

Vientisa mediena (kieta, minkšta), medienos drožlių plokštės ir tvirto pluošto plokštės, laminuota mediena, staliaus plokštės, faneruotos ir dengtos plokštės

Plastikas, pluoštu sutvirtintas plastikinis popierius ir akrilinis stiklas

Gipsu ir cementu surišto pluošto plokštės

Aliumininės plokštės ir profiliai iki 15 mm

Neišmeskite elektros įrengimų į buitinius šiukšlynus! Pagal ES Direktyvą 2002/96/EB dėl naudotų įrengimų, elektros įrengimų ir jų įtraukimo į valstybinius įstatymus naudotus įrengimus būtina surinkti atskirai ir nugabenti antrinių žaliavų perdirbimui aplinkai nekenksmingu būdu.

TS 55 E

Nimitarbimine 1500 W
