NAUDOJIMO INSTRUKCIJA SB 2E 1100 RV AEG
Greičio perjungimo jungiklio niekada nejunkite, kai mašina veikia. Jj junkite tik tada, kai mašina nesisuka.

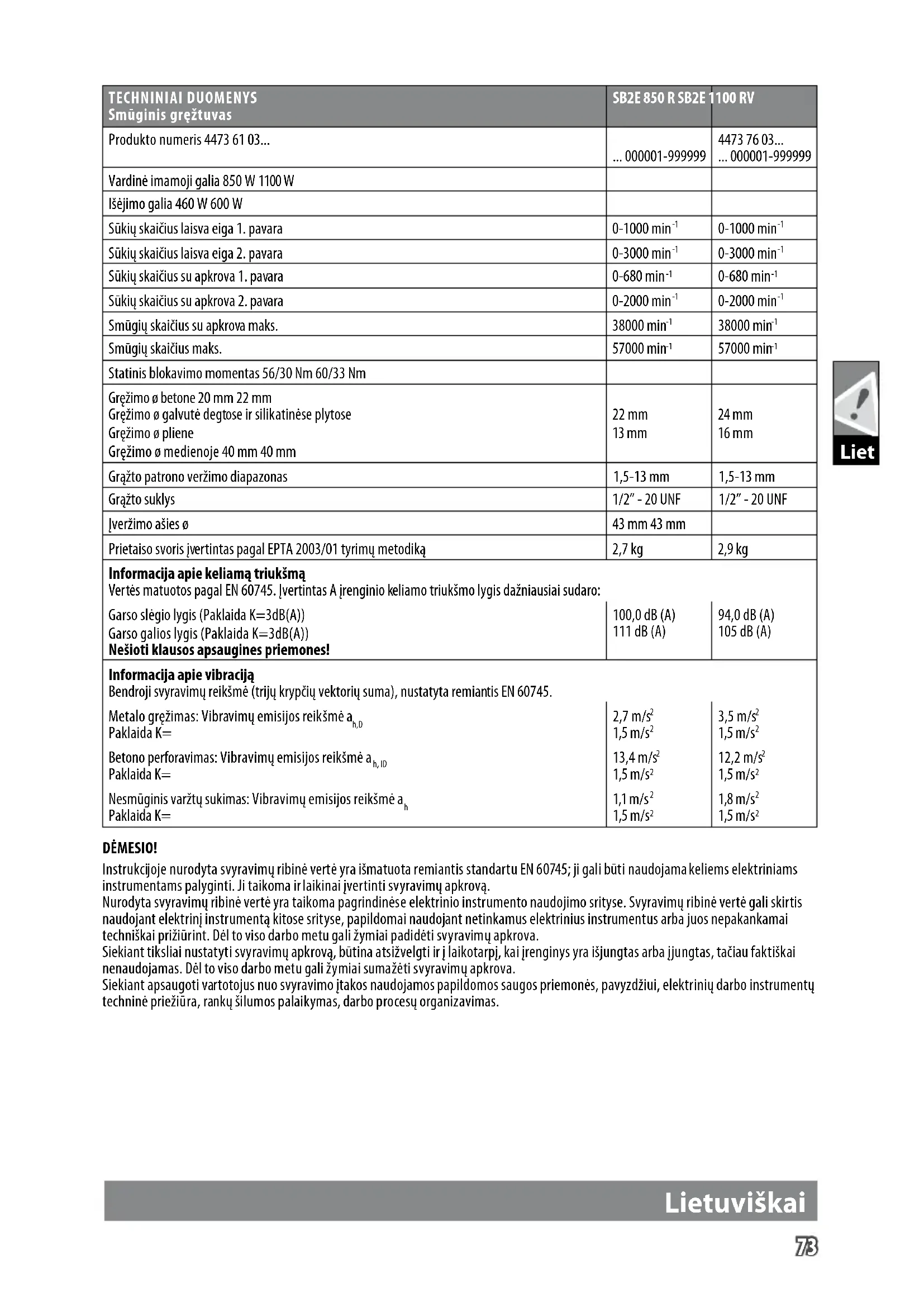

| TECHNINIAI DUOMENYSSmūginis gręžtuvas | SB2E 850 R SB2E 1100 RV | |
| Produkto numeris 4473 61 03... | ... 000001-999999 | 4473 76 03... ... 000001-999999 |
| Vardinė imamoji galia 850 W 1100 W | ||
| Išėjimo galia 460 W 600 W | ||
| Sūkių skaičius laisva eiga 1. pavara | 0-1000 min ^-1 | 0-1000 min ^-1 |
| Sūkių skaičius laisva eiga 2. pavara | 0-3000 min ^-1 | 0-3000 min ^-1 |
| Sūkių skaičius su apkrova 1. pavara | 0-680 min ^-1 | 0-680 min ^-1 |
| Sūkių skaičius su apkrova 2. pavara | 0-2000 min ^-1 | 0-2000 min ^-1 |
| Smūgių skaičius su apkrova maks. | 38000 min ^-1 | 38000 min ^-1 |
| Smūgių skaičius maks. | 57000 min ^-1 | 57000 min ^-1 |
| Statinis blokavimo momentas 56/30 Nm 60/33 Nm | ||
| Gręžimo ø betone 20 mm 22 mmGręžimo ø galvutė degtose ir silikatinėse plytoseGręžimo ø plieneGręžimo ø medienoje 40 mm 40 mm | 22 mm13 mm | 24 mm16 mm |
| Grąžto patrono veržimo diapazonas | 1,5-13 mm | 1,5-13 mm |
| Grąžto suklys | 1/2" - 20 UNF | 1/2" - 20 UNF |
| Įveržimo ašies ø | 43 mm 43 mm | |
| Prietaiso svoris įvertintas pagal EPTA 2003/01 tyrimų metodiką | 2,7 kg | 2,9 kg |
| Informacija apie keliamą triukšmąVertės matuotos pagal EN 60745. Įvertintas A įrenginio keliamo triukšmo lygis dažniausiai sudaro:Garso slėgio lygis (Paklaida K=3dB(A))Garso galios lygis (Paklaida K=3dB(A))Nešioti klausos apsaugines priemones! | 100,0 dB (A)111 dB (A) | 94,0 dB (A)105 dB (A) |
| Informacija apie vibracijąBendroji svyravimų reikšmė (trijų krypčių vektorių suma), nustatyta remiantis EN 60745.Metalo gręžimas: Vibravimų emisijos reikšmė a_h,D Paklaida K=Betono perforavimas: Vibravimų emisijos reikšmė a_h,ID Paklaida K=Nesmūginis varžtų sukimas: Vibravimų emisijos reikšmė a_h Paklaida K= | 2,7 m/ s^2 1,5 m/ s^2 13,4 m/ s^2 1,5 m/ s^2 1,1 m/ s^2 1,5 m/ s^2 | 3,5 m/ s^2 1,5 m/ s^2 12,2 m/ s^2 1,5 m/ s^2 1,8 m/ s^2 1,5 m/ s^2 |
DÉMESIO!
Instrukcijoje nurodyta svyravimų ribinė vertė yra išmatuota remiantis standartu EN 60745; ji gali būti naudojama keliems elektriniams instrumentams palyginti. Ji taikoma irlaikinai įvertinti svyravimų apkrovą.
Nurodyta svyravimų ribinė vertė yra taikoma pagrindinėse elektrinio instrumento naudojimo srityse. Svyravimų ribinė vertė gali skirtis naudojant elektrinį instrumentą kitose srityse, papildomai naudojant netinkamus elektrinius instrumentus arba juos nepakankamai techniškai prižiūrint. Dėl to viso darbo metu gali žymiai padidėti svyravimų apkrova.
Siekiant tiksliai nustatyti svyravimų apkrova, būtina atsižvelgti ir į laikotarpį, kai įrenginys yra išjungtas arba jjungtas, tačiau faktiškai nenaudojamas. Dėl to viso darbo metu gali žymiai sumažėti svyravimų apkrova.
Siekiant apsaugoti vartotojus nuo svyravimo jtakos naudojamos papildomos saugos priemonės, pavyzdžiui, elektrinių darbo instrumentų techninė priežiūra, rankų šilumos palaikymas, darbo procesų organizavimas.
DÉMESIO! Perskaitykite visas saugumo pastabas ir
nurodymus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
GRAŽTAMS SKIRTI SAUGUMO NURODYMAI
Dirbdami su smūginiu grąžtu, visuomet naudokite apsaugines ausų priemones. Dėl didelio triukšmo poveikio gali būti pažeidžiama klausa.
Naudokite j prietaiso komplektaciją jeinančias papildomas rankenas. Nesuvaldžius prietaiso galima susižeisti.
Jei yra tikimybė, jog dirbant įrankis gali kliudyti paslėptą laidą, prietaisą laikykite tik už izoliuotų rankenų. Pjovimo įrenginio kontaktas su įtampos laidais gali jelektrinti metalines prietaiso dalis, o tai gali sukelti elektros iškrovą.
SUKTUVAMS SKIRTI SAUGUMO NURODYMAI
Dirbdami laikykite prietaisą uż izoliuotų vietų, kuriose sraigtas pats galėtų liesti paslėptus laidus arba savo paties laidą. Sraigtui prisilietus prie įtampą tiekiančių linijų gali jsikrauti prietaiso dalys ir įvykti elektros smūgis.
Kiti saugumo ir darbo nurodymai
Dėvėkite apsaugines priemones. Dirbdami su mašina visada užsidėkite apsauginius akinius. Rekomenduotina dėvėti apsaugines priemones: apsaugos nuo dulkių respiratorius, apsaugines pirštines, kietus batus neslidžiais padais, šalmą ir klausos apsaugos priemones.
Maitinimo kabelis turi nebūti įrenginio poveikio srityje. Kabelį visada nuveskite iš galinės įrenginio pusės.
Negalima apdirbti medžiagų, dėl kurių galimi sveikatos pažeidimai (pvz., asbesto).
Dirbdami sienoje, lubose arba grindyse, atkreipkite dėmesį j elektros laidus, dujų ir vandens vamzdžius.
Ruošinį užfiksuokite įtempimo įrenginiu. Neužfiksuoti ruošiniai gali sunkiai sužaloti ir būti pažeidimų priežastimi.
Blokuojant įstatomąjį įrankį būtina išjungti prietaisą! Nejjunkite prietaiso, kol įstatomasis įrankis yra užblokuotas; galimas grižtamasis smūgis su dideliu sukimo momentu. Atsižvelgdami j saugumo nurodymus, nustatykite ir pašalinkite įstatomojo įrankio blokavimo priežasti.
Galimos to priežastys:
- Susidariusios apdirbamo ruošinio briaunos
- Apdirbamos medžiagos lūžimas
• Elektros jrankio perkrova
Nekiškite rankų j veikiančią mašiną.
Naudojamas įstatomasis įrankis gali įkaisti.
DÉMESIO! Pavojus nusideginti
- keičiant įrankį
- padedant prietaisą
Draudžiama išiminėti drožles ar nuopjovas, jrenginiui veikiant.
Prieš atlikdami bet kokius jrenginyje, ištraukite iš lizdo kištuką.
NAUDOJIMAS PAGAL PASKIRT
Smūginį gręžtuvą/suktuvą su elektroniniu valdymu galima universaliai naudoti gręžimui, smūginiam gręžimui, sukimui ir sriegių pjovimui.
CE ATITIKTIES PAREIŠKIMAS
Prisiimdami visą atsakomybę pareiškiame, kad gaminys, aprašytas „Techniniuose duomenyse“, atitinka taikomus reikalavimus, išdėstytus direktyvose:
2011/65/EU (RoHS)
2014/30/EU
2006/42/EB
ir buvo taikyti šie darnieji standartai
EN 60745-1:2009 + A11:2010
EN 60745-2-1:2010
EN 60745-2-2:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Lauke esantys el. lizdai turi būti su gedimo srovės išjungikliais. Tai nurodyta Jūsų elektros jrenginio instaliacijos taisyklėse (FI, RCD, PRCD). Atsižvelkite į tai, naudodami prietaisą.
Jungti tik prie vienfazės kintamos elektros srovės ir tik j specifikacijų lentelėje nurodytos įtampos elektros tinklą. Konstrukcijos saugos klasė II, todėl galima jungti ir į lizdus be apsauginio kontakto.
Kištuką i lizdą jstatykite, tik kai jreng inys išjungtas.
TECHNINIS APTARNAVIMAS
Irenginio védinimo angos visada turi būti švarios.
Dažnai naudojant smūginio grēžimo režimu, reikia reguliariai nuo grąžto patrono pašalinti dulkes. Tam laikykite jrenginį grąžto patronu tiesiai žemyn ir jį visiškai atidarykite ir uždarykite. Taip iš grąžto patrono iškrenta visos dulkės. Rekomenduojame retkarčiais nupurkšti spaustuvo kumštelius ir spaustuvo kumštelių kiaurymes valymo aerozoliu (eil. nr. 4932 6217 19).
Jeigu pažeistas elektros laidas, pakeiskite jį remonto dirbtuvėje, nės tam reikia specialaus prietaiso.
Naudokite tik AEG priedus ir atsargines dalis. Dalis, kurių keitimas neaprašytas, leidžiama keisti tik AEG klientų aptarnavimo skyriams (žr. garantiją/klientų aptarnavimo skyrių adresus brošiūroje).
Jei reikia, nurodant jrenginio tipą bei specifikacijų lentelėje esantį numerį, iš klientų aptarnavimo skyriaus arba tiesiai iš Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany, galima užsisakyti prietaiso surinkimo brėžinius.
SIMBOLIAI
DÉMESIO! JSPÉJIMAS! PAVOJUS!
Prieš atlikdami bet kokius įrenginyje, ištraukite iš lizdo kištuką.
Prieš pradėdami dirbti su prietaisu, atidžiai perskaitykite jo naudojimo instrukciją.
Priedas – nejeina j tiekimo komplektaciją, rekomenduojamas papildymas iš priedų asortimento.
Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis. Būtina rūšiuoti elektros ir elektroninius prietaisus ir atiduoti į atliekų perdirbimo centra, kad jie būtų utilizuoti neteršiant aplinkos. Informacijos apie perdirbimo centrus ir atliekų surinkimo įstaigas teiraukitės vietos įstaigoje arba prekybininko.
Il apsaugos klasės elektrinis įrankis. Šio elektrinio įrankio apsauga nuo elektros smūgio priklauso ne tik nuo pagrindinės izoliacijos, bet ir nuo to, kaip naudojamos papildomos apsauginės priemonės, tokios kaip dviguba arba pagerinta izoliacija.
CE ženklas
„UkrSEPRO“ atitikties ženklas.
„EurAsian“ atitikties ženklas.
